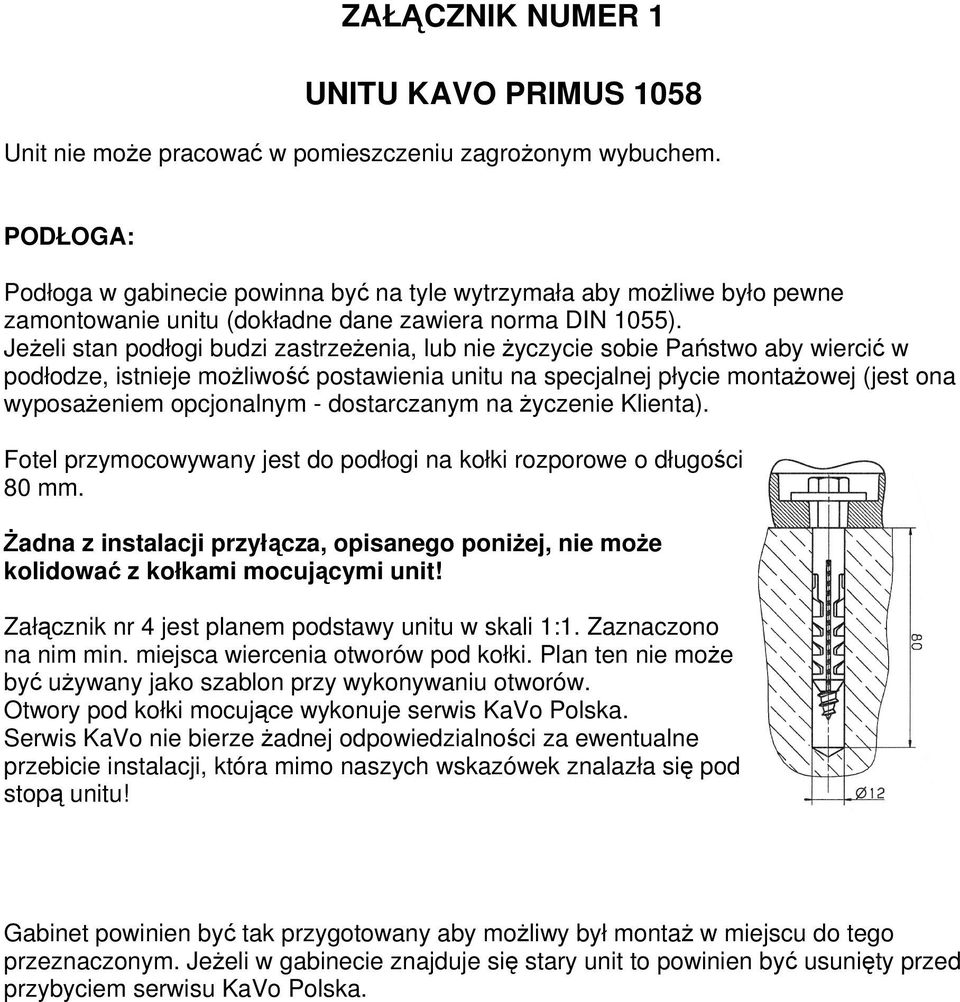

1 ZAŁĄCZNIK NUMER 1 UNITU KAVO PRIMUS 1058 Unit nie może pracować w pomieszczeniu zagrożonym wybuchem. PODŁOGA: Podłoga w gabinecie powinna być na tyle wytrzymała aby możliwe było pewne zamontowanie unitu (dokładne dane zawiera norma DIN 1055). Jeżeli stan podłogi budzi zastrzeżenia, lub nie życzycie sobie Państwo aby wiercić w podłodze, istnieje możliwość postawienia unitu na specjalnej płycie montażowej (jest ona wyposażeniem opcjonalnym - dostarczanym na życzenie Klienta). Fotel przymocowywany jest do podłogi na kołki rozporowe o długości 80 mm. Żadna z instalacji przyłącza, opisanego poniżej, nie może kolidować z kołkami mocującymi unit! Załącznik nr 4 jest planem podstawy unitu w skali 1:1. Zaznaczono na nim min. miejsca wiercenia otworów pod kołki. Plan ten nie może być używany jako szablon przy wykonywaniu otworów. Otwory pod kołki mocujące wykonuje serwis KaVo Polska. Serwis KaVo nie bierze żadnej odpowiedzialności za ewentualne przebicie instalacji, która mimo naszych wskazówek znalazła się pod stopą unitu! Gabinet powinien być tak przygotowany aby możliwy był montaż w miejscu do tego przeznaczonym. Jeżeli w gabinecie znajduje się stary unit to powinien być usunięty przed przybyciem serwisu KaVo Polska.

Jeżeli stan podłogi budzi zastrzeżenia, lub nie życzycie sobie Państwo aby wiercić w podłodze, istnieje możliwość postawienia unitu na specjalnej płycie montażowej (jest ona wyposażeniem opcjonalnym

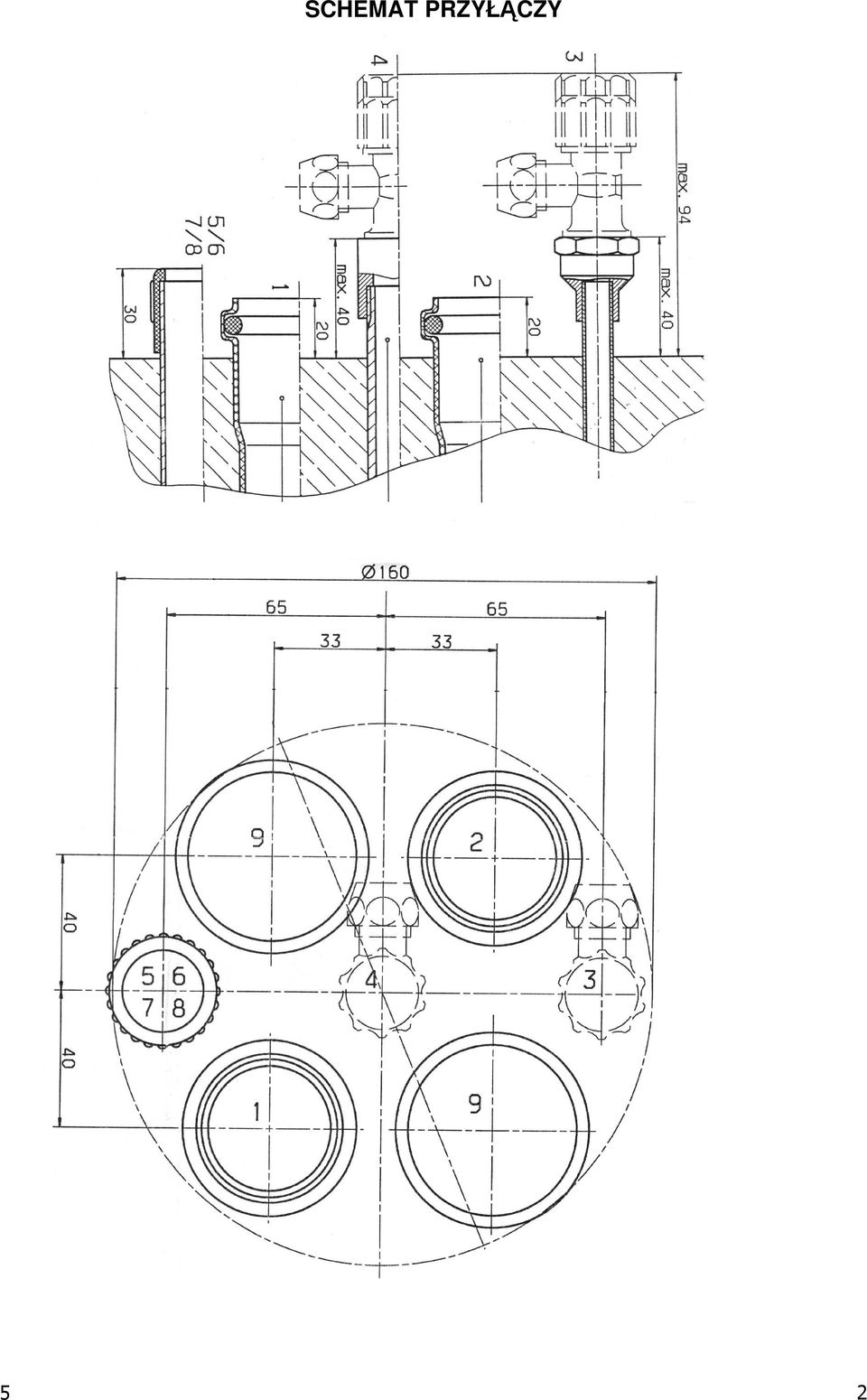

2 SCHEMAT PRZYŁĄCZY 5 2

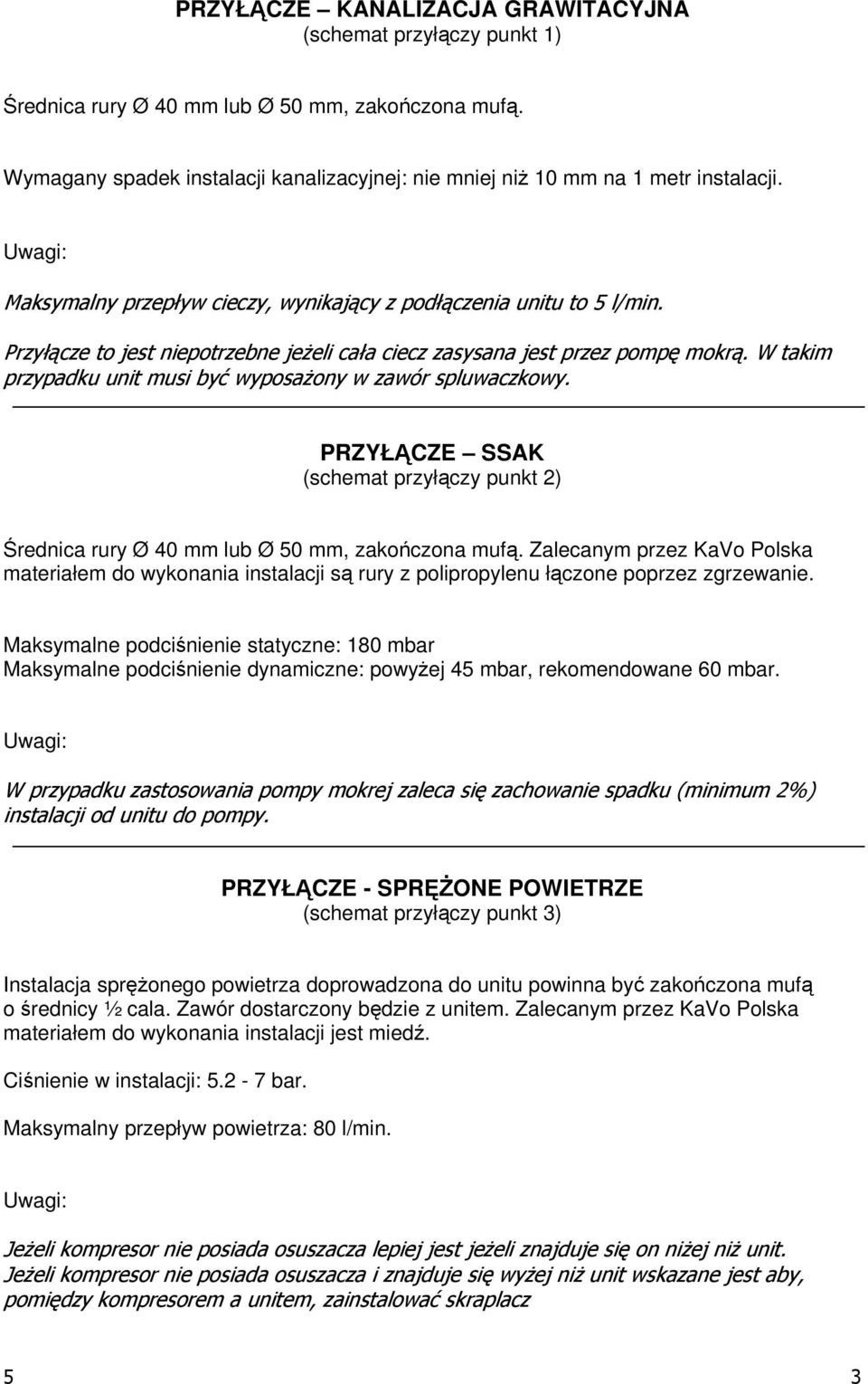

3 PRZYŁĄCZE KANALIZACJA GRAWITACYJNA (schemat przyłączy punkt 1) Średnica rury Ø 40 mm lub Ø 50 mm, zakończona mufą. Wymagany spadek instalacji kanalizacyjnej: nie mniej niż 10 mm na 1 metr instalacji. Maksymalny przepływ cieczy, wynikający z podłączenia unitu to 5 l/min. Przyłącze to jest niepotrzebne jeżeli cała ciecz zasysana jest przez pompę mokrą. W takim przypadku unit musi być wyposażony w zawór spluwaczkowy. PRZYŁĄCZE SSAK (schemat przyłączy punkt 2) Średnica rury Ø 40 mm lub Ø 50 mm, zakończona mufą. Zalecanym przez KaVo Polska materiałem do wykonania instalacji są rury z polipropylenu łączone poprzez zgrzewanie. Maksymalne podciśnienie statyczne: 180 mbar Maksymalne podciśnienie dynamiczne: powyżej 45 mbar, rekomendowane 60 mbar. W przypadku zastosowania pompy mokrej zaleca się zachowanie spadku (minimum 2%) instalacji od unitu do pompy. PRZYŁĄCZE - SPRĘŻONE POWIETRZE (schemat przyłączy punkt 3) Instalacja sprężonego powietrza doprowadzona do unitu powinna być zakończona mufą o średnicy ½ cala. Zawór dostarczony będzie z unitem. Zalecanym przez KaVo Polska materiałem do wykonania instalacji jest miedź. Ciśnienie w instalacji: bar. Maksymalny przepływ powietrza: 80 l/min. Jeżeli kompresor nie posiada osuszacza lepiej jest jeżeli znajduje się on niżej niż unit. Jeżeli kompresor nie posiada osuszacza i znajduje się wyżej niż unit wskazane jest aby, pomiędzy kompresorem a unitem, zainstalować skraplacz 5 3

W takim przypadku unit musi być wyposażony w zawór spluwaczkowy. PRZYŁĄCZE SSAK (schemat przyłączy punkt 2) Średnica rury Ø 40 mm lub Ø 50 mm, zakończona mufą.

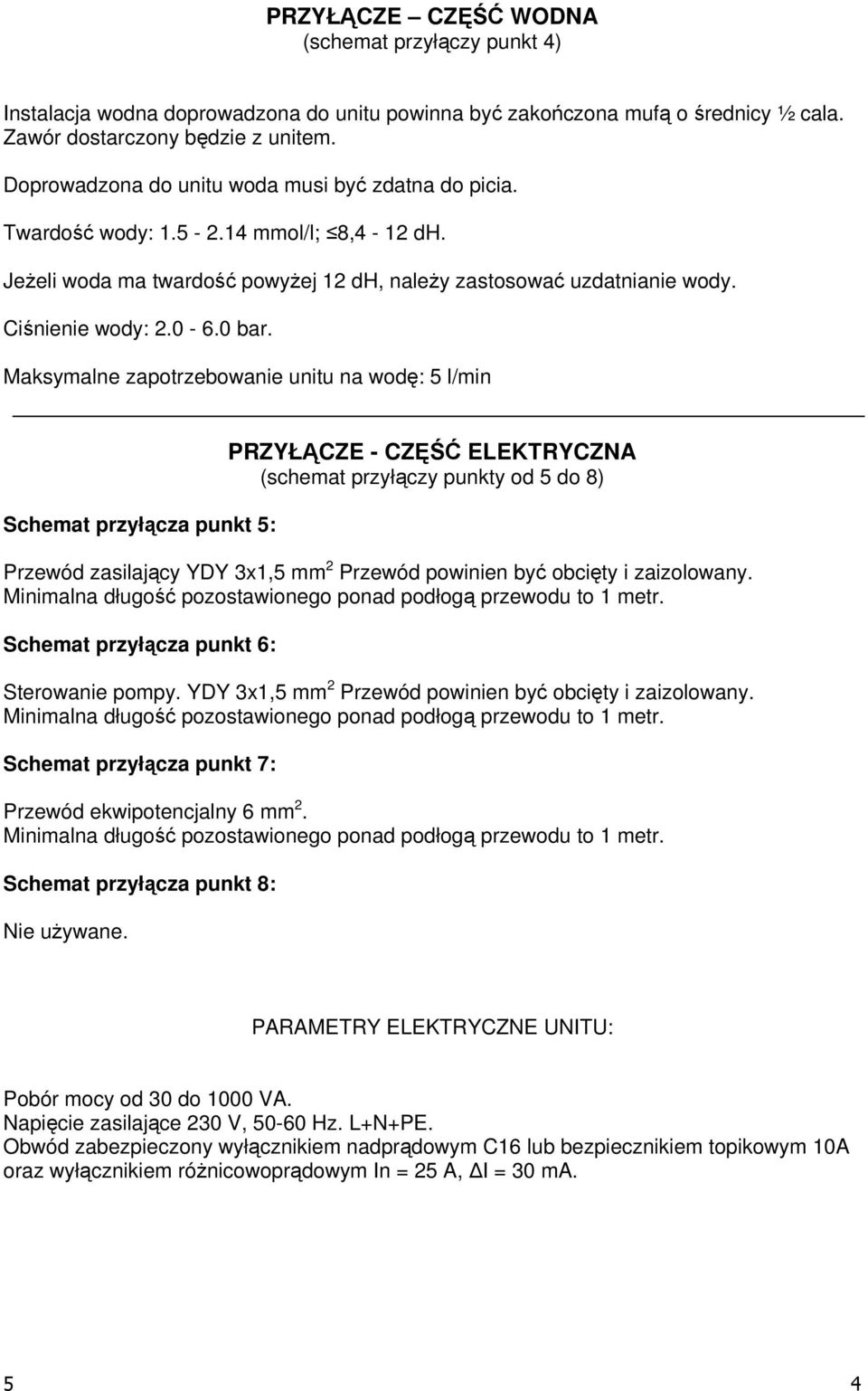

4 PRZYŁĄCZE CZĘŚĆ WODNA (schemat przyłączy punkt 4) Instalacja wodna doprowadzona do unitu powinna być zakończona mufą o średnicy ½ cala. Zawór dostarczony będzie z unitem. Doprowadzona do unitu woda musi być zdatna do picia. Twardość wody: mmol/l; 8,4-12 dh. Jeżeli woda ma twardość powyżej 12 dh, należy zastosować uzdatnianie wody. Ciśnienie wody: bar. Maksymalne zapotrzebowanie unitu na wodę: 5 l/min Schemat przyłącza punkt 5: PRZYŁĄCZE - CZĘŚĆ ELEKTRYCZNA (schemat przyłączy punkty od 5 do 8) Przewód zasilający YDY 3x1,5 mm 2 Przewód powinien być obcięty i zaizolowany. Schemat przyłącza punkt 6: Sterowanie pompy. YDY 3x1,5 mm 2 Przewód powinien być obcięty i zaizolowany. Schemat przyłącza punkt 7: Przewód ekwipotencjalny 6 mm 2. Schemat przyłącza punkt 8: Nie używane. PARAMETRY ELEKTRYCZNE UNITU: Pobór mocy od 30 do 1000 VA. Napięcie zasilające 230 V, Hz. L+N+PE. Obwód zabezpieczony wyłącznikiem nadprądowym C16 lub bezpiecznikiem topikowym 10A oraz wyłącznikiem różnicowoprądowym In = 25 A, I = 30 ma. 5 4

Maksymalne zapotrzebowanie unitu na wodę: 5 l/min Schemat przyłącza punkt 5: PRZYŁĄCZE - CZĘŚĆ ELEKTRYCZNA (schemat przyłączy punkty od 5 do 8) Przewód zasilający YDY 3x1,5 mm 2 Przewód powinien być

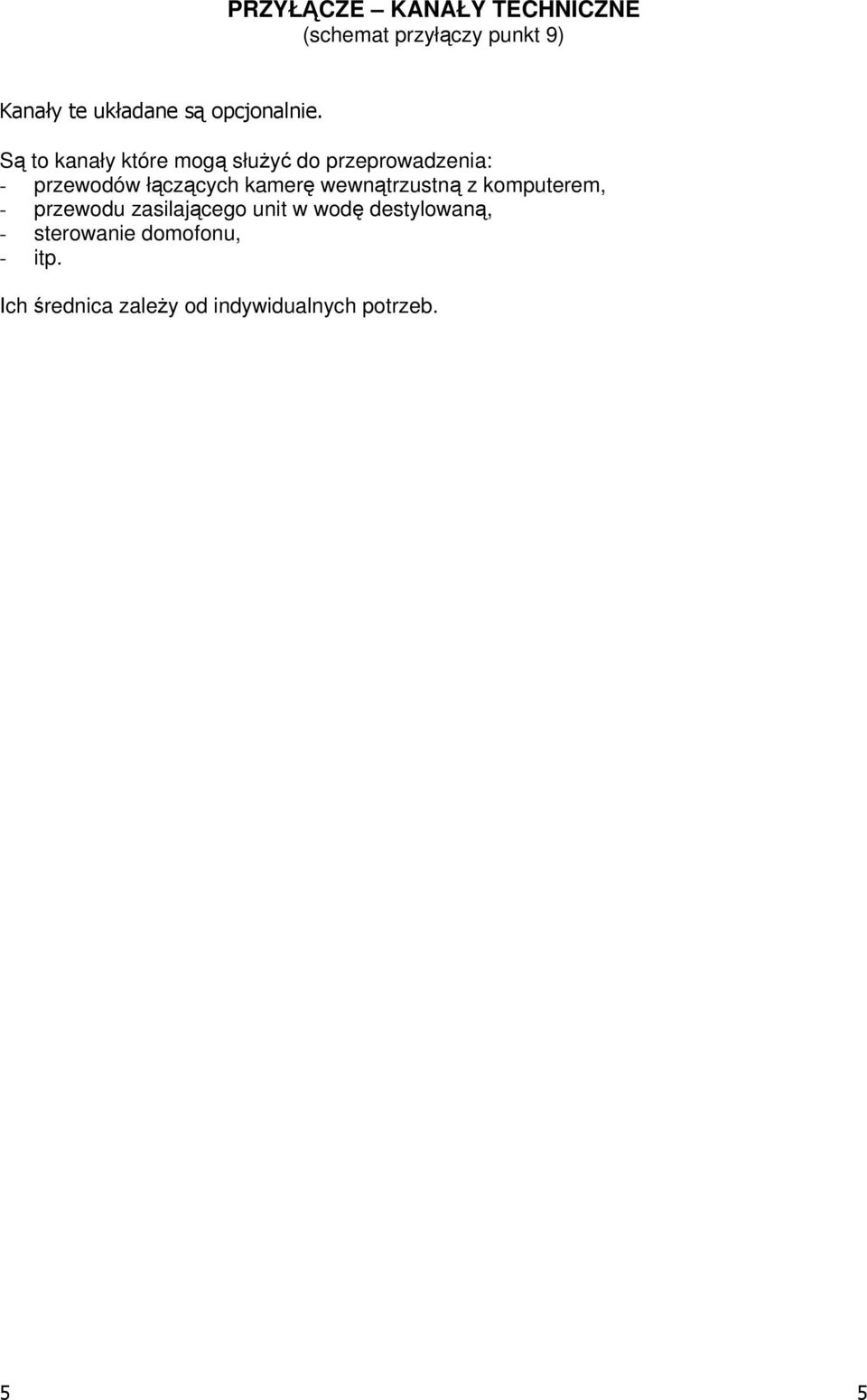

5 PRZYŁĄCZE KANAŁY TECHNICZNE (schemat przyłączy punkt 9) Kanały te układane są opcjonalnie. Są to kanały które mogą służyć do przeprowadzenia: - przewodów łączących kamerę wewnątrzustną z komputerem, - przewodu zasilającego unit w wodę destylowaną, - sterowanie domofonu, - itp. Ich średnica zależy od indywidualnych potrzeb. 5 5
