1 Instrukcja obsługi Sprężarek tłokowych BASIC 240-8/24 BASIC 240-8/50 Producent: ABAC Aria Compressa S.p.A., Via Einaudi Robassomero (TO) - Italy Przed podłączeniem i uruchomieniem sprężarki, przeczytaj uważnie niniejszą instrukcję. Wydanie Nr 9, marzec 2008 r. Rok produkcji:

2 2

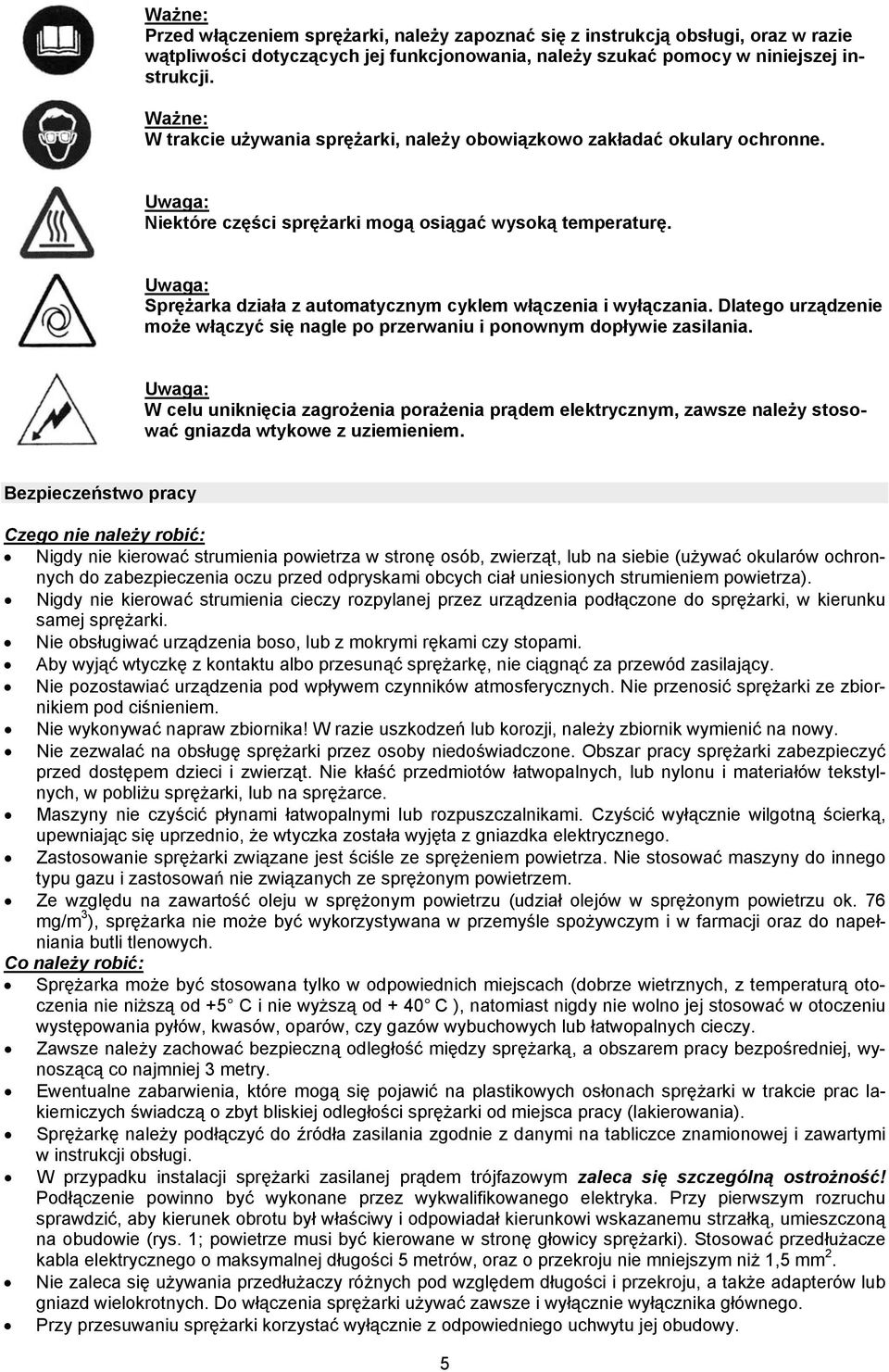

3 3

4 4

5 Ważne: Przed włączeniem sprężarki, należy zapoznać się z instrukcją obsługi, oraz w razie wątpliwości dotyczących jej funkcjonowania, należy szukać pomocy w niniejszej instrukcji. Ważne: W trakcie używania sprężarki, należy obowiązkowo zakładać okulary ochronne. Uwaga: Niektóre części sprężarki mogą osiągać wysoką temperaturę. Uwaga: Sprężarka działa z automatycznym cyklem włączenia i wyłączania. Dlatego urządzenie może włączyć się nagle po przerwaniu i ponownym dopływie zasilania. Uwaga: W celu uniknięcia zagrożenia porażenia prądem elektrycznym, zawsze należy stosować gniazda wtykowe z uziemieniem. Bezpieczeństwo pracy Czego nie należy robić: Nigdy nie kierować strumienia powietrza w stronę osób, zwierząt, lub na siebie (używać okularów ochronnych do zabezpieczenia oczu przed odpryskami obcych ciał uniesionych strumieniem powietrza). Nigdy nie kierować strumienia cieczy rozpylanej przez urządzenia podłączone do sprężarki, w kierunku samej sprężarki. Nie obsługiwać urządzenia boso, lub z mokrymi rękami czy stopami. Aby wyjąć wtyczkę z kontaktu albo przesunąć sprężarkę, nie ciągnąć za przewód zasilający. Nie pozostawiać urządzenia pod wpływem czynników atmosferycznych. Nie przenosić sprężarki ze zbiornikiem pod ciśnieniem. Nie wykonywać napraw zbiornika! W razie uszkodzeń lub korozji, należy zbiornik wymienić na nowy. Nie zezwalać na obsługę sprężarki przez osoby niedoświadczone. Obszar pracy sprężarki zabezpieczyć przed dostępem dzieci i zwierząt. Nie kłaść przedmiotów łatwopalnych, lub nylonu i materiałów tekstylnych, w pobliżu sprężarki, lub na sprężarce. Maszyny nie czyścić płynami łatwopalnymi lub rozpuszczalnikami. Czyścić wyłącznie wilgotną ścierką, upewniając się uprzednio, że wtyczka została wyjęta z gniazdka elektrycznego. Zastosowanie sprężarki związane jest ściśle ze sprężeniem powietrza. Nie stosować maszyny do innego typu gazu i zastosowań nie związanych ze sprężonym powietrzem. Ze względu na zawartość oleju w sprężonym powietrzu (udział olejów w sprężonym powietrzu ok. 76 mg/m 3 ), sprężarka nie może być wykorzystywana w przemyśle spożywczym i w farmacji oraz do napełniania butli tlenowych. Co należy robić: Sprężarka może być stosowana tylko w odpowiednich miejscach (dobrze wietrznych, z temperaturą otoczenia nie niższą od +5 C i nie wyższą od + 40 C ), natomiast nigdy nie wolno jej stosować w otoczeniu występowania pyłów, kwasów, oparów, czy gazów wybuchowych lub łatwopalnych cieczy. Zawsze należy zachować bezpieczną odległość między sprężarką, a obszarem pracy bezpośredniej, wynoszącą co najmniej 3 metry. Ewentualne zabarwienia, które mogą się pojawić na plastikowych osłonach sprężarki w trakcie prac lakierniczych świadczą o zbyt bliskiej odległości sprężarki od miejsca pracy (lakierowania). Sprężarkę należy podłączyć do źródła zasilania zgodnie z danymi na tabliczce znamionowej i zawartymi w instrukcji obsługi. W przypadku instalacji sprężarki zasilanej prądem trójfazowym zaleca się szczególną ostrożność! Podłączenie powinno być wykonane przez wykwalifikowanego elektryka. Przy pierwszym rozruchu sprawdzić, aby kierunek obrotu był właściwy i odpowiadał kierunkowi wskazanemu strzałką, umieszczoną na obudowie (rys. 1; powietrze musi być kierowane w stronę głowicy sprężarki). Stosować przedłużacze kabla elektrycznego o maksymalnej długości 5 metrów, oraz o przekroju nie mniejszym niż 1,5 mm 2. Nie zaleca się używania przedłużaczy różnych pod względem długości i przekroju, a także adapterów lub gniazd wielokrotnych. Do włączenia sprężarki używać zawsze i wyłącznie wyłącznika głównego. Przy przesuwaniu sprężarki korzystać wyłącznie z odpowiedniego uchwytu jej obudowy. 5

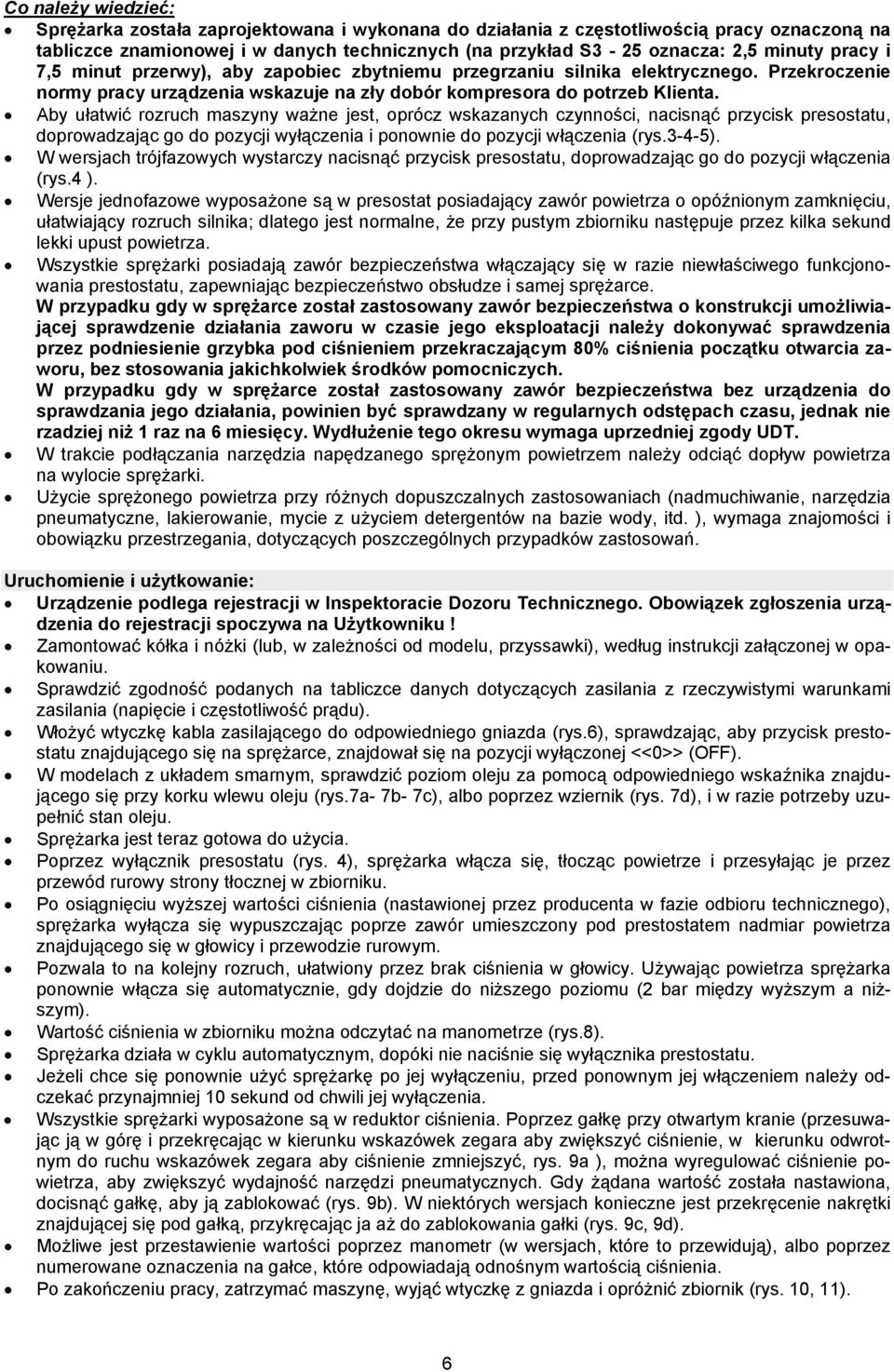

6 Co należy wiedzieć: Sprężarka została zaprojektowana i wykonana do działania z częstotliwością pracy oznaczoną na tabliczce znamionowej i w danych technicznych (na przykład S3-25 oznacza: 2,5 minuty pracy i 7,5 minut przerwy), aby zapobiec zbytniemu przegrzaniu silnika elektrycznego. Przekroczenie normy pracy urządzenia wskazuje na zły dobór kompresora do potrzeb Klienta. Aby ułatwić rozruch maszyny ważne jest, oprócz wskazanych czynności, nacisnąć przycisk presostatu, doprowadzając go do pozycji wyłączenia i ponownie do pozycji włączenia (rys.3-4-5). W wersjach trójfazowych wystarczy nacisnąć przycisk presostatu, doprowadzając go do pozycji włączenia (rys.4 ). Wersje jednofazowe wyposażone są w presostat posiadający zawór powietrza o opóźnionym zamknięciu, ułatwiający rozruch silnika; dlatego jest normalne, że przy pustym zbiorniku następuje przez kilka sekund lekki upust powietrza. Wszystkie sprężarki posiadają zawór bezpieczeństwa włączający się w razie niewłaściwego funkcjonowania prestostatu, zapewniając bezpieczeństwo obsłudze i samej sprężarce. W przypadku gdy w sprężarce został zastosowany zawór bezpieczeństwa o konstrukcji umożliwiającej sprawdzenie działania zaworu w czasie jego eksploatacji należy dokonywać sprawdzenia przez podniesienie grzybka pod ciśnieniem przekraczającym 80% ciśnienia początku otwarcia zaworu, bez stosowania jakichkolwiek środków pomocniczych. W przypadku gdy w sprężarce został zastosowany zawór bezpieczeństwa bez urządzenia do sprawdzania jego działania, powinien być sprawdzany w regularnych odstępach czasu, jednak nie rzadziej niż 1 raz na 6 miesięcy. Wydłużenie tego okresu wymaga uprzedniej zgody UDT. W trakcie podłączania narzędzia napędzanego sprężonym powietrzem należy odciąć dopływ powietrza na wylocie sprężarki. Użycie sprężonego powietrza przy różnych dopuszczalnych zastosowaniach (nadmuchiwanie, narzędzia pneumatyczne, lakierowanie, mycie z użyciem detergentów na bazie wody, itd. ), wymaga znajomości i obowiązku przestrzegania, dotyczących poszczególnych przypadków zastosowań. Uruchomienie i użytkowanie: Urządzenie podlega rejestracji w Inspektoracie Dozoru Technicznego. Obowiązek zgłoszenia urządzenia do rejestracji spoczywa na Użytkowniku! Zamontować kółka i nóżki (lub, w zależności od modelu, przyssawki), według instrukcji załączonej w opakowaniu. Sprawdzić zgodność podanych na tabliczce danych dotyczących zasilania z rzeczywistymi warunkami zasilania (napięcie i częstotliwość prądu). Włożyć wtyczkę kabla zasilającego do odpowiedniego gniazda (rys.6), sprawdzając, aby przycisk prestostatu znajdującego się na sprężarce, znajdował się na pozycji wyłączonej <<0>> (OFF). W modelach z układem smarnym, sprawdzić poziom oleju za pomocą odpowiedniego wskaźnika znajdującego się przy korku wlewu oleju (rys.7a- 7b- 7c), albo poprzez wziernik (rys. 7d), i w razie potrzeby uzupełnić stan oleju. Sprężarka jest teraz gotowa do użycia. Poprzez wyłącznik presostatu (rys. 4), sprężarka włącza się, tłocząc powietrze i przesyłając je przez przewód rurowy strony tłocznej w zbiorniku. Po osiągnięciu wyższej wartości ciśnienia (nastawionej przez producenta w fazie odbioru technicznego), sprężarka wyłącza się wypuszczając poprze zawór umieszczony pod prestostatem nadmiar powietrza znajdującego się w głowicy i przewodzie rurowym. Pozwala to na kolejny rozruch, ułatwiony przez brak ciśnienia w głowicy. Używając powietrza sprężarka ponownie włącza się automatycznie, gdy dojdzie do niższego poziomu (2 bar między wyższym a niższym). Wartość ciśnienia w zbiorniku można odczytać na manometrze (rys.8). Sprężarka działa w cyklu automatycznym, dopóki nie naciśnie się wyłącznika prestostatu. Jeżeli chce się ponownie użyć sprężarkę po jej wyłączeniu, przed ponownym jej włączeniem należy odczekać przynajmniej 10 sekund od chwili jej wyłączenia. Wszystkie sprężarki wyposażone są w reduktor ciśnienia. Poprzez gałkę przy otwartym kranie (przesuwając ją w górę i przekręcając w kierunku wskazówek zegara aby zwiększyć ciśnienie, w kierunku odwrotnym do ruchu wskazówek zegara aby ciśnienie zmniejszyć, rys. 9a ), można wyregulować ciśnienie powietrza, aby zwiększyć wydajność narzędzi pneumatycznych. Gdy żądana wartość została nastawiona, docisnąć gałkę, aby ją zablokować (rys. 9b). W niektórych wersjach konieczne jest przekręcenie nakrętki znajdującej się pod gałką, przykręcając ja aż do zablokowania gałki (rys. 9c, 9d). Możliwe jest przestawienie wartości poprzez manometr (w wersjach, które to przewidują), albo poprzez numerowane oznaczenia na gałce, które odpowiadają odnośnym wartością ciśnienia. Po zakończeniu pracy, zatrzymać maszynę, wyjąć wtyczkę z gniazda i opróżnić zbiornik (rys. 10, 11). 6

7 Konserwacja: Przed rozpoczęciem prac konserwacyjnych lub naprawczych należy wyjąć wtyczkę z gniazda i opróżnić całkowicie zbiornik (rys ). Dokręcić śruby głowicy podczas uruchomienia i po pierwszej godzinie pracy (rys para 10 Nm = 1, 02 Kgm ). Po odkręceniu ewentualnie poluzowanych śrub mocujących (rys.12a), wyczyścić filtr strony ssącej, zależnie od zanieczyszczenia środowiska roboczego, lecz przynajmniej co 100 godzin (rys. 12b, 12c). Jeżeli to konieczne, wymienić wkładkę filtra (zatkany filtr powoduje zmniejszenie wydajności, a także większe zużycie sprężarki). W modelach z układem smarnym, należy wymienić olej po pierwszych 100 godzinach pracy, a następnie co 300 godzin (rys. 13a, 13b, 13c). Na bieżąco kontrolować poziom oleju. Stosować oleje sprężarkowe ( zimą zaleca się stosowanie sprężarkowego oleju zimowego). Nie należy mieszać gatunków oleju. Przy zmianie zabarwienia oleju ( białawy = zawierający wodę,: bardzo ciemny = przegrzany) zaleca się bezzwłoczną wymianę oleju. Przy wymianie oleju należy stosować olej sprężarkowy odpowiadający normom: VG 100 DIN 51519; C 100 DIN 51517/1; VB 100 DIN 51506: VG 100 DIN 51506, lub olej zalecany przez producenta Multina 100 o numerze katalogowym Okresowo (lub po zakończeniu pracy trwającej dłużej niż godzinę), wylać ciecz ze zbiornika (rys. 11) zbierającą się z powodu wilgotności powietrza. Czynność tę należy wykonać, aby zapobiegać korozji zbiornika, oraz aby nie ograniczać w ten sposób jego pojemności. Zarówno zużyty olej (w modelach z układem smarnym), jak i skroplona ciecz, muszą być utylizowane zgodnie z obowiązującymi przepisami ochrony środowiska. Gwarancja Prace nie wymienione w instrukcji obsługi oraz inne możliwości zastosowania wymagają zgody firmy Metabo Polska. Do każdego urządzenia dołączono kartę gwarancyjną. Przy roszczeniach gwarancyjnych, należy zwracać się do punktu zakupu urządzenia lub do Serwisu Metabo Polska Sp. z o.o. ul. Gdyńska 28, Stargard Szczeciński, tel , fax Możliwe usterki i sposób ich usuwania Usterka Przyczyna Sposób działania Zawór zwrotny z powodu zużycia lub zabrudzenia nie spełnia swojej funkcji. Wyciek powietrza z zaworu prestostatu przy wyłączonej sprężarce. Zmniejszenie wydajności. Częste rozruchy. Niskie wartości ciśnienia. Sprężarka wyłącza się po kilku minutach. Sprężarka wyłącza się i zadziałał zawór bezpieczeństwa. Przecieki na złączkach i\ lub przewodach. Możliwe zatkanie filtra strony ssącej. Przegrzany silnik. Prawidłowa reakcja sprężarki lub uszkodzenie prestostatu. Odkręcić śrubę zaworu zwrotnego, wyczyść gniazdo i specjalną gumową płytkę (wymienić jeśli zużyta). Ponownie zamontować i dokładnie przykręcić (rys.14a, 14b). Wymienić uszczelki złączek, wyczyścić lub wymienić filtr. Sprawdzić stan i stabilność napięcia zasilającego. Sprawdzić zapotrzebowanie powietrza narzędzi zasilanych przez kompresor. Jeżeli jest ono większe od ilości powietrza wytworzonego przez kompresor, należy zastosować kompresor o większej wydajności. Wyłączyć sprężarkę, wyjąć wtyczkę z gniazda i zwrócić się o pomoc do serwisu. 7

8 Dane Techniczne Ilość stopni Ciśnienie Model sprężania Moc silnika nominalne Typ zbiornika C mobilny F - stacjonarny Wydajność teoretyczna (na ssaniu) Obroty na wale sprężarki Wymiary Ilość cylindrów Wydajność efektywna (przy nadciśnieniu 7 bar) Napięcie zasilania/częstotliwość Ciężar Typ sprężarki (litr) l/min l/min KM - KW min -1 V/Hz bar AxBxC kg Basic 240-8/24 F C ,0 1, / x275x Basic 240-8/50 F C ,0 1, / x380x Informacje dotyczące emisji hałasu: Wartość ciśnienia akustycznego mierzona w odległości 4 m w polu swobodnym od sprężarki, jest równa wartości mocy akustycznej podanej na żółtej etykiecie umieszczonej na sprężarce, minus 20 db. Tabela odpowiedników polskich modeli kompresorów i modeli bazowych Typ kompresora Model bazowy Basic 240-8/24, Basic 240-8/50 F1 241 D1 241 Power /50 F1 310 D4 Power V /24, Power V /50 GV 24 GV 34 Profi 255 Profi 320 B2800 NS 11 Profi /150, Motoair 330 B3800 NBV NS 18 Profi /200 B4900 NS 29 5 Profi 655, Megapress 570, ZS 655 B5900 Profi /270, ZS B6000 Profi 1210, Megapress 930, ZS 1210 B7000 NS 59 S 8

9 Livello di potenza acustica garantito db(a) Guaranteed sound power level db(a) Modello/Model HP kw L WAm (db) L WA (db) OM 200 SIL 4P 1 0,75 82,7 85 SP 200 OL 195 OM 195 1,5 1,1 94,5 97 OL 200 OM HOBBY 1,5 1,1 95,4 97 OL 231 OM 231 OL 2 2 1,5 92,2 95 OL 250 OM ,2 95,6 97 FC2 FC20 RC2 1,5-2 1,1 1,5 91, DC 2 DC 2,5 2 2,5 1,5 1,8 92, F1 241 D1 241 GHIBLI 2 2 1,5 94, F1 260 D2,5 D3 2,5 1,8 93, F1 310 D4 3 2,2 95,4 97 GV24 GV34 WORKER 2-3 1,5 2,2 91,9 93 VDC 3 2, VC VCF 2-3 1,5 2,2 94,3 96 B 2500 B ,5 2,2 95,3 96 B 2800 B 2800I B 2800 B NS 11 NS 11S ,5 2,2 94,9 96 B3800 B 3800B NS 18 NS 18S ,2-3 96,3 97 B 4900 NS 29S ,5 96 NS ,5 4 94,1 95 B 5900 TWISTER 620 5,5 4 94,7 97 B 6000 NS 6000 NS 39S 810 5,5 4 96,5 97 B 2800 LN FELP 250 FELP 320 SIL.2 SIL ,5 2,2 80,7 85 B 3800 LN B 4900 LN NS 29S LN SIL.4 FELP ,2-3 82, B 5900 LN NS 39 LN SIL.5,5 FELP 650 5,5 4 86, B 6000 LN SIL.7,5 FELP 830 7,5 5, B 7000 LN NS 59S LN SIL.10 FELP ,5 88, ZENITH GALAXY TREND , , SPINN BRIO SONETTO EGO SPIRE 7,5-15 5, , RS RSE VARIO - GEN 7,5-30 5, , FORMULA MODULO VARIO (31) ,5 98 Conforme d.igs. N. 262/02 La conformità all`allegato Vill della direttiva 2000/14/CE è stata controllata da 2000/14/EC annex VII conformity assessment made by DNV MODULO UNO S. c. a. r. l. Viale Colleoni 9 Agrate Brianza (MI) - ITALIA FORMULA MODULO ,5 95 FORMULA MODULO (56) ,1 93 FORMULA MODULO SCREW VT VS SCREW VT VS , Robassomero, Capacità serbatoio (I) / Tank capacity (I) 24/11/2007

10 Lista części zamiennych Basic 240-8/24 Poz. Nazwa części Ilość szt. Nr katalogowy 102 Koło jezdne Ø150x39 z otworem Ø Wspornik H= Zawór zwrotny ½ Korek spustowy kondensatu ⅜ Zawór redukcyjny ¼ A Manometr 50 POST ¼ Zawór bezpieczeństwa Oś cynkowana Ø 12 L= Nakrętka ⅜ Tulejka zaciskowa Pierścień zabezpieczający D Zaślepka 17/20 RA Przewód odpowietrzający 4/ Wyłącznik ciśnieniowy ⅜ Kabel z wtyczką Rurka miedziana
