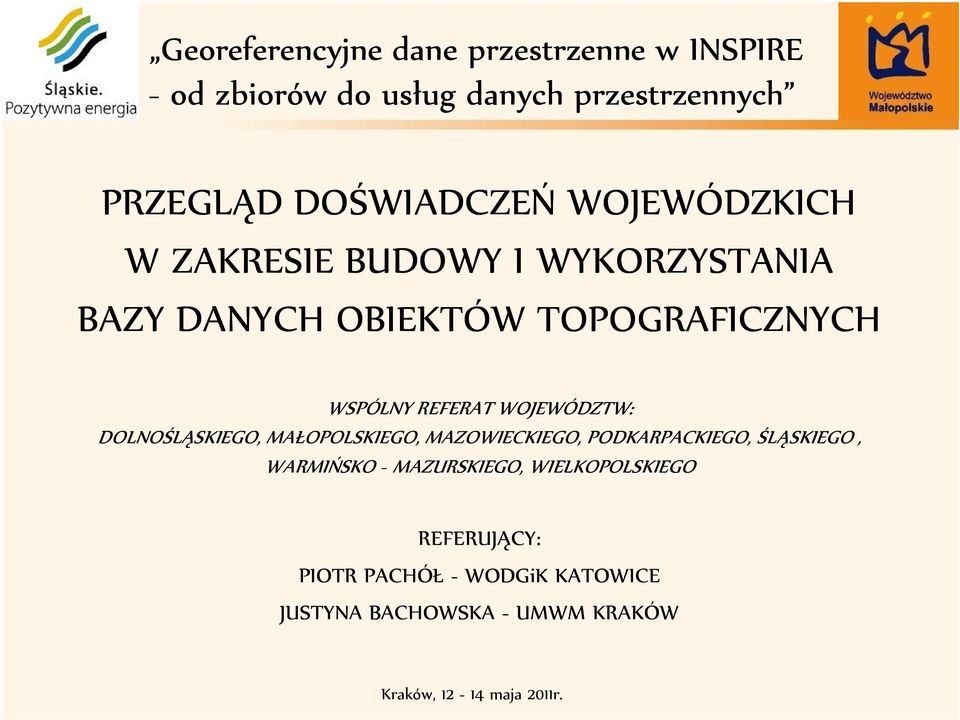

1 Georeferencyjne dane przestrzenne w INSPIRE - od zbiorów do usług danych przestrzennych PRZEGLĄD DOŚWIADCZEŃ WOJEWÓDZKICH W ZAKRESIE BUDOWY I WYKORZYSTANIA BAZY DANYCH OBIEKTÓW TOPOGRAFICZNYCH WSPÓLNY REFERAT WOJEWÓDZTW: DOLNOŚLĄSKIEGO, MAŁOPOLSKIEGO, MAZOWIECKIEGO, PODKARPACKIEGO, ŚLĄSKIEGO, WARMIŃSKO - MAZURSKIEGO, WIELKOPOLSKIEGO REFERUJĄCY: PIOTR PACHÓŁ - WODGiK KATOWICE JUSTYNA BACHOWSKA - UMWM KRAKÓW Kraków, maja 2011r.

2 PLAN REFERATU: 1. Problemy dotycz ce schematów aplikacyjnych i Wytycznych Technicznych. 2. Do wiadczenia w kontroli i wykorzystaniu komponentu TOPO: a. procedura kontroli 2 ró ne podej cia, b. materia przedstawiany do odbioru przez Wykonawców, c. tworzenie prezentacji kartograficznych. 3. System Zarz dzania BDOT: l ski TOPAZ. 4. BDOT w projekcie Budowa zintegrowanych systemów informatycznych do zarz dzania i monitoringu satelitarnego w Ma opolsce. 5. Wnioski.

3 PROBLEMY DOTYCZĄCE SCHEMATÓW APLIKACYJNYCH I WYTYCZNYCH TECHNICZNYCH Wiele schematów aplikacyjnych - dane opracowywane w tym samym okresie w ró nych schematach oraz wed ug odmiennych warunków technicznych poszczególnych Zamawiaj cych Brak informacji/dokumentu zawieraj cego zestawienie zmian pomi dzy schematami aplikacyjnymi Brak wytycznych technicznych do aktualizacji BDOT

4 PROBLEMY DOTYCZĄCE SCHEMATÓW APLIKACYJNYCH I WYTYCZNYCH TECHNICZNYCH Zmiany klasyfikacji obiektów, zestawu atrybutów i ich wartości KLASA ATRYBUT Schemat 1.36 Schemat BBBD_A FUNKCJA_SZCZEGOLOWA Rc świątynia lub kaplica chrześcijańska Rk kaplica Rq świątynia lub kaplica niechrześcijańska Rc świątynia chrześcijańska Rq świątynia niechrześcijańska Zmiany atrybutu FUNKCJA_SZCZEGOLOWA budynku Od schematu 2.0 brak atrybutu X_ID_SKR_KARTO

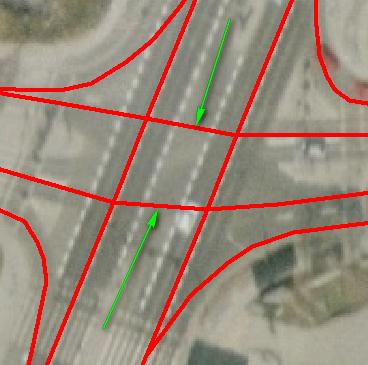

5 PROBLEMY DOTYCZĄCE SCHEMATÓW APLIKACYJNYCH I WYTYCZNYCH TECHNICZNYCH Trudności w interpretacji wytycznych: SKJZ Odcinek jezdni jest fragmentem jezdni o jednorodnym z punktu widzenia TBD zestawie atrybutów Brak jednoznacznych wytycznych dotycz cych przedstawiania skrzy owa zarówno pod wzgl dem geometrycznym jak i atrybutowym. Trudno ci w wydzielaniu jezdni, okre leniu jej szeroko ci i liczby pasów

6 PROBLEMY DOTYCZĄCE SCHEMATÓW APLIKACYJNYCH I WYTYCZNYCH TECHNICZNYCH Trudności w interpretacji wytycznych: PKZB Zasi g przestrzenny Klasa Tereny zabudowy obejmuje tereny zabudowy zwartej, g stej i lu nej tworzone przez budynki (mieszkaniowe, przemys owe, magazynowe, produkcji rolniczej itd.) wraz z niewielkimi terenami i urz dzeniami, funkcjonalnie zwi zanymi z budynkami, np. podwórza, place, dziedzi ce, przej cia, przejazdy, przydomowe place gier i zabaw itp. Ró na interpretacja poj cia niewielki teren

7 PROBLEMY DOTYCZĄCE I SCHEMATÓW APLIKACYJNYCH I WYTYCZNYCH TECHNICZNYCH Trudności w interpretacji wytycznych: PKZB CHARAKTER_ZABUDOWY) (CHARAKTER_ZABUDOWY Teren zabudowy g stej wyró niamy wówczas, je eli przynajmniej trzy budynki oddalone s od siebie nie wi cej ni o 30 m. Teren zabudowy g stej wyró niamy równie wówczas, je eli przynajmniej trzy zagospodarowane dzia ki budowlane (gospodarstwa) stykaj si ze sob. Ró norodno interpretacyjna charakteru zabudowy, a szczególnie zabudowy g stej i lu nej. Czy dotyczy trzech dowolnych budynków czy trzech budynków mieszkalnych? Czy tak zabudow mo na uzna za g st?

8 PROBLEMY DOTYCZĄCE SCHEMATÓW APLIKACYJNYCH I WYTYCZNYCH TECHNICZNYCH Trudności w interpretacji wytycznych: PKZB ( RODZAJ_ZABUDOWY) (RODZAJ_ZABUDOWY 2- Tereny zabudowy ródmiejskiej znajduj si przede wszystkim na obszarach centrów miast. Jest to zabudowa g sta lub zwarta. Tworz j najcz ciej zespo y przylegaj cych do siebie budynków (kamienic). Typowe dla tej zabudowy s niewielkie i cz sto liczne dziedzi ce. 5- Do terenów zabudowy innej zalicza si tereny zabudowy zwartej, g stej lub lu nej, nie zaklasyfikowane do innych rodzajów zabudowy np. tereny zabudowy handlowous ugowej, sakralnej, administracji publicznej itp. Ró norodno interpretacyjna rodzaju zabudowy, a szczególnie zabudowy w centrach miast ( 2- typu ródmiejskiego i 5- inna ) Czy na obszarach centrów miast gdzie w dawnych kamienicach znajduj si obecnie sklepy, biura, us ugi powinna by zabudowa inna czy ródmiejska?

9 PROBLEMY DOTYCZĄCE SCHEMATÓW APLIKACYJNYCH I WYTYCZNYCH TECHNICZNYCH Trudności w interpretacji wytycznych: PKTK Tereny komunikacyjne wydziela si w ka dym przypadku je eli ich szeroko przekracza 10 m ( ). Zaleca si wydzielanie terenów komunikacyjnych o szeroko ci od 5 m w sytuacjach je eli wokó drogi lub kolei wyst puje wyra na granica innego obiektu nale cego do grupy klas Pokrycie terenu Wydzielenie terenu komunikacyjnego jest podrz dne w stosunku do innych wydziele obiektów grupy Pokrycie terenu i ma charakter uzupe niaj cy. Droga (szer. nawierzchni 5,5 m, szer. pasa drogowego ok 10m) PKTK nie zosta o wydzielone poniewa po obydwu stronach drogi jest pokrycie PKTR, czyli nie ma wyra nej granicy innego obiektu nale cego do grupy pokrycia terenu Droga (szer. nawierzchni 5 m, szer. pasa drogowego ok 10m) PKTK zosta o wydzielone poniewa po jednej stronie drogi znajduje si PKZB, a po drugiej jest PKTR

10 PROBLEMY DOTYCZĄCE SCHEMATÓW APLIKACYJNYCH I WYTYCZNYCH TECHNICZNYCH Trudności w interpretacji wytycznych: PKTR Gr - uprawa na gruntach ornych Rt - ro linno trawiasta Klasyfikacja jest zupe nie przypadkowa. Na ortofotomapie trudno rozró ni traw uprawian jako p odozmian na gruntach rolnych od wieloletniej ro linno ci trawiastej, a w trakcie kontroli terenowej trzeba posiada praktyk i wiedz na ten temat.

11 PROBLEMY DOTYCZĄCE SCHEMATÓW APLIKACYJNYCH I WYTYCZNYCH TECHNICZNYCH Obszary PK nie s posegmentowane. Trudności w aktualizacji bazy Wprowadzenie maksymalnego obszaru, szczególnie dla klasy PKTK uwaga na proces aktualizacji tego typu obiektów i szybki przyrost historii. Jeden obiekt

12 PROBLEMY DOTYCZĄCE I SCHEMATÓW APLIKACYJNYCH I WYTYCZNYCH TECHNICZNYCH Zbyt duża liczba klas obiektów i atrybutów; redundancja danych Zbyt rozbudowane s owniki np. SKJZ - rodzaj nawierzchni, BBOG - materia ogrodzenia Redundancja danych (np. budynki BBBD a kompleksy KUAA, inne zadrzewienia PKLA a kompleksy KUSK - parki) Du a liczba nieistotnych obiektów szybko dezaktualizuj cych si (np. drzewa, krzewy) Niepotrzebne obiekty (np. posesje, semafory)

13 PROBLEMY DOTYCZĄCE SCHEMATÓW APLIKACYJNYCH I WYTYCZNYCH TECHNICZNYCH Problem budynków przejmowanych z EGiB po zarysie podstawy: - uregulowanie zasad wprowadzania jak i aktualizacji budynków, które maj nawisy, galerie, przewi zki, posadowionych na s upach.

14 DOŚWIADCZENIA W KONTROLI I WYKORZYSTANIU KOMPONENTU TOPO Procedura kontroli u Zamawiającego ZAMAWIAJĄCY Kontrola Aplikacją R WYKONAWCA BAZA TOPO Raport z Aplikacji R Sprawozdanie techniczne Raport z kontroli automatycznej Uwagi z kontroli Kontrole kameralne Kontrola automatyczna SKBDT -O SprintMap Śląski TOPAZ Kontrola z bazami zewnętrznymi TERYT PRNG EGiB inne kontrola atrybutów specjalnych weryfikacja z ortofotomapą opracowanie map tematycznych Kontrola terenowa

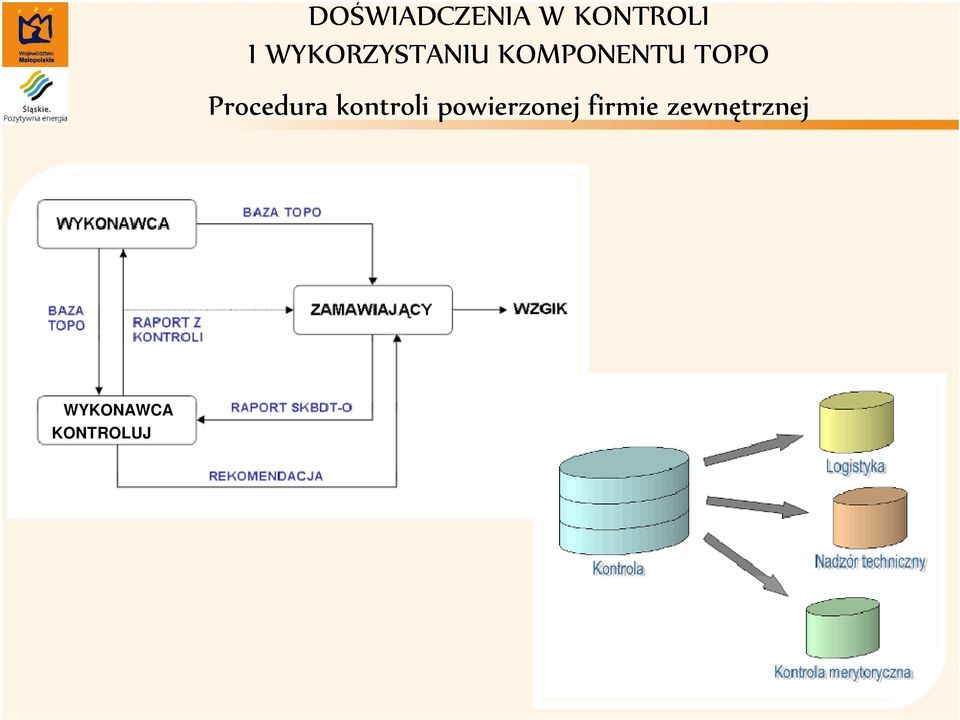

15 DOŚWIADCZENIA W KONTROLI I WYKORZYSTANIU KOMPONENTU TOPO Procedura kontroli powierzonej firmie zewnętrznej Zamawiaj cy: Kryteria oceny jako ci prac terenowych i kameralnych: - bezb dno syntaktyczna, - brak 10 budynków lub 5 linii energetycznych, - brak interpretacji wszystkich elementów z raportu SKBDT-O, - inne WYKONAWCA KONTROLUJ CY Wykonawca kontroluj cy: Kontrola terenowa i kameralna w 3 iteracjach Kontrola terenowa dla 10% obszarów: - z intensywn zabudow, - z zabudow rozproszon

16 DOŚWIADCZENIA W KONTROLI I WYKORZYSTANIU KOMPONENTU TOPO Materiał przedstawiany do odbioru przez Wykonawców Wykonawcy nie stosuj si do podstawowych zapisów wytycznych technicznych przy opracowaniu wielu klas obiektów. Niemo liwe, aby tak wykonane klasy, przesz y pozytywnie jak kolwiek kontrol. Tymczasem protokó z kontroli wewn trznej nie wykazuje adnych b dów ani uwag (np. a wyst puj braki ci g o ci dróg, kolei, cieków, b dna kierunkowo cieków, duplikaty, samoprzeci cia). Materia y z wywiadu terenowego s w wielu przypadkach niewystarczaj ce do prawid owego wprowadzenia informacji do bazy przez Wykonawc. Na materia ach terenowych, wywiad jest szcz tkowy lub w ogóle nie wykonany. Materia y z wywiadu terenowego s ród em b dów - operator wprowadzaj cy dane do bazy cz sto nie jest w stanie prawid owo odczyta co zapisa a osoba b d ca w terenie.

17 DOŚWIADCZENIA W KONTROLI I WYKORZYSTANIU KOMPONENTU TOPO Materiał przedstawiany do odbioru przez Wykonawców Niejednolito opracowania pod wzgl dem interpretacji i klasyfikacji obiektów Zabudowa blokowa

18 DOŚWIADCZENIA W KONTROLI I WYKORZYSTANIU KOMPONENTU TOPO Materiał przedstawiany do odbioru przez Wykonawców Niejednolito opracowania pod wzgl dem interpretacji i klasyfikacji obiektów Maszty oświetleniowe Miejscowości

19 W klasie KUAA nieprawid owa wektoryzacja, klasyfikacja i wype nianie atrybutów nies ownikowych DOŚWIADCZENIA W KONTROLI I WYKORZYSTANIU KOMPONENTU TOPO Materiał przedstawiany do odbioru przez Wykonawców ul. POW ul. Marsz. Józefa Piłsudskiego ul. Matki Teresy Z Kalkuty ul. Kard. Stefana Wyszyńskiego ul. Gen. Sikorskiego ul. Marii Skłodowskiej-curie ul. Pck ul. Ks. E. Piwonia ul. ZBOWiD Problem z wprowadzaniem ulic do tabeli ULICE Wykonawcy nie korzystaj z gotowego s ownika ulic TERYT. Pozwoli oby to na unikni cie podstawowych b dów przy tworzeniu tabeli ULICE: literówki, b dne ID_MIEJSCOWOSCI, itp.

20 DOŚWIADCZENIA W KONTROLI I WYKORZYSTANIU KOMPONENTU TOPO Tworzenie prezentacji kartograficznych Baza - do schematu 1.37 posiada a atrybut X_ID_SKR_KARTO, który mo na by o wykorzysta do opracowa kartograficznych wykonywanych bezpo rednio z bazy TOPO Klasa obiektów KUAA_A Rodzaj kompleksu u ytkowania terenu zak ad produkcyjny, us ugowy lub remontowy 120 zak ad wydobywczy.. Skrót Opis Uwagi bet. betoniarnia w celu pozyskania cg. cegielnia skrótu konieczny jest cem. cementownia wywiad terenowy cukr. instr. muz. masz. mebl. obuw. ryb. prec. skórz. tyt. nasien... kłm. piask. cukrownia fabryka instrumentów muzycznych fabryka maszyn fabryka mebli fabryka obuwia fabryka przetworów rybnych fabryka wyrobów precyzyjnych fabryka wyrobów skórzanych fabryka wyrobów tytoniowych gospodarstwo nasienne kamieniołom kopalnia piasku, piaskownia kop. węgl. brun. kopalnia węgla brunatnego gl. żw. miejsce wydobycia gliny miejsce wydobycia żwiru Klasa obiektów Ba BBBD_A w celu pozyskania skrótu konieczny jest wywiad terenowy Funkcja szczegó owa budynku lub rodzaj budowli Gp. amb Skrót Opis Uwagi konsul. nadl. S cel. UG UM UMG UP UW hod. drob. mł. piek. rzeź. ambasada konsulat nadle nictwo sąd urząd celny urząd gminy urząd miasta urząd miasta i gminy urząd powiatowy urząd wojewódzki hodowla hodowla drobiu młyn piekarnia rzeźnia w celu pozyskania skrótu konieczny jest wywiad terenowy w celu pozyskania skrótu konieczny jest wywiad terenowy

21 DOŚWIADCZENIA W KONTROLI I WYKORZYSTANIU KOMPONENTU TOPO Tworzenie prezentacji kartograficznych Brak atrybutu dla torów stacyjnych (nie mo na przypisa symbolu) Mapa wygenerowana automatycznie z komponentu TOPO Mapa topograficzna w standardzie TBD

22 SYSTEM ZARZĄDZANIA BDOT ŚLĄSKI TOPAZ Schemat architektury logicznej - moduły Systemu BAZA SYSTEMU MODU ADMINISTRACJI I ZARZ DZANIA MODU IMPORTU MODU INTEGRACJI MODU AKTUALIZACJI I EDYCJI MODU PRZEGL DANIA I PREZENTACJI MODU UDOST PNIANIA I EKSPORTU

23 SYSTEM ZARZĄDZANIA BDOT ŚLĄSKI TOPAZ Proces zasilania bazy Systemu Mechanizm ETL TBD TBD import akwizycyjny KONTROLE W A CIWE geobaza 1 import integracyjny import ró nicowy geobaza edycji roz cznej BAZA SYSTEMU GML (zachowanie GID) SWDE PRG geobaza 2 import addytywny wersja edycyjna 1 wersja DEFAULT eksport do aktualizacji PRNG geobaza 3 import zamienny wersja edycyjna 2 TERYT wersja edycyjna 3 KONTROLE SYNTAKTYCZNE SEMANTYCZNE PARAMETRY TRANZYCJI wersja edycyjna n

24 SYSTEM ZARZĄDZANIA BDOT ŚLĄSKI TOPAZ Proces prezentacji i eksportu danych z Systemu BAZA SYSTEMU P R E Z E N T A C J A PARAMETRY TRANZYCJI E K S P O R T wersja DEFAULT warstwice NMT MECHANIZM REPREZENTACJI KARTOGRAFICZNYCH automatyczna wizualizacja obiektów migracja z transformacj struktur danych konwersja formatu danych replika geobazy GML SWDE GDB MDB SHP Geoportal klient WMS TAB XLS CSV ASCII TIN generowanie nazewnictwa r czna redakcja mapy PARAMETRY KONFIGURACJI SYMBOLIKI OBIEKTÓW tworzenie kompozycji mapowych: - mapa w standardzie TBD - mapa niestandardowa PARAMETRY KONFIGURACJI: - RAMKI WYDRUKU - OPISU POZARAMKOWEGO - LEGENDY - MASEK konwersja formatu danych PDF JPG TIFF WYDRUKI

25 BDOT W PROJEKCIE BUDOWA ZINTEGROWANYCH SYSTEMÓW INFORMATYCZNYCH DO ZARZĄDZANIA I MONITORINGU SATELITARNEGO W MAŁOPOLSCE 1. Na czym polega system? System obejmuje integracj zarz dzania i monitoringu wszystkich zasobów wraz z satelitarnym pozycjonowaniem pojazdów w jednostkach na poziomie starostw powiatowych, obejmuj cych publiczne pogotowia ratunkowe przy szpitalach lub samodzielnie dzia aj ce pogotowia na terenie województwa ma opolskiego. W przypadku istnienia w danej jednostce systemu informatycznego, prace obejm integracj lub modernizacj tego systemu. 2. Z jakich danych BDOT korzystaj jednostki pogotowia ratunkowego do zarz dzania zespo ami wyjazdowymi karetek? ADGM, ADMS - obszary gmin, miejscowo ci (nazwy), SKJZ - drogi (numery dróg, kategoria zarz dzania, nazwy ulic), SKKL - linie kolejowe i tramwajowe, BBBD, ARAD - budynki (liczba kondygnacji, funkcja budynku, informacja dodatkowa), numery adresowe (lokalizacja wej cia do budynku), SWRK, PKWO - cieki i obszary wód (nazwy, szeroko ci cieków), PKLA - tereny le ne, zadrzewione.

26 BDOT W PROJEKCIE BUDOWA ZINTEGROWANYCH SYSTEMÓW INFORMATYCZNYCH DO ZARZĄDZANIA I MONITORINGU SATELITARNEGO W MAŁOPOLSCE Formatka zg oszenia przyj cie zdarzenia przez dyspozytora

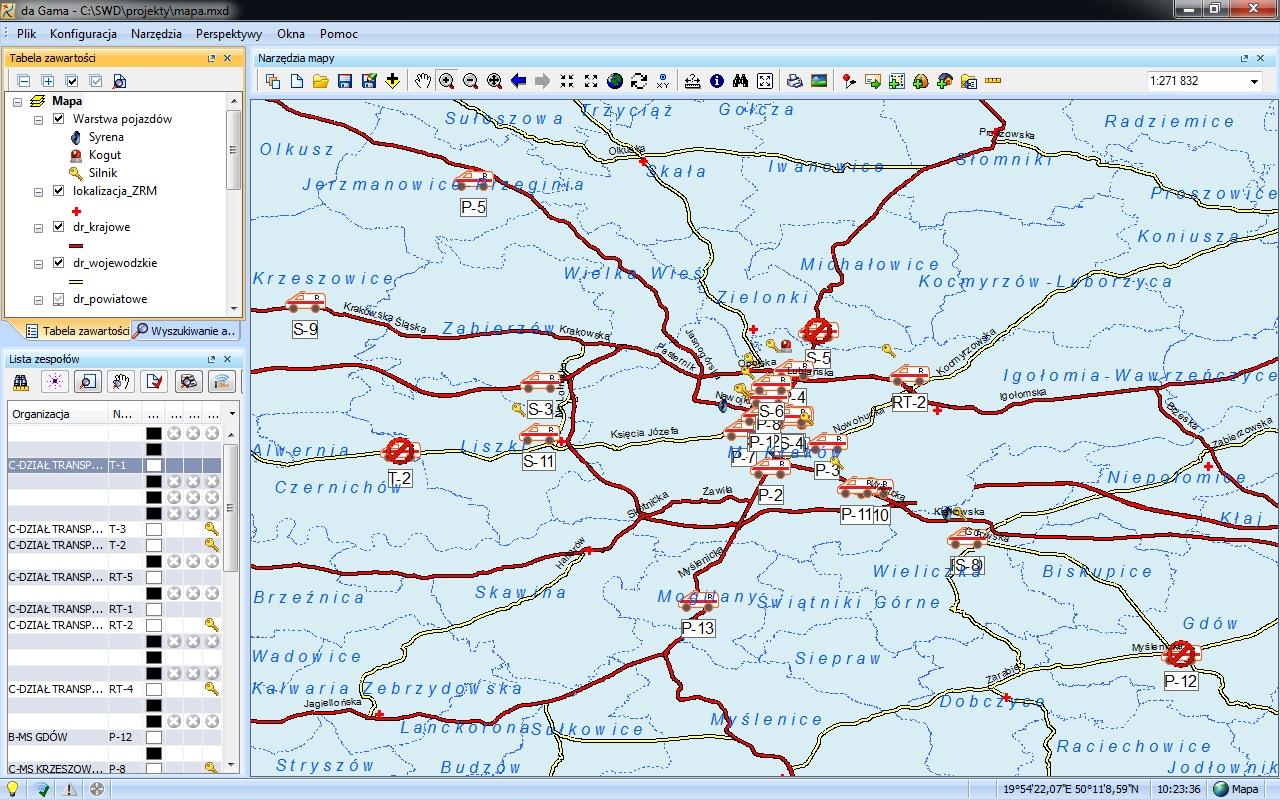

27 BDOT W PROJEKCIE BUDOWA ZINTEGROWANYCH SYSTEMÓW INFORMATYCZNYCH DO ZARZĄDZANIA I MONITORINGU SATELITARNEGO W MAŁOPOLSCE Bieżąca prezentacja ruchu karetek na danych BDOT

28 WNIOSKI DOTYCZĄCE WYTYCZNYCH TECHNICZNYCH 1. Wprowadzenie jednoznacznych zapisów do Wytycznych Technicznych wykluczaj cych swobodn interpretacj i klasyfikacj pozyskiwanych obiektów do bazy. 2. Rezygnacja z niektórych pozyskiwanych obecnie klas i podklas obiektów: - nieistotnych np.: posesje, drzewa, krzewy, s upy drogowe i rzeczne, semafory - redundantnych np.: kompleksy us ug hotelarskich, o wiatowych, ochrony zdrowia, - za których tworzenie s odpowiedzialne inne instytucje np.: parki krajobrazowe 3. Rezygnacja z niektórych atrybutów obiektów uznanych jako obligatoryjne, np. szeroko korony drogi oraz niektórych warto ci s ownikowych np. w warstwie SKJZ wyst puje obecnie 12 rodzajów nawierzchni. 4. Wprowadzenie obiektów i atrybutów, które nie s dotychczas przewidziane w Wytycznych Technicznych (np. kody pocztowe, administrator cieku, ekrany akustyczne, mury oporowe zabezpieczaj ce stoki wzniesie przed osuwaniem si ziemi). 5. Uproszczenie s ownika funkcji szczegó owych budynków - funkcje budynków cz sto si zmieniaj i s powodem do ró nej interpretacji np. budynki dwukondygnacyjne, dla których ka da z kondygnacji posiada inn funkcj. 6. Wprowadzenie segmentacji obiektów pokrycia terenu np. PKTK ze wzgl du na proces aktualizacji obiektów i szybki przyrost historii. 7. Wprowadzenie konieczno ci pozyskiwania niektórych obiektów klasy KUAA bez wzgl du na powierzchni (np. cmentarze, targowiska).

29 WNIOSKI DOTYCZĄCE BDOT 1. Wprowadzenie wytycznych dotycz cych aktualizacji BDOT obejmuj cych kwestie: - konieczno ci zachowywania identyfikatorów z poprzednich opracowa, - okre lenia klas obiektów przewidzianych do aktualizacji, - okre lenia cz stotliwo ci aktualizacji, - wykonania aktualizacji, zachowania atrybutów specjalnych z poprzednich opracowa, - okre lenie w jakich przypadkach nale y wykonywa modyfikacj geometrii obiektów. 2. Aktualizacja bazy przez wojewódzkie o rodki: okre lenie zasad aktualizacji, klas obiektów, cz stotliwo ci aktualizacji oraz róde, na podstawie których wykonywana by aby aktualizacja. 3. Podniesienie jako ci danych tworzonych przez Wykonawców przy jednoczesnej mo liwo ci wyegzekwowania tej jako ci przez Zamawiaj cego. 4. Wprowadzenie jednoznacznego cennika za udost pnianie bazy danych obiektów topograficznych, (w podziale na warstwy).

30 PRZEGLĄD DOŚWIADCZEŃ WOJEWÓDZKICH W ZAKRESIE BUDOWY I WYKORZYSTANIA BAZY DANYCH OBIEKTÓW TOPOGRAFICZNYCH Dziękujemy za uwagę Anna Majcher - anna.majcher@wodgik.katowice.pl Piotr Pachół - piotr.pachol@wodgik.katowice.pl Karina Pałka kpalka@wodgik.katowice.pl Joanna Janiga - jj@wodgikrzeszow.pl Justyna Bachowska - jbac@geomalopolska.pl Sławomir Piróg - spir@geomalopolska.pl Jerzy Kowalczyk - jerzy.kowalczyk@geodezja.olsztyn.pl Dorota Traczyk - dtraczyk@wzgik.pl Piotr Liberski - piotr.liberski@umww.pl Aleksandra Mielcarek - aleksandra.mielcarek@dolnyslask.pl Monika Roszczewska - monika.roszczewska@dolnyslask.pl Piotr Kazik - piotr.kazik@mazovia.pl
