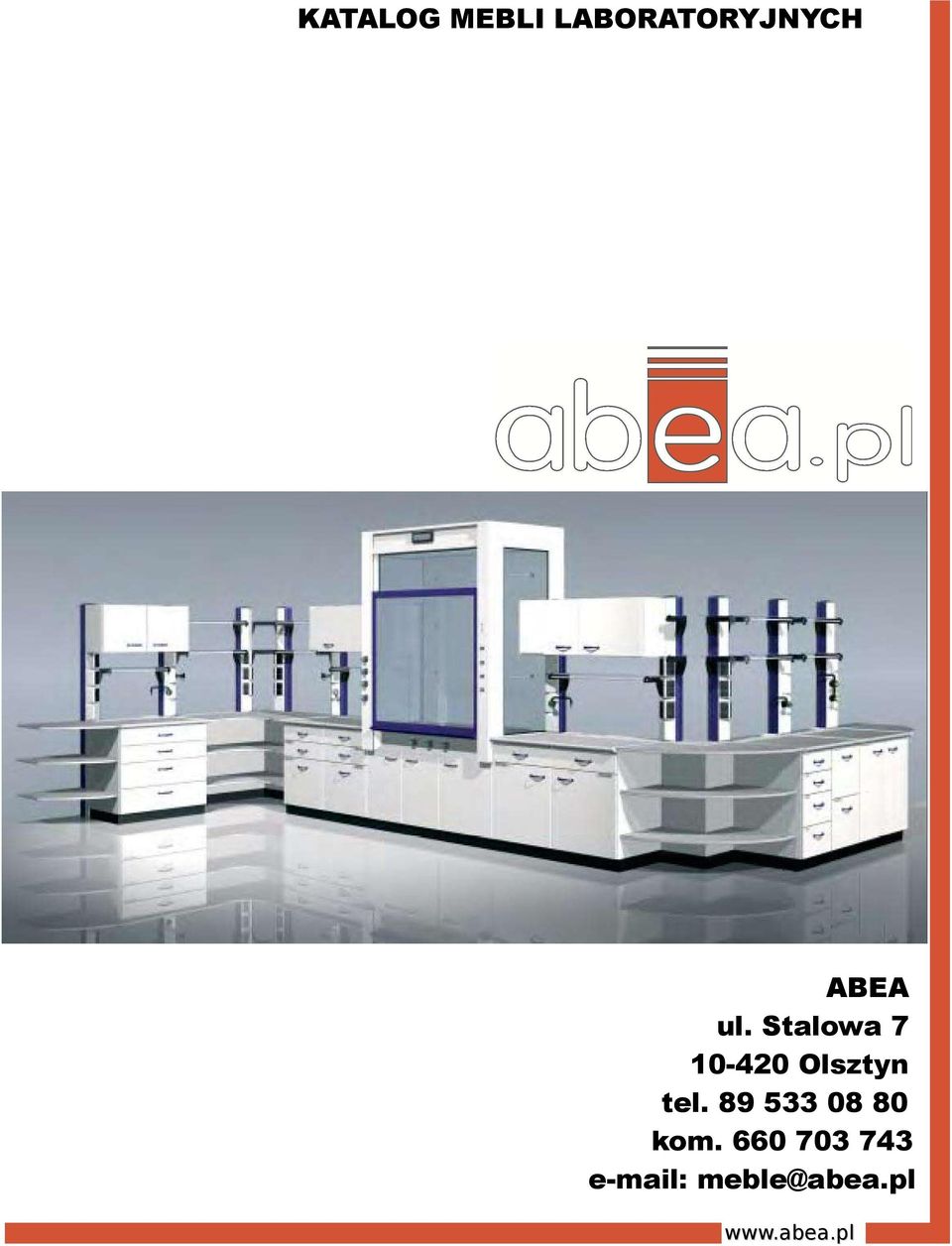

1 KATALOG MEBLI LABORATORYJNYCH ABEA ul. Stalowa Olsztyn tel kom meble@abea.pl

2 CIĄGI TECHNOLOGICZNE

3

4

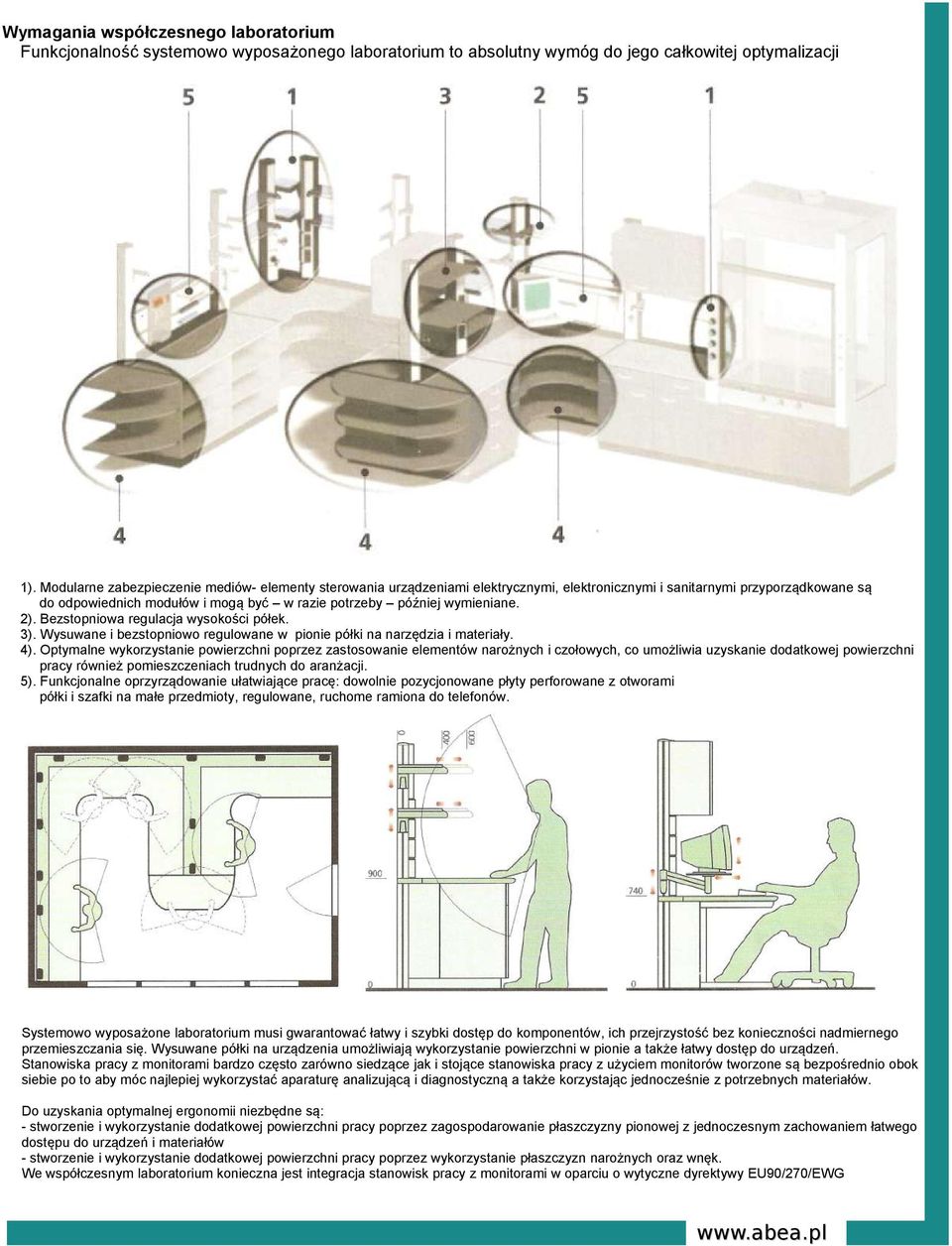

5 Wymagania współczesnego laboratorium Funkcjonalność systemowo wyposażonego laboratorium to absolutny wymóg do jego całkowitej optymalizacji 1). Modularne zabezpieczenie mediów- elementy sterowania urządzeniami elektrycznymi, elektronicznymi i sanitarnymi przyporządkowane są do odpowiednich modułów i mogą być w razie potrzeby później wymieniane. 2). Bezstopniowa regulacja wysokości półek. 3). Wysuwane i bezstopniowo regulowane w pionie półki na narzędzia i materiały. 4). Optymalne wykorzystanie powierzchni poprzez zastosowanie elementów narożnych i czołowych, co umożliwia uzyskanie dodatkowej powierzchni pracy również pomieszczeniach trudnych do aranżacji. 5). Funkcjonalne oprzyrządowanie ułatwiające pracę: dowolnie pozycjonowane płyty perforowane z otworami półki i szafki na małe przedmioty, regulowane, ruchome ramiona do telefonów. Systemowo wyposażone laboratorium musi gwarantować łatwy i szybki dostęp do komponentów, ich przejrzystość bez konieczności nadmiernego przemieszczania się. Wysuwane półki na urządzenia umożliwiają wykorzystanie powierzchni w pionie a także łatwy dostęp do urządzeń. Stanowiska pracy z monitorami bardzo często zarówno siedzące jak i stojące stanowiska pracy z użyciem monitorów tworzone są bezpośrednio obok siebie po to aby móc najlepiej wykorzystać aparaturę analizującą i diagnostyczną a także korzystając jednocześnie z potrzebnych materiałów. Do uzyskania optymalnej ergonomii niezbędne są: - stworzenie i wykorzystanie dodatkowej powierzchni pracy poprzez zagospodarowanie płaszczyzny pionowej z jednoczesnym zachowaniem łatwego dostępu do urządzeń i materiałów - stworzenie i wykorzystanie dodatkowej powierzchni pracy poprzez wykorzystanie płaszczyzn narożnych oraz wnęk. We współczesnym laboratorium konieczna jest integracja stanowisk pracy z monitorami w oparciu o wytyczne dyrektywy EU90/270/EWG

6 Koncepcja systemu Ogólnie biorąc laboratoria podlegają coraz to szybszym i intensywniejszym zmianom w przystosowaniu ich do zadań i aktualnych potrzeb. System zapewnia całkowicie różnorodność i łatwość przystosowania go do potrze. System wyposażenia laboratoriów TEC-ONOMIC bazując na idei modułowej, wykorzystaniu przestrzeni oraz spełnieniu norm budowlanych, daje się modernizować w łatwy sposób poprzez zaledwie niewielką konfigurację. Zapewnia to też dłuższą żywotność i przydatność systemu. Rozbudowa modułowa umożliwia optymalne dopasowanie do: możliwości przestrzeni i warunków zabudowy warunków zabudowy określonych przez (zmieniający się) przebieg prac Wymienność modułów umożliwia optymalne dopasowanie do: zmieniających się zadań i potrzeb w zależności od projektu lub zmówień różnorodnych potrzeb w ramach jednej dziedziny

7 Samonośna konstrukcja kolumn medialnych Pojedyncza samonośna aluminiowa konstrukcja kolumny medialnej jest podstawowym elementem sieci medialnej, konstrukcja jest odporna na wysokie obciążenia statyczne, wszystkie elementy wyposażenia półki i uchwyty na narzędzia i materiały, posiadają możliwość bezstopniowej regulacji wysokości, oferują dużą różnorodność oraz zamienność, kolumny medialne dają możliwość montażu elementów poborowych po obydwu stronach, elementy zasilania mogą być umieszczane niezależnie od siebie po obydwu stronach kolumny w płaszczyźnie pionowej, kolumny mogą być używane w formie szeregu połączonych pojedynczych kolumn ściana medialna lub po dwie; optymalne możliwości przystosowania w zależności od planów budowlanych czy też potrzeb; bezproblemowa dalsza rozbudowa lub ponowne użycie po zmianie aranżacji; bezproblemowy montaż w innych pomieszczeniach lub na innych stanowiskach; segmenty modułowe w kształcie konta prostego zapewniają bardzo wysoki stopień ergonomii a w związku z tym wygodny montaż i dostęp do zaworów, wentyli i gniazd; zawory oraz wtyczki urządzeń nie wystają i nie ograniczają powierzchni pracy. Przejrzyste szyldy z opisami służą do oznaczenia zawartości szaf systemowych. Klinowy kształt szyldu zapewnia optymalny nadzór nad treścią opisów zarówno szaf dolnych jak i wiszących. Oznakowanie kolorem oraz literowe. Można również opisywać szyldy indywidualnie Szyldy montowane są na stronie przedniej szafy i mogą być przesuwane w dowolne miejsce, na które ma wskazywać opis

8 Szafy Optymalne wykorzystanie powierzchni uzyskuje się poprzez łańcuchową rozbudowę modułów szaf systemowych. Rozbudowa pionowa daje możliwość optymalnego wykorzystania wysokości pomieszczenia. Szafki łącznikowe z klapą szafki z drzwiczkami regały/szafki z drzwiczkami szklanymi nadstawki szafki wysuwane/ szafki narzędziowe Szafki dolne szafki wyciągane szafki bezpieczne dolne szafki podwieszane jeżdżące blaty szafki na rolkach szafki wysuwane

9 Konstrukcja i materiały Ściany boczne z wysokogatunkowej ocynkowanej blachy stalowej, opcjonalnie z aluminium lub, stali szlachetnej Łącznik narożny Stabilna blaszana konstrukcja wierzch i spód - z wysokogatunkowej, ocynkowanej blachy stalowej lub stali szlachetnej a) Zamknięte,pełne ściany boczne Listwa montażowa z rastrem 16 mm może być wykonana zgodnie z koncepcją wnętrza Wyjmowana ściana tylna z wysokogatunkowej, ocynkowanej blachy stalowej, opcjonalnie ze stali szlachetnej b) Ściany boczne z listwą montażową umożliwiającą rozbudowę Dźwigar z aluminiowych profili tłoczonych Elementy dolne podstawa, rolki, nóżki wykonane z odpornego na zużycie tworzywa sztucznego. Założenia konstrukcyjne drzwi i osłon Powłoka wewnętrzna z wysokogatunkowej blachy stalowej (opcjonalnie ze stali szlachetnej) wykonana jest identycznie jak powłoka zewnętrzna Wewnętrzna izolacja dźwiękochłonna Plastrowa, tekturowa konstrukcja powleczona aluminium, odporna na wilgoć Wstrząsoodporne, ergonomiczne, zmiękczane narożniki z tworzywa sztucznego Powierzchnia zewnętrzna z ocynkowanej, wysokogatunkowej uszlachetnianej, blachy stalowej (opcjonalnie stal szlachetna)

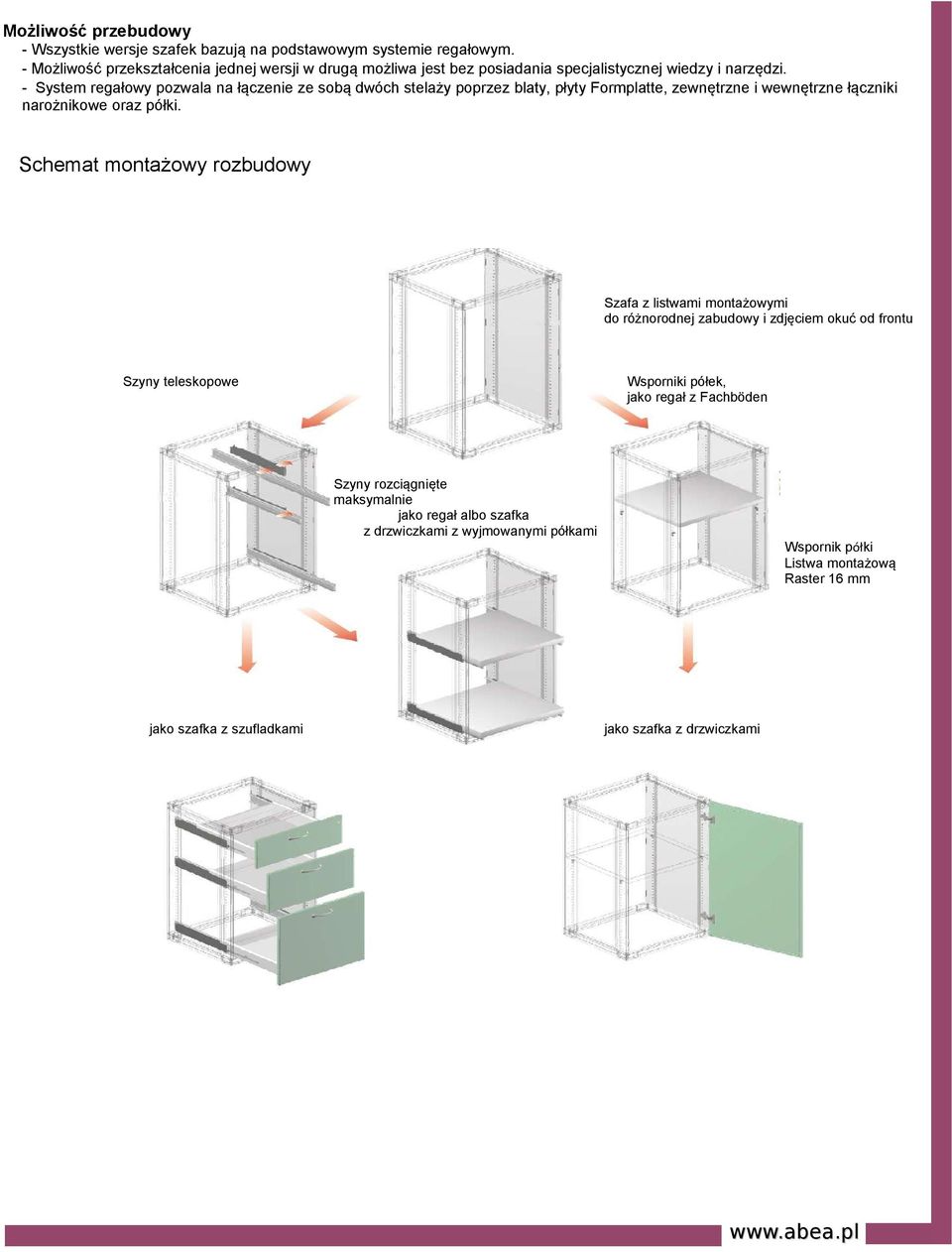

10 Możliwość przebudowy - Wszystkie wersje szafek bazują na podstawowym systemie regałowym. - Możliwość przekształcenia jednej wersji w drugą możliwa jest bez posiadania specjalistycznej wiedzy i narzędzi. - System regałowy pozwala na łączenie ze sobą dwóch stelaży poprzez blaty, płyty Formplatte, zewnętrzne i wewnętrzne łączniki narożnikowe oraz półki. Schemat montażowy rozbudowy Szafa z listwami montażowymi do różnorodnej zabudowy i zdjęciem okuć od frontu Szyny teleskopowe Wsporniki półek, jako regał z Fachböden Szyny rozciągnięte maksymalnie jako regał albo szafka z drzwiczkami z wyjmowanymi półkami Wspornik półki Listwa montażową Raster 16 mm jako szafka z szufladkami jako szafka z drzwiczkami

11 DYGESTORIA

12 DYGESTORIA

13 DYGESTORIA

14 DYGESTORIA Wyciągi muszą: zapobiegać przedostawaniu się niebezpiecznych ilości szkodliwych gazów, oparów, aerozoli lub kurzu z wnętrza wyciągu do pomieszczenia laboratorium; osiągnąć maksymalny stopień bezpieczeństwa poprzez minimalizację koncentracji niebezpiecznych substancji lub substancji wybuchowych wewnątrz wyciągu chronić użytkownika przed opryskaniem szkodliwymi materiałami lub uderzeniem luźnymi elementami dzięki zastosowaniu bezpiecznych zasuw frontowych Norma DIN EN część 1 określa minimalne wymogi dla konstrukcji i systemów wentylacyjnych. Zakres testów oparty o tę normę nie uwzględnia jednakżewszystkich możliwych sytuacji codziennej pracy laboratorium. Wszystkie testy sprawdzające funkcjonowanie wyciągów przeprowadza się na prawie pustym wyciągu. Z reguły, w czasie pracy laboratorium, w wyciągu mogą znajdować się także różne urządzenia, które mogą mieć wpływ na zmianę parametrów siły prądu powietrza wewnątrz wyciągu. Zważywszy na realne sytuacje, jakie mogą zdarzyć się w praktyce, system AIR-TEC posiada znaczne rezerwy ponad minimalne wartości określone normą DIN EN Osiąga się to poprzez wykorzystanie prawie całej powierzchni ssącej dzięki specjalnemu systemowi otworów ściany tylnej wyciągu. Ta technika pozwala również zredukować wiry oraz nagromadzenie szkodliwych gazów w obrębie urządzeń, aparatury lub innych modułów. modułów specjalny system otworów ściany tylnej wyciągu przystosowanie do eksperymentów prąd powietrza wewnątrz wyciągu całkowita wydajność siły odsysania, jeśli nawet omyłkowo pozostawi się otwartą zasuwę 5. urządzenia, rozbudowa

15 DYGESTORIA Wyciągi stołowe: Wyciągi przesuwne: jako podstawa regały otwarte jako podstawa szafki z drzwiczkami jako podstawa szafki z kwasami i roztworami

16 ABEA ul. Stalowa Olsztyn tel kom meble@abea.pl ODDZIAŁ KRAKÓW: ul. Gęsia Kraków kom kom krakow@abea.pl
