1 SPECYFIKACJE TECHNICZNE Wykonanie ogrodzenia boisk sportowych obiektu Basen-Kąty przy ul. Leśnej w Chrzanowie INWESTOR: MIEJSKI OŚRODEK KULTURY, SPORTU I REKREACJI Chrzanów, ul. Broniewskiego 4 CPV: Opracowanie: Zdzisław Kiljan Data: r.

2 SPECYFIKACJE TECHNICZNE OGRODZENIA

3 1. WSTĘP 1.1. Przedmiot ST Przedmiotem niniejszej specyfikacji technicznej (ST) są wymagania dotyczące wykonania i odbioru robót związanych z wykonywaniem ogrodzeń Ośrodka Rekreacyjnego Basen Katy w Chrzanowie ul. Leśna Zakres robót objętych ST Zakres stosowania ogrodzeń Ustalenia zawarte w niniejszej specyfikacji technicznej dotyczą zasad prowadzenia robót związanych z: - rozbiórka istniejącego ogrodzenia stalowego, bramą i furtką wraz z wywozem - wykonanie nowego ogrodzenia betonowego ze słupkami obetonowanymi. - zakup i montaŝ bramy przesuwnej i furtki 1.3. Określenia podstawowe Ogrodzenie z prefabrykatów Ŝelbetowych - elementy Ŝelbetowe słupów i desek pełnych oraz aŝurowych umoŝliwiające budowę ogrodzeń o róŝnej wysokości Brama przesuwna - wykonana z profili stalowych, ocynkowanych malowanych proszkowo na kolor zielony z napędem elektromechanicznym Wysokość ogrodzenia - odległość między poziomem terenu a najwyŝszym punktem ogrodzenia Ogólne wymagania dotyczące robót Wykonawca jest odpowiedzialny za jakość wykonanych robót, bezpieczeństwo wszelkich czynności na terenie budowy, metody uŝyte przy budowie oraz za ich zgodność z przedmiotem zamówienia, ST i poleceniami Inspektora nadzoru Przekazanie terenu budowy Zamawiający w terminie określonym w dokumentach kontraktowych przekaŝe Wykonawcy teren budowy wraz ze wszystkimi wymaganymi uzgodnieniami prawnymi i administracyjnymi, i ST Zgodność robót z przedmiotem zamówienia i ST ST i wszystkie dodatkowe dokumenty przekazane Wykonawcy przez Inspektora nadzoru stanowią część umowy, a wymagania określone w choćby jednym z nich są obowiązujące dla Wykonawcy tak jakby zawarte były w całej dokumentacji. Wykonawca nie moŝe wykorzystywać błędów lub opuszczeń w dokumentach kontraktowych, a o ich wykryciu winien natychmiast powiadomić Inspektora nadzoru, który podejmie decyzję o wprowadzeniu odpowiednich zmian i poprawek. Wszystkie wykonane roboty i dostarczone materiały będą zgodne ze ST. Dane określone w ST będą uwaŝane za wartości docelowe, od których dopuszczalne są odchylenia w ramach określonego przedziału tolerancji. Cechy materiałów i elementów budowli muszą wykazywać zgodność z określonymi wymaganiami, a rozrzuty tych cech nie mogą przekraczać dopuszczalnego przedziału tolerancji. W przypadku, gdy materiały lub roboty nie będą w pełni zgodne ze ST i wpłynie to na niezadowalającą jakość elementu budowli, to takie materiały zostaną zastąpione innymi, a elementy budowli rozebrane i wykonane ponownie na koszt Wykonawcy.

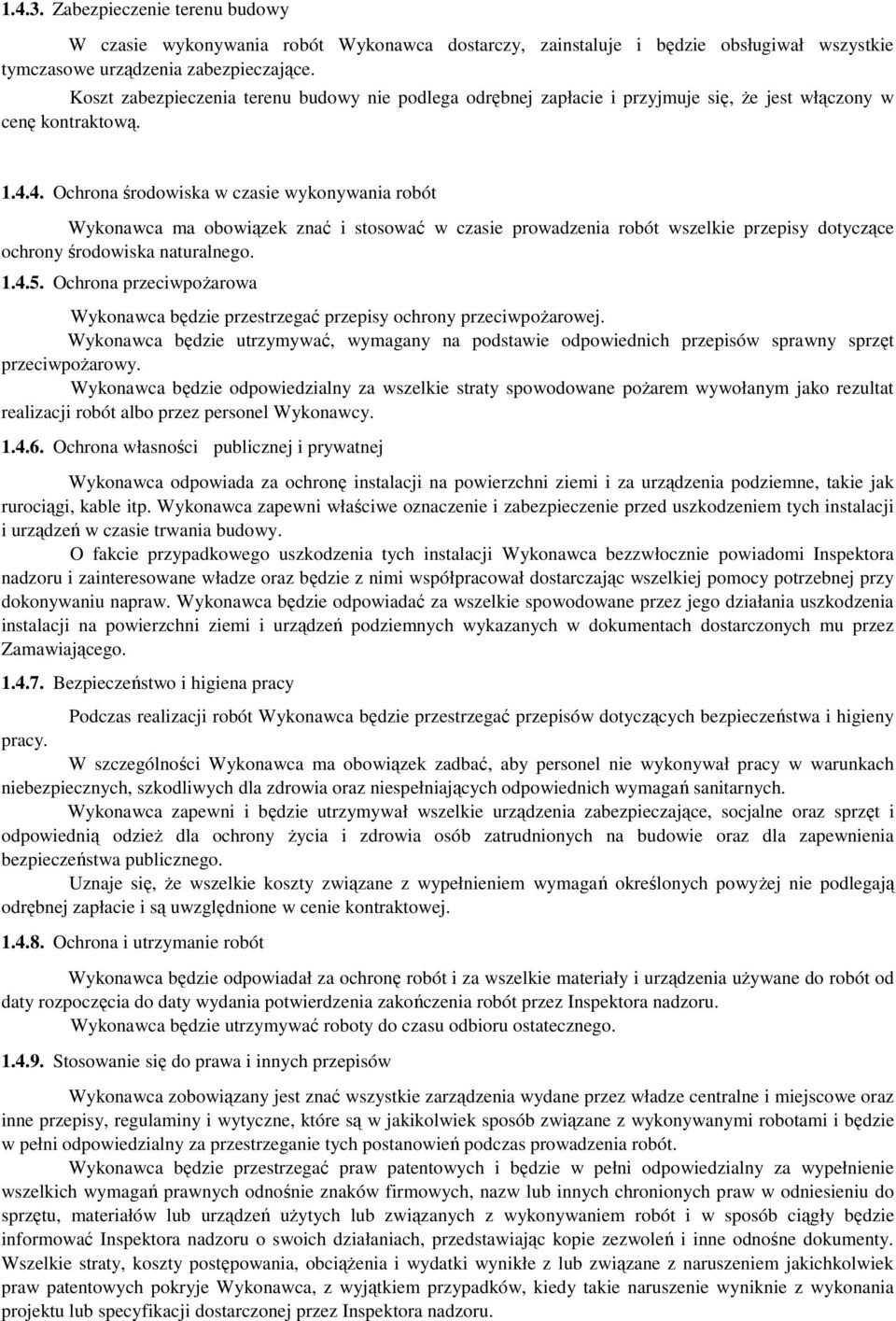

4 Zabezpieczenie terenu budowy W czasie wykonywania robót Wykonawca dostarczy, zainstaluje i będzie obsługiwał wszystkie tymczasowe urządzenia zabezpieczające. Koszt zabezpieczenia terenu budowy nie podlega odrębnej zapłacie i przyjmuje się, Ŝe jest włączony w cenę kontraktową Ochrona środowiska w czasie wykonywania robót Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robót wszelkie przepisy dotyczące ochrony środowiska naturalnego Ochrona przeciwpoŝarowa Wykonawca będzie przestrzegać przepisy ochrony przeciwpoŝarowej. Wykonawca będzie utrzymywać, wymagany na podstawie odpowiednich przepisów sprawny sprzęt przeciwpoŝarowy. Wykonawca będzie odpowiedzialny za wszelkie straty spowodowane poŝarem wywołanym jako rezultat realizacji robót albo przez personel Wykonawcy Ochrona własności publicznej i prywatnej Wykonawca odpowiada za ochronę instalacji na powierzchni ziemi i za urządzenia podziemne, takie jak rurociągi, kable itp. Wykonawca zapewni właściwe oznaczenie i zabezpieczenie przed uszkodzeniem tych instalacji i urządzeń w czasie trwania budowy. O fakcie przypadkowego uszkodzenia tych instalacji Wykonawca bezzwłocznie powiadomi Inspektora nadzoru i zainteresowane władze oraz będzie z nimi współpracował dostarczając wszelkiej pomocy potrzebnej przy dokonywaniu napraw. Wykonawca będzie odpowiadać za wszelkie spowodowane przez jego działania uszkodzenia instalacji na powierzchni ziemi i urządzeń podziemnych wykazanych w dokumentach dostarczonych mu przez Zamawiającego Bezpieczeństwo i higiena pracy Podczas realizacji robót Wykonawca będzie przestrzegać przepisów dotyczących bezpieczeństwa i higieny pracy. W szczególności Wykonawca ma obowiązek zadbać, aby personel nie wykonywał pracy w warunkach niebezpiecznych, szkodliwych dla zdrowia oraz niespełniających odpowiednich wymagań sanitarnych. Wykonawca zapewni i będzie utrzymywał wszelkie urządzenia zabezpieczające, socjalne oraz sprzęt i odpowiednią odzieŝ dla ochrony Ŝycia i zdrowia osób zatrudnionych na budowie oraz dla zapewnienia bezpieczeństwa publicznego. Uznaje się, Ŝe wszelkie koszty związane z wypełnieniem wymagań określonych powyŝej nie podlegają odrębnej zapłacie i są uwzględnione w cenie kontraktowej Ochrona i utrzymanie robót Wykonawca będzie odpowiadał za ochronę robót i za wszelkie materiały i urządzenia uŝywane do robót od daty rozpoczęcia do daty wydania potwierdzenia zakończenia robót przez Inspektora nadzoru. Wykonawca będzie utrzymywać roboty do czasu odbioru ostatecznego Stosowanie się do prawa i innych przepisów Wykonawca zobowiązany jest znać wszystkie zarządzenia wydane przez władze centralne i miejscowe oraz inne przepisy, regulaminy i wytyczne, które są w jakikolwiek sposób związane z wykonywanymi robotami i będzie w pełni odpowiedzialny za przestrzeganie tych postanowień podczas prowadzenia robót. Wykonawca będzie przestrzegać praw patentowych i będzie w pełni odpowiedzialny za wypełnienie wszelkich wymagań prawnych odnośnie znaków firmowych, nazw lub innych chronionych praw w odniesieniu do sprzętu, materiałów lub urządzeń uŝytych lub związanych z wykonywaniem robót i w sposób ciągły będzie informować Inspektora nadzoru o swoich działaniach, przedstawiając kopie zezwoleń i inne odnośne dokumenty. Wszelkie straty, koszty postępowania, obciąŝenia i wydatki wynikłe z lub związane z naruszeniem jakichkolwiek praw patentowych pokryje Wykonawca, z wyjątkiem przypadków, kiedy takie naruszenie wyniknie z wykonania projektu lub specyfikacji dostarczonej przez Inspektora nadzoru.

5 RównowaŜność norm i zbiorów przepisów prawnych Gdziekolwiek w dokumentach kontraktowych powołane są konkretne normy i przepisy, które spełniać mają materiały, sprzęt i inne towary oraz wykonane i zbadane roboty, będą obowiązywać postanowienia najnowszego wydania lub poprawionego wydania powołanych norm i przepisów o ile w warunkach kontraktu nie postanowiono inaczej. W przypadku gdy powołane normy i przepisy są państwowe lub odnoszą się do konkretnego kraju lub regionu, mogą być równieŝ stosowane inne odpowiednie normy zapewniające równy lub wyŝszy poziom wykonania niŝ powołane normy lub przepisy, pod warunkiem ich sprawdzenia i pisemnego zatwierdzenia przez Inspektora nadzoru. RóŜnice pomiędzy powołanymi normami a ich proponowanymi zamiennikami muszą być dokładnie opisane przez Wykonawcę i przedłoŝone Inspektorowi nadzoru do zatwierdzenia. 2. MATERIAŁY 2.1 Materiały pochodzące z rozbiórki Przęsła ogrodzeniowe stalowe, słupki ogrodzeniowe stalowe Ogrodzenie betonowe Materiałami stosowanymi przy wykonaniu ogrodzeń, objętych niniejszą ST, są: - słupki Ŝelbetowe, - prefabrykowane elementy ogrodzeń Ŝelbetowych - pełne i aŝurowe wys. 30 i 50 cm, - beton B Wymagania dla materiałów Prefabrykowane elementy ogrodzeń Ŝelbetowych Do prefabrykowanych elementów ogrodzeń Ŝelbetowych mogą naleŝeć: słupy, deski pełne, deski aŝurowe. Prefabrykowane elementy ogrodzenia Ŝelbetowego powinny odpowiadać wymaganiom BN-70/ , a wymiary - opisu przedmiotu zamówienia lub wskazaniom Inspektora. Dopuszczalne odchyłki wymiarów nie powinny przekraczać: a) dla słupów - długość +5; -10 mm, - wymiary przekroju +3; - 3 mm, - szerokość wpustu +3; 0 mm, b) dla desek - długość +5; -10 mm, - wysokość +5; -5 mm, - grubość +3; -3 mm, - kąt prosty (róŝnica długości przekątnych) +5; -5 mm. Elementy ogrodzenia powinny mieć powierzchnie gładkie bez raków, rys otwartych i pęknięć, krawędzie ostre, a płaszczyzny wzajemnie prostopadłe. Dopuszczalne są drobne wgłębienia na powierzchniach jako pozostałości po pęcherzykach powietrza wydobywającego się podczas wibrowania betonu. Dopuszcza się występowanie na krawędziach elementów obić o głębokości do 5 mm i łącznej długości nie przekraczającej 200 mm dla jednego elementu. Dopuszczalna wichrowatość deski ogrodzeniowej nie powinna przekraczać 5 mm Materiały do wykonania fundamentów betonowanych Klasa betonu powinna być B 15 lub zgodna ze wskazaniami Inspektora. Beton powinien odpowiadać wymaganiom PN-B Składnikami betonu są: cement, kruszywo, woda i domieszki Brama wraz z furtką Brama przesuwna, samonośna, wykonana z profili stalowych, ocynkowanych, L=6m, h=1,8m, ze zdalnym sterowaniem wraz z kompletem elementów montaŝowych. Brama zaopatrzona w lampę sygnalizacyjną. Otwieranie i zamykanie za pomocą pilota - 5 szt. W przypadku braku zasilania brama musi mieć moŝliwość ręcznego otwarcia. Furtka wykonana z kształtowników stalowych, ocynkowanych. Furtka zaopatrzona w zamek wraz z kompletem 3 szt. kluczy, klamkę wykonane ze stali nierdzewnej.

6 3. SPRZĘT 3.1. Sprzęt do wykonania rozbiórki Do wykonania robót związanych z rozbiórką moŝe być wykorzystany dowolny sprzęt zaakceptowany przez Inspektora Nadzoru Sprzęt do wykonania ogrodzenia Ustawienie ogrodzenia wykonuje się w zasadzie ręcznie, przy uŝyciu drobnego sprzętu pomocniczego, jak: szpadle, drągi stalowe, młotki, obcęgi, piła ręczna spalinowa itp. Przy przewozie, załadunku, wyładunku i wykonywaniu ogrodzenia moŝna stosować: środki transportu, ew. wiertnice do wykonywania dołów pod słupki, małe betoniarki przewoźne do wykonywania fundamentów betonowych, przewoźne zbiorniki do wody, sprzęt spawalniczy, itp., pod warunkiem zaakceptowania przez Inspektora. 4. TRANSPORT 4.1. Transport materiałów Materiały pochodzące z rozbiórki mogą być przewoŝone dowolnym środkiem transportu zaakceptowanym przez Inspektora Nadzoru dla danego asortymentu materiału rozbiórkowego. Prefabrykowane deski Ŝelbetowe naleŝy układać na środkach transportowych rębem, ściśle jedna przy drugiej, długością w kierunku jazdy, warstwami na przekładkach drewnianych. Wysokość ładunku desek ogrodzeniowych nie moŝe przekroczyć wysokości ścian środka transportowego więcej niŝ o 1/3 wysokości ostatniej warstwy desek. Prefabrykowane słupy Ŝelbetowe naleŝy układać na środkach transportu ściśle obok siebie, długością w kierunku jazdy. Wysokość ładunku słupów nie powinna przekraczać wysokości ścian środka transportowego. 5. WYKONANIE ROBÓT 5.1. Rozbiórka elementów ogrodzenia Roboty rozbiórkowe ogrodzeń obejmują usunięcie z terenu budowy wszystkich elementów wymienionych w pkt 1.2.1, lub wskazanych przez Inspektora. Roboty rozbiórkowe moŝna wykonywać mechanicznie lub ręcznie. Doły (wykopy) w miejscach, gdzie nie przewiduje się wykonania ogrodzenia naleŝy wypełnić, warstwami, odpowiednim gruntem do poziomu otaczającego terenu i zagęścić Zasady wykonania ogrodzeń Przed wykonaniem właściwych robót ogrodzeniowych naleŝy wytyczyć trasę ogrodzenia w terenie na podstawie wskazań Inspektora nadzoru. Do podstawowych czynności, objętych niniejszą ST, przy wznoszeniu ogrodzeń naleŝą: - wykonanie dołów pod słupki, - wykonanie fundamentów betonowych pod słupki, - ustawienie słupków Ŝelbetowych, - wykonanie właściwego ogrodzenia, - wykonanie bram i furtek Wykonanie ogrodzenia betonowego Doły pod słupki powinny mieć wymiary w planie co najmniej o 20 cm większe od wymiarów słupka, a głębokość od 0,8 do 1,2 m. Najpierw naleŝy wykonać doły pod słupki naroŝne, bramowe i na załamaniach ogrodzenia, a następnie dokonać podziału odcinków prostych na mniejsze odległości: a) dla ogrodzenia Ŝelbetowego - równe długościom desek prefabrykowanych, i w takich odległościach wykonać doły pod słupki pośrednie. NaleŜy dąŝyć, aby odległości między słupkami pośrednimi były jednakowe we wszystkich odcinkach ogrodzenia. Słupek naleŝy mocować w stopach betonowych o wym. 30x30x80 cm z betonu B-15. Słupek h=225 cm..

7 Słupki, bez względu na rodzaj i sposób osadzenia w gruncie, powinny stać pionowo w linii ogrodzenia. Deski z prefabrykatów Ŝelbetowych, bez względu na konfigurację terenu, powinny być ułoŝone poziomo. Jeśli nie ma moŝliwości utrzymania ogrodzenia w poziomie na całej długości, naleŝy zastosować stopnie w ogrodzeniu. Rozstaw przęseł 2,05 m i wysokość 1,8 m (od góry płyta aŝurowa wys. 50 cm, 3 płyty pełne wys cm). Powierzchnie betonowe stykające się z gruntem zaizolować dwukrotnie dysperbitem Wykonanie bram i furtek Bramy i furtki naleŝy wykonać zgodnie z opisem przedmiotu zamówienia, a w przypadku braku wystarczających ustaleń ich lokalizację, ustala Inspektor Nadzoru. KaŜda brama i furtka powinna być kompletna z niezbędnym wyposaŝeniem. Bramę naleŝy wykonać jako przesuwną, samonośną z profili stalowych. Furtka L=1,2m, h=1,8m. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Badania przed przystąpieniem do robót Przed przystąpieniem do robót Wykonawca powinien uzyskać od producentów zaświadczenie o jakości (atesty) oraz wykonać badania materiałów przeznaczonych do wykonania robót i przedstawić ich wyniki Inspektorowi w celu akceptacji materiałów. Do materiałów, których badania powinien przeprowadzić Wykonawca naleŝą materiały do wykonania fundamentów betonowych. Uwzględniając nieskomplikowany charakter robót fundamentowych, na wniosek Wykonawcy, Inspektor moŝe zwolnić go z potrzeby wykonania badań materiałów dla tych robót Badania w czasie wykonywania robót Badania materiałów w czasie wykonywania robót Wszystkie materiały dostarczone na budowę z zaświadczeniem o jakości (atestem) producenta powinny być sprawdzone w zakresie powierzchni wyrobu i jego wymiarów Kontrola w czasie wykonywania ogrodzenia W czasie wykonywania ogrodzenia naleŝy zbadać: a) zgodność wykonania ogrodzenia z przedmiotem zamówienia (lokalizacja, wymiary), b) prawidłowość wykonania dołów pod słupki, c) poprawność wykonania fundamentów pod słupki, d) poprawność ustawienia słupków, e) prawidłowość wykonania ogrodzenia, f) poprawność wykonania bram i furtek, 6.3. Kontrola jakości robót rozbiórkowych Kontrola jakości robót polega na wizualnej ocenie kompletności wykonanych robót rozbiórkowych. 7. OBMIAR ROBÓT 7.1. Jednostka obmiarowa Jednostką obmiarową ogrodzenia jest m 2. Obmiar polega na określeniu rzeczywistej długości ogrodzenia, łącznie z bramami i furtkami przy wysokości ogrodzenia 1,8 m. Jednostką obmiarową robót związanych z rozbiórką ogrodzeń jest m ODBIÓR ROBÓT Roboty uznaje się za wykonane zgodnie z przedmiotem zamówienia, ST i wymaganiami Inspektora, jeŝeli wszystkie pomiary i badania z zachowaniem tolerancji według pkt 6 dały wyniki pozytywne. 9. PODSTAWA PŁATNOŚCI 9.1. Cena jednostki obmiarowej Cena 1 m 2 ogrodzenia obejmuje: - prace pomiarowe i roboty przygotowawcze,

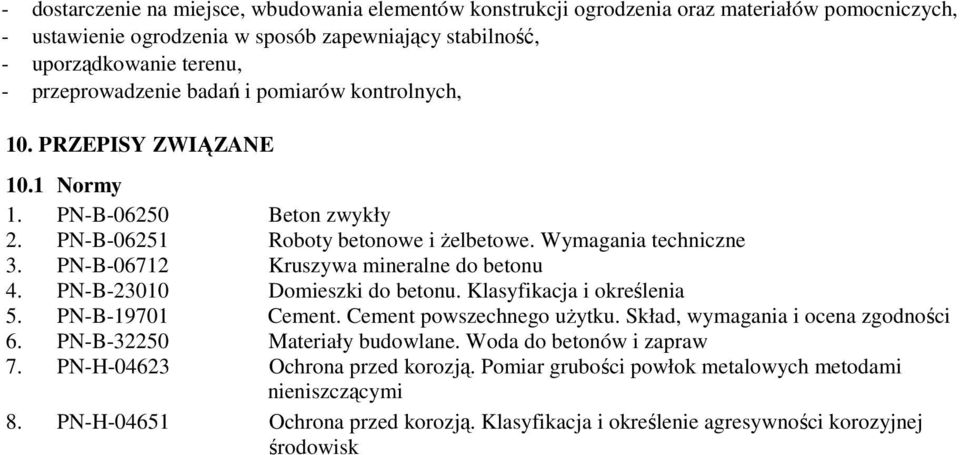

8 - dostarczenie na miejsce, wbudowania elementów konstrukcji ogrodzenia oraz materiałów pomocniczych, - ustawienie ogrodzenia w sposób zapewniający stabilność, - uporządkowanie terenu, - przeprowadzenie badań i pomiarów kontrolnych, 10. PRZEPISY ZWIĄZANE 10.1 Normy 1. PN-B Beton zwykły 2. PN-B Roboty betonowe i Ŝelbetowe. Wymagania techniczne 3. PN-B Kruszywa mineralne do betonu 4. PN-B Domieszki do betonu. Klasyfikacja i określenia 5. PN-B Cement. Cement powszechnego uŝytku. Skład, wymagania i ocena zgodności 6. PN-B Materiały budowlane. Woda do betonów i zapraw 7. PN-H Ochrona przed korozją. Pomiar grubości powłok metalowych metodami nieniszczącymi 8. PN-H Ochrona przed korozją. Klasyfikacja i określenie agresywności korozyjnej środowisk
