1 D NAWIERZCHNIA Z ASFALTOBETONU 0/20 WARSTWA WICA. 1. WSTP Przedmiot SST. Przedmiotem niniejszej SST s wymagania dotyczce wytworzenia mieszanki betonu asfaltowego oraz jej wbudowania w nawierzchni na dojazdach i na mocie przez rzek Struga w m.grady Zalewne w cigu drogi powiatowej nr 2648W Zakres stosowania SST. SST jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objtych SST. Ustalenia zawarte w niniejszej SST maj zastosowanie przy wytworzeniu mieszanki betonu asfaltowego i jej wbudowaniu na mocie i na dojazdach w warstw wic o gr. 4,0 cm Okrelenia podstawowe. Okrelenia podstawowe podane w niniejszej SST s zgodne z obowizujcymi polskimi normami i SST D-M "Wymagania ogólne", pkt Ogólne wymagania dotyczce robót. Ogólne wymagania dotyczce robót podano w SST D-M "Wymagania ogólne", pkt 1.5. Wykonawca robót jest odpowiedzialny za jako ich wykonania oraz za ich zgodno z Dokumentacj Projektow, SST i poleceniami Inspektora Nadzoru. 2. MATERIAŁY Warunki ogólne stosowania materiałów. Warunki ogólne stosowania materiałów, ich pozyskania i składowania podano w SST D-M "Wymagania ogólne", pkt Kruszywo Wymagania dla kruszyw. Do mieszanek mineralno-bitumicznych wytwarzanych i wbudowywanych na gorco stosuje si kruszywo łamane i naturalne uszlachetnione wg PN-87/B w proporcjach i o parametrach zalenych od rodzaju warstw nawierzchni na jak jest przeznaczona dana mieszanka. Wymagania podstawowe dla grysów podano w tablicy 1. Tablica 1. Wymagania podstawowe dla kruszywa łamanego - grysy. Lp Wyszczególnienie właciwoci Ruch ciki 1. cieralno w bbnie kulkowym: a). po pełnej liczbie obrotów, w % ubytku masy nie wicej ni: 25 b). po 1/5 pełnej liczby obrotów, w % ubytku masy w stosunku do ubytku masy po pełnej liczbie obrotów nie wicej ni: Nasikliwo w stosunku do suchej masy kruszywa, w % nie wicej ni: - frakcja 4-6,3 mm 1,5 39

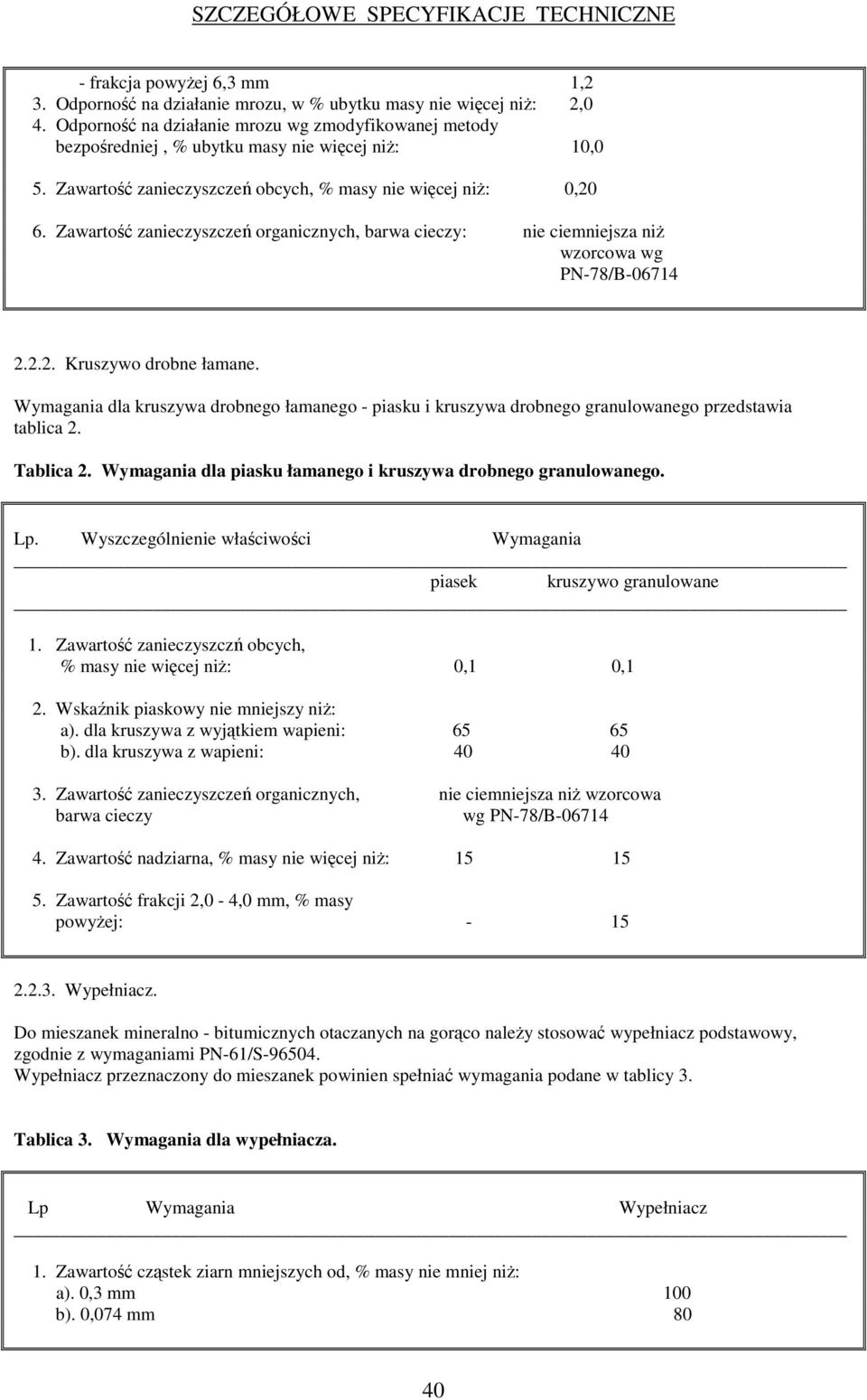

2 - frakcja powyej 6,3 mm 1,2 3. Odporno na działanie mrozu, w % ubytku masy nie wicej ni: 2,0 4. Odporno na działanie mrozu wg zmodyfikowanej metody bezporedniej, % ubytku masy nie wicej ni: 10,0 5. Zawarto zanieczyszcze obcych, % masy nie wicej ni: 0,20 6. Zawarto zanieczyszcze organicznych, barwa cieczy: nie ciemniejsza ni wzorcowa wg PN-78/B Kruszywo drobne łamane. Wymagania dla kruszywa drobnego łamanego - piasku i kruszywa drobnego granulowanego przedstawia tablica 2. Tablica 2. Wymagania dla piasku łamanego i kruszywa drobnego granulowanego. Lp. Wyszczególnienie właciwoci Wymagania piasek kruszywo granulowane 1. Zawarto zanieczyszcz obcych, % masy nie wicej ni: 0,1 0,1 2. Wskanik piaskowy nie mniejszy ni: a). dla kruszywa z wyjtkiem wapieni: b). dla kruszywa z wapieni: Zawarto zanieczyszcze organicznych, nie ciemniejsza ni wzorcowa barwa cieczy wg PN-78/B Zawarto nadziarna, % masy nie wicej ni: Zawarto frakcji 2,0-4,0 mm, % masy powyej: Wypełniacz. Do mieszanek mineralno - bitumicznych otaczanych na gorco naley stosowa wypełniacz podstawowy, zgodnie z wymaganiami PN-61/S Wypełniacz przeznaczony do mieszanek powinien spełnia wymagania podane w tablicy 3. Tablica 3. Wymagania dla wypełniacza. Lp Wymagania Wypełniacz 1. Zawarto czstek ziarn mniejszych od, % masy nie mniej ni: a). 0,3 mm 100 b). 0,074 mm 80 40

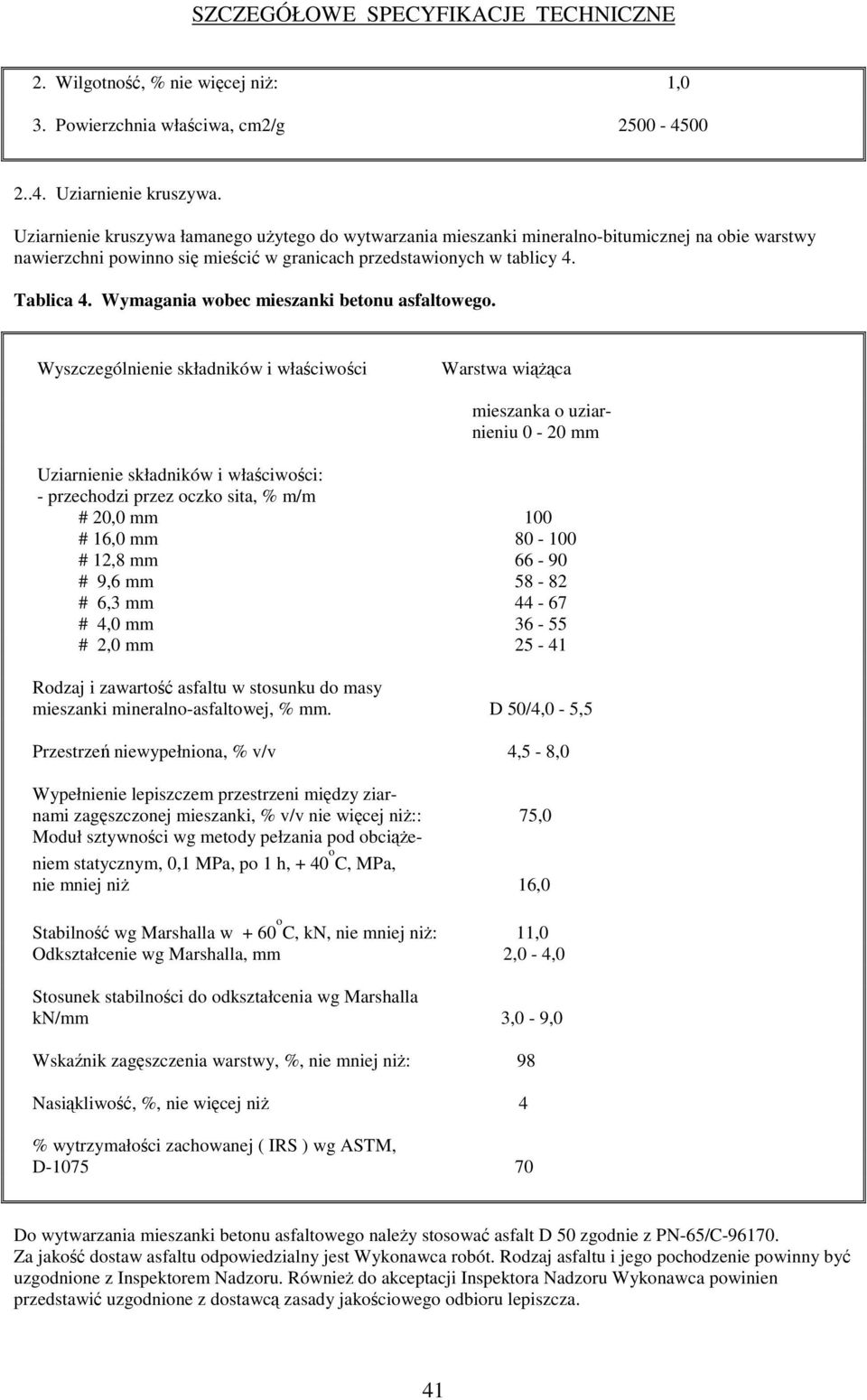

3 2. Wilgotno, % nie wicej ni: 1,0 3. Powierzchnia właciwa, cm2/g Uziarnienie kruszywa. Uziarnienie kruszywa łamanego uytego do wytwarzania mieszanki mineralno-bitumicznej na obie warstwy nawierzchni powinno si mieci w granicach przedstawionych w tablicy 4. Tablica 4. Wymagania wobec mieszanki betonu asfaltowego. Wyszczególnienie składników i właciwoci Warstwa wica mieszanka o uziarnieniu 0-20 mm Uziarnienie składników i właciwoci: - przechodzi przez oczko sita, % m/m # 20,0 mm 100 # 16,0 mm # 12,8 mm # 9,6 mm # 6,3 mm # 4,0 mm # 2,0 mm Rodzaj i zawarto asfaltu w stosunku do masy mieszanki mineralno-asfaltowej, % mm. D 50/4,0-5,5 Przestrze niewypełniona, % v/v 4,5-8,0 Wypełnienie lepiszczem przestrzeni midzy ziarnami zagszczonej mieszanki, % v/v nie wicej ni:: 75,0 Moduł sztywnoci wg metody pełzania pod obcie- niem statycznym, 0,1 MPa, po 1 h, + 40 o C, MPa, nie mniej ni 16,0 Stabilno wg Marshalla w + 60 o C, kn, nie mniej ni: 11,0 Odkształcenie wg Marshalla, mm 2,0-4,0 Stosunek stabilnoci do odkształcenia wg Marshalla kn/mm 3,0-9,0 Wskanik zagszczenia warstwy, %, nie mniej ni: 98 Nasikliwo, %, nie wicej ni 4 % wytrzymałoci zachowanej ( IRS ) wg ASTM, D Do wytwarzania mieszanki betonu asfaltowego naley stosowa asfalt D 50 zgodnie z PN-65/C Za jako dostaw asfaltu odpowiedzialny jest Wykonawca robót. Rodzaj asfaltu i jego pochodzenie powinny by uzgodnione z Inspektorem Nadzoru. Równie do akceptacji Inspektora Nadzoru Wykonawca powinien przedstawi uzgodnione z dostawc zasady jakociowego odbioru lepiszcza. 41

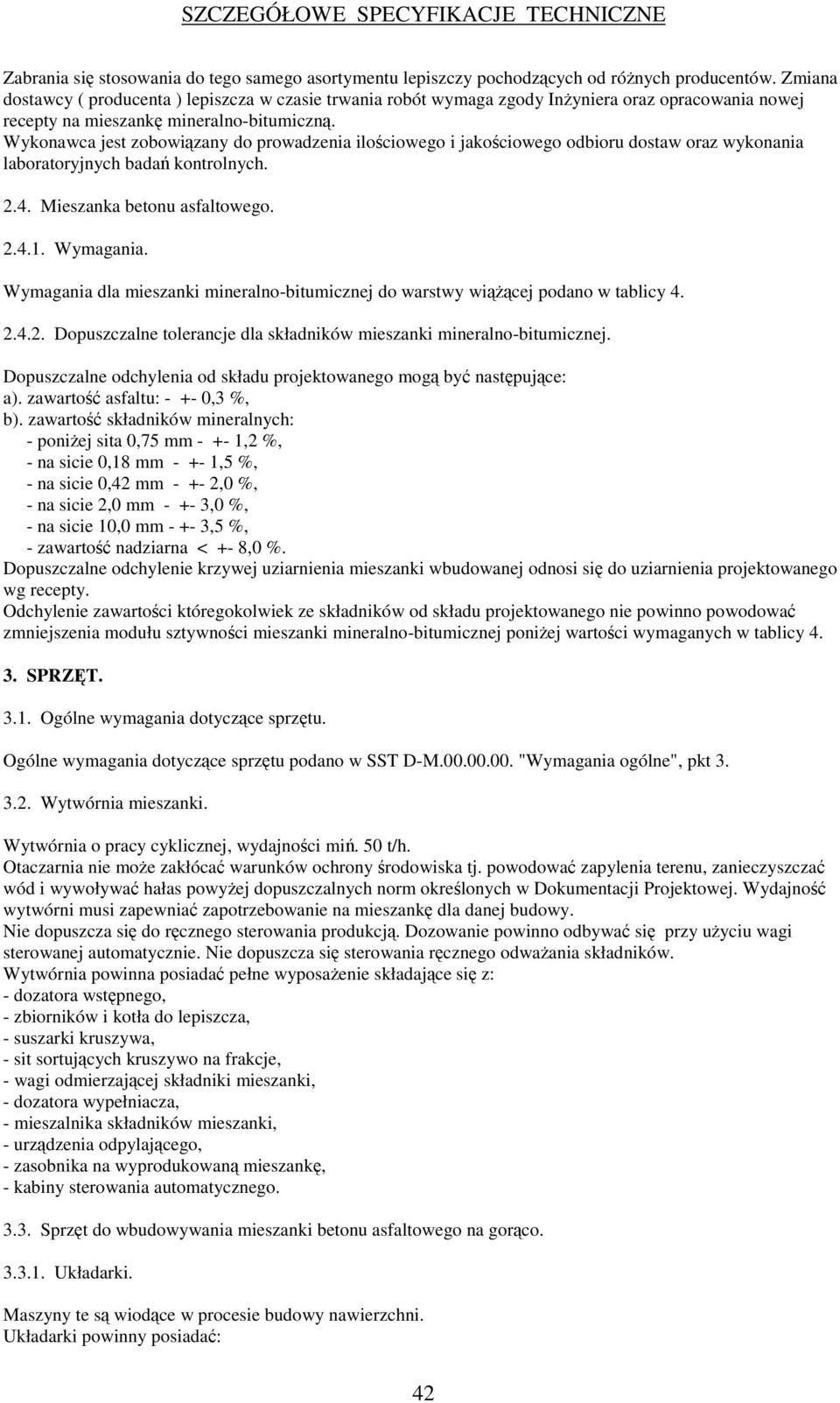

4 Zabrania si stosowania do tego samego asortymentu lepiszczy pochodzcych od rónych producentów. Zmiana dostawcy ( producenta ) lepiszcza w czasie trwania robót wymaga zgody Inyniera oraz opracowania nowej recepty na mieszank mineralno-bitumiczn. Wykonawca jest zobowizany do prowadzenia ilociowego i jakociowego odbioru dostaw oraz wykonania laboratoryjnych bada kontrolnych Mieszanka betonu asfaltowego Wymagania. Wymagania dla mieszanki mineralno-bitumicznej do warstwy wicej podano w tablicy Dopuszczalne tolerancje dla składników mieszanki mineralno-bitumicznej. Dopuszczalne odchylenia od składu projektowanego mog by nastpujce: a). zawarto asfaltu: ,3 %, b). zawarto składników mineralnych: - poniej sita 0,75 mm ,2 %, - na sicie 0,18 mm ,5 %, - na sicie 0,42 mm ,0 %, - na sicie 2,0 mm ,0 %, - na sicie 10,0 mm ,5 %, - zawarto nadziarna < +- 8,0 %. Dopuszczalne odchylenie krzywej uziarnienia mieszanki wbudowanej odnosi si do uziarnienia projektowanego wg recepty. Odchylenie zawartoci któregokolwiek ze składników od składu projektowanego nie powinno powodowa zmniejszenia modułu sztywnoci mieszanki mineralno-bitumicznej poniej wartoci wymaganych w tablicy SPRZT Ogólne wymagania dotyczce sprztu. Ogólne wymagania dotyczce sprztu podano w SST D-M "Wymagania ogólne", pkt Wytwórnia mieszanki. Wytwórnia o pracy cyklicznej, wydajnoci mi. 50 t/h. Otaczarnia nie moe zakłóca warunków ochrony rodowiska tj. powodowa zapylenia terenu, zanieczyszcza wód i wywoływa hałas powyej dopuszczalnych norm okrelonych w Dokumentacji Projektowej. Wydajno wytwórni musi zapewnia zapotrzebowanie na mieszank dla danej budowy. Nie dopuszcza si do rcznego sterowania produkcj. Dozowanie powinno odbywa si przy uyciu wagi sterowanej automatycznie. Nie dopuszcza si sterowania rcznego odwaania składników. Wytwórnia powinna posiada pełne wyposaenie składajce si z: - dozatora wstpnego, - zbiorników i kotła do lepiszcza, - suszarki kruszywa, - sit sortujcych kruszywo na frakcje, - wagi odmierzajcej składniki mieszanki, - dozatora wypełniacza, - mieszalnika składników mieszanki, - urzdzenia odpylajcego, - zasobnika na wyprodukowan mieszank, - kabiny sterowania automatycznego Sprzt do wbudowywania mieszanki betonu asfaltowego na gorco Układarki. Maszyny te s wiodce w procesie budowy nawierzchni. Układarki powinny posiada: 42

5 - odpowiedni wydajno, - pracowa w sposób cigły z szybkoci 2-6 m/min, - posiada płyt wibracyjn nadajc układanej warstwie wstpne zagszczenie, - urzdzenie podgrzewajce płyt wibracyjn, - urzdzenie sterujace poziomem układania, - moliwo zmiany szerokoci układania Sprzt do zagszczania. Do układania mieszanek mineralno-bitumicznych naley stosowa nastpujce walce: - walce gładkie stalowe statyczne lekkie i rednie, - walce gładkie stalowe statyczne trzywałowe rednie, - walce gładkie stalowe dwuwałowe wibracyjne lekkie, - walce ogumione cikie o regulowanym cinieniu w oponach w granicach 0,2-0,8 MPa, - walce mieszane typu K-12 z przednim wibracyjnym wałem gładkim stalowym i umieszczonymi na tylnej osi kołami pneumatycznymi bez bienika, - rczne zagszczarki spalinowe. Walce musz by wyposaone w: - system zwilania przy uyciu płynu w celu niedopuszczenia do przyklejania si mieszanki, - fartuchy osłonowe kół ( dotyczy walców ogumionych ) w celu utrzymania ich temperatury, - urzdzenie umoliwiajce regulacj cinienia w oponach w czasie wałowania, - wskaniki wibracji, czstotliwoci drga i siły wymuszajcej ( dotyczy walców wibracyjnych ), - balast umoliwiajcy zmian obcienia, - urzdzenie do obcinania krawdzi nawierzchni przy walcach gładkich. 4. TRANSPORT Ogólne wymagania dotyczce transportu. Ogólne wymagania dotyczce transportu podano w SST D-M "Wymagania ogólne" Transport mieszanki. Transport mieszanki z wytwórni do miejsca wbudowania powinien spełnia nastpujce warunki: - do transportu mona uywa samochodów samowyładowczych, - transport powinien by tak zorganizowany, aby nie dopuci do spadków temperatury przewoonej mieszanki z wytwórni do miejsca wbudowania poniej 10 % temperatury wyjciowej, - samochody powinny by duej ładownoci tj. mi 5 t, - samochody powinny by wyposaone w plandeki, którymi przykrywa si mieszank w czasie transportu. 5. WYKONANIE ROBÓT Ogólne zasady wykonywania robót. Ogólne zasady wykonywania robót podano w SST D-M "Wymagania ogólne", pkt Przygotowanie podłoa. Podłoe ( niej leca warstwa ) pod ułoenie kolejnej warstwy nawierzchni powinno by oczyszczone i skropione emulsj asfaltow Projektowanie i wytwarzanie mieszanek betonu asfaltowego Opracowanie recepty. Projektowana mieszanka powinna spełnia wymagania podane w tablicy 4 niniejszej SST. Za wykonanie recept odpowiada Wykonawca robót, który przedstawia je Inspektorowi Nadzoru do zatwierdzenia. Recepty powinny by opracowane dla konkretnych materiałów zaakceptowanych przez Inspektora Nadzoru do wbudowania i przy wykorzystaniu reprezentatywnych próbek tych materiałów. 43

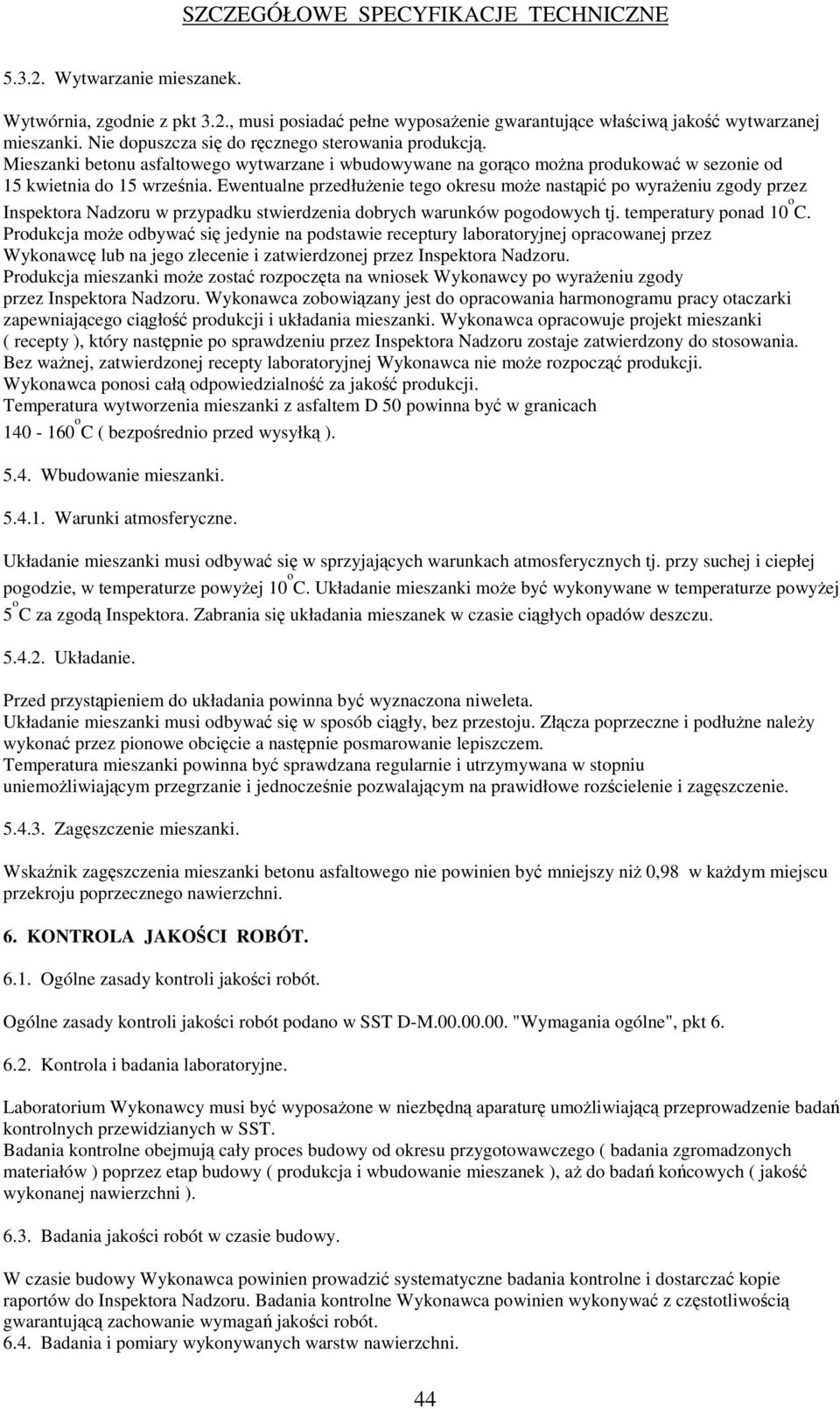

6 Wytwarzanie mieszanek. Wytwórnia, zgodnie z pkt 3.2., musi posiada pełne wyposaenie gwarantujce właciw jako wytwarzanej mieszanki. Nie dopuszcza si do rcznego sterowania produkcj. Mieszanki betonu asfaltowego wytwarzane i wbudowywane na gorco mona produkowa w sezonie od 15 kwietnia do 15 wrzenia. Ewentualne przedłuenie tego okresu moe nastpi po wyraeniu zgody przez Inspektora Nadzoru w przypadku stwierdzenia dobrych warunków pogodowych tj. temperatury ponad 10 o C. Produkcja moe odbywa si jedynie na podstawie receptury laboratoryjnej opracowanej przez Wykonawc lub na jego zlecenie i zatwierdzonej przez Inspektora Nadzoru. Produkcja mieszanki moe zosta rozpoczta na wniosek Wykonawcy po wyraeniu zgody przez Inspektora Nadzoru. Wykonawca zobowizany jest do opracowania harmonogramu pracy otaczarki zapewniajcego cigło produkcji i układania mieszanki. Wykonawca opracowuje projekt mieszanki ( recepty ), który nastpnie po sprawdzeniu przez Inspektora Nadzoru zostaje zatwierdzony do stosowania. Bez wanej, zatwierdzonej recepty laboratoryjnej Wykonawca nie moe rozpocz produkcji. Wykonawca ponosi cał odpowiedzialno za jako produkcji. Temperatura wytworzenia mieszanki z asfaltem D 50 powinna by w granicach o C ( bezporednio przed wysyłk ) Wbudowanie mieszanki Warunki atmosferyczne. Układanie mieszanki musi odbywa si w sprzyjajcych warunkach atmosferycznych tj. przy suchej i ciepłej pogodzie, w temperaturze powyej 10 o C. Układanie mieszanki moe by wykonywane w temperaturze powyej 5 o C za zgod Inspektora. Zabrania si układania mieszanek w czasie cigłych opadów deszczu Układanie. Przed przystpieniem do układania powinna by wyznaczona niweleta. Układanie mieszanki musi odbywa si w sposób cigły, bez przestoju. Złcza poprzeczne i podłune naley wykona przez pionowe obcicie a nastpnie posmarowanie lepiszczem. Temperatura mieszanki powinna by sprawdzana regularnie i utrzymywana w stopniu uniemoliwiajcym przegrzanie i jednoczenie pozwalajcym na prawidłowe rozcielenie i zagszczenie Zagszczenie mieszanki. Wskanik zagszczenia mieszanki betonu asfaltowego nie powinien by mniejszy ni 0,98 w kadym miejscu przekroju poprzecznego nawierzchni. 6. KONTROLA JAKOCI ROBÓT Ogólne zasady kontroli jakoci robót. Ogólne zasady kontroli jakoci robót podano w SST D-M "Wymagania ogólne", pkt Kontrola i badania laboratoryjne. Laboratorium Wykonawcy musi by wyposaone w niezbdn aparatur umoliwiajc przeprowadzenie bada kontrolnych przewidzianych w SST. Badania kontrolne obejmuj cały proces budowy od okresu przygotowawczego ( badania zgromadzonych materiałów ) poprzez etap budowy ( produkcja i wbudowanie mieszanek ), a do bada kocowych ( jako wykonanej nawierzchni ) Badania jakoci robót w czasie budowy. W czasie budowy Wykonawca powinien prowadzi systematyczne badania kontrolne i dostarcza kopie raportów do Inspektora Nadzoru. Badania kontrolne Wykonawca powinien wykonywa z czstotliwoci gwarantujc zachowanie wymaga jakoci robót Badania i pomiary wykonywanych warstw nawierzchni. 44

7 Równo warstw. Powierzchnia poszczególnych warstw nawierzchni powinna by równa i ukształtowana zgodnie z Dokumentacj Projektow. Pomiaru nierównoci w kierunku podłunym dokonuje si planografem w sposób cigły. Nierównoci poprzeczne naley mierzy 4 - metrow łat profilow co 100 m. Nierównoci nie powinny przekracza: - 5 mm - dla warstwy wicej, Niweleta nawierzchni. Niweleta nawierzchni powinna by zgodna z Dokumentacj Projektow. Tolerancja dla obu warstw wynosi +- 5 mm Szeroko nawierzchni. Szeroko poszczególnych warstw nawierzchni nie moe si róni od szerokoci projektowanej o wicej ni +- 5 cm. Sprawdzenie szerokoci warstwy wykonuje si przez pomiar bezporedni tam miernicz prostopadle do osi podłunej drogi Grubo nawierzchni. Grubo poszczególnych warstw nawierzchni powinna by zgodna z Dokumentacj Projektow. Grubo warstw Wykonawca powinien mierzy najpóniej w 24 godziny po jej wykonaniu, co najmniej w 2-ch losowo wybranych punktach na kade 600 m2 nawierzchni. Dopuszcza si tolerancj gruboci warstwy +- 5 mm Wymagania dotyczce zagszczenia. Wykonawca zobowizany jest do badania zagszczenia wykonywanych warstw nawierzchni. Wymagany wskanik zagszczenia wynosi do obu warstw 0, OBMIAR ROBÓT Ogólne zasady obmiaru robót. Ogólne zasady obmiaru robót podano w SST D-M "Wymagania ogólne", pkt Jednostka obmiarowa. Jednostk obmiarow jest 1 m2 wykonanej warstwy nawierzchni o okrelonej gruboci. 8. ODBIÓR ROBÓT. Ogólne zasady odbioru robót podano w SST D-M "Wymagania ogólne", pkt 8. Roboty uznaje si za wykonane zgodnie z Dokumentacj Projektow, SST i wymaganiami Inspektora Nadzoru, jeli wszystkie pomiary i badania, z zachowanymi tolerancjami wg pkt 6, dały wyniki pozytywne. 9. PŁATNO Ogólne ustalenia dotyczce podstawy płatnoci. Ogólne ustalenia dotyczce podstawy płatnoci podano w SST D-M "Wymagania ogólne", pkt Cena jednostki obmiarowej. Cena jednostkowa obejmuje: - prace pomiarowe i roboty przygotowawcze, - oznakowanie robót, - dostarczenie materiałów, 45

8 - opracowanie recepty laboratoryjnej, - wytwarzanie mieszanki z betonu asfaltowego na podstawie zatwierdzonej przez Inspektora Nadzoru recepty laboratoryjnej, - transport mieszanki do miejsca wbudowania, - dostarczenie i odwiezienie niezbdnego sprztu do wbudowania mieszanki, - mechaniczne rozłoenie mieszanki zgodnie z zaprojektowan gruboci, niwelet i spadkami poprzecznymi, zagszczenie, obcicie i posmarowanie krawdzi, - przeprowadzenie bada laboratoryjnych i pomiarów wymaganych w niniejszej SST. 10. PRZEPISY ZWIZANE. 1. PN-76/B-06714/00. Kruszywa mineralne. Badania. Postanowienia ogólne. 2. PN-65/C Przetwory naftowe. Asfalty drogowe. 3. PN/S Drogi samochodowe i lotniskowe. Nawierzchnie z mas betonu asfaltowego. 4. PN-61/S Drogi samochodowe. Wypełniacz kamienny do mas bitumicznych. 5. PN-84/ Kruszywo kamienne łamane do nawierzchni drogowej. 6. Zasady projektowania betonu asfaltowego o zwikszonej odpornoci na odkształcenia trwałe - Wydanie II uzupełnione, IBDiM, Warszawa 1995 r. 7. Wytyczne oznaczania odkształcenia i modułu mieszanek mineralno-bitumicznych metod pełzania pod obcieniem statycznym - IBDiM, Warszawa 1995 r. 46

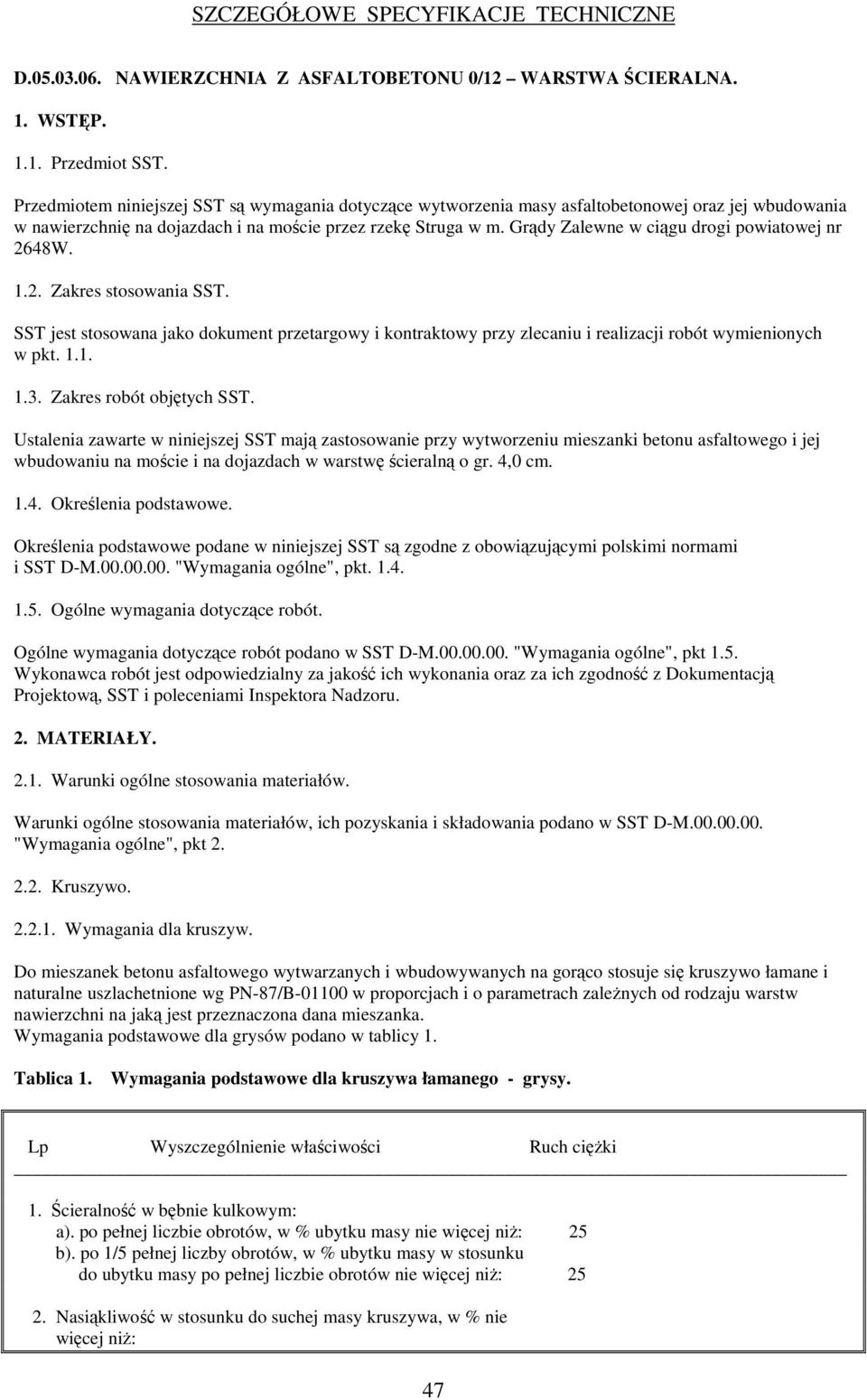

9 D NAWIERZCHNIA Z ASFALTOBETONU 0/12 WARSTWA CIERALNA. 1. WSTP Przedmiot SST. Przedmiotem niniejszej SST s wymagania dotyczce wytworzenia masy asfaltobetonowej oraz jej wbudowania w nawierzchni na dojazdach i na mocie przez rzek Struga w m. Grdy Zalewne w cigu drogi powiatowej nr 2648W Zakres stosowania SST. SST jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objtych SST. Ustalenia zawarte w niniejszej SST maj zastosowanie przy wytworzeniu mieszanki betonu asfaltowego i jej wbudowaniu na mocie i na dojazdach w warstw cieraln o gr. 4,0 cm Okrelenia podstawowe. Okrelenia podstawowe podane w niniejszej SST s zgodne z obowizujcymi polskimi normami i SST D-M "Wymagania ogólne", pkt Ogólne wymagania dotyczce robót. Ogólne wymagania dotyczce robót podano w SST D-M "Wymagania ogólne", pkt 1.5. Wykonawca robót jest odpowiedzialny za jako ich wykonania oraz za ich zgodno z Dokumentacj Projektow, SST i poleceniami Inspektora Nadzoru. 2. MATERIAŁY Warunki ogólne stosowania materiałów. Warunki ogólne stosowania materiałów, ich pozyskania i składowania podano w SST D-M "Wymagania ogólne", pkt Kruszywo Wymagania dla kruszyw. Do mieszanek betonu asfaltowego wytwarzanych i wbudowywanych na gorco stosuje si kruszywo łamane i naturalne uszlachetnione wg PN-87/B w proporcjach i o parametrach zalenych od rodzaju warstw nawierzchni na jak jest przeznaczona dana mieszanka. Wymagania podstawowe dla grysów podano w tablicy 1. Tablica 1. Wymagania podstawowe dla kruszywa łamanego - grysy. Lp Wyszczególnienie właciwoci Ruch ciki 1. cieralno w bbnie kulkowym: a). po pełnej liczbie obrotów, w % ubytku masy nie wicej ni: 25 b). po 1/5 pełnej liczby obrotów, w % ubytku masy w stosunku do ubytku masy po pełnej liczbie obrotów nie wicej ni: Nasikliwo w stosunku do suchej masy kruszywa, w % nie wicej ni: 47

10 - frakcja 4-6,3 mm 1,5 - frakcja powyej 6,3 mm 1,2 3. Odporno na działanie mrozu, w % ubytku masy nie wicej ni: 2,0 4. Odporno na działanie mrozu wg zmodyfikowanej metody bezporedniej, % ubytku masy nie wicej ni: 10,0 5. Zawarto zanieczyszcze obcych, % masy nie wicej ni: 0,20 6. Zawarto zanieczyszcze organicznych, barwa cieczy: nie ciemniejsza ni wzorcowa wg PN-78/B Kruszywo drobne łamane. Wymagania dla kruszywa drobnego łamanego - piasku i kruszywa drobnego granulowanego przedstawia tablica 2. Tablica 2. Wymagania dla piasku łamanego i kruszywa drobnego granulowanego. Lp. Wyszczególnienie właciwoci Wymagania piasek kruszywo granulowane 1. Zawarto zanieczyszcze obcych, % masy nie wicej ni: 0,1 0,1 2. Wskanik piaskowy nie mniejszy ni: a). dla kruszywa z wyjtkiem wapieni: b). dla kruszywa z wapieni: Zawarto zanieczyszcze organicznych, nie ciemniejsza ni wzorcowa barwa cieczy wg PN-78/B Zawarto nadziarna, % masy nie wicej ni: Zawarto frakcji 2,0-4,0 mm, % masy powyej: Wypełniacz. Do mieszanek masy betonu asfaltowego otaczanych na gorco naley stosowa wypełniacz podstawowy, zgodnie z wymaganiami PN-61/S Wypełniacz przeznaczony do mieszanek powinien spełnia wymagania podane w tablicy 3. Tablica 3. Wymagania dla wypełniacza. Lp Wymagania Wypełniacz 1. Zawarto czstek ziarn mniejszych od, % masy nie mniej ni: a). 0,3 mm

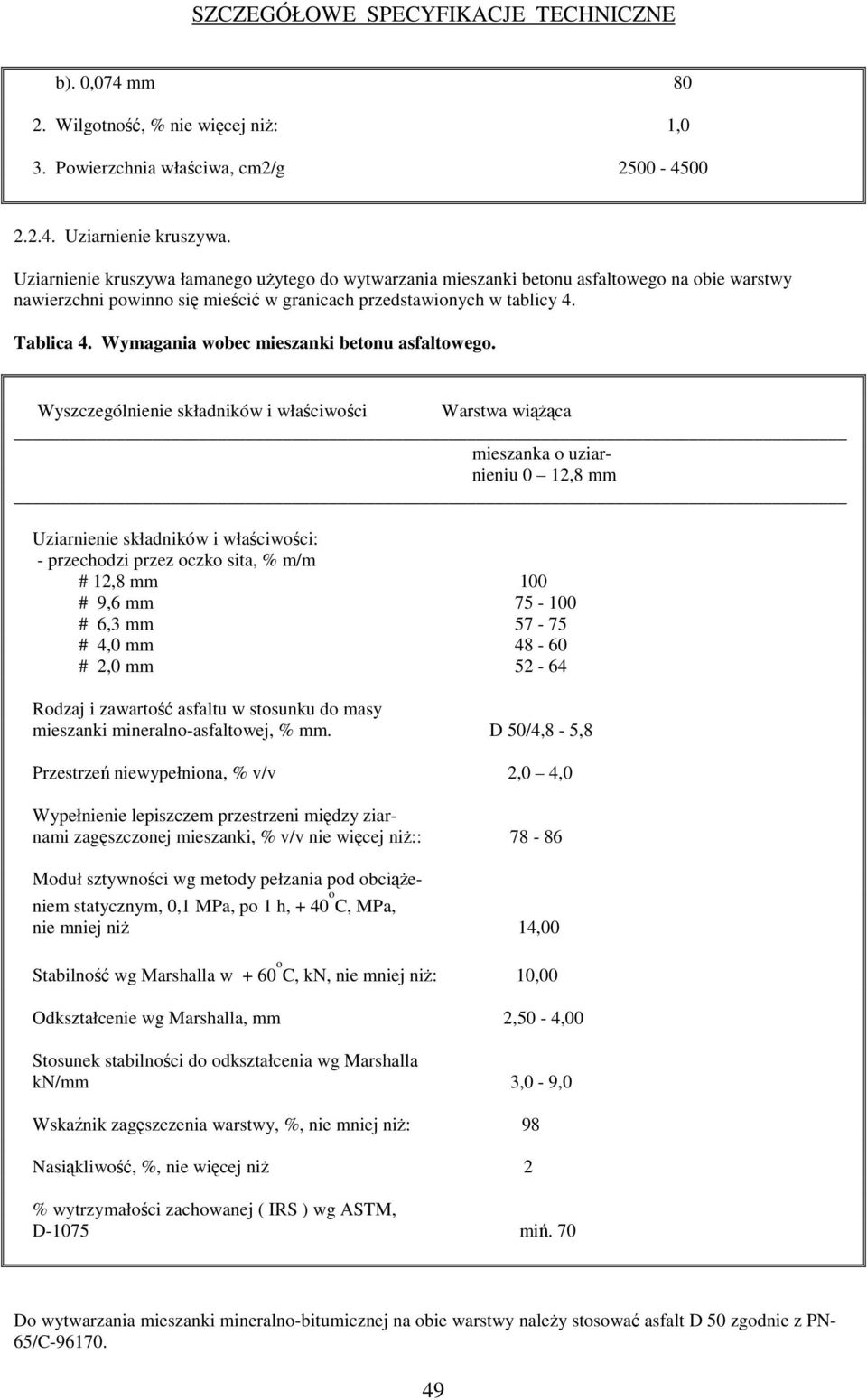

11 b). 0,074 mm Wilgotno, % nie wicej ni: 1,0 3. Powierzchnia właciwa, cm2/g Uziarnienie kruszywa. Uziarnienie kruszywa łamanego uytego do wytwarzania mieszanki betonu asfaltowego na obie warstwy nawierzchni powinno si mieci w granicach przedstawionych w tablicy 4. Tablica 4. Wymagania wobec mieszanki betonu asfaltowego. Wyszczególnienie składników i właciwoci Warstwa wica mieszanka o uziarnieniu 0 12,8 mm Uziarnienie składników i właciwoci: - przechodzi przez oczko sita, % m/m # 12,8 mm 100 # 9,6 mm # 6,3 mm # 4,0 mm # 2,0 mm Rodzaj i zawarto asfaltu w stosunku do masy mieszanki mineralno-asfaltowej, % mm. D 50/4,8-5,8 Przestrze niewypełniona, % v/v 2,0 4,0 Wypełnienie lepiszczem przestrzeni midzy ziarnami zagszczonej mieszanki, % v/v nie wicej ni:: Moduł sztywnoci wg metody pełzania pod obcie- niem statycznym, 0,1 MPa, po 1 h, + 40 o C, MPa, nie mniej ni 14,00 Stabilno wg Marshalla w + 60 o C, kn, nie mniej ni: 10,00 Odkształcenie wg Marshalla, mm 2,50-4,00 Stosunek stabilnoci do odkształcenia wg Marshalla kn/mm 3,0-9,0 Wskanik zagszczenia warstwy, %, nie mniej ni: 98 Nasikliwo, %, nie wicej ni 2 % wytrzymałoci zachowanej ( IRS ) wg ASTM, D-1075 mi. 70 Do wytwarzania mieszanki mineralno-bitumicznej na obie warstwy naley stosowa asfalt D 50 zgodnie z PN- 65/C

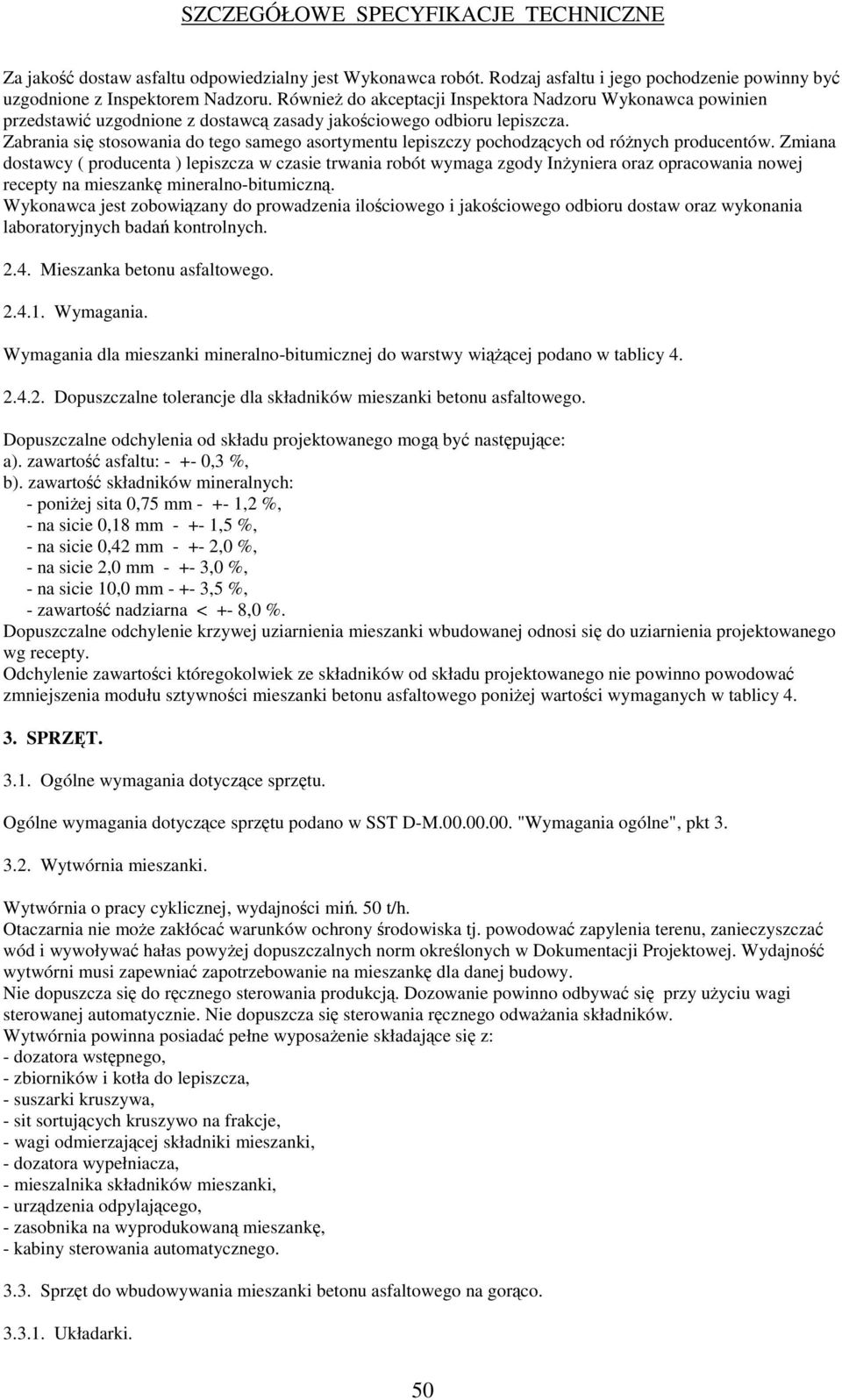

12 Za jako dostaw asfaltu odpowiedzialny jest Wykonawca robót. Rodzaj asfaltu i jego pochodzenie powinny by uzgodnione z Inspektorem Nadzoru. Równie do akceptacji Inspektora Nadzoru Wykonawca powinien przedstawi uzgodnione z dostawc zasady jakociowego odbioru lepiszcza. Zabrania si stosowania do tego samego asortymentu lepiszczy pochodzcych od rónych producentów. Zmiana dostawcy ( producenta ) lepiszcza w czasie trwania robót wymaga zgody Inyniera oraz opracowania nowej recepty na mieszank mineralno-bitumiczn. Wykonawca jest zobowizany do prowadzenia ilociowego i jakociowego odbioru dostaw oraz wykonania laboratoryjnych bada kontrolnych Mieszanka betonu asfaltowego Wymagania. Wymagania dla mieszanki mineralno-bitumicznej do warstwy wicej podano w tablicy Dopuszczalne tolerancje dla składników mieszanki betonu asfaltowego. Dopuszczalne odchylenia od składu projektowanego mog by nastpujce: a). zawarto asfaltu: ,3 %, b). zawarto składników mineralnych: - poniej sita 0,75 mm ,2 %, - na sicie 0,18 mm ,5 %, - na sicie 0,42 mm ,0 %, - na sicie 2,0 mm ,0 %, - na sicie 10,0 mm ,5 %, - zawarto nadziarna < +- 8,0 %. Dopuszczalne odchylenie krzywej uziarnienia mieszanki wbudowanej odnosi si do uziarnienia projektowanego wg recepty. Odchylenie zawartoci któregokolwiek ze składników od składu projektowanego nie powinno powodowa zmniejszenia modułu sztywnoci mieszanki betonu asfaltowego poniej wartoci wymaganych w tablicy SPRZT Ogólne wymagania dotyczce sprztu. Ogólne wymagania dotyczce sprztu podano w SST D-M "Wymagania ogólne", pkt Wytwórnia mieszanki. Wytwórnia o pracy cyklicznej, wydajnoci mi. 50 t/h. Otaczarnia nie moe zakłóca warunków ochrony rodowiska tj. powodowa zapylenia terenu, zanieczyszcza wód i wywoływa hałas powyej dopuszczalnych norm okrelonych w Dokumentacji Projektowej. Wydajno wytwórni musi zapewnia zapotrzebowanie na mieszank dla danej budowy. Nie dopuszcza si do rcznego sterowania produkcj. Dozowanie powinno odbywa si przy uyciu wagi sterowanej automatycznie. Nie dopuszcza si sterowania rcznego odwaania składników. Wytwórnia powinna posiada pełne wyposaenie składajce si z: - dozatora wstpnego, - zbiorników i kotła do lepiszcza, - suszarki kruszywa, - sit sortujcych kruszywo na frakcje, - wagi odmierzajcej składniki mieszanki, - dozatora wypełniacza, - mieszalnika składników mieszanki, - urzdzenia odpylajcego, - zasobnika na wyprodukowan mieszank, - kabiny sterowania automatycznego Sprzt do wbudowywania mieszanki betonu asfaltowego na gorco Układarki. 50

13 Maszyny te s wiodce w procesie budowy nawierzchni. Układarki powinny posiada: - odpowiedni wydajno, - pracowa w sposób cigły z szybkoci 2-6 m/min, - posiada płyt wibracyjn nadajc układanej warstwie wstpne zagszczenie, - urzdzenie podgrzewajce płyt wibracyjn, - urzdzenie sterujce poziomem układania, - moliwo zmiany szerokoci układania Sprzt do zagszczania. Do układania mieszanek mineralno-bitumicznych naley stosowa nastpujce walce: - walce gładkie stalowe statyczne lekkie i rednie, - walce gładkie stalowe statyczne trzywałowe rednie, - walce gładkie stalowe dwuwałowe wibracyjne lekkie, - walce ogumione cikie o regulowanym cinieniu w oponach w granicach 0,2-0,8 MPa, - walce mieszane typu K-12 z przednim wibracyjnym wałem gładkim stalowym i umieszczonymi na tylnej osi kołami pneumatycznymi bez bienika, - rczne zagszczarki spalinowe. Walce musz by wyposaone w: - system zwilania przy uyciu płynu w celu niedopuszczenia do przyklejania si mieszanki, - fartuchy osłonowe kół ( dotyczy walców ogumionych ) w celu utrzymania ich temperatury, - urzdzenie umoliwiajce regulacj cinienia w oponach w czasie wałowania, - wskaniki wibracji, czstotliwoci drga i siły wymuszajcej ( dotyczy walców wibracyjnych ), - balast umoliwiajcy zmian obcienia, - urzdzenie do obcinania krawdzi nawierzchni przy walcach gładkich. 4. TRANSPORT Ogólne wymagania dotyczce transportu. Ogólne wymagania dotyczce transportu podano w SST D-M "Wymagania ogólne", pkt Transport mieszanki. Transport mieszanki z wytwórni do miejsca wbudowania powinien spełnia nastpujce warunki: - do transportu mona uywa samochodów samowyładowczych, - transport powinien by tak zorganizowany, aby nie dopuci do spadków temperatury przewoonej mieszanki z wytwórni do miejsca wbudowania poniej 10 % temperatury wyjciowej, - samochody powinny by duej ładownoci tj. mi 5 t, - samochody powinny by wyposaone w plandeki, którymi przykrywa si mieszank w czasie transportu. 5. WYKONANIE ROBÓT Ogólne zasady wykonywania robót. Ogólne zasady wykonywania robót podano w SST D-M "Wymagania ogólne", pkt Przygotowanie podłoa. Podłoe ( niej leca warstwa ) pod ułoenie kolejnej warstwy nawierzchni powinno by oczyszczone i skropione emulsj asfaltow Projektowanie i wytwarzanie mieszanek betonu asfaltowego Opracowanie recepty. Projektowana mieszanka powinna spełnia wymagania podane w tablicy 4 niniejszej SST. 51

14 Za wykonanie recept odpowiada Wykonawca robót, który przedstawia je Inspektorowi Nadzoru do zatwierdzenia. Recepty powinny by opracowane dla konkretnych materiałów zaakceptowanych przez Inspektora Nadzoru do wbudowania i przy wykorzystaniu reprezentatywnych próbek tych materiałów Wytwarzanie mieszanek. Wytwórnia, zgodnie z pkt 3.2., musi posiada pełne wyposaenie gwarantujce właciw jako wytwarzanej mieszanki. Nie dopuszcza si do rcznego sterowania produkcj. Mieszanki betonu asfaltowego wytwarzane i wbudowywane na gorco mona produkowa w sezonie od 15 kwietnia do 15 wrzenia. Ewentualne przedłuenie tego okresu moe nastpi po wyraeniu zgody przez Inspektora Nadzoru w przypadku stwierdzenia dobrych warunków pogodowych tj. temperatury ponad 10 o C. Produkcja moe odbywa si jedynie na podstawie receptury laboratoryjnej opracowanej przez Wykonawc lub na jego zlecenie i zatwierdzonej przez Inspektora Nadzoru. Produkcja mieszanki moe zosta rozpoczta na wniosek Wykonawcy po wyraeniu zgody przez Inspektora Nadzoru. Wykonawca zobowizany jest do opracowania harmonogramu pracy otaczarki zapewniajcego cigło produkcji i układania mieszanki. Wykonawca opracowuje projekt mieszanki ( recepty ), który nastpnie po sprawdzeniu przez Inspektora Nadzoru zostaje zatwierdzony do stosowania. Bez wanej, zatwierdzonej recepty laboratoryjnej Wykonawca nie moe rozpocz produkcji. Wykonawca ponosi cał odpowiedzialno za jako produkcji. Temperatura wytworzenia mieszanki z asfaltem D 50 powinna by w granicach o C ( bezporednio przed wysyłk ) Wbudowanie mieszanki Warunki atmosferyczne. Układanie mieszanki musi odbywa si w sprzyjajcych warunkach atmosferycznych tj. przy suchej i ciepłej pogodzie, w temperaturze powyej 10 o C. Układanie mieszanki moe by wykonywane w temperaturze powyej 5 o C za zgod Inspektora. Zabrania si układania mieszanek w czasie cigłych opadów deszczu Układanie. Przed przystpieniem do układania powinna by wyznaczona niweleta. Układanie mieszanki musi odbywa si w sposób cigły, bez przestoju. Złcza poprzeczne i podłune naley wykona przez pionowe obcicie a nastpnie posmarowanie lepiszczem. Temperatura mieszanki powinna by sprawdzana regularnie i utrzymywana w stopniu uniemoliwiajcym przegrzanie i jednoczenie pozwalajcym na prawidłowe rozcielenie i zagszczenie Zagszczenie mieszanki. Wskanik zagszczenia mieszanki betonu asfaltowego nie powinien by mniejszy ni 0,98 w kadym miejscu przekroju poprzecznego nawierzchni. 6. KONTROLA JAKOCI ROBÓT Ogólne zasady kontroli jakoci robót. Ogólne zasady kontroli jakoci robót podano w SST D-M "Wymagania ogólne", pkt Kontrola i badania laboratoryjne. Laboratorium Wykonawcy musi by wyposaone w niezbdn aparatur umoliwiajc przeprowadzenie bada kontrolnych przewidzianych w SST. Badania kontrolne obejmuj cały proces budowy od okresu przygotowawczego ( badania zgromadzonych materiałów ) poprzez etap budowy ( produkcja i wbudowanie mieszanek ), a do bada kocowych ( jako wykonanej nawierzchni ). 52

15 6.3. Badania jakoci robót w czasie budowy. W czasie budowy Wykonawca powinien prowadzi systematyczne badania kontrolne i dostarcza kopie raportów do Inspektora Nadzoru. Badania kontrolne Wykonawca powinien wykonywa z czstotliwoci gwarantujc zachowanie wymaga jakoci robót Badania i pomiary wykonywanych warstw nawierzchni Równo warstw. Powierzchnia poszczególnych warstw nawierzchni powinna by równa i ukształtowana zgodnie z Dokumentacj Projektow. Pomiaru nierównoci w kierunku podłunym dokonuje si planografem w sposób cigły. Nierównoci poprzeczne naley mierzy 4 - metrow łat profilow co 100 m. Nierównoci nie powinny przekracza: - 4 mm - dla warstwy cieralnej Niweleta nawierzchni. Niweleta nawierzchni powinna by zgodna z Dokumentacj Projektow. Tolerancja dla obu warstw wynosi +- 5 mm Szeroko nawierzchni. Szeroko poszczególnych warstw nawierzchni nie moe si róni od szerokoci projektowanej o wicej ni +- 5 cm. Sprawdzenie szerokoci warstwy wykonuje si przez pomiar bezporedni tam miernicz prostopadle do osi podłunej drogi Grubo nawierzchni. Grubo poszczególnych warstw nawierzchni powinna by zgodna z Dokumentacj Projektow. Grubo warstw Wykonawca powinien mierzy najpóniej w 24 godziny po jej wykonaniu, co najmniej w 2-ch losowo wybranych punktach na kade 600 m2 nawierzchni. Dopuszcza si tolerancj gruboci warstwy +- 5 mm Wymagania dotyczce zagszczenia. Wykonawca zobowizany jest do badania zagszczenia wykonywanych warstw nawierzchni. Wymagany wskanik zagszczenia wynosi do obu warstw 0, OBMIAR ROBÓT Ogólne zasady obmiaru robót. Ogólne zasady obmiaru robót podano w SST D-M "Wymagania ogólne", pkt Jednostka obmiarowa. Jednostk obmiarow jest 1 m2 wykonanej warstwy nawierzchni o okrelonej gruboci. 8. ODBIÓR ROBÓT. Ogólne zasady odbioru robót podano w SST D-M "Wymagania ogólne", pkt 8. Roboty uznaje si za wykonane zgodnie z Dokumentacj Projektow, SST i wymaganiami Inspektora Nadzoru, jeli wszystkie pomiary i badania, z zachowanymi tolerancjami wg pkt 6, dały wyniki pozytywne. 9. PŁATNO Ogólne ustalenia dotyczce podstawy płatnoci. Ogólne ustalenia dotyczce podstawy płatnoci podano w SST D-M "Wymagania ogólne", pkt 9. 53

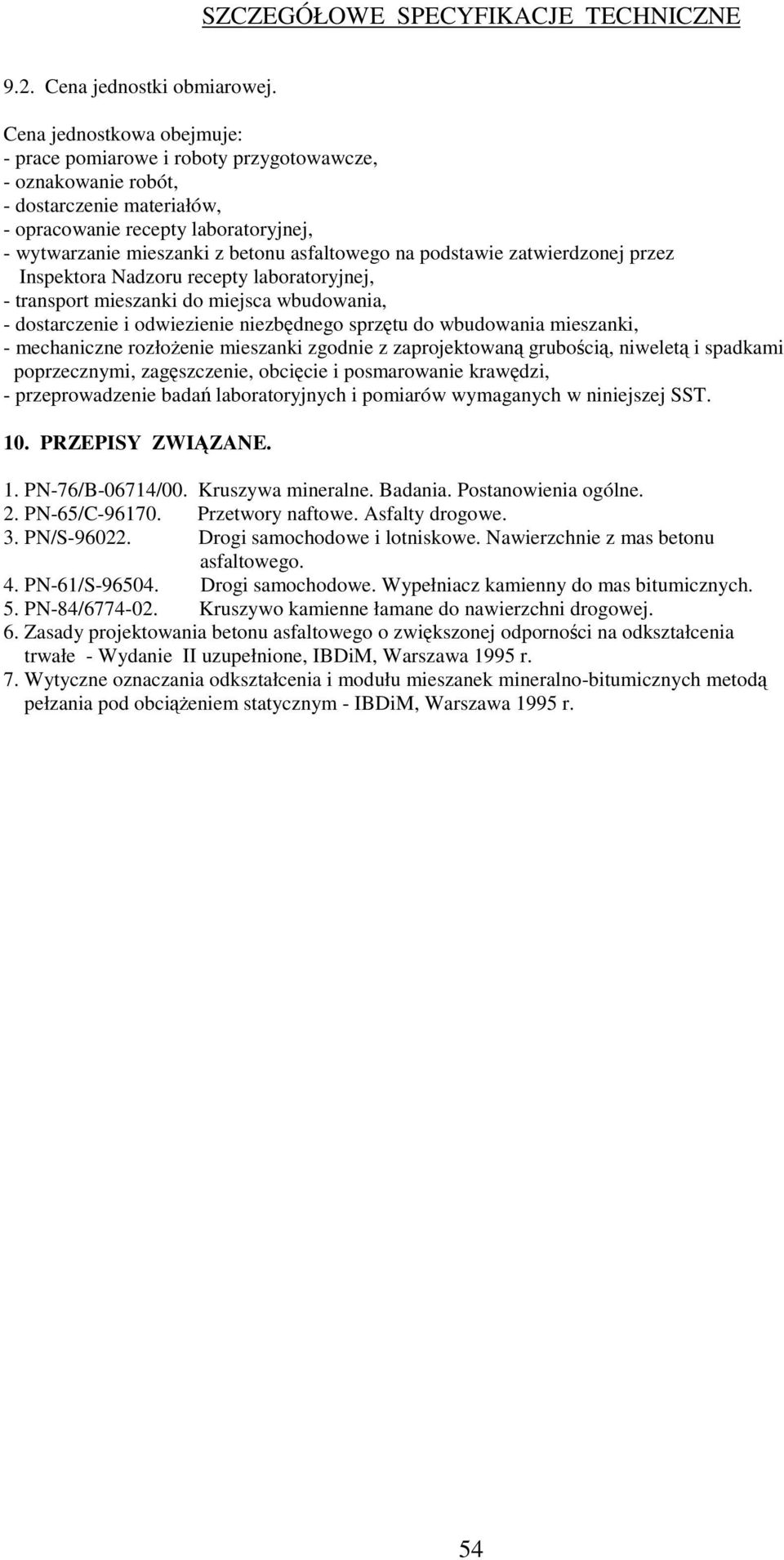

16 9.2. Cena jednostki obmiarowej. Cena jednostkowa obejmuje: - prace pomiarowe i roboty przygotowawcze, - oznakowanie robót, - dostarczenie materiałów, - opracowanie recepty laboratoryjnej, - wytwarzanie mieszanki z betonu asfaltowego na podstawie zatwierdzonej przez Inspektora Nadzoru recepty laboratoryjnej, - transport mieszanki do miejsca wbudowania, - dostarczenie i odwiezienie niezbdnego sprztu do wbudowania mieszanki, - mechaniczne rozłoenie mieszanki zgodnie z zaprojektowan gruboci, niwelet i spadkami poprzecznymi, zagszczenie, obcicie i posmarowanie krawdzi, - przeprowadzenie bada laboratoryjnych i pomiarów wymaganych w niniejszej SST. 10. PRZEPISY ZWIZANE. 1. PN-76/B-06714/00. Kruszywa mineralne. Badania. Postanowienia ogólne. 2. PN-65/C Przetwory naftowe. Asfalty drogowe. 3. PN/S Drogi samochodowe i lotniskowe. Nawierzchnie z mas betonu asfaltowego. 4. PN-61/S Drogi samochodowe. Wypełniacz kamienny do mas bitumicznych. 5. PN-84/ Kruszywo kamienne łamane do nawierzchni drogowej. 6. Zasady projektowania betonu asfaltowego o zwikszonej odpornoci na odkształcenia trwałe - Wydanie II uzupełnione, IBDiM, Warszawa 1995 r. 7. Wytyczne oznaczania odkształcenia i modułu mieszanek mineralno-bitumicznych metod pełzania pod obcieniem statycznym - IBDiM, Warszawa 1995 r. 54
