SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA DOCIEPLENIA BUDYNKU URZĘDU MIEJSKIEGO W OLECKU, PLAC WOLNOŚCI 3 PRACE WYKONYWANE METODĄ LEKKĄ-MOKRĄ

Transkrypt

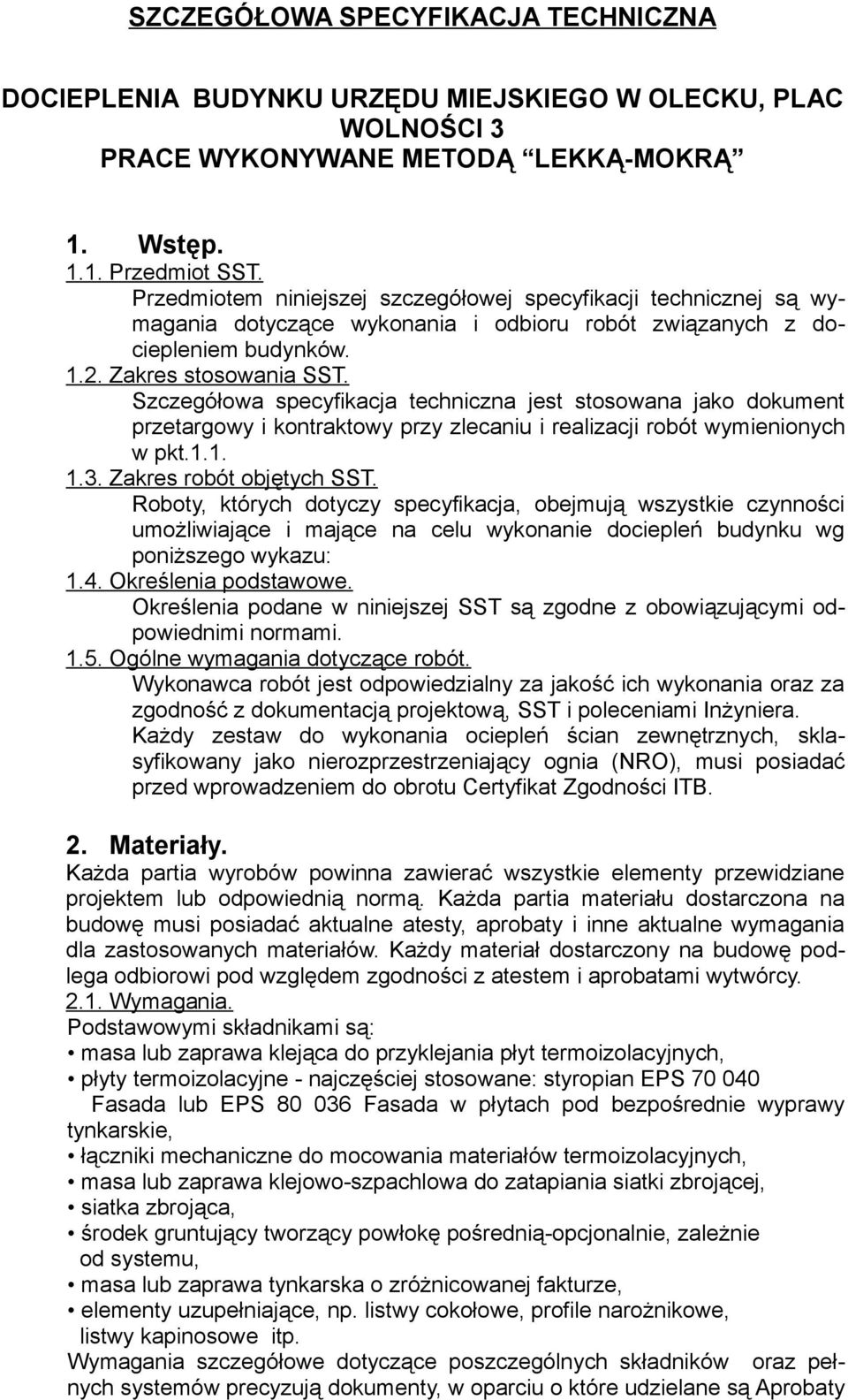

1 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA DOCIEPLENIA BUDYNKU URZĘDU MIEJSKIEGO W OLECKU, PLAC WOLNOŚCI 3 PRACE WYKONYWANE METODĄ LEKKĄ-MOKRĄ 1. Wstęp Przedmiot SST. Przedmiotem niniejszej szczegółowej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót związanych z dociepleniem budynków Zakres stosowania SST. Szczegółowa specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objętych SST. Roboty, których dotyczy specyfikacja, obejmują wszystkie czynności umożliwiające i mające na celu wykonanie dociepleń budynku wg poniższego wykazu: 1.4. Określenia podstawowe. Określenia podane w niniejszej SST są zgodne z obowiązującymi odpowiednimi normami Ogólne wymagania dotyczące robót. Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z dokumentacją projektową, SST i poleceniami Inżyniera. Każdy zestaw do wykonania ociepleń ścian zewnętrznych, sklasyfikowany jako nierozprzestrzeniający ognia (NRO), musi posiadać przed wprowadzeniem do obrotu Certyfikat Zgodności ITB. 2. Materiały. Każda partia wyrobów powinna zawierać wszystkie elementy przewidziane projektem lub odpowiednią normą. Każda partia materiału dostarczona na budowę musi posiadać aktualne atesty, aprobaty i inne aktualne wymagania dla zastosowanych materiałów. Każdy materiał dostarczony na budowę podlega odbiorowi pod względem zgodności z atestem i aprobatami wytwórcy Wymagania. Podstawowymi składnikami są: masa lub zaprawa klejąca do przyklejania płyt termoizolacyjnych, płyty termoizolacyjne - najczęściej stosowane: styropian EPS Fasada lub EPS Fasada w płytach pod bezpośrednie wyprawy tynkarskie, łączniki mechaniczne do mocowania materiałów termoizolacyjnych, masa lub zaprawa klejowo-szpachlowa do zatapiania siatki zbrojącej, siatka zbrojąca, środek gruntujący tworzący powłokę pośrednią-opcjonalnie, zależnie od systemu, masa lub zaprawa tynkarska o zróżnicowanej fakturze, elementy uzupełniające, np. listwy cokołowe, profile narożnikowe, listwy kapinosowe itp. Wymagania szczegółowe dotyczące poszczególnych składników oraz pełnych systemów precyzują dokumenty, w oparciu o które udzielane są Aprobaty

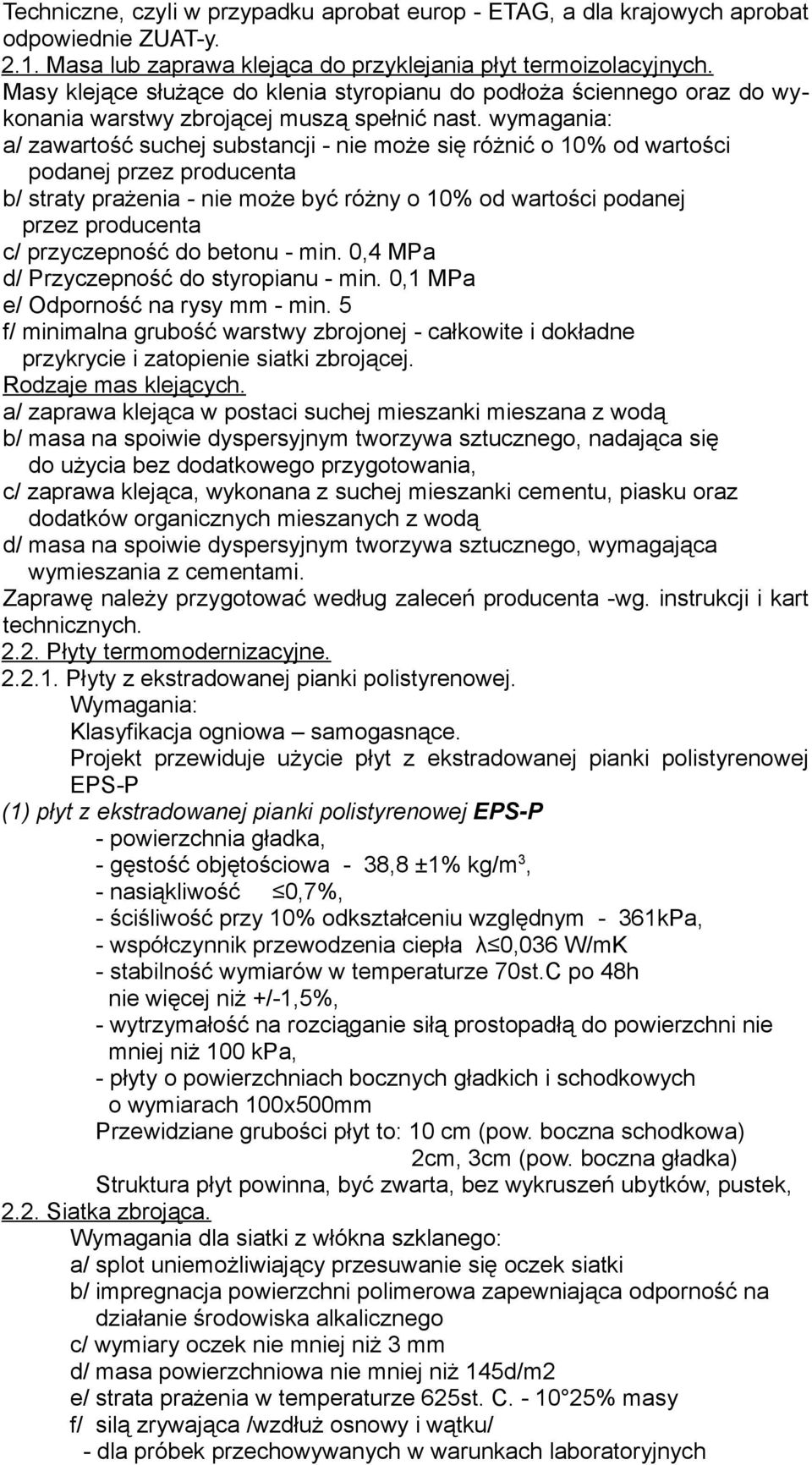

2 Techniczne, czyli w przypadku aprobat europ - ETAG, a dla krajowych aprobat odpowiednie ZUAT-y Masa lub zaprawa klejąca do przyklejania płyt termoizolacyjnych. Masy klejące służące do klenia styropianu do podłoża ściennego oraz do wykonania warstwy zbrojącej muszą spełnić nast. wymagania: a/ zawartość suchej substancji - nie może się różnić o 10% od wartości podanej przez producenta b/ straty prażenia - nie może być różny o 10% od wartości podanej przez producenta c/ przyczepność do betonu - min. 0,4 MPa d/ Przyczepność do styropianu - min. 0,1 MPa e/ Odporność na rysy mm - min. 5 f/ minimalna grubość warstwy zbrojonej - całkowite i dokładne przykrycie i zatopienie siatki zbrojącej. Rodzaje mas klejących. a/ zaprawa klejąca w postaci suchej mieszanki mieszana z wodą b/ masa na spoiwie dyspersyjnym tworzywa sztucznego, nadająca się do użycia bez dodatkowego przygotowania, c/ zaprawa klejąca, wykonana z suchej mieszanki cementu, piasku oraz dodatków organicznych mieszanych z wodą d/ masa na spoiwie dyspersyjnym tworzywa sztucznego, wymagająca wymieszania z cementami. Zaprawę należy przygotować według zaleceń producenta -wg. instrukcji i kart technicznych Płyty termomodernizacyjne Płyty z ekstradowanej pianki polistyrenowej. Wymagania: Klasyfikacja ogniowa samogasnące. Projekt przewiduje użycie płyt z ekstradowanej pianki polistyrenowej EPS-P (1) płyt z ekstradowanej pianki polistyrenowej EPS-P - powierzchnia gładka, - gęstość objętościowa - 38,8 ±1% kg/m 3, - nasiąkliwość 0,7%, - ściśliwość przy 10% odkształceniu względnym - 361kPa, - współczynnik przewodzenia ciepła λ 0,036 W/mK - stabilność wymiarów w temperaturze 70st.C po 48h nie więcej niż +/-1,5%, - wytrzymałość na rozciąganie siłą prostopadłą do powierzchni nie mniej niż 100 kpa, - płyty o powierzchniach bocznych gładkich i schodkowych o wymiarach 100x500mm Przewidziane grubości płyt to: 10 cm (pow. boczna schodkowa) 2cm, 3cm (pow. boczna gładka) Struktura płyt powinna, być zwarta, bez wykruszeń ubytków, pustek, 2.2. Siatka zbrojąca. Wymagania dla siatki z włókna szklanego: a/ splot uniemożliwiający przesuwanie się oczek siatki b/ impregnacja powierzchni polimerowa zapewniająca odporność na działanie środowiska alkalicznego c/ wymiary oczek nie mniej niż 3 mm d/ masa powierzchniowa nie mniej niż 145d/m2 e/ strata prażenia w temperaturze 625st. C % masy f/ silą zrywająca /wzdłuż osnowy i wątku/ - dla próbek przechowywanych w warunkach laboratoryjnych

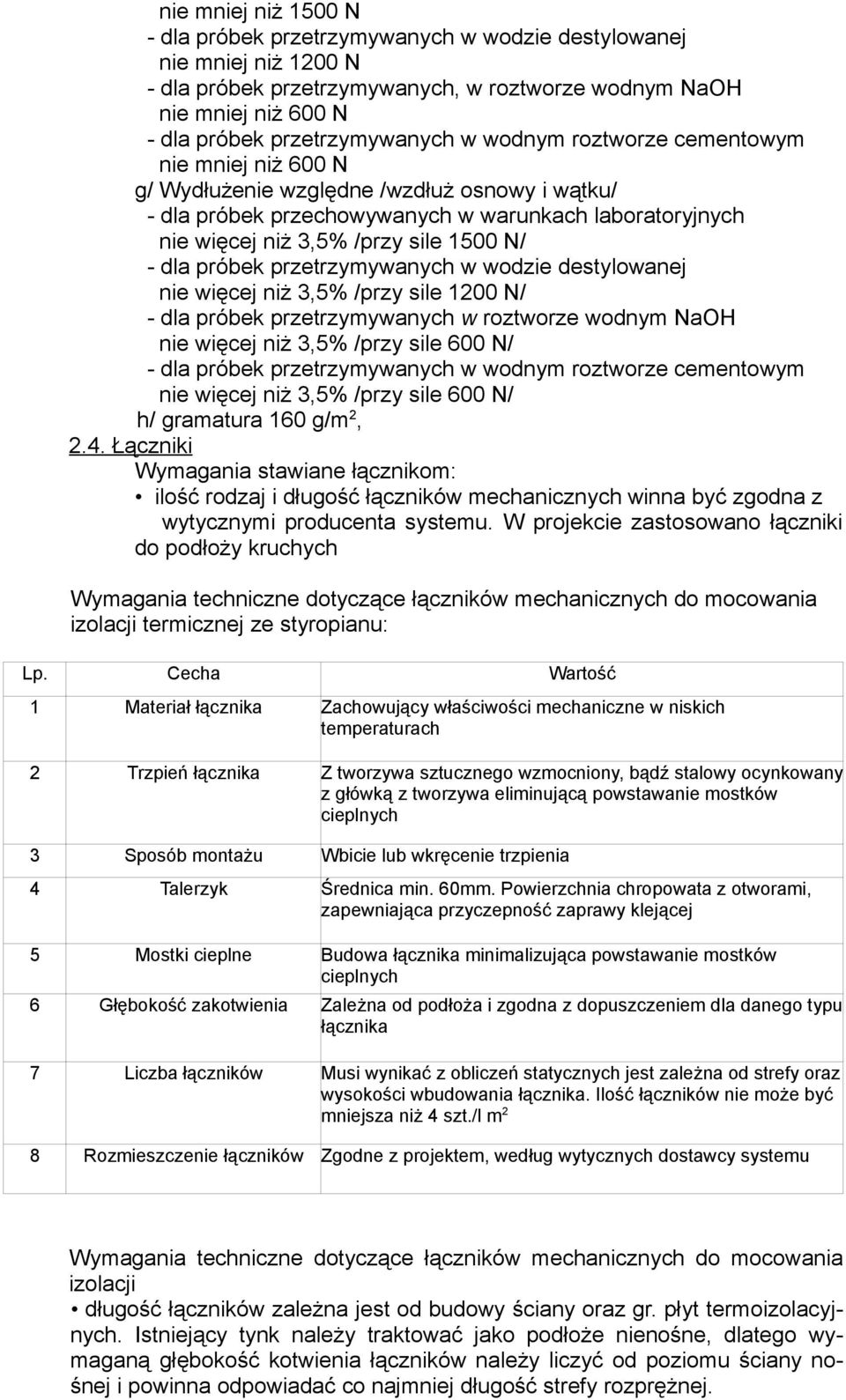

3 nie mniej niż 1500 N - dla próbek przetrzymywanych w wodzie destylowanej nie mniej niż 1200 N - dla próbek przetrzymywanych, w roztworze wodnym NaOH nie mniej niż 600 N - dla próbek przetrzymywanych w wodnym roztworze cementowym nie mniej niż 600 N g/ Wydłużenie względne /wzdłuż osnowy i wątku/ - dla próbek przechowywanych w warunkach laboratoryjnych nie więcej niż 3,5% /przy sile 1500 N/ - dla próbek przetrzymywanych w wodzie destylowanej nie więcej niż 3,5% /przy sile 1200 N/ - dla próbek przetrzymywanych w roztworze wodnym NaOH nie więcej niż 3,5% /przy sile 600 N/ - dla próbek przetrzymywanych w wodnym roztworze cementowym nie więcej niż 3,5% /przy sile 600 N/ h/ gramatura 160 g/m 2, 2.4. Łączniki Wymagania stawiane łącznikom: ilość rodzaj i długość łączników mechanicznych winna być zgodna z wytycznymi producenta systemu. W projekcie zastosowano łączniki do podłoży kruchych Wymagania techniczne dotyczące łączników mechanicznych do mocowania izolacji termicznej ze styropianu: Lp. Cecha Wartość 1 Materiał łącznika Zachowujący właściwości mechaniczne w niskich temperaturach 2 Trzpień łącznika Z tworzywa sztucznego wzmocniony, bądź stalowy ocynkowany z główką z tworzywa eliminującą powstawanie mostków cieplnych 3 Sposób montażu Wbicie lub wkręcenie trzpienia 4 Talerzyk Średnica min. 60mm. Powierzchnia chropowata z otworami, zapewniająca przyczepność zaprawy klejącej 5 Mostki cieplne Budowa łącznika minimalizująca powstawanie mostków cieplnych 6 Głębokość zakotwienia Zależna od podłoża i zgodna z dopuszczeniem dla danego typu łącznika 7 Liczba łączników Musi wynikać z obliczeń statycznych jest zależna od strefy oraz wysokości wbudowania łącznika. Ilość łączników nie może być mniejsza niż 4 szt./l m 2 8 Rozmieszczenie łączników Zgodne z projektem, według wytycznych dostawcy systemu Wymagania techniczne dotyczące łączników mechanicznych do mocowania izolacji długość łączników zależna jest od budowy ściany oraz gr. płyt termoizolacyjnych. Istniejący tynk należy traktować jako podłoże nienośne, dlatego wymaganą głębokość kotwienia łączników należy liczyć od poziomu ściany nośnej i powinna odpowiadać co najmniej długość strefy rozprężnej.

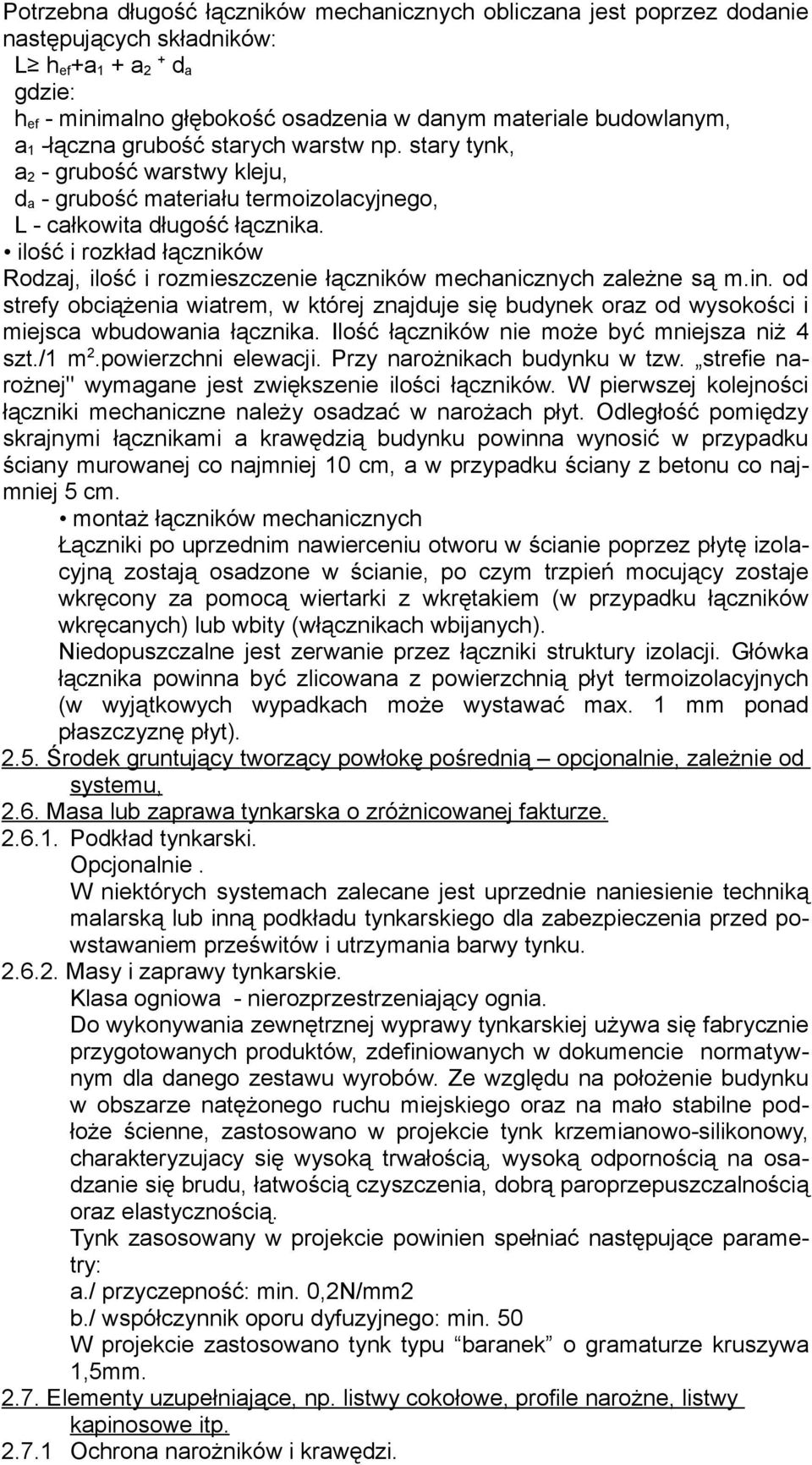

4 Potrzebna długość łączników mechanicznych obliczana jest poprzez dodanie następujących składników: L h ef +a 1 + a 2 + d a gdzie: h ef - minimalno głębokość osadzenia w danym materiale budowlanym, a 1 -łączna grubość starych warstw np. stary tynk, a 2 - grubość warstwy kleju, d a - grubość materiału termoizolacyjnego, L - całkowita długość łącznika. ilość i rozkład łączników Rodzaj, ilość i rozmieszczenie łączników mechanicznych zależne są m.in. od strefy obciążenia wiatrem, w której znajduje się budynek oraz od wysokości i miejsca wbudowania łącznika. Ilość łączników nie może być mniejsza niż 4 szt./1 m 2.powierzchni elewacji. Przy narożnikach budynku w tzw. strefie narożnej" wymagane jest zwiększenie ilości łączników. W pierwszej kolejności łączniki mechaniczne należy osadzać w narożach płyt. Odległość pomiędzy skrajnymi łącznikami a krawędzią budynku powinna wynosić w przypadku ściany murowanej co najmniej 10 cm, a w przypadku ściany z betonu co najmniej 5 cm. montaż łączników mechanicznych Łączniki po uprzednim nawierceniu otworu w ścianie poprzez płytę izolacyjną zostają osadzone w ścianie, po czym trzpień mocujący zostaje wkręcony za pomocą wiertarki z wkrętakiem (w przypadku łączników wkręcanych) lub wbity (włącznikach wbijanych). Niedopuszczalne jest zerwanie przez łączniki struktury izolacji. Główka łącznika powinna być zlicowana z powierzchnią płyt termoizolacyjnych (w wyjątkowych wypadkach może wystawać max. 1 mm ponad płaszczyznę płyt) Środek gruntujący tworzący powłokę pośrednią opcjonalnie, zależnie od systemu, 2.6. Masa lub zaprawa tynkarska o zróżnicowanej fakturze Podkład tynkarski. Opcjonalnie. W niektórych systemach zalecane jest uprzednie naniesienie techniką malarską lub inną podkładu tynkarskiego dla zabezpieczenia przed powstawaniem prześwitów i utrzymania barwy tynku Masy i zaprawy tynkarskie. Klasa ogniowa - nierozprzestrzeniający ognia. Do wykonywania zewnętrznej wyprawy tynkarskiej używa się fabrycznie przygotowanych produktów, zdefiniowanych w dokumencie normatywnym dla danego zestawu wyrobów. Ze względu na położenie budynku w obszarze natężonego ruchu miejskiego oraz na mało stabilne podłoże ścienne, zastosowano w projekcie tynk krzemianowo-silikonowy, charakteryzujacy się wysoką trwałością, wysoką odpornością na osadzanie się brudu, łatwością czyszczenia, dobrą paroprzepuszczalnością oraz elastycznością. Tynk zasosowany w projekcie powinien spełniać następujące parametry: a./ przyczepność: min. 0,2N/mm2 b./ współczynnik oporu dyfuzyjnego: min. 50 W projekcie zastosowano tynk typu baranek o gramaturze kruszywa 1,5mm Elementy uzupełniające, np. listwy cokołowe, profile narożne, listwy kapinosowe itp Ochrona narożników i krawędzi.

5 Do obróbki narożników oraz krawędzi należy stosować rozwiązania zalecane przez producenta systemu. Z reguły są to: - kątowniki ze stali szlachetnej, - kątowniki ze stali szlachetnej z siatką zbrojącą, - kątowniki z PCV z siatką zbrojącą (stosowane wyłącznie w systemach z użyciem styropianowych płyt termoizolocyjnych), - kątowniki z tzw. siatki pancernej Profile dekoracyjne Zastosowano dekoracyjne listwy opaskowe wykonane ze styropianu, z gotową powłoką wykonaną z siatki i zaprawy klejowej Farby elewacyjne. Opcjonalnie - Zależnie od systemu. Mogą być stosowane łącznie z cienkowarstwowym mineralnym lub krzemianowym tynkiem cienkościennym. 3. Sprzęt. Do wykonania docieplenia może być użyty dowolny sprzęt zapewniający właściwy sposób wykonania docieplenia. 4. Transport. Elementy składowe systemu dociepleń do transportu należy zabezpieczyć przed uszkodzeniem. Elementy składowe systemu dociepleń mogą być przewożone dowolnym środkiem transportu i zabezpieczone przed uszkodzeniem, przesunięciem oraz utratą stateczności w czacie transportu. 5. Wykonanie robót Wymagania ogólne Rozpoczęcie robót ociepleniowych może nastąpić dopiero jeżeli: - roboty dachowe, demontaż i montaż okien, izolacje i podłoża pod posadzki balkonów lub zostaną zakończone i odebrane, - wszelkie nie przeznaczone do ostatecznego pokrycia powierzchnie jak: szkło, okładziny i f drewniane, elementy metalowe, podokienniki, okładziny kamienne, glazura itp,, zostaną odpowiednio zabezpieczone i osłonięte, - widoczne zawilgocone miejsca w podłożu ulegną wyschnięciu (roboty wewnętrzne mokre" powinny być wykonane z odpowiednim wyprzedzeniem lub tak zorganizowane, aby nie powodować nadmiernego wzrostu ilości wilgoci w ocieplonych ścianach zewnętrznych), - na powierzchniach poziomych na ogniomurach, attykach, gzymsach i innych zostaną wykonane odpowiednie obróbki zapewniające odprowadzenie wody opadowej poza lico elewacji wyk ociepleniem, - zostanie jasno określony sposób zakończenia ocieplenia i jego połączenia z innymi elementami budynku - przejścia instalacji lub innych elementów budynku przez płaszczyzny ocieplane zostaną rozmieszczone i opracowane w sposób zapewniający całkowitą i trwałą szczelność. Przy termorenowacji ścian istniejących budynków, przed przystąpieniem do prac ociepleniowych muszą zostać usunięte przyczyny zawilgocenia lub zasolenia podłoża i należy wyeliminować ich szkodliwy wpływ na podłoże. Wykonywanie ocieplenia powinno odbywać się zgodnie z dokumentacją robót ociepleniowych, odstępstwa od dokumentacji winny posiadać pozytywne uzgodnienie nadzoru autorskiego, zaś w przypadku robót wymagających pozwolenia na budowę muszą być potwierdzone wpisem do dziennika budowy.

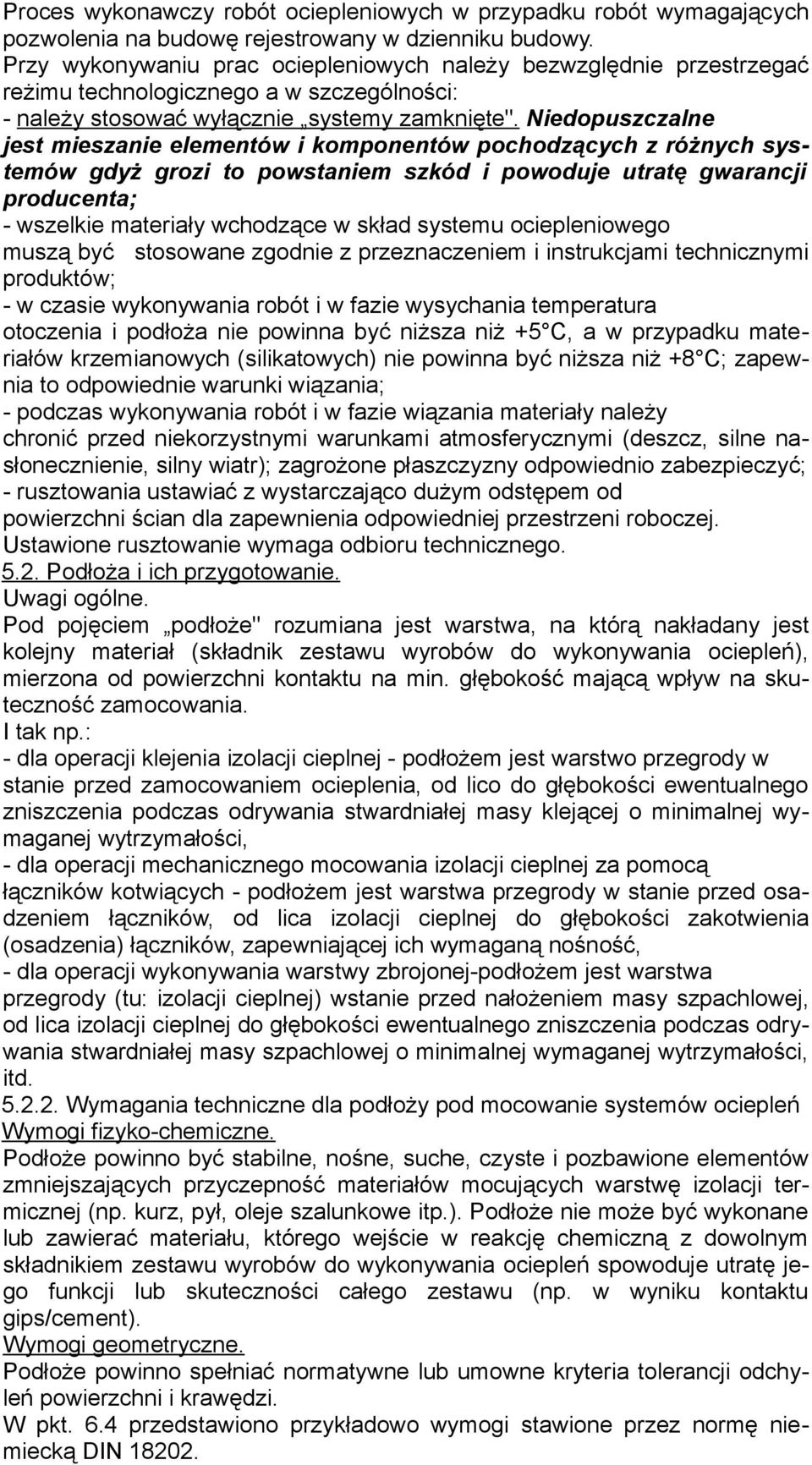

6 Proces wykonawczy robót ociepleniowych w przypadku robót wymagających pozwolenia na budowę rejestrowany w dzienniku budowy. Przy wykonywaniu prac ociepleniowych należy bezwzględnie przestrzegać reżimu technologicznego a w szczególności: - należy stosować wyłącznie systemy zamknięte". Niedopuszczalne jest mieszanie elementów i komponentów pochodzących z różnych systemów gdyż grozi to powstaniem szkód i powoduje utratę gwarancji producenta; - wszelkie materiały wchodzące w skład systemu ociepleniowego muszą być stosowane zgodnie z przeznaczeniem i instrukcjami technicznymi produktów; - w czasie wykonywania robót i w fazie wysychania temperatura otoczenia i podłoża nie powinna być niższa niż +5 C, a w przypadku materiałów krzemianowych (silikatowych) nie powinna być niższa niż +8 C; zapewnia to odpowiednie warunki wiązania; - podczas wykonywania robót i w fazie wiązania materiały należy chronić przed niekorzystnymi warunkami atmosferycznymi (deszcz, silne nasłonecznienie, silny wiatr); zagrożone płaszczyzny odpowiednio zabezpieczyć; - rusztowania ustawiać z wystarczająco dużym odstępem od powierzchni ścian dla zapewnienia odpowiedniej przestrzeni roboczej. Ustawione rusztowanie wymaga odbioru technicznego Podłoża i ich przygotowanie. Uwagi ogólne. Pod pojęciem podłoże" rozumiana jest warstwa, na którą nakładany jest kolejny materiał (składnik zestawu wyrobów do wykonywania ociepleń), mierzona od powierzchni kontaktu na min. głębokość mającą wpływ na skuteczność zamocowania. I tak np.: - dla operacji klejenia izolacji cieplnej - podłożem jest warstwo przegrody w stanie przed zamocowaniem ocieplenia, od lico do głębokości ewentualnego zniszczenia podczas odrywania stwardniałej masy klejącej o minimalnej wymaganej wytrzymałości, - dla operacji mechanicznego mocowania izolacji cieplnej za pomocą łączników kotwiących - podłożem jest warstwa przegrody w stanie przed osadzeniem łączników, od lica izolacji cieplnej do głębokości zakotwienia (osadzenia) łączników, zapewniającej ich wymaganą nośność, - dla operacji wykonywania warstwy zbrojonej-podłożem jest warstwa przegrody (tu: izolacji cieplnej) wstanie przed nałożeniem masy szpachlowej, od lica izolacji cieplnej do głębokości ewentualnego zniszczenia podczas odrywania stwardniałej masy szpachlowej o minimalnej wymaganej wytrzymałości, itd Wymagania techniczne dla podłoży pod mocowanie systemów ociepleń Wymogi fizyko-chemiczne. Podłoże powinno być stabilne, nośne, suche, czyste i pozbawione elementów zmniejszających przyczepność materiałów mocujących warstwę izolacji termicznej (np. kurz, pył, oleje szalunkowe itp.). Podłoże nie może być wykonane lub zawierać materiału, którego wejście w reakcję chemiczną z dowolnym składnikiem zestawu wyrobów do wykonywania ociepleń spowoduje utratę jego funkcji lub skuteczności całego zestawu (np. w wyniku kontaktu gips/cement). Wymogi geometryczne. Podłoże powinno spełniać normatywne lub umowne kryteria tolerancji odchyleń powierzchni i krawędzi. W pkt. 6.4 przedstawiono przykładowo wymogi stawione przez normę niemiecką DIN

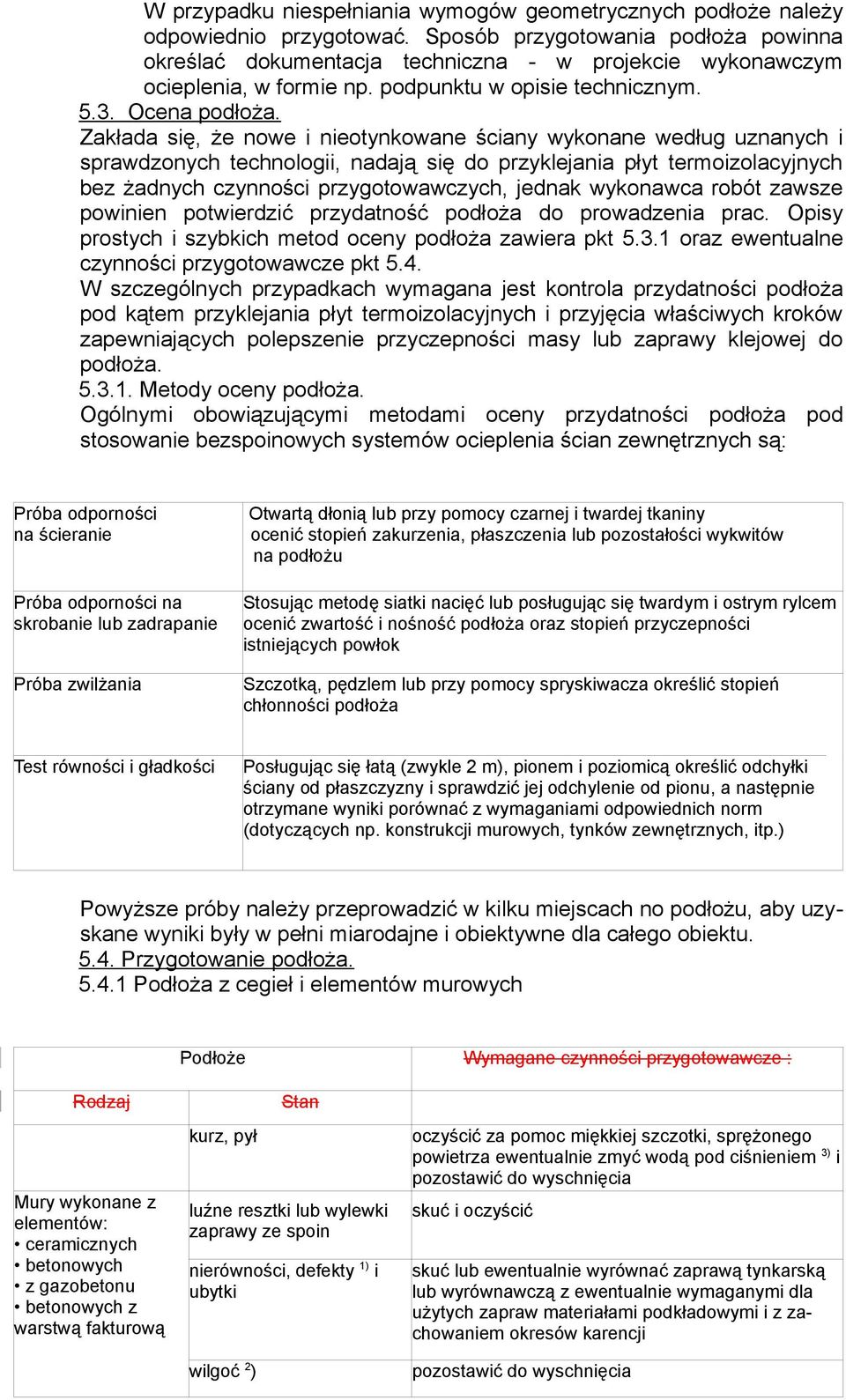

7 W przypadku niespełniania wymogów geometrycznych podłoże należy odpowiednio przygotować. Sposób przygotowania podłoża powinna określać dokumentacja techniczna - w projekcie wykonawczym ocieplenia, w formie np. podpunktu w opisie technicznym Ocena podłoża. Zakłada się, że nowe i nieotynkowane ściany wykonane według uznanych i sprawdzonych technologii, nadają się do przyklejania płyt termoizolacyjnych bez żadnych czynności przygotowawczych, jednak wykonawca robót zawsze powinien potwierdzić przydatność podłoża do prowadzenia prac. Opisy prostych i szybkich metod oceny podłoża zawiera pkt oraz ewentualne czynności przygotowawcze pkt 5.4. W szczególnych przypadkach wymagana jest kontrola przydatności podłoża pod kątem przyklejania płyt termoizolacyjnych i przyjęcia właściwych kroków zapewniających polepszenie przyczepności masy lub zaprawy klejowej do podłoża Metody oceny podłoża. Ogólnymi obowiązującymi metodami oceny przydatności podłoża pod stosowanie bezspoinowych systemów ocieplenia ścian zewnętrznych są: Próba odporności na ścieranie Próba odporności na skrobanie lub zadrapanie Próba zwilżania Otwartą dłonią lub przy pomocy czarnej i twardej tkaniny ocenić stopień zakurzenia, płaszczenia lub pozostałości wykwitów na podłożu Stosując metodę siatki nacięć lub posługując się twardym i ostrym rylcem ocenić zwartość i nośność podłoża oraz stopień przyczepności istniejących powłok Szczotką, pędzlem lub przy pomocy spryskiwacza określić stopień chłonności podłoża Test równości i gładkości Posługując się łatą (zwykle 2 m), pionem i poziomicą określić odchyłki ściany od płaszczyzny i sprawdzić jej odchylenie od pionu, a następnie otrzymane wyniki porównać z wymaganiami odpowiednich norm (dotyczących np. konstrukcji murowych, tynków zewnętrznych, itp.) Powyższe próby należy przeprowadzić w kilku miejscach no podłożu, aby uzyskane wyniki były w pełni miarodajne i obiektywne dla całego obiektu Przygotowanie podłoża Podłoża z cegieł i elementów murowych Podłoże Wymagane czynności przygotowawcze : Rodzaj Mury wykonane z elementów: ceramicznych betonowych z gazobetonu betonowych z warstwą fakturową kurz, pył Stan luźne resztki lub wylewki zaprawy ze spoin nierówności, defekty 1) i ubytki wilgoć 2 ) oczyścić za pomoc miękkiej szczotki, sprężonego powietrza ewentualnie zmyć wodą pod ciśnieniem 3) i pozostawić do wyschnięcia skuć i oczyścić skuć lub ewentualnie wyrównać zaprawą tynkarską lub wyrównawczą z ewentualnie wymaganymi dla użytych zapraw materiałami podkładowymi i z zachowaniem okresów karencji pozostawić do wyschnięcia

8 wykwity 2 ) luźne i nienośne elementy elewacji brud, sadza, tłuszcz oczyścić na sucho za pomocą szczotki lub zmyć odpowiednio przygotowanym roztworem wykuć, wymienić, ewentualnie uzupełnić materiałem murarski z zachowaniem wymaganych okresów karencji zmyć wodą pod ciśnieniem 3] z ewentualnym dodatkiem detergentów lub specjalnych środków czyszczących, spłukać czystą wodą i pozostawić do wyschnięcia 1) odchyłki powyżej 1 cm sprawdzić zgodnie z testem równości i gładkości 2) wyeliminować przyczyny ewentualnego podciągania kapilarnego 3) stosować ciśnienie max. 200 borów Podłoża z betonu Podłoże Rodzaj Stan Ściany wykonane kurz, kurz, pył pył Ściany wykonane z: betonu towarowego i wykonanego na budowie z pref. elem. betonowych elem. bet. z warstwą fakturową luźne resztki lub wylewki zaprawy ze spoin nierówności, defekty 1) i ubytki wilgoć 2) wykwity 2] Wymagane czynności przygotowawcze oczyścić za pomocą miękkie szczotki, sprężonego powietrza ewentualnie zmyć wodą pod ciśnieniem 3) i pozostawić do wyschnięcia skuć i oczyścić skuć, zfrezować lub zeszlifować, ewentualnie wyrównać zaprawą wyrównawczą z wymaganymi dla użytych zapraw materiałami podkładowymi i z zachowaniem okresów karencji pozostawić do wyschnięcia oczyścić na sucho za pomocą szczotki lub zmyć odpowiednio przygotowanym roztworem luźne i nienośne elementy elewacji wykuć, wymienić, ewentualnie uzupełnić materiałem murarskim lub zaprawą do betonów z ewentualnie wymaganymi dla użytych zapraw materiałami podkładowymi i z zachowaniem okresów karencji brud, sadza, tłuszcz warstwy mleczka cementowego resztki szalunkowych substancji antyadhezyjnych zmyć wodą pod ciśnieniem 3) z ewentualnym dodatkiem detergenty lub specjalnych środków czyszczących, spłukać czystą wodą i pozostawić do wyschnięcia zeszlifować lub oczyścić przez szczotkowanie i odpylić sprężonym powietrzem, ewentualnie zmyć wodą pod ciśnieniem 3! i pozostawić do wyschnięcia zmyć wodą pod ciśnieniem 3) z ewentualnym dodatkiem detergentów lub specjalnych środków czyszczących, spłukać czystą wodą i pozostawić do wyschnięcia 1) odchyłki powyżej 1 cm sprawdzić zgodnie z tesiem równości i gładkości 2) wyeliminować przyczyny ewentualnego podciągania kapilarnego 3) stosować ciśnienie max. 200 barów Podłoża pokryte tynkami i farbami mineralnymi Rodzaj Podłoże Stan Wymagane czynności przygotowawcze

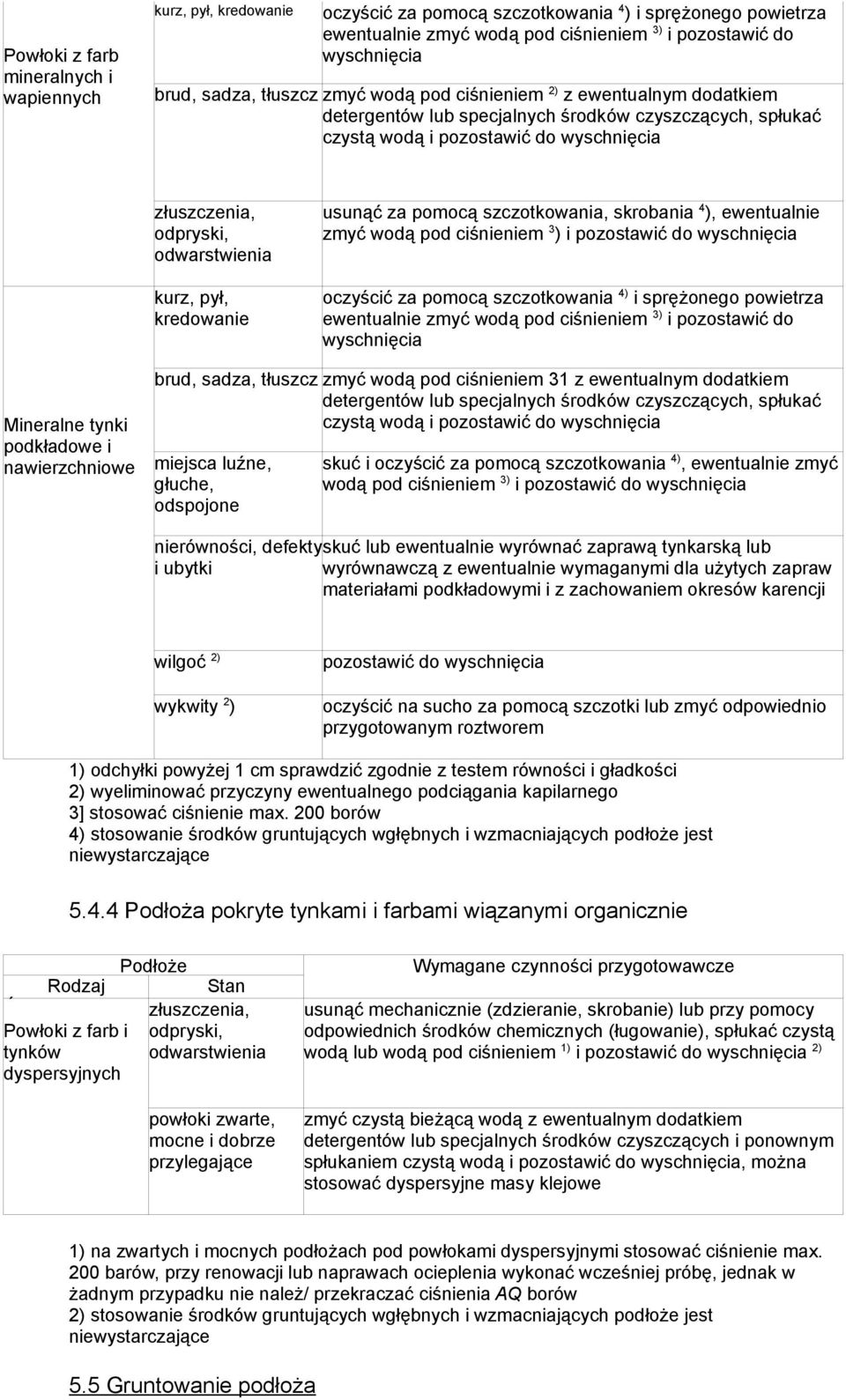

9 Powłoki z farb mineralnych i wapiennych kurz, pył, kredowanie oczyścić za pomocą szczotkowania 4 ) i sprężonego powietrza ewentualnie zmyć wodą pod ciśnieniem 3) i pozostawić do wyschnięcia brud, sadza, tłuszcz zmyć wodą pod ciśnieniem 2) z ewentualnym dodatkiem detergentów lub specjalnych środków czyszczących, spłukać czystą wodą i pozostawić do wyschnięcia złuszczenia, odpryski, odwarstwienia kurz, pył, kredowanie usunąć za pomocą szczotkowania, skrobania 4 ), ewentualnie zmyć wodą pod ciśnieniem 3 ) i pozostawić do wyschnięcia oczyścić za pomocą szczotkowania 4) i sprężonego powietrza ewentualnie zmyć wodą pod ciśnieniem 3) i pozostawić do wyschnięcia Mineralne tynki podkładowe i nawierzchniowe brud, sadza, tłuszcz zmyć wodą pod ciśnieniem 31 z ewentualnym dodatkiem detergentów lub specjalnych środków czyszczących, spłukać czystą wodą i pozostawić do wyschnięcia miejsca luźne, głuche, odspojone skuć i oczyścić za pomocą szczotkowania 4), ewentualnie zmyć wodą pod ciśnieniem 3) i pozostawić do wyschnięcia nierówności, defekty skuć lub ewentualnie wyrównać zaprawą tynkarską lub i ubytki wyrównawczą z ewentualnie wymaganymi dla użytych zapraw materiałami podkładowymi i z zachowaniem okresów karencji wilgoć 2) wykwity 2 ) pozostawić do wyschnięcia oczyścić na sucho za pomocą szczotki lub zmyć odpowiednio przygotowanym roztworem 1) odchyłki powyżej 1 cm sprawdzić zgodnie z testem równości i gładkości 2) wyeliminować przyczyny ewentualnego podciągania kapilarnego 3] stosować ciśnienie max. 200 borów 4) stosowanie środków gruntujących wgłębnych i wzmacniających podłoże jest niewystarczające Podłoża pokryte tynkami i farbami wiązanymi organicznie Podłoże Rodzaj Stan Ściany wykonane złuszczenia, kurz, pył Powłoki z farb i odpryski, tynków odwarstwienia dyspersyjnych powłoki zwarte, mocne i dobrze przylegające Wymagane czynności przygotowawcze usunąć mechanicznie (zdzieranie, skrobanie) lub przy pomocy odpowiednich środków chemicznych (ługowanie), spłukać czystą wodą lub wodą pod ciśnieniem 1) i pozostawić do wyschnięcia 2) zmyć czystą bieżącą wodą z ewentualnym dodatkiem detergentów lub specjalnych środków czyszczących i ponownym spłukaniem czystą wodą i pozostawić do wyschnięcia, można stosować dyspersyjne masy klejowe 1) na zwartych i mocnych podłożach pod powłokami dyspersyjnymi stosować ciśnienie max. 200 barów, przy renowacji lub naprawach ocieplenia wykonać wcześniej próbę, jednak w żadnym przypadku nie należ/ przekraczać ciśnienia AQ borów 2) stosowanie środków gruntujących wgłębnych i wzmacniających podłoże jest niewystarczające 5.5 Gruntowanie podłoża

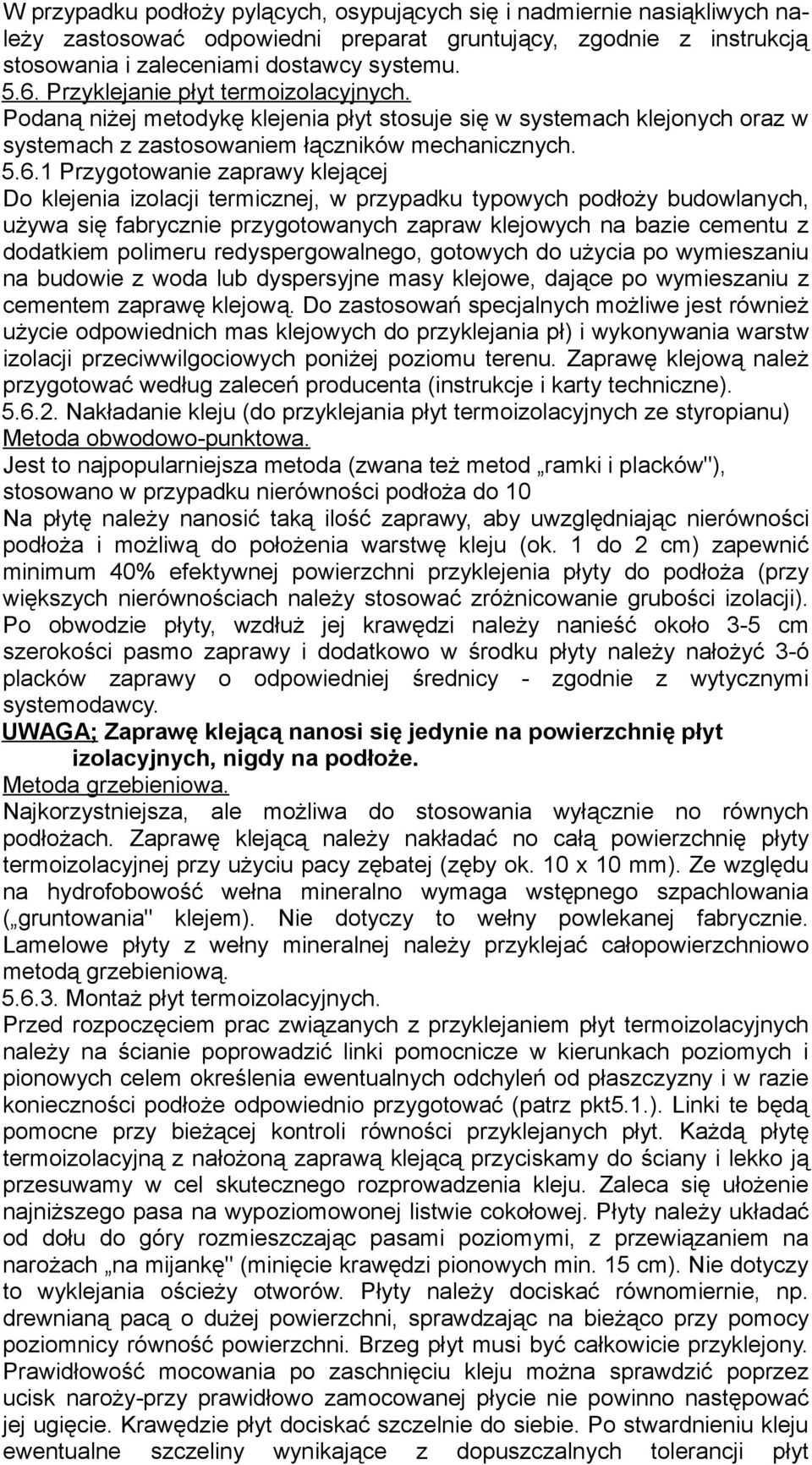

10 W przypadku podłoży pylących, osypujących się i nadmiernie nasiąkliwych należy zastosować odpowiedni preparat gruntujący, zgodnie z instrukcją stosowania i zaleceniami dostawcy systemu Przyklejanie płyt termoizolacyjnych. Podaną niżej metodykę klejenia płyt stosuje się w systemach klejonych oraz w systemach z zastosowaniem łączników mechanicznych Przygotowanie zaprawy klejącej Do klejenia izolacji termicznej, w przypadku typowych podłoży budowlanych, używa się fabrycznie przygotowanych zapraw klejowych na bazie cementu z dodatkiem polimeru redyspergowalnego, gotowych do użycia po wymieszaniu na budowie z woda lub dyspersyjne masy klejowe, dające po wymieszaniu z cementem zaprawę klejową. Do zastosowań specjalnych możliwe jest również użycie odpowiednich mas klejowych do przyklejania pł) i wykonywania warstw izolacji przeciwwilgociowych poniżej poziomu terenu. Zaprawę klejową należ przygotować według zaleceń producenta (instrukcje i karty techniczne) Nakładanie kleju (do przyklejania płyt termoizolacyjnych ze styropianu) Metoda obwodowo-punktowa. Jest to najpopularniejsza metoda (zwana też metod ramki i placków"), stosowano w przypadku nierówności podłoża do 10 Na płytę należy nanosić taką ilość zaprawy, aby uwzględniając nierówności podłoża i możliwą do położenia warstwę kleju (ok. 1 do 2 cm) zapewnić minimum 40% efektywnej powierzchni przyklejenia płyty do podłoża (przy większych nierównościach należy stosować zróżnicowanie grubości izolacji). Po obwodzie płyty, wzdłuż jej krawędzi należy nanieść około 3-5 cm szerokości pasmo zaprawy i dodatkowo w środku płyty należy nałożyć 3-ó placków zaprawy o odpowiedniej średnicy - zgodnie z wytycznymi systemodawcy. UWAGA; Zaprawę klejącą nanosi się jedynie na powierzchnię płyt izolacyjnych, nigdy na podłoże. Metoda grzebieniowa. Najkorzystniejsza, ale możliwa do stosowania wyłącznie no równych podłożach. Zaprawę klejącą należy nakładać no całą powierzchnię płyty termoizolacyjnej przy użyciu pacy zębatej (zęby ok. 10 x 10 mm). Ze względu na hydrofobowość wełna mineralno wymaga wstępnego szpachlowania ( gruntowania" klejem). Nie dotyczy to wełny powlekanej fabrycznie. Lamelowe płyty z wełny mineralnej należy przyklejać całopowierzchniowo metodą grzebieniową Montaż płyt termoizolacyjnych. Przed rozpoczęciem prac związanych z przyklejaniem płyt termoizolacyjnych należy na ścianie poprowadzić linki pomocnicze w kierunkach poziomych i pionowych celem określenia ewentualnych odchyleń od płaszczyzny i w razie konieczności podłoże odpowiednio przygotować (patrz pkt5.1.). Linki te będą pomocne przy bieżącej kontroli równości przyklejanych płyt. Każdą płytę termoizolacyjną z nałożoną zaprawą klejącą przyciskamy do ściany i lekko ją przesuwamy w cel skutecznego rozprowadzenia kleju. Zaleca się ułożenie najniższego pasa na wypoziomowonej listwie cokołowej. Płyty należy układać od dołu do góry rozmieszczając pasami poziomymi, z przewiązaniem na narożach na mijankę" (minięcie krawędzi pionowych min. 15 cm). Nie dotyczy to wyklejania ościeży otworów. Płyty należy dociskać równomiernie, np. drewnianą pacą o dużej powierzchni, sprawdzając na bieżąco przy pomocy poziomnicy równość powierzchni. Brzeg płyt musi być całkowicie przyklejony. Prawidłowość mocowania po zaschnięciu kleju można sprawdzić poprzez ucisk naroży-przy prawidłowo zamocowanej płycie nie powinno następować jej ugięcie. Krawędzie płyt dociskać szczelnie do siebie. Po stwardnieniu kleju ewentualne szczeliny wynikające z dopuszczalnych tolerancji płyt

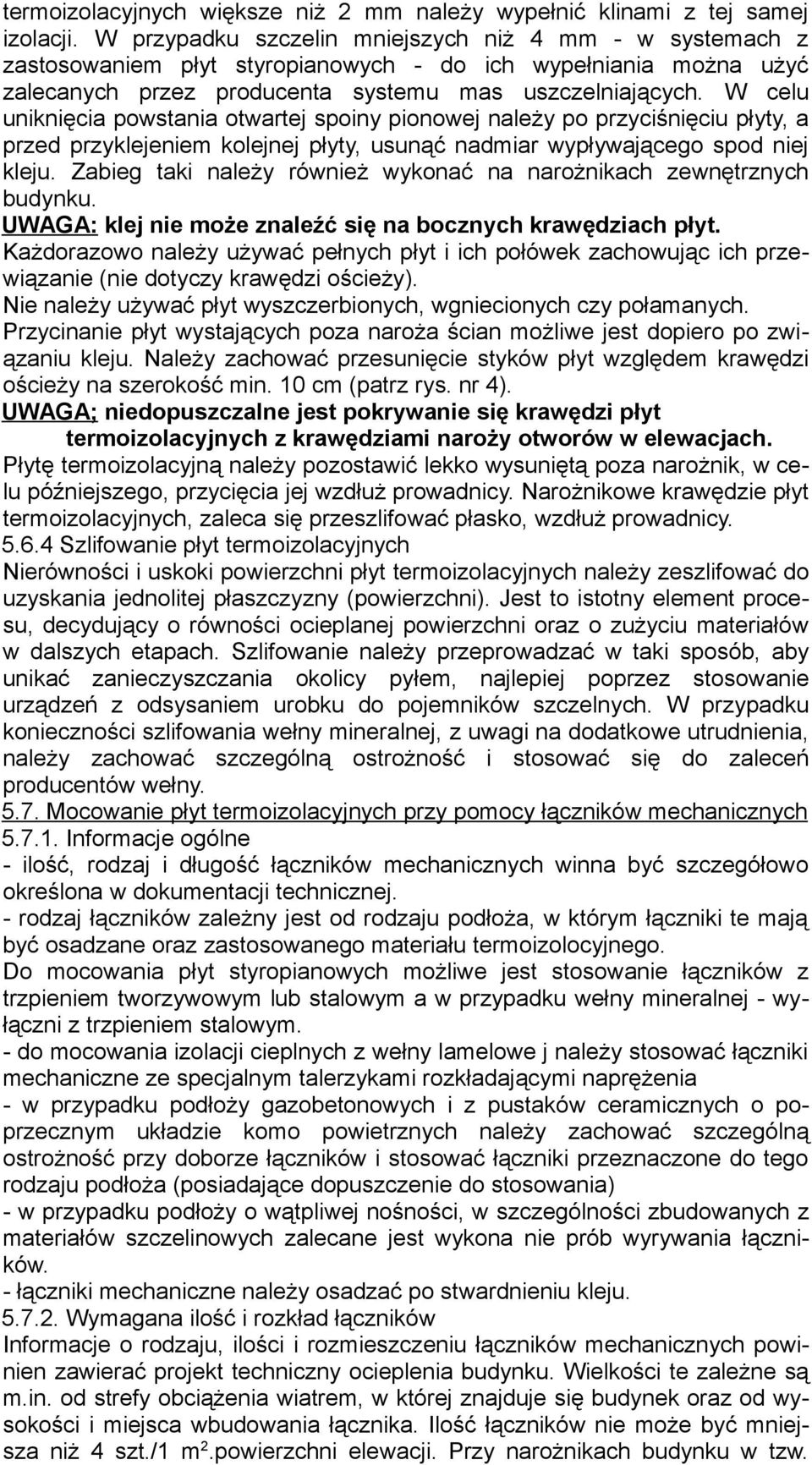

11 termoizolacyjnych większe niż 2 mm należy wypełnić klinami z tej samej izolacji. W przypadku szczelin mniejszych niż 4 mm - w systemach z zastosowaniem płyt styropianowych - do ich wypełniania można użyć zalecanych przez producenta systemu mas uszczelniających. W celu uniknięcia powstania otwartej spoiny pionowej należy po przyciśnięciu płyty, a przed przyklejeniem kolejnej płyty, usunąć nadmiar wypływającego spod niej kleju. Zabieg taki należy również wykonać na narożnikach zewnętrznych budynku. UWAGA: klej nie może znaleźć się na bocznych krawędziach płyt. Każdorazowo należy używać pełnych płyt i ich połówek zachowując ich przewiązanie (nie dotyczy krawędzi ościeży). Nie należy używać płyt wyszczerbionych, wgniecionych czy połamanych. Przycinanie płyt wystających poza naroża ścian możliwe jest dopiero po związaniu kleju. Należy zachować przesunięcie styków płyt względem krawędzi ościeży na szerokość min. 10 cm (patrz rys. nr 4). UWAGA; niedopuszczalne jest pokrywanie się krawędzi płyt termoizolacyjnych z krawędziami naroży otworów w elewacjach. Płytę termoizolacyjną należy pozostawić lekko wysuniętą poza narożnik, w celu późniejszego, przycięcia jej wzdłuż prowadnicy. Narożnikowe krawędzie płyt termoizolacyjnych, zaleca się przeszlifować płasko, wzdłuż prowadnicy Szlifowanie płyt termoizolacyjnych Nierówności i uskoki powierzchni płyt termoizolacyjnych należy zeszlifować do uzyskania jednolitej płaszczyzny (powierzchni). Jest to istotny element procesu, decydujący o równości ocieplanej powierzchni oraz o zużyciu materiałów w dalszych etapach. Szlifowanie należy przeprowadzać w taki sposób, aby unikać zanieczyszczania okolicy pyłem, najlepiej poprzez stosowanie urządzeń z odsysaniem urobku do pojemników szczelnych. W przypadku konieczności szlifowania wełny mineralnej, z uwagi na dodatkowe utrudnienia, należy zachować szczególną ostrożność i stosować się do zaleceń producentów wełny Mocowanie płyt termoizolacyjnych przy pomocy łączników mechanicznych Informacje ogólne - ilość, rodzaj i długość łączników mechanicznych winna być szczegółowo określona w dokumentacji technicznej. - rodzaj łączników zależny jest od rodzaju podłoża, w którym łączniki te mają być osadzane oraz zastosowanego materiału termoizolocyjnego. Do mocowania płyt styropianowych możliwe jest stosowanie łączników z trzpieniem tworzywowym lub stalowym a w przypadku wełny mineralnej - wyłączni z trzpieniem stalowym. - do mocowania izolacji cieplnych z wełny lamelowe j należy stosować łączniki mechaniczne ze specjalnym talerzykami rozkładającymi naprężenia - w przypadku podłoży gazobetonowych i z pustaków ceramicznych o poprzecznym układzie komo powietrznych należy zachować szczególną ostrożność przy doborze łączników i stosować łączniki przeznaczone do tego rodzaju podłoża (posiadające dopuszczenie do stosowania) - w przypadku podłoży o wątpliwej nośności, w szczególności zbudowanych z materiałów szczelinowych zalecane jest wykona nie prób wyrywania łączników. - łączniki mechaniczne należy osadzać po stwardnieniu kleju Wymagana ilość i rozkład łączników Informacje o rodzaju, ilości i rozmieszczeniu łączników mechanicznych powinien zawierać projekt techniczny ocieplenia budynku. Wielkości te zależne są m.in. od strefy obciążenia wiatrem, w której znajduje się budynek oraz od wysokości i miejsca wbudowania łącznika. Ilość łączników nie może być mniejsza niż 4 szt./1 m 2.powierzchni elewacji. Przy narożnikach budynku w tzw.

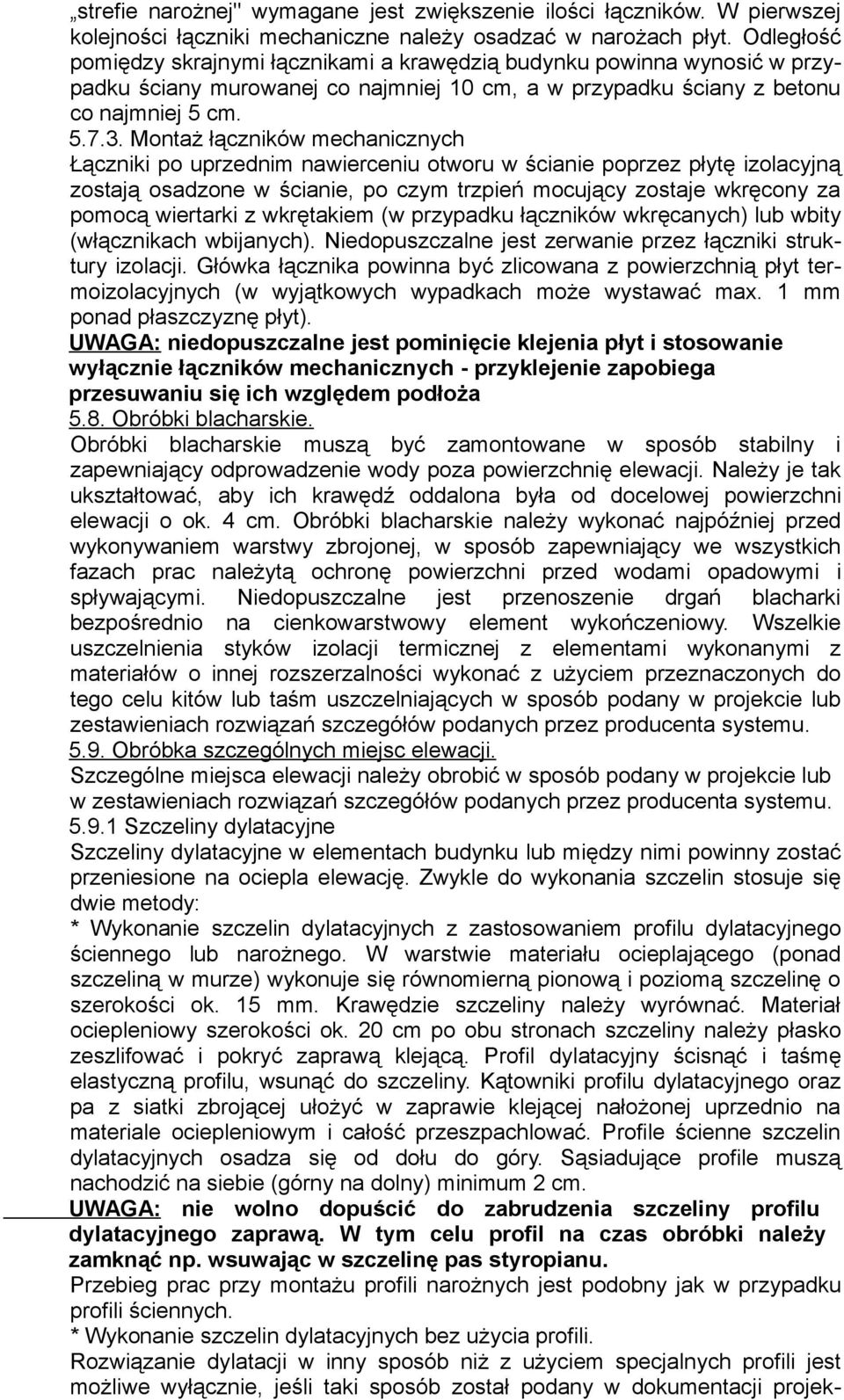

12 strefie narożnej" wymagane jest zwiększenie ilości łączników. W pierwszej kolejności łączniki mechaniczne należy osadzać w narożach płyt. Odległość pomiędzy skrajnymi łącznikami a krawędzią budynku powinna wynosić w przypadku ściany murowanej co najmniej 10 cm, a w przypadku ściany z betonu co najmniej 5 cm Montaż łączników mechanicznych Łączniki po uprzednim nawierceniu otworu w ścianie poprzez płytę izolacyjną zostają osadzone w ścianie, po czym trzpień mocujący zostaje wkręcony za pomocą wiertarki z wkrętakiem (w przypadku łączników wkręcanych) lub wbity (włącznikach wbijanych). Niedopuszczalne jest zerwanie przez łączniki struktury izolacji. Główka łącznika powinna być zlicowana z powierzchnią płyt termoizolacyjnych (w wyjątkowych wypadkach może wystawać max. 1 mm ponad płaszczyznę płyt). UWAGA: niedopuszczalne jest pominięcie klejenia płyt i stosowanie wyłącznie łączników mechanicznych - przyklejenie zapobiega przesuwaniu się ich względem podłoża 5.8. Obróbki blacharskie. Obróbki blacharskie muszą być zamontowane w sposób stabilny i zapewniający odprowadzenie wody poza powierzchnię elewacji. Należy je tak ukształtować, aby ich krawędź oddalona była od docelowej powierzchni elewacji o ok. 4 cm. Obróbki blacharskie należy wykonać najpóźniej przed wykonywaniem warstwy zbrojonej, w sposób zapewniający we wszystkich fazach prac należytą ochronę powierzchni przed wodami opadowymi i spływającymi. Niedopuszczalne jest przenoszenie drgań blacharki bezpośrednio na cienkowarstwowy element wykończeniowy. Wszelkie uszczelnienia styków izolacji termicznej z elementami wykonanymi z materiałów o innej rozszerzalności wykonać z użyciem przeznaczonych do tego celu kitów lub taśm uszczelniających w sposób podany w projekcie lub zestawieniach rozwiązań szczegółów podanych przez producenta systemu Obróbka szczególnych miejsc elewacji. Szczególne miejsca elewacji należy obrobić w sposób podany w projekcie lub w zestawieniach rozwiązań szczegółów podanych przez producenta systemu Szczeliny dylatacyjne Szczeliny dylatacyjne w elementach budynku lub między nimi powinny zostać przeniesione na ociepla elewację. Zwykle do wykonania szczelin stosuje się dwie metody: * Wykonanie szczelin dylatacyjnych z zastosowaniem profilu dylatacyjnego ściennego lub narożnego. W warstwie materiału ocieplającego (ponad szczeliną w murze) wykonuje się równomierną pionową i poziomą szczelinę o szerokości ok. 15 mm. Krawędzie szczeliny należy wyrównać. Materiał ociepleniowy szerokości ok. 20 cm po obu stronach szczeliny należy płasko zeszlifować i pokryć zaprawą klejącą. Profil dylatacyjny ścisnąć i taśmę elastyczną profilu, wsunąć do szczeliny. Kątowniki profilu dylatacyjnego oraz pa z siatki zbrojącej ułożyć w zaprawie klejącej nałożonej uprzednio na materiale ociepleniowym i całość przeszpachlować. Profile ścienne szczelin dylatacyjnych osadza się od dołu do góry. Sąsiadujące profile muszą nachodzić na siebie (górny na dolny) minimum 2 cm. UWAGA: nie wolno dopuścić do zabrudzenia szczeliny profilu dylatacyjnego zaprawą. W tym celu profil na czas obróbki należy zamknąć np. wsuwając w szczelinę pas styropianu. Przebieg prac przy montażu profili narożnych jest podobny jak w przypadku profili ściennych. * Wykonanie szczelin dylatacyjnych bez użycia profili. Rozwiązanie dylatacji w inny sposób niż z użyciem specjalnych profili jest możliwe wyłącznie, jeśli taki sposób został podany w dokumentacji projek-

13 towej. Projektant w tym przypadku zobowiązany jest zamieścić opis oraz rozwiązanie w postaci szczegółowych rysunków Ościeża okien i drzwi. Przy obróbce ościeży okiennych i drzwiowych zaleca się stosowanie specjalnych profili ochro uszczelniających lub samorozprężnej taśmy poliuretanowej. Sposób wykonania oraz materiały powinny sprecyzowane w projekcie technicznym. Gotowymi rozwiązaniami dysponują też zwykle systemodawcy. Należy starannie ocieplić zewnętrzne powierzchnie ościeży otworów okiennych. Ze względów technicznych izolacja musi tam mieć mniejszą grubość niż izolacja układana na ścianach (nie może przekroczyć szerokości ościeżnicy, lecz nie powinna być mniejsza niż 2 cm). Pozostawienie powierzchni ościeży otworów okien bez docieplenia może doprowadzić do przemarzania ściany wokół okien i pojawienia się pleśni wewnętrznej powierzchni otworów okiennych, wokół ościeżnicy. W związku z tym zalecone jest stosowi stolarki o szerszych ościeżnicach i/lub wykonanie termoizolacji tej strefy z materiałów o niższym współczynnik przewodzenia ciepła λ Ochrona narożników i krawędzi Do obróbki narożników oraz krawędzi należy stosować rozwiązania zalecane przez producenta systemu. Z reguły są to: - kątowniki ze stali szlachetnej, - kątowniki ze stali szlachetnej z siatką zbrojącą, - kątowniki z PCV z siatką zbrojącą (stosowane wyłącznie w systemach z użyciem styropianowych płyt termoizolocyjnych), - kątowniki z tzw. siatki pancernej Wykonanie warstwy zbrojonej Zbrojenie przy narożach okien, drzwi i innych otworów w elewacji. Powyżej i poniżej krawędzi otworów okien i drzwi, w celu zabezpieczenia przed zwiększonymi naprężeniami, na warstwę materiału izolacyjnego naklejamy pod kątem 45 paski tkaniny z włókna szklanego, o wymiarach minimum 25 x 35 cm Warstwa zbrojona. Warstwę zbrojoną wykonuje się najwcześniej po upływie 24 godzin od montażu płyt termoizolacyjnych. Po tym czasie na płyty termoizolacyjne nakłada się zaprawę lub masę klejącą i rozprowadza się ją równomiernie pacą ze stali nierdzewnej (np. zębatą" o wielkości zębów mm) tworząc warstwę z materiału klejącego na powierzchni nieco większej od przyciętego pasa siatki zbrojącej. Na tak przygotowanej warstwie natychmiast rozkłada się siatkę zbrojącą izotopia w niej przy użyciu pacy ze stali nierdzewnej, szpachlując na gładko. Siatka zbrojąca powinna być niewidoczna i całkowicie zatopiona w warstwie materiału klejącego. Warstwo zaprawy/masy klejącej z zatopioną siatką zbrojącą tworzy warstwę zbrojoną. Grubość warstwy zbrojonej po stwardnieniu powinna być zgodna zakreślaną przez producenta systemu. Siatkę zbrojącą należy układać na zakład o szerokości kilku cm (dokładną szerokość zakładu siatki zbrojącej podaje systemodawca w specyfikacji technicznej sytemu), względnie wyprowadzić poza krawędzie otworów okiennych i drzwiowych. Po nałożeniu siatki w pobliżu haków rusztowania itp. na nacięcie nakłada się dodatkowy pasek siatki i zatapia ją w masie klejącej. Przy wykańczaniu cokołu z zastosowaniem listwy cokołowej zatopioną siatkę należy ściąć po dolnej krawędzi listwy Wyprawa zewnętrzna Podkład tynkarski W niektórych systemach zalecane jest uprzednie naniesienie techniką malarską podkładu tynkarskiego Masy i zaprawy tynkarskie

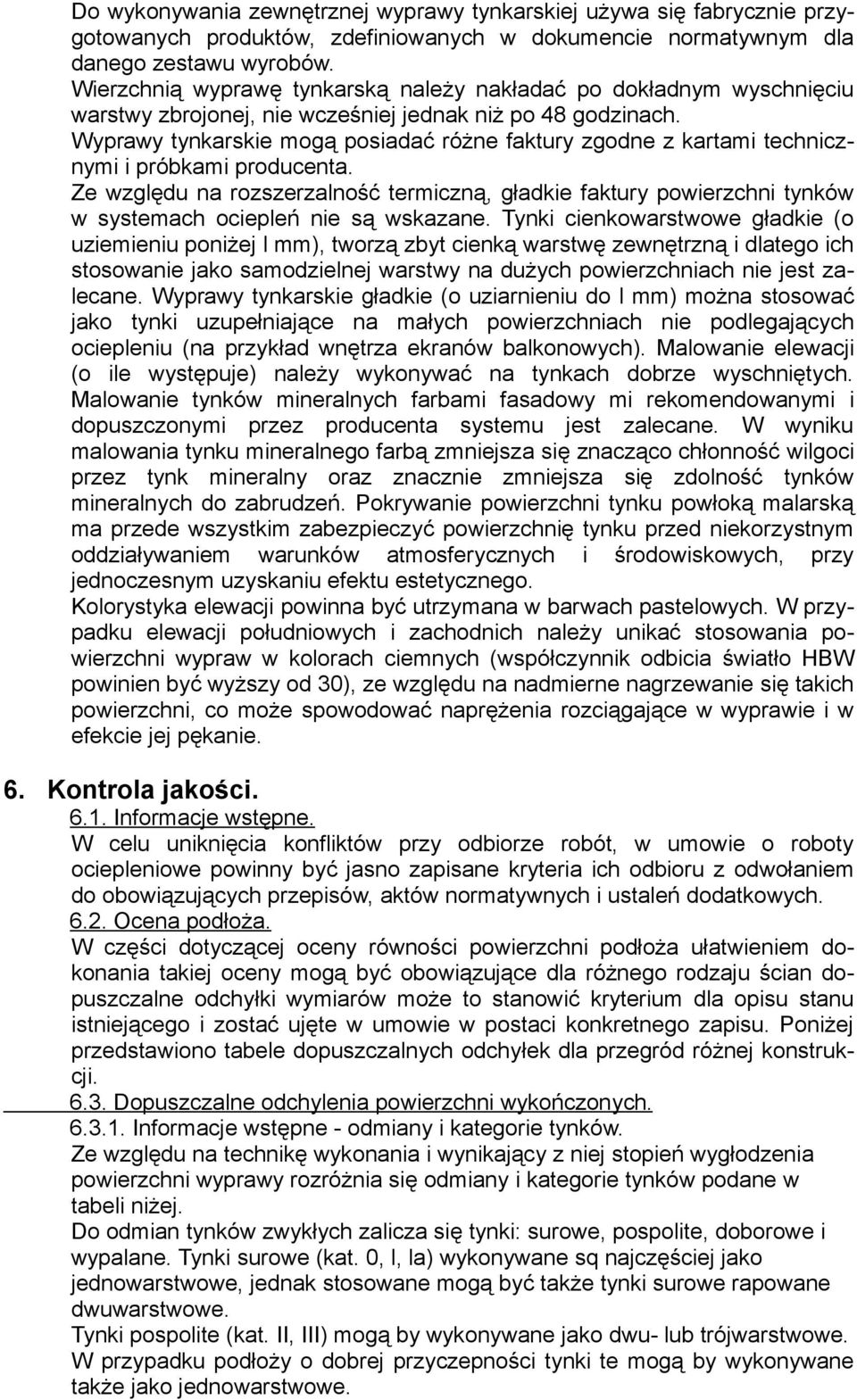

14 Do wykonywania zewnętrznej wyprawy tynkarskiej używa się fabrycznie przygotowanych produktów, zdefiniowanych w dokumencie normatywnym dla danego zestawu wyrobów. Wierzchnią wyprawę tynkarską należy nakładać po dokładnym wyschnięciu warstwy zbrojonej, nie wcześniej jednak niż po 48 godzinach. Wyprawy tynkarskie mogą posiadać różne faktury zgodne z kartami technicznymi i próbkami producenta. Ze względu na rozszerzalność termiczną, gładkie faktury powierzchni tynków w systemach ociepleń nie są wskazane. Tynki cienkowarstwowe gładkie (o uziemieniu poniżej l mm), tworzą zbyt cienką warstwę zewnętrzną i dlatego ich stosowanie jako samodzielnej warstwy na dużych powierzchniach nie jest zalecane. Wyprawy tynkarskie gładkie (o uziarnieniu do l mm) można stosować jako tynki uzupełniające na małych powierzchniach nie podlegających ociepleniu (na przykład wnętrza ekranów balkonowych). Malowanie elewacji (o ile występuje) należy wykonywać na tynkach dobrze wyschniętych. Malowanie tynków mineralnych farbami fasadowy mi rekomendowanymi i dopuszczonymi przez producenta systemu jest zalecane. W wyniku malowania tynku mineralnego farbą zmniejsza się znacząco chłonność wilgoci przez tynk mineralny oraz znacznie zmniejsza się zdolność tynków mineralnych do zabrudzeń. Pokrywanie powierzchni tynku powłoką malarską ma przede wszystkim zabezpieczyć powierzchnię tynku przed niekorzystnym oddziaływaniem warunków atmosferycznych i środowiskowych, przy jednoczesnym uzyskaniu efektu estetycznego. Kolorystyka elewacji powinna być utrzymana w barwach pastelowych. W przypadku elewacji południowych i zachodnich należy unikać stosowania powierzchni wypraw w kolorach ciemnych (współczynnik odbicia światło HBW powinien być wyższy od 30), ze względu na nadmierne nagrzewanie się takich powierzchni, co może spowodować naprężenia rozciągające w wyprawie i w efekcie jej pękanie. 6. Kontrola jakości Informacje wstępne. W celu uniknięcia konfliktów przy odbiorze robót, w umowie o roboty ociepleniowe powinny być jasno zapisane kryteria ich odbioru z odwołaniem do obowiązujących przepisów, aktów normatywnych i ustaleń dodatkowych Ocena podłoża. W części dotyczącej oceny równości powierzchni podłoża ułatwieniem dokonania takiej oceny mogą być obowiązujące dla różnego rodzaju ścian dopuszczalne odchyłki wymiarów może to stanowić kryterium dla opisu stanu istniejącego i zostać ujęte w umowie w postaci konkretnego zapisu. Poniżej przedstawiono tabele dopuszczalnych odchyłek dla przegród różnej konstrukcji Dopuszczalne odchylenia powierzchni wykończonych Informacje wstępne - odmiany i kategorie tynków. Ze względu na technikę wykonania i wynikający z niej stopień wygłodzenia powierzchni wyprawy rozróżnia się odmiany i kategorie tynków podane w tabeli niżej. Do odmian tynków zwykłych zalicza się tynki: surowe, pospolite, doborowe i wypalane. Tynki surowe (kat. 0, l, la) wykonywane sq najczęściej jako jednowarstwowe, jednak stosowane mogą być także tynki surowe rapowane dwuwarstwowe. Tynki pospolite (kat. II, III) mogą by wykonywane jako dwu- lub trójwarstwowe. W przypadku podłoży o dobrej przyczepności tynki te mogą by wykonywane także jako jednowarstwowe.

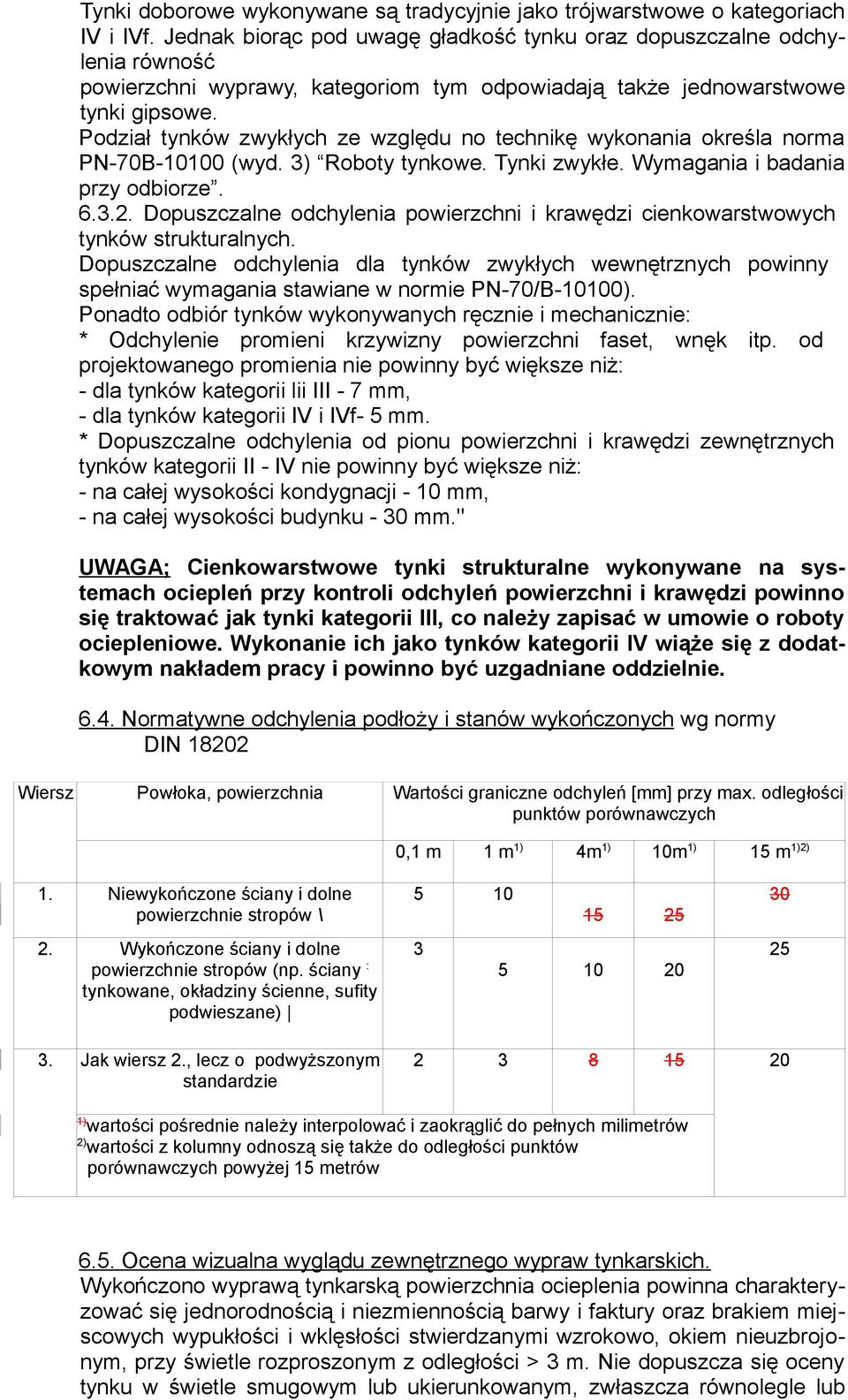

15 Tynki doborowe wykonywane są tradycyjnie jako trójwarstwowe o kategoriach IV i IVf. Jednak biorąc pod uwagę gładkość tynku oraz dopuszczalne odchylenia równość powierzchni wyprawy, kategoriom tym odpowiadają także jednowarstwowe tynki gipsowe. Podział tynków zwykłych ze względu no technikę wykonania określa norma PN-70B (wyd. 3) Roboty tynkowe. Tynki zwykłe. Wymagania i badania przy odbiorze Dopuszczalne odchylenia powierzchni i krawędzi cienkowarstwowych tynków strukturalnych. Dopuszczalne odchylenia dla tynków zwykłych wewnętrznych powinny spełniać wymagania stawiane w normie PN-70/B-10100). Ponadto odbiór tynków wykonywanych ręcznie i mechanicznie: * Odchylenie promieni krzywizny powierzchni faset, wnęk itp. od projektowanego promienia nie powinny być większe niż: - dla tynków kategorii lii III - 7 mm, - dla tynków kategorii IV i IVf- 5 mm. * Dopuszczalne odchylenia od pionu powierzchni i krawędzi zewnętrznych tynków kategorii II - IV nie powinny być większe niż: - na całej wysokości kondygnacji - 10 mm, - na całej wysokości budynku - 30 mm." UWAGA; Cienkowarstwowe tynki strukturalne wykonywane na systemach ociepleń przy kontroli odchyleń powierzchni i krawędzi powinno się traktować jak tynki kategorii III, co należy zapisać w umowie o roboty ociepleniowe. Wykonanie ich jako tynków kategorii IV wiąże się z dodatkowym nakładem pracy i powinno być uzgadniane oddzielnie Normatywne odchylenia podłoży i stanów wykończonych wg normy DIN Wiersz Powłoka, powierzchnia Wartości graniczne odchyleń [mm] przy max. odległości punktów porównawczych 0,1 m 1 m 1) 4m 1) 10m 1) 15 m 1)2) 1. Niewykończone ściany i dolne powierzchnie stropów \ 2. Wykończone ściany i dolne powierzchnie stropów (np. ściany : tynkowane, okładziny ścienne, sufity podwieszane) 3. Jak wiersz 2., lecz o podwyższonym standardzie ) wartości pośrednie należy interpolować i zaokrąglić do pełnych milimetrów 2) wartości z kolumny odnoszą się także do odległości punktów porównawczych powyżej 15 metrów 6.5. Ocena wizualna wyglądu zewnętrznego wypraw tynkarskich. Wykończono wyprawą tynkarską powierzchnia ocieplenia powinna charakteryzować się jednorodnością i niezmiennością barwy i faktury oraz brakiem miejscowych wypukłości i wklęsłości stwierdzanymi wzrokowo, okiem nieuzbrojonym, przy świetle rozproszonym z odległości > 3 m. Nie dopuszcza się oceny tynku w świetle smugowym lub ukierunkowanym, zwłaszcza równolegle lub

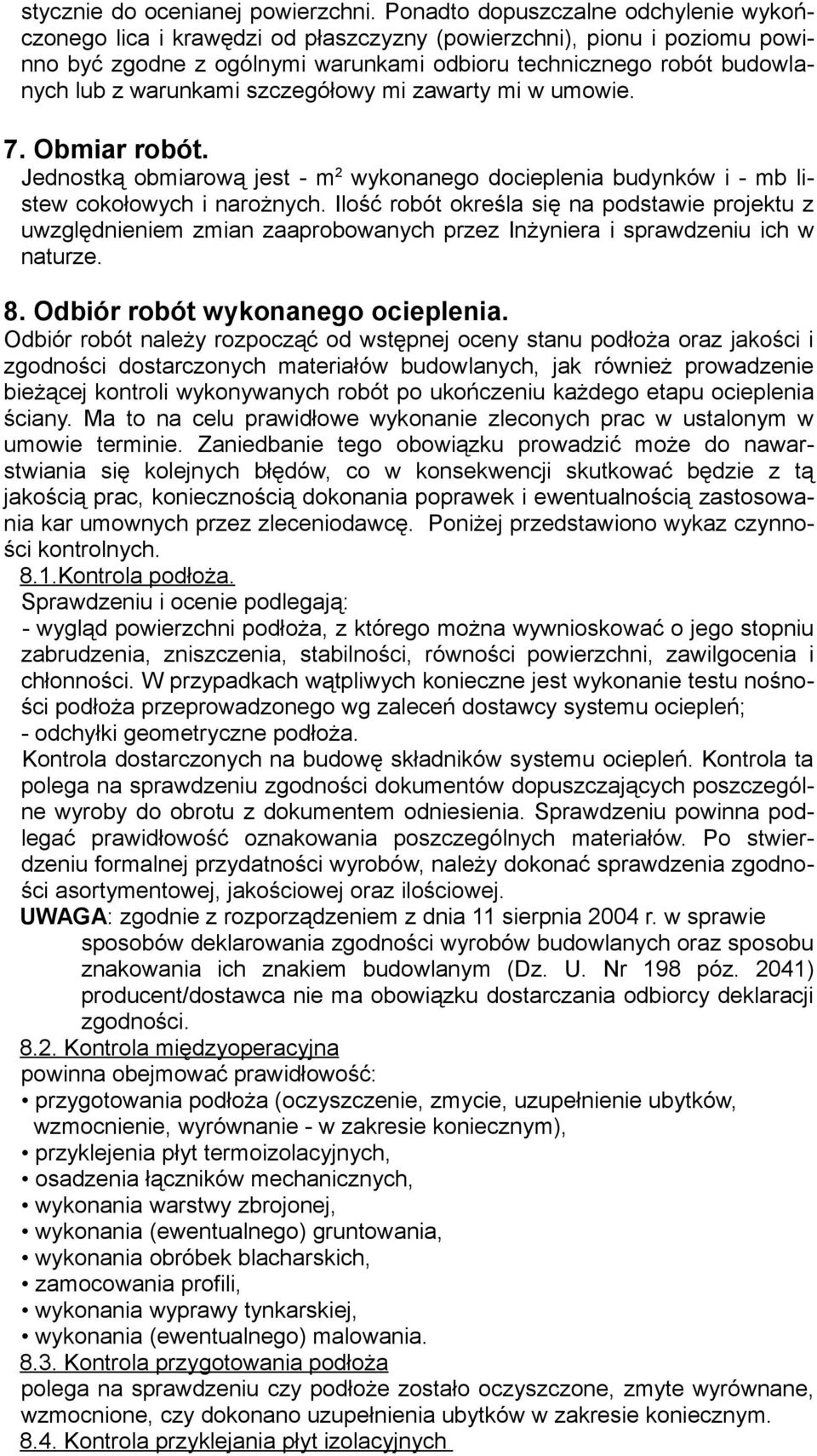

16 stycznie do ocenianej powierzchni. Ponadto dopuszczalne odchylenie wykończonego lica i krawędzi od płaszczyzny (powierzchni), pionu i poziomu powinno być zgodne z ogólnymi warunkami odbioru technicznego robót budowlanych lub z warunkami szczegółowy mi zawarty mi w umowie. 7. Obmiar robót. Jednostką obmiarową jest - m 2 wykonanego docieplenia budynków i - mb listew cokołowych i narożnych. Ilość robót określa się na podstawie projektu z uwzględnieniem zmian zaaprobowanych przez Inżyniera i sprawdzeniu ich w naturze. 8. Odbiór robót wykonanego ocieplenia. Odbiór robót należy rozpocząć od wstępnej oceny stanu podłoża oraz jakości i zgodności dostarczonych materiałów budowlanych, jak również prowadzenie bieżącej kontroli wykonywanych robót po ukończeniu każdego etapu ocieplenia ściany. Ma to na celu prawidłowe wykonanie zleconych prac w ustalonym w umowie terminie. Zaniedbanie tego obowiązku prowadzić może do nawarstwiania się kolejnych błędów, co w konsekwencji skutkować będzie z tą jakością prac, koniecznością dokonania poprawek i ewentualnością zastosowania kar umownych przez zleceniodawcę. Poniżej przedstawiono wykaz czynności kontrolnych. 8.1.Kontrola podłoża. Sprawdzeniu i ocenie podlegają: - wygląd powierzchni podłoża, z którego można wywnioskować o jego stopniu zabrudzenia, zniszczenia, stabilności, równości powierzchni, zawilgocenia i chłonności. W przypadkach wątpliwych konieczne jest wykonanie testu nośności podłoża przeprowadzonego wg zaleceń dostawcy systemu ociepleń; - odchyłki geometryczne podłoża. Kontrola dostarczonych na budowę składników systemu ociepleń. Kontrola ta polega na sprawdzeniu zgodności dokumentów dopuszczających poszczególne wyroby do obrotu z dokumentem odniesienia. Sprawdzeniu powinna podlegać prawidłowość oznakowania poszczególnych materiałów. Po stwierdzeniu formalnej przydatności wyrobów, należy dokonać sprawdzenia zgodności asortymentowej, jakościowej oraz ilościowej. UWAGA: zgodnie z rozporządzeniem z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. Nr 198 póz. 2041) producent/dostawca nie ma obowiązku dostarczania odbiorcy deklaracji zgodności Kontrola międzyoperacyjna powinna obejmować prawidłowość: przygotowania podłoża (oczyszczenie, zmycie, uzupełnienie ubytków, wzmocnienie, wyrównanie - w zakresie koniecznym), przyklejenia płyt termoizolacyjnych, osadzenia łączników mechanicznych, wykonania warstwy zbrojonej, wykonania (ewentualnego) gruntowania, wykonania obróbek blacharskich, zamocowania profili, wykonania wyprawy tynkarskiej, wykonania (ewentualnego) malowania Kontrola przygotowania podłoża polega na sprawdzeniu czy podłoże zostało oczyszczone, zmyte wyrównane, wzmocnione, czy dokonano uzupełnienia ubytków w zakresie koniecznym Kontrola przyklejania płyt izolacyjnych

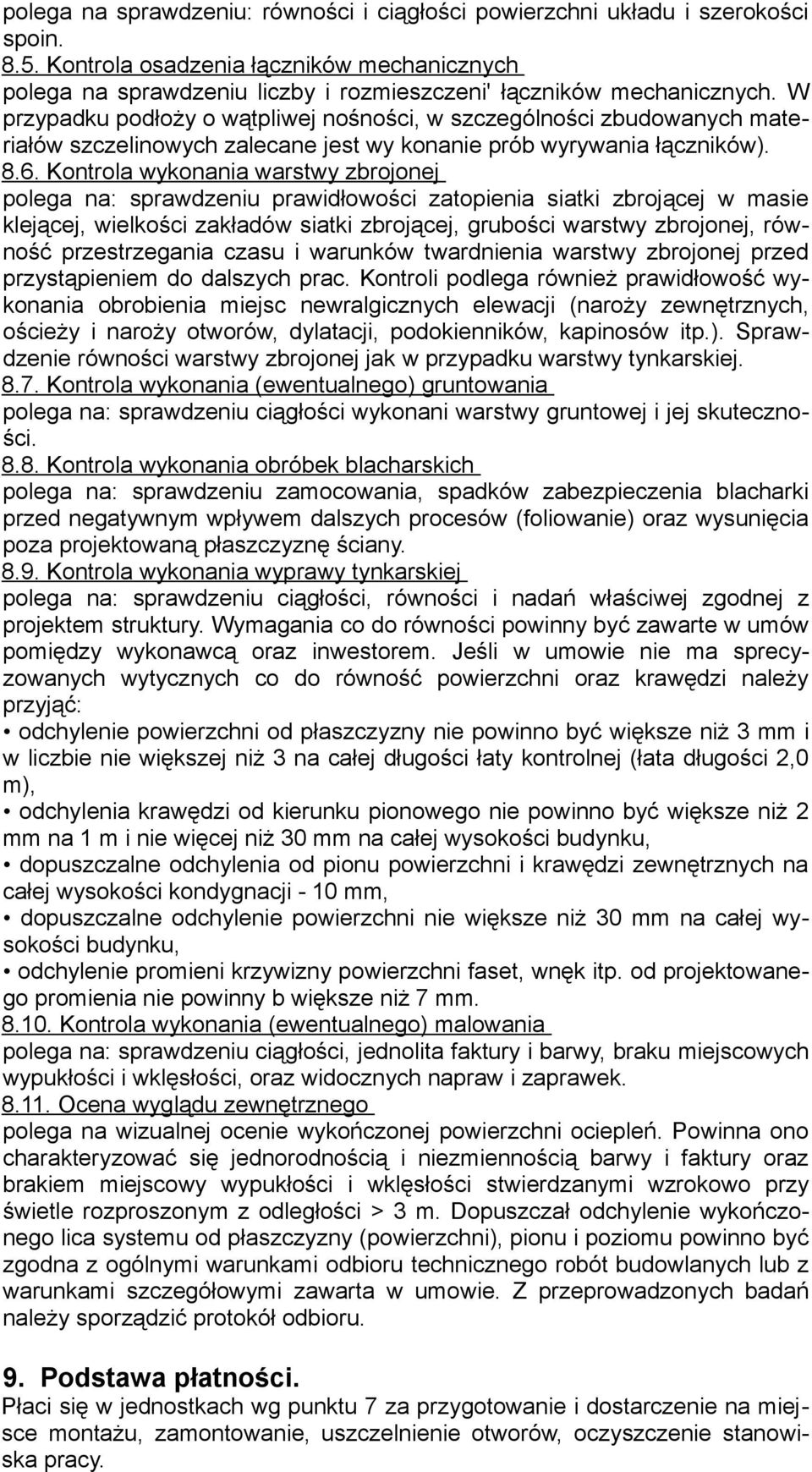

17 polega na sprawdzeniu: równości i ciągłości powierzchni układu i szerokości spoin Kontrola osadzenia łączników mechanicznych polega na sprawdzeniu liczby i rozmieszczeni' łączników mechanicznych. W przypadku podłoży o wątpliwej nośności, w szczególności zbudowanych materiałów szczelinowych zalecane jest wy konanie prób wyrywania łączników) Kontrola wykonania warstwy zbrojonej polega na: sprawdzeniu prawidłowości zatopienia siatki zbrojącej w masie klejącej, wielkości zakładów siatki zbrojącej, grubości warstwy zbrojonej, równość przestrzegania czasu i warunków twardnienia warstwy zbrojonej przed przystąpieniem do dalszych prac. Kontroli podlega również prawidłowość wykonania obrobienia miejsc newralgicznych elewacji (naroży zewnętrznych, ościeży i naroży otworów, dylatacji, podokienników, kapinosów itp.). Sprawdzenie równości warstwy zbrojonej jak w przypadku warstwy tynkarskiej Kontrola wykonania (ewentualnego) gruntowania polega na: sprawdzeniu ciągłości wykonani warstwy gruntowej i jej skuteczności Kontrola wykonania obróbek blacharskich polega na: sprawdzeniu zamocowania, spadków zabezpieczenia blacharki przed negatywnym wpływem dalszych procesów (foliowanie) oraz wysunięcia poza projektowaną płaszczyznę ściany Kontrola wykonania wyprawy tynkarskiej polega na: sprawdzeniu ciągłości, równości i nadań właściwej zgodnej z projektem struktury. Wymagania co do równości powinny być zawarte w umów pomiędzy wykonawcą oraz inwestorem. Jeśli w umowie nie ma sprecyzowanych wytycznych co do równość powierzchni oraz krawędzi należy przyjąć: odchylenie powierzchni od płaszczyzny nie powinno być większe niż 3 mm i w liczbie nie większej niż 3 na całej długości łaty kontrolnej (łata długości 2,0 m), odchylenia krawędzi od kierunku pionowego nie powinno być większe niż 2 mm na 1 m i nie więcej niż 30 mm na całej wysokości budynku, dopuszczalne odchylenia od pionu powierzchni i krawędzi zewnętrznych na całej wysokości kondygnacji - 10 mm, dopuszczalne odchylenie powierzchni nie większe niż 30 mm na całej wysokości budynku, odchylenie promieni krzywizny powierzchni faset, wnęk itp. od projektowanego promienia nie powinny b większe niż 7 mm Kontrola wykonania (ewentualnego) malowania polega na: sprawdzeniu ciągłości, jednolita faktury i barwy, braku miejscowych wypukłości i wklęsłości, oraz widocznych napraw i zaprawek Ocena wyglądu zewnętrznego polega na wizualnej ocenie wykończonej powierzchni ociepleń. Powinna ono charakteryzować się jednorodnością i niezmiennością barwy i faktury oraz brakiem miejscowy wypukłości i wklęsłości stwierdzanymi wzrokowo przy świetle rozproszonym z odległości > 3 m. Dopuszczał odchylenie wykończonego lica systemu od płaszczyzny (powierzchni), pionu i poziomu powinno być zgodna z ogólnymi warunkami odbioru technicznego robót budowlanych lub z warunkami szczegółowymi zawarta w umowie. Z przeprowadzonych badań należy sporządzić protokół odbioru. 9. Podstawa płatności. Płaci się w jednostkach wg punktu 7 za przygotowanie i dostarczenie na miejsce montażu, zamontowanie, uszczelnienie otworów, oczyszczenie stanowiska pracy.

18 10. Przepisy związane. *Dyrektywa Rody Europejskiej 89/106/EWG z dnia 21 grudnia 1988 r w sprawie zbliżenia przepisów ustawowych Państw Członkowskich odnoszących się do wyrobów budowlanych. *Ustawo Prawo budowlane z dnia 7 lipca 1994 r. tekst jednolity Dz. U. Nr 207 poz.2016 z 2003 roku z późniejszymi zmianami. * Ustawa z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. Nr 92 poz. 881 z dnia 30 kwietnia 2004 r.) * Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie, tekst jednolity - aktualizacja z dn * ETAG Wytyczne do Europejskich Aprobat Technicznych - Złożone systemy izolacji cieplnej z wyprawami tynkarskimi" - Dz. Urz. WE C 212 z * ZUAT15/V.03/2003 Zestawy wyrobów do wykonywania ociepleń z zastosowaniem styropianu jako materiału termoizolacyjnego i pocienianej wyprawy elewacyjnej" - Zalecenia Udzielania Aprobat Technicznych ITB, Warszawa, Instytut Techniki Budowlanej, 2003 r. * ZUAT15/V.04/2003 Zestawy wyrobów do wykonywania ociepleń z zastosowaniem wełny mineralnej jako materiału termoizolacyjnego i pocienianej wyprawy elewacyjnej" - Zalecenia Udzielania Aprobat Technicznych ITB, Warszawa, Instytut Techniki Budowlanej, 2003 r. * ZUAT15/V.01/ Tworzywowe łączniki do mocowania termoizolacji" - Zalecenia Udzielania Aprobat Technicznych ITB, Warszawa, Instytut Techniki Budowlanej, 1997 r. * ZUATT 15/V.07/ Łączniki do mocowania izolacji termicznej uformowanej w płyty" Zalecenia Udzielania Aprobat Technicznych ITB, Warszawa, Instytut Techniki Budowlanej, 2003 r. * ZUAT - 15/VIII.07/ Zaprawy klejące i kleje dyspresyjne" - Zalecenia Udzielania Aprobat Technicznych ITB, Warszawa, Instytut Techniki Budowlanej, 2000r. *ETAG Wytyczne do Europejskich Aprobat Technicznych - łączniki tworzywowe do mocowania warstwy izolacyjnej ociepleń ścian zewnętrznych" - Dz. Urz. WE C 212 z * PN-EN 13163:2004 Norma pt. Wyroby do izolacji cieplnej w budownictwie - Wyroby z polistyrenu ekspandowanego (EPS) produkowane fabrycznie Specyfikacja". *PN-EN 13162:2002 Norma pt. Wyroby do izolacji cieplnej w budownictwie. Wyroby z wełny mineralnej (MW) produkowane fabrycznie - Specyfikacja". * Rozporządzeniem Ministra Infrastruktury z dn r., w sprawie szczegółowego zakresu i formy projektu budowlanego. * PN-B-02025: 1999 Norma pt. Obliczanie sezonowego zapotrzebowania na ciepło do ogrzewania budynków mieszkalnych i zamieszkania zbiorowego". * PN-EN ISO 6946: 1999 Norma pt. Komponenty budowlane i elementy budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczania". * PN-70/B-10100(wyd.3) Roboty tynkowe. Tynki zwykłe. Wymagania i badania przy odbiorze * Ustawa z dnia 10 czerwca 1994 r. o zamówieniach publicznych tekst jednolity Dz. U. z 2002 r. Nr 72, poz. 664 z późniejszymi zmianami.

19 * Rozporządzenie Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie systemów oceny zgodności, wymagań, jakie powinny spełniać notyfikowane jednostki uczestniczące w ocenie zgodności oraz sposobu oznaczania wyrobów budowlanych oznakowaniem CE (Dz. U. Nr 195, poz. 2011). * Rozporządzenie Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. Nr 198 poz. 2041). * Rozporządzenie Ministra Infrastruktury w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia. (Dz. U. z 2003 r., Nr 120, póz. 1126). * Rozporządzenie Ministra Infrastruktury w sprawie szczegółowego zakresu i formy projektu budowlanego. (Dz. U. z 2003 r Nr 120, póz. 1133). * Rozporządzenie Ministra Infrastruktury w sprawie kontroli wyrobów budowlanych wprowadzonych do obrotu. (Dz. U. Z dn. 8 czerwca 2004r, Nr 130, poz. 1386). Opracował:
