1 Specjalistyczne Instrumenty W Pomiarach Inżynieryjnych S I W P I

2 LEICA Viva

3 LEICA Viva TPS Tachimetry: TS11, TS12, TS15 Fototachimetr do pomiarów jednoosobowych (TS11 I, TS15). Możliwe wykorzystanie jako SmartStation. Możliwość współpracy z odbiornikami Leica Viva GNSS. Zmotoryzowany, współpraca z kontrolerami - niektóre modele. Wykorzystanie Power Search (PS), ATR, EGL w niektórych modelach.

4 PowerSearch - technologia pozwalająca odnajdywać reflektory w czasie kilku sekund. Sensor PowerSearch odnajduje pryzmaty w kilka sekund, bez względu na ich położenie względem tachimetru. Aktywowany po naciśnięciu klawisza lub automatycznie, jeśli jest odpowiednio skonfigurowany. Z aktywnym PowerSearch tachimetr obraca się i wysyła pionowy sygnał lasera. Gdy sygnał natrafia na pryzmat tachimetr przestaje się obracać, włącza się system ATR i celuje do środka reflektora. Wiązka podczerwona jest wysyłana przez lunetę tachimetru i natychmiast odbijana przez pryzmat, po czym analizuje ją układ tachimetru. Tryb Lock jest elementem systemu ATR i umożliwia śledzenie przez tachimetr poruszającego się reflektora. Po początkowym pomiarze przeprowadzonym z użyciem ATR, tachimetr pozostaje sprzęgnięty z reflektorem i śledzi jego ruch. Pomiar może zostać wykonany w dowolnym momencie. Inteligentne oprogramowanie przewiduje kierunek przemieszczania reflektora, dzięki czemu tachimetr kontynuuje śledzenie nawet w sytuacji, gdy przeszkody terenowe spowodują krótkie zniknięcie reflektora z pola widzenia tachimetru.

5 LEICA Viva TS11 I, TS15 Pomiar wspomagany obrazami na ekranie można wskazać obiekty, na które tachimetr wyceluje i pomierzy wyznaczony cel. Możliwość sporządzenia dokumentacji fotograficznej terenu. Oprogramowanie pozwala na wykonanie zdjęcia lub zrzutu ekranu, sporządzenie na nim szkicu i połączenie z dowolnym obiektem znajdującym się w bazie danych. Oprogramowanie SmartWorx Viva. LEICA Viva TS11

6 LEICA Viva TS11 I, TS15 Kamera aparat cyfrowy 5 MPx umieszczony w tachimetrze. Przyśpiesza celowanie na punkt. Umożliwia dokumentację fotograficzną miejsca pomiarów. Pozwala na stałe wyświetlanie obrazu na ekranie. Możliwość pomiaru wszystkich punktów zdalnie, bez potrzeby wracania do tachimetru. Możliwość wykonania zdjęcia lub zrzutu ekranu, sporządzenie na nim szkicu i połączenie z dowolnym obiektem znajdującym się w bazie danych.

7 Wysokiej jakości optyka zastosowana w aparacie, ostrość od 2 m do nieskończoności, umożliwiają przekazywanie ostrych obrazów na matrycę CMOS o rozdzielczości 5 Mpx. Specjalnie zaprojektowany procesor do przetwarzania obrazów dokładnie oblicza czas ekspozycji, a funkcja balans bieli zapewnia doskonałe nasycenie barw. Obraz jest odświeżany z częstotliwością 20 Hz zaprojektowano specjalne szybkobieżne pierścienie ślizgowe, a w kamerze tachimetru zainstalowano najnowocześniejszy procesor do obróbki obrazu cyfrowego w celu natychmiastowego wyświetlania obrazów rejestrowanych przez lunetę na ekranie VGA tachimetru.

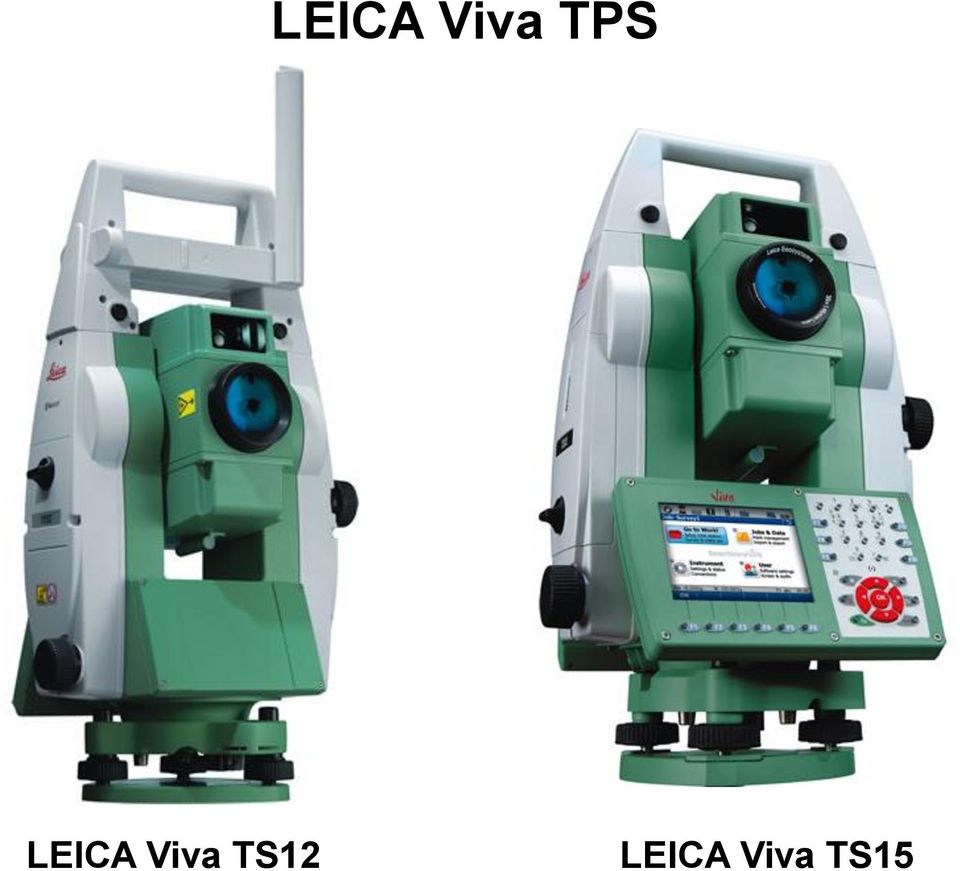

8 LEICA Viva TPS LEICA Viva TS12 LEICA Viva TS15

9 Dane kamery szerokokątnej Matryca 5 MPx CMOS Ogniskowa 21mm Pole widzenia 15.5 x 11.7 (przekątna 19.4 ) Ilość klatek 20 klatek na sekundę Ostrość od 2 m do nieskończoności Format zapisu obrazów JPEG w rozdzielczości do 5 MPx (2560 x 1920) Powiększenie 3-stopniowe (1x, 2x, 4x) Balans bieli konfigurowany przez użytkownika Jasność konfigurowana przez użytkownika

10 Leica Viva SmartStation (współpraca z odbiornikiami GS12 / GS15) Dokładność wyznaczania pozycji: w poziomie: 10mm + 1ppm, w pionie: 20mm + 1ppm Inicjalizacja RTK Wiarygodność >99.99% Czas inicjalizacji zwykle 8 s, dla 5 lub więcej widocznych satelitów na L1 i L2 Zasięg do 50 km, zakładając dobrą jakość odbieranych danych Formaty odbieranych danych RTK Formaty Leica (Leica, Leica 4G), formaty danych Real Time dla GPS i GNSS, CMR, CMR+, RTCM v2.1 / 2.2 / 2.3 / 3.x

11 LEICA Viva TPS Wybrane parametry techniczne i użytkowe Pomiar kąta Leica TS11 Leica TS12 Leica TS15 Dokładność pomiaru Hz, V 1'' (3 cc ), 2'' (6 cc ), 3''(10 cc ), 5'' (15 cc ) 2'' (6 cc ), 3'' (10 cc ), 7'' (20 cc ) 1'' (3 cc ), 2'' (6 cc ), 3''(10 cc ), 5'' (15 cc ) Dokładność wyświetlania 0,1'' (0,1 cc ) 0,1'' (0,1 cc ) 0,1'' (0,1 cc ) Metoda odczytu absolutna, ciągła, czteropunktowa absolutna, ciągła, czteropunktowa absolutna, ciągła, czteropunktowa Kompensacja czteroosiowa czteroosiowa czteroosiowa Dokł. ustawienia kompensatora 0,5'' (2 cc ), 1,0'' (3 cc ), 1,5'' (5 cc ) 0,5'' (2 cc ), 1,0'' (3 cc ), 1,5'' (5 cc ) 0,5'' (2 cc ), 1,0'' (3 cc ), 1,5'' (5 cc )

12 LEICA Viva TPS Pomiar odległości (na pryzmaty) Zasięg pomiaru Pryzmat okrągły GPR m 3500 m 3500 m 3 pryzmaty okrągłe GPR m m Pryzmat m 2000 m 2000 m Mini pryzmat m m Mini pryzmat 2000 m 2000 m 2000 m Folia odblaskowa (60mm x 60mm) 250 m m Dokładność / czas pomiaru Tryb standardowy 1mm + 1,5ppm /2,4 s 1mm + 1,5ppm / 2,4 s 1mm + 1,5ppm / 2,4 s Tryb szybki 3mm + 1,5ppm / 0,8 s mm + 1,5ppm / 0,8 s Tryb ciągły 3mm + 1,5ppm / <0,15 s 3mm + 1,5ppm / <0,15 s 3mm + 1,5ppm / <0,15 s

13 LEICA Viva TPS Zasięg PinPoint R30/R400/R1000 PinPoint R30/R400/R1000 Pomiar w trybie dużego zasięgu Pomiar w trybie dużego zasięgu Pomiar odległości (bez reflektora) 30 m /400 m/ 1000 m 400 m / 1000 m Dokładność / czas pomiaru 2mm + 2ppm / 3 s 2mm + 2ppm / 3 s Pomiar odległości (duży zasięg) 30 m /400 m/ 1000 m 2mm + 2ppm / 3 s > m ---- > m Dokładność / czas pomiaru 5mm + 2ppm / 2,5 s mm + 2ppm / 2,5 s

14 LEICA Viva TPS Dokładność wyświetlania Najkrótsza mierzona odległość Metoda pomiaru Rozmiar plamki lasera Dane ogólne 0,1mm 0,1mm 0,1mm 1,5 m ,5 m system analizujący, mierzący przesunięcie fazy (współosiowy, widzialny, czerwony laser) przy 30 m: 7mm x 10mm, przy 50 m: 8mm x 20mm system analizujący, mierzący przesunięcie fazy (współosiowy, widzialny, czerwony laser) przy 30 m: 7mm x 10mm, przy 50 m: 8mm x 20mm

15 LEICA Viva TPS Czułość libelli pudełkowej Pionownik laserowy - dokładność centrowania Śruby ruchu leniwego Praca 6' / 2mm 6' / 2mm 6' / 2mm 1,5mm z wysokości 1,5 m 1 pozioma / 1 pionowa 1,5mm z wysokości 1,5 m ,5mm z wysokości 1,5 m 1 pozioma / 1 pionowa

16 LEICA Viva TPS Zasilanie Bateria wew. litowo - jonowa litowo - jonowa litowo - jonowa Czas pracy 10 h 5-8 h 5-8 h Waga Waga tachimetru 4,8-5,1 kg 4,8-5,5 kg 4,9-5,5 kg Diody do tyczenia Zasięg roboczy m m m Dokładność wyznaczania pozycji 5 cm na 100 m 5 cm na 100 m 5 cm na 100 m

17 Leica Nova MS50 TS50 TM50

18 pomiary tradycyjne dalmierz PinPoint R2000 skanowanie 3D integracja z pomiarami GNSS dokumentacja fotograficzna - kamera przeglądowa i kamera wbudowana w lunetę z 30x powiększeniem i autofokusem

19

20

21

22

23

24

25

26

27 Tachimetry zmotoryzowane SOKKIA, TOPCON Topcon QS A Topcon QS M Sokkia SRX Topcon PS / Sokkia SX Tachimetry przemysłowe Sokkia NET Sokkia GPX Topcon OS - On-Board Station Sokkia FX

28 TOPCON QS A - QUICK STATION Dokładność kątowa: 1 /3 cc, 3 /10 cc, 5 /15 cc (QS1A, QS3A, QS5A)

29 system śledzenia lustra XTRAC 8 odnajduje i śledzi lustro (1,2mm/100m) moduł optyczny RC-4 Quick Lock (wyszukiwanie lustra) zintegrowany moduł radiowy śledzenie lustra na odległości nawet 1km bezlustrowość m (laser klasy I) skanowanie z wykorzystaniem zdjęć (alternatywa dla skanera, definiowanie obszaru i skanowanie) pamięć gniazdo kart pamięci oraz złącze USB na pendrive system Windows i oprogramowanie TopSurv TOPCON QS obudowa trwała, wodoszczelna i pyłoszczelna konstrukcja

30

31 KONTROLERY

32 OPROGRAMOWANIE TOPSURV

33 OPROGRAMOWANIE TOPSURV

34 TOPCON QS A

35 TOPCON QS A

36 Topcon QS M (MOTORIZED) serwomotory, pomiar bezlustrowy do m (dalmierz - laser klasy I), system Windows i oprogramowanie TopSurv, pamięć gniazdo kart pamięci oraz złącze USB na pendrive, obudowa wodoszczelna i pyłoszczelna konstrukcja, Dokładność kątowa: 3 /10 cc Zasięg dalmierza: m Bezlustrowość: m

37 TOPCON QS 3 M

38 TOPCON QS 3 M

39 TOPCON DS

40 TOPCON DS Tachimetry DS można rozbudować do wersji jednoosobowej wystarczy zakupić tylko aktualizację oprogramowania i dokupić akcesoria (lustro 360 stopni, kontroler). Technologia autowpasowania - po wstępnym wycelowaniu w okolice pryzmatu Technologia ta jest także wykorzystywana podczas pracy w trybie jednoosobowym (one-man).

41 TOPCON DS

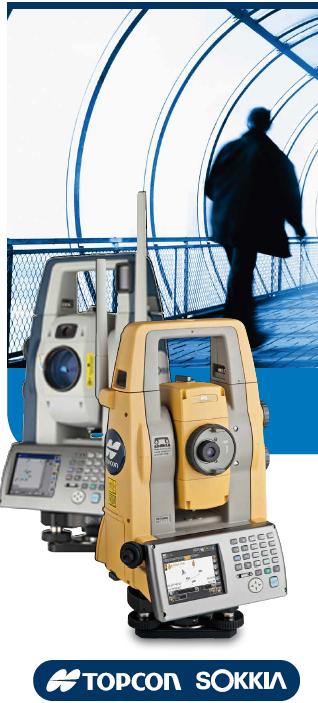

42 TOPCON PS / SOKKIA SX

43 TOPCON PS / SOKKIA SX

44 Magnet Field to pakiet oprogramowania terenowego - oprogramowanie inżynierskie - narzędzia obliczeniowo-pomiarowe. Moduł pomiarowy, pakiet do obliczeń inżynierskich, zaawansowane narzędzia - moduł do obsługi inwestycji drogowych, wersja polskojęzyczna. Magnet Office Tools to pakiet oprogramowania biurowego - oprogramowanie do obsługi projektów inżynierskich opartych o dane CAD. Wymiana danych dzięki użyciu rozwiązań Autodesk. Dodatkowy moduł MAGNET Enterprise umożliwia wykorzystanie wbudowanej w tachimetry technologii TSshield bieżący, dostęp z biura do pomiarów terenowych.

45

46 Magnet Field

47 Magnet Field

48

49

50 Magnet Office Tools

51

52 TOPCON IS-300 (IMAGING STATION) Zmotoryzowany fototachimetr Topcon IS Możliwość rejestrowania obrazów cyfrowych i wykonywania pomiarów. Oprogramowanie zewnętrzne Topcon ImageMaster. Aplikacja ta pozwala generować zdjęcia z georeferencjami. Dzięki temu każdy punkt na zarejestrowanym obrazie jest jednoznacznie zdefiniowany w przestrzeni. Jest to alternatywa dla skaningu laserowego 3D. Dokładność kątowa: 1 /3 cc, 3 /10 cc, 5 /15 cc (IS-301, IS-303, IS-305) Zasięg dalmierza: m Bezlustrowość: m

53 TOPCON IS-300 obrazowanie rzeczywistości - dwie kamery (szerokokątne i z 30-krotnym optycznym powiększeniem) umożliwiają uchwycenie niewielkich detali mierzonego obiektu szybki pomiar skomplikowanych detali - zdalny pomiar charakterystycznych punktów obiektu ułatwi inwentaryzację najbardziej złożonych konstrukcji, skróci czas pracy i ochroni przed popełnieniem pomyłek iscan - automatyczny pomiar charakterystycznych punktów obiektu, funkcja skanowania do 20 punktów na sekundę w regularnej siatce idrive - wybór mierzonego punktu bezpośrednio na ekranie tachimetru z wykorzystaniem zdjęcia cyfrowego - zdjęcie może być powiększane do takich rozmiarów, by zobaczyć na nim detal

54 TOPCON IS-300 pomiar niedostępnych punktów - dzięki dalmierzowi bezlustrowemu o zasięgu do 2000 m (dokładność 5mm do 250 m) można wykonywać pomiary punktów niedostępnych przez liście lub do bardzo małych, ciemnych i znacznie oddalonych obiektów sterowanie bez kabla - fototachimetr jako narzędzie do zdalnego monitoringu obszarów niebezpiecznych lub trudno dostępnych - stojąc na mierzonej zaporze można śledzić pracę instrumentu i zmieniać jego ustawienia bez podchodzenia do stanowiska (icontrol) fototachimetr obsługuje się poprzez dotykowy ekran LCD, interfejs posiada pełną, podświetlaną klawiaturę alfanumeryczną

55 TOPCON IS-300

56 Topcon IS-300

57 TOPCON IS-300

58 TOPCON IS-300

59 Seria TOPCON OS i bliźniacza seria SOKKIA FX - nie są zrobotyzowane Topcon OS Dokładność kątowa: 1, 3, 5 (OS-101,OS-103, OS-105) (FX-101, FX-103, FX-105) Zasięg dalmierza: m Funkcje/technologie: TSshield, LongLink, MAGNET Sokkia FX

60 Seria TOPCON OS i bliźniacza seria SOKKIA FX Technologia TSshield umożliwia zdalne połączenie się z tachimetrem i np. wgranie nowszego oprogramowania lub zablokowanie tachimetru w przypadku kradzieży. Technologia LongLink technologia bluetooth dalekiego zasięgu, nawet z odległości 300 m można używać dodatkowego kontrolera i przy tyczce wyzwalać pomiary i wprowadzać opis mierzonego punktu. Oprogramowanie MAGNET aplikacja, dzięki której użytkownik może pracować w tzw. chmurze, że rejestrowane w tachimetrze dane mogą być w tej samej chwili widoczne w biurze. Wodoszczelność wodo i pyłoszczelność wg normy IP65. Tachimetr pracuje pod systemem Windows, obsługuje się go poprzez dotykowy ekran LCD oraz podświetlaną klawiaturę alfanumeryczną.

61 Seria TOPCON OS i bliźniacza seria SOKKIA FX

62 Seria TOPCON OS i bliźniacza seria SOKKIA FX

63 TACHIMETRY TRIMBLE Trimble S3 Trimble S6 Trimble S8 Trimble 5600 Trimble VX Spatial Station

64 TACHIMETR TRIMBLE S3 Dostępny w wersjach wyposażonych tylko w Serwo (wersja robotyczna) lub Autolock. Zintegrowany kontroler z oprogramowaniem Trimble Survey Controller. Baterie z podwójną ładowarka i adapterem samochodowym, diody umożliwiające sprawdzenie stanu naładowania baterii. Napęd: serwomotor Trimble MagDrive, bazujący na technologii elektromagnetycznej (steruje ostrością lunety, prędkość: 86 stopni/s). Optyka Carl Zeiss. Technologia Trimble DR (Direct Reflect) Plus zwiększa zasięg dalmierza. Pozwala na pomiar bez pryzmatu do dowolnej powierzchni. Dokładność kątowa: 2" (0,6 mgon) Dokładność odczytu kąta: 1" (0,3 mgon) Dokł. odległości - pryzmat: 2mm + 2ppm Dokł. odległości - bezlustrowo: 3mm + 2ppm

65 TACHIMETR ZROBOTYZOWANY TRIMBLE S6 Zintegrowany kontroler z oprogramowaniem Trimble Survey Controller. Baterie oraz inteligentny system ładowania jak w S3. Napęd: serwomotor MagDrive (steruje ostrością lunety, prędkość: 115 stopni/s, zaawansowana kompensacja błędów). Optyka Carl Zeiss. Technologia MultiTrack z możliwością identyfikacji celu i wyboru jego typów (aktywne, pasywne). Technologia DR Plus - pomiar dalekiego zasięgu. Technologia SurePoint ma zapewniać stałą pozycję bez względu na wiatr, deszcz, wibracje, obsługę - aktywna korekcja błędów (system korekcji odczytu). Dokładność kątowa: 2" (0,6 mgon) Dokładność odczytu kąta: 1" (0.3 mgon) Dokładność odległości - pryzmat: 2mm + 2ppm Dokładność odległości bezlustrowo: 2mm + 2ppm Technologia GPS Search znajduje pryzmat w ciągu kilku sekund. Przy użyciu odbiornika GPS/GNSS przez Bluetooth przesyła dane dot. pozycji, używa tych danych do pozycjonowania robotycznego i celowa trafia prosto w pryzmat.

66 TACHIMETR ZROBOTYZOWANY TRIMBLE 5600 Dokładność kątowa: 0,5"(0,15 mgon) lub 1"(0,3 mgon) Dokładność odczytu kąta: 1" (0.3 mgon) Dokładność odległości - pryzmat: 2mm + 2ppm Dokładność odległości bezlustrowo: 3mm + 2ppm Technologia Serwo Trimble MagDrive Technologia Trimble SurePoint Dostępne w wersji Autolock i Robotycznej Technologia Trimble DR PlusProgram

67 TACHIMETR ZROBOTYZOWANY TRIMBLE S8 Zintegrowany kontroler z oprogramowaniem Trimble Survey Controller. Baterie oraz inteligentny system ładowania jak w S3 i S6. Napęd: serwomotor MagDrive (steruje ostrością lunety, prędkość: 115 stopni/s, zaawansowana kompensacja błędów). Optyka Carl Zeiss. Technologia MultiTrack z możliwością identyfikacji celu i wyboru jego typów (aktywne, pasywne). Technologia DR, DR Plus - pomiar dalekiego zasięgu. Technologia SurePoint - aktywna korekcja błędów (system korekcji odczytu). Technologia Finelock rozpoznawania luster, wykrywanie celów bez interferencji sąsiednich pryzmatów dla uzyskania wysokiej dokładności na bliskich odległościach. Wbudowana kamera Trimble Vision. Wizualna weryfikacja danych. 2 WERSJE MODELU: A DR Plus: Wideo-robotyczna (Direct Reflect) B DR HP: Inżynieria (High Precision)

68 TACHIMETR ZROBOTYZOWANY TRIMBLE S8 DR PLUS (A - Wideo-robotyczna) Jest przeznaczony dla typowych pomiarów geodezyjnych. S8 DR PLUS: 2" dokł. kątowa, zasięg dalmierza Trimble DR Plus do 2500 m. Program biurowy Trimble Business Center narzędzia do przetwarzania danych i analiz. Weryfikacja wizualna i sterowanie wspierane kamerą wideo. Technologia Serwo MagDrive. Technologie SurePoint, AutoLock i GPS Search, Trimble VISION. Barcelona

69 TRIMBLE VISION Trimble Vision pozwala kontrolować urządzenia poprzez tryb wideo z pilota w pryzmacie. Na ekranie widzimy wszystkie nagrane punkty, dzięki czemu można stale sprawdzić czy mierzymy wszystkie. Umożliwia pomiar do pryzmatu lub bezlustrowo, wystarczy wycelować i nacisnąć przycisk. Kamera KAMERA S8 DR PLUS KAMERA Trimble VX Matryca Kolorowy Cyfrowy Sensor Kolorowy Cyfrowy Sensor Obrazu Obrazu Rozdzielczość 2048 x 1536 pikseli 2048 x 1536 pikseli Ogniskowa 23mm 23mm Głębia ostrości 3 m do nieskończoności 3 m do nieskończoności Pole widzenia 16 5 x x 12 3 Zoom cyfrowy 4-stopniowy (1x, 2x, 4x, 8x) 4-stopniowy (1x, 2x, 4x, 8x) Ekspozycja Automatyczna Automatyczna Jasność Definiowana przez Definiowana przez użytkownika użytkownika Kontrast Definiowana przez Definiowana przez użytkownika użytkownika Zapis obrazu Do 2048 x 1536 pikseli Do 2048 x 1536 pikseli Format pliku JPEG JPEG Kompresja Definiowana przez użytkownika Transmisja wideo 5 klatek/s

70 FOTOTACHIMETR SKANUJĄCY TRIMBLE VX SPATIAL STATION Dokładność kątowa: 1" (0.3 mgon) Dokładność pom. odległości - pryzmat: 2mm + 2ppm Dokładność pom. odległości bezlustrowo: 2mm + 2ppm System Serwo prędkość: 115 stopni/s. Technologia Trimble VISION. Technologia Trimble DR PlusProgram. Technologia Serwo Trimble MagDrive. Technologia Trimble SurePoint. Skaner.

71 TACHIMETRY TRIMBLE PARAMETRY/DOKŁADNOŚCI SPECYF. (DZIAŁANIE) Instrument S3 S6 S8 S VX cecha DR plus DR plus DR HP typ sensora przetwornik kodowy z odczytem diametrlanym przetwornik kodowy z odczytem diametralnym przetwornik kodowy z odczytem diametralnym DR Standard DR 200+ przetwornik kodowy z odczytem diametralnym dokładność standardowa bazująca na DIN (0,6 mgon) 5" (1,5 mgon) 2 (0,6 mgon) 2 3" (1 mgon) lub 5"(1,5 mgon) (0,6 mgon) 0,5" (0,15 mgon) lub 1" (0,3 mgon) 3" (1 mgon) lub 5" (1,5 mgon) 1" (0,3 mgon) odczyt kąta POMIAR KĄTA standard śledzenie obserwacja uśredniona 1" (0,3 mgon) 2" (0,6 mgon) 0,1" (0,03 mgon) 1" (0,3 mgon) 2" (0,6 mgon) 0,1" (0,03 mgon) 1" (0,3 mgon) 2" (0,6 mgon) 0,1" (0,03 mgon) 1" (0,1 mgon) 2" (0,5 mgon) 1" (0,1 mgon) 1" (0,1 mgon) 2" (0,5 mgon) 1" (0,1 mgon) automatyczny kompensator dokładność 0,5" (0,15 mgon) 0,5" (0,15 mgon) 0,5" (0,15 mgon) 0,5" (0,15 mgon) 0,5" (0.\,15 mgon) zakres 5 (±100 mgon) 5,4' (±100 mgon) 5,4' (±100 mgon) 5,4 (±100 mgon) 5,4' (±100 mgon)

72 TACHIMETRY TRIMBLE PARAMETRY/DOKŁADNOŚCI Instrument S3 S6 S8 S VX dokładność (RMSE) z pryzmatem standard 2mm + 2ppm 2mm + 2ppm 2mm + 2ppm 1mm + 1ppm 2mm + 2ppm 3mm + 3ppm 2mm + 2ppm odchylenie standardowe (ISO ) 1,5mm + 2ppm 1mm + 2ppm 1mm + 2ppm 0,8mm + 1ppm 1mm + 2ppm śledzenie 5mm + 2ppm 4mm + 2ppm 4mm + 2ppm 5mm + 2ppm 5mm + 2ppm 10 m + 3mm 4mm + 2ppm dokładność (RMSE) bezlustrowo POMIAR ODLEGŁOŚCI standard 3mm + 2ppm 2mm + 2ppm 2mm + 2ppm 3mm + 2ppm 3mm + 2ppm 3mm + 3ppm 2mm + 2ppm śledzenie 10mm + 2ppm 4mm + 2ppm 4mm + 2ppm 10mm + 2ppm 10mm + 2ppm 3mm + 3ppm 4mm + 2ppm czas pomiaru z pryzmatem standard 2 s 1,2 s 1,2 s 2 s 2 s 3 s 1,2 s śledzenie 0.4 s 0,4 s 0,4 s 0,4 s 0,5 s 0,4 s 0,4 s czas pomiaru bezlustrowo obs. uśr. 2 s na pomiar 3,5 s na pomiar 3,5 s na pomiar standard 3-15 s 1-5 s 1-5 s 3-15 s 3-30 s 3,7 s 1-5 s śledzenie 0,4 s 0,4 s 0,4 s 0,4 s 0,8-30 s 0,4 s 0,4 s

73 TACHIMETRY TRIMBLE PARAMETRY/DOKŁADNOŚCI Instrument S3 S6 S8 S VX ZASILANIE Bateria wewnętrzna ładowalna, Li-lon 11.1 V, 4,4 Ah ładowalna, Li-lon 11.1 V, 4,4 Ah ładowalna, NiMH 12 V, 1,8 Ah ładowalna, Li-lon 11.1 V, 4,4 Ah czas pracy 1 bateria ok. 6 godzin ok. 6 godzin ok. 6 godzin 3 godziny ok. 5 godzin 3 baterie ok. 18 godzin ok. 18 godzin ok. 15 godzin uchwyt robotyczny z 1 baterią ok. 12 godzin 12 godzin ok. 12 godzin czas pracy z robotycznym wideo 1 bateria 5 godzin 3 baterie 15 godzin

74 TACHIMETRY TRIMBLE PARAMETRY/DOKŁADNOŚCI POMIAR ROBOTYCZNY S3 S6 S8 VX 5600 zasięg robotyczny i Autolock (zależy od warunków pogodowych i promieniowania tła) pryzmaty pasywne m m m m 1200 m-2200m cel Trimble MultiTrack 800 m 800 m 800 m precyzja pozycjonowania na 200 m pryzmaty pasywne <2mm <2mm <2mm <2mm cel Trimble MultiTrack Target <2mm <2mm <2mm najkrótszy dystans szukania 0,2 m 0,2 m 0,2 m 0,2 m 2 m odczyt kąta standard 1" (0,3 mgon) 1" (0,1 mgon) 1" (0,1 mgon) 1" (0,1 mgon) śledzenie 2" (0,6 mgon) 2" (0,5 mgon) 2" (0,5 mgon) 2" (0,5 mgon) obserwacje uśrednione radio wew./zew. 2,4 GHz FHSS 0,1" (0,03 mgon) 0,1" (0,01 mgon) 0,1" (0,01 mgon) 0,1" (0,01 mgon) 2,4 GHz FHSS 2,4 GHz FHSS 2,4 GHz FHSS przeciętny czas szukania 2-10 s 2-10 s 2-10 s 2-10 s 2-10 s standard śledzenie czas pomiaru 5,8 s 0,4 s

75 TACHIMETRY TRIMBLE PARAMETRY/DOKŁADNOŚCI Zasięg - pryzmat [m] Instrument S3 S6 S8 (DR Plus) S8 (DR HP) 5600 (DR Standard) 5600 (DR 200 plus) VX 1 pryzmat 2500 m 2500 m 2500 m 3000 m 3000 m 2500 m 2500 m 3 pryzmaty 5000 m 5500 m 5500 m 5000 m 5500 m 1 pryzmat daleki zasięg 5000 m 5000 m 2500 m 5500 m 3 pryzmaty daleki zasięg 7000 m 7500 m 5500 m najkrótszy możliwy zasięg 0,2 m 0,2 m 0,2 m 1,5 m 1,5 m 2 m 0,2 m

76 Gray card (18% odbicia) Warunki pogodowe Instrument S3 S6 Zasięg - bezlustrowo [m] Dobre dobra widoczność, niskie nasłonecznienie S8 (DR Plus) S8 (DR HP) 5600 (DR Stand.) 5600 (DR 200 plus) White card (90% odbicia) > > Gray card (18% odbicia) > > zwiększony zasięg - bezlustrowo [m] White card (90% odbicia) Gray card (18% odbicia) dokładność 10mm + 2ppm 10mm + 2ppm najkrótszy możliwy zasięg 1,5 1 1,5 2,5 2 1 Folia refleksyjna 20mm > Folia refleksyjna 60mm Warunki pogodowe Zasięg - bezlustrowo [m] Normalne normalna widoczność, nasłonecznienie umiarkowane, lekki odbłysk White card (90% odbicia) Gray card (18% odbicia) Warunki pogodowe Trudne mgła, obiekt w bezpośrednim świetle słonecznym, turbulencje White card (90% odbicia) VX

77 TACHIMETRY TRIMBLE PARAMETRY/DOKŁADNOŚCI Standardowy w wersji Robotycznej i Autolock FINELOCK Precyzja celowania na dystansie 300 m (odchylenie standardowe) < 1mm Zasięg do pryzmatów pasywnych (min. max.) 20 m 700 m Minimalna odległość między pryzmatami na dystansie 200 m < 0,8 m Daleki Zasięg (nie we wszystkich modelach) Precyzja celowania na dystansie (odchylenie standardowe) Zasięg do pryzmatów pasywnych (min. max.) Minimalna odległość między pryzmatami na dystansie m m < 10 mm 20 m m < 10,0 m

78 TACHIMETRY TRIMBLE ZASTOSOWANIE Podstawa do pomiarów zintegrowanych (INTEGRATED SURVEY). Można połączyć technologie pomiarowe: GPS/GNSS i pomiary optyczne. Trimble S6 Pomiar wszelkiego rodzaju: przewodów, tuneli, mostów, odkrywek, budynków, elewacji. Trimble S3

79 Trimble S8

80 Trimble VX Spatial Station

81 Trimble VX Spatial Station

82 LITERATURA ulotka_ds_net_ pdf, ulotka_ps.pdf, www10.giscafe.com/nbc/articles/view_article.php?section=magazine&articleid= Leica_Infinity_BRO_pl.pdf, Leica_Infinity_DAT_pl.pdf, Leica_Nova_MS50_BRO_pl.pdf, Leica_Nova_MS50_DAT_pl.pdf, Leica_Nova_TM50_BRO_pl.pdf, Leica_Nova_TM50_DAT_pl.pdf, Leica_Nova_TS50_DAT_pl.pdf, Leica_Nova_TS50_BRO_pl.pdf,
