1 Nadążna cewka Petersena do automatycznej kompensacji prądów zwarciowych.

2 Historia - Rok 1920 Powstał pierwszy projekt dławika gaszącego konstrukcji Waldemara Petersena - - Rok 1956 Opatentowanie oryginalnego rozwiązania z cewką nadążną.

3 Część aktywna wał obwód magnetyczny rdzenia uzwojenie obwód magnetyczny (część stała) obwód magnetyczny rdzenia wał rama

4 Uzwojenia uzwojenia pierwotne D1, D2 uzwojenia wtórne (500V) M1, N1 uzwojenie pomiarowe (100V, 3A) k,l

5 Obwód magnetyczny wał Obwód magnetyczny jarzmo Magnetyczny obwód -rdzeń

6 Bezstopniowa regulacja ASC bezstopniowa (płynna) zmiana pozycji rdzenia zmiana wartości impedancji wymusza bezstopniowa płynną zmianę prądu cewki Petersena Regulacja zmniejszająca prąd Regulacja zwiększająca prąd

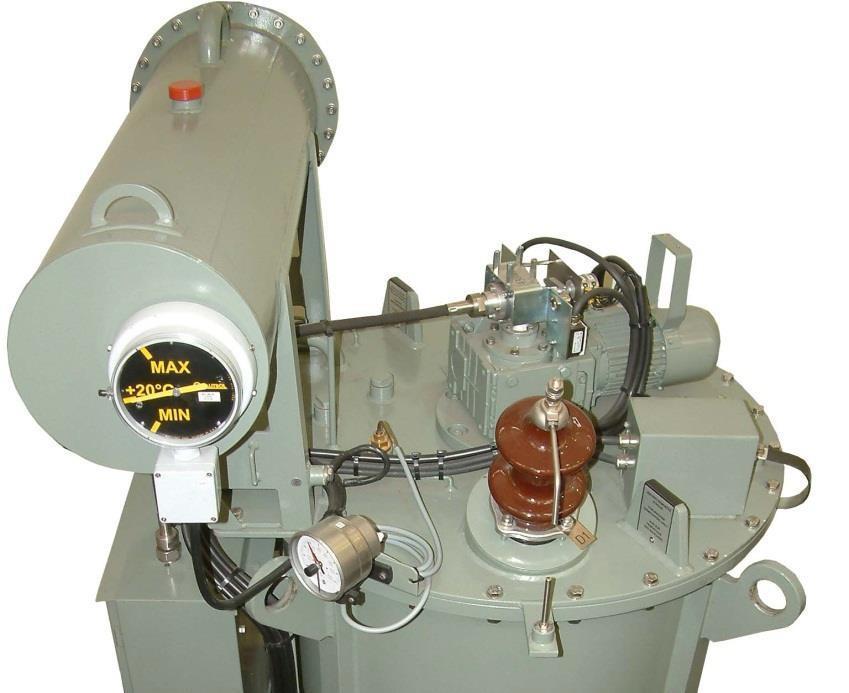

7 Główna przekładnia silnika Dodatkowa przekładnia: - przełącznikiem krańcowym, potencjometrem i przewodem elastycznym Elastyczne połączenia do wskaźników.

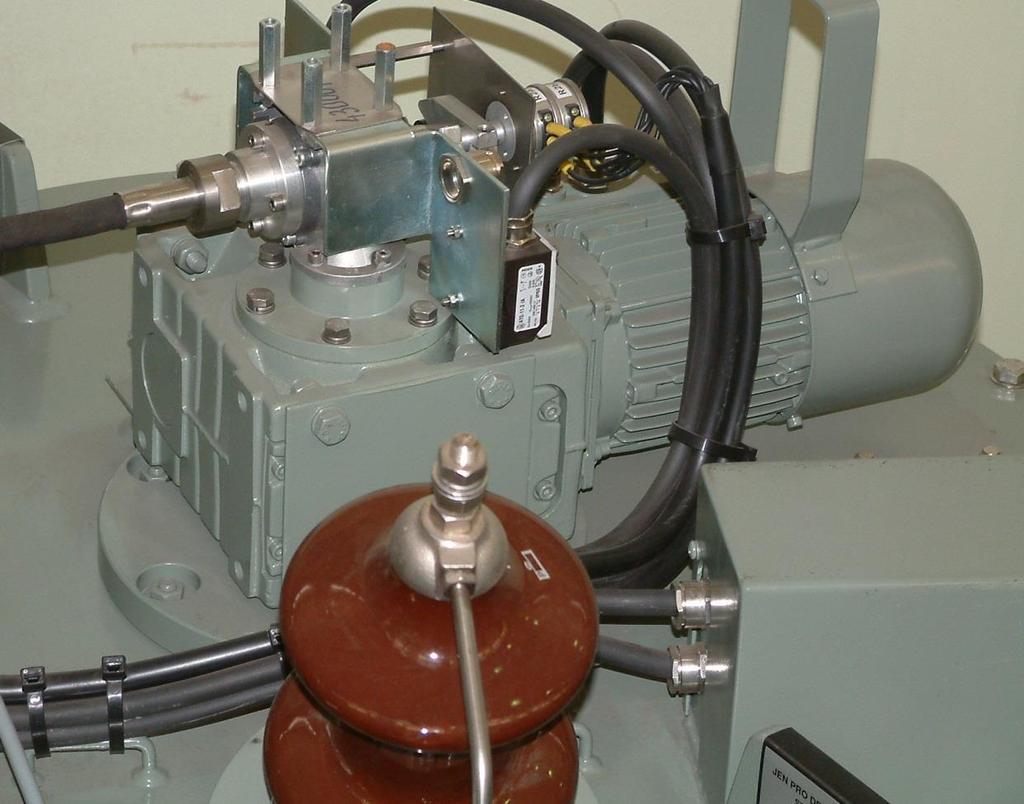

8 Dodatkowa przekładnia: Lenze SSN31-1M HAR przekładnia zawiera: potencjometr wyłącznik krańcowy wyjścia do elastycznych połączeń mechanicznych z konserwatorem Wyjście elastyczne wału: zapewnia przenoszenie momentu obrotowego do wskaźnika mechanicznego w szafie sterowniczej Potencjometr: używany do regulacji wartości prądu (przeznaczony do automatyki DU) podstawowa wersja: 2x200Ω połączone ze skrzynka sterowniczą wykonane przez MEGATRON Wyłącznik krańcowy służący do wyłączania silnika przy maksymalnych wartościach prądów- programowalny Przekładnia główna: do napędzania wału Lenze GSS05-2M HAR 071C42 mechaniczne połączenie wału z silnikiem, połączony za pomącą przewodów poprowadzonych ze skrzynki sterowniczej Silnik: 3 x 400 V AC, 50 Hz In 1,4 A Moc 0,55kW Prędkość obrotowa 1405 min-1

9

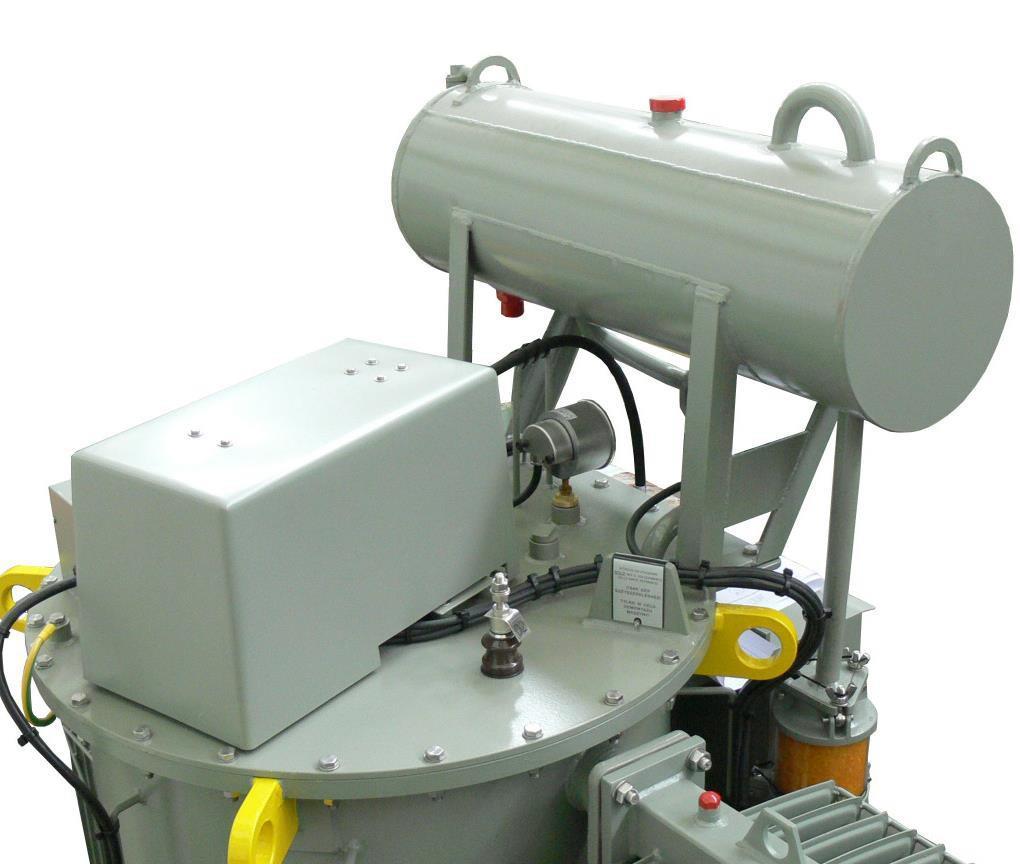

10 Skrzynka sterownicza Elastyczny wał połączenie z mechanicznym wskaźnikiem Mechaniczny wskaźnik: umieszczony w oknie w prawym górnym narożniku Wyskalowany w amperach. Sterowanie ręczne Blokada

11 Mechaniczny wskaźnik w amperach Przewody Wskaźnik faz Wyłacznik zabezpieczający napęd Niskonapięciowy wyłącznik nadprądowy Grzałka Złącza kablowe EGE, spol. s r.o. - manufacturer of arc suppression coils, bus ducts, steel structures...

12 EGE, spol. s r.o.- manufacturer of arc suppression coils, bus ducts, steel structures...

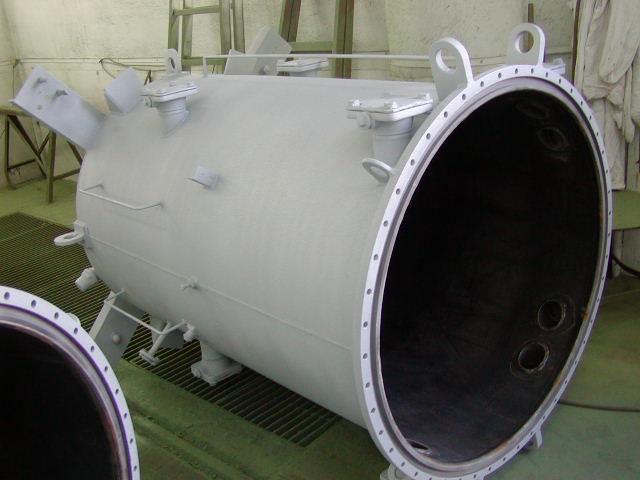

13 Kadź Standardowe wykonanie: obudowa cylindryczna tabliczki metalowe - min. 4 mm obudowa zwarta i wytrzymała Uszczelnienie: kadź O-RING system uszczelnień okrągła uszczelka umieszczona w rowku

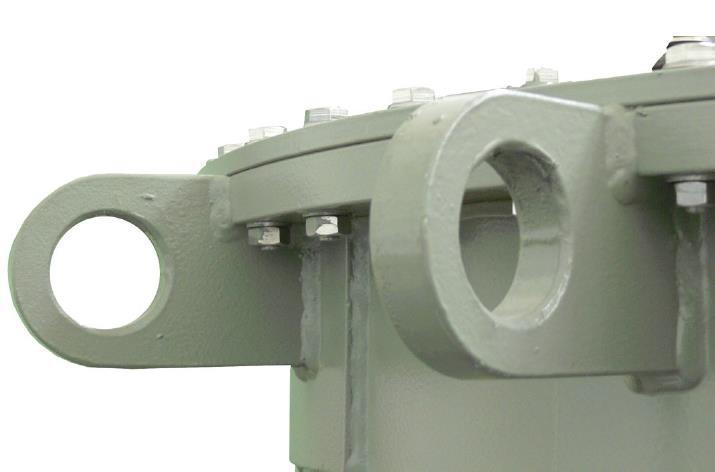

14 Uchwyt do podnoszenia Zaczep do holowania Złącze uziemiające M12 Zawór oleju Zawór oleju A31OR

15 Obudowa kadzi 1,5 mm grubość ścian

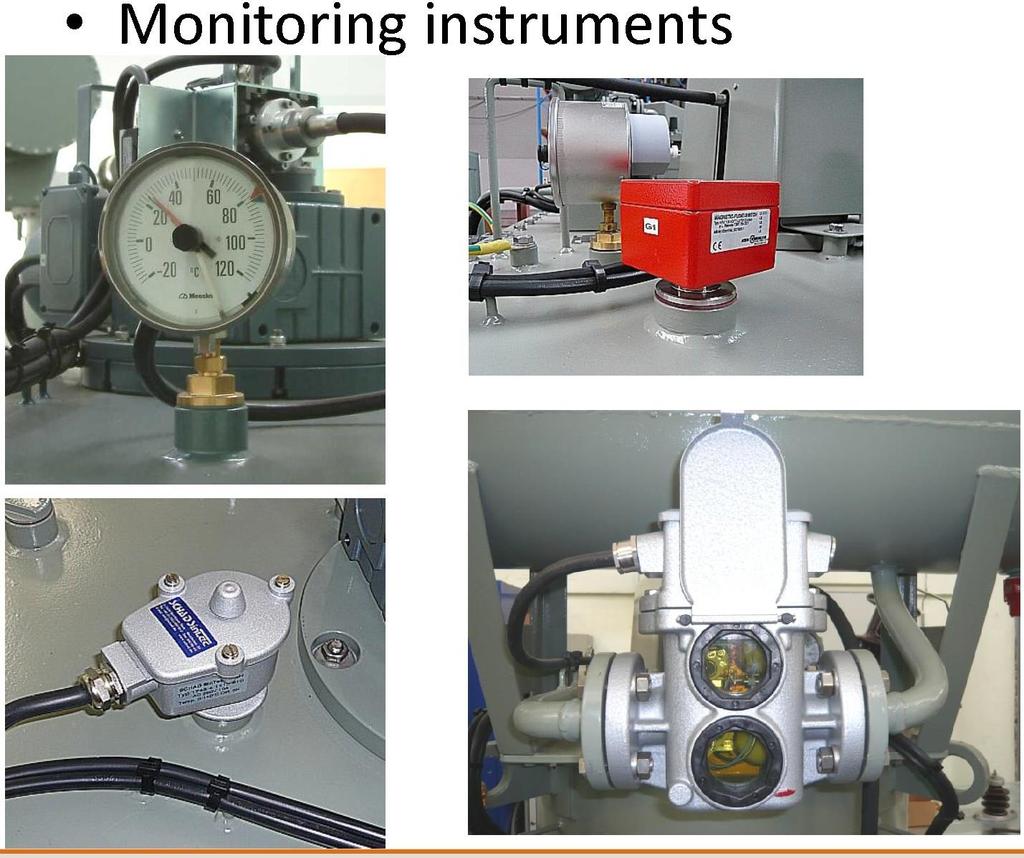

16 Przekaźnik Bucholtza : usuwa wilgoć z powietrza, które przez niego przepływa do zbiornika konserwatora uniemożliwia zmniejszenie wytrzymałości elektrycznej izolacji z powodu wilgotnego powietrza i kondensacji pary wodnej w konserwatorze wykonanie standardowe (pochłaniającego wilgoć)

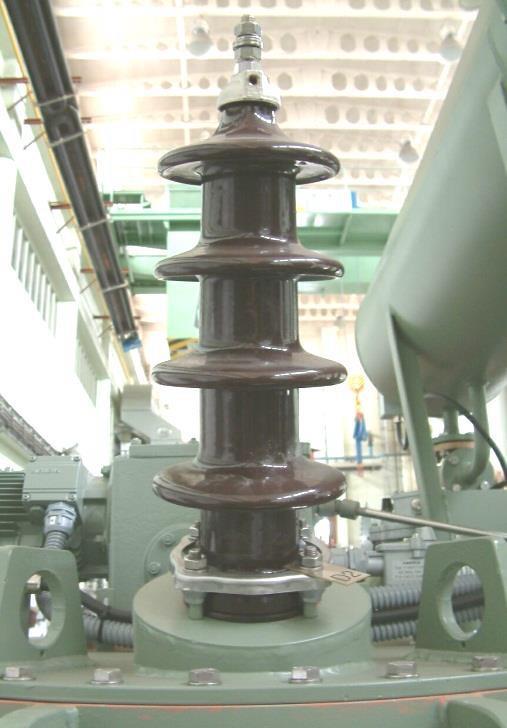

17 IZOLATOR PORCELANOWY PRZEPUST EUROMOLD PRZEPUST ŁĄCZENIOWY

18 Praca krótko okresowa

19 Praca ciągła.

20 Budowa cewki Petersena

21 Wykonanie cewki Petersena EGE, spol. s r.o. - manufacturer of arc suppression coils, bus ducts, steel structures...

22

23 Moduł wtrysku bezpośredniego CIF

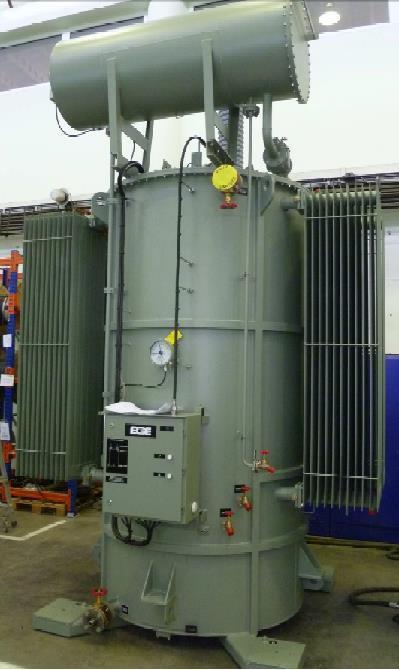

24 Cewka Petersena do napięć 110kV

25 Napięcie sieci 6kV do 110 kv Moc do 10500kVA do pracy ciągłej do 15 MVA krótki czas pracy (2h) Zakres prądowy 10% - 100% In Norma IEC

26 Cewka Petersena praca ciągła (wymiary)- praca okresowa (2h) Moc*) (max) Typ Standardowe wymiary Waga (max) k VA A (wysokość) B (szerokość) C (długość) kg 250 ASR ASR ASR ASR ASR ASR ASR ASR ASR ASR ASR ASR ASR Notes: *) maksymalna moc jest uzależniona od napięcia znamionowego sieci.

27 Cewka Petersena praca ciągła (wymiary) Standardowe wymiary Moc*) Typ (max) k VA A (wysokość) B (szerokość) C (długość) Waga (max) kg 200 ASR ASR ASR ASR ASR ASR ASR ASR ASR ASR ASR ASR Notes: *) maksymalna moc jest uzależniona od napięcia znamionowego sieci.

28 Cewka Petersena do napięć sieci od 66kV do 110kV praca krótko okresowa Napięcie sieci 66kV Napięcie sieci 110kV Typ Moc Prąd max Typ Moc Prąd max. ASR 3.2V A ASR 6.3V A ASR 6.3V A ASR 10V A ASR 15V A Cewka Petersena do pięć sieci od 6kV do 110kV praca ciągła Napięcie sieci 66kV Napięcie sieci 110kV Typ Moc Prąd max Typ Moc Prąd max. ASR 3.2V A ASR 6.3V A ASR 6.3V A ASR 10V A
