1 S Z O S A P R O J E K T Projetoanie dróg Michał Szosta ul. Adama Kaia 34b/ Zabrze tel szosa.projet@interia.pl.szosa-projet.pl NIP REGON BZ BK Inestor: Gmina Suszec ul. Lipoa 1, Suszec Inestycja: PROJEKT PRZEBUDOY ULICY KOLONIA PODLESIE - DROGI DOJAZDOEJ DO GRUNTÓ ROLNYCH SUSZCU PROJEKT TYMCZASOEJ ORGANIZACJI RUCHU NA CZAS REALIZACJI ROBÓT BUDOLANYCH Projetant: mgr inż. Michał SZOSTAK maj 2013 Projetoanie: dróg, ulic, zjazdó publicznych i indyidualnych (zjazdó do posesji), srzyżoań, ęzłó drogoych, organizacji ruchu, placó, paringó, tymczasoych organizacji ruchu (na czas budoy), chodnió, ścieże roeroych, odtorzenia naierzchni po robotach siecioych.

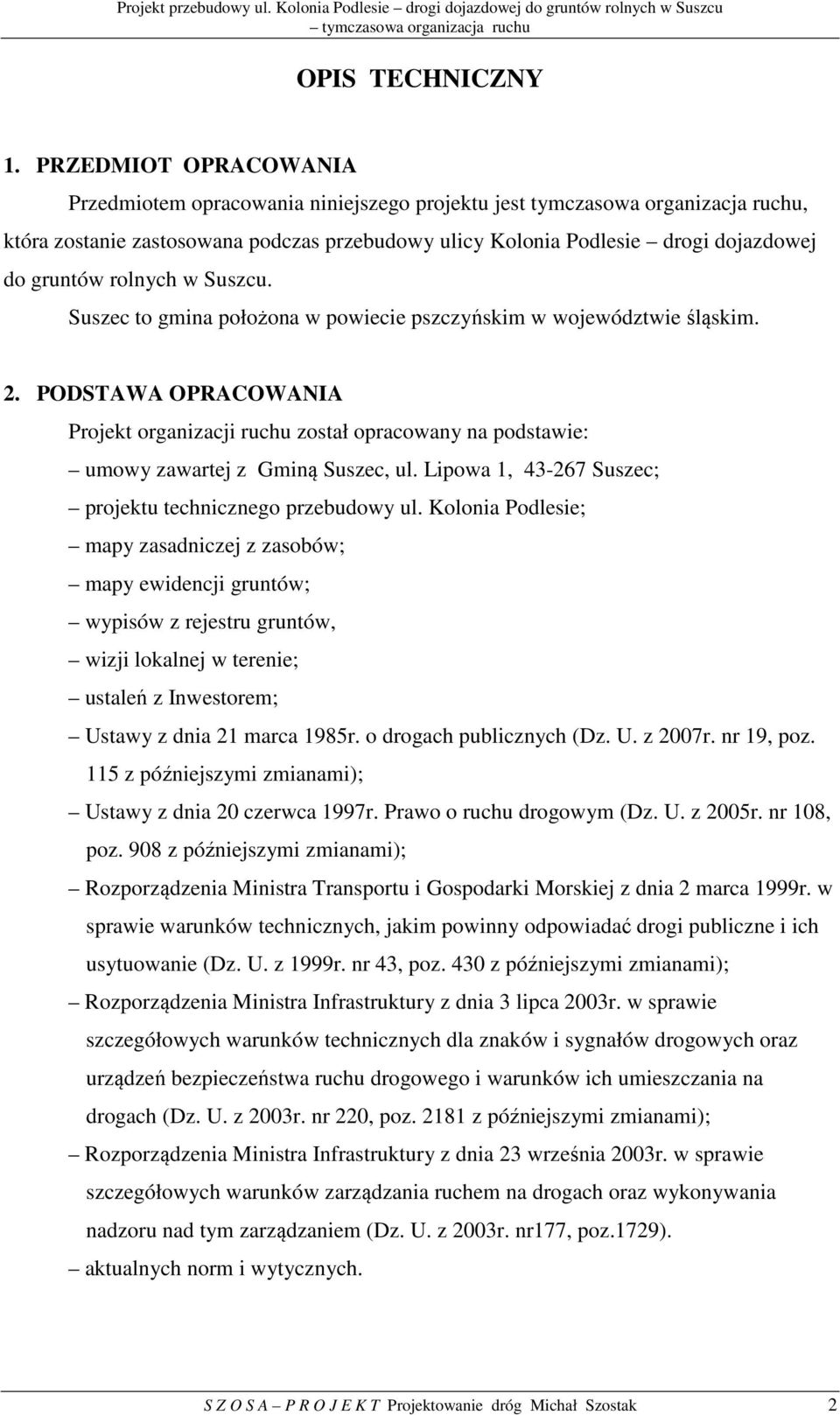

2 Projet przebudoy ul. Kolonia Podlesie drogi dojazdoej do gruntó rolnych Suszcu tymczasoa organizacja ruchu OPIS TECHNICZNY 1. PRZEDMIOT OPRACOANIA Przedmiotem opracoania niniejszego projetu jest tymczasoa organizacja ruchu, tóra zostanie zastosoana podczas przebudoy ulicy Kolonia Podlesie drogi dojazdoej do gruntó rolnych Suszcu. Suszec to gmina położona poiecie pszczyńsim ojeództie śląsim. 2. PODSTAA OPRACOANIA Projet organizacji ruchu został opracoany na podstaie: umoy zaartej z Gminą Suszec, ul. Lipoa 1, Suszec; projetu technicznego przebudoy ul. Kolonia Podlesie; mapy zasadniczej z zasobó; mapy eidencji gruntó; ypisó z rejestru gruntó, izji loalnej terenie; ustaleń z Inestorem; Ustay z dnia 21 marca 1985r. o drogach publicznych (Dz. U. z 2007r. nr 19, poz. 115 z późniejszymi zmianami); Ustay z dnia 20 czerca 1997r. Prao o ruchu drogoym (Dz. U. z 2005r. nr 108, poz. 908 z późniejszymi zmianami); Rozporządzenia Ministra Transportu i Gospodari Morsiej z dnia 2 marca 1999r. spraie arunó technicznych, jaim poinny odpoiadać drogi publiczne i ich usytuoanie (Dz. U. z 1999r. nr 43, poz. 430 z późniejszymi zmianami); Rozporządzenia Ministra Infrastrutury z dnia 3 lipca 2003r. spraie szczegółoych arunó technicznych dla znaó i sygnałó drogoych oraz urządzeń bezpieczeństa ruchu drogoego i arunó ich umieszczania na drogach (Dz. U. z 2003r. nr 220, poz z późniejszymi zmianami); Rozporządzenia Ministra Infrastrutury z dnia 23 rześnia 2003r. spraie szczegółoych arunó zarządzania ruchem na drogach oraz yonyania nadzoru nad tym zarządzaniem (Dz. U. z 2003r. nr177, poz.1729). atualnych norm i ytycznych. S Z O S A P R O J E K T Projetoanie dróg Michał Szosta 2

3 Projet przebudoy ul. Kolonia Podlesie drogi dojazdoej do gruntó rolnych Suszcu tymczasoa organizacja ruchu 3. OPIS STANU ISTNIEJĄCEGO Ulica Kolonia Podlesie jest położona gminie Suszec poiecie Pszczyńsim. Jest to ońcoy odcine ulicy, ślepy, bez przejazdu. Droga zapenia przede szystim dojazd do oolicznych pól upranych oraz do trzech gospodarst położonych przy tej ulicy. Droga posiada jezdnię o naierzchni z betonu asfaltoego o zmiennej szeroości 3,5 m, bez raężnió, bez chodnió. Na ulicy Kolonia Podlesie, objętym opracoaniem, nie ma żadnego oznaoania ani pionoego ani poziomego. 4. OPIS STANU PROJEKTOANEGO 4.1. Ulica Kolonia Podlesie Dla przebudoyanej drogi przyjęte zostały następujące parametry: lasa drogi D, prędość projetoa 30m/h, szeroość i pochylenie poprzeczne jezdni zmienne: 0+000, ,95 - szeroość 3,5m, pochylenie daszoe, 0+147, ,44 - szeroość m, pochylenie jednostronne, szeroość pobocza utardzonego ruszyem zmienna ooło 0,5m, ategoria obciążenia ruchem KR1, Łączna długość odcina drogi objętego projetem przebudoy ynosi 582,44m. Przebudoa polegać będzie na sfrezoaniu istniejącej, uszodzonej naierzchni z betonu asfaltoego i ułożeniu noej naierzchni jezdni. Zaprojetoane zostało frezoanie istniejącej naierzchni na głęboość 6 cm. Noą naierzchnię należy ułożyć g noej nielety. Noa naierzchnia sładać się będzie z arsty ścieralnej o grubości 4cm oraz arsty yrónaczej o minimalnej grubości 2cm. Generalnie noa naierzchnia zaprojetoana jest po stanie istniejącym jedna ilu miejscach znieloano miejscoe zaniżenia obecnej nielety. Szeroość jezdni została przyjęta z przedziału do 3,5m. Na taą szeroość pozalają obecne granice działe drogoych należących do Gminy Suszec. Ze zględu na ograniczoną dostępność terenu geometria drogi została zaprojetoana ta, żeby pisać się istniejące działi drogoe promienie łuó poziomych ahają się granicach od 6m do 1m. S Z O S A P R O J E K T Projetoanie dróg Michał Szosta 3

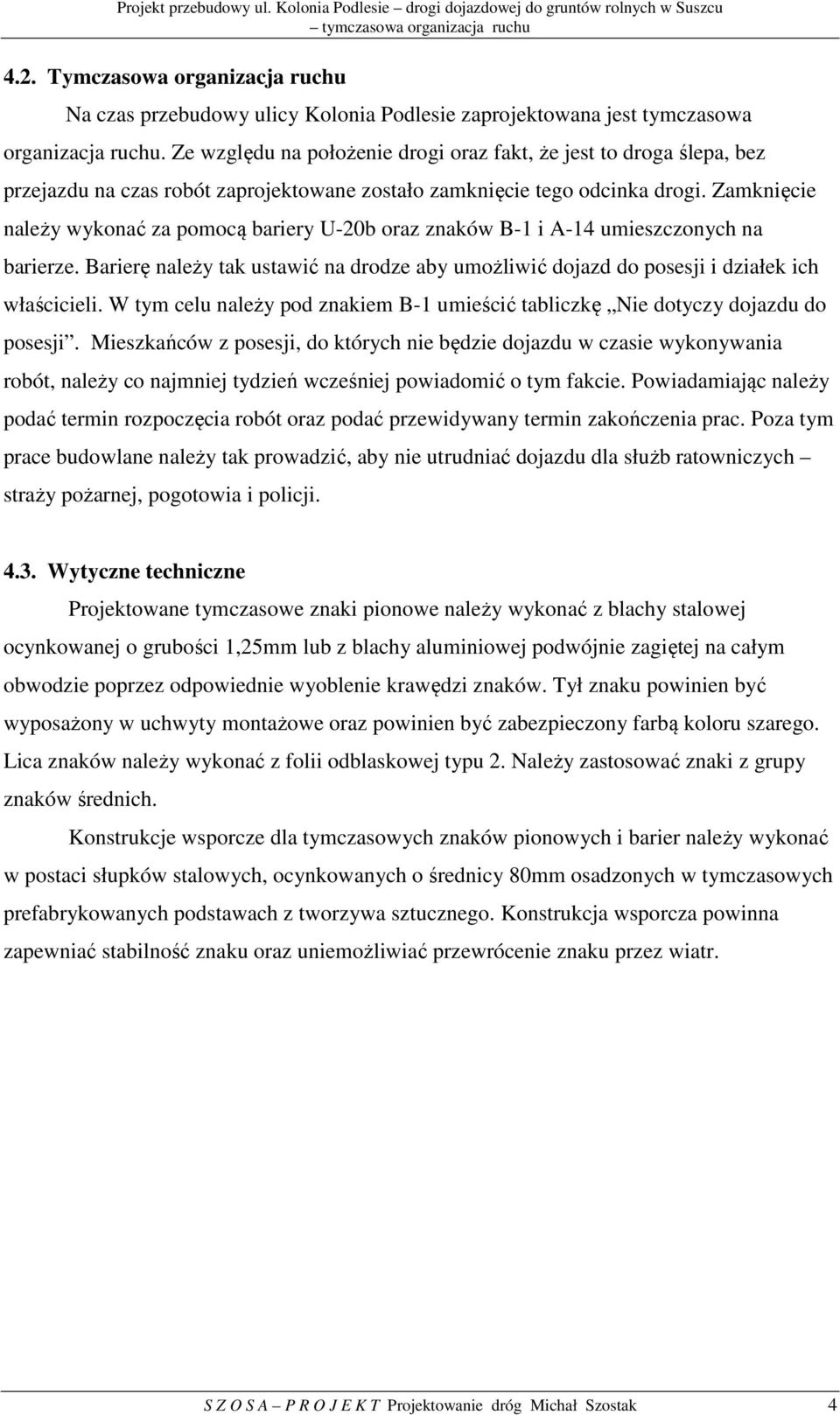

4 Projet przebudoy ul. Kolonia Podlesie drogi dojazdoej do gruntó rolnych Suszcu tymczasoa organizacja ruchu 4.2. Tymczasoa organizacja ruchu Na czas przebudoy ulicy Kolonia Podlesie zaprojetoana jest tymczasoa organizacja ruchu. Ze zględu na położenie drogi oraz fat, że jest to droga ślepa, bez przejazdu na czas robót zaprojetoane zostało zamnięcie tego odcina drogi. Zamnięcie należy yonać za pomocą bariery U-20b oraz znaó B-1 i A-14 umieszczonych na barierze. Barierę należy ta ustaić na drodze aby umożliić dojazd do posesji i działe ich łaścicieli. tym celu należy pod znaiem B-1 umieścić tabliczę Nie dotyczy dojazdu do posesji. Mieszańcó z posesji, do tórych nie będzie dojazdu czasie yonyania robót, należy co najmniej tydzień cześniej poiadomić o tym facie. Poiadamiając należy podać termin rozpoczęcia robót oraz podać przeidyany termin zaończenia prac. Poza tym prace budolane należy ta proadzić, aby nie utrudniać dojazdu dla służb ratoniczych straży pożarnej, pogotoia i policji ytyczne techniczne Projetoane tymczasoe znai pionoe należy yonać z blachy staloej ocynoanej o grubości 1,mm lub z blachy aluminioej podójnie zagiętej na całym obodzie poprzez odpoiednie yoblenie raędzi znaó. Tył znau poinien być yposażony uchyty montażoe oraz poinien być zabezpieczony farbą oloru szarego. Lica znaó należy yonać z folii odblasoej typu 2. Należy zastosoać znai z grupy znaó średnich. Konstrucje sporcze dla tymczasoych znaó pionoych i barier należy yonać postaci słupó staloych, ocynoanych o średnicy 80mm osadzonych tymczasoych prefabryoanych podstaach z torzya sztucznego. Konstrucja sporcza poinna zapeniać stabilność znau oraz uniemożliiać przerócenie znau przez iatr. S Z O S A P R O J E K T Projetoanie dróg Michał Szosta 4

5

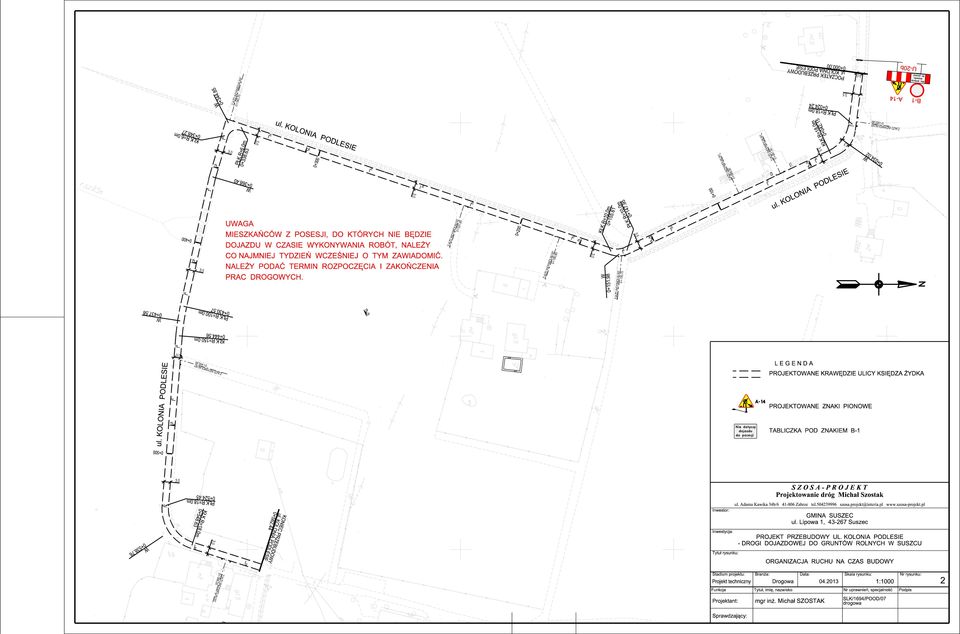

6
