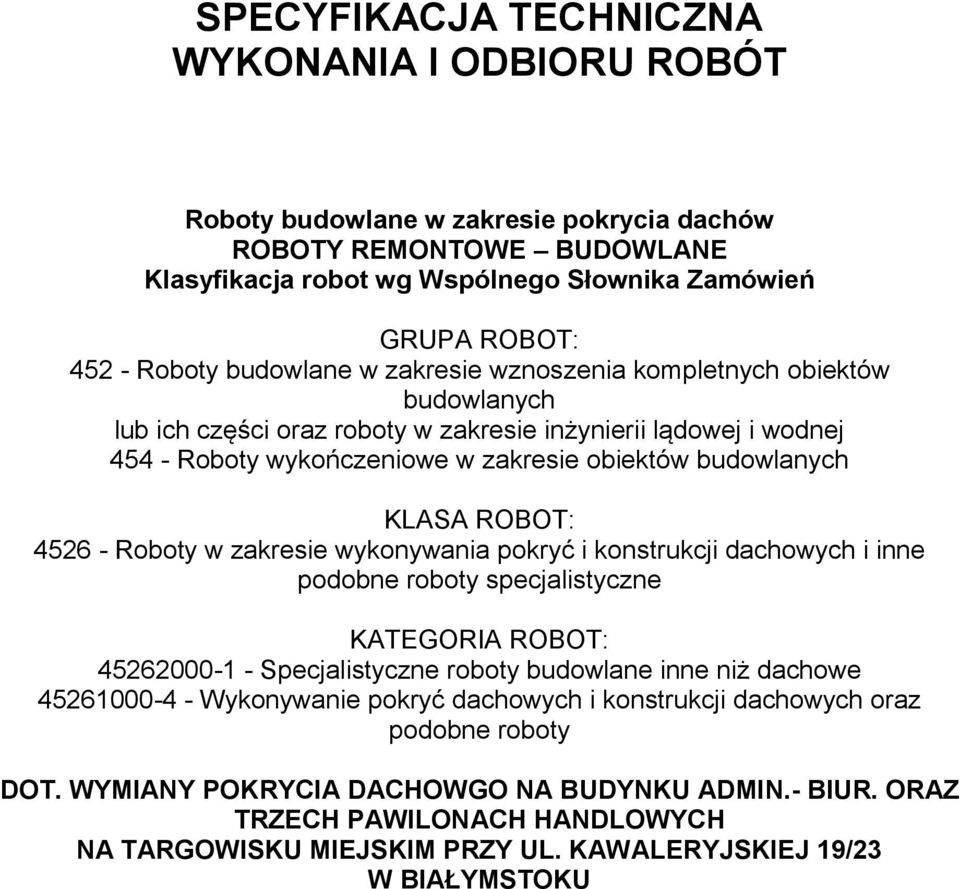

1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT Roboty budowlane w zakresie pokrycia dachów ROBOTY REMONTOWE BUDOWLANE Klasyfikacja robot wg Wspólnego Słownika Zamówień GRUPA ROBOT: Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych lub ich części oraz roboty w zakresie inżynierii lądowej i wodnej Roboty wykończeniowe w zakresie obiektów budowlanych KLASA ROBOT: Roboty w zakresie wykonywania pokryć i konstrukcji dachowych i inne podobne roboty specjalistyczne KATEGORIA ROBOT: Specjalistyczne roboty budowlane inne niż dachowe Wykonywanie pokryć dachowych i konstrukcji dachowych oraz podobne roboty DOT. WYMIANY POKRYCIA DACHOWGO NA BUDYNKU ADMIN.- BIUR. ORAZ TRZECH PAWILONACH HANDLOWYCH NA TARGOWISKU MIEJSKIM PRZY UL. KAWALERYJSKIEJ 19/23 W BIAŁYMSTOKU

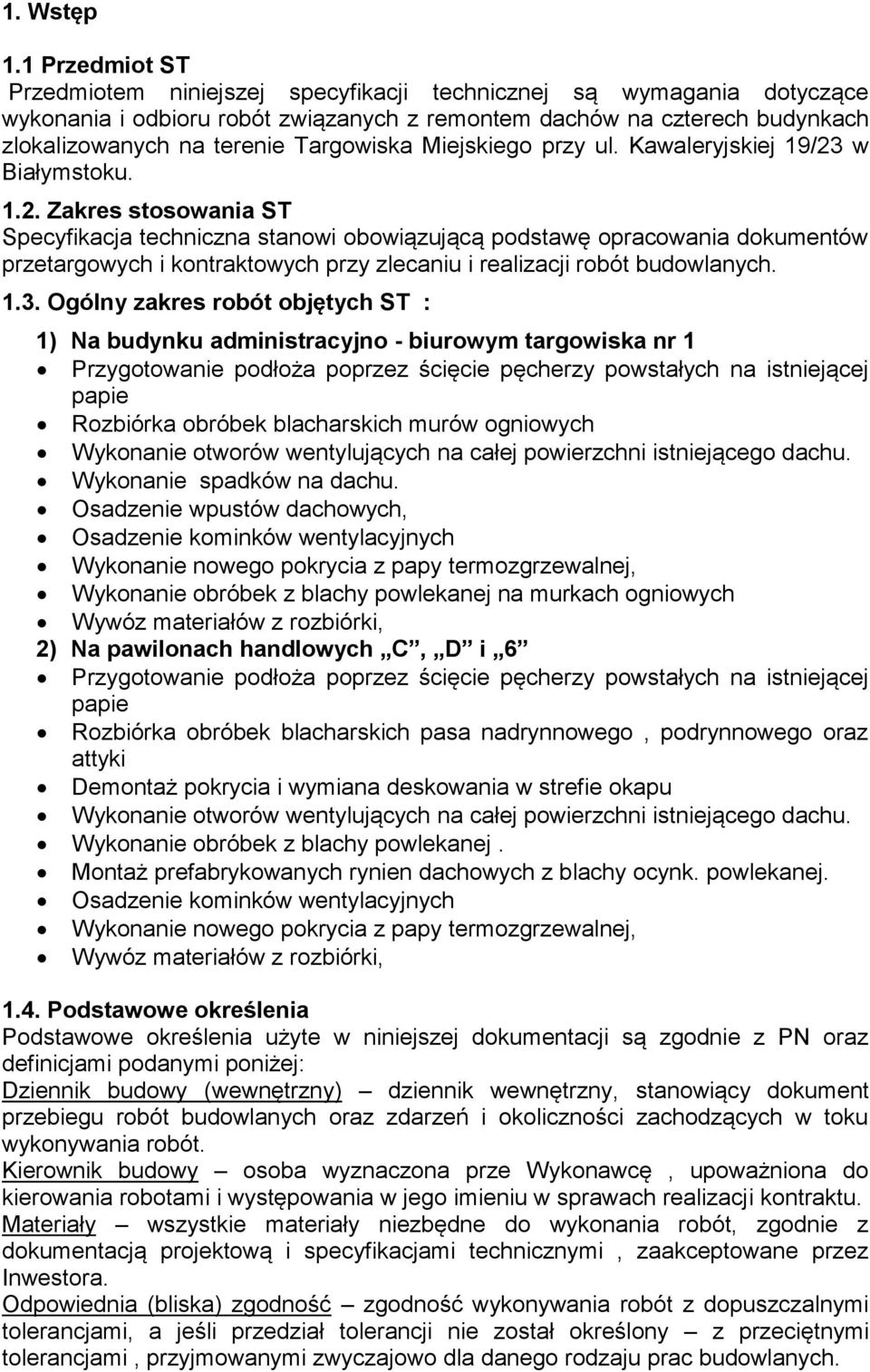

2 1. Wstęp 1.1 Przedmiot ST Przedmiotem niniejszej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót związanych z remontem dachów na czterech budynkach zlokalizowanych na terenie Targowiska Miejskiego przy ul. Kawaleryjskiej 19/23 w Białymstoku Zakres stosowania ST Specyfikacja techniczna stanowi obowiązującą podstawę opracowania dokumentów przetargowych i kontraktowych przy zlecaniu i realizacji robót budowlanych Ogólny zakres robót objętych ST : 1) Na budynku administracyjno - biurowym targowiska nr 1 Przygotowanie podłoża poprzez ścięcie pęcherzy powstałych na istniejącej papie Rozbiórka obróbek blacharskich murów ogniowych Wykonanie otworów wentylujących na całej powierzchni istniejącego dachu. Wykonanie spadków na dachu. Osadzenie wpustów dachowych, Osadzenie kominków wentylacyjnych Wykonanie nowego pokrycia z papy termozgrzewalnej, Wykonanie obróbek z blachy powlekanej na murkach ogniowych Wywóz materiałów z rozbiórki, 2) Na pawilonach handlowych C, D i 6 Przygotowanie podłoża poprzez ścięcie pęcherzy powstałych na istniejącej papie Rozbiórka obróbek blacharskich pasa nadrynnowego, podrynnowego oraz attyki Demontaż pokrycia i wymiana deskowania w strefie okapu Wykonanie otworów wentylujących na całej powierzchni istniejącego dachu. Wykonanie obróbek z blachy powlekanej. Montaż prefabrykowanych rynien dachowych z blachy ocynk. powlekanej. Osadzenie kominków wentylacyjnych Wykonanie nowego pokrycia z papy termozgrzewalnej, Wywóz materiałów z rozbiórki, 1.4. Podstawowe określenia Podstawowe określenia użyte w niniejszej dokumentacji są zgodnie z PN oraz definicjami podanymi poniżej: Dziennik budowy (wewnętrzny) dziennik wewnętrzny, stanowiący dokument przebiegu robót budowlanych oraz zdarzeń i okoliczności zachodzących w toku wykonywania robót. Kierownik budowy osoba wyznaczona prze Wykonawcę, upoważniona do kierowania robotami i występowania w jego imieniu w sprawach realizacji kontraktu. Materiały wszystkie materiały niezbędne do wykonania robót, zgodnie z dokumentacją projektową i specyfikacjami technicznymi, zaakceptowane przez Inwestora. Odpowiednia (bliska) zgodność zgodność wykonywania robót z dopuszczalnymi tolerancjami, a jeśli przedział tolerancji nie został określony z przeciętnymi tolerancjami, przyjmowanymi zwyczajowo dla danego rodzaju prac budowlanych.

3 Polecenie Inwestora- wszelkie polecenia przekazywane wykonawcy przez Inwestora, w formie pisemnej, dotyczące sposobu realizacji robót lub innych spraw związanych z prowadzeniem budowy. Przedmiar robót- wykaz robót z podaniem ich ilości w kolejności technologicznej ich wykonywania Ogólne wymagania dotyczące robót Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z umową i ścisłe przestrzeganie harmonogramu robót oraz za jakość zastosowanych materiałów i wykonywanych Robót, za ich zgodność z wymaganiami specyfikacji technicznych i programu zapewnienia jakości, projektu organizacji robót oraz poleceniami zarządzającego realizacją umowy. Następstwa jakiegokolwiek błędu spowodowanego przez wykonawcę w wytyczeniu i wyznaczeniu robót, jeśli wymagać tego będzie zarządzającego realizacją umowy, zostaną poprawione przez wykonawcę na własny koszt. Sprawdzenie wytyczenia robót lub wyznaczenia wysokości przez zarządzającego realizacją umowy nie zwalnia wykonawcy od odpowiedzialności za ich dokładność. Decyzje zarządzającego realizacją umowy dotyczące akceptacji lub odrzucenia materiałów i elementów robót będą oparte na wymaganiach sformułowanych w umowie, projekcie wykonawczym i szczegółowych specyfikacjach technicznych, a także w normach i wytycznych wykonania i odbioru robót. Polecenia zarządzającego realizacją umowy będą wykonywane nie później niż w czasie przez niego wyznaczonym, po ich otrzymaniu przez wykonawcę, pod groźbą wstrzymania robót. Skutki finansowe z tego tytułu poniesie wykonawca Przekazanie terenu budowy Inwestor w terminie określonym w dokumentach umowy przekaże protokolarnie Wykonawcy teren budowy wraz ze wszystkimi wymaganymi uzgodnieniami prawnymi i administracyjnymi w tym kopie zgłoszenia robót budowlanych, dziennik budowy oraz dwa komplety ST Ochrona i utrzymanie terenu budowy Wykonawca będzie odpowiedzialny za ochronę placu budowy oraz wszystkich materiałów i elementów wyposażenia użytych do realizacji robót od chwili rozpoczęcia do ostatecznego odbioru robót. Przez cały ten okres urządzenia lub ich elementy będą utrzymane w sposób satysfakcjonujący zarządzającego realizacją umowy. Może on wstrzymać realizację robót jeśli w jakimkolwiek czasie wykonawca zaniedbuje swoje obowiązki konserwacyjne Ochrona własności i urządzeń Wykonawca jest odpowiedzialny za ochronę istniejących instalacji naziemnych urządzeń znajdujących się w obrębie placu budowy, takich jak przewody i kable etc. Wykonawca spowoduje żeby te instalacje i urządzenia zostały właściwie zabezpieczone przed uszkodzeniem w trakcie realizacji robót. W przypadku gdy wystąpi konieczność przeniesienia instalacji i urządzeń podziemnych w granicach placu budowy, Wykonawca ma obowiązek poinformować zarządzającego realizacją umowy o zamiarze rozpoczęcia takiej pracy. Wykonawca natychmiast poinformuje zarządzającego realizacją umowy o każdym przypadkowym uszkodzeniu tych urządzeń lub instalacji i będzie współpracował przy naprawie udzielając wszelkiej możliwej pomocy, która może być potrzebna dla jej przeprowadzenia. Wykonawca będzie odpowiedzialny za jakiejkolwiek szkody, spowodowane przez jego działania, w instalacjach naziemnych.

4 1.5.4 Ochrona środowiska w trakcie realizacji robót W trakcie realizacji robót wykonawca jest zobowiązany znać i stosować się do przepisów zawartych we wszystkich regulacjach prawnych w zakresie ochrony środowiska. W okresie realizacji, do czasu zakończenia robót, wykonawca będzie podejmował wszystkie sensowne kroki żeby stosować się do wszystkich przepisów i normatywów w zakresie ochrony środowiska na placu budowy i poza jego terenem, unikać działań szkodliwych dla innych jednostek występujących na tym terenie w zakresie zanieczyszczeń, hałasu lub innych czynników powodowanych jego działalnością Zapewnienie bezpieczeństwa i ochrony zdrowia Wykonawca dostarczy na budowę i będzie utrzymywał wyposażenie konieczne dla zapewnienia bezpieczeństwa. Zapewni wyposażenia w urządzenia socjalne, oraz odpowiednie wyposażenie i odzież wymaganą dla ochrony życia i zdrowia personelu zatrudnionego na placu budowy. Uważa się, że koszty zachowania zgodności z wspomnianymi powyżej przepisami bezpieczeństwa i ochrony zdrowia są wliczone w cenę umowną. Wykonawca będzie stosował się do wszystkich przepisów prawnych obowiązujących w zakresie bezpieczeństwa przeciwpożarowego. Będzie stale utrzymywał wyposażenie przeciwpożarowe w stanie gotowości, zgodnie z zaleceniami przepisów bezpieczeństwa przeciwpożarowego, na placu budowy, we wszystkich urządzeniach maszynach i pojazdach oraz pomieszczeniach magazynowych. Materiały łatwopalne będą przechowywane zgodnie z przepisami przeciwpożarowymi, w bezpiecznej odległości od budynków i składowisk, w miejscach niedostępnych dla osób trzecich. Wykonawca będzie odpowiedzialny za wszelkie straty powstałe w wyniku pożaru, który mógłby powstać w okresie realizacji robót lub został spowodowany przez któregokolwiek z jego pracowników. Użycie materiałów, które wpływają na trwałe zmiany środowiska, ani materiałów emitujących promieniowanie w ilościach wyższych niż zalecane w projekcie nie będzie akceptowane. Materiały, które są niebezpieczne tylko w czasie budowy (a po zakończeniu budowy ich charakter niebezpieczny zanika, np. materiały pylące) mogą być dozwolone, pod warunkiem, że będą spełnione wymagania techniczne dotyczące ich wbudowania. Przed użyciem takich materiałów Zamawiający musi uzyskać aprobatę od odpowiednich władz administracji państwowej, jeśli wymagają tego odpowiednie przepisy. 1.6 Projekt organizacji robót wraz z towarzyszącymi dokumentami Przygotowanie dokumentów wchodzących w skład projektu organizacji robót Zgodnie z umową Inwestora z Wykonawcą, w ramach prac przygotowawczych, przed przystąpieniem do wykonania zasadniczych robót, wykonawca jest zobowiązany do opracowania i przekazania zarządzającemu realizacją umowy do akceptacji następujących dokumentów: 1) projekt organizacji robót, 2) szczegółowy harmonogram robót i finansowania, Szczegółowy harmonogram robót i finansowania Szczegółowy harmonogram robót i finansowania musi uwzględniać uwarunkowania wynikające z dokumentacji projektowej ustaleń zawartych w umowie. Możliwości przerobowe wykonawcy w dziedzinie robót budowlanych i montażowych, kolejność

5 robót oraz sposoby realizacji winny zapewnić wykonanie robót w terminie określonym w umowie. Na podstawie dyrektywnego harmonogramu robót wykonawca przestawi zarządzającemu realizacją umowy do zatwierdzenia szczegółowy harmonogram robót i płatności, opracowany zgodnie z wymaganiami warunków umowy. Harmonogram winien wyraźnie przedstawiać w etapach tygodniowych proponowany postęp robót w zakresie głównych obiektów i zadań kontraktowych. Zgodnie z postanowieniami umowy harmonogram będzie w miarę potrzeb korygowany w trakcie realizacji robót Program zapewnienia bezpieczeństwa i ochrony zdrowia W trakcie realizacji robót wykonawca będzie stosował się do wszystkich obowiązujących przepisów i wymagań w zakresie bezpieczeństwa i ochrony zdrowia. Wykonawca musi zapewnić, żeby personel nie pracował w warunkach, które są niebezpieczne, szkodliwe dla zdrowia i nie spełniają odpowiednich wymagań sanitarnych. 1.7 Dokumenty budowy Dokumentacja projektowa Dokumentacja projektowa, która będzie zawierać rysunki, zdjęcia i dokumenty, zgodnie z wykazem podanym w szczegółowych warunkach umowy Zgodność robót z dokumentacją projektowa i ST Dokumentacja projektowa, ST oraz dodatkowe dokumenty przekazane przez Inwestora Wykonawcy stanowią część umowy, a wymagania wyszczególnione choćby w jednym z nich są obowiązujące dla Wykonawcy, tak jakby zawarte w całej dokumentacji. W przypadku rozbieżności w ustaleniach w poszczególnych dokumentach obowiązuje kolejność ich ważności wymieniona w,,ogólnych warunkach umowy,,. Wykonawca nie może wykorzystywać błędów lub opuszczeń w dokumentach kontraktowych, a o ich wykryciu powinien natychmiast powiadomić Inwestora, który dokona odpowiednich zmian lub poprawek. W przypadku rozbieżności opisu wymiarów, ważniejszy jest odczyt ze skali projektu. Wszystkie wykonywane roboty i dostarczone materiały będą zgodne z dokumentacją projektowa i ST. Dane określone w dokumentacji projektowej i w ST będą uważane za wartości docelowe, od których dopuszczalne są odchylenia w ramach określonego przedziału tolerancji. Cechy materiałów i elementów musza być jednorodne i wykazywać zgodność z określonymi wymogami. W przypadku, gdy materiały lub roboty nie będą zgodne z dokumentacją projektowa lub ST i wpłynie to na niezadowalającą jakość elementu budowlanego, to takie materiały zostaną zastąpione innymi, a roboty rozebrane i wykonane ponownie na koszt Wykonawcy Dziennik budowy Dziennik budowy nie jest obowiązującym dokumentem wymaganym w niniejszym przypadku (zgłoszenie), ale w celu zapewnienia możliwości wykonania stosownych wpisów podczas prowadzonych prac na bieżąco, zarówno dla potrzeb zamawiającego jak i wykonawcy w okresie od chwili formalnego przekazania wykonawcy placu budowy aż do zakończenia robót. Wykonawca jest odpowiedzialny za prowadzenie dziennika budowy zgodnie z obowiązującymi przepisami (Rozporządzenie Ministra Infrastruktury z dn ). Zapisy do

6 dziennika budowy będą czynione na bieżąco i powinny odzwierciedlać postęp robót, stan bezpieczeństwa ludzi i budynków oraz stan techniczny i wszystkie kwestie związane z zarządzaniem budową. Każdy zapis do dziennika budowy powinien zawierać jego datę, nazwisko i stanowisko oraz podpis osoby, która go dokonuje. Wszystkie zapisy powinny być czytelne i dokonywane w porządku chronologicznym jeden po drugim, nie pozostawiając pustych między nimi, w sposób uniemożliwiający wprowadzanie późniejszych dopisków. Wszystkie protokoły i inne dokumenty załączane do dziennika budowy powinny być przejrzyście numerowane, oznaczane i datowane przez zarówno wykonawcę jak i zarządzającego realizacją umowy. W szczególności w dzienniku budowy powinny być zapisywane następujące informacje: - data przejęcia przez wykonawcę placu budowy; - dzień dostarczenia dokumentacji projektowej przez zamawiającego; - zatwierdzenie przez zarządzającego realizacją umowy dokumentów wymaganych w p.1.6.1, przygotowanych przez wykonawcę, - daty rozpoczęcia i zakończenia realizacji poszczególnych elementów robót; - postęp robót, problemy i przeszkody napotkane podczas realizacji robót; - daty, przyczyny i okresy trwania wszystkich opóźnień lub przerw w robotach - komentarze i instrukcje zarządzającego realizacją umowy; - daty, okresy trwania i uzasadnienie jakiegokolwiek zawieszenia realizacji robót z polecenia zarządzającego realizacją umowy - daty zgłoszenia robót do częściowych i końcowych odbiorów oraz przyjęcia, odrzucenia lub wykonania robót zamiennych; - wyjaśnienia, komentarze i sugestie wykonawcy;, - inne istotne informacje o postępie robót. Wszystkie wyjaśnienia, komentarze lub propozycje wpisane do dziennika budowy przez wykonawcę powinny być na bieżąco przedstawiane do wiadomości i akceptacji zarządzającemu realizacją umowy. Wszystkie decyzje zarządzającego realizacją umowy, wpisane do dziennika budowy, muszą być podpisane przez przedstawiciela wykonawcy, który je akceptuje lub się do nich odnosi. Zarządzający realizacją umowy jest także zobowiązany przedstawić swoje stanowisko na temat każdego zapisu dokonanego w dzienniku budowy przez przedstawiciela nadzoru autorskiego Książka obmiaru robót Książka obmiaru robót jest dokumentem, w którym rejestruje się ilościowy postęp każdego elementu realizowanych robót. Szczegółowe obmiary wykonanych robót robione są na bieżąco i zapisywane do książki obmiaru robót, wykorzystując opis pozycji i jednostki użyte w wycenionym przez wykonawcę i wyceniony przedmiar robót, stanowiący załącznik do umowy Inne istotne dokumenty budowy Oprócz dokumentów wyszczególnionych w poprzednich punktach dokumenty budowy zawierają też: a) Dokumenty wchodzące w skład umowy; b) Zgłoszenie robót budowlanych -remontu ; c) Protokoły przekazania placu budowy wykonawcy ; d) Umowy cywilno-prawne ze osobami trzecimi i inne umowy i porozumienia cywilno-prawne; e) Protokoły odbioru robót,

7 f) Korespondencja dotycząca budowy Przechowywanie dokumentów budowy Wszystkie dokumenty budowy będą przechowywane na placu budowy we właściwie zabezpieczonym miejscu. Wszystkie dokumenty zagubione będą natychmiast odtworzone zgodnie ze stosownymi wymaganiami prawa. Wszystkie dokumenty budowy będą stale dostępne do wglądu zarządzającego realizacją umowy zarządzającego realizacją umowy oraz upoważnionych przedstawicieli zamawiającego w dowolnym czasie i na każde żądanie. 1.8 Dokumenty przygotowywane przez Wykonawcę w trakcie trwania budowy Informacje ogólne W trakcie trwania budowy i przed zakończeniem robót wykonawca jest zobowiązany do dostarczania na polecenie zarządzającego realizacją umowy następujących dokumentów: Aktualizacja harmonogramu robót i finansowania ( jeżeli pojawi się taka konieczność) Atesty i certyfikaty na użyte materiały 2. Materiały Wszystkie wbudowywane materiały i urządzenia instalowane w trakcie wykonywania robót muszą być zgodne z wymaganiami określonymi w poszczególnych szczegółowych specyfikacjach technicznych. 2.1 Atesty materiałów i urządzeń. W przypadku materiałów, dla których w szczegółowych specyfikacjach technicznych wymagane są atesty, każda partia dostarczona na budowę musi posiadać atest określający w sposób jednoznaczny jej cechy. Przed wykonaniem przez wykonawcę badań jakości materiałów, zarządzający realizacją umowy może dopuścić do użycia materiały posiadające atest producenta stwierdzający pełną zgodność tych materiałów z warunkami podanymi w szczegółowych specyfikacjach technicznych. Materiały posiadające atesty, a urządzenia ważną legalizację, mogą być badane przez zarządzającego realizacją umowy w dowolnym czasie. W przypadku gdy zostanie stwierdzona niezgodność właściwości przewidzianych do użycia materiałów i urządzeń z wymaganiami zawartymi w szczegółowych specyfikacjach technicznych nie zostaną one przyjęte do wbudowania. 2.2 Materiały nie odpowiadające wymaganiom umowy Materiały uznane przez Inwestora za niezgodne ze szczegółowymi specyfikacjami technicznymi muszą być niezwłocznie usunięte przez wykonawcę z placu budowy. Jeśli Inwestor pozwoli wykonawcy wykorzystać te materiały do innych robót niż te, dla których zostały one pierwotnie nabyte, wartość tych materiałów może być odpowiednio skorygowana przez zarządzającego realizacją umowy. Każdy rodzaj robót wykonywanych z użyciem materiałów, które nie zostały sprawdzone lub zaakceptowane przez Inwestora, będzie wykonany na własne ryzyko wykonawcy. Musi on zdawać sobie sprawę, że te roboty mogą być odrzucone tj. zakwalifikowane jako wadliwe. 2.3 Przechowywanie i składowanie materiałów i urządzeń Wykonawca jest zobowiązany zapewnić. żeby materiały i urządzenia tymczasowo składowane na budowie, były zabezpieczone przed uszkodzeniem lub zawilgoceniem. Musi utrzymywać ich jakość i własności w takim stanie jaki jest wymagany w chwili wbudowania lub montażu.

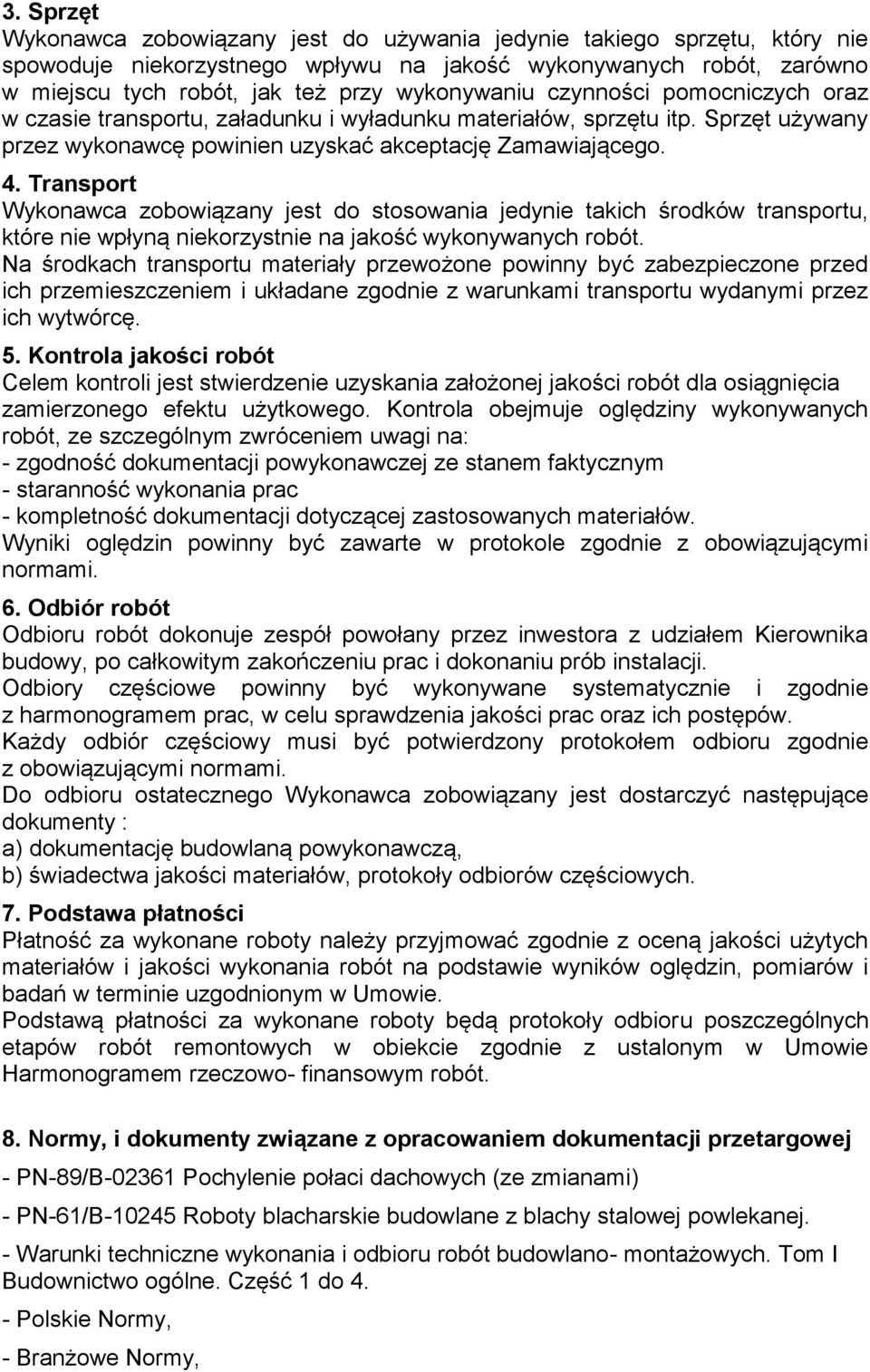

8 3. Sprzęt Wykonawca zobowiązany jest do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót, zarówno w miejscu tych robót, jak też przy wykonywaniu czynności pomocniczych oraz w czasie transportu, załadunku i wyładunku materiałów, sprzętu itp. Sprzęt używany przez wykonawcę powinien uzyskać akceptację Zamawiającego. 4. Transport Wykonawca zobowiązany jest do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na jakość wykonywanych robót. Na środkach transportu materiały przewożone powinny być zabezpieczone przed ich przemieszczeniem i układane zgodnie z warunkami transportu wydanymi przez ich wytwórcę. 5. Kontrola jakości robót Celem kontroli jest stwierdzenie uzyskania założonej jakości robót dla osiągnięcia zamierzonego efektu użytkowego. Kontrola obejmuje oględziny wykonywanych robót, ze szczególnym zwróceniem uwagi na: - zgodność dokumentacji powykonawczej ze stanem faktycznym - staranność wykonania prac - kompletność dokumentacji dotyczącej zastosowanych materiałów. Wyniki oględzin powinny być zawarte w protokole zgodnie z obowiązującymi normami. 6. Odbiór robót Odbioru robót dokonuje zespół powołany przez inwestora z udziałem Kierownika budowy, po całkowitym zakończeniu prac i dokonaniu prób instalacji. Odbiory częściowe powinny być wykonywane systematycznie i zgodnie z harmonogramem prac, w celu sprawdzenia jakości prac oraz ich postępów. Każdy odbiór częściowy musi być potwierdzony protokołem odbioru zgodnie z obowiązującymi normami. Do odbioru ostatecznego Wykonawca zobowiązany jest dostarczyć następujące dokumenty : a) dokumentację budowlaną powykonawczą, b) świadectwa jakości materiałów, protokoły odbiorów częściowych. 7. Podstawa płatności Płatność za wykonane roboty należy przyjmować zgodnie z oceną jakości użytych materiałów i jakości wykonania robót na podstawie wyników oględzin, pomiarów i badań w terminie uzgodnionym w Umowie. Podstawą płatności za wykonane roboty będą protokoły odbioru poszczególnych etapów robót remontowych w obiekcie zgodnie z ustalonym w Umowie Harmonogramem rzeczowo- finansowym robót. 8. Normy, i dokumenty związane z opracowaniem dokumentacji przetargowej - PN-89/B Pochylenie połaci dachowych (ze zmianami) - PN-61/B Roboty blacharskie budowlane z blachy stalowej powlekanej. - Warunki techniczne wykonania i odbioru robót budowlano- montażowych. Tom I Budownictwo ogólne. Część 1 do 4. - Polskie Normy, - Branżowe Normy,

9 - Aprobaty techniczne, instrukcje (w tym instrukcje ITB), Wymagania i badania techniczne przy odbiorze. Warunki techniczne wykonania i odbioru robot budowlanych część C: zabezpieczenie i izolacje, zeszyt 1: Pokrycia dachowe, wydane przez ITB Warszawa 2004 r.

10 ZESTAWIENIE SZCZEGÓŁOWYCH SPECYFIKACJI TECHNICZNYCH DLA REMONTU DACHÓW NA TERENIE TARGOWISKA MIEJSKIEGO PRZY UL. KAWALERYJSKIEJ 19/23 W BIAŁYMSTOKU 1. Technologia i sposób wykonania zamierzenia: Przy remoncie dachów na Targowisku Miejskim przyjęto sposób, polegający na przykryciu istniejącego pokrycia, nową specjalną papą termozgrzewalną, wentylowaną przeznaczoną na dachy do renowacji. Technologia ta polega na przygotowaniu istniejącego podłoża poprzez jego wyrównanie (ścięcie pęcherzy) i zagruntowaniu preparatem umożliwiającym umocowanie nowej papy. Papa musi posiadać cechy przedstawione w punkcie 2.2. Powyższa papa charakteryzuje się równomiernie rozłożonymi kanałami wentylacyjnymi na stronie spodniej, pozwalającymi na wyrównanie ciśnienia pary wodnej powstającej z zawilgocenia starego pokrycia dachowego. W tym celu należy nawiercić w istniejącym podłożu otwory (8szt/m 2 ) aby odprowadzić zgromadzoną wilgoć z istniejących warstw papy. Wyjście na zewnątrz powstałej pary wodnej umożliwią kominki wentylacyjne ustawione na dachu (1szt/50m 2 ). 2. Wymagania szczegółowe: 2.1. Warunki techniczne wykonania robot pokrywczych; a) Prace z użyciem pap asfaltowych zgrzewalnych można prowadzić w temperaturze nie niższej niż: - 0 C w przypadku pap modyfikujących SBS - +5 C w przypadku pap oksydowanych b) nie należy prowadzić prac dekarskich w przypadku mokrej powierzchni dachu, jej oblodzenia, podczas opadów atmosferycznych oraz przy silnym wietrze. c) roboty pokrywcze, jako roboty zanikające wymagają sprawdzenia i potwierdzenia przygotowania i wykonania; - podłoża, - jakości zastosowanych materiałów, - dokładności wykonania poszczególnych warstw, - dokładności wykonania obróbek blacharskich i ich połączeń z pokryciem,. - przyklejenie papy do podłoża, - szerokości zakładów d) sprzęt i narzędzia do wykonania pokrycia dachowego w technologii pap termozgrzewalnych niezbędne są: - palnik gazowy jednodyskowy z wężem - mały palnik do obróbek dekarskich - palnik gazowy dwudyskowy lub sześciodyskowy z wężem ( w przypadku zgrzewania dużych powierzchni ) - butle z gazem technicznym propan butan lub propan

11 - szpachelka - wąż do cięcia - wałek dociskowy z silikonową rolką - przyrząd do prowadzenia rolki papy podczas zgrzewania 2.2. Właściwości techniczne papy wierzchniego krycia, modyfikowanej SBS na włókninie poliestrowej : Przeznaczenie, Dokument odniesienia / CE Gwarancja [lata] 15 Typ osnowy, Gramatura [g/m 2 ], Technologia Średnie wydłużenie, (elastyczność) wzdłuż/ w poprzek [%] Średnia siła zrywająca wzdłuż / w poprzek [N/5cm] Papa wierzchniego krycia, PN-EN 13707:2006 Nowej generacji włóknina poliestrowa JM 250g/m 2 50 / / 800 Całkowita grubość papy [mm] Min. 5,0 Giętkość na wałku Ø 30 mm / Spływność [ C] -25 / +105 Reakcja na ogień Klasa E Przenikanie pary wodnej μ = Wyrób nie może zawierać azbestu ani smoły węglowej UWAGI: Wszystkie prace prowadzić w temperaturach dodatnich, zgodnie z zaleceniami producenta. Przy stosowaniu preparatów uszczelniających, gruntujących i pap przestrzegać wymaganej wilgotności, oraz czystości podłoża. Papy, preparat gruntujący, izokliny i kominki wentylujące papę winny być produktem jednego producenta gwarantującego ich dobrą współpracę Wykonanie nowych obróbek blacharskich a) wszystkie obróbki wykonane z blachy ocynkowanej powlekanej b) obróbki nakryw attyk i ogniomurów wykonać z elementów łączonych na rąbek stojący, c) rynny należy łączyć na prefabrykowane złączki do rynien (nie lutować), d) pasy podrynnowe łączyć na rąbek stojący e) zastosować atestowane, prefabrykowane wpusty dachowe do odprowadzenia wody z dachu budynku Głównego f) obróbki blacharskie powinny być dostosowane do rodzaju pokrycia. g) przy wykonywaniu obróbek blacharskich należy pamiętać o konieczności zachowania dylatacji. h) nie mocować blachy za pomocą gwoździ. Pod wpływem wiatrów, rozprężania i kurczenia gwoździe obluzują się i wypadną, i) roboty, których dotyczy specyfikacja techniczna obejmują wszystkie czynności umożliwiające i mające na celu wykonanie całości obróbek blacharskich na budynku j) obróbki blacharskie powinny być dostosowane do wielkości pochylenia stropodachu.

12 k) do cięcia obróbek blacharskich używać nożyc ręcznych lub mechanicznych wibracyjnych skokowych. Niedopuszczalne jest używanie elektronarzędzi wydzielających w czasie pracy energię cieplną (np. szlifierka kątowa) 3. Kontrola wykonania pokryć 3.1 Kontrola wykonania pokryć polega na sprawdzeniu zgodności ich wykonania z powołanymi normami przedmiotowymi i wymaganiami specyfikacji. Kontrola ta przeprowadzona jest przez Inspektora Nadzoru: - w odniesieniu do prac zanikających (kontrola międzyoperacyjna) podczas wykonania prac pokrywczych - w odniesieniu do właściwości całego pokrycia (kontrola końcowa) po zakończeniu prac pokrywczych 3.2 Kontrola międzyoperacyjna pokryć papowych polega na bieżącym sprawdzeniu zgodności wykonanych przez z wymogami niniejszej specyfikacji technicznej. 3.3 Kontrola końcowa wykonania pokryć papowych polega na sprawdzeniu zgodności wykonania z wymaganiami specyfikacji. Kontrolę przeprowadza się w sposób podany w normie PN-98/B pkt Uznaje się, że badania dały wynik pozytywny gdy wszystkie właściwości materiałów i pokrycia dachowego są zgodne z wymogami niniejszej specyfikacji technicznej lub aprobaty technicznej albo wymaganiami norm przedmiotowych 4. Odbiór robót budowlanych Podstawę do odbioru wykonania robot pokrywczych papowych stanowi stwierdzenie zgodności ich wykonania z zakresem prac ujętym w przedmiarze i ze specyfikacją techniczną Ogólne wymagania dotyczące odbioru robót pokrywczych Roboty pokrywcze jako roboty zanikające, wymagają odbiorow częściowych. Badania w czasie odbioru częściowego należy przeprowadzać dla tych robot, do których dostęp później jest niemożliwy lub utrudniony Odbiór częściowy powinien obejmować sprawdzenie: - podłoża - jakości zastosowanych materiałów - dokładności wykonania poszczególnych warstw pokrycia - dokładności wykonania obróbek blacharskich i ich połączenia z pokryciem Badanie końcowe pokrycia należy przeprowadzić po zakończeniu robot po deszczu Odbiór końcowy polega na dokładnym sprawdzeniu stanu wykonanego pokrycia i obróbek blacharskich i połączenia ich z urządzeniami odwadniającymi. 4.2 Odbiór podłoża Badania podłoża należy przeprowadzić w trakcie odbioru częściowego, podczas suchej pogody, przed przystąpieniem do pokrycia połaci dachowych. 4.3 Odbiór pokrycia z papy Sprawdzenie przyklejenia papy do podłoża oraz do papy należy przeprowadzić przez nacięcie i oderwanie paska papy szerokości nie większej niż 5 cm, z tym że pasek należy naciąć nad miejscem przyklejenia papy Sprawdzenie mocowania papy podkładowej do podłoża Sprawdzenie szerokości zakładów papy należy dokonać w trakcie odbiorów częściowych i końcowych przez pomiar szerokości zakładów w trzech dowolnych miejscach na każde 100 m2.

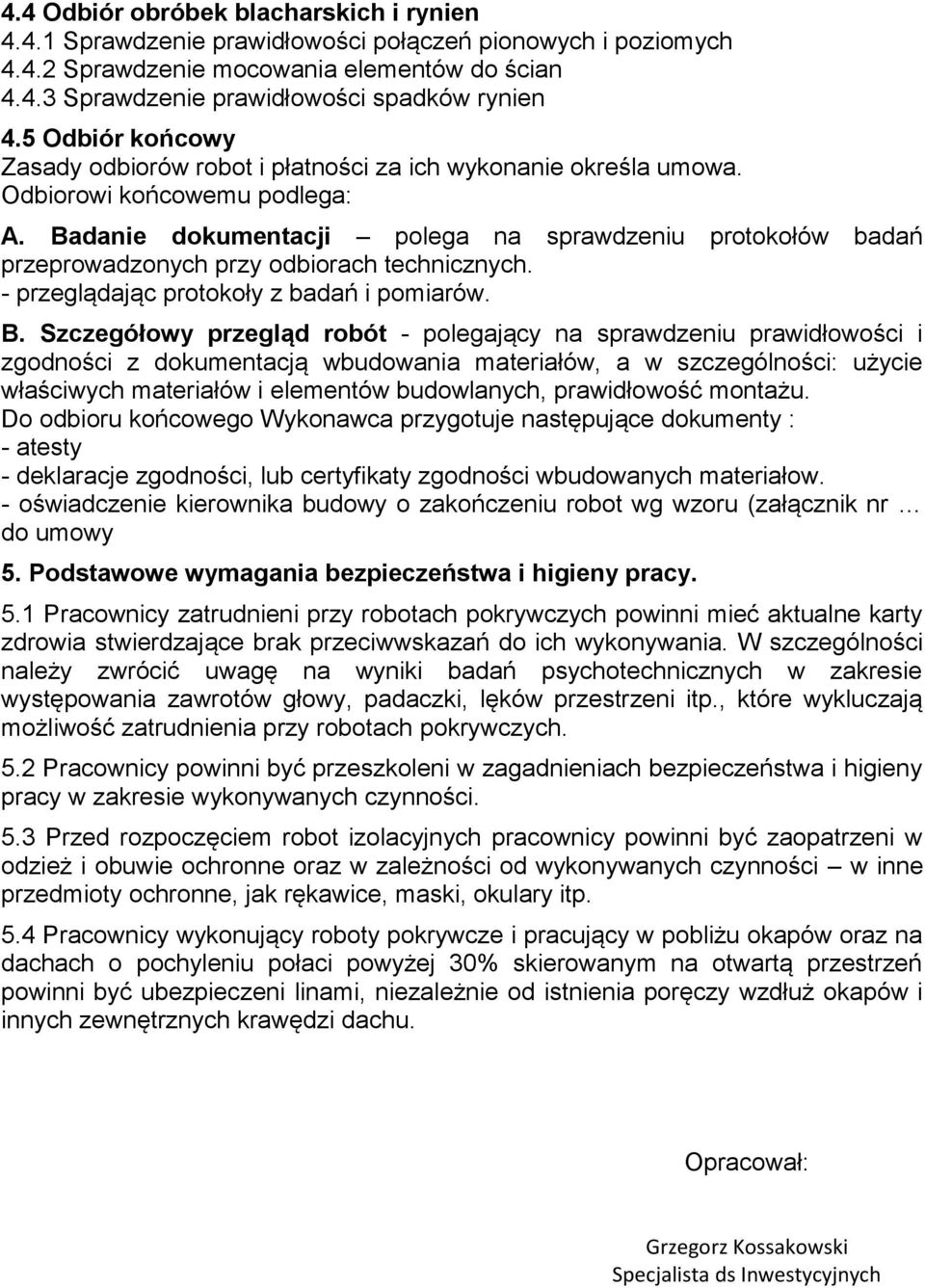

13 4.4 Odbiór obróbek blacharskich i rynien Sprawdzenie prawidłowości połączeń pionowych i poziomych Sprawdzenie mocowania elementów do ścian Sprawdzenie prawidłowości spadków rynien 4.5 Odbiór końcowy Zasady odbiorów robot i płatności za ich wykonanie określa umowa. Odbiorowi końcowemu podlega: A. Badanie dokumentacji polega na sprawdzeniu protokołów badań przeprowadzonych przy odbiorach technicznych. - przeglądając protokoły z badań i pomiarów. B. Szczegółowy przegląd robót - polegający na sprawdzeniu prawidłowości i zgodności z dokumentacją wbudowania materiałów, a w szczególności: użycie właściwych materiałów i elementów budowlanych, prawidłowość montażu. Do odbioru końcowego Wykonawca przygotuje następujące dokumenty : - atesty - deklaracje zgodności, lub certyfikaty zgodności wbudowanych materiałow. - oświadczenie kierownika budowy o zakończeniu robot wg wzoru (załącznik nr do umowy 5. Podstawowe wymagania bezpieczeństwa i higieny pracy. 5.1 Pracownicy zatrudnieni przy robotach pokrywczych powinni mieć aktualne karty zdrowia stwierdzające brak przeciwwskazań do ich wykonywania. W szczególności należy zwrócić uwagę na wyniki badań psychotechnicznych w zakresie występowania zawrotów głowy, padaczki, lęków przestrzeni itp., które wykluczają możliwość zatrudnienia przy robotach pokrywczych. 5.2 Pracownicy powinni być przeszkoleni w zagadnieniach bezpieczeństwa i higieny pracy w zakresie wykonywanych czynności. 5.3 Przed rozpoczęciem robot izolacyjnych pracownicy powinni być zaopatrzeni w odzież i obuwie ochronne oraz w zależności od wykonywanych czynności w inne przedmioty ochronne, jak rękawice, maski, okulary itp. 5.4 Pracownicy wykonujący roboty pokrywcze i pracujący w pobliżu okapów oraz na dachach o pochyleniu połaci powyżej 30% skierowanym na otwartą przestrzeń powinni być ubezpieczeni linami, niezależnie od istnienia poręczy wzdłuż okapów i innych zewnętrznych krawędzi dachu. Opracował: Grzegorz Kossakowski Specjalista ds Inwestycyjnych
