1 SPIS TREŚCI 1. Przedmiot i zakres opracowania 2 2. Podstawa opracowania 2 3. Podstawowe dane techniczne i użytkowe technologii SPA 3 4. Opis procesu technologicznego uzdatniania wody w obiegu SPA Zasady ogólne przyjętego systemu uzdatniania Filtracja wstępna Filtracja Korekta odczynu wody Dezynfekcja podchlorynem sodu 4 5. Dane techniczne instalacji uzdatniania wody SPA zapotrzebowanie mediów i wpływ instalacji na środowisko Zapotrzebowanie wody Ilość, jakość i sposób odprowadzenia ścieków Zapotrzebowanie ciepła na cele technologiczne Zapotrzebowanie energii elektrycznej Wpływ instalacji na środowisko odpady i emisje 9 6. Wytyczne wykonawcze i charakterystyka pomieszczeń związanych z technologią uzdatniania wody w SPA Opis systemu cyrkulacji solanki dla zespołów wanien i SPA Część obliczeniowa Baseny SPA - 2 szt Rysunki techniczne: 9.1 Schemat technologiczny uzdatniania wody SPA ROUND 2,2 m 2 szt T Rzut poziomu podbasenia w budynku JAŚ rozmieszczenie urządzeń T Rzut pomieszczenia technologicznego w budynku TR rozmieszczenie urządzeń T 3 1

2 1. PRZEDMIOT I ZAKRES OPRACOWANIA Przedmiotem niniejszego opracowania jest projekt budowlany branży technologii wstępnego uzdatniania solanki dla wykorzystania w wannach i do obiegu SPA, oraz uzdatniania wody basenowej dla zespołu SPA zlokalizowanego w budynku JAŚ w obiekcie Beskidzkiego Zespołu Leczniczo Rehabilitacyjnego Szpital Opieki Długoterminowej w Jaworzu Opracowanie obejmuje: - opis techniczny przyjętego systemu uzdatniania wody basenowej i wstępnego uzdatniania solanki. - część obliczeniową dotyczącą obiegu filtracyjnego SPA - zestawienie podstawowych urządzeń i materiałów dla technologii SPA i technologii wstępnego uzdatniania solanki - część rysunkową obejmującą rozmieszczenie urządzeń w maszynowni w budynku TR, oraz w podbaseniu w budynku JAŚ, oraz schemat technologiczny uzdatniania wody SPA. 2. PODSTAWA OPRACOWANIA Podstawę opracowania stanowią następujące elementy: 1. Zlecenie i Umowa z Inwestorem 2. Rozporządzenie Ministra Infrastruktury z lipca 2003 w sprawie szczegółowego zakresu i formy projektu budowlanego /DZ.U. Nr 120 poz.1133/. 3. Rozporządzenie Ministra Zdrowia z dnia 27 marca 2007 r. w sprawie jakości wody przeznaczonej do spożycia przez ludzi (Dz.U , poz. 937) 4. Rozporządzenie Ministra Budownictwa z dnia 14 lipca 2006 r. w sprawie sposobu realizacji obowiązków dostawców ścieków przemysłowych oraz warunków wprowadzania ścieków do urządzeń kanalizacyjnych / Dz. U. Nr. 136 poz. 964/. 5. Norma DIN Katalogi techniczne urządzeń technologicznych 2

3 3. PODSTAWOWE DANE TECHNICZNE I UŻYTKOWE TECHNOLOGII SPA W projektowanym budynku JAŚ przewidziano: 3.1 Basen SPA Round 2,2 m - 2 szt - wanna z rynną przelewową 2 szt - kształt okrąg o średnicy zewnętrznej 2,2 m - głębokość 0,81 m - objętość wody w niecce: V=1,72 m 3 - ilość użytkowników: 7 osób - ilość wody obiegowej 34 m3/h - temperatura wody: 36 o C - Codzienna całkowita wymiana wody - Zamknięty obieg wody wspólny dla dwóch SPA - Atrakcje : masaż powietrzny, masaż wodny, reflektor 50W/12V 4. OPIS PROCESU TECHNOLOGICZNEGO UZDATNIANIA WODY W OBIEGU SPA 4.1 Zasady ogólne przyjętego systemu uzdatniania Zastosowano proces uzdatniania wody wg schematu: - wertkalny system cyrkulacji wody 100% odbiór przez przelew górny - prefiltry łapacze włosów zintegrowane z pompami - filtracja na filtra o złożu wielowarstwowym z hydroantracytem - korekta ph dozowanie korektora ph ze zbiornika operacyjnego - dezynfekcja dozowanie środka podchlorynu sodu ze zbiornika operacyjnego - pomiar i regulacja automatyczna 3-funkcyjna dla dozowanie związków chloru i korektora ph wg wskazań sond chloru i ph. W przypadku zastosowania wód leczniczych solankowych przewidziano system codziennej wymiany wody z uwagi na usuwanie zasolenia i utlenianie jonów żelaza i manganu w trakcie uzdatniania (filtracji i dezynfekcji) wody basenowej. 4.2 Filtracja wstępna Filtracja wstępna pompy filtracyjne wyposażone są w prefiltry zatrzymujące większe zanieczyszczenia znajdujące się w wodzie basenów SPA. Z uwagi na zastosowanie wody solankowej zaproponowano pompy Badu z brązu. 3

4 4.3 Filtracja Filtracja właściwa odbywać się będzie na wielowarstwowym ciśnieniowym filtrze z wypełnieniem złożem żwiru o różnej granulacji, piasku i hydroantracytu. Wysokość złoża filtracyjnego H = 1200 mm Zgodnie z DIN 19605/19623 dla układu uzdatniania wody basenowej przyjęto prędkość filtracji niższą bądź równą 30 m/h. Zastosowano: - zespół jednego filtra D1200 ASTRAL DELTA 1200 z dnem dyszowym ze szczelinami 0,5 mm i wydajności filtracji 34 m3/h dla 2 szt. SPA Zakłada się cykle pracy filtra trwające maxymalnie do 2 dni, zaleca się płukanie filtra 2 razy w tygodniu. Płukanie będzie następowało wodą obiegową przy wykorzystaniu obu pomp obiegowych. Wody popłuczne skierowane będą o studzienki zlokalizowanej w pomieszczeniu maszynowni w budynku TR z odpływem do kanalizacji sanitarnej. 4.4 Korekta odczynu wody Proces uzdatniania wody basenowej, a przede wszystkim dodawanie środków chlorujących w roztworach zwykle prowadzi do stopniowego alkalizowania się odczynu wody niezależnie od odczynu wody świeżej wprowadzanej do basenu. Przewiduje się utrzymywanie wody w basenie w granicach ph 7,2 do 7,4. Do obniżania ph zaleca się stosować rozcieńczony kwas siarkowy lub kwas solny Ilość dozowanego korektora regulowana jest regulatorem chemicznym według wskazań sondy ph. Mogą być także stosowane inne środki chemiczne wskazane w instrukcji obsługi opracowanej przez dostawcę urządzeń technologicznych. Okresowo w sytuacji zbyt niskiego ph do jego podwyższenia przewiduje się roztwór ph plus. 4.5 Dezynfekcja podchlorynem sodu Przewiduje się prowadzenie dezynfekcji wody poprzez dozowanie związków zawierających podchloryn sodu. Dozowanie środka dezynfekującego odbywać się będzie przy pomocy pompy dozującej z automatyczną regulacją chemiczną wg wskazań sondy chlorowej. Pompa dozująca podchloryn sodu będzie sprzężona poprzez system sterowania z układem pomp filtracyjnych co zapewni wyłączenie dozowania podchlorynu w momencie wyłączenia pomp filtracyjnych. 4

5 5. DANE TECHNICZNE INSTALACJI - ZAPOTRZEBOWANIE MEDIÓW 5.1 Zapotrzebowanie wody Na ilość wody potrzebnej na cele technologii wanien SPA przewidzieć należy codzienną, całkowitą wymianę wody w nieckach SPA i w zbiorniku przelewowym w ilości około 8,5 m 3 /dobę (w tym ok. 0,5 m 3 solanki 11% i 8 m 3 wody wodociągowej co pozwoli uzyskać solankę 0,5%). Przewiduje się jednokrotne opróżnienie i ponowne napełnianie niecek SPA i zbiornika przelewowego w godzinach wieczornych po zamknięciu strefy SPA dla użytkowników Należy zapewnić doprowadzenie wody świeżej dla celów technologii basenowej w okolice zbiornika przelewowego rurociągiem Φ32 o maksymalnym chwilowym przepływie 5 m 3 /h. Licznik wody dla celów technologii basenowej i rurociągi doprowadzenia wody do zbiornika przelewowego wchodzą w zakres projektu technologii basenowej. Przewiduje się uzupełnianie wody wodociągowej automatyczne do zbiornika wyrównawczego po uprzednim ręcznym uzupełnieniu określonej ilości solanki. Instalacja będzie wyposażona w czujniki poziomu wody w zbiorniku, sterownik oraz zawór elektromagnetyczny. Zastosowanie - automatyczne uzupełnianie strat wody podczas użytkowania basenu (parowanie, woda wyniesiona) Na plaży należy przewidzieć podłączenie do węży do spłukiwania posadzek i umycia niecek SPA. 5

6 5.2 Ilość, jakość i sposób odprowadzenia ścieków Ze względu na charakterystykę fizykochemiczną i bakteriologiczną wyróżnia się: Jako ścieki: - Wody popłuczne z filtrów w ilości ok. 5,6 m 3 /płukanie - Wody z okresowego mycia - rynien przelewowych - zbiornika przelewowego Ścieki zostaną odprowadzone do kanalizacji sanitarnej. Jako wody zrzutowe: - Codzienny zrzut wody dla celów dobowej wymiany wody, wynikający z użycia do napełnienia SPA wodą solankową 0,5%. Zrzut w dniach pomniejszony o ilość wody użytą do płukania filtrów. Pełen zrzut wody to około 8,5 m 3 solanki 0,5% na dobę. 6

7 5.3 Zapotrzebowanie ciepła na cele technologiczne Zalecana wilgotność względna w hali basenowej 50% do max 60%. Przyjęto temperaturę wody - baseny SPA 36 o C Zalecana temperatura w hali basenowej 32 o C. Przyjmuje się do bilansu ciepła ogrzewanie wody w czasie rozruchu lub po postoju basenu - w basenach SPA - 6 godzin Zapotrzebowanie ciepła przy powyższych założeniach do ogrzewania wody wynosi: - dla basenów SPA 46 kw Orientacyjne ruchowe zapotrzebowanie ciepła wynosi: - dla basenów SPA 30 kw przyjęto wymiennik B szt. Do ogrzewanie wody basenowej przyjmuje się zespoły wymienników typu B produkcji SECESPOL zasilanych z węzła. Dobór wymiennika ciepła dokonano przy założeniu że zasilany będzie wodą grzewczą z węzła cieplnego o parametrach 70/50 o C Przy montażu wymienników należy : - odcinki przed i za wymiennikiem, o długości L 1m. wykonać z materiału odpornego na temperaturę T 100 C ( CPVC lub stal kwasoodporna ) - przed i za każdym wymiennikiem założyć zawory odcinające - założyć " by-pass " stacji wymienników, wykonany z przewodu PVC, z zaworem odcinającym. Do sterowania temperaturą wody w basenie przewidziano zastosowanie sterownika temperatury JGT-2. Przy pomocy czujnika temperatury mierzy on temperaturę wody dopływającej do wymiennika, porównuje z zadaną wartością, a następnie steruje pompą obiegową oraz zaworem regulacyjnym znajdującym się na doprowadzeniu medium grzewczego do wymienników ( wg projektu instalacji cieplnej ), odpowiednio otwierając lub zamykając dopływ medium grzewczego do wymienników. Zasilanie sterownika temperatury powinno odbywać się z centralnej skrzynki sterującozasilającej dla obiegu basenowego. 7

8 5.4 AKPIA - zapotrzebowanie energii elektrycznej Energia elektryczna dla celów technologii basenowej powinna być doprowadzona do centralnej skrzynki sterująco zasilającej. CSSZ zlokalizowaną w budynku TR. Z budynku TR poprowadzone zostaną kable zasilające dla pomp, dmuchaw, elektrozaworu zlokalizowanych w podpiwniczeniu budynku JAŚ. W budynku JAŚ zlokalizowana zostanie skrzynka (pulpit sterowniczy) umożliwiająca włączanie masażu wanien SPA i posiadająca wyprowadzenia sygnalizacji stanów alarmowych. Lokalizacja pulpitu sterowniczego do uzgodnienia. CSSZ zwykle stanowi dostawę pakietową firmy technologicznej. Przewidziano szereg instalacji mających na celu zredukowanie do minimum niezbędnej obsługi, ułatwienie bieżącej eksploatacji, zapewnienie precyzji pracy oraz zabezpieczenie przed sytuacjami awaryjnymi. a) Sterowanie poziomu dla zbiornika przelewowego Celem jego pracy jest samoczynne uzupełnianie strat wody basenowej oraz zabezpieczenie urządzeń przed pracą " na sucho ". W skład kompletu wchodzi : - sterownik poziomu JGP-2z - komplet sond pomiarowych - zawór elektromagnetyczny 1" na dopływie wody uzupełniającej. Poziomomierz będzie spełniał następujące funkcje : - dla poziomu "min" otworzy dopływ wody uzupełniającej, - dla poziomu "max" zamknie dopływ wody uzupełniającej, Sondy należy zainstalować w rurze osłonowej poprzez boczny otwór montażowy zbiornika przelewowego osłaniający je przed chlapaniem oraz łagodzący skutki falowania. Poziomomierz powinien zostać wyposażony w układ opóźniający ( rzędu s ), uśredniający wpływ falowania wody. Zasilanie poziomomierza ( 220V/50W ), powinno odbywać się z Centralnej Skrzynki Sterująco-Zasilającej (do niecki doprowadzone jest napięcie bezpieczne 12V). b) Automatyczny układ dozowania i kontroli jakości wody c) Automatyczny układ regulacji temperatury wody JGT-2. d) Centralna Skrzynka Sterująco Zasilająca ( CSSZ ) będzie grupowała wszystkie elementy zasilające i sterujące urządzeniami technologicznymi a w szczególności : - zespołami filtracyjnymi - poziomomierzem i jego elementami wykonawczymi - komputerem basenowym - pompami dozującymi - regulatorem temperatury JGT-2 i jego elementami wykonawczymi Ponadto będzie ona zawierała wszystkie elementy niezbędnych zabezpieczeń elektrycznych, układ czasowej regulacji pracy pomp oraz elementy realizujące wzajemne sprzężenia urządzeń. CSSZ, musi też zapewniać wykonanie następujących funkcji : - współpracę z poziomomierzem JGP-2z - odcięcie zasilania poszczególnych urządzeń - przełączenie trybu pracy automatycznej na tryb pracy ręcznej - "start" i "stop" każdego z urządzeń w trybie pracy ręcznej - w trybie pracy automatycznej można dowolnie ustawiać czas pracy i czas postoju zespołu filtracyjnego - pompy dozujące komputera pracują tylko wtedy gdy pracują pompy główne - czynnik grzewczy dopływa do stacji wymienników tylko wtedy, gdy pracują pompy główne ; ich zatrzymanie powoduje odcięcie dopływu ciepła na wymienniki - stan pracy urządzenia powinien być sygnalizowany w CSS-Z - musi być zainstalowany wyłącznik główny, umożliwiający natychmiastowe odcięcie zasilania wszystkich urządzeń. 8

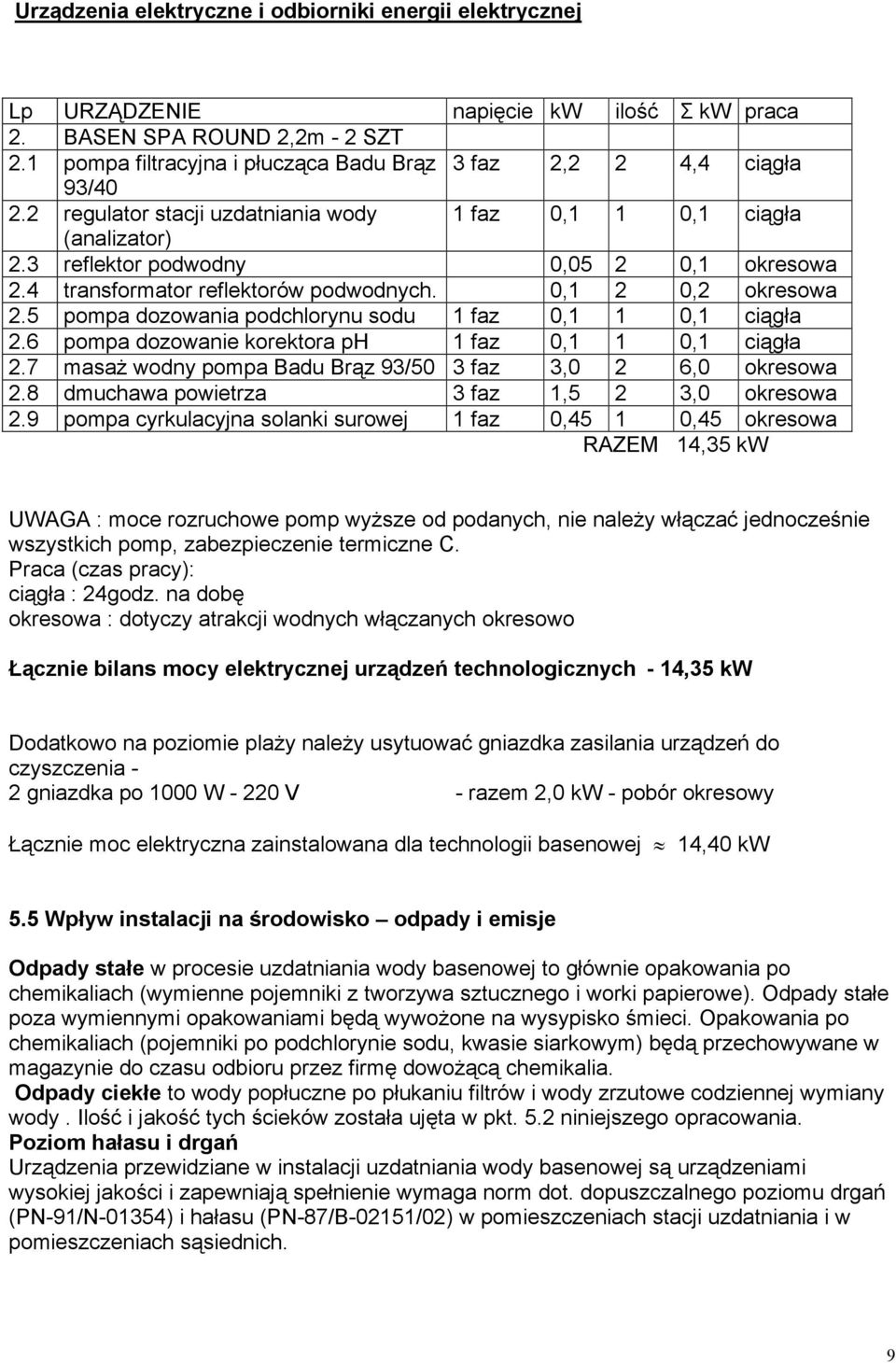

9 Urządzenia elektryczne i odbiorniki energii elektrycznej Lp URZĄDZENIE napięcie kw ilość Σ kw praca 2. BASEN SPA ROUND 2,2m - 2 SZT 2.1 pompa filtracyjna i płucząca Badu Brąz 3 faz 2,2 2 4,4 ciągła 93/ regulator stacji uzdatniania wody 1 faz 0,1 1 0,1 ciągła (analizator) 2.3 reflektor podwodny 0,05 2 0,1 okresowa 2.4 transformator reflektorów podwodnych. 0,1 2 0,2 okresowa 2.5 pompa dozowania podchlorynu sodu 1 faz 0,1 1 0,1 ciągła 2.6 pompa dozowanie korektora ph 1 faz 0,1 1 0,1 ciągła 2.7 masaż wodny pompa Badu Brąz 93/50 3 faz 3,0 2 6,0 okresowa 2.8 dmuchawa powietrza 3 faz 1,5 2 3,0 okresowa 2.9 pompa cyrkulacyjna solanki surowej 1 faz 0,45 1 0,45 okresowa RAZEM 14,35 kw UWAGA : moce rozruchowe pomp wyższe od podanych, nie należy włączać jednocześnie wszystkich pomp, zabezpieczenie termiczne C. Praca (czas pracy): ciągła : 24godz. na dobę okresowa : dotyczy atrakcji wodnych włączanych okresowo Łącznie bilans mocy elektrycznej urządzeń technologicznych - 14,35 kw Dodatkowo na poziomie plaży należy usytuować gniazdka zasilania urządzeń do czyszczenia - 2 gniazdka po 1000 W V - razem 2,0 kw - pobór okresowy Łącznie moc elektryczna zainstalowana dla technologii basenowej 14,40 kw 5.5 Wpływ instalacji na środowisko odpady i emisje Odpady stałe w procesie uzdatniania wody basenowej to głównie opakowania po chemikaliach (wymienne pojemniki z tworzywa sztucznego i worki papierowe). Odpady stałe poza wymiennymi opakowaniami będą wywożone na wysypisko śmieci. Opakowania po chemikaliach (pojemniki po podchlorynie sodu, kwasie siarkowym) będą przechowywane w magazynie do czasu odbioru przez firmę dowożącą chemikalia. Odpady ciekłe to wody popłuczne po płukaniu filtrów i wody zrzutowe codziennej wymiany wody. Ilość i jakość tych ścieków została ujęta w pkt. 5.2 niniejszego opracowania. Poziom hałasu i drgań Urządzenia przewidziane w instalacji uzdatniania wody basenowej są urządzeniami wysokiej jakości i zapewniają spełnienie wymaga norm dot. dopuszczalnego poziomu drgań (PN-91/N-01354) i hałasu (PN-87/B-02151/02) w pomieszczeniach stacji uzdatniania i w pomieszczeniach sąsiednich. 9

10 6 WYTYCZNE BRANŻOWE I CHARAKTERYSTYKA POMIESZCZEŃ ZWIĄZANYCH Z TECHNOLOGIĄ BASENOWĄ Należy zapewnić następujące pomieszczenia: - maszynownia technologiczna (pompownia w podpiwniczeniu budynku JAŚ, maszynownia z filtrem, regulatorem i szafa elektryczną w budynku TR) - pomieszczenie dozowania podchlorynu (w budynku TR) - pomieszczenie dozowania korektora ph (w budynku TR) Pomieszczenia magazynów środków chemicznych muszą spełniać warunki zawarte w Rozporządzeniem Ministra Gospodarki Przestrzennej i Budownictwa Dz. U. nr.21. poz. 73 z dnia 27 stycznia 1994 Maszynownia technologiczna (budynek TR) i pompownia(budynek JAŚ) - Nawiew i wywiew mechaniczny. - Krotność wymiany powietrza w maszynowni min 2/h - Odpowietrzenie zbiornika z solanką w pomieszczeniu TR przewidziane jest do maszynowni. Należy przewidzieć lekkie przekrycie zbiornika ograniczające parowanie wody. Odpowietrzenie zbiornika przelewowego w podpiwniczeniu budynku JAŚ przewidziane jest do pomieszczenia pompowni. - Maszynownia technologiczna (w budynku TR) jest wyposażona w kratki ściekowe kwasoodporne z odpływem do kanalizacji sanitarnej. - Posadzki z materiałów zmywalnych chemoodpornych, (zalecane wyłożenie ceramiką) strop malowany farbą chemoodporną. - Wodę świeżą wodociągową doprowadzić w okolice zbiornika (w budynku JAŚ) wyposażonym w zawór odcinający. Przewidzieć w instalacji kanalizacyjnej możliwość odbioru wód popłucznych w ilości 5,6 m 3 w czasie około 6 minut - Spust wody z obiegu uzdatniania wody basenowej basenów SPA odbywać się będzie pompami filtracyjnymi, reszta wody poniżej poziomu zasysu pomp filtracyjnych będzie odprowadzona do studzienki w pompowni i przepompowane zostaną do króćca kanalizacji D110 wyprowadzonego w pompowni. W pomieszczeniu pompowni (budynek JAŚ) należy przewidzieć fundamenty pod pompy i dmuchawy. Pomieszczenie dozowania podchlorynu wyposażone w: - Posadzki w wykonaniu kwasoodpornym. - Wentylację mechaniczną 5 wymian/h - Wentylację grawitacyjną 2 wymiany/h - Doprowadzenie wody zimnej, kran ze złączką do węża. - Zlew w wykonaniu kwasoodpornym - Wyjście na zewnątrz obiektu. - Dodatkowy pojemnik z tworzywa do posadowienia zbiornika handlowego podchlorynu sodu. Pomieszczenie dozowania kwasu (korektor ph) wyposażone w: - Wentylację mechaniczną 5 wymian/h - Wentylację grawitacyjną 2 wymiany/h - Posadzki w wykonaniu kwasoodpornym. - Doprowadzenie wody zimnej, kran ze złączką do węża. - Zlew w wykonaniu kwasoodpornym - Dodatkowy pojemnik z tworzywa do posadowienia zbiornika handlowego korektora ph. Należy zapewnić drogi transportowe dla urządzeń wielkogabarytowych do stacji uzdatniania wody szerokość min. 1,6 m i wysokość min 2,2m 10

11 7. OPIS SYSTEMU CYRKULACJI SOLANKI DLA ZESPOŁU WANIEN I SPA Dane wyjściowe: A) Analiza solanki z 1980 roku (absolutnie konieczna weryfikacja analizy solanki). Lp. Nazwa oznaczenia Jednostka miary Wartość oznaczona 1. Odczyn ph 5,97 2. Żelazo mg/l 39,16 3. Mangan mg/l 3,8 4. Ilość substancji rozpuszczonych mg/l Pozostawia się parametry solanki ze względu na leczniczy charakter na poziomie wyjściowym wyłącznie do rozcieńczenia dla zespołu SPA docelowo do stężenia 0,5% solanki, dla wanien stężenie 3% solanki B) Obsługa przewiduje dowóz, wprowadzenie solanki do zbiornika reakcji (Zbiornik I) o objętości 4m 3 oraz ręczną kontrolę nad włączeniem pompy solanki do cyrkulacji Pompa podająca solankę na układy wanien i do minibasenów będzie włączana od spadku ciśnienia na nitce podającej solankę na budynek JAŚ. C) Nitka rozprowadzenia solanki w budynku Jaś ujęta w projekcie wod kan D) Wytyczne dla pozostałych branż Wypoziomowana posadzka zdolna przenosić obciążenia związane z ciężarem wody w zbiorniku I Wykonanie kanału odpływowego ściekowego z kanalizacją sanitarną min DN100 (DN150) w pomieszczeniu 07/08 TR Doprowadzenie wody wodociągowej o jakości wody pitnej do pomieszczenia 07/08 TR (do części ściany zewnętrznej) rurą o średnicy minimalnej DN32 (1¼ ) o wydajności min. 6m 3 /h i pod ciśnieniem 3,5-6 bar- woda służy do do płukania posadzki i zbiornika Całkowita wentylacja bądź klimatyzacja pomieszczenia 07/08 TR Oświetlenia pomieszczenie 07/08 TR Pozostałe wykończenia budowlane (ściany, stropy) tak wykończone aby pozwalały na prowadzenie instalacji elektrycznych i hydraulicznych itp. 11

12 8. CZĘŚĆ OBLICZENIOWA 8.1 BASENY SPA 2 SZT Obliczenia wydajności stacji uzdatniania wody Dane do obliczeń: - średnica zewnętrzna 2,2 m - głębokość 0,81 m - objętość wody w niecce: V=1,7 m Q= 20 * k * V (m 3 /h) k = 0,5 V = 1,7 * 2 szt = 3,4 m 3 Q = 34 m 3 /h - Q f = 34 m 3 /h Obliczenia pojemności zbiornika przelewowego Vzb = 6 m 3 Przyjęto minimalną pojemność zbiornika przelewowego potrzebną do wypłukania filtra D Dobór filtrów i pomp Ilość filtrów - m = 1 Predkość filtracji - <=30 m/h Powierzchnia filtracyjna - F f = Q f /m x V f - F f = 1,13 m 2 Przyjęto 1 filtr Delta 1200 z dnem dyszowym D1200 wielowarstwowe wydajność 34 m 3 /h, Powierzchnia filtracyjna całkowita ok. 1,13 m 2 przy prędkość filtracji V f = 30 m/h, Przyjęto dwie pompy BADU brąz 93/45 Q=17m3/h, H=17m, P=2,6kW 3-faz Dobór uzbrojenia niecki Ilość uzbrojenia niecki jest elementem dobranym i wykonanym przez producenta SPA. 12

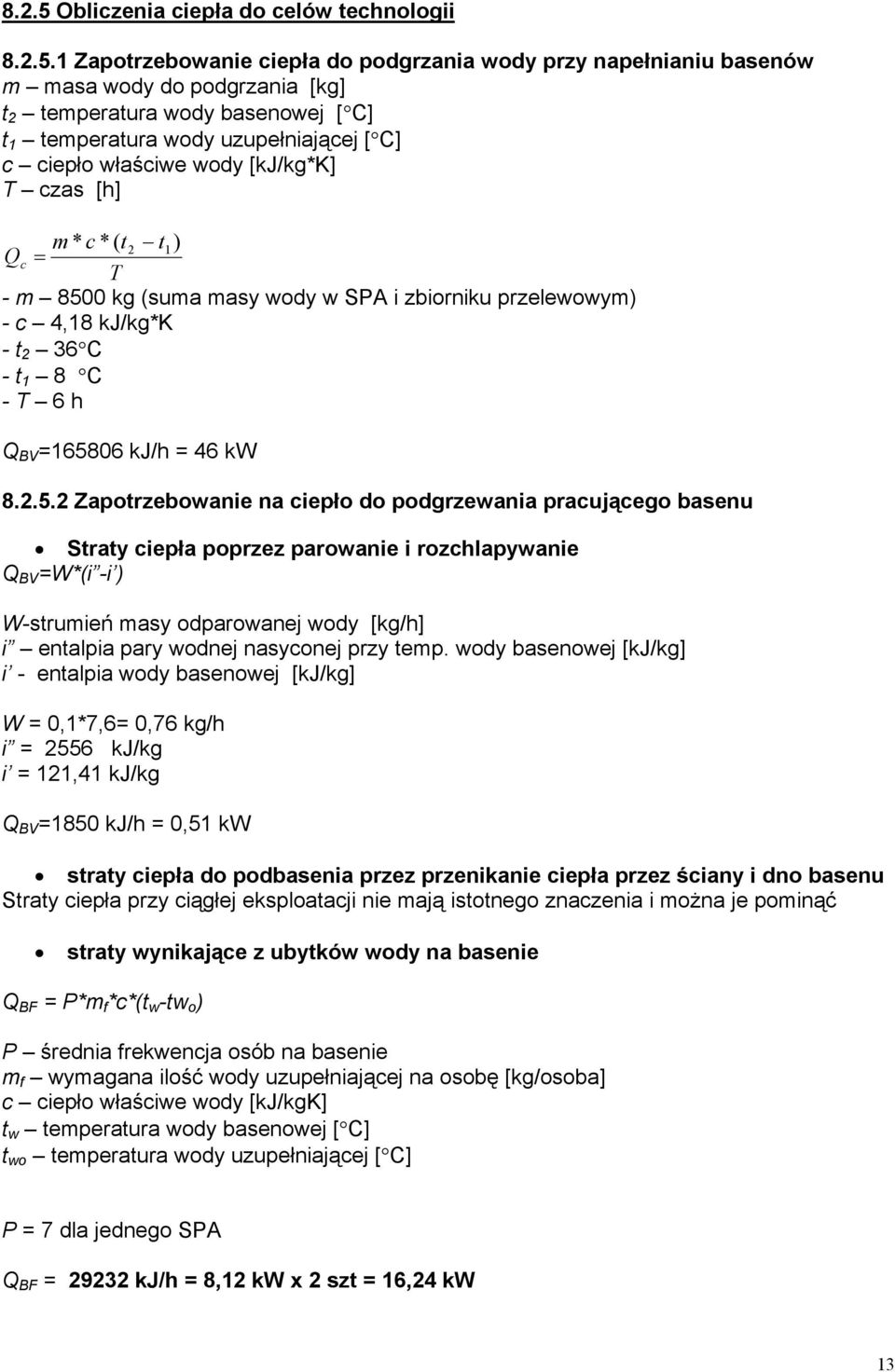

13 8.2.5 Obliczenia ciepła do celów technologii Zapotrzebowanie ciepła do podgrzania wody przy napełnianiu basenów m masa wody do podgrzania [kg] t 2 temperatura wody basenowej [ C] t 1 temperatura wody uzupełniającej [ C] c ciepło właściwe wody [kj/kg*k] T czas [h] m * c * ( t 2 t1) Q c = T - m 8500 kg (suma masy wody w SPA i zbiorniku przelewowym) - c 4,18 kj/kg*k - t 2 36 C - t 1 8 C - T 6 h Q BV = kj/h = 46 kw Zapotrzebowanie na ciepło do podgrzewania pracującego basenu Straty ciepła poprzez parowanie i rozchlapywanie Q BV =W*(i -i ) W-strumień masy odparowanej wody [kg/h] i entalpia pary wodnej nasyconej przy temp. wody basenowej [kj/kg] i - entalpia wody basenowej [kj/kg] W = 0,1*7,6= 0,76 kg/h i = 2556 kj/kg i = 121,41 kj/kg Q BV =1850 kj/h = 0,51 kw straty ciepła do podbasenia przez przenikanie ciepła przez ściany i dno basenu Straty ciepła przy ciągłej eksploatacji nie mają istotnego znaczenia i można je pominąć straty wynikające z ubytków wody na basenie Q BF = P*m f *c*(t w -tw o ) P średnia frekwencja osób na basenie m f wymagana ilość wody uzupełniającej na osobę [kg/osoba] c ciepło właściwe wody [kj/kgk] t w temperatura wody basenowej [ C] t wo temperatura wody uzupełniającej [ C] P = 7 dla jednego SPA Q BF = kj/h = 8,12 kw x 2 szt = 16,24 kw 13

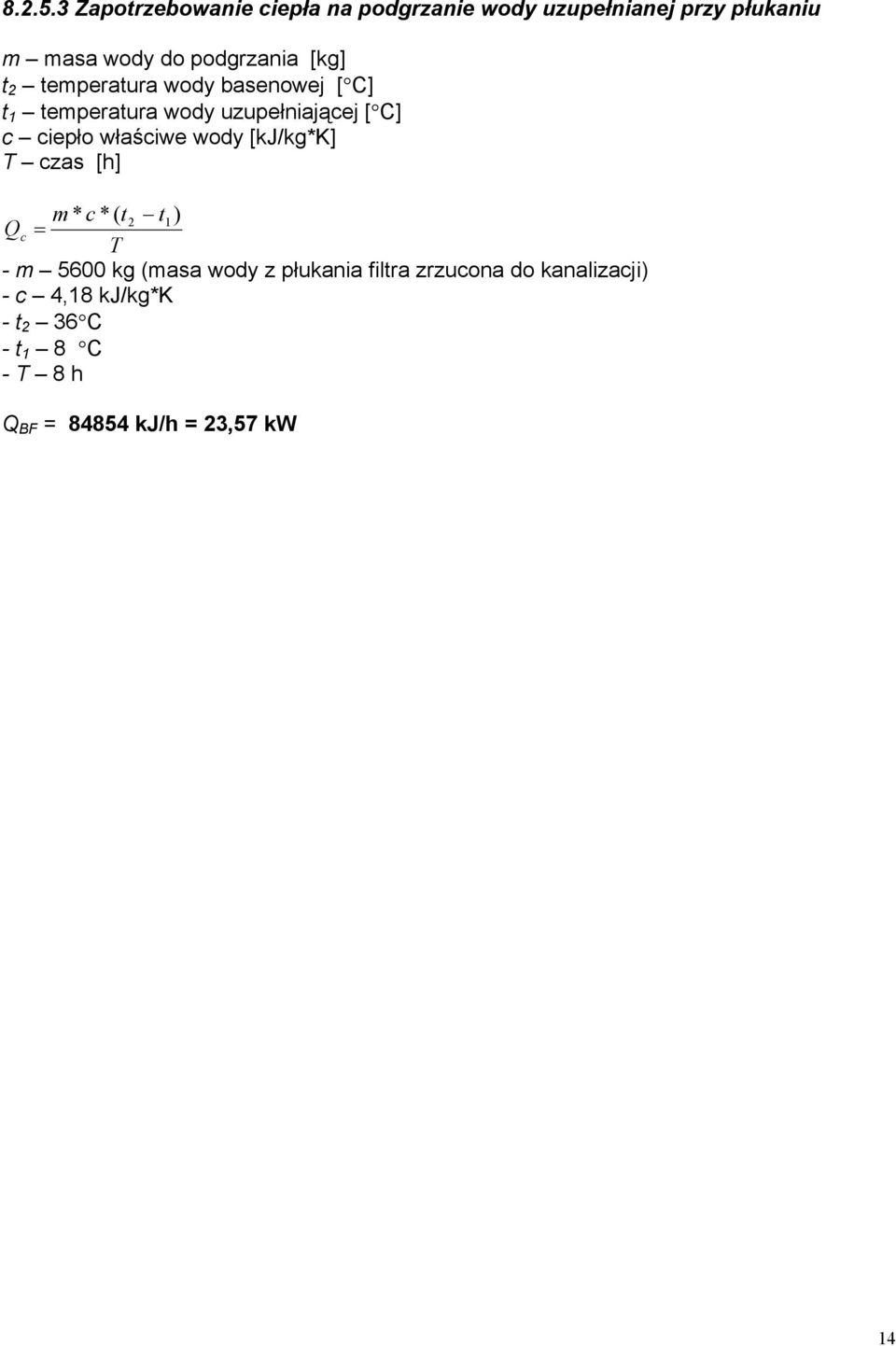

14 Zapotrzebowanie ciepła na podgrzanie wody uzupełnianej przy płukaniu m masa wody do podgrzania [kg] t 2 temperatura wody basenowej [ C] t 1 temperatura wody uzupełniającej [ C] c ciepło właściwe wody [kj/kg*k] T czas [h] m * c * ( t 2 t1) Q c = T - m 5600 kg (masa wody z płukania filtra zrzucona do kanalizacji) - c 4,18 kj/kg*k - t 2 36 C - t 1 8 C - T 8 h Q BF = kj/h = 23,57 kw 14
