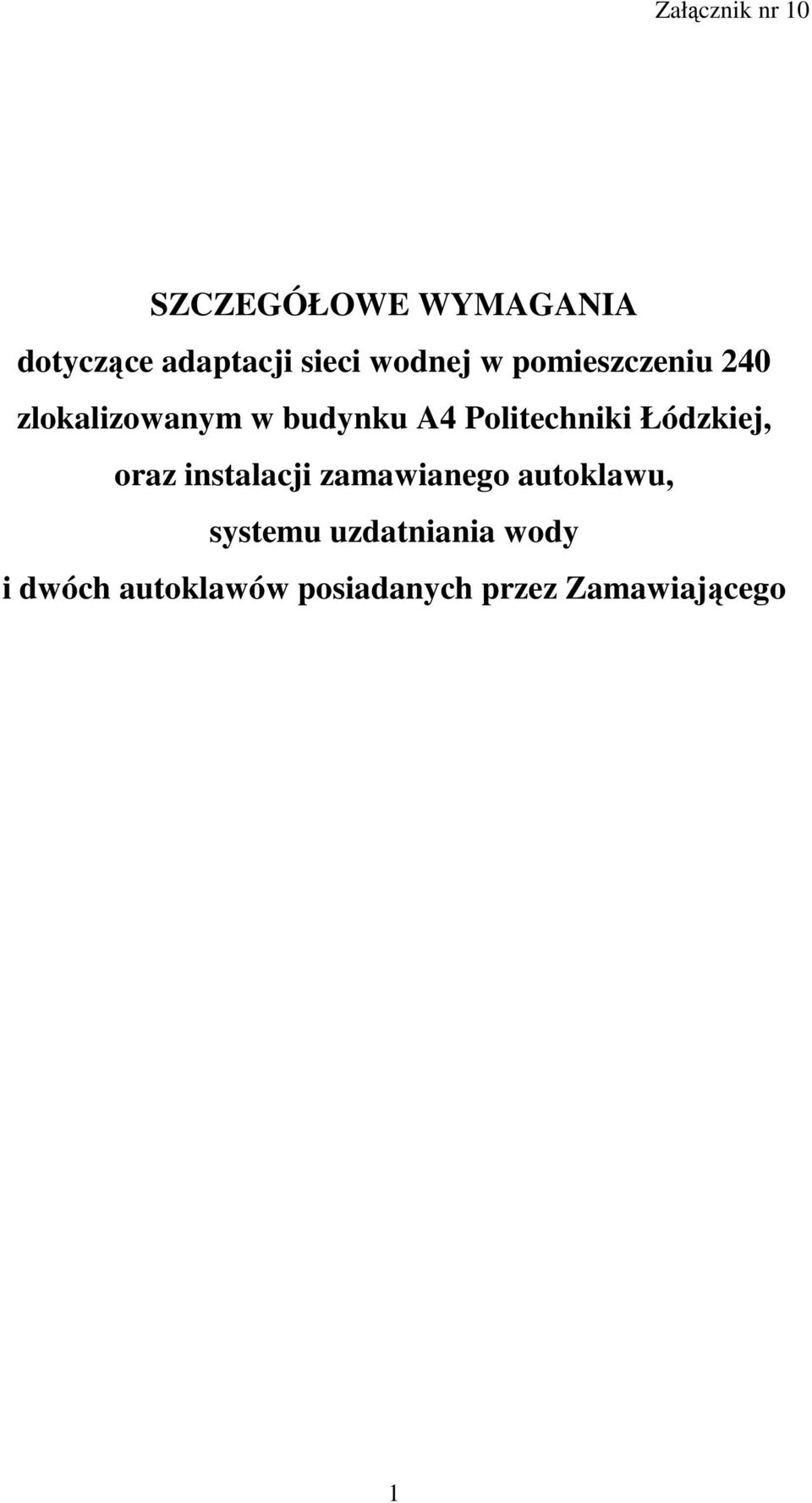

1 Załącznik nr 10 SZCZEGÓŁOWE WYMAGANIA dotyczące adaptacji sieci wodnej w pomieszczeniu 240 zlokalizowanym w budynku A4 Politechniki Łódzkiej, oraz instalacji zamawianego autoklawu, systemu uzdatniania wody i dwóch autoklawów posiadanych przez Zamawiającego 1

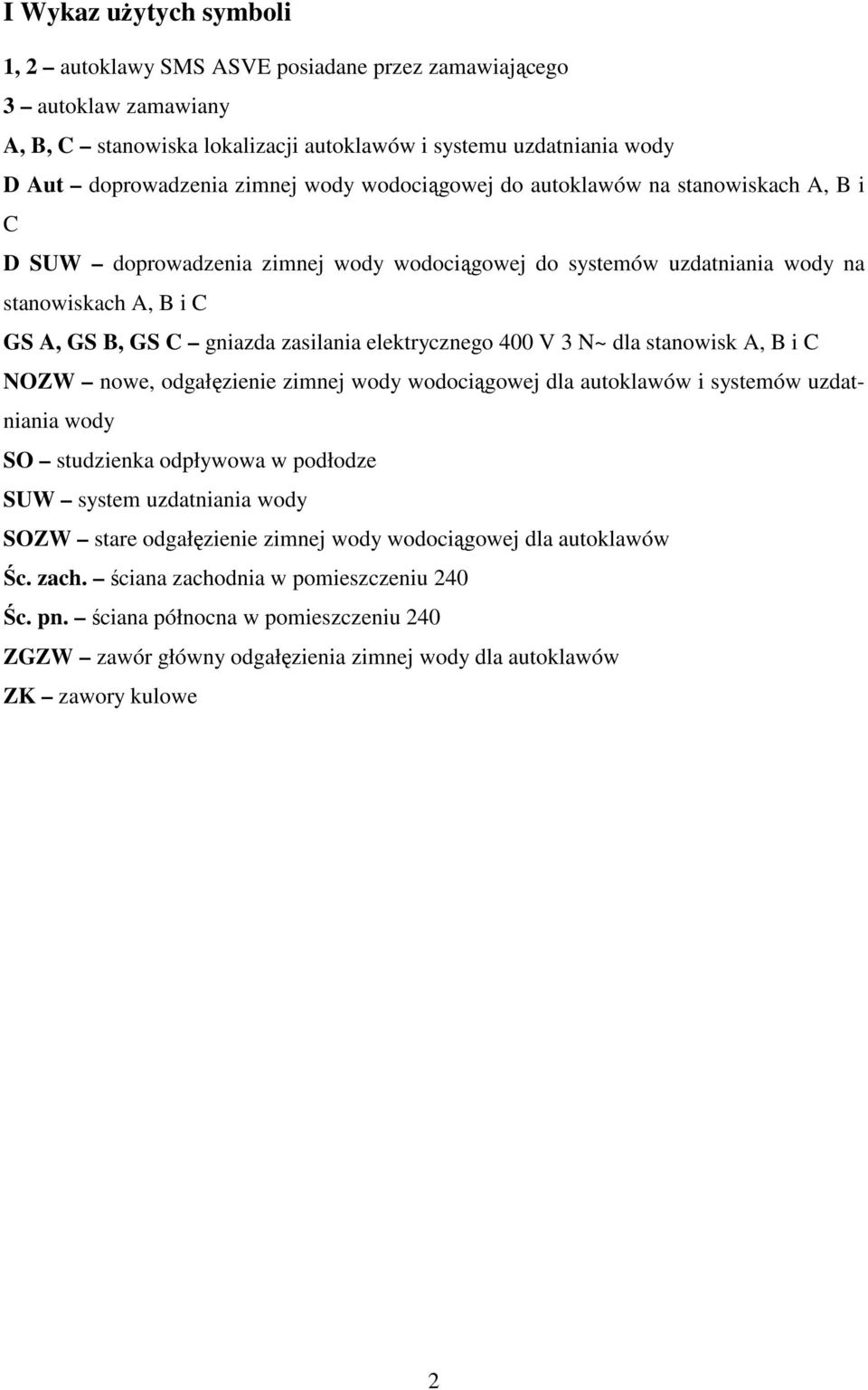

2 I Wykaz uŝytych symboli 1, 2 autoklawy SMS ASVE posiadane przez zamawiającego autoklaw zamawiany A, B, C stanowiska lokalizacji autoklawów i systemu uzdatniania wody D Aut doprowadzenia zimnej wody wodociągowej do autoklawów na stanowiskach A, B i C D SUW doprowadzenia zimnej wody wodociągowej do systemów uzdatniania wody na stanowiskach A, B i C GS A, GS B, GS C gniazda zasilania elektrycznego 400 V N~ dla stanowisk A, B i C NOZW nowe, odgałęzienie zimnej wody wodociągowej dla autoklawów i systemów uzdatniania wody SO studzienka odpływowa w podłodze SUW system uzdatniania wody SOZW stare odgałęzienie zimnej wody wodociągowej dla autoklawów Śc. zach. ściana zachodnia w pomieszczeniu 240 Śc. pn. ściana północna w pomieszczeniu 240 ZGZW zawór główny odgałęzienia zimnej wody dla autoklawów ZK zawory kulowe 2

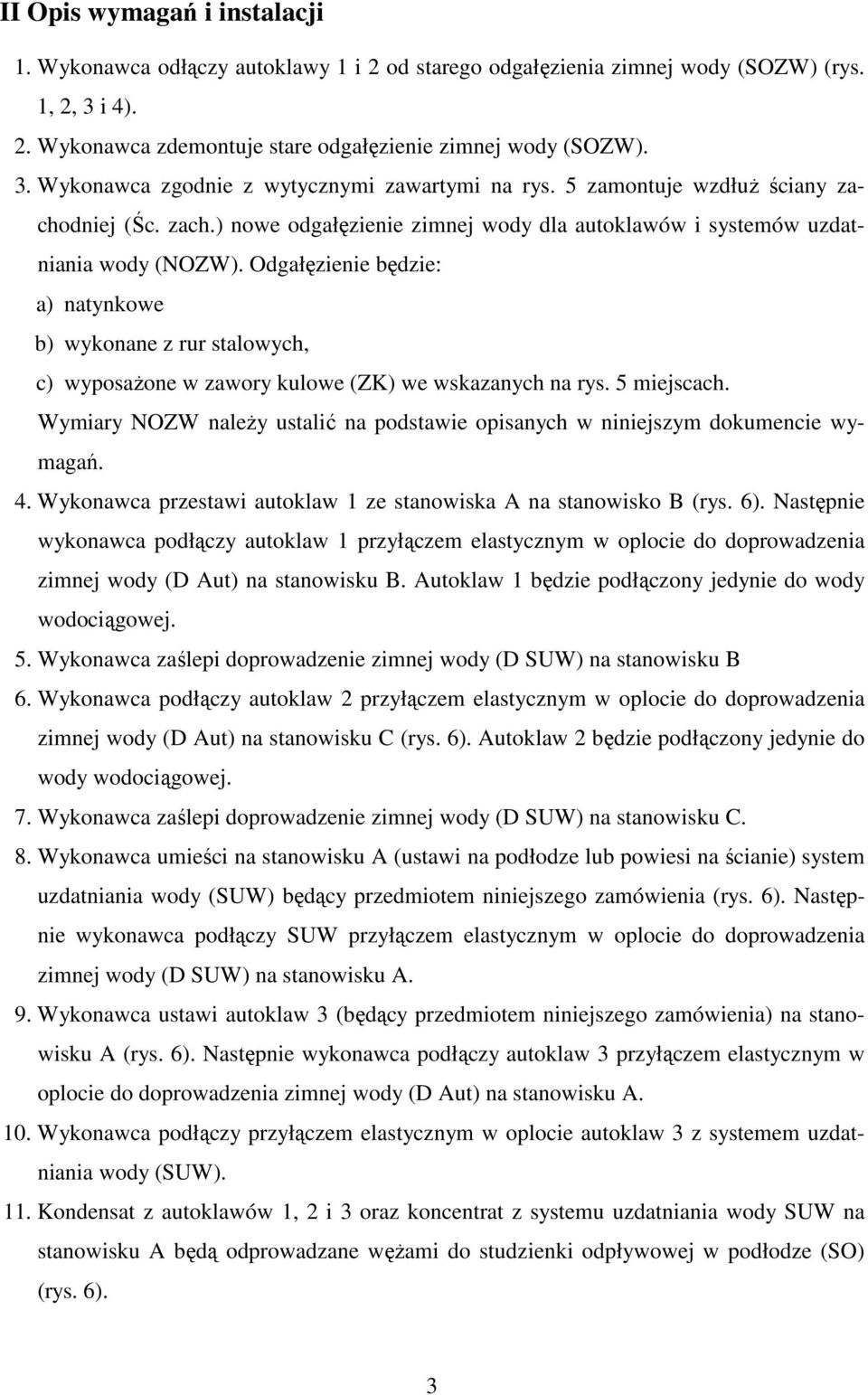

3 II Opis wymagań i instalacji 1. Wykonawca odłączy autoklawy 1 i 2 od starego odgałęzienia zimnej wody (SOZW) (rys. 1, 2, i 4). 2. Wykonawca zdemontuje stare odgałęzienie zimnej wody (SOZW).. Wykonawca zgodnie z wytycznymi zawartymi na rys. 5 zamontuje wzdłuŝ ściany zachodniej (Śc. zach.) nowe odgałęzienie zimnej wody dla autoklawów i systemów uzdatniania wody (NOZW). Odgałęzienie będzie: a) natynkowe b) wykonane z rur stalowych, c) wyposaŝone w zawory kulowe (ZK) we wskazanych na rys. 5 miejscach. Wymiary NOZW naleŝy ustalić na podstawie opisanych w niniejszym dokumencie wymagań. 4. Wykonawca przestawi autoklaw 1 ze stanowiska A na stanowisko B (rys. 6). Następnie wykonawca podłączy autoklaw 1 przyłączem elastycznym w oplocie do doprowadzenia zimnej wody (D Aut) na stanowisku B. Autoklaw 1 będzie podłączony jedynie do wody wodociągowej. 5. Wykonawca zaślepi doprowadzenie zimnej wody (D SUW) na stanowisku B 6. Wykonawca podłączy autoklaw 2 przyłączem elastycznym w oplocie do doprowadzenia zimnej wody (D Aut) na stanowisku C (rys. 6). Autoklaw 2 będzie podłączony jedynie do wody wodociągowej. 7. Wykonawca zaślepi doprowadzenie zimnej wody (D SUW) na stanowisku C. 8. Wykonawca umieści na stanowisku A (ustawi na podłodze lub powiesi na ścianie) system uzdatniania wody (SUW) będący przedmiotem niniejszego zamówienia (rys. 6). Następnie wykonawca podłączy SUW przyłączem elastycznym w oplocie do doprowadzenia zimnej wody (D SUW) na stanowisku A. 9. Wykonawca ustawi autoklaw (będący przedmiotem niniejszego zamówienia) na stanowisku A (rys. 6). Następnie wykonawca podłączy autoklaw przyłączem elastycznym w oplocie do doprowadzenia zimnej wody (D Aut) na stanowisku A. 10. Wykonawca podłączy przyłączem elastycznym w oplocie autoklaw z systemem uzdatniania wody (SUW). 11. Kondensat z autoklawów 1, 2 i oraz koncentrat z systemu uzdatniania wody SUW na stanowisku A będą odprowadzane węŝami do studzienki odpływowej w podłodze (SO) (rys. 6).

4 12. Przed przystąpieniem Wykonawcy do instalacji Zamawiający zainstaluje gniazdo ~20 V, 50 Hz do zasilania systemu uzdatniania wody dla autoklawu. 1. Wykonawca podłączy autoklawy 1, 2 i do istniejących gniazd zasilania elektrycznego 400 V N~ dla stanowisk A, B i C uwidocznionych na rys Wymiary gabarytowe wykonanej instalacji, złoŝonej z autoklawów: 1, 2 i oraz systemu uzdatniania wody SUW nie mogą być większe niŝ szer. gł.: mm (rys. 6 i 2). Gabaryty posiadanych przez zamawiającego autoklawów SMS ASVE wynoszą: a) przy zamkniętej pokrywie szer. gł. wys.: mm, b) przy w pełni otwartej pokrywie szer. gł. wys.: mm. Gabaryty oferowanych autoklawów nie mogą być większe niŝ: c) przy zamkniętej pokrywie szer. gł. wys.: mm, d) przy w pełni otwartej pokrywie szer. gł. wys.: mm. 15. Nowe odgałęzienie zimnej wody (NOZW) oraz zaoferowany autoklaw i system uzdatniania wody SUW muszą charakteryzować się takimi parametrami, w tym gabarytami, Ŝe: a) przyszłościowa zamiana autoklawów 1 i 2 na autoklawy o parametrach identycznych jak autoklawu, b) zamontowanie dwóch kolejnych systemów uzdatniania wody o parametrach identycznych jak zaoferowanego systemu (SUW) nie spowodują zwiększenia gabarytów instalacji ponad wymiary szer. gł.: mm (rys. 7). 16. Długości uŝytych przy wykonywaniu instalacji przyłączy elastycznych: a) łączących autoklawy 1, 2 i z doprowadzeniami zimnej wody D Aut na stanowiskach A, B i C, b) łączącego oferowany autoklaw z systemem uzdatniania wody SUW na stanowisku A muszą umoŝliwiać odsunięcie autoklawów przynajmniej na odległość 1 m od ściany zachodniej w pomieszczeniu 240 (Śc. zach.) bez konieczności dokonywania demontaŝu instalacji. 17. Przerwa w pracy autoklawów 1 i 2 wynikająca z opisanych w niniejszych wymaganiach prac adaptacyjno-instalacyjnych nie moŝe być dłuŝsza niŝ 24 godziny od ich rozpoczęcia. 4

5 III Rysunki Rys. 1 Widok ogólny miejsca instalacji autoklawu i systemu uzdatniania wody (objaśnienia w tekście). Rys. 2. Widok ogólny miejsca instalacji autoklawu i systemu uzdatniania wody; linie wymiarowe przedstawiają maksymalne gabaryty instalacji. 5

6 Rys. Zawór główny odgałęzienia zimnej wody dla autoklawów (ZGZW) i fragment starego odgałęzienia zimnej wody wodociągowej dla autoklawów (SOZW). Ść. zach. ZGZW 420 mm 1250 mm A B C 1200 mm 1 SO 2 Ść. pn. Skala: 500 mm 200 mm Rys. 4. Widok z góry miejsca instalacji autoklawu i systemu uzdatniania wody; przerywane linie wymiarowe przedstawiają lokalizację studzienki odpływowej (SO) oraz maksymalne gabaryty instalacji. 6

7 D Aut D SUW D Aut D SUW D Aut D SUW ZK ZK ZK ZGZW A B C Rys. 5. Schemat nowego odgałęzienia zimnej wody wodociągowej dla autoklawów i systemów uzdatniania wody (NOZW). Ść. zach. ZGZW SUW 420 mm A B C 1250 mm 1200 mm 1 SO 2 Ść. pn. Skala: 500 mm 200 mm Rys.6. Widok z góry po instalacji autoklawu () i systemu uzdatniania wody (SUW); przerywane linie wymiarowe przedstawiają lokalizację studzienki odpływowej (SO) oraz maksymalne gabaryty instalacji. 7

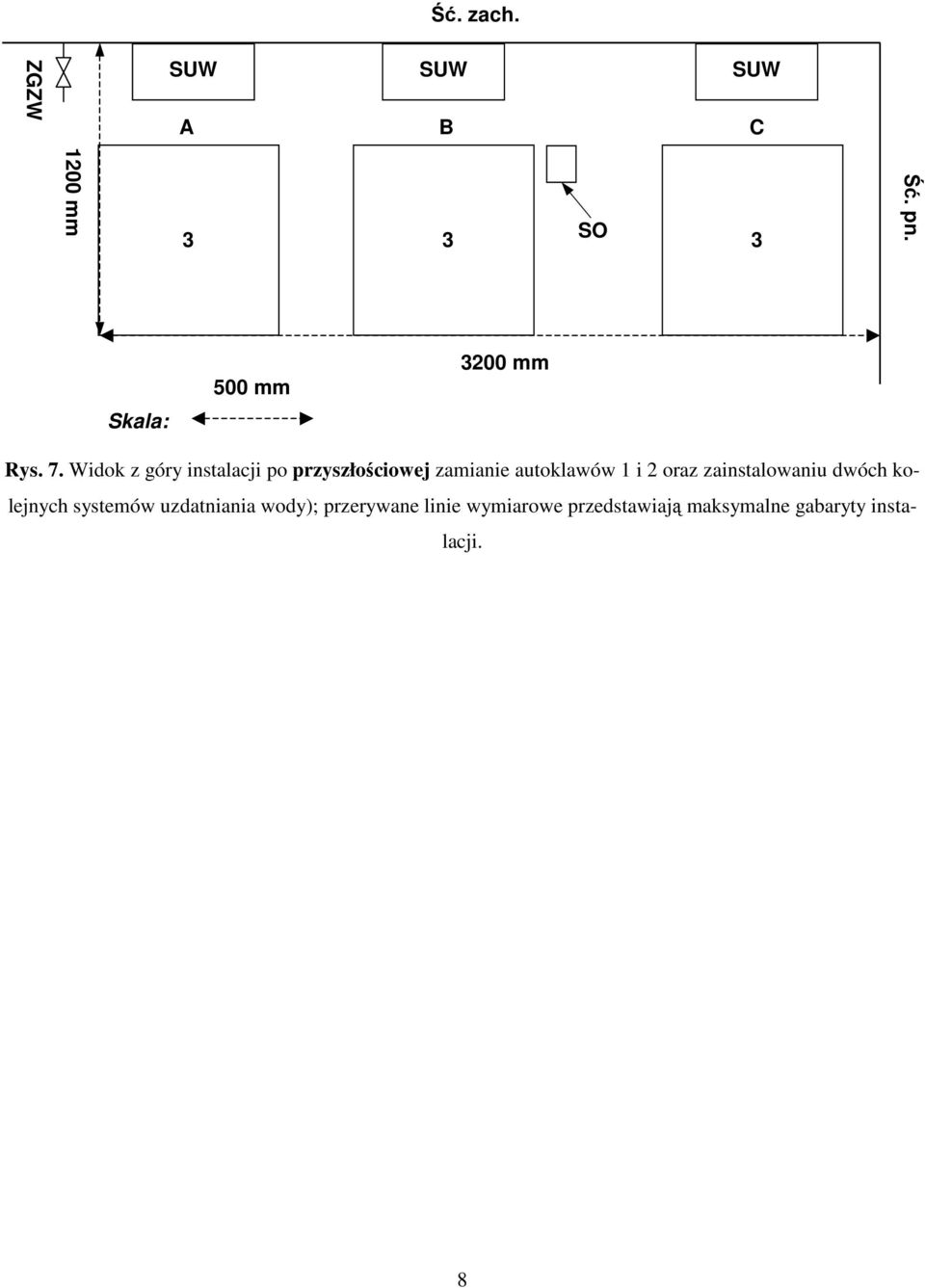

8 Ść. zach. ZGZW SUW SUW SUW A B C 1200 mm SO Ść. pn. Skala: 500 mm 200 mm Rys. 7. Widok z góry instalacji po przyszłościowej zamianie autoklawów 1 i 2 oraz zainstalowaniu dwóch kolejnych systemów uzdatniania wody); przerywane linie wymiarowe przedstawiają maksymalne gabaryty instalacji. 8
