Zawory z napêdem silnikowym, typu MRV

Wielkość: px
Rozpocząć pokaz od strony:

Download "Zawory z napêdem silnikowym, typu MRV"

Transkrypt

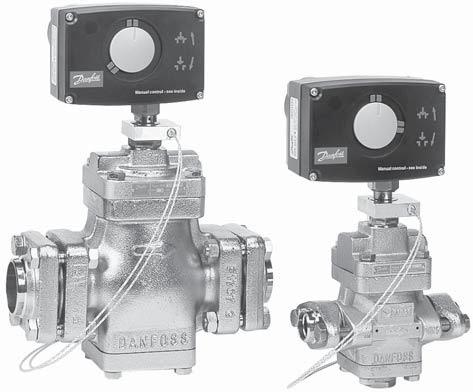

1 Zawory z napêdem silnikowym, typu MRV Wprowadzenie Zawór z napêdem silnikowym MRV, kompletny z silnikiem SMV/SMVE i grza³k¹ wrzeciona MRV s¹ zaworami silnikowymi bezpoœredniego dzia³ania wspó³pracuj¹cymi z napêdami SMV/SMVE. Zawory MRV s¹ stosowane do regulacji ciœnienia i temperatury w ruroci¹gach ssawnych par suchych i mokrych oraz w ruroci¹gach gazowych i cieczowych bez zmiany fazy (tj. w których nie wystêpuje wrzenie w zaworze). Dziêki konstrukcji z odci¹ eniem grzybka w ca³ym typoszeregu zaworów MRV (od DN 5 do DN 65) mo e byæ stosowany silnik SMV/SMVE tej samej wielkoœci. W rezultacie zawory MRV w po³¹czeniu z silnikami SMV/SMVE s¹ urz¹dzeniami o zwartej konstrukcji. MRV + SMV/SMVE s¹ standardowo dostarczane ze sprê yn¹ powrotn¹ (zawór zamyka siê automatycznie, kiedy silnik nie jest pod napiêciem, np. w przypadku awarii zasilania elektrycznego). Funkcja ta jest realizowana przez napêd SMV/SMVE, ale mo e byæ wy³¹czona, jeœli jest zbêdna. Zawór MRV nie wymaga ró nicy ciœnieñ, aby poprawnie regulowaæ. Dlatego te zawór ten jest idealny do uk³adów, w których niedopuszczalny jest spadek ciœnienia na otwartym zaworze. Konstrukcja MRV jest oparta na korpusie zaworu PM i ma te same wymiary, przy³¹cza i ko³nierze. Silnik SMV jest sterowany sygna³em trójpo³o eniowym (otwieranie zamykanie), podczas gdy SMVE wykorzystuje sygna³ ci¹g³y (pr¹dowy:4-20 ma). Charakterystyka Odpowiednie do wszystkich niepalnych, powszechnie stosowanych czynników ch³odniczych w³¹czaj¹c R 717 i wszystkich obojêtnych gazów /cieczy w zale noœci od rodzaju materia³ów uszczelnienia Zawór mo e byæ stosowany jako ³agodnie otwieraj¹cy siê zawór elektromagnetyczny w celu zapobiegania uderzeniom hydraulicznym i pulsacjom Zawór i silnik s¹ dostarczane standardowo ze sprê yn¹ powrotn¹ (mo e byæ zablokowana), co oznacza, e zawór zamyka siê automatycznie, kiedy silnik SMV/SMVE nie jest pod napiêciem Zawór jest wyposa ony w przy³¹cze manometryczne umo liwiaj¹ce pomiar ciœnienia wlotowego Zawór mo e byæ otwierany i zamykany rêcznie przy u yciu mechanizmu (przek³adni) rêcznego SMV/SMVE Zawór ma wbudowany filtr i teflonow¹ uszczelkê gniazda, która zapewnia szczelne zamkniêcie zaworu Dostêpna jest grza³ka wrzeciona jako wyposa enie dodatkowe, powinna ona byæ stosowana, jeœli teperatura medium jest ni sza od 0 C Napêdy SMV/SMVE s¹ standardowo dostarczane z grza³k¹ Danfoss A/S, RD.4A.I2.49 1

2 Konstrukcja MRV zosta³ skonstruowany jako zawór z odci¹ onym grzybkiem i jest utrzymywany w stanie zamkniêtym przez wbudowan¹ sprê- ynê. Przy przep³ywie w kierunku odwrotnym do wskazanego, zawór mo e siê zamkn¹æ ca³kowicie jedynie przy ró nicy ciœnieñ mniejszej ni si³a sprê yny powrotnej (oko³o 3 bar). W zale noœci od sygna³u steruj¹cego, zawór mo e byæ napêdzany (otwierany) przez silnik SMV lub SMVE dzia³aj¹cy na popychacz wrzeciona zaworu. Dyrektywa Ciœnieniowa (PED) Zawory typu MRV s¹ wykonane zgodnie z ustawodastwem UE (Pressure Equipment Directive) i oznaczone znakiem CE. W celu uzyskania dodatkowych informacji/ wytycznych - patrz Instrukcja monta u. Korpus zaworu wraz z pokrywami (doln¹ i górn¹) Materia³: EN-GJS LT Grzybek Grzybek o kszta³cie logarytmicznym zapewnia optymaln¹ dok³adnoœæ regulacji. Zespó³ uszczelnienia popychacza Wymienny zespó³ uszczelnienia ze stali nierdzewnej, z podwójnym wk³adem uszczelniaj¹cym. Wielkoœæ zaworu MRV jest dostêpny w wielkoœciach od: MRV 5 (k v : 1.6 m 3 /h) do MRV 65 (k v : 72 m 3 /h) Monta MRV + SMV/SMVE mo e byæ instalowany w ruroci¹gach pionowych lub poziomych (silnikiem do góry). Zawory MRV Średnica nominalna DN 25 (1 cal.) DN32-65 mm (1¼ - 2½ cal.) Sklasyfikowane Kategoria P³yny grupa I Artyku³ 3, paragraf 3 II Dane techniczne Czynniki ch³odnicze Odpowiednie do wszystkich niepalnych, powszechnie stosowanych czynników ch³odniczych w³¹czaj¹c R 717 i wszystkich obojêtnych gazów /cieczy w zale noœci od rodzaju materia³ów uszczelnienia. Nie zaleca siê stosowaæ do palnych wêglowodorów. W celu uzyskania dalszych informacji prosimy o kontakt z Danfoss. Ciœnienie Maksymalne dopuszczalne ciœnienie robocze: PB = 28 bar (406 psi) Maksymalne dopuszczalne ciœnienie próbne: p' = 42 bar (609 psi) Zakres temperatur: Media: 50/+120 C (w temperaturach poni ej 0 C nale y stosowaæ grza³kê wrzeciona). Otoczenie: 20/+60 C. Wielkoœæ Wartoœæ k v Wartoœæ C v Maks. p Maks. p Min. czas otwierania/zamykania Wys. pod- Czas zaworu m 3 /h USgal/min bar psi 50 Hz 60 Hz noszenia, L 1 ) zamykania 2 ) MRV s 26 s s MRV s 26 s s MRV s 26 s s MRV s 26 s s MRV s 26 s s MRV s 32 s s MRV s 40 s s MRV s 49 s s MRV s 51 s s 1) W zamkniêtym zaworze bêdzie szczelina o wielkoœci 0.6 mm mm pomiêdzy wa³kiem silnika SMV/SMVE a popychaczem (27) zaworu MRV. 2) Czas zamykania przy sprê ynie powrotnej: Kiedy zawór MRV jest zamykany jedynie sprê yn¹ powrotn¹ (z powodu awarii zasilania elektrycznego) podane czasy zamykania mog¹ siê nieznacznie zmieniæ z powodu ró nych uwarunkowañ m.in. lepkoœci medium. Prêdkoœæ wa³ka (trzpienia) silnika SMV/SMVE Prêdkoœæ wa³ka (trzpienia) przy 50 Hz 3 s/mm Prêdkoœæ wa³ka (trzpienia) przy 60 Hz 2.4 s/mm 2 RD.4A.I2.49 Danfoss A/S,

3 Dzia³anie 18. Tuleja cylindryczna 21. Grzybek 26. Zaœlepka dolna 27. Popychacz 30. Element ogrzewacza wrzeciona 33. Przy³¹cze manometryczne 35. T³ok odci¹ aj¹cy 39. Sprê yna zamykaj¹ca MRV ma t³ok odci¹ aj¹cy (35), dziêki któremu si³a niezbêdna do jego otwierania i zamykania jest niewielka. Dlatego ró nica ciœnieñ na zaworze ma minimalny wp³yw na pracê zaworu. Ciœnienie wlotowe P 1 dzia³aj¹ce na doln¹ stronê grzybka (21) jest doprowadzone wewnêtrznymi kana³ami w korpusie zaworu nad t³ok odci¹ aj¹cy. W ten sposób zrównowa one zostaje ciœnienie dzia³aj¹cy na grzybek regulacyjny. W ten sam sposób ciœnienie wylotowe P 2, dzia³aj¹ce nad grzybkiem regulacyjnym, jest doprowadzone wewnêtrznym kana³em pod t³ok odci¹ aj¹cy. T³ok odci¹ aj¹cy porusza siê w cylindrze (18) i jest wyposa ony w pierœcieñ uszczelniaj¹cy. MRV jest wyposa ony w sprê ynê (39), która zamyka zawór, kiedy popychacz (27) nie jest czynny. Silnik SMV/SMVE wyposa ony jest w sprê ynê powrotn¹, która wymusza podniesienie trzpienia (wa³ka) silnika, w przypadku braku zasilania. Oznacza to, e zawór MRV zamyka siê automatycznie, kiedy na przyk³ad nast¹pi awaria zasilania energi¹ elektryczn¹. (Jest to funkcja silnika SMV/SMVE, która mo e byæ zablokowana przez u ycie dodatkowego wspornika k¹towego). W miejsce zaœlepki dolnej (26) mo e byæ zamontowany przetwornik stopnia otwarcia zaworu AKS 45. AKS 45 generuje pr¹dowy sygna³ wyjœciowy (4-20 ma) informuj¹cy o po³o eniu grzybka zaworu oraz dwa sygna³y dwustanowe informuj¹ce o ca³kowitym otwarciu lub ca³kowitym zamkniêciu zaworu. Element grzejny mo e byæ zamontowany na tulei prowadz¹cej popychacza zaworu w celu zapobiegania jego oblodzeniu (przy temperaturze medium poni ej 0 C). MRV jest wyposa ony w przy³¹cze manometryczne (33), s³u ¹ce do pomiaru ciœnienia wlotowego P 1. Danfoss A/S, RD.4A.I2.49 3

4 Przyk³ady zastosowania MRV par suchych Ruroci¹g upustowy gor¹cego gazu i odtajania par mokrych Ruroci¹g t³oczny Zawory MRV s¹ stosowane do regulacji ciœnienia i temperatury w ruroci¹gach ssawnych par suchych i mokrych oraz w ruroci¹gach gazowych i cieczowych bez zmiany fazy (tj. w których nie wystêpuje parowanie w zaworze). Ruroci¹g cieczowy bez zmiany fazy Ruroci¹g cieczowy ze zmian¹ fazy 4 RD.4A.I2.49 Danfoss A/S,

5 Wydajnoœæ nominalna R 717 par mokrych Usytuowanie zaworu w uk³adzie (zaznaczone na szaro) Ruroci¹g upustowy gor¹cego gazu i odtajania par mokrych par mokrych par suchych MRV Ruroci¹g wysokociœnieniowy Przy doborze wielkoœci nale y pomno yæ wydajnoœæ parownika przez odpowiedni wspó³czynnik koryguj¹cy, aby otrzymaæ nominaln¹ wydajnoœæ zaworu albo podzieliæ nominaln¹ wydajnoœæ zaworu przez wspó³czynnik koryguj¹cy, aby otrzymaæ wydajnoœæ parownika. Ruroci¹g cieczowy bez zmiany fazy Ruroci¹g cieczowy z lub bez zmiany fazy krotnoœci cyrkulacji (f rec. ) Krotnoœæ cyrkulacji Wspó³czynnik koryguj¹cy P (f P ) P (bar) Wsp. koryguj¹cy krotnoœci cyrkulacji (f rec. ) Krotnoœæ cyrkulacji Wspó³czynnik koryguj¹cy P (f P ) P (psi) Wsp. koryguj¹cy Tabela wydajnoœci przy nominalnych warunkach (Q N [kw], P = 0.05 bar, krotnoœæ cyrkulacji = 4.0) Typ k v Temperatura parowania T e m 3 /h 50 C 40 C 30 C 20 C 10 C 0 C 10 C 20 C MRV MRV MRV MRV MRV MRV MRV MRV MRV Przyk³ad obliczenia Dla nastêpuj¹cych warunków: T e = 30 C Q 0 = 36 kw : Krotnoœæ cyrkulacji 3 (f rec. ) = 0.90 P 0.03 bar (f P ) = 1.29 Krotnoœæ cyrkulacji = 3 Maks. P = 0.03 bar Wydajnoœci w tabeli s¹ podane dla warunków nominalnych (krotnoœæ cyrkulacji = 4, spadek Q N = Q 0 f rec. f P = = 41.8 kw ciœnienia P = 0.05 bar). Stosuj¹c odpowiednie wspó³czynniki koryguj¹ce nale y na podstawie Z tabeli wydajnoœci zostaje wybrany MRV 40 o wydajnoœci Q N = 44 kw. rzeczywistej wydajnoœci okreœliæ nominaln¹ wydajnoœæ dobieranego zaworu. Tabela wydajnoœci przy nominalnych warunkach (Q N [Ton Ch³odzenia], P = 0.75 psi, krotnoœæ cyrkulacji = 4.0) Typ C v Temperatura parowania T e USgal/min 60 F *) 40 F 20 F 0 F 20 F 40 F 60 F 80 F MRV MRV MRV MRV MRV MRV MRV MRV MRV *) 2 F poni ej minimalnej temperatury pracy Przyk³ad obliczenia Dla nastêpuj¹cych warunków roboczych: T e = 20 F Q 0 = 26 TR Krotnoœæ cyrkulacji = 3 Maks. P = 0.45 psi. Wydajnoœci w tabeli s¹ podane dla warunków nominalnych (krotnoœæ cyrkulacji = 4, spadek ciœnienia P = 0.75 psi). Stosuj¹c odpowiednie wspó³czynniki koryguj¹ce nale y na podstawie rzeczywistej wydajnoœci okreœliæ nominaln¹ wydajnoœæ dobieranego zaworu. : Krotnoœci cyrkulacji 3 (f rec. ) = 0.90 P 0.45 psi (f P ) = 1.29 Q N = Q 0 f rec f P = = 30.2 TR Z tabeli wydajnoœci zostaje dobrany MRV 65 o wydajnoœci Q N = 31 TR. Danfoss A/S, RD.4A.I2.49 5

6 Wydajnoœæ nominalna R 717 par suchych (obieg pompowy) Usytuowanie zaworu w uk³adzie (zaznaczone na szaro) Ruroci¹g upustowy gor¹cego gazu i odtajania par suchych (obieg pompowy) par mokrych par suchych MRV Ruroci¹g wysokociœnieniowy Przy doborze wielkoœci nale y pomno yæ wydajnoœæ parownika przez odpowiedni wspó³czynnik koryguj¹cy, aby otrzymaæ nominaln¹ wydajnoœæ zaworu albo podzieliæ nominaln¹ wydajnoœæ zaworu przez wspó³czynnik koryguj¹cy, aby otrzymaæ wydajnoœæ parownika. Ruroci¹g cieczowy bez zmiany fazy Ruroci¹g cieczowy z lub bez zmiany fazy temperatury cieczy(t liq. ) Temperatura cieczy Wspó³czynnik koryguj¹cy 20 C C C C C C C C 1.09 P (f P ) P (bar) Wsp. koryguj¹cy temperatury cieczy (T liq. ) Temperatura cieczy Wspó³czynnik koryguj¹cy 10 F F F F F F F F 1.09 P (f P ) P (psi) Wsp. koryguj¹cy Tabela wydajnoœci przy nominalnych warunkac (Q N [kw], P = 0.05 bar, T liq. = 30 C) k v Typ Temperatura parowania T e m 3 /h 50 C 40 C 30 C 20 C 10 C 0 C 10 C 20 C MRV MRV MRV MRV MRV MRV MRV MRV MRV Przyk³ad obliczania Dla nastêpuj¹cych warunków roboczych: T e = 20 C Q 0 = 98 kw T liq. = 10 C Maks. P = 0.03 bar Wydajnoœci w tabeli s¹ podane dla nominalnych warunków (T liq. = 30 C, spadek ciœnienia P = 0.05 bar). Stosuj¹c odpowiednie wspó³czynniki koryguj¹ce nale y na podstawie rzeczywistej wydajnoœci okreœliæ nominaln¹ wydajnoœæ dobieranego zaworu. : P 0.03 bar [f P ] = 1.29 T liq. 10 C [f T liq.] = 0.92 Q N = Q 0 f P f T liq. = = 116 kw Z tabeli wydajnoœci zostaje dobrany MRV 50 o wydajnoœci Q N = 118 kw. Tabela wydajnoœci przy nominalnych warunkach (Q N ) [Tony Ch³odzenia], P = 0.75 psi, T liq. = 90 F) Typ C v Temperatura parowania T e USgal/min 60 F *) 40 F 20 F 0 F 20 F 40 F 60 F 80 F MRV MRV MRV MRV MRV MRV MRV MRV MRV *) 2 F poni ej minimalnej temperatury pracy Przyk³ad obliczania wydajnoœci okreœliæ nominaln¹ wydajnoœæ Dla nastêpuj¹cych warunków roboczych: dobieranego zaworu. T e = 0 F Q 0 = 20 TR : Maks. P = 0.45 psi P 0.45 psi (f T liq. = 50 F P ) = 1.29 T T s = 20 F liq. 50 F (f Tliq.) = 0.92 Wydajnoœci w tabeli s¹ podane dla Q N = Q 0 f P f Tliq. nominalnych warunków(t liq. = 90 F, spadek = = 23.7 TR ciœnienia P = 0.75 psi). Z tabeli wydajnoœci zostaje dobrany MRV 40 o Stosuj¹c odpowiednie wspó³czynniki wydajnoœci Q koryguj¹ce nale y na podstawie rzeczywistej N = 25 TR. 6 RD.4A.I2.49 Danfoss A/S,

7 Wydajnoœæ nominalna R 717 par suchych (zasilanie ciœnieniowe) Usytuowanie zaworu w uk³adzie (zaznaczone na szaro) Ruroci¹g upustowy gor¹cego gazu i odtajania par suchych DX (zasilanie ciœnieniowe) par mokrych MRV Ruroci¹g wysokociœnieniowy Przy doborze wielkoœci nale y pomno yæ wydajnoœæ parownika przez odpowiedni wspó³czynnik koryguj¹cy, aby otrzymaæ nominaln¹ wydajnoœæ zaworu albo podzieliæ nominaln¹ wydajnoœæ zaworu przez wspó³czynnik koryguj¹cy, aby otrzymaæ wydajnoœæ parownika. Ruroci¹g cieczowy z /bez zmiany faz temperatury cieczy(t liq. ) Temperatura cieczy Wspó³czynnik koryguj¹cy 20 C C C C C C C C 1.09 P (f P ) P (bar) Wsp. koryguj¹cy przegrzania (T s ) Przegrzanie Wsp. koryguj¹cy 6 K K K K 1.00 temperatury cieczy (T liq. ) Temperatura cieczy Wspó³czynnik koryguj¹cy 10 F F F F F F F F 1.09 P (f P ) P (psi) Wsp. koryguj¹cy przegrzania (T s ) Przegrzanie Wsp. koryguj¹cy 10 F F F F 1.00 Tabela wydajnoœci przy nominalnych warunkach(q N [kw], P = 0.05 bar, T liq. = 30 C, T s = 8 K) Typ k v Temperatura parowaniat e m 3 /h 50 C 40 C 30 C 20 C 10 C 0 C 10 C 20 C MRV MRV MRV MRV MRV MRV MRV MRV MRV Przyk³ad obliczenia Dla nastêpuj¹cych warunków roboczych: T e = 30 C Q 0 = 42 kw Max. P = 0.08 bar T liq. = 40 C T s = 12 K Wydajnoœci w tabeli s¹ podane dla nominalnych warunków (T liq. = 30 C, spadek ciœnienia P = 0.05 bar, przegrzanie T s = 8 K). Stosuj¹c odpowiednie wspó³czynniki koryguj¹ce nale y na podstawie rzeczywistej wydajnoœci okreœliæ nominaln¹ wydajnoœæ dobieranego zaworu. Wspó³czynniki koryguj¹ce dla:: P 0.08 bar f P = 0.79 T liq. 40 C f Tliq. = 1.04 T s 12 K f Ts = 1.00 Q N = Q 0 f P f Tliq. f Ts = = 34.5 kw Z tabeli wydajnoœci zostaje wybrany MRV 32 o wydajnoœci Q N = 37 kw. Tabela wydajnoœci przy nominalnych warunkach (Q N [Tony Ch³odzenia], P = 0.75 psi, T liq. = 90 F, T s = 20 F) Typ C v Temperatura parowaniat e USgal/min 60 F *) 40 F 20 F 0 F 20 F 40 F 60 F 80 F MRV MRV MRV MRV MRV MRV MRV MRV MRV *) 2 F poni ej minimalnej temperatury pracy Przyk³ad obliczenia Dla nastêpuj¹cych warunków roboczych: T e = 20 F Q 0 = 25 TR Max. P = 0.45 psi T liq. = 130 o F T s = 20 o F Wydajnoœci w tabeli s¹ podane dla nominalnych warunków (T liq. = 90 F, spadek ciœnienia P = 0.75 psi, przegrzanie T s = 20 F). Stosuj¹c odpowiednie wspó³czynniki koryguj¹ce nale y na podstawie rzeczywistej wydajnoœci okreœliæ nominaln¹ wydajnoœæ dobieranego zaworu. Wspó³czynniki koryguj¹ce dla: P 0.45 psi (f P ) = 1.29 T liq. 50 o F (f Tliq.) = 0.92 T s 20 F (f Ts ) = 1.00 Q N = Q 0 f P f Tliq. f Ts = = 29.7 TR Z tabeli wydajnoœci zostaje dobrany MRV 50 o wydajnoœci Q N = 46 TR. Danfoss A/S, RD.4A.I2.49 7

8 Zamawianie Zawór sterowany silnikiem Wielkoœæ zaworu Wartoœæ k v Nr kodowy MRV F3080 MRV F3081 MRV F3082 MRV F3083 MRV F3084 MRV F3085 MRV F3086 MRV F3087 MRV F3088 Numery kodowe obejmuj¹: zawór sterowany silnikiem MRV, uszczelki ko³nierzy i œruby do ko³nierzy. Silnik SMV/SMVE, ko³nierze i grza³kê wrzeciona nale y zamawiaæ oddzielnie. Grza³ka wrzeciona Dooko³a tulejki prowadz¹cej popychacza zaworu MRV mo e byæ zamocowany element grzejny, który zapobiega oblodzeniu popychacza. Element ten jest opisany szczegó³owo w karcie katalogowej silnika SMV/SMVE. Zestaw ko³nierzy 1) Nr kodowy odnosi siê do zestawu sk³adaj¹cego siê z jednego ko³nierza wlotowego i jednego wylotowego. 2) Szkic wymiarowy - patrz katalog czêœci zamiennych. Wielkoœæ zaworu Typ ko³nierza Ko³nierz do spawania Ko³nierz do lutowania cale Nr kodowy cale Nr kodowy mm Nr kodowy 3 / 4 027N / 8 027L L1222 MRV N / 8 027L L / 4 027N1230 MRV MRV MRV MRV / 4 027N / 2 027N / 2 027N N N / 2 027N / 2 027N N / 8 027L L / 8 027L L / 8 027L L / 8 027L L2676 Stal nierdzewna: ko³nierze, œruby do ko³nierzy i œruby górnej i dolnej pokrywy - patrz zestawienie czêœci zamiennych. Akcesoria Opis Nr kodowy Przy³¹cze manometryczne, 6.5 mm / 10 mm do spawania / lutowania 027B2035 Przy³¹cze manometryczne, œrubunek 1 / 4 cala (samozamykaj¹ce siê). Nie wolno stosowaæ w instalacjach amoniakalnych. 027B2041 Przy³¹cze manometryczne, pierœcieñ zacinaj¹cy 6 mm 027B mm 027B2064 Przy³¹cze manometryczne 1 / 4 NPT 027B RD.4A.I2.49 Danfoss A/S,

9 Zestawienie materia³ów Zespó³ uszczelnienia popychacza Tylko MRV 65 Nr Czêœæ Materia³ DIN ISO ASTM 1 Nakrêtka Stal nierdzewna X8CrNiS /13 typ 17 AISI 303 EN W. nr Uszczelnienie przed zanieczyszcz. PTFE (teflon) 3 Tulejka Stal nierdzewna X8CrNiS /13 typ 17 AISI 303 EN W. nr Uszczelka PTFE (teflon) 5 O-ring Chloropren (Neopren) 6 O-ring Chloropren (Neopren) 7 Wk³adka Stal nierdzewna X8CrNiS /13 typ 17 AISI 303 EN W. nr Wkrêt zabezpieczaj¹cy Stal X5CrNi 18-9 W. nr /13 AISI Nypel Stal nierdzewna X8CrNiS /13 typ 17 AISI 303 EN W. nr Uszczelka Aluminium 15 Pokrywa górna eliwo sferoidalne EN-GJS LT EN Uszczelka Bezazbestowa 17 O-ring Chloropren (Neopren) 18 Cylinder prowadz¹cy t³oka eliwo GG , klasa 200 W. nr Wrzeciono Stal 9S Mn Pb 28, 1651 Typ 2, R 683/9 1213, SAE J 403 W. nr Korpus zaworu eliwo sferoidalne EN-GJS LT EN Grzybek reguluj¹cy Stal 9S Mn Pb 28, 1651 Typ 2, R 683/9 1213, SAE J 403 W. nr Uszczelka Bezazbestowa 23 Pokrywa dolna eliwo sferoidalne EN-GJS LT EN 1563 Danfoss A/S, RD.4A.I2.49 9

10 Zestawienie materia³ów (ci¹g dalszy) Zespó³ uszczelnienia popychacza Tylko MRV 65 Nr Czêœæ Materia³ DIN ISO ASTM 24 Œruba Stal nierdzewna A2-70 A2-70 Typ Uszczelka Bezazbestowa 26 Zaœlepka dolna Stal 9S Mn Pb 28, 1651 Typ 2, R 683/9 1213, SAE J 403 W. nr Popychacz Stal nierdzewna X8CrNiS /13 typ 17 AISI 303 EN W. nr Tulejka dystansowa Stal nierdzewna X8CrNiS /13 typ 17 AISI 303 (tylko MRV 5-25) EN W. nr Œruba nastawcza Stal nierdzewna X8CrNiS /13 typ 17 AISI 303 EN W. nr Obudowa elementu grzejnego Aluminium 1725 W. nr Wkrêt zabezpieczaj¹cy Stal X5CrNi 18-9 W. nr /13 AISI Uszczelka Aluminium 33 Korek zaœlepiaj¹cy Stal 9S Mn Pb 28, 1651 Typ 2, R 683/9 1213, SAE J 403 W. nr Nakrêtka Stal 35 T³ok odci¹ aj¹cy eliwo GG , klasa 20 W. nr Uszczelka t³oka PTFE (teflon) 37 O-ring Chloropren (Neopren) 38 O-ring Chloropren (Neopren) 39 Sprê yna Stal 41 Uszczelnienie gniazda PTFE (teflon) 42 P³ytka zaworu Stal 9S Mn Pb 28, 1651 Typ 2, R 683/9 1213, SAE J 403 W. nr Nakrêtka Stal 44 Filtr Stal nierdzewna 45 Nypel Stal nierdzewna X8CrNiS /13 typ 17 AISI 303 (tylko MRV 65) EN W. nr Korek zaœlepiaj¹cy Stal 9S Mn Pb 28, 1651 Typ 2, R 683/9 1213, SAE J 403 W. nr RD.4A.I2.49 Danfoss A/S,

11 Wymiary i waga A/F 2.5 A/F 32 Wymiary Wielkoœæ zaworu H 1 H 2 H 3 H 4 L L 1 B 1 B 2 B 3 MRV 5-25 ( 7 / 32-1 cala) MRV 32 (1 1 /4 cala) MRV 40 (1 1 /2 cala) MRV 50 (2 cale) MRV 65 (2 1 /2 cala) mm Owalny 87 cale ko³nierz 3.43 mm cale mm cale mm cale mm cale Waga Wielkoœæ zaworu Zawór Silnik Zestaw ko³nierzy Bez silnika i ko³nierzy MRV 5-25 ( 7 / 32-1 cala) 5.8 kg (12.8 lb) 2.0 kg (4.4 lb) 1.1 kg (2.4 lb) MRV 32 (1 1 / 4 cala) 10 kg (22.0 lb) 2.0 kg (4.4 lb) 1.5 kg (3.3 lb) MRV 40 (1 1 / 2 cala) 12 kg (26.5 lb) 2.0 kg (4.4 lb) 1.9 kg (4.2. lb) MRV 50 (2 cale) 17 kg (37.5 lb) 2.0 kg (4.4 lb) 2.8 kg (6.2. lb) MRV 65 (2 1 / 2 cala) 25 kg (55.1 lb) 2.0 kg (4.4 lb) 3.3 kg (7.3 lb) Wyszczególnione wagi s¹ wartoœciami przybli onymi. Danfoss A/S, RD.4A.I

12 Danfoss nie ponosi odpowiedzialnoœci za mo liwe b³êdy w katalogach, broszurach i innych materia³ach drukowanych. Danfoss zastrzega sobie prawo do wprowadzania zmian w produktach bez uprzedzenia. Zamienniki mog¹ byæ dostarczone bez dokonywania jakichkolwiek zmian w specyfikacjach ju uzgodnionych. Wszystkie znaki towarowe w tym materiale s¹ w³asnoœci¹ odpowiednich spó³ek. Danfoss, logotyp Danfoss s¹ znakami towarowymi Danfoss A/S. Wszystkie prawa zastrze one. Danfoss Sp. z o.o. ul. Chrzanowska Grodzisk Mazowiecki Telefon: (0-22) Telefax: (0-22) chlodnictwo@danfoss.pl 12 RD.4A.I2.49 Danfoss A/S,
