INSTRUKCJA UŻYTKOWANIA

Transkrypt

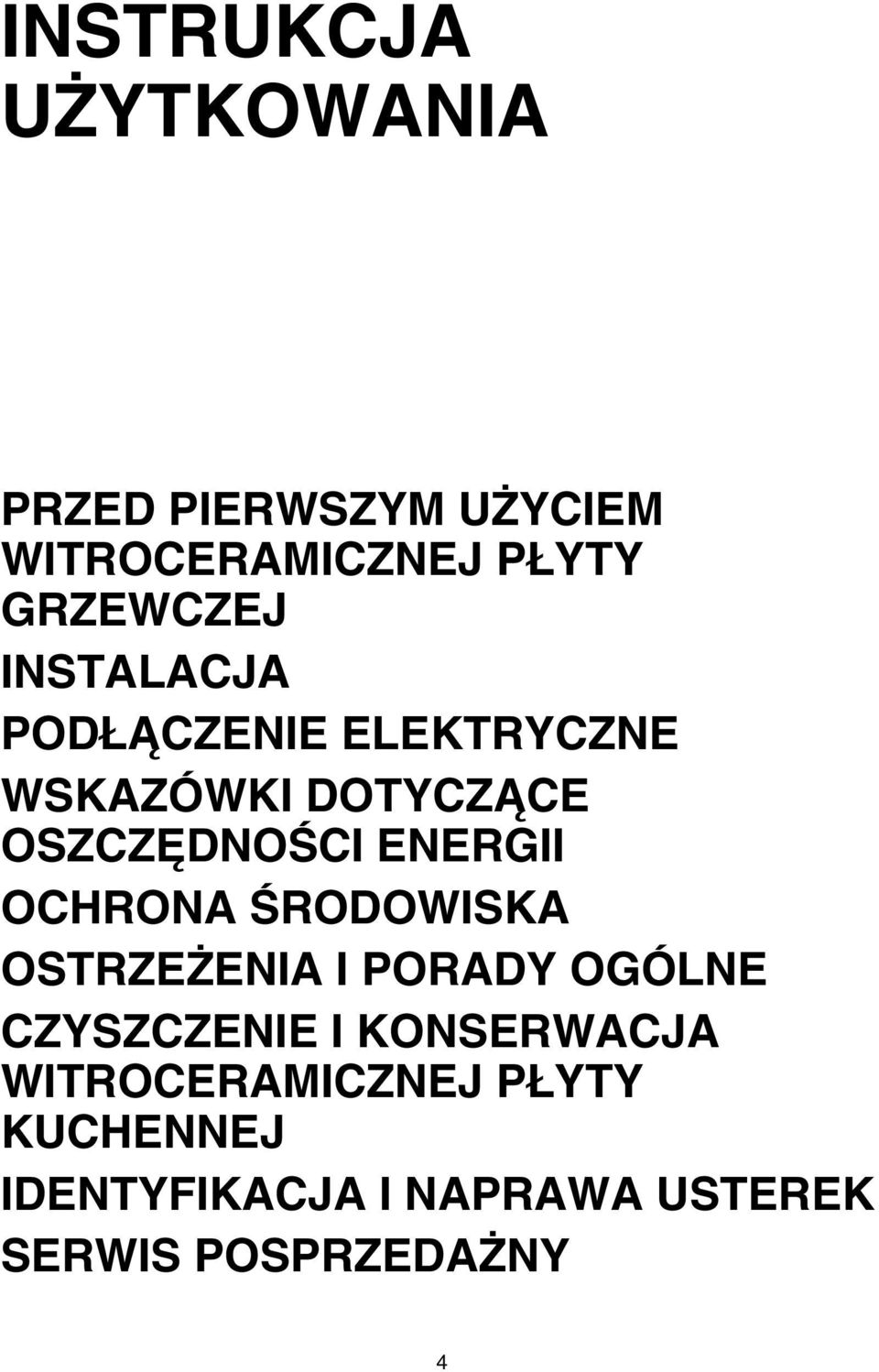

1 INSTRUKCJA UŻYTKOWANIA PRZED PIERWSZYM UŻYCIEM WITROCERAMICZNEJ PŁYTY GRZEWCZEJ INSTALACJA PODŁĄCZENIE ELEKTRYCZNE WSKAZÓWKI DOTYCZĄCE OSZCZĘDNOŚCI ENERGII OCHRONA ŚRODOWISKA OSTRZEŻENIA I PORADY OGÓLNE CZYSZCZENIE I KONSERWACJA WITROCERAMICZNEJ PŁYTY KUCHENNEJ IDENTYFIKACJA I NAPRAWA USTEREK SERWIS POSPRZEDAŻNY 4

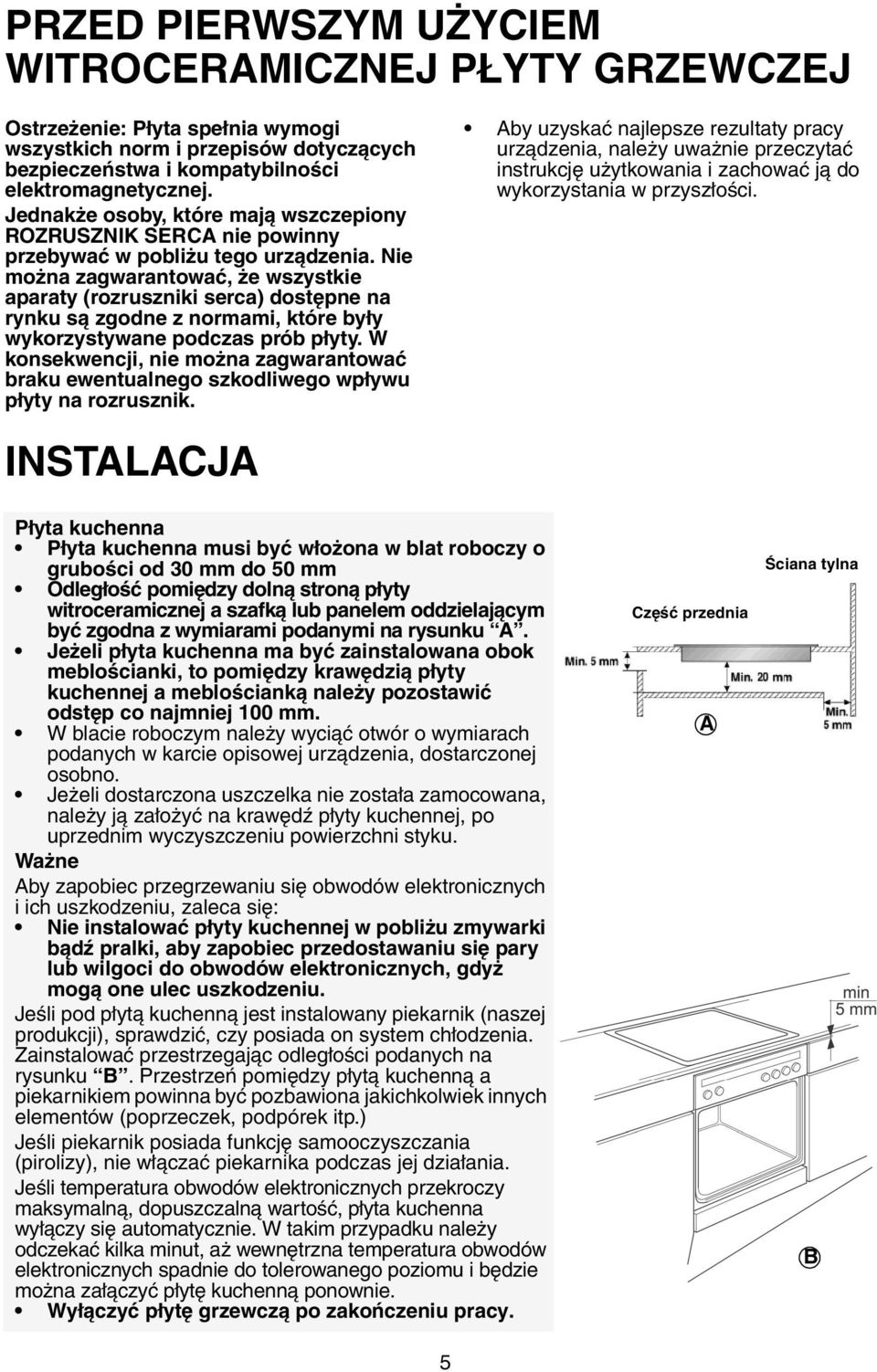

2 PRZED PIERWSZYM UŻYCIEM WITROCERAMICZNEJ PŁYTY GRZEWCZEJ Ostrzeżenie: Płyta spełnia wymogi wszystkich norm i przepisów dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej. Jednakże osoby, które mają wszczepiony ROZRUSZNIK SERCA nie powinny przebywać w pobliżu tego urządzenia. Nie można zagwarantować, że wszystkie aparaty (rozruszniki serca) dostępne na rynku są zgodne z normami, które były wykorzystywane podczas prób płyty. W konsekwencji, nie można zagwarantować braku ewentualnego szkodliwego wpływu płyty na rozrusznik. Aby uzyskać najlepsze rezultaty pracy urządzenia, należy uważnie przeczytać instrukcję użytkowania i zachować ją do wykorzystania w przyszłości. INSTALACJA Płyta kuchenna Płyta kuchenna musi być włożona w blat roboczy o grubości od 30 mm do 50 mm Odległość pomiędzy dolną stroną płyty witroceramicznej a szafką lub panelem oddzielającym być zgodna z wymiarami podanymi na rysunku A. Jeżeli płyta kuchenna ma być zainstalowana obok meblościanki, to pomiędzy krawędzią płyty kuchennej a meblościanką należy pozostawić odstęp co najmniej 100 mm. W blacie roboczym należy wyciąć otwór o wymiarach podanych w karcie opisowej urządzenia, dostarczonej osobno. Jeżeli dostarczona uszczelka nie została zamocowana, należy ją założyć na krawędź płyty kuchennej, po uprzednim wyczyszczeniu powierzchni styku. Ważne Aby zapobiec przegrzewaniu się obwodów elektronicznych i ich uszkodzeniu, zaleca się: Nie instalować płyty kuchennej w pobliżu zmywarki bądź pralki, aby zapobiec przedostawaniu się pary lub wilgoci do obwodów elektronicznych, gdyż mogą one ulec uszkodzeniu. Jeśli pod płytą kuchenną jest instalowany piekarnik (naszej produkcji), sprawdzić, czy posiada on system chłodzenia. Zainstalować przestrzegając odległości podanych na rysunku B. Przestrzeń pomiędzy płytą kuchenną a piekarnikiem powinna być pozbawiona jakichkolwiek innych elementów (poprzeczek, podpórek itp.) Jeśli piekarnik posiada funkcję samooczyszczania (pirolizy), nie włączać piekarnika podczas jej działania. Jeśli temperatura obwodów elektronicznych przekroczy maksymalną, dopuszczalną wartość, płyta kuchenna wyłączy się automatycznie. W takim przypadku należy odczekać kilka minut, aż wewnętrzna temperatura obwodów elektronicznych spadnie do tolerowanego poziomu i będzie można załączyć płytę kuchenną ponownie. Wyłączyć płytę grzewczą po zakończeniu pracy. 5 Część przednia A Ściana tylna B

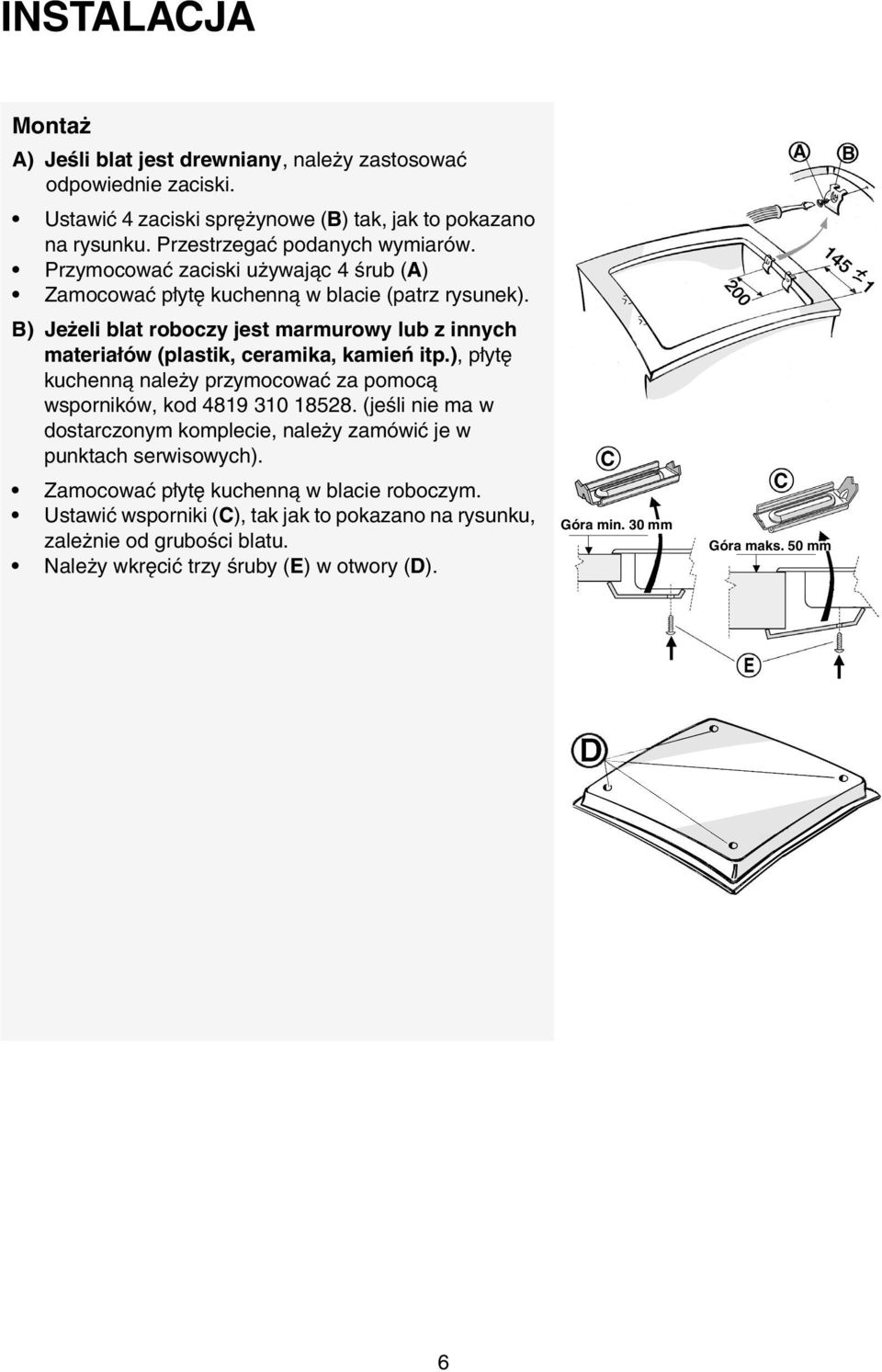

3 INSTALACJA Montaż A) Jeśli blat jest drewniany, należy zastosować odpowiednie zaciski. Ustawić 4 zaciski sprężynowe (B) tak, jak to pokazano na rysunku. Przestrzegać podanych wymiarów. Przymocować zaciski używając 4 śrub (A) Zamocować płytę kuchenną w blacie (patrz rysunek). B) Jeżeli blat roboczy jest marmurowy lub z innych materiałów (plastik, ceramika, kamień itp.), płytę kuchenną należy przymocować za pomocą wsporników, kod (jeśli nie ma w dostarczonym komplecie, należy zamówić je w punktach serwisowych). Zamocować płytę kuchenną w blacie roboczym. Ustawić wsporniki (C), tak jak to pokazano na rysunku, zależnie od grubości blatu. Należy wkręcić trzy śruby (E) w otwory (D). Góra min. 30 mm Góra maks. 50 mm 6

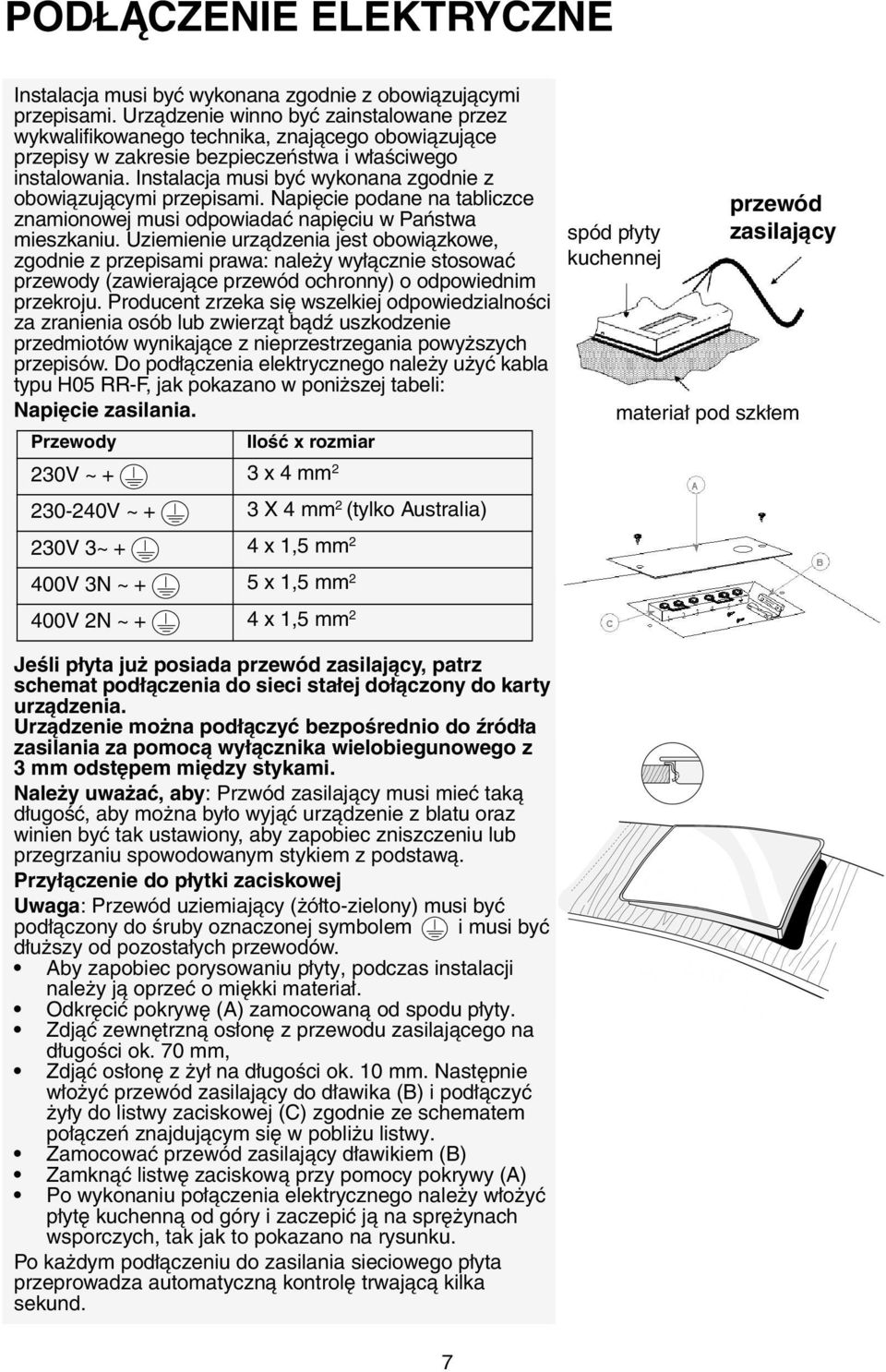

4 PODŁĄCZENIE ELEKTRYCZNE Instalacja musi być wykonana zgodnie z obowiązującymi przepisami. Urządzenie winno być zainstalowane przez wykwalifikowanego technika, znającego obowiązujące przepisy w zakresie bezpieczeństwa i właściwego instalowania. Instalacja musi być wykonana zgodnie z obowiązującymi przepisami. Napięcie podane na tabliczce znamionowej musi odpowiadać napięciu w Państwa mieszkaniu. Uziemienie urządzenia jest obowiązkowe, zgodnie z przepisami prawa: należy wyłącznie stosować przewody (zawierające przewód ochronny) o odpowiednim przekroju. Producent zrzeka się wszelkiej odpowiedzialności za zranienia osób lub zwierząt bądź uszkodzenie przedmiotów wynikające z nieprzestrzegania powyższych przepisów. Do podłączenia elektrycznego należy użyć kabla typu H05 RR-F, jak pokazano w poniższej tabeli: Napięcie zasilania. Przewody Ilość x rozmiar 230V ~ + 3 x 4 mm V ~ + 3 X 4 mm 2 (tylko Australia) 230V 3~ + 4 x 1,5 mm 2 400V 3N ~ + 5 x 1,5 mm 2 400V 2N ~ + 4 x 1,5 mm 2 Jeśli płyta już posiada przewód zasilający, patrz schemat podłączenia do sieci stałej dołączony do karty urządzenia. Urządzenie można podłączyć bezpośrednio do źródła zasilania za pomocą wyłącznika wielobiegunowego z 3 mm odstępem między stykami. Należy uważać, aby: Przwód zasilający musi mieć taką długość, aby można było wyjąć urządzenie z blatu oraz winien być tak ustawiony, aby zapobiec zniszczeniu lub przegrzaniu spowodowanym stykiem z podstawą. Przyłączenie do płytki zaciskowej Uwaga: Przewód uziemiający (żółto-zielony) musi być podłączony do śruby oznaczonej symbolem i musi być dłuższy od pozostałych przewodów. Aby zapobiec porysowaniu płyty, podczas instalacji należy ją oprzeć o miękki materiał. Odkręcić pokrywę (A) zamocowaną od spodu płyty. Zdjąć zewnętrzną osłonę z przewodu zasilającego na długości ok. 70 mm, Zdjąć osłonę z żył na długości ok. 10 mm. Następnie włożyć przewód zasilający do dławika (B) i podłączyć żyły do listwy zaciskowej (C) zgodnie ze schematem połączeń znajdującym się w pobliżu listwy. Zamocować przewód zasilający dławikiem (B) Zamknąć listwę zaciskową przy pomocy pokrywy (A) Po wykonaniu połączenia elektrycznego należy włożyć płytę kuchenną od góry i zaczepić ją na sprężynach wsporczych, tak jak to pokazano na rysunku. Po każdym podłączeniu do zasilania sieciowego płyta przeprowadza automatyczną kontrolę trwającą kilka sekund. spód płyty kuchennej przewód zasilający materiał pod szkłem 7

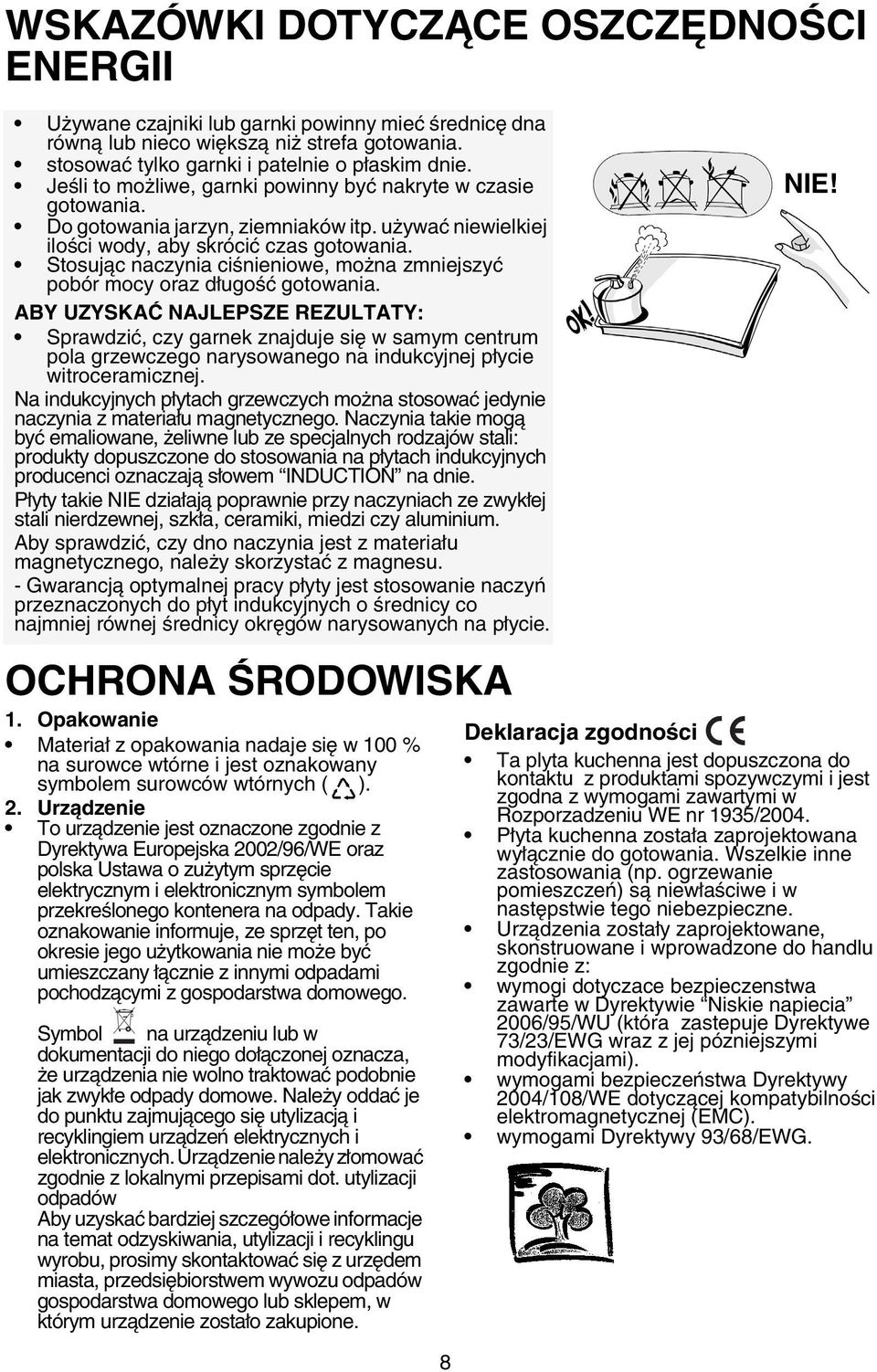

5 WSKAZÓWKI DOTYCZĄCE OSZCZĘDNOŚCI ENERGII Używane czajniki lub garnki powinny mieć średnicę dna równą lub nieco większą niż strefa gotowania. stosować tylko garnki i patelnie o płaskim dnie. Jeśli to możliwe, garnki powinny być nakryte w czasie gotowania. Do gotowania jarzyn, ziemniaków itp. używać niewielkiej ilości wody, aby skrócić czas gotowania. Stosując naczynia ciśnieniowe, można zmniejszyć pobór mocy oraz długość gotowania. ABY UZYSKAĆ NAJLEPSZE REZULTATY: Sprawdzić, czy garnek znajduje się w samym centrum pola grzewczego narysowanego na indukcyjnej płycie witroceramicznej. Na indukcyjnych płytach grzewczych można stosować jedynie naczynia z materiału magnetycznego. Naczynia takie mogą być emaliowane, żeliwne lub ze specjalnych rodzajów stali: produkty dopuszczone do stosowania na płytach indukcyjnych producenci oznaczają słowem INDUCTION na dnie. Płyty takie NIE działają poprawnie przy naczyniach ze zwykłej stali nierdzewnej, szkła, ceramiki, miedzi czy aluminium. Aby sprawdzić, czy dno naczynia jest z materiału magnetycznego, należy skorzystać z magnesu. - Gwarancją optymalnej pracy płyty jest stosowanie naczyń przeznaczonych do płyt indukcyjnych o średnicy co najmniej równej średnicy okręgów narysowanych na płycie. OCHRONA ŚRODOWISKA 1. Opakowanie Materiał z opakowania nadaje się w 100 % na surowce wtórne i jest oznakowany symbolem surowców wtórnych ( ). 2. Urządzenie To urządzenie jest oznaczone zgodnie z Dyrektywa Europejska 2002/96/WE oraz polska Ustawa o zużytym sprzęcie elektrycznym i elektronicznym symbolem przekreślonego kontenera na odpady. Takie oznakowanie informuje, ze sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego. Symbol na urządzeniu lub w dokumentacji do niego dołączonej oznacza, że urządzenia nie wolno traktować podobnie jak zwykłe odpady domowe. Należy oddać je do punktu zajmującego się utylizacją i recyklingiem urządzeń elektrycznych i elektronicznych. Urządzenie należy złomować zgodnie z lokalnymi przepisami dot. utylizacji odpadów Aby uzyskać bardziej szczegółowe informacje na temat odzyskiwania, utylizacji i recyklingu wyrobu, prosimy skontaktować się z urzędem miasta, przedsiębiorstwem wywozu odpadów gospodarstwa domowego lub sklepem, w którym urządzenie zostało zakupione. 8 NIE! Deklaracja zgodności Ta plyta kuchenna jest dopuszczona do kontaktu z produktami spozywczymi i jest zgodna z wymogami zawartymi w Rozporzadzeniu WE nr 1935/2004. Płyta kuchenna została zaprojektowana wyłącznie do gotowania. Wszelkie inne zastosowania (np. ogrzewanie pomieszczeń) są niewłaściwe i w następstwie tego niebezpieczne. Urządzenia zostały zaprojektowane, skonstruowane i wprowadzone do handlu zgodnie z: wymogi dotyczace bezpieczenstwa zawarte w Dyrektywie Niskie napiecia 2006/95/WU (która zastepuje Dyrektywe 73/23/EWG wraz z jej pózniejszymi modyfikacjami). wymogami bezpieczeństwa Dyrektywy 2004/108/WE dotyczącej kompatybilności elektromagnetycznej (EMC). wymogami Dyrektywy 93/68/EWG.

6 OSTRZEŻENIA I PORADY OGÓLNE UWAGA! Dostępne części rozgrzewają się do bardzo wysokiej temperatury podczas pracy urządzenia. Dzieci nie powinny przebywać w pobliżu urządzenia, aby uniknąć ryzyka poparzeń. Niniejsze urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) o ograniczonych zdolnościach ruchowych, postrzegania lub umysłowych, a także osoby nie posiadające odpowiedniej wiedzy i doświadczenia, chyba że osoba odpowiedzialna za ich bezpieczeństwo udzieliła odpowiedniego instruktażu z zakresu obsługi urządzenia i nadzorowała pierwsze czynności obsługi. Dzieci nie mogą bawić się urządzeniem. Przed przystąpieniem do jakichkolwiek czynności czyszczenia lub konserwacji należy odłączyć płytę od zasilania elektrycznego. Podczas pracy płyty lub zaraz po jej wyłączeniu należy dopilnować, aby nie zbliżały się do niej dzieci. Urządzenia muszą być regulowane bądź naprawiane przez wykwalifikowanego technika. Należy zadbać o to, aby przewody elektryczne innych urządzeń znajdujących się blisko płyty grzewczej, nie stykały się z jej gorącymi częściami. Pola nie włączają się, jeśli naczynie ma nieprawidłową średnicę lub jeśli nie zostaną wykryte magnetycznie. W takiej sytuacji wyświetlacz zacznie migać. Płyta zacznie działać dopiero wtedy, gdy użyte zostanie odpowiednie naczynie (garnek). Jeśli wszystkie czynności mające na celu wymianę garnka będą trwać dłużej niż 60 sekund, płyta automatycznie się wyłączy. Nie włączać płyt grzewczych/stref gotowania, jeżeli nie są ustawione na nich garnki. Nie wolno stosować środków czyszczących pod ciśnieniem na bazie wody ani produktów czyszczących parą. Rozlane lub przelane płyny mogą spowodować wyłączenie płyty. Aby ją ponownie włączyć należy starannie osuszyć strefę sterowania płytą. Na płycie nie wolno kłaść metalowych obiektów, jak np. noże, widelce, łyżeczki lub pokrywki, ponieważ mogą stać się gorące. Aby nie spowodować trwałego uszkodzenia szklano-ceramicznej płyty, nie należy używać: - Garnków ze spodami, które nie są całkowicie płaskie; - Metalowych garnków z emaliowanym spodem. - Po zakończeniu gotowania wcisnąć przycisk. Nie używać płyty kuchennej jako powierzchni roboczej lub wsporczej. Nie pozostawiać płyty kuchennej bez nadzoru podczas smażenia, ponieważ istnieje ryzyko pożaru. Jeżeli płyta witroceramiczna przełamie się lub pęknie z powodu gwałtownego uderzenia (spadające przedmioty itp.), odłączyć ją od zasilania i niezwłocznie wezwać Serwis Techniczny. Na gorących strefach gotowania nie należy kłaść jedzenia zapakowanego w folię aluminiową, plastikowe pojemniki lub szmatki. Nie upuszczać garnków na płytę ceramiczną, gdyż istnieje ryzyko porysowania płyty. Nie dopuszczać do wysypywana się na płytę kuchenną cukru lub podobnych substancji. W razie konieczności ostrożnie wyczyścić płytę kuchenną, przestrzegając zaleceń odnośnie czyszczenia i konserwacji znajdujących się w tej instrukcji obsługi. Nie wolno podgrzewać żywności w puszce. 9

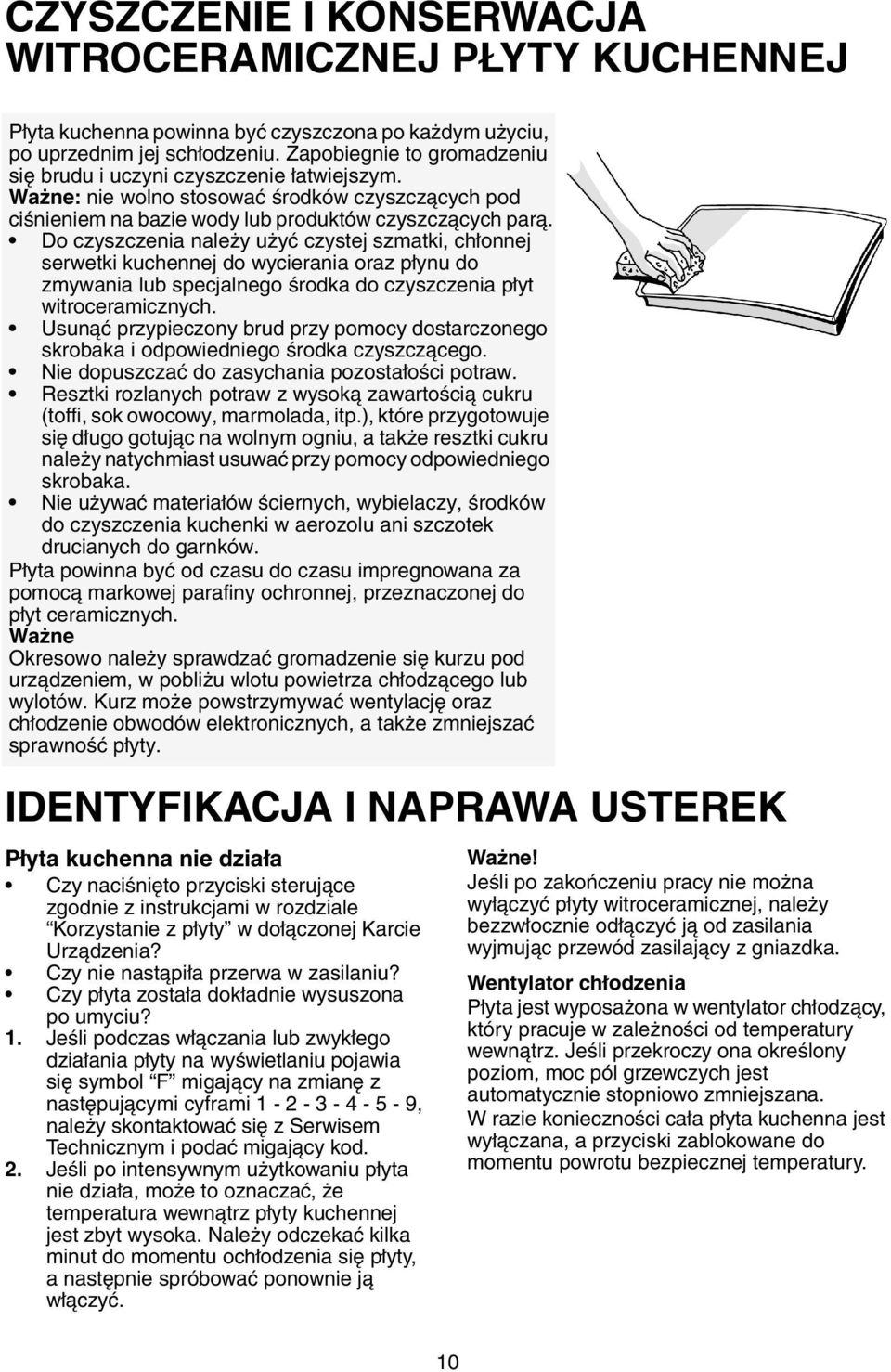

7 CZYSZCZENIE I KONSERWACJA WITROCERAMICZNEJ PŁYTY KUCHENNEJ Płyta kuchenna powinna być czyszczona po każdym użyciu, po uprzednim jej schłodzeniu. Zapobiegnie to gromadzeniu się brudu i uczyni czyszczenie łatwiejszym. Ważne: nie wolno stosować środków czyszczących pod ciśnieniem na bazie wody lub produktów czyszczących parą. Do czyszczenia należy użyć czystej szmatki, chłonnej serwetki kuchennej do wycierania oraz płynu do zmywania lub specjalnego środka do czyszczenia płyt witroceramicznych. Usunąć przypieczony brud przy pomocy dostarczonego skrobaka i odpowiedniego środka czyszczącego. Nie dopuszczać do zasychania pozostałości potraw. Resztki rozlanych potraw z wysoką zawartością cukru (toffi, sok owocowy, marmolada, itp.), które przygotowuje się długo gotując na wolnym ogniu, a także resztki cukru należy natychmiast usuwać przy pomocy odpowiedniego skrobaka. Nie używać materiałów ściernych, wybielaczy, środków do czyszczenia kuchenki w aerozolu ani szczotek drucianych do garnków. Płyta powinna być od czasu do czasu impregnowana za pomocą markowej parafiny ochronnej, przeznaczonej do płyt ceramicznych. Ważne Okresowo należy sprawdzać gromadzenie się kurzu pod urządzeniem, w pobliżu wlotu powietrza chłodzącego lub wylotów. Kurz może powstrzymywać wentylację oraz chłodzenie obwodów elektronicznych, a także zmniejszać sprawność płyty. IDENTYFIKACJA I NAPRAWA USTEREK Płyta kuchenna nie działa Czy naciśnięto przyciski sterujące zgodnie z instrukcjami w rozdziale Korzystanie z płyty w dołączonej Karcie Urządzenia? Czy nie nastąpiła przerwa w zasilaniu? Czy płyta została dokładnie wysuszona po umyciu? 1. Jeśli podczas włączania lub zwykłego działania płyty na wyświetlaniu pojawia się symbol F migający na zmianę z następującymi cyframi , należy skontaktować się z Serwisem Technicznym i podać migający kod. 2. Jeśli po intensywnym użytkowaniu płyta nie działa, może to oznaczać, że temperatura wewnątrz płyty kuchennej jest zbyt wysoka. Należy odczekać kilka minut do momentu ochłodzenia się płyty, a następnie spróbować ponownie ją włączyć. Ważne! Jeśli po zakończeniu pracy nie można wyłączyć płyty witroceramicznej, należy bezzwłocznie odłączyć ją od zasilania wyjmując przewód zasilający z gniazdka. Wentylator chłodzenia Płyta jest wyposażona w wentylator chłodzący, który pracuje w zależności od temperatury wewnątrz. Jeśli przekroczy ona określony poziom, moc pól grzewczych jest automatycznie stopniowo zmniejszana. W razie konieczności cała płyta kuchenna jest wyłączana, a przyciski zablokowane do momentu powrotu bezpiecznej temperatury. 10

8 SERWIS POSPRZEDAŻNY Zanim zwrócicie się Państwo do Serwisu 1. Należy sprawdzić, czy nie ma możliwości wyeliminowania usterek samemu (patrz Instrukcja wyszukiwania usterek ). 2. Wyłączyć i załączyć urządzenie, aby sprawdzić czy usterka się powtarza. Jeśli po przeprowadzeniu powyższych kontroli usterka nie przemija, należy skontaktować się z najbliższym Serwisem. Należy podać: Krótki opis usterki, dokładny typ i model urządzeń, numer serwisowy (numer po słowie SERVICE na tabliczce znamionowej umieszczonej na spodniej stronie urządzenia lub podany w karcie urządzenia). Numer serwisowy jest także podany w karcie gwarancyjnej, swój dokładny adres i numer telefonu. Jeżeli konieczne są jakiekolwiek naprawy, prosimy o kontakt z serwisem technicznym, zgodnie z informacjami podanymi w karcie gwarancyjnej. Niezastosowanie się do powyższych instrukcji może prowadzić do zagrożenia bezpieczeństwa użytkowania oraz obniżyć jakość produktu. 11
