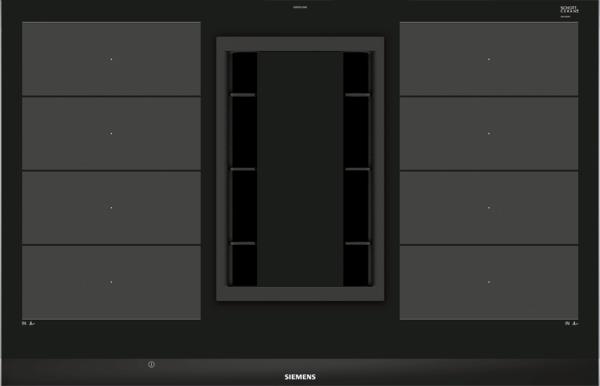

1/5 Płyta indukcyjna ze zintegrowanym wyciągiem.

powermove Plus: intuicyjna kontrola dzięki trzem strefom z różnymi temperaturami, aktywacja dotknięciem.

Sensor climatecontrol: monitoruje opary i zapachy dostosowując automatycznie moc okapu.

gotowania do płyty HZ381700 Recirculation filter HZ381501 Zestaw do pracy w obiegu zamknięt.

Elektryczna Wymagana przestrzeń instalacyjna (WxSxG) : 198 x 780-780 x 490-500 Szerokość (mm) : 812 Wymiary urządzenia (mm) : 198 x 812 x

ciepła : Brak Usytuowanie panelu sterowania : Przód płyty Materiał powierzchni płyty grzewczej : Ceramika Kolor powierzchni : Aluminium,

przyłączeniowego (cm) : 110 Sealed Burners : Nie Grzanie w trybie booster : Wszystko Moc 2 modułu grzewczego (kw) : 3.

7 Maksymalny przepływ powietrza w obiegu otwartym (m3/h) : 551 Maksymalny przepływ powietrza w trybie boost w obiegu zamkniętym (m3/h) :

698 Poziom hałasu (db(a) re 1 pw) : 70 Filtr pochłaniający zapachy : Nie Obieg powietrza : Obieg otwarty lub zamknięty Delay Shut off modes

1 1/5 Płyta indukcyjna ze zintegrowanym wyciągiem. flexinduction dostosowuje pola grzewcze do naczyń o średnicy do 24 cm - dla większej swobody. powermove Plus: intuicyjna kontrola dzięki trzem strefom z różnymi temperaturami, aktywacja dotknięciem. dual lightslider pozwa na łatwą i intuicyjną obsługę płyty. Silnik iqdrive - wyjątkowo mocny i cichy. Sensor climatecontrol: monitoruje opary i zapachy dostosowując automatycznie moc okapu. dodatkowe HZ Wyposazenie dodatkowe elektrycznych kuch HZ Wyposazenie dodatkowe elektrycznych kuch HZ39050 Bezprzewodowy czujnik gotowania do płyty HZ Recirculation filter HZ Zestaw do pracy w obiegu zamknięt. HZ Moduł obiegu otwartego Dane techniczne Nazwa linii : Stefa grzejna ceramika Wzornictwo : Do zabudowy Rodzaj zasilania : Elektryczna Wymagana przestrzeń instalacyjna (WxSxG) : 198 x x Szerokość (mm) : 812 Wymiary urządzenia (mm) : 198 x 812 x 520 Wymiary zapakowanego urządzenia (WxSxG) (mm) : 330 x 760 x 940 Masa netto (kg) : 27,144 Masa brutto (kg) : 33,0 Wskaźnik zalegania ciepła : Brak Usytuowanie panelu sterowania : Przód płyty Materiał powierzchni płyty grzewczej : Ceramika Kolor powierzchni : Aluminium, szczotkowane, Czarny Kolor ramki : Aluminium, szczotkowane Świadectwa homologacji : Australia Standards, CE, VDE Długość kabla przyłączeniowego (cm) : 110 Sealed Burners : Nie Grzanie w trybie booster : Wszystko Moc 2 modułu grzewczego (kw) : 3.3 Power of 2nd heating element (kw in boost) : 3.7 Maksymalny przepływ powietrza w obiegu otwartym (m3/h) : 551 Maksymalny przepływ powietrza w trybie boost w obiegu zamkniętym (m3/h) : 630 Maksymalny przepływ powietrza w obiegu zamkniętym (m3/h) : 557 Maksymalny przepływ powietrza w trybie boost w obiegu otwartym (m³/h) : 698 Poziom hałasu (db(a) re 1 pw) : 70 Filtr pochłaniający zapachy : Nie Obieg powietrza : Obieg otwarty lub zamknięty Delay Shut off modes : 30 Rodzaj filtra przeciwtłuszczowego : Kaseta Moc przyłączeniowa (W) : 7400 Napięcie (V) : Częstotliwość (Hz) : 60; 50 Dominujący kolor produktu : Czarny Świadectwa homologacji : Australia Standards, CE, VDE Długość kabla przyłączeniowego (cm) : 110 Wymagana przestrzeń instalacyjna (WxSxG) : 198 x x Wymiary urządzenia (mm) : 198 x 812 x 520 Wymiary zapakowanego urządzenia (WxSxG) (mm) : 330 x 760 x 940 Masa netto (kg) : 27,144 Masa brutto (kg) : 33,0 '!2E20AD-hgdjii! Wyprodukowano przez BSH na warunkach licencji na korzystanie ze znaku towarowego Siemens AG

2 2/5 klasy Premium: 2 strefy flexinduction cookingsensor Plus ready (sensor do nabycia jako wyposażenie dodatkowe) fryingsensor Plus z 5 stopniami temperatury: smażenie za pomocą zintegrowanego czujnika na wszystkich strefach flex Design Stalowe listwy po bokach Sterowanie sensorowe dual LightSlider Komfort: Funkcja powermove plus Funkcja quickstart Funkcja restart Wskaźnik fazy nagrzewania Elektroniczne rozpoznawanie obecności naczyń Funkcja powermanagement Czasowy wyłącznik bezpieczeństwa Zabezpieczenie przed uruchomieniem przez dzieci Funkcja shortclean Timer z funkcją wyłączenia dla każdego pola Sygnał dźwiękowy końca pracy Licznik czasu gotowania Cyfrowy wyświetlacz Funkcja podtrzymywania ciepła Główny wyłącznik 17 poziomów mocy 4 Indukcyjne pola grzewcze Min. grubość blatu roboczego: 20 mm Szybkość: Funkcja powerboost dla wszystkich stref grzewczych Funkcja panboost Bezpieczeństwo Indywidualnie ustawiany wyświetlacz zużycia energii Dwustopniowy wskaźnik zalegania ciepła Moc i wymiary: Pola grzewcze: 1 x Ø 400 x 240 mm, 3.3 kw (maks. poziom mocy 3.7 kw) Ogrzewanie indukcyjne lub 2 x Ø 200 mm, 240 mm 1 x Ø 400 x 240 mm, 3.3 kw (maks. poziom mocy 3.7 kw) Ogrzewanie indukcyjne lub 2 x Ø 200 mm, 240 mm Moc przyłączeniowa: 7,4 kw Napięcie: V Wymiary: Wymiary urządzenia: (W/S/G) 198 x 812 x 520 mm Wymiary instalacyjne: (W/S/G) 198 x x mm Techniczne informacje: Kabel zasilający dołączony Długość kabla zasilającego: 110 cm dodatkowe HZ381401, HZ381501, HZ381700, HZ390011, HZ390012, HZ390042, HZ390090, HZ390210, HZ390220, HZ390230, HZ39050, HZ390511, HZ390512, HZ W pełni zintegrowany wyciąg Klasa efektywności energetycznej: A (w skali klasyfikacji efektywności energetycznej od A+++ do D) Średnie zużycie energii: 53.5 kwh/ rok Klasa efektywności wentylatora: A Klasa efektywności filtra przeciwtłuszczowego: B Hałas min./max. Tryb normalny: 39/69 db Płyta indukcyjna ze zintegrowanym wyciągiem Praca w obiegu otwartym lub zamkniętym (konieczne odpowiednie wyposażenie dodatkowe) Praca w obiegu otwartym możliwa po zamontowaniu zestawu startowego (dostępny jako wyposażenie dodatkowe HZ381401) Praca w obiegu zamkniętym możliwa po zamontowaniu zestawu startowego cleanair (dostępny jako wyposażenie dodatkowe HZ381501) W pełni automatyczna funkcja wentylowania z sensorem monitującym jakość powietrza W pełni automatyczna funkcja wentylowania lub ręczne sterowanie 9-stopniowa regulacja pracy wentylatora oraz 1 tryb intensywny Automatyczne wentylowanie 30 minut po wyłączeniu urządzenia Wydajność w trybie otwartym: - min. tryb normalny 169 m3/h - maks. tryb normalny 551 m3/h - tryb intensywny 698 m3/h Wysoce wydajny i cichy wentylator z silnikiem bezszczotkowym w technologii BLDC. Zoptymalizowany przepływ powietrza we wnętrzu. Poziom hałasu zgodnie z normą EN i EN praca w obiegu otwartym: - min. tryb normalny: 39 db(a) re 1 pw (25 db(a) re 20 µpa - maks. tryb normalny: 69 db(a) re 1 pw (55 db(a) re 20 µpa - tryb intensywny: 76 db(a) re 1 pw (62 db(a) re 20 µpa ciśnienia akustycznego) Kratka wlotu powietrza odporna na wysokie temperatury, nadająca się do mycia w zmywarce Zdejmowalny i dzielony filtr tłuszczowy wraz z jednostką przelewową, nadające się do mycia w zmywarce. - Zintegrowany filtr tłuszczu ze stali szlachetnej. - Jednostka kondensacyjna i przelewowa o poj. ok. 200ml pojemności. Zbiornik przelewowy o poj. ok ml; zamek Twist-off, nadający się do mycia w zmywarce Filtr tłuszczu o dużej powierzchni złożony z 12 warstw stali szlachetnej z wysoką efektywnością pochłaniania tłuszczu (90%) Wyświetlacz nasycenia filtra tłuszczu. Wyświetlacz nasycenia filtra zapachów cleanair (obieg zamknięty) Parametry techniczne wyciągu Wydajność pochłaniania zgodnie z EN Poziom emisji hałasu zgodnie z EN Poziom ciśnienia akustycznego zgodnie z EN Redukcja zapachu w trybie zamkniętym zgodnie z EN Wydajność w trybie zamkniętym: - min. tryb normalny 139 m3/h - maks. tryb normalny 557 m3/h - Boost/ tryb intensywny 630 m3/h

3 3/5 Wartości hałasu w trybie otwartym: - min. tryb normalny 42 db(a) re 1 pw (31 db(a) re 20 µpa - maks. tryb normalny 74 db(a) re 1 pw (62 db(a) re 20 µpa - Boost / tryb intensywny 75 db(a) re 1 pw (62 db(a) re 20 µpa Efektywność pochłaniania tłuszczu: 90 % Redukcja zapachu w trybie otwartym 85 % Wskazówki dotyczące instalacji Szerokość szafki: min. 80cm. Głębokość blatu roboczego: min. 60 cm (ze węższymi szufladami), pełna głębokość szuflad do wykorzystania przy głębokości blatu roboczego od 70 cm. Głębość zanurzenia: 19,8 cm Moduł do pracy w trybie otwartym i zamkniętym należy zamówić osobno jako wyposażenie dodatkowe. Waga urządzenia: 27 kg Należy zapewnić swobodny dostęp do urządzenia od dołu. W przypadku instalacji wyciągu w trybie otwartym oraz paleniska kominowego należy zaopatrzyć kabel zasilający w odpowiedni wyłącznik bezpieczeństwa. Należy zadbać o zapewnienie odpowiedniej nośności i stabilności w szczególności w przypadku cienkich blatów roboczych poprzez wzmocnienie dolnej konstrukcji. Należy uwzględnić wagę urządzenia. Łącznik wentylacji w trybie otwartym: kanał płaski DN 150

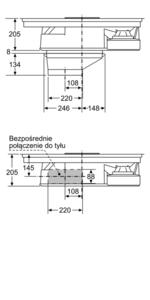

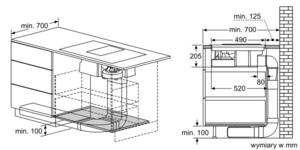

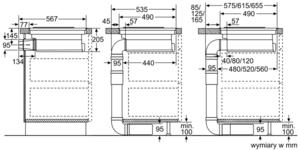

4 4/5 Rysunki wymiarowe

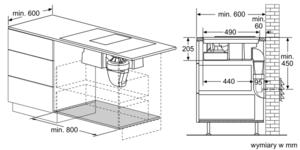

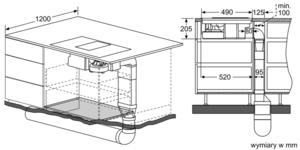

5 5/5 Rysunki wymiarowe
