1 Urządzenie neutralizujące Polski 24/08/05 Instrukcja montażu, eksploatacji i konserwacji urządzenia neutralizującego z pompą kondensatu dla urządzeń odzyskujących ciepło ze spalin RCI RCI 400 RCI TC TC TC C C 610

kondensatu dla urządzeń odzyskujących ciepło ze spalin RCI 300 -

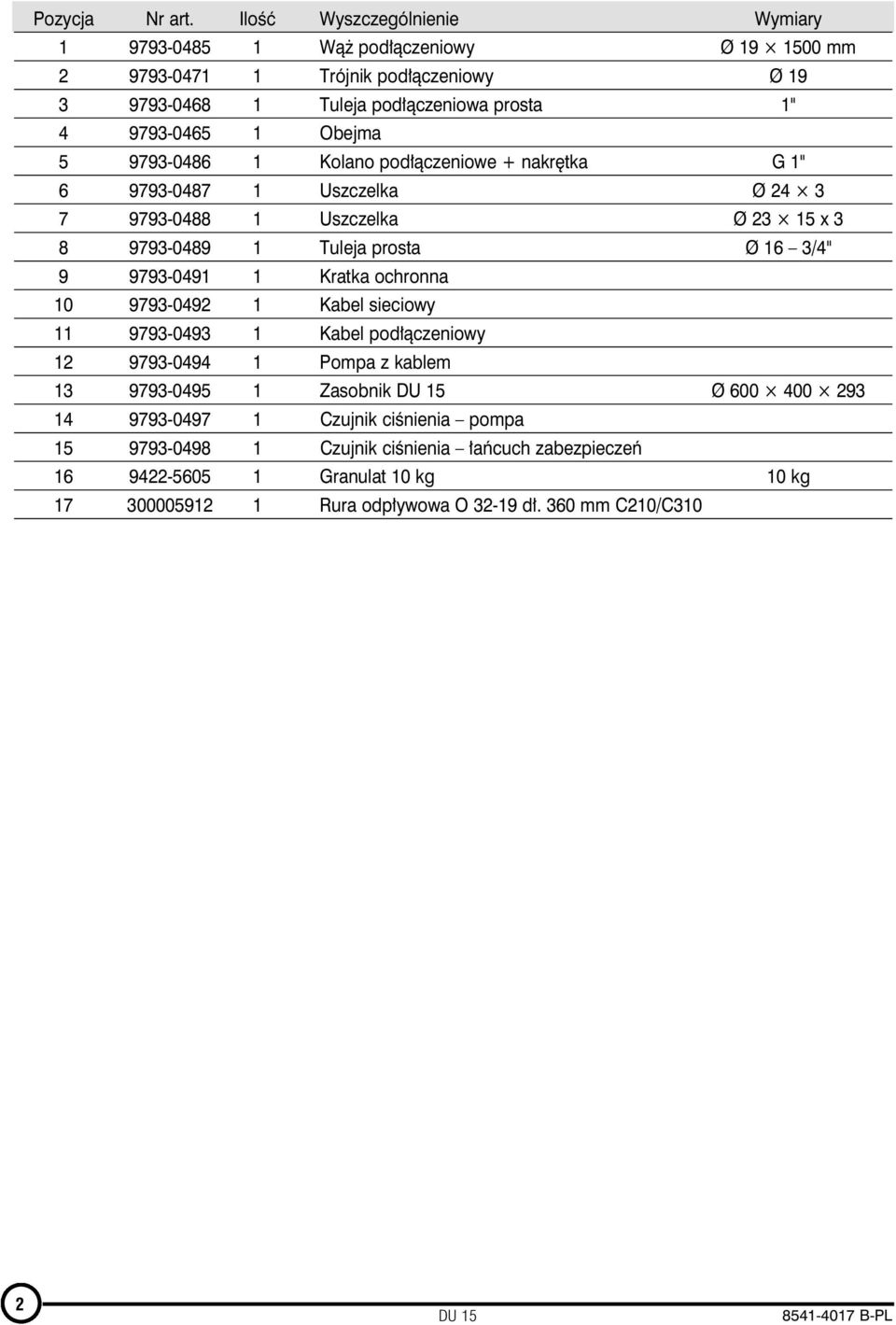

2 Pozycja Nr art. Ilość Wyszczególnienie Wymiary Wąż podłączeniowy Ø mm Trójnik podłączeniowy Ø Tuleja podłączeniowa prosta 1" Obejma Kolano podłączeniowe + nakrętka G 1" Uszczelka Ø Uszczelka Ø x Tuleja prosta Ø 16 3/4" Kratka ochronna Kabel sieciowy Kabel podłączeniowy Pompa z kablem Zasobnik Ø Czujnik ciśnienia pompa Czujnik ciśnienia łańcuch zabezpieczeń Granulat 10 kg 10 kg Rura odpływowa O dł. 360 mm C210/C310 2

Obejma 5 9793-0486 1 Kolano podłączeniowe + nakrętka G 1" 6 9793-0487 1 Uszczelka Ø 24 3 7 9793-0488 1 Uszczelka Ø 23 15 x 3 8 9793-0489 1 Tuleja prosta Ø 16 3/4" 9 9793-0491 1

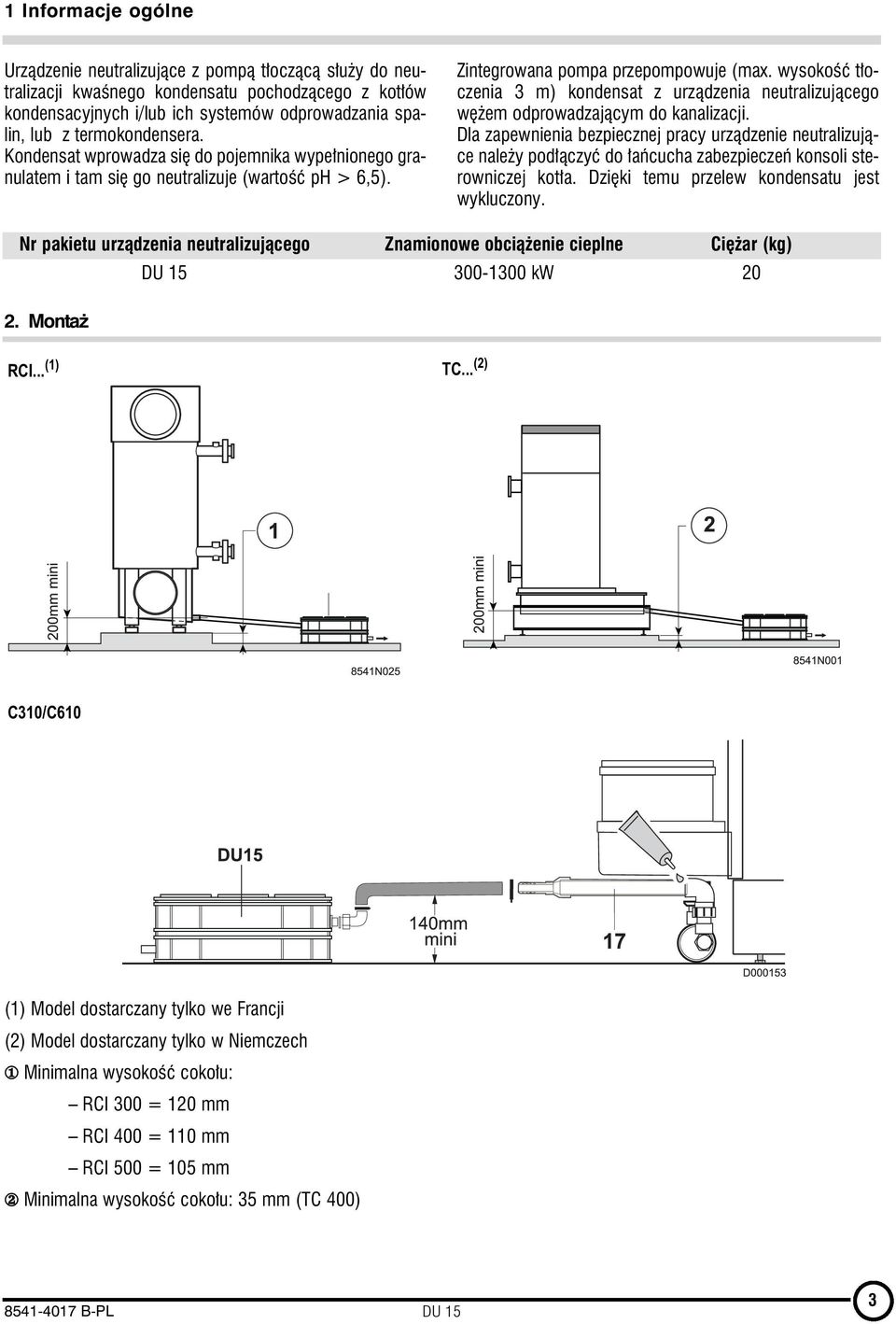

3 1 Informacje ogólne Urządzenie neutralizujące z pompą tłoczącą służy do neutralizacji kwaśnego kondensatu pochodzącego z kotłów kondensacyjnych i/lub ich systemów odprowadzania spalin, lub z termokondensera. Kondensat wprowadza się do pojemnika wypełnionego granulatem i tam się go neutralizuje (wartość ph > 6,5). Zintegrowana pompa przepompowuje (max. wysokość tłoczenia 3 m) kondensat z urządzenia neutralizującego wężem odprowadzającym do kanalizacji. Dla zapewnienia bezpiecznej pracy urządzenie neutralizujące należy podłączyć do łańcucha zabezpieczeń konsoli sterowniczej kotła. Dzięki temu przelew kondensatu jest wykluczony. Nr pakietu urządzenia neutralizującego Znamionowe obciążenie cieplne Ciężar (kg) kw Montaż RCI... (1) TC... (2) C310/C610 (1) Model dostarczany tylko we Francji (2) Model dostarczany tylko w Niemczech Minimalna wysokość cokołu: RCI 300 = 120 mm RCI 400 = 110 mm RCI 500 = 105 mm Minimalna wysokość cokołu: 35 mm (TC 400) 3

wysokość tłoczenia 3 m) kondensat z urządzenia neutralizującego wężem odprowadzającym do kanalizacji.

4 Montaż - Poszczególne części złożyć i skręcić w kolejności numeracji - Dopasować długość węża 1 i podłączyć ze spadkiem międzykolanem 5 i otworem w termokondenserze - Zamontować złączkę 8 na odpływie - Otworzyć woreczek z granulatem i rozprowadzić granulat w górnym pojemniku urządzenia neutralizującego. Nie zakrywać granulatem sita (4). - Górny pojemnik napełnić wodą tak, aby zakryła granulat. Doprowadzenie kondensatu Odprowadzenie wody z komina Dla otwarcia pokrywy nacisnąć sprężysty języczeki odchylić pokrywę do góry Nie zakrywać granulatem Wylot Podłączyć tylko wtedy, gdy kondensat jest odbierany z instalacji spalinowej 4

Nie zakrywać granulatem sita (4). - Górny pojemnik napełnić wodą tak, aby zakryła granulat.

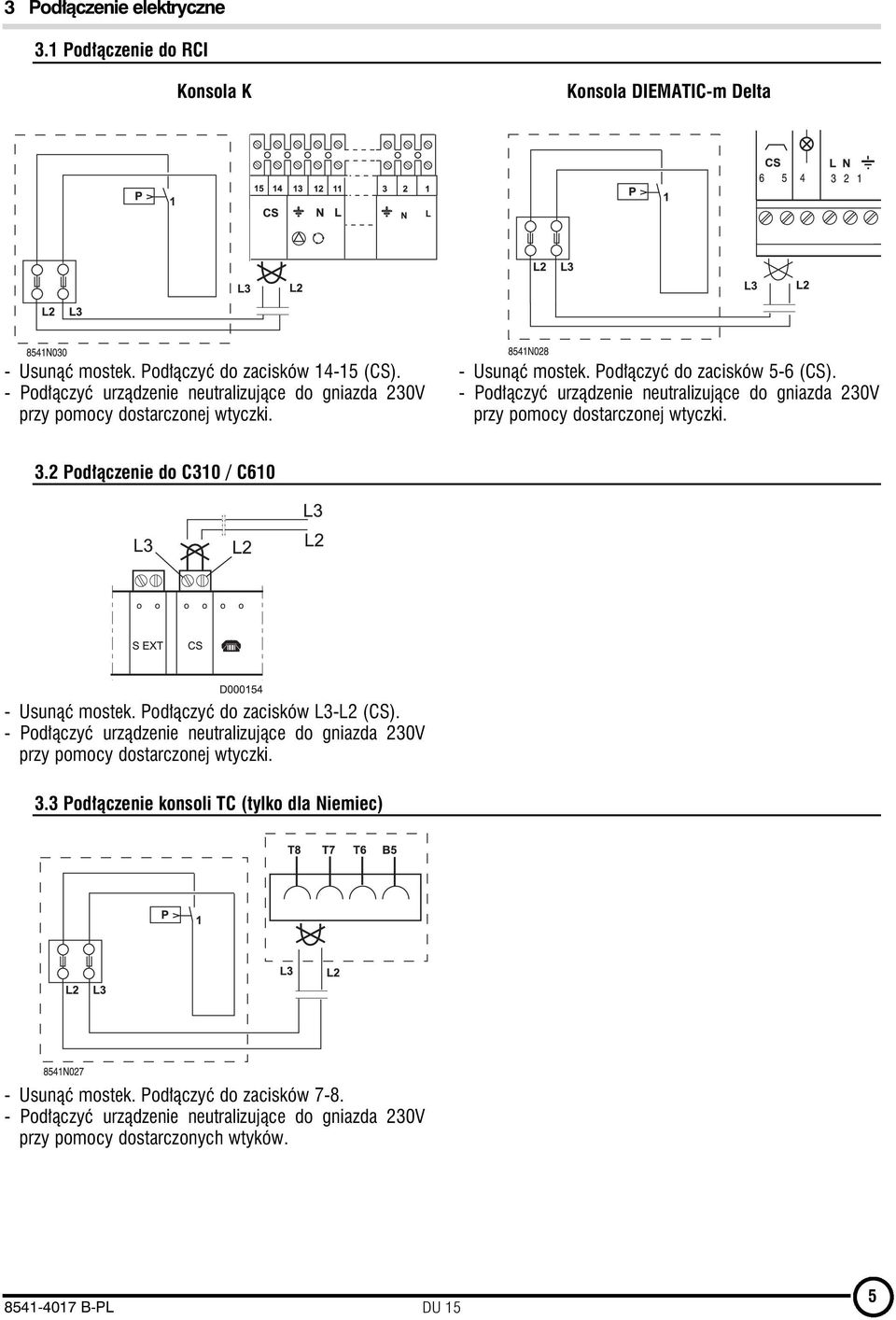

5 3 Podłączenie elektryczne 3.1 Podłączenie do RCI Konsola K Konsola DIMATIC-m Delta - Usunąć mostek. Podłączyć do zacisków (CS). - Podłączyć urządzenie neutralizujące do gniazda 230V przy pomocy dostarczonej wtyczki. - Usunąć mostek. Podłączyć do zacisków 5-6 (CS). - Podłączyć urządzenie neutralizujące do gniazda 230V przy pomocy dostarczonej wtyczki. 3.2 Podłączenie do C310 / C610 - Usunąć mostek. Podłączyć do zacisków L3-L2 (CS). - Podłączyć urządzenie neutralizujące do gniazda 230V przy pomocy dostarczonej wtyczki. 3.3 Podłączenie konsoli TC (tylko dla Niemiec) - Usunąć mostek. Podłączyć do zacisków Podłączyć urządzenie neutralizujące do gniazda 230V przy pomocy dostarczonych wtyków. 5

- Podłączyć urządzenie neutralizujące do gniazda 230V przy pomocy dostarczonej wtyczki. 3.2 Podłączenie do C310 / C610 - Usunąć mostek. Podłączyć do zacisków L3-L2 (CS).

6 4. Schemat elektryczny 4.1 Schemat elektryczny pompy urządzenia neutralizującego 4.2 Schemat elektryczny łańcucha zabezpieczeń urządzenia neutralizującego 5 Obsługa i konserwacja 5.1 Zasada działania Pompa tłocząca jest sterowana przez czujnik ciśnienia w zależności od stanu napełnienia. Po osiągnięciu określonego stanu napełnienia, pompa tłocząca rozpoczyna odpompowywanie i wyłącza się po osiągnięciu najniższego stanu wody. Proces ten powtarza się cyklicznie w zależności od stanu napełnienia. 5.2 Konserwacja Urządzenie neutralizujące musi być sprawdzanae minimum raz w roku. Zużyty środek neutralizujący należy wymienić. Skuteczność neutralizacji sprawdza się papierkiem lakmusowym, który nawilża się kondensatem wypływającym z węża odprowadzającego. Jeżeli wartość ph wynosi poniżej 6,5, to urządzenie neutralizujące musi być natychmiast oczyszczone i napełnione na nowo. Środek neutralizujący jest nieszkodliwy dla środowiska i może być usuwany wraz z odpadami domowymi. 6

Po osiągnięciu określonego stanu napełnienia, pompa tłocząca rozpoczyna odpompowywanie i wyłącza się po osiągnięciu najniższego stanu wody.

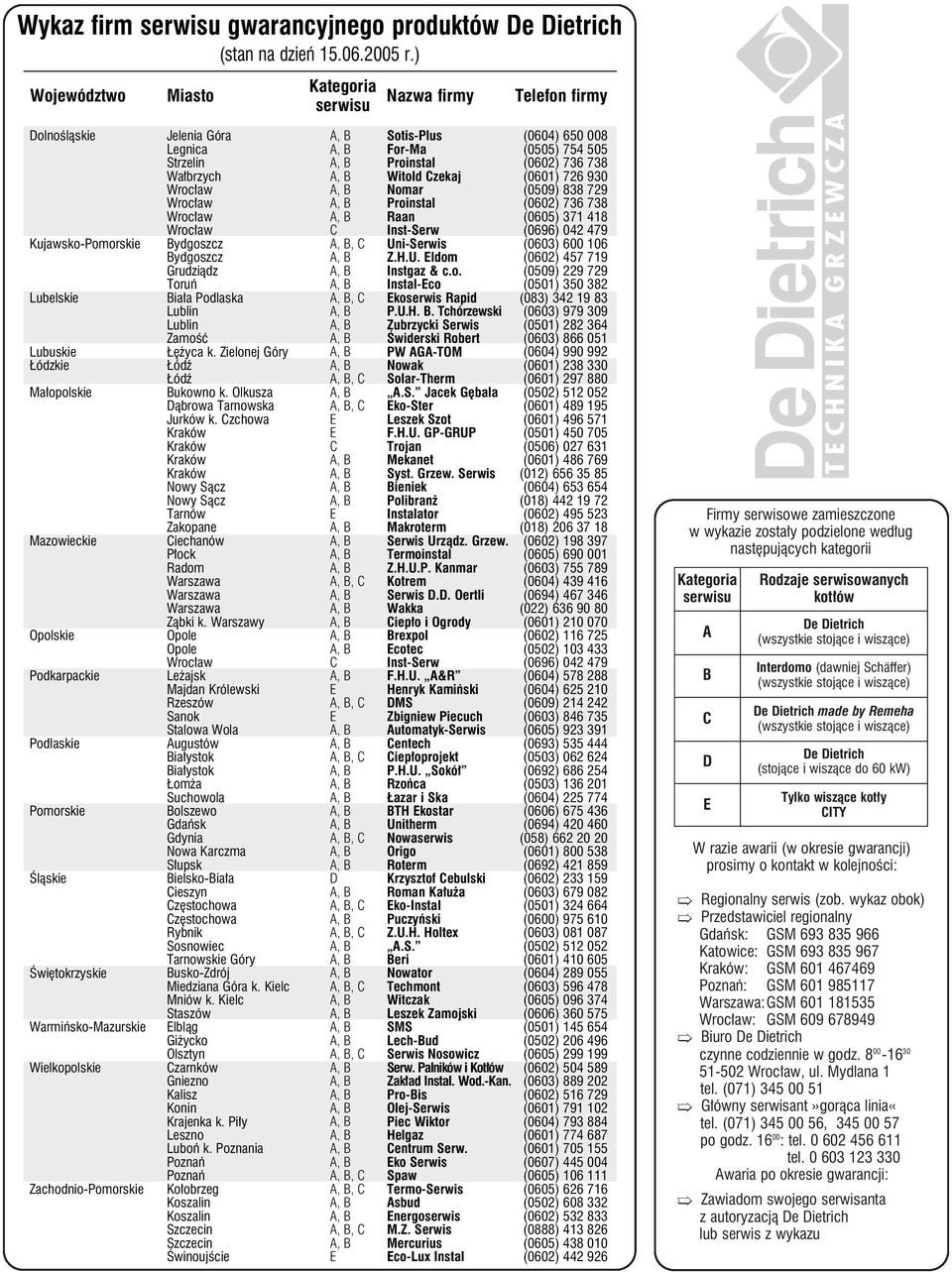

7 Wykaz firm serwisu gwarancyjnego produktów De Dietrich (stan na dzień r.) Województwo Miasto Kategoria serwisu Nazwa firmy Telefon firmy Dolnośląskie Kujawsko-Pomorskie Lubelskie Lubuskie Łódzkie Małopolskie Mazowieckie Opolskie Podkarpackie Podlaskie Pomorskie Śląskie Świętokrzyskie Warmińsko-Mazurskie Wielkopolskie Zachodnio-Pomorskie Jelenia Góra Legnica Strzelin Wałbrzych Bydgoszcz Bydgoszcz Grudziądz Toruń Biała Podlaska Lublin Lublin Zamość Łężyca k. Zielonej Góry Łódź Łódź Bukowno k. Olkusza Dąbrowa Tarnowska Jurków k. Czchowa Nowy Sącz Nowy Sącz Tarnów Zakopane Ciechanów Płock Radom Warszawa Warszawa Warszawa Ząbki k. Warszawy Opole Opole Leżajsk Majdan Królewski Rzeszów Sanok Stalowa Wola Augustów Białystok Białystok Łomża Suchowola Bolszewo Gdańsk Gdynia Nowa Karczma Słupsk Bielsko-Biała Cieszyn Częstochowa Częstochowa Rybnik Sosnowiec Tarnowskie Góry Busko-Zdrój Miedziana Góra k. Kielc Mniów k. Kielc Staszów lbląg Giżycko Olsztyn Czarnków Gniezno Kalisz Konin Krajenka k. Piły Leszno Luboń k. Poznania Poznań Poznań Kołobrzeg Koszalin Koszalin Szczecin Szczecin Świnoujście C, C, C, C, C C, C C, C, C, C D, C, C, C, C, C, C, C Sotis-Plus For-Ma Proinstal Witold Czekaj Nomar Proinstal Raan Inst-Serw Uni-Serwis Z.H.U. ldom Instgaz & c.o. Instal-co koserwis Rapid P.U.H. B. Tchórzewski Zubrzycki Serwis Świderski Robert PW AGA-TOM Nowak Solar-Therm A.S. Jacek Gębala ko-ster Leszek Szot F.H.U. GP-GRUP Trojan Mekanet Syst. Grzew. Serwis Bieniek Polibranż Instalator Makroterm Serwis Urządz. Grzew. Termoinstal Z.H.U.P. Kanmar Kotrem Serwis D.D. Oertli Wakka Ciepło i Ogrody Brexpol cotec Inst-Serw F.H.U. A&R Henryk Kamiński DMS Zbigniew Piecuch Automatyk-Serwis Centech Ciepłoprojekt P.H.U. Sokół Rzońca Łazar i Ska BTH kostar Unitherm Nowaserwis Origo Roterm Krzysztof Cebulski Roman Kałuża ko-instal Puczyński Z.U.H. Holtex A.S. Beri Nowator Techmont Witczak Leszek Zamojski SMS Lech-Bud Serwis Nosowicz Serw. Palników i Kotłów Zakład Instal. Wod.-Kan. Pro-Bis Olej-Serwis Piec Wiktor Helgaz Centrum Serw. ko Serwis Spaw Termo-Serwis Asbud nergoserwis M.Z. Serwis Mercurius co-lux Instal (0604) (0505) (0602) (0601) (0509) (0602) (0605) (0696) (0603) (0602) (0509) (0501) (083) (0603) (0501) (0603) (0604) (0601) (0601) (0502) (0601) (0601) (0501) (0506) (0601) (012) (0604) (018) (0602) (018) (0602) (0605) (0603) (0604) (0694) (022) (0601) (0602) (0502) (0696) (0604) (0604) (0609) (0603) (0605) (0693) (0503) (0692) (0503) (0604) (0606) (0694) (058) (0601) (0692) (0602) (0603) (0501) (0600) (0603) (0502) (0601) (0604) (0603) (0605) (0606) (0501) (0502) (0605) (0602) (0603) (0602) (0601) (0604) (0601) (0601) (0607) (0605) (0605) (0502) (0602) (0888) (0605) (0602) Firmy serwisowe zamieszczone w wykazie zostały podzielone według następujących kategorii Kategoria serwisu A B C D Rodzaje serwisowanych kotłów De Dietrich (wszystkie stojące i wiszące) Interdomo (dawniej Schäffer) (wszystkie stojące i wiszące) De Dietrich made by Remeha (wszystkie stojące i wiszące) De Dietrich (stojące i wiszące do 60 kw) Tylko wiszące kotły CITY W razie awarii (w okresie gwarancji) prosimy o kontakt w kolejności: Regionalny serwis (zob. wykaz obok) Przedstawiciel regionalny Gdańsk: GSM Katowice: GSM : GSM Poznań: GSM Warszawa: GSM : GSM Biuro De Dietrich czynne codziennie w godz , ul. Mydlana 1 tel. (071) Główny serwisant»gorąca linia«tel. (071) , po godz : tel tel Awaria po okresie gwarancji: Zawiadom swojego serwisanta z autoryzacją De Dietrich lub serwis z wykazu

Świętokrzyskie Warmińsko-Mazurskie Wielkopolskie Zachodnio-Pomorskie Jelenia Góra Legnica Strzelin Wałbrzych Bydgoszcz Bydgoszcz Grudziądz Toruń Biała Podlaska Lublin Lublin Zamość Łężyca k.

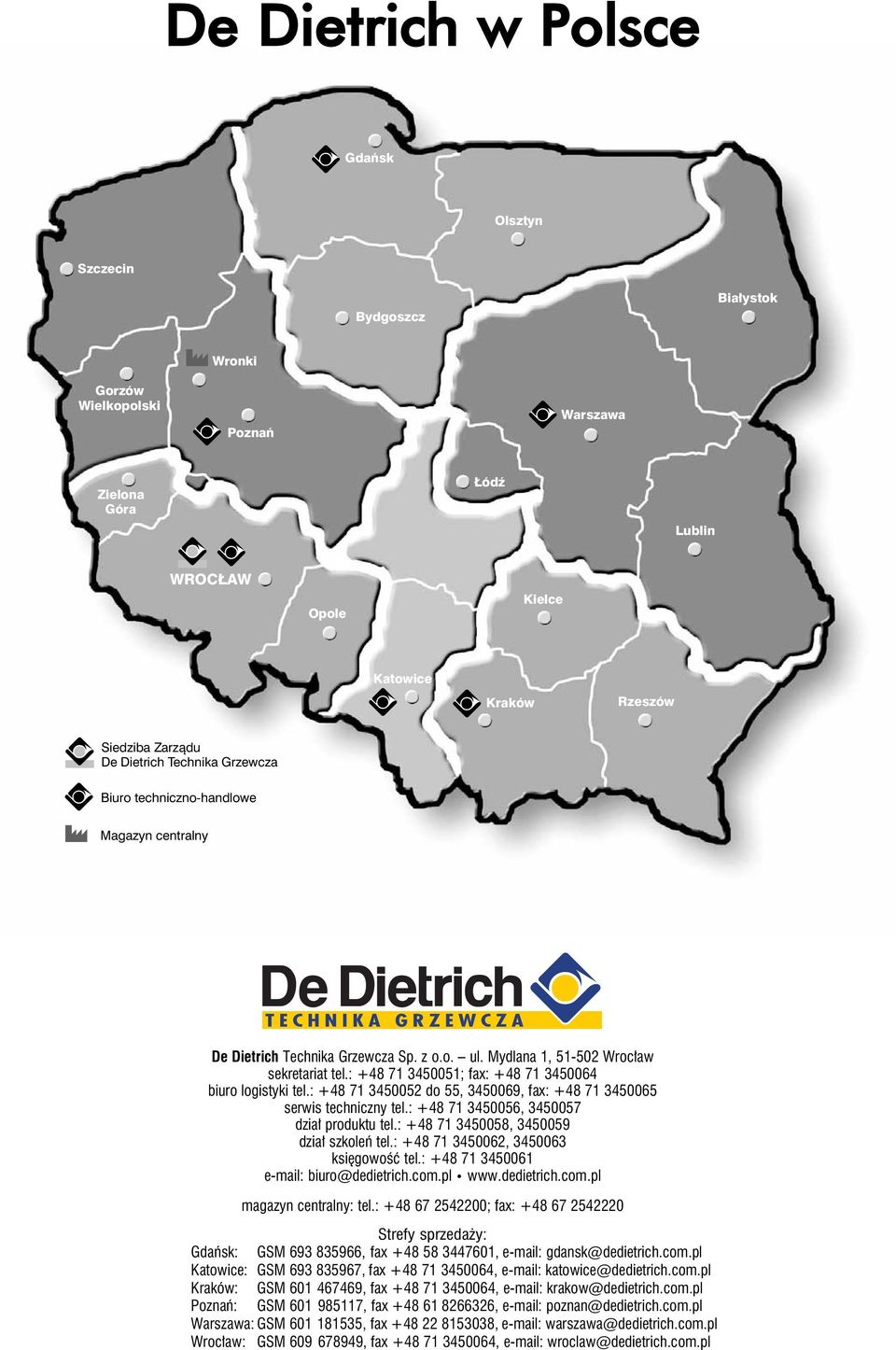

8 De Dietrich w Polsce Gdañsk Olsztyn Szczecin Bydgoszcz Bia³ystok Gorzów Wielkopolski Wronki Poznañ Warszawa Zielona Góra ódÿ Lublin WROC AW Opole Kielce Katowice Rzeszów Siedziba Zarz¹du De Dietrich Technika Grzewcza Biuro techniczno-handlowe Magazyn centralny De Dietrich Technika Grzewcza Sp. z o.o. ul. Mydlana 1, sekretariat tel.: ; fax: biuro logistyki tel.: do 55, , fax: serwis techniczny tel.: , dział produktu tel.: , dział szkoleń tel.: , księgowość tel.: biuro@dedietrich.com.pl magazyn centralny: tel.: ; fax: Strefy sprzedaży: Gdańsk: GSM , fax , gdansk@dedietrich.com.pl Katowice: GSM , fax , katowice@dedietrich.com.pl : GSM , fax , krakow@dedietrich.com.pl Poznań: GSM , fax , poznan@dedietrich.com.pl Warszawa: GSM , fax , warszawa@dedietrich.com.pl : GSM , fax , wroclaw@dedietrich.com.pl

: +48 71 3450052 do 55, 3450069, fax: +48 71 3450065 serwis techniczny tel.: +48 71 3450056, 3450057 dział produktu tel.: +48 71 3450058, 3450059 dział szkoleń tel.
