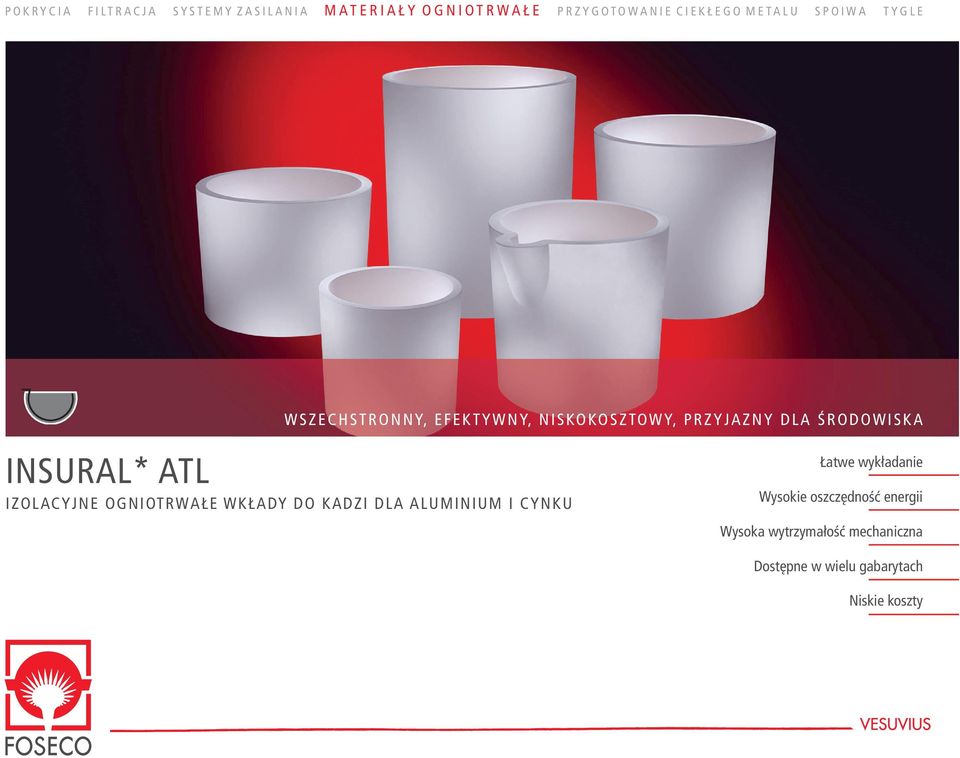

1 POKRYCIA FILTRACJA SYSTEMY ZASILANIA MATERIAŁY OGNIOTRWAŁE PRZYGOTOWANIE CIEKŁEGO METALU SPOIWA TYGLE WSZECHSTRONNY, EFEKTYWNY, NISKOKOSZTOWY, PRZYJAZNY DLA ŚRODOWISKA INSURAL* ATL IZOLACYJNE OGNIOTRWAŁE WKŁADY DO KADZI DLA ALUMINIUM I CYNKU Łatwe wykładanie Wysokie oszczędność energii Wysoka wytrzymałość mechaniczna Dostępne w wielu gabarytach Niskie koszty

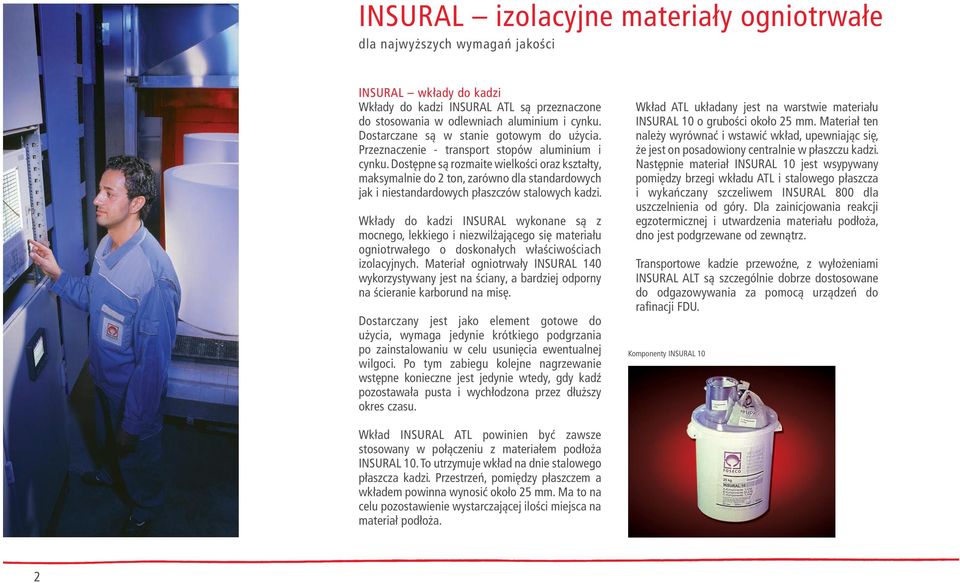

2 INSURAL izolacyjne materiały ogniotrwałe dla najwyższych wymagań jakości INSURAL wkłady do kadzi Wkłady do kadzi INSURAL ATL są przeznaczone do stosowania w odlewniach aluminium i cynku. Dostarczane są w stanie gotowym do użycia. Przeznaczenie - transport stopów aluminium i cynku. Dostępne są rozmaite wielkości oraz kształty, maksymalnie do 2 ton, zarówno dla standardowych jak i niestandardowych płaszczów stalowych kadzi. Wkłady do kadzi INSURAL wykonane są z mocnego, lekkiego i niezwilżającego się materiału ogniotrwałego o doskonałych właściwościach izolacyjnych. Materiał ogniotrwały INSURAL 140 wykorzystywany jest na ściany, a bardziej odporny na ścieranie karborund na misę. Dostarczany jest jako element gotowe do użycia, wymaga jedynie krótkiego podgrzania po zainstalowaniu w celu usunięcia ewentualnej wilgoci. Po tym zabiegu kolejne nagrzewanie wstępne konieczne jest jedynie wtedy, gdy kadź pozostawała pusta i wychłodzona przez dłuższy okres czasu. Wkład ATL układany jest na warstwie materiału INSURAL 10 o grubości około 25 mm. Materiał ten należy wyrównać i wstawić wkład, upewniając się, że jest on posadowiony centralnie w płaszczu kadzi. Następnie materiał INSURAL 10 jest wsypywany pomiędzy brzegi wkładu ATL i stalowego płaszcza i wykańczany szczeliwem INSURAL 800 dla uszczelnienia od góry. Dla zainicjowania reakcji egzotermicznej i utwardzenia materiału podłoża, dno jest podgrzewane od zewnątrz. Transportowe kadzie przewoźne, z wyłożeniami INSURAL ALT są szczególnie dobrze dostosowane do odgazowywania za pomocą urządzeń do rafinacji FDU. Komponenty INSURAL 10 Wkład INSURAL ATL powinien być zawsze stosowany w połączeniu z materiałem podłoża INSURAL 10. To utrzymuje wkład na dnie stalowego płaszcza kadzi. Przestrzeń, pomiędzy płaszczem a wkładem powinna wynosić około 25 mm. Ma to na celu pozostawienie wystarczającej ilości miejsca na materiał podłoża. 2

3 Obliczenia wymiany ciepła Doskonałe właściwości izolacyjne materiałów ogniotrwałych INSURAL stają się oczywiste z chwilą ich porównania do standardowego betonu żaroodpornego pod kątem przenikania ciepła. Pomimo relatywnie małej grubości ściany wyłożenia INSURAL, temperatura zewnętrzna ściany jest znacząco niska. Przy rosnących kosztach energii, stanowi to mocny argument na rzecz stosowania wyłożenia kadziowego z INSURAL. Warstwa Grubość Materiał Przewodność cieplna Temperatura graniczna No. mm W/mk C Beton żaroodporny 3, , INSURAL 140 0, INSURAL 10 0, , Beton żaroodporny Grubość ściany: 150 mm Straty ciepła: 9069 W/m² Temperatura graniczna: 152 C Materiał ogniotrwały INSURAL Grubość ściany: 90 mm Straty ciepła: 2583 W/m² Temperatura graniczna: 152 C 3

4 Czystość metalu Wkłady INSURAL ATL są prefabrykowane i dostarczane jako całkowicie wypalone. Niezwilżalność wyłożenia gwarantuje, że tworzenie się narostów w kadzi jest zmniejszone. Można je też łatwo usunąć, chroniąc tym samym przed powiększaniem się tlenkowych narostów pomiędzy transferami metalu. Ponadto, tradycyjne wyłożenia często wymagają przegrzewania kąpieli dla wyrównania strat temperatury, tworząc warunki do powstawania formacji tlenkowych i zwiększając poziomy rozpuszczonego wodoru. Obróbka metalu Coraz więcej odlewni stosuje wytapianie centralne i przenosi obróbkę metalu do kadzi transferowych tak, aby odlewanie mogło się rozpoczynać tuż po przewiezieniu metalu. Dla takich odlewni istotnym zagadnieniem jest izolacja cieplna i utrata temperatury. System wyłożenia INSURAL ATL ma straty temperatury zaledwie na poziomie około 3 C na minutę. Zastosowanie powłok ogniotrwałych CERAMOL* 258G albo TERRACOTE 7667 może dodatkowo polepszyć czystość kadzi. 4

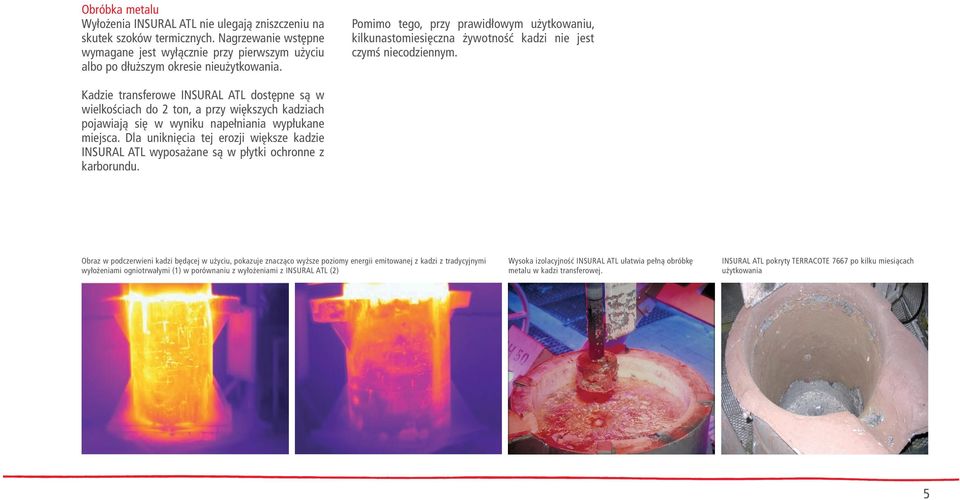

5 Obróbka metalu Wyłożenia INSURAL ATL nie ulegają zniszczeniu na skutek szoków termicznych. Nagrzewanie wstępne wymagane jest wyłącznie przy pierwszym użyciu albo po dłuższym okresie nieużytkowania. Pomimo tego, przy prawidłowym użytkowaniu, kilkunastomiesięczna żywotność kadzi nie jest czymś niecodziennym. Kadzie transferowe INSURAL ATL dostępne są w wielkościach do 2 ton, a przy większych kadziach pojawiają się w wyniku napełniania wypłukane miejsca. Dla uniknięcia tej erozji większe kadzie INSURAL ATL wyposażane są w płytki ochronne z karborundu. Obraz w podczerwieni kadzi będącej w użyciu, pokazuje znacząco wyższe poziomy energii emitowanej z kadzi z tradycyjnymi wyłożeniami ogniotrwałymi (1) w porównaniu z wyłożeniami z INSURAL ATL (2) Wysoka izolacyjność INSURAL ATL ułatwia pełną obróbkę metalu w kadzi transferowej. INSURAL ATL pokryty TERRACOTE 7667 po kilku miesiącach użytkowania 5

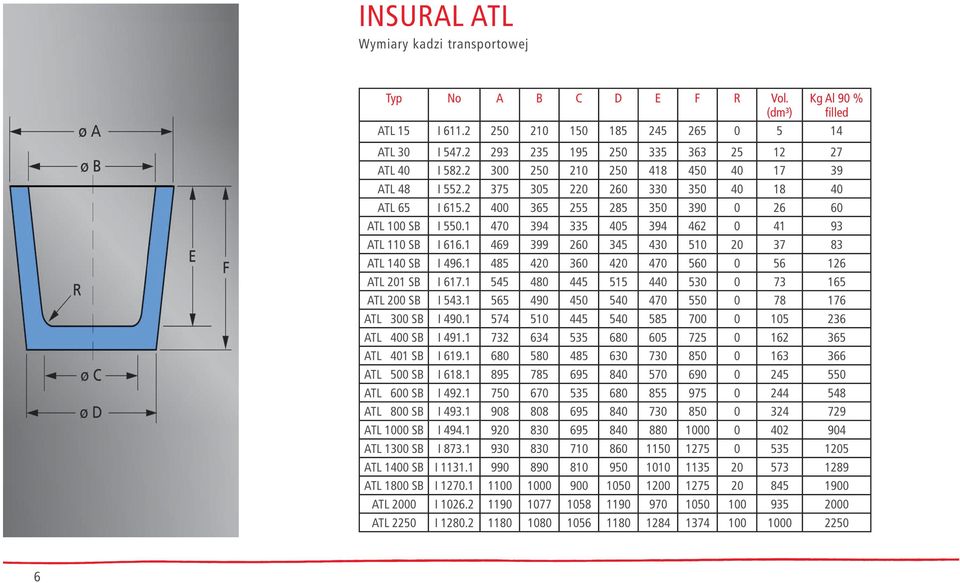

6 INSURAL ATL Wymiary kadzi transportowej Typ No A B C D E F R Vol. (dm³) Kg Al 90 % filled ATL 15 I ATL 30 I ATL 40 I ATL 48 I ATL 65 I ATL 100 SB I ATL 110 SB I ATL 140 SB I ATL 201 SB I ATL 200 SB I ATL 300 SB I ATL 400 SB I ATL 401 SB I ATL 500 SB I ATL 600 SB I ATL 800 SB I ATL 1000 SB I ATL 1300 SB I ATL 1400 SB I ATL 1800 SB I ATL 2000 I ATL 2250 I

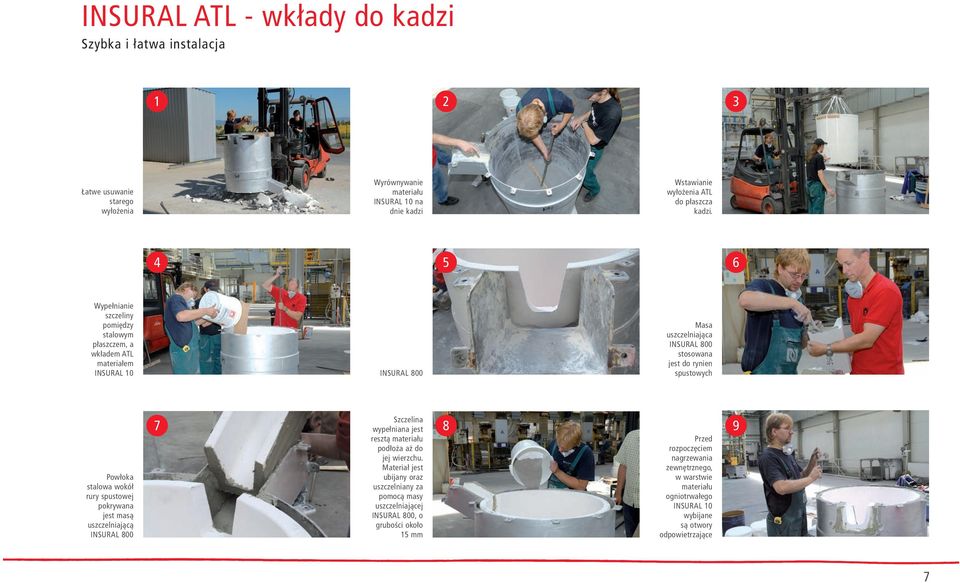

7 INSURAL ATL - wkłady do kadzi Szybka i łatwa instalacja Łatwe usuwanie starego wyłożenia Wyrównywanie materiału INSURAL 10 na dnie kadzi Wstawianie wyłożenia ATL do płaszcza kadzi Wypełnianie szczeliny pomiędzy stalowym płaszczem, a wkładem ATL materiałem INSURAL 10 INSURAL 800 Masa uszczelniająca INSURAL 800 stosowana jest do rynien spustowych Powłoka stalowa wokół rury spustowej pokrywana jest masą uszczelniającą INSURAL 800 Szczelina wypełniana jest resztą materiału podłoża aż do jej wierzchu. Materiał jest ubijany oraz uszczelniany za pomocą masy uszczelniającej INSURAL 800, o grubości około 15 mm Przed rozpoczęciem nagrzewania zewnętrznego, w warstwie materiału ogniotrwałego INSURAL 10 wybijane są otwory odpowietrzające 7

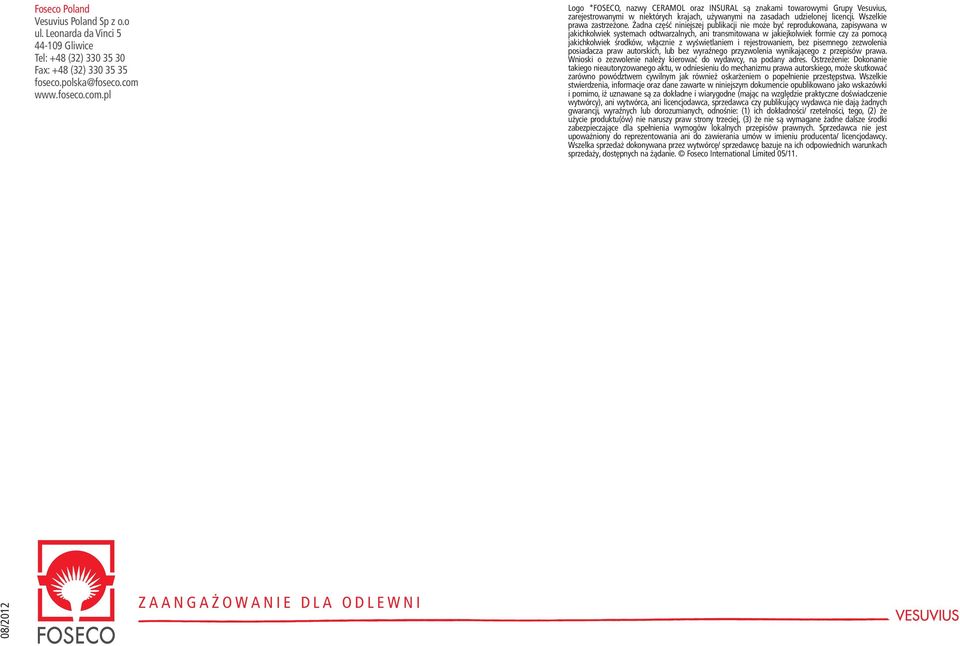

8 Foseco Poland Vesuvius Poland Sp z o.o ul. Leonarda da Vinci Gliwice Tel: +48 (32) Fax: +48 (32) foseco.polska@foseco.com Logo *FOSECO, nazwy CERAMOL oraz INSURAL są znakami towarowymi Grupy Vesuvius, zarejestrowanymi w niektórych krajach, używanymi na zasadach udzielonej licencji. Wszelkie prawa zastrzeżone. Żadna część niniejszej publikacji nie może być reprodukowana, zapisywana w jakichkolwiek systemach odtwarzalnych, ani transmitowana w jakiejkolwiek formie czy za pomocą jakichkolwiek środków, włącznie z wyświetlaniem i rejestrowaniem, bez pisemnego zezwolenia posiadacza praw autorskich, lub bez wyraźnego przyzwolenia wynikającego z przepisów prawa. Wnioski o zezwolenie należy kierować do wydawcy, na podany adres. Ostrzeżenie: Dokonanie takiego nieautoryzowanego aktu, w odniesieniu do mechanizmu prawa autorskiego, może skutkować zarówno powództwem cywilnym jak również oskarżeniem o popełnienie przestępstwa. Wszelkie stwierdzenia, informacje oraz dane zawarte w niniejszym dokumencie opublikowano jako wskazówki i pomimo, iż uznawane są za dokładne i wiarygodne (mając na względzie praktyczne doświadczenie wytwórcy), ani wytwórca, ani licencjodawca, sprzedawca czy publikujący wydawca nie dają żadnych gwarancji, wyraźnych lub dorozumianych, odnośnie: (1) ich dokładności/ rzetelności, tego, (2) że użycie produktu(ów) nie naruszy praw strony trzeciej, (3) że nie są wymagane żadne dalsze środki zabezpieczające dla spełnienia wymogów lokalnych przepisów prawnych. Sprzedawca nie jest upoważniony do reprezentowania ani do zawierania umów w imieniu producenta/ licencjodawcy. Wszelka sprzedaż dokonywana przez wytwórcę/ sprzedawcę bazuje na ich odpowiednich warunkach sprzedaży, dostępnych na żądanie. Foseco International Limited 05/11. 08/2012 ZAANGAŻOWANIE DLA ODLEWNI
