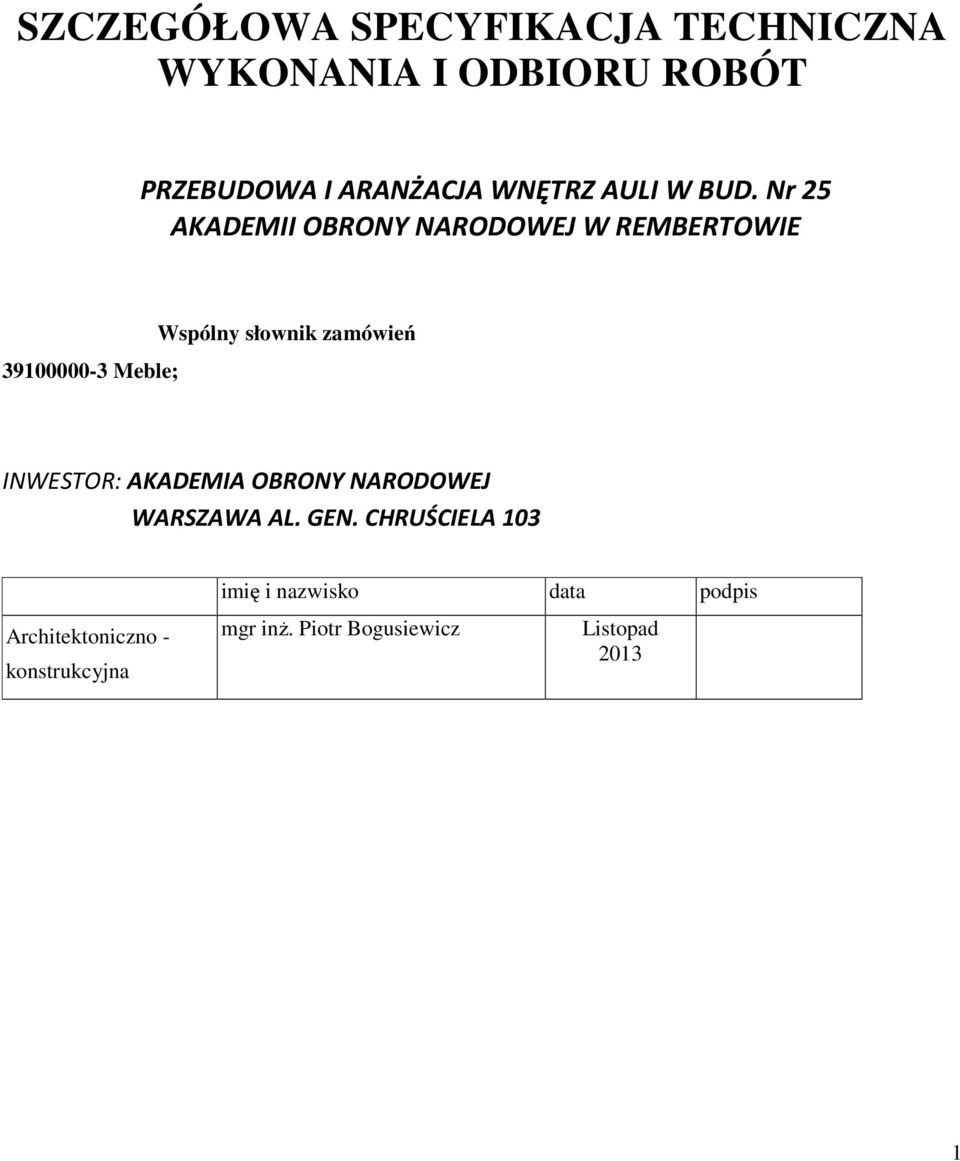

1 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT PRZEBUDOWA I ARANŻACJA WNĘTRZ AULI W BUD. Nr 25 AKADEMII OBRONY NARODOWEJ W REMBERTOWIE Meble; Wspólny słownik zamówień INWESTOR: AKADEMIA OBRONY NARODOWEJ WARSZAWA AL. GEN. CHRUŚCIELA 103 imię i nazwisko data podpis Architektoniczno - konstrukcyjna mgr inŝ. Piotr Bogusiewicz Listopad

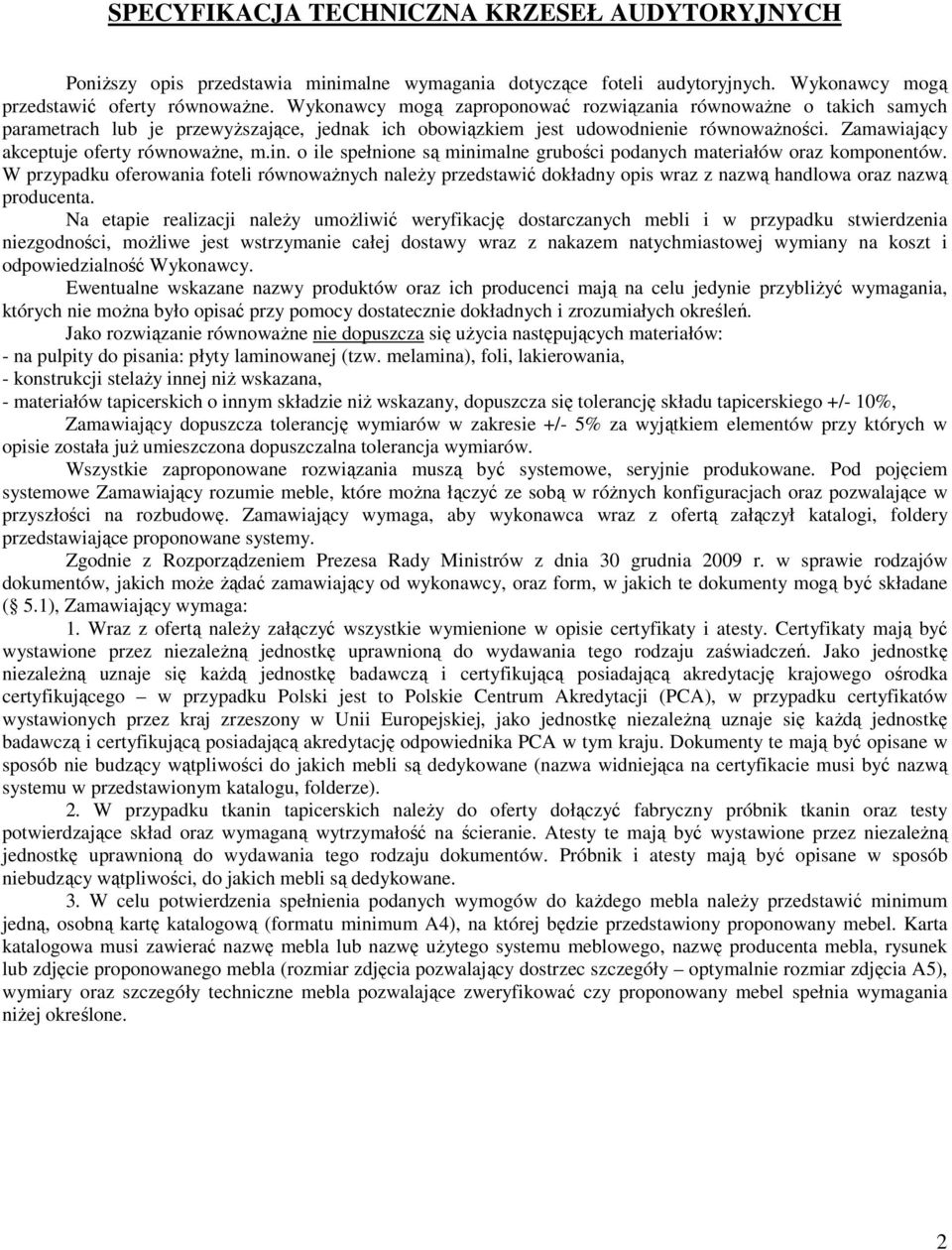

2 SPECYFIKACJA TECHNICZNA KRZESEŁ AUDYTORYJNYCH PoniŜszy opis przedstawia minimalne wymagania dotyczące foteli audytoryjnych. Wykonawcy mogą przedstawić oferty równowaŝne. Wykonawcy mogą zaproponować rozwiązania równowaŝne o takich samych parametrach lub je przewyŝszające, jednak ich obowiązkiem jest udowodnienie równowaŝności. Zamawiający akceptuje oferty równowaŝne, m.in. o ile spełnione są minimalne grubości podanych materiałów oraz komponentów. W przypadku oferowania foteli równowaŝnych naleŝy przedstawić dokładny opis wraz z nazwą handlowa oraz nazwą producenta. Na etapie realizacji naleŝy umoŝliwić weryfikację dostarczanych mebli i w przypadku stwierdzenia niezgodności, moŝliwe jest wstrzymanie całej dostawy wraz z nakazem natychmiastowej wymiany na koszt i odpowiedzialność Wykonawcy. Ewentualne wskazane nazwy produktów oraz ich producenci mają na celu jedynie przybliŝyć wymagania, których nie moŝna było opisać przy pomocy dostatecznie dokładnych i zrozumiałych określeń. Jako rozwiązanie równowaŝne nie dopuszcza się uŝycia następujących materiałów: - na pulpity do pisania: płyty laminowanej (tzw. melamina), foli, lakierowania, - konstrukcji stelaŝy innej niŝ wskazana, - materiałów tapicerskich o innym składzie niŝ wskazany, dopuszcza się tolerancję składu tapicerskiego +/- 10%, Zamawiający dopuszcza tolerancję wymiarów w zakresie +/- 5% za wyjątkiem elementów przy których w opisie została juŝ umieszczona dopuszczalna tolerancja wymiarów. Wszystkie zaproponowane rozwiązania muszą być systemowe, seryjnie produkowane. Pod pojęciem systemowe Zamawiający rozumie meble, które moŝna łączyć ze sobą w róŝnych konfiguracjach oraz pozwalające w przyszłości na rozbudowę. Zamawiający wymaga, aby wykonawca wraz z ofertą załączył katalogi, foldery przedstawiające proponowane systemy. Zgodnie z Rozporządzeniem Prezesa Rady Ministrów z dnia 30 grudnia 2009 r. w sprawie rodzajów dokumentów, jakich moŝe Ŝądać zamawiający od wykonawcy, oraz form, w jakich te dokumenty mogą być składane ( 5.1), Zamawiający wymaga: 1. Wraz z ofertą naleŝy załączyć wszystkie wymienione w opisie certyfikaty i atesty. Certyfikaty mają być wystawione przez niezaleŝną jednostkę uprawnioną do wydawania tego rodzaju zaświadczeń. Jako jednostkę niezaleŝną uznaje się kaŝdą jednostkę badawczą i certyfikującą posiadającą akredytację krajowego ośrodka certyfikującego w przypadku Polski jest to Polskie Centrum Akredytacji (PCA), w przypadku certyfikatów wystawionych przez kraj zrzeszony w Unii Europejskiej, jako jednostkę niezaleŝną uznaje się kaŝdą jednostkę badawczą i certyfikującą posiadającą akredytację odpowiednika PCA w tym kraju. Dokumenty te mają być opisane w sposób nie budzący wątpliwości do jakich mebli są dedykowane (nazwa widniejąca na certyfikacie musi być nazwą systemu w przedstawionym katalogu, folderze). 2. W przypadku tkanin tapicerskich naleŝy do oferty dołączyć fabryczny próbnik tkanin oraz testy potwierdzające skład oraz wymaganą wytrzymałość na ścieranie. Atesty te mają być wystawione przez niezaleŝną jednostkę uprawnioną do wydawania tego rodzaju dokumentów. Próbnik i atesty mają być opisane w sposób niebudzący wątpliwości, do jakich mebli są dedykowane. 3. W celu potwierdzenia spełnienia podanych wymogów do kaŝdego mebla naleŝy przedstawić minimum jedną, osobną kartę katalogową (formatu minimum A4), na której będzie przedstawiony proponowany mebel. Karta katalogowa musi zawierać nazwę mebla lub nazwę uŝytego systemu meblowego, nazwę producenta mebla, rysunek lub zdjęcie proponowanego mebla (rozmiar zdjęcia pozwalający dostrzec szczegóły optymalnie rozmiar zdjęcia A5), wymiary oraz szczegóły techniczne mebla pozwalające zweryfikować czy proponowany mebel spełnia wymagania niŝej określone. 2

3 Opis techniczny krzesła audytoryjnego Specyfikacja Wymiary krzesła audytoryjnego: Głębokość krzesła wraz z pulpitem umiejscowionym na oparciu maksymalnie do 40cm. Moduł krzesła do 55cm. Konstrukcja nośna: wykonana z zamkniętych profili metalowych o wymiarach min. 60x30x2, malowana proszkowo w kolorze 9006 z palety RAL. Stopa fotela tłoczona z profilowanej blachy o wymiarach długości: min. 280mm i wysokości min. 20mm (brak widocznych spawów). Mechanizm składania siedziska: grawitacyjny, jako przeciwwagę stosuje się pręt stalowy o średnicy: 25mm zamocowany w dolnej części siedziska za pomocą metalowych wsporników. Siedzisko: profilowana sklejka brzozowa, lakierowana. Oparcie: profilowana sklejka brzozowa, lakierowana, od przodu tapicerowana. Pulpit do pisania: składany za oparciem fotela wykonany ze sklejki brzozowej, mechanizm składania pulpitu tzw. wahadłowo-grawitacyjny. Front panel: przed pierwszymi rzędami naleŝy przewidzieć front panele, na których będą mocowane pulpity do pisania. Front panel wykonany ze sklejki brzozowej na konstrukcji metalowej. Palność układu tapicerskiego, pianki formowanej w technologii wtrysku do formy NWT oraz sklejki Toksyczność układu tapicerskiego, pianki formowanej w technologii wtrysku do formy NWT oraz sklejki Wytrzymałość pianek siedziska na ściskanie wg normy PN-EN 12727:2004 na cykli Kartę katalogową wzorcowej tapicerki Badania wytrzymałościowe fotela wg normy PN-EN 12727:2000 lub równowaŝnej. W badaniu powinny znaleźć się między innymi następujące testy: o Test trwałości siedziska oraz oparcia na minimum prób przy siłach 950N dla siedziska, 330N dla oparcia. o Test trwałości przedniej krawędzi siedziska na minimum prób przy siłach 950N. o Test działania siedziska przy minimum prób składania Przykładowa realizacja: 3

4 Opis techniczny kosza na śmieci Otwierany za pomocą przycisku pedałowego o pojemności 30l. Wykonany ze stali nierdzewnej z wewnętrznym pojemnikiem plastikowym. Wymiary ø29x64cm, wysokość 54,5cm, waga 3,1kg. Przykładowa realizacja: Opis techniczny stołu prezydialnego z krzesłami na 10osób Stół prezydialny z krzesłami na 10 osób: wykonany z płyt wiórowych typu MDF o grubości 30 mm, wykończonych folią polimerową (PVC) o ściętych zaokrąglonych naroŝnikach. Nogi mają być wykonane ze stalowej rury o prostokątnym przekroju 70x20 mm, koloru metalicznego srebra malowane proszkowo farbą epoksydową. Stópki regulowane o średnicy 60 mm chromowo wykończone. Nogi końcowe i środkowe mają być wzajemnie zestawialne i pozwalające skupiać i łączyć w róŝne moduły nadające się do konfiguracji wielu typów stołów w formach kwadratowych i prostokątnych. Pozioma metalowa konstrukcja Konstrukcja składająca sie z belek z rur usztywniających o prostokątnym przekroju 70x20 mm malowanych proszkową farbą epoksydową w kolorze METALICZNEGO SREBRA. Konstrukcja ma mieć wykonane otwory dla śrub mocujących blaty. MontaŜ z nogami podstawy ma być wykonana poprzez szybkie metalowe łączniki wyposaŝone w stoŝkowe wkręty. Właściwości fizyczne i mechaniczne płyt wiórowych o grubości 18 mm wykończone folią melaminową: Masa objętościowa 650 Kg / m3 UNI EN 323 :1994 Wilgotność względna 5-13% UNI EN 322 :1994 Tolerancja grubości ± 0,3 mm UNI EN 324-1/1994 Nabrzmienie w 24 godzinach 15% UNI EN 317 :1994 Oderwanie zewnętrznych warstw 0,8 Mpa UNI EN 311 :2003 Zginanie statyczne 16 Mpa UNI EN 310 :1994 Moduł spręŝystości 1600 Mpa UNI EN 310 :1994 Wyrwanie bocznych śrub > 400 N UNI EN 320 :1994 Zawartość formaldehyd a 3,5 mg H2CO (m2 x h) UNI EN :1996 4
