OPIS TECHNICZNY DO PROJEKTU ARCHITEKTONICZNO-BUDOWLANEGO

Transkrypt

1 Strona: 1/9 OPIS TECHNICZNY DO PROJEKTU ARCHITEKTONICZNO-BUDOWLANEGO 1. Podstawa i temat opracowania. Projekt wykonano na zlecenie Inwestora czyli Urząd Gminy w Markuszowie, w oparciu o wypis i wyrys z Miejscowego planu zagospodarowania przestrzennego Gminy Markuszów wydane przez Urząd Gminy w Markuszowie, mapę do celów projektowych. Tematem opracowania jest budowa budynku świetlicy wiejskiej. Inwestycja jest zlokalizowana na działce o numerze ewidencyjnym 1021 w miejscowości Łany gm. Markuszów. 2. Zakres opracowania. Opracowanie obejmuje wykonanie projektu budowlanego budynku świetlicy wiejskiej w Łanach na działce o numerze ewidencyjnym 1021 wraz z instalacją elektryczną, wodociągową, kanalizacji sanitarnej, gazową oraz zjazdem z drogi powiatowej. 3. funkcji i przeznaczenie obiektu Podstawowe dane techniczne obiektu. Powierzchnia użytkowa 265,35 m 2 Powierzchnia zabudowy 351,90 m 2 Powierzchnia całkowita 380,78 m 2 Kubatura 1520,00 m 3 Maksymalna wysokość kalenicy od poziomu terenu. 6,98 m Zestawienie powierzchni PARTER Nr Pomieszczenie Pow. [m 2 ] 0.1 HOL 25, Kotłownia 7,89

2 Strona: 2/9 0.3 WC damski 5, Szatnia 2, WC niepełnosprawnych 3, WC męski 5, Korytarz 6, SALA 27, SALA 18, Aneks kuchenny 18, Pomieszczenie gospodarcze 2, SALA 152, Taras 30,73 SUMA 306,10 Występujące instalacje: - odgromowa, - oświetleniowa, - siłowa, - instalacja wodociągowa, - instalacja kanalizacyjna, - instalacja c.o., - instalacja wentylacji, - instalacja p.poż.

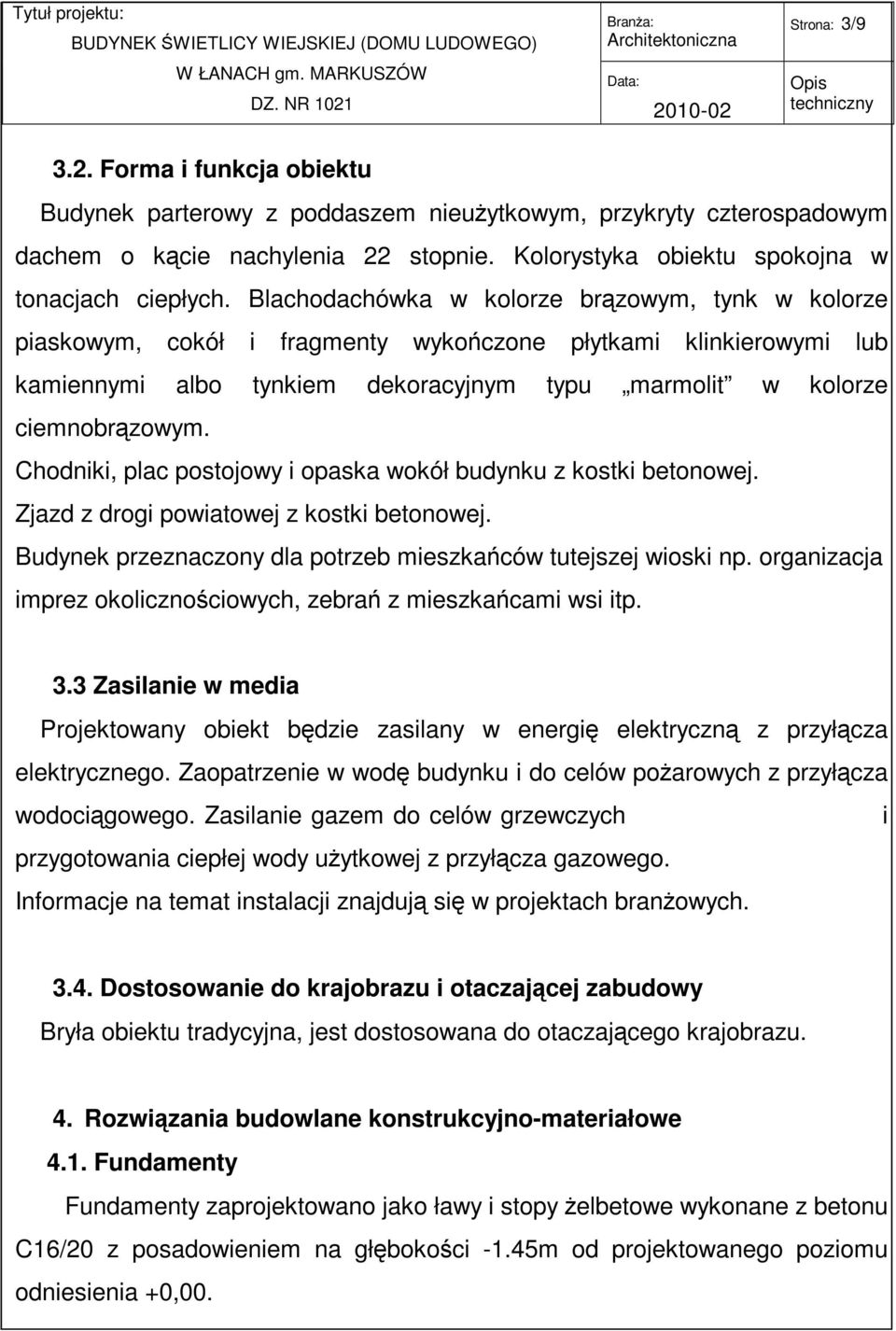

3 Strona: 3/ Forma i funkcja obiektu Budynek parterowy z poddaszem nieużytkowym, przykryty czterospadowym dachem o kącie nachylenia 22 stopnie. Kolorystyka obiektu spokojna w tonacjach ciepłych. Blachodachówka w kolorze brązowym, tynk w kolorze piaskowym, cokół i fragmenty wykończone płytkami klinkierowymi lub kamiennymi albo tynkiem dekoracyjnym typu marmolit w kolorze ciemnobrązowym. Chodniki, plac postojowy i opaska wokół budynku z kostki betonowej. Zjazd z drogi powiatowej z kostki betonowej. Budynek przeznaczony dla potrzeb mieszkańców tutejszej wioski np. organizacja imprez okolicznościowych, zebrań z mieszkańcami wsi itp. 3.3 Zasilanie w media Projektowany obiekt będzie zasilany w energię elektryczną z przyłącza elektrycznego. Zaopatrzenie w wodę budynku i do celów pożarowych z przyłącza wodociągowego. Zasilanie gazem do celów grzewczych i przygotowania ciepłej wody użytkowej z przyłącza gazowego. Informacje na temat instalacji znajdują się w projektach branżowych Dostosowanie do krajobrazu i otaczającej zabudowy Bryła obiektu tradycyjna, jest dostosowana do otaczającego krajobrazu. 4. Rozwiązania budowlane konstrukcyjno-materiałowe 4.1. Fundamenty Fundamenty zaprojektowano jako ławy i stopy żelbetowe wykonane z betonu C16/20 z posadowieniem na głębokości -1.45m od projektowanego poziomu odniesienia +0,00.

4 Strona: 4/9 Ławy wylewane na podkładzie chudego betonu C8/10 grub. 10cm. Zbrojenie główne ław 4 pręty Ø12 A-III, strzemiona Ø6 A-0 (StOS) co 30cm. Wszystkie elementy podziemne należy zaizolować Ściany Ściany fundamentowe wykonane z bloczków betonowych 24x24x38. Od strony zewnętrznej ściana ocieplona polistyrenem ekstrudowanym gr. 8cm i zabezpieczona tynkiem wodoodpornym na siatce stalowej. Izolację pionową ścian fundamentowych wykonać według systemu firmy IZOHAN Izolacja przeciwwilgociowa z ociepleniem, system bitumiczny dyspersyjny. Izolacja pozioma ścian z foli PCV Ściany konstrukcyjne zewnętrzne zaprojektowano z bloczków gazobetonowych grubości 24cm odmiany 800 na zaprawie cem.wap. 5MPa. Ściany działowe zaprojektowano z cegły K-2 lub z bloczków gazobetonowych odmiany 600 na zaprawie 3MPa Stropy, belki, nadproża, słupy W budynku zaprojektowano stropy TERIVA z płyta betonową z betonu C20/25 minimum 3cm oraz żelbetowe wylewane z betonu C20/25, zbrojone stalą AIII. Strop wykonać zgodnie z wytycznymi wykonywania stropów TERIVA''. Uzupełnieniem stropów są wylewki z betonu C20/25, zbrojone stala AIII. Nadproża nad otworami z typowych elementów prefabrykowanych L-19 lub monolityczne. Płyty żelbetowe, belki żelbetowe wylewane z betonu C16/20, zbrojone stalą AIII. Słupy i trzpienie żelbetowe wylewane z betonu C16/20, zbrojone stalą kl. A-III. Wieńce żelbetowe wylewane z betonu C16/20, zbrojone

5 Strona: 5/9 stalą kl. A-III. W wieńcach pod murłatę osadzić kotwy Ø16 w rozstawie co 1,5m. Przekroje elementów konstrukcyjnych pokazano na rysunkach konstrukcyjnych Schody, taras, podjazd dla niepełnosprawnych Główne schody wejściowe do budynku żelbetowe wylewane na gruncie z betonu C16/20 zbrojone stalą kl. A-III, wykończone płytkami gresowymi mrozoodpornymi, antypoślizgowymi. Schody od strony południowej, taras i podjazd dla niepełnosprawnych z kostki betonowej gr. 6cm układanej na podsypce piaskowo-cementowej, zagęszczanej mechanicznie, ścianki boczne schodów, tarasu i podjazdu z palisady betonowej 4.5. Izolacje termiczne - ocieplenie ścian zewnętrznych (istniejących i projektowanych)- styropian 14cm. - ocieplenie elementów konstrukcyjnych od zewnątrz - styropian 14cm. - ocieplenie poddasza wełna mineralna gr 20cm - ocieplenie ściany fundamentowej i cokołu polistyren ekstradowany 8cm 4.6. Izolacje wodochronne Izolację przeciwwilgociową poziomą ław fundamentowych wykonać z folii PCV (zarówno na betonie podkładowym jak i pod ścianą fundamentową), izolację pionową według systemu firmy IZOHAN Izolacja przeciwwilgociowa z ociepleniem, system bitumiczny dyspersyjny. Uwaga: W styku ze styropianem stosować wyłącznie lepiki nie powodujące rozpuszczania styropianu tj. bez wypełniaczy mineralnych Wykończenie budynku.

6 Strona: 6/ Elewacje Tynki zewnętrzne mineralne malowane farbą silikatową Cokół Płytki klinkierowe, z kamienia syntetycznego lub tynk wodoodporny Okna Stosować okna drewniane lub z PCV wg technologii wybranej firmy. Zaleca się stosowanie okien wyposażonych w nawiewniki okienne i spełniające wymagania wentylacji pomieszczeń przez odpowiedni współczynnik infiltracji Drzwi Drzwi zewnętrzne aluminiowe, wewnętrzne drewniane, zgodne z katalogiem wybranej firmy lub wg indywidualnego projektu (współczynnik przenikania ciepła dla drzwi zewnętrznych U max =0,6W/m 2 xk). W pomieszczeniach sanitarnych (łazienka, wc, kotłownia) stosować drzwi z kratką lub otworami nawiewnymi Dach Blachodachówka mocowana do łat sosnowych zgodnie z katalologiem wybranej firmy Obróbka blacharska dachu oraz rynny i rury spustowe Obróbka dachu obejmuje opierzenie komina, wsporników antenowych, wyłazów dachowych elementów związanych z utrzymaniem i konserwacją kominów. Zastosować obróbki dachowe systemowe lub wykonać indywidualne z blachy stalowej ocynkowanej, powlekanej w kolorze blachodachówki. Rynny i rury spustowe wg rozwiązań systemowych zgodnych z katalogiem wybranej firmy Parapety Parapety zewnętrzne z PCV lub blachy powlekanej o kolorze dopasowanym do kolorystyki budynku. Parapety wewnętrznie alternatywnie drewniane, kamienne, lastrykowe lub z PCV wg uznania inwestora.

7 Strona: 7/9 4.8 Wykończenie wnętrz budynku Tynki wewnętrzne Wykonać jako mokre cementowo-wapienne lub gipsowe Posadzki. W pomieszczeniach mokrych (WC, aneks kuchenny, kotłownia, sklep itp.) przewidziano gres oraz izolację przeciwwilgociową. W pozostałych pomieszczeniach nie wymagane jest wykonywanie izolacji przeciwwilgociowej Wykładziny ścienne W pomieszczeniach mokrych należy wyłożyć ściany glazurą do wysokości min 2,0m od poziomu podłogi rodzaj i kolorystyka wg uznania inwestora Malowanie i powłoki zabezpieczające Ściany wewnętrzne i sufity malowane farbami akrylowymi lub emulsyjnymi w kolorze zgodnym z indywidualnym projektem wnętrza. Powierzchnie drewniane wewnątrz budynku pomalować bejco-lakierem. Drewno zagrożone wilgocią zabezpieczyć odpowiednim impregnatem, a konstrukcję dachową dodatkowo środkami przeciw owadom i grzybom. Deski elewacyjne oraz drewniane wykończenia dachu zabezpieczyć środkami do impregnacji drewna i pokryć bejco-lakierami odpornymi na warunki atmosferyczne. 5. Wpływ obiektu na środowisko Projektowany obiekt nie wchodzi w zakres obiektów ujętych w Rozporządzeniu Rady Ministrów z dnia 9 listopada 2004r w sprawie określenia rodzajów przedsięwzięć mogących znacząco oddziaływać na środowisko. Projektowany budynek nie emituje pyłów, uciążliwych zapachów, hałasu, wibracji, promieniowania oraz substancji szkodliwych dla zdrowia.

8 Strona: 8/9 6. Zagadnienia p.poż. Obiekt ze strefą gęstości obciążenia ogniowego<500mj/m 2. Nie występują pomieszczenia zagrożone wybuchem. Budynek w jednej strefie pożarowej. Strefa mieści w granicach dopuszczalnych zarówno dla ZLIII Budynek spełnia wymóg klasy D odporności pożarowej: - główna konstrukcja nośna R 30, - stropy REI 30, - ściany zewnętrzne EI 30, - sciany działowe EI 15, - klatka schodowa REI 30 Zaprojektowano dopuszczalne długości przejść ewakuacyjnych dla ludzi nie przekraczając długości 40m Ponadto budynek wyposażony przeciwpożarowy wyłącznik prądu, ochronę odgromową, 2 wewnętrzny hydrant Ø 25 o wydajności 1.0dm 3 /s każdy zlokalizowane w holu przy drzwiach wejściowych. Hydrant wewnętrzny umieszczony w szafce hydrantowej z wężem o długości 20m i zasięgu 30m. Drogę pożarową stanowi plac postojowy oraz zjazd na działkę o szerokości min. 6m. Przy obiekcie zlokalizowano hydrant DN80 o wydajności 10dm 3 /s w odległości 18 m od budynku. 7. Kategoria geotechniczna obiektu i warunki posadowienia Projektowany budynek zaliczono do I kategorii geotechnicznej Przyjęto dopuszczalne naprężenia na grunt 200kPa (2,00kg/cm 2 ).

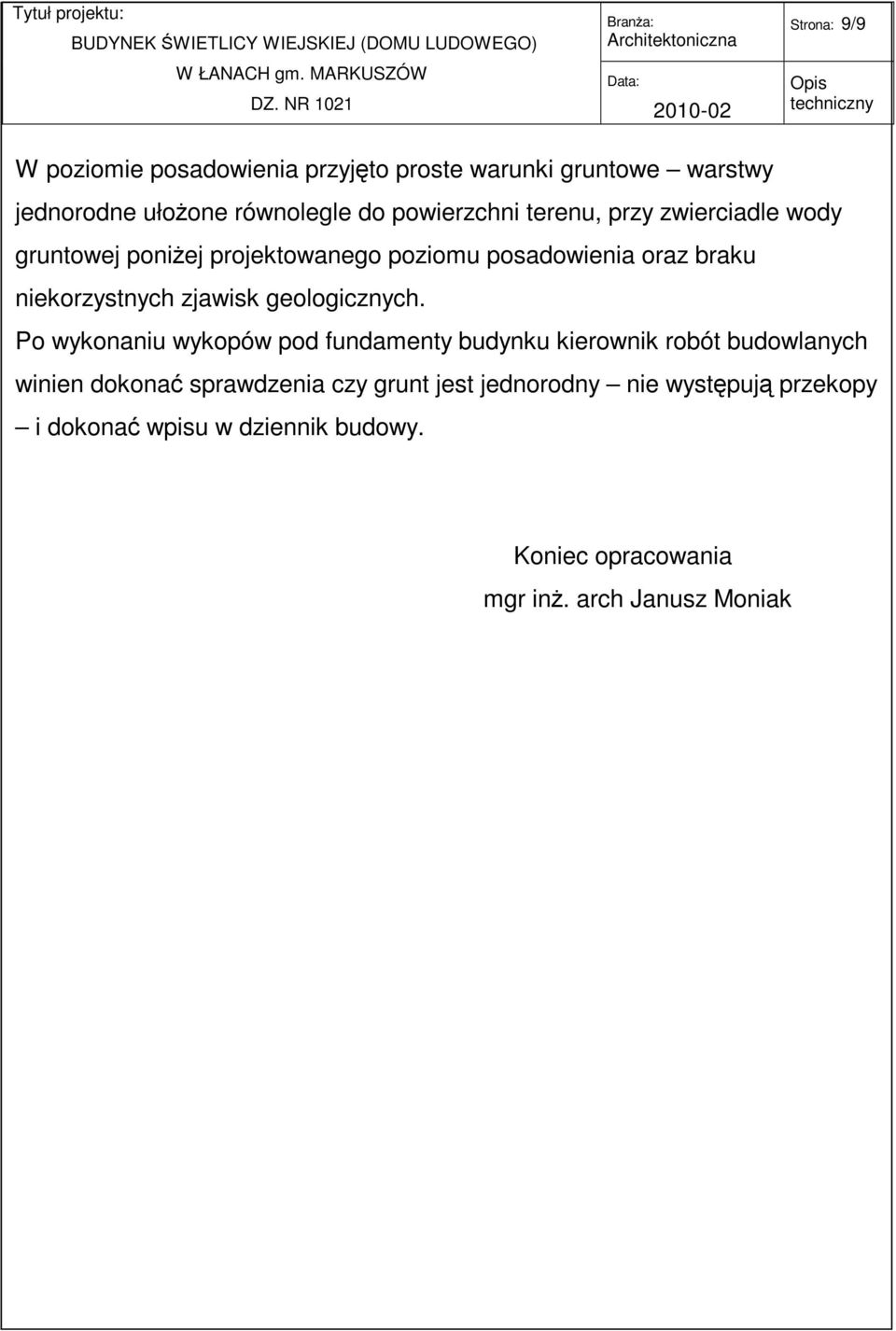

9 Strona: 9/9 W poziomie posadowienia przyjęto proste warunki gruntowe warstwy jednorodne ułożone równolegle do powierzchni terenu, przy zwierciadle wody gruntowej poniżej projektowanego poziomu posadowienia oraz braku niekorzystnych zjawisk geologicznych. Po wykonaniu wykopów pod fundamenty budynku kierownik robót budowlanych winien dokonać sprawdzenia czy grunt jest jednorodny nie występują przekopy i dokonać wpisu w dziennik budowy. Koniec opracowania mgr inż. arch Janusz Moniak
