1 D ROBOTY INNE D Kotwy gruntowe iniekcyjne systemu TITAN 1. WSTĘP 1.1. Przedmiot SST Przedmiotem niniejszej SST są wymagania dotyczące wykonania i odbioru robót związanych z wykonaniem kotew gruntowych iniekcyjnych systemu TITAN wraz z montażem Ceownika NP 260 2*25m, które zostaną wykonane w ramach projektu pn. Zabezpieczenie i odbudowa odcinka drogi powiatowej NR 1928R Wysoka Strz.- Gbiska-Strzyżów-Żarnowa w km Zakres stosowania SST 1.1. SST jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w p Zakres robót objętych SST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wykonywaniem kotew gruntowych iniekcyjnych systemu TITAN wraz z montażem ceownika NP 260 2*25m 1.4. Określenia podstawowe Kotew - konstrukcja w gruncie umożliwiająca przejęcie naprężeń rozciągających i przeniesienie ich w strefę gruntów nośnych Iniekcja - wtłoczenie określonej porcji medium w otwór wiertniczy Zaczyn cementowy - mieszanka wody i suchego cementu Mikropal iniekcyjny - pal małośrednicowy wiercony i formowany w gruncie za Pomocą ciśnieniowej iniekcji zaczynami cementowymi Pozostałe określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w ST D-M Wymagania ogólne pkt Ogólne wymagania dotyczące robót Roboty przy wykonywaniu kotew gruntowych iniekcyjnych powinny być wykonywane przez wyspecjalizowaną firmę oraz zgodnie z zaleceniami Inspektora Nadzoru. Ogólne wymagania dotyczące robót podano w SST D-M Wymagania ogólne pkt MATERIAŁY Materiałami stosowanymi do kotew gruntowych iniekcyjnych systemu TITAN są: żerdzie rurowe wraz z wyposażeniem, cement woda zaczyn cementowy ceownik NP 260 2*25m 2.1. Kotwy gruntowe iniekcyjne systemu TITAN W skład systemu TITAN wchodzą następujące elementy konstrukcji:

2 żerdzie rurowe TITAN o średnicy nominalnej w milimetrach, zewnętrznych/wewnętrznych 52/26, z gwintem trapezowym, łączniki TITAN do żerdzi nakrętki TITAN z kulistym kołnierzem płyty oporowe oraz elementy technologiczne: nasadki dystansowe, końcówki wiertnicze (wiertła, koronki) dostosowane do oporów gruntu/skały i inne elementy pomocnicze. Żerdzie i łączniki TITAN są wytwarzane ze stali gatunku St E 460 wg PN-EN :2006. Żerdzie i łączniki TITAN mają gwinty (lewo- lub prawoskrętne): trapezowe typu Tr. Gwinty zewnętrzne żerdzi TITAN są wytwarzane przez obróbkę plastyczną na zimno (ciągnienie z wgniataniem) rur gładkich. Gwinty wewnętrzne łączników TITAN są wykonywane przez obróbkę skrawaniem. Płyty oporowe są wytwarzane ze stali St S 355 wg PN-EN 10025:2007. Nakrętki TITAN z kulistym kołnierzem są wytwarzane z żeliwa ciągliwego GTW (znak EB- GJMW-400-5) wg PN-EN 1562:2000. Żerdzie, łączniki, płyty oporowe i nakrętki systemu TITAN powinny być dostarczone z dokumentami atestacyjnymi producenta, potwierdzającymi spełnienie wymagań w zakresie składu chemicznego oraz właściwości wytrzymałościowych i technologicznych. Przykładowy schemat przekroju mikropala/kotwy przedstawia rysunek Żerdzie TITAN Tabela 1.Parametry żerdzi TITAN Lp. Właściwości Jednostki Typ żerdzi TITAN 52/ Średnica zewnętrzna dz mm 52 2 Średnica wewnętrzna otworu do mm 26 3 Oznaczenie gwintu _ Tr 52x13 4 Kierunek gwintu _ lewy/ prawy 5 Masa jednostkowa kg/m 10,0 6 Przekrój poprzeczny mm Długości odcinków m 3 8 Gatunek stali _ StE 460

3 Rysunek 1. Przykładowy schemat przekroju mikropala/kotwy Żerdzie TITAN można ciąć za pomocą piły lub szlifierki kątowej. Nie należy łączyć odcinków żerdzi spawaniem. Długość i prostolinijność żerdzi TITAN należy uzgodnić z producentem indywidualnie.

4 Tabela 2. Wymagania dotyczące właściwości żerdzi TITAN Typ żerdzi TITAN Metody badań Lp. Właściwości Jednostki 52/26 wg Średnica rdzenia dr mm 46 Wymiary przekroju żerdzi należy mierzyć 2 Tolerancja średnicy +0,3 mm przyrządami o rdzenia żerdzi - 0,2 dokładności 0,01 3 Największa siła rozciągająca*) kn Siła uplastyczniająca odpowiadająca wydłużeniu 0,2 kn 730 Wydłużenie przy maksymalnej sile A gt % 5 PN-EN :2004 *) Próbki do badań dla Lp. od 3 do 5 należ pobrać zgodnie z PN-ISO 377-1:2000. Dopuszczalne odchylenia średnicy rdzenia od wymaganych wartości podanych w tablicy 2, (lp. 1) nie mogą przekraczać tolerancji podanych w lp. 2. Dopuszczalne wartości dla lp. od 3 do 5 podano z 95 % poziomem ufności Łączniki TITAN Tabela 3. Parametry łączników TITAN Lp. Łączniki do żerdzi typu Średnica zewnętrzna d2 Średnica wewnętrzna Długość l Oznaczenie gwintu Gatunek stali mm mm mm / ,8 160 Tr52x13 ST E 355 Właściwości stali gatunku ST E 355 powinny być zgodne z wymaganiami PN-EN :2007 Łączniki TITAN powinny przenosić siły rozciągające nie mniejsze od podanych w tablicy 2 lp. 3 największych sił rozciągających, przenoszonych przez odpowiedni typ łączonych żerdzi TITAN. Badaniu wytrzymałości według PN-EN :2004 należy poddawać dwa odcinki żerdzi połączone łącznikiem. Tabela 4. Wymagania dotyczące wymiarów łączników TITAN Lp. Łącznik do żerdzi typu Średnica zewnętrzna d2 Długość l / ,5/-0, /-0,5 Sprawdzenie wymiarów przyrządami o dokładności pomiaru do 0,01 mm Gwinty TITAN Tabela 5. Wymagania dotyczące wymiarów gwintów TITAN Lp. Typ żerdzi TITAN Skok gwintu Wierzchołek zarysu Wysokość zarysu

5 1 52/26 13,1 ±0,1 3,5 ± 0,2 4,3 +/-0,4 i 2.5. Płyty oporowe TITAN Tabela 6. Wymagania dotyczące wymiarów płyt oporowych TITAN Lp. Typ płyty Długość boku a Grubość.s' Średnica otworu dl ± ł, 5 8 ± 1, 0 38 ±0,5/0 12±1, ±1,5 12 ± 1,0 15 ± 1,0 30 ± 1, ±1,5 30 ±1,0 220 ±1,5 35 ±1,0 52a a a 200 ±1,5 250 ±1,5 ±1,5 300 ±1,5 330 ± 1,5 30 ±1,0 40 ±1, 0 50 ± 1,0 60 ±1,0 Sprawdzenie wymiary przyrządami o dokładności pomiaru do 0,1 mm 2.6. Nakrętki TITAN Tabela 7. Wymagania dotyczące wymiarów nakrętek TITAN 56 ±1,0 65-l,0/+2,0 80-l,0/+2,0 110-l,0/±2,0 Lp. Typ nakrętki Wymiar klucza SW Średnica kołnierza Średnica otworu Wysokość h ,2 55 ±2,0/0 25,5 +0,3 35 ± 1, ,3 75 ±2,0/0 37,3 ±0,4 50±1, , ,5/0 46,8 ±0,4 70 ± 2, ,4 110 ±0,8/-l,0 69,7 ±0,2 70 ± 2, ,5 140 ±2,0/-l,0 98 ±0,5 80 ± 2,0 6 R ,2 55 ±2,0/0 28,6 +0,2/-0,l 40 ±1,5 Wymiary nakrętek należy mierzyć przyrządami o dokładności 0,01 mm. Rozwiązania konstrukcyjne elementów systemu TITAN powinny być zgodne z PN-EN 1537:2002. Żerdzie TITAN powinny być dostarczane w wiązkach, a łączniki TITAN, płyty oporowe TITAN i nakrętki TITAN w opakowaniach zbiorczych producenta. Elementy systemu TITAN powinny być przechowane według instrukcji producenta, w warunkach nie sprzyjających korozji w zadaszonych pomieszczeniach.

6 2.7. Cement Cement Cement do zaczynu powinien musi spełniać wymagania normy PN-EN Woda Woda do betonu musi odpowiadać wymaganiom normy PN-B Zaczyn cementowy Woda z cementem powinna być mieszana w stosunku od 0,55 do 1,0 z zależności od cementochłonności gruntu. 3. SPRZĘT 3.2. Sprzęt stosowany do wykonania robót Wykonawca powinien dysponować następującym sprawnym technicznie sprzętem: a) wiertnica małośrednicowa do wierceń kierunkowych b) pompa do zaczynów cementowych c) pompę iniekcyjna do żywic dwuskładnikowych d) mieszalnik cementu 4. TRANSPORT Wiertnica małośrednicowa powinna posiadać własny napęd lub konstrukcję umożliwiającą łatwe przetransportowanie przy użyciu ręcznych wyciągarek. Załadunek, transport, rozładunek i składowanie materiałów do wykonania pali powinny odbywać się tak, aby zachować ich parametry techniczne. 5. WYKONANIE ROBÓT 5.1 Roboty przygotowawcze

7 Przed przystąpieniem do robót ziemnych należy, na podstawie dokumentacji projektowej, SST lub wskazań Inspektora Nadzoru ustalić lokalizację mikropali iniekcyjnych, przeprowadzić obliczenia i pomiary geodezyjne niezbędne do szczegółowego wytyczenia robót oraz ustalenia punktów wysokościowych Wykonanie kotew gruntowych iniekcyjnych systemu TITAN Kotwy gruntowe z elementów systemu TITAN są formowane iniekcyjne z zastosowaniem specjalnej technologii producenta. Otwory ich są wiercone bez rurowania, metodą udarowo-obrotową pod osłoną płuczki z zaczynu cementowego. Żerdzie TITAN stanowią zbrojenie, a jednocześnie wraz z traconą końcówką są wykorzystywane jako żerdź wiertnicza i iniekcyjna, przez wnętrze której jest tłoczony zaczyn. Ciśnienie i wydatek iniektu są dostosowane do warunków gruntowych i wymagań konstrukcyjnych elementu. Technologia System TITAN opiera się ona na idei samowiercącego zbrojenia - w jednym przebiegu technologicznym odbywa się wykonanie otworu, jego zainiekowanie oraz montaż zbrojenia. Realizowane jest to poprzez konstrukcję żerdzi typu 3 w 1 : zbrojenie grubościenne, gwintowane rury są wykorzystywane jako przewód wiertniczy (po uzbrojeniu w traconą końcówkę wiertniczą) oraz przewód iniekcyjny (iniekt podawany jest wewnętrznym otworem żerdzi i wytłaczany poprzez końcówkę wiertniczą). Żerdzie mają postać gwintowanych rur Zbrojenie to odznacza się znacznie większą wytrzymałością na zginanie i ścinanie, niż pełne pręty zbrojeniowe o tym samym przekroju poprzecznym. Ciągły gwint żerdzi umożliwia dowolne ich cięcie, a łączenie odbywa się za pomocą systemowych łączników (muf). Końcówka żerdzi wyposażona jest w traconą koronkę wiertniczą, dobraną odpowiednio do rodzaju gruntu (najczęściej stosowane są koronki o średnicach z przedziału 42 do 280 mm). Drugi koniec żerdzi podłączany jest poprzez głowicę płuczkową z wiertnicą. Kotwy gruntowe systemu TITAN wykonywane są przy użyciu standardowych, obrotowych lub obrotowoudarowych urządzeń wiertniczych. Równocześnie z rozpoczęciem wiercenia, rozpoczyna się iniekcja wstępna - wewnętrznym otworem żerdzi, pod ciśnieniem rzędu 0,5 2 MPa, tłoczona jest płuczka z zaczynu cementowego. Iniekt wytłaczany jest poprzez otwory w koronce wiertniczej. Zaczyn cementowy migrując w strukturę gruntu stabilizuje ściany otworu, eliminując potrzebę stosowania rur osłonowych. Wiercenie bez użycia rur osłonowych pozwala na osiągnięcie bardzo wysokich parametrów wytrzymałościowych kotew TITAN. Zaczyn cementowy wytłaczany do otworu poprzez boczne otwory koronki wiertniczej poszerza wykonywany otwór (w zależności od rodzaju gruntu średnica otworu może być nawet dwukrotnie większa, niż średnica użytej koronki). Brak rur osłonowych stwarza możliwość swobodnej penetracji iniektu w grunt, co skutkuje wytworzeniem postrzępionej, ukorzenionej buławy iniekcyjnej, doskonale związanej z gruntem. Migrujący iniekt dodatkowo wzmacnia (petryfikuje) ośrodek gruntowy wokół wykonywanej kotwy. Po dowierceniu zadanej głębokości wykonuje się iniekcję końcową. Przy stale obracającym się przewodzie, środkiem żerdzi tłoczony jest zaczyn cementowy o wskaźniku W/C ~ 0,4. Otwór wiertniczy jest iniekowany od dna do wierzchu. Daje to pewność na dokładne wypełnienie iniektem otworu wraz z wszelkimi szczelinami i kawernami. Cały wprowadzony do otworu element (żerdzie, łączniki, koronka wiertnicza) pozostaje w otworze jako zbrojenie mikropala (cięgno kotwy). W celu przeciwdziałania skurczowi zawiesiny cementowej dodaje się do niej odpowiedni środek przeciwskurczowy. Zagłębianie rdzenia w otoczce zawiesiny zapobiega powstawaniu wokół mikropala pustek w gruncie. Rdzeń zagłębia się wskutek działania momentu obrotowego i nacisku osiowego wywieranego wiertnicą, przy zmniejszonych oporach gruntu przez zawiesinę cementową. W przypadku natrafienia rdzeniem na przeszkodę w gruncie pokonuje się ją uderzając osiowo w rdzeń bijakiem wiertnicy. W czasie zagłębiania rdzenia są kontrolowane i regulowane: ciśnienie pompowania zawiesiny cementowej, moment obrotowy i osiowa siła wciskająca rdzeń. Rdzeń jest wkręcany ze stałą prędkością, dostosowywaną do miejscowych warunków gruntowych, odpowiednią do napotykanych oporów zagłębiania, wynikających ze stopnia rozluźnienia gruntu, jego ściśliwości i możliwości zagęszczenia. W czasie zagłębiania mierzy się i zapisuje zmiany momentu obrotowego i czas wkręcania rdzenia. Pozwala to ocenić cechy przewiercanych warstw gruntu. Na podstawie charakterystyki przebiegu zagłębiania rdzenia można oszacować nośność mikropala. Analizując zmiany parametrów zagłębiania rdzenia zapisane w metrykach mikropali można też oceniać zgodność rzeczywistych warunków gruntowych z przyjętymi w projekcie. Montaż ceownika NP 260 2*25m Roboty wykończeniowe

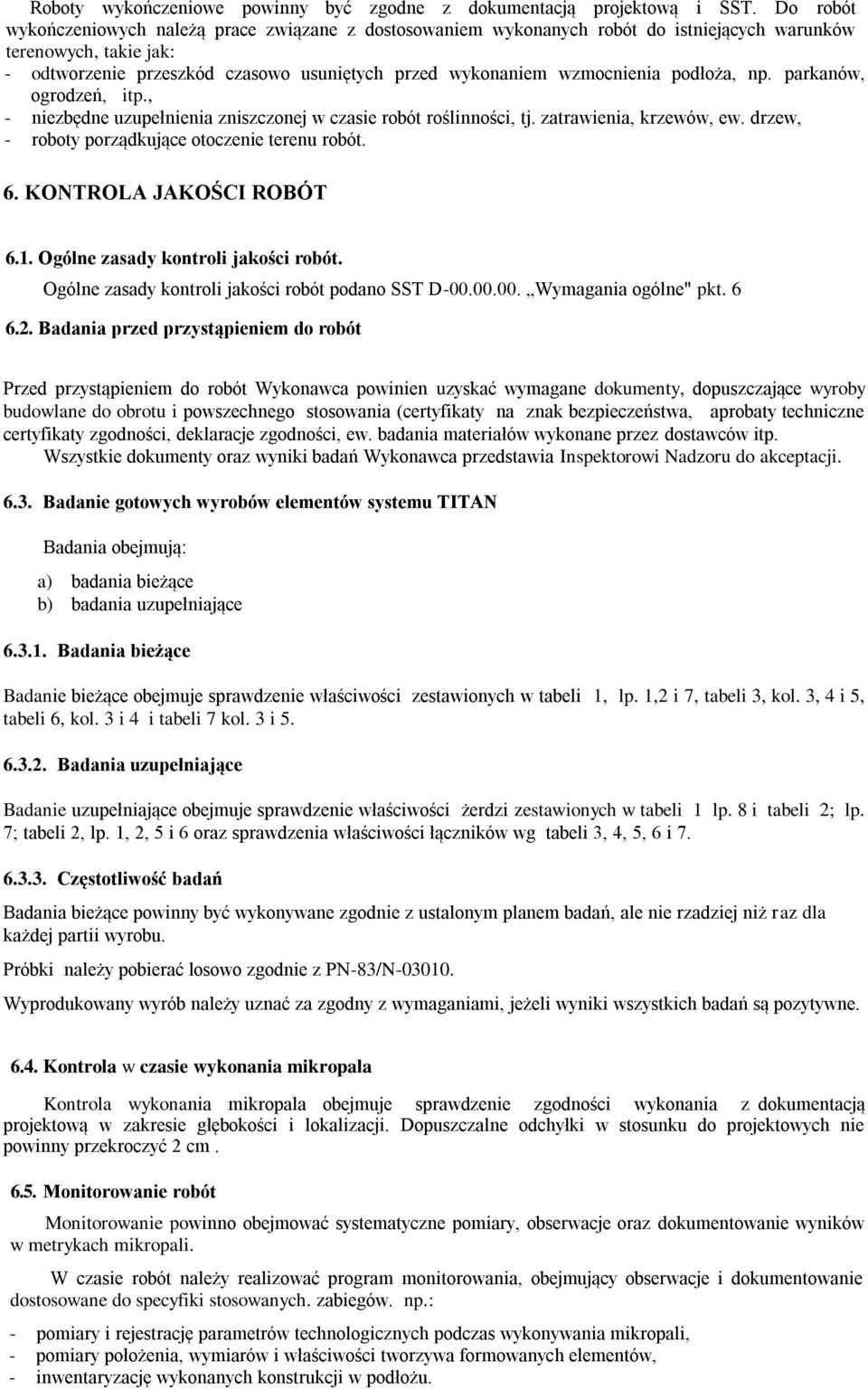

8 Roboty wykończeniowe powinny być zgodne z dokumentacją projektową i SST. Do robót wykończeniowych należą prace związane z dostosowaniem wykonanych robót do istniejących warunków terenowych, takie jak: - odtworzenie przeszkód czasowo usuniętych przed wykonaniem wzmocnienia podłoża, np. parkanów, ogrodzeń, itp., - niezbędne uzupełnienia zniszczonej w czasie robót roślinności, tj. zatrawienia, krzewów, ew. drzew, - roboty porządkujące otoczenie terenu robót. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót. Ogólne zasady kontroli jakości robót podano SST D Wymagania ogólne" pkt Badania przed przystąpieniem do robót Przed przystąpieniem do robót Wykonawca powinien uzyskać wymagane dokumenty, dopuszczające wyroby budowlane do obrotu i powszechnego stosowania (certyfikaty na znak bezpieczeństwa, aprobaty techniczne certyfikaty zgodności, deklaracje zgodności, ew. badania materiałów wykonane przez dostawców itp. Wszystkie dokumenty oraz wyniki badań Wykonawca przedstawia Inspektorowi Nadzoru do akceptacji Badanie gotowych wyrobów elementów systemu TITAN Badania obejmują: a) badania bieżące b) badania uzupełniające Badania bieżące Badanie bieżące obejmuje sprawdzenie właściwości zestawionych w tabeli 1, lp. 1,2 i 7, tabeli 3, kol. 3, 4 i 5, tabeli 6, kol. 3 i 4 i tabeli 7 kol. 3 i Badania uzupełniające Badanie uzupełniające obejmuje sprawdzenie właściwości żerdzi zestawionych w tabeli 1 lp. 8 i tabeli 2; lp. 7; tabeli 2, lp. 1, 2, 5 i 6 oraz sprawdzenia właściwości łączników wg tabeli 3, 4, 5, 6 i Częstotliwość badań Badania bieżące powinny być wykonywane zgodnie z ustalonym planem badań, ale nie rzadziej niż raz dla każdej partii wyrobu. Próbki należy pobierać losowo zgodnie z PN-83/N Wyprodukowany wyrób należy uznać za zgodny z wymaganiami, jeżeli wyniki wszystkich badań są pozytywne Kontrola w czasie wykonania mikropala Kontrola wykonania mikropala obejmuje sprawdzenie zgodności wykonania z dokumentacją projektową w zakresie głębokości i lokalizacji. Dopuszczalne odchyłki w stosunku do projektowych nie powinny przekroczyć 2 cm Monitorowanie robót Monitorowanie powinno obejmować systematyczne pomiary, obserwacje oraz dokumentowanie wyników w metrykach mikropali. W czasie robót należy realizować program monitorowania, obejmujący obserwacje i dokumentowanie dostosowane do specyfiki stosowanych. zabiegów. np.: - pomiary i rejestrację parametrów technologicznych podczas wykonywania mikropali, - pomiary położenia, wymiarów i właściwości tworzywa formowanych elementów, - inwentaryzację wykonanych konstrukcji w podłożu.

9 W fazie eksploatacji rodzaj i zakres obserwacji zależy od kategorii geotechnicznej obiektu oraz od przewidywanych lub zaobserwowanych problemów, związanych z zachowaniem podłoża budowli. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w SST DM Wymagania ogólne pkt Jednostka obmiarowa Jednostką obmiarową jest m (metr) wykonania kotew gruntowych iniekcyjnych 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót Ogólne zasady odbioru robot podano w SST D "Wymagania ogólne" pkt.8 Roboty. uznaje się za wykonane zgodnie z dokumentacją projektową, SST i wymaganiami Inżyniera, jeśli wszystkie pomiary i badania z zachowaniem tolerancji wg. pkt.6 dały wyniki pozytywne. 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w SST DM Wymagania ogólne pkt Cena jednostki obmiarowej Płatność należy przyjmować na podstawie jednostek obmiarowych według pkt 7. zakup, dostarczenie i składowanie potrzebnych materiałów, koszt zapewnienia niezbędnych czynników produkcji wykonanie otworów, przygotowanie zaczynu cementowego, montaż i demontaż urządzenia na stanowisku, wiercenie otworu i zabudowa zbrojenia, iniekcyjne formowanie pala, - wykonanie dojazdów i stanowisk roboczych dla sprzętu, oczyszczenie stanowiska pracy i usunięcie, będących własnością Wykonawcy, materiałów rozbiórkowych, - przeprowadzenie pomiarów i badań laboratoryjnych wymaganych w specyfikacji technicznej. 10. PRZEPISY ZWIĄZANE Normy 1. PN-EN 1537:2002 Wykonawstwo specjalnych robót geotechnicznych Kotwy gruntowe 2. PN-EN 1562:2000 Żeliwo ciągliwe 3. PN-EN Próba rozciągania Metoda badania w temperaturze otoczenia 4. PN-EN 10025:2007 Wyroby walcowane na gorąco ze stali konstrukcyjnych Część 1: Warunki dostawy 5. PN-EN :2006 (U) Stale do ulepszania cieplnego Część 1: Ogólne warunki techniczne dostawy wyrobów ze stali specjalnych 6. PN-EN :2006 (U) Kształtowniki zamknięte wykonywane na gorąco ze stali konstrukcyjnych niestopowych drobnoziarnistych Część 1: Warunki techniczne dostawy 7. PN-EN 14199:2005 (U) Wykonawstwo specjalnych robót geotechnicznych - Mikropale 8. PN-EN-ISO 377:Pobieranie i przygotowanie próbek i odcinków próbnych z wyrobów stalowych Próbki i odcinki próbne do badań właściwości mechanicznych 9. PN-83/N Statystyczna kontrola jakości Losowy wybór jednostek produktu do prób 10. PN-EN 14199:2005 (U) Wykonawstwo specjalnych robót geotechnicznych - Mikropale
