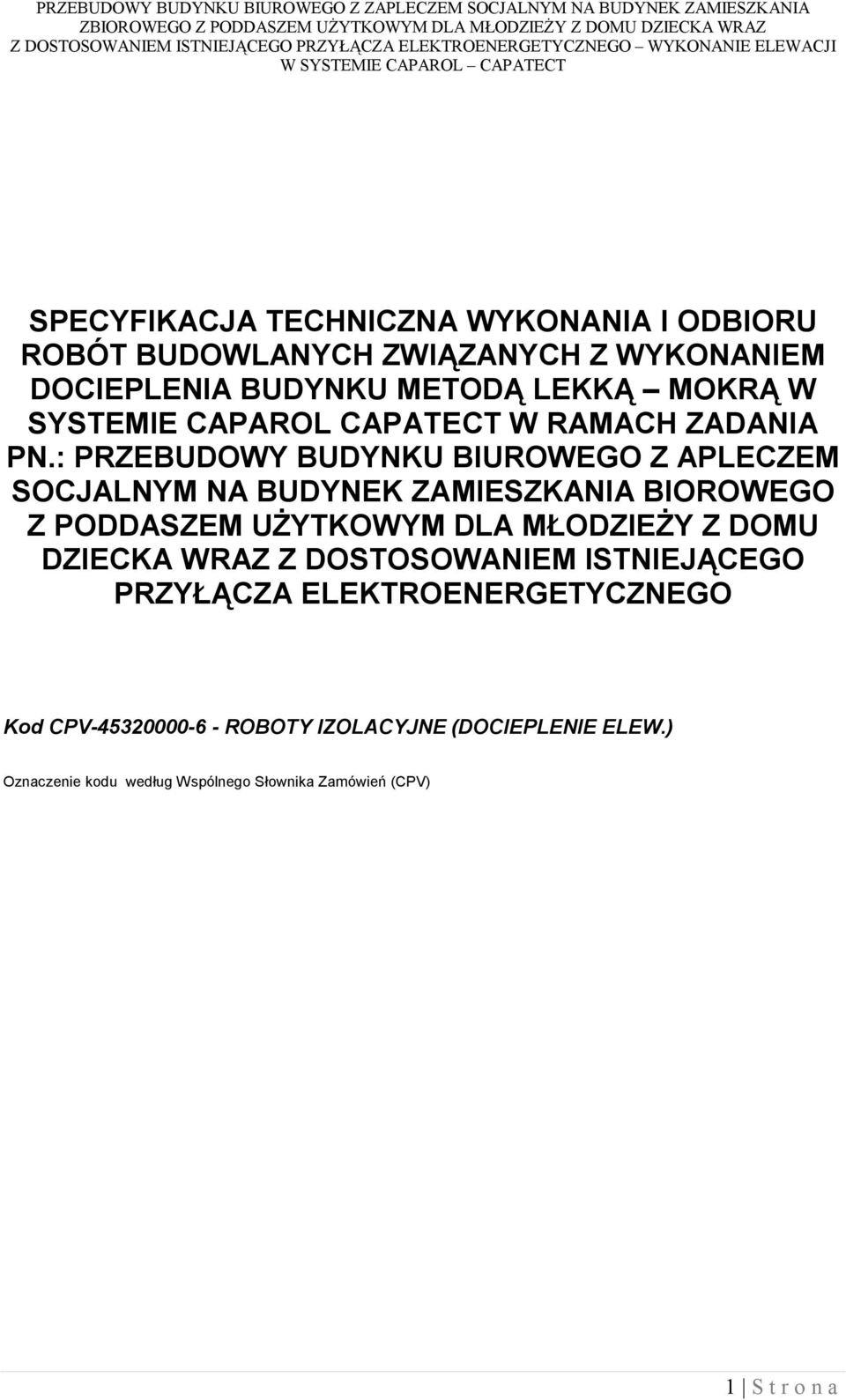

1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH ZWIĄZANYCH Z WYKONANIEM DOCIEPLENIA BUDYNKU METODĄ LEKKĄ MOKRĄ W SYSTEMIE CAPAROL CAPATECT W RAMACH ZADANIA PN.: PRZEBUDOWY BUDYNKU BIUROWEGO Z APLECZEM SOCJALNYM NA BUDYNEK ZAMIESZKANIA BIOROWEGO Z PODDASZEM UŻYTKOWYM DLA MŁODZIEŻY Z DOMU DZIECKA WRAZ Z DOSTOSOWANIEM ISTNIEJĄCEGO PRZYŁĄCZA ELEKTROENERGETYCZNEGO Kod CPV ROBOTY IZOLACYJNE (DOCIEPLENIE ELEW.) Oznaczenie kodu według Wspólnego Słownika Zamówień (CPV) 1 S t r o n a

2 1. Przedmiot ST Przedmiotem niniejszej specyfikacji technicznej (ST) są wymagania dotyczące wykonania docieplenia budynku metodą lekką mokrą w systemie Caparol-Capatect w ramach przedsięwzięcia pn: przebudowy budynku biurowego z zapleczem socjalnym na budynek zamieszkania zbiorowego z poddaszem użytkowym dla młodzieży z domu dziecka wraz z dostosowaniem istniejącego przyłącza elektroenergetycznego. 2. Zakres stosowania ST Niniejsza specyfikacja będzie stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót objętych ST Roboty budowlane mające na celu wykonanie ocieplenia budynku metodą lekką mokrą w systemie Caparol- Capatect w części naziemnej obiektu /bez wykonania izolacji ścian przyziemia/. 4. Określenia podstawowe PB-W projekt budowlano wykonawczy Teren budowy - należy przez to rozumieć przestrzeń, w której prowadzone są roboty budowlane wraz z przestrzenią zajmowaną przez urządzenia zaplecza budowy. Dokumentacja budowy - należy przez to rozumieć Specyfikację techniczną, projekty, przedmiar robot, wewnętrzny dziennik budowy, protokoły odbiorów częściowych i końcowych, oraz w miarę potrzeby rysunki i opisy służące realizacji obiektu. Dokumentacja powykonawcza - należy przez to rozumieć dokumentację budowy z naniesionymi zmianami dokonanymi w toku wykonywania robot, uwzględniającą szczegółowe wymogi Zamawiającego. Przedmiar robót - należy przez to rozumieć zestawienie przewidzianych do wykonania robot według technologicznej kolejności ich wykonania wraz z obliczeniem i podaniem ilości robot w ustalonych jednostkach przedmiarowych. Obmiar robot - zestawienie robot według technologicznej kolejności ich wykonania wraz z obliczeniem i podaniem ilości robot w ustalonych jednostkach przedmiarowych, sporządzone po wykonaniu robot Wewnętrzny Dziennik budowy - należy przez to rozumieć dziennik dostarczony i założony przez Wykonawcę zgodnie z obowiązującymi przepisami, stanowiący dokument przebiegu robót budowlanych oraz zdarzeń i okoliczności zachodzących w czasie wykonywania robot bez rejestrowania go we właściwym organie. Kierownik robót - osoba wyznaczona przez Wykonawcę robot, upoważniona do kierowania 2 S t r o n a

3 robotami i do występowania w jego imieniu w sprawach realizacji kontraktu, ponosząca ustawową odpowiedzialność za prowadzoną budowę. Inspektor nadzoru inwestorskiego - osoba posiadająca odpowiednie wykształcenie techniczne i praktykę zawodową oraz uprawnienia budowlane, wykonująca samodzielne funkcje techniczne w budownictwie, której inwestor powierza nadzór nad realizacją kontraktu. Reprezentuje on interesy inwestora na budowie i wykonuje bieżącą kontrolę jakości i ilości wykonanych robót, bierze udział w sprawdzianach i odbiorach robot zakrywanych i zanikających, badaniu i odbiorze instalacji oraz urządzeń technicznych, jak również przy odbiorze gotowego obiektu. Roboty podstawowe - minimalny zakres prac, które po wykonaniu są możliwe do odebrania pod względem ilości i wymogów jakościowych oraz uwzględniają przyjęty stopień scalenia robot. Roboty towarzyszące prace niezbędne do wykonania robot podstawowych niezależnie od robót tymczasowych, w tym inwentaryzacja powykonawcza. Roboty tymczasowe - są to takie roboty, które same w sobie nie zwiększają wartości, czy funkcjonalności wznoszonego lub remontowanego obiektu ale, bez których niemożliwe (lub zdecydowanie bardziej pracochłonne i tym samym droższe) stałoby się wykonanie robót podstawowych. Ustalenia techniczne - należy przez to rozumieć ustalenia podane w normach, aprobatach technicznych, kartach technicznych i specyfikacji technicznej. BHP - bezpieczeństwo i higiena pracy podczas wykonywania robot budowlanych ST Specyfikacja techniczna wykonania i odbioru robot budowlanych. Polecenie inspektora nadzoru - należy przez to rozumieć wszelkie polecenia przekazane Wykonawcy przez Inspektora nadzoru w formie pisemnej dotyczące sposobu realizacji robot lub innych spraw związanych z prowadzeniem budowy. Aprobata techniczna - należy przez to rozumieć pozytywną ocenę techniczną wyrobu, stwierdzającą jego przydatność do stosowania w budownictwie. Odpowiednia zgodność - należy przez to rozumieć zgodność wykonanych robót dopuszczalnymi tolerancjami, a jeśli granice tolerancji nie zostały określone z przeciętnymi tolerancjami przyjmowanymi zwyczajowo dla danego rodzaju robot budowlanych. Wyrób budowlany - należy przez to rozumieć wyrób w rozumieniu przepisów o ocenie zgodności, wytworzony w celu wbudowania, wmontowania, zainstalowania lub zastosowania w sposób trwały w obiekcie budowlanym, wprowadzony do obrotu jako wyrób pojedynczy lub jako zestaw wyrobów do stosowania we wzajemnym połączeniu stanowiącym integralną całość użytkową. 3 S t r o n a

4 Materiały - należy przez to rozumieć wszelkie materiały naturalne i wytwarzane jak również rożne tworzywa i wyroby niezbędne do wykonania robót, zgodnie z dokumentacją projektową i specyfikacjami technicznymi zaakceptowane przez Inspektora nadzoru 5. Ogólne wymagania dotyczące robót 1) Szczególną uwagę należy zwrócić na zabezpieczenie przed zabrudzeniem i uszkodzeniem sąsiadujących z miejscem prowadzonych robot ciągów komunikacyjnych, pomieszczeń, nowo zamontowanej stolarki okiennej i drzwiowej. 2) Wykonanie zabezpieczeń prowadzonych robot zgodnie z wymogami BHP i przepisów ochrony przeciwpożarowej (p.poż.). Szczególną uwagę należy zwrócić na zabezpieczenie ciągów komunikacyjnych pieszych i jezdnych przyległych do budynku przed upadkiem materiałów oraz narzędzi. Wykonawca będzie odpowiedzialny za wszelkie straty spowodowane nie stosowaniem powyższych zasad, jako rezultat realizacji robot, albo przez personel Wykonawcy. 3) Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robot wszelkie przepisy dotyczące ochrony środowiska naturalnego; w okresie trwania robot będzie podejmować wszelkie konieczne kroki mające na celu stosowanie się do przepisów i norm dotyczących ochrony środowiska na terenie i wokół terenu budowy oraz będzie unikać uszkodzeń lub uciążliwości dla osób lub własności społecznej, a wynikających ze skażenia, hałasu lub innych przyczyn powstałych w następstwie jego sposobu działania, a w szczególności od: a. zanieczyszczeń zbiorników i cieków wodnych substancjami toksycznymi b. możliwością powstania pożaru. 4) Wykonawca zapewni oznakowanie placu budowy w postaci ogrodzenia i tablic informacyjnych, których treść będzie zgodna z przepisami Prawa Budowlanego i BHP oraz wymogami Zamawiającego. 5) Wykonawca wskaże osobę koordynującą i sprawującą nadzór nad bezpieczeństwem i higieną pracy (BHP) wszystkich pracowników zatrudnionych w tym samym miejscu (Kierownik robót). 6) Na czas wykonywania zadania Zamawiający ustali zasady i miejsce składowania materiałów. 7) Na czas trwania robot Zamawiający umożliwi korzystanie z energii elektrycznej i wody. 8) W trakcie realizacji robot Wykonawca będzie odpowiedzialny za ochronę materiałów i elementów użytych do realizacji zadania. 9) Wszelkie koszty związane z wypełnieniem wymagań określonych powyżej nie podlegają odrębnej zapłacie i należy je uwzględnić w cenie umownej. 4 S t r o n a

5 10) Wykonawca przed przystąpieniem do przetargu, zobowiązany jest do zapoznania się z przedmiotem zamówienia. 11) Zamawiający w terminie określonym w umowie przekaże Wykonawcy teren budowy. 12) Rozpoczęcie robót nastąpi po protokolarnym wprowadzeniu Wykonawcy na teren wykonywania robót i wpisie tego faktu w dostarczonym przez Wykonawcę wewnętrznym Dzienniku Budowy. Roboty mogą być prowadzone także w dni wolne od pracy. 13) Roboty muszą być wykonywane pod nadzorem inspektora nadzoru Zamawiającego w oparciu o uzgodniony i zatwierdzony ze służbami technicznymi Zamawiającego harmonogramem kolejności wykonywania poszczególnych czynności. 14) Stały nadzór prowadzonych robot ze strony Wykonawcy musi być pełniony przez osoby posiadające stosowne uprawnienia określone przez ustawę Prawo budowlane. 15) Pracownicy realizujący zadanie powinni posiadać przygotowanie zawodowe i doświadczenie w zakresie wykonywanych robot. 16) Wszyscy pracownicy muszą być przeszkoleni pod względem BHP i stosować się do tych przepisów. 17) Roboty należy realizować zgodnie z obowiązującymi przepisami BHP przy pracach m.in. na wysokości, montażowych, malarskich itp., oraz ppoż., Polskimi Normami (w szczególności z PN serii PN - IEC 60364) i unijnymi, Warunkami technicznymi wykonywania i odbioru robot budowlano-montażowych tom I, V, Rozporządzeniem w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie - Dz. U. Nr 75 z dnia 15 czerwca 2002r. poz. 690 oraz ustawą Prawo Budowlane i obowiązującymi w tym zakresie przepisami. 18) Materiały dostarczone przez Wykonawcę przed zamontowaniem muszą być odpowiednio składowane i zabezpieczone. 19) Wraz z ofertą muszą być dostarczone świadectwa dopuszczające do stosowania materiały zgodnie z Ustawą z dn r. o wyrobach budowlanych (Dz.U. z 2004 r. Nr 92 poz. 881) oraz aprobaty i atesty. 6. Materiały Ocieplenie wykonane w systemie CAPAROL CAPATECT. izolacja termiczna ścian styropian FS 15 gr. 12 cm, izolacja termiczna cokół FS 20 gr. 12 cm, masa zbrojąca Capatect 190, masa klejąco-szpachlująca Capatect 114, siatka z włókna szklanego Capatect 650, środek gruntujący Capatect 610, 5 S t r o n a

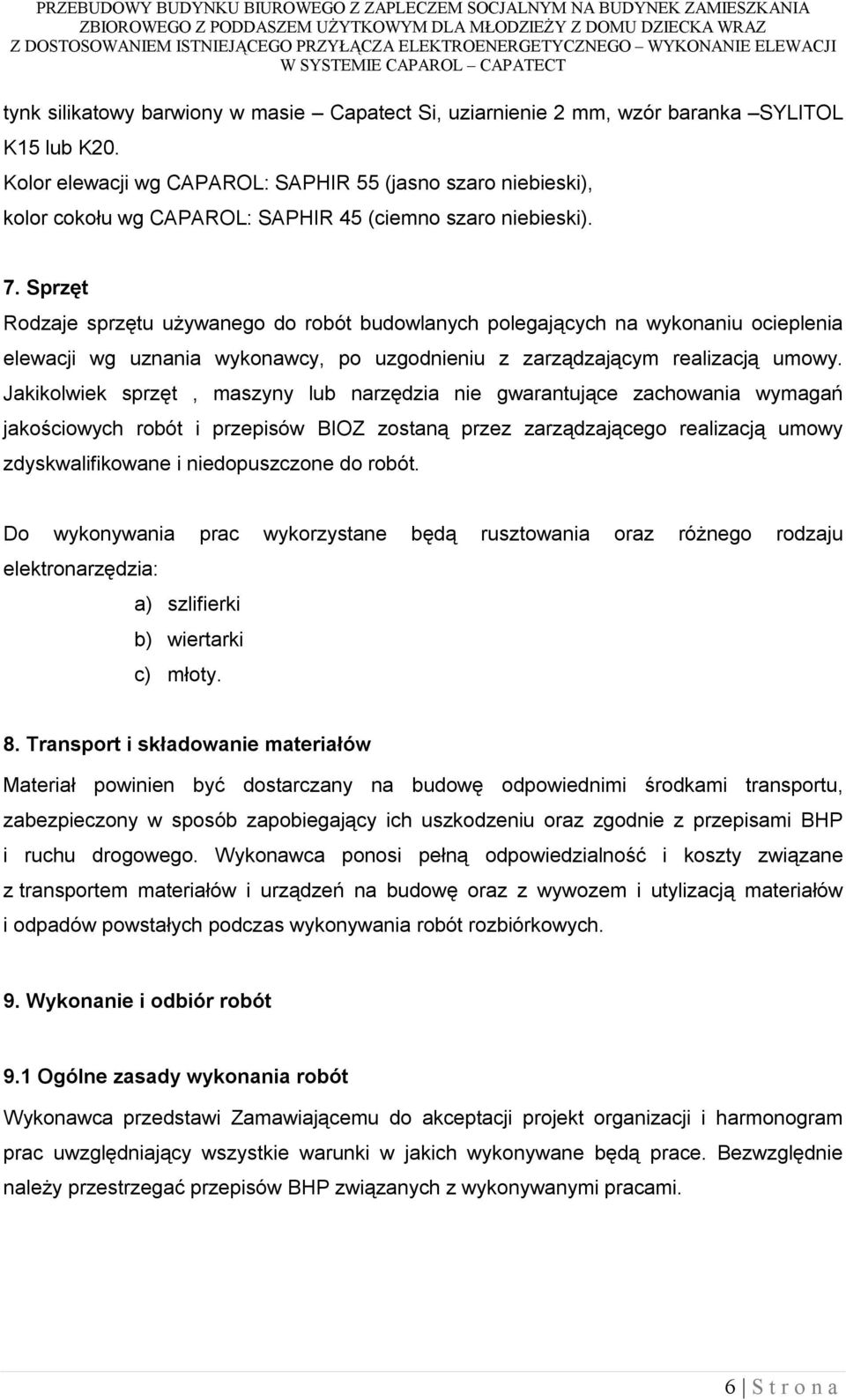

6 tynk silikatowy barwiony w masie Capatect Si, uziarnienie 2 mm, wzór baranka SYLITOL K15 lub K20. Kolor elewacji wg CAPAROL: SAPHIR 55 (jasno szaro niebieski), kolor cokołu wg CAPAROL: SAPHIR 45 (ciemno szaro niebieski). 7. Sprzęt Rodzaje sprzętu używanego do robót budowlanych polegających na wykonaniu ocieplenia elewacji wg uznania wykonawcy, po uzgodnieniu z zarządzającym realizacją umowy. Jakikolwiek sprzęt, maszyny lub narzędzia nie gwarantujące zachowania wymagań jakościowych robót i przepisów BIOZ zostaną przez zarządzającego realizacją umowy zdyskwalifikowane i niedopuszczone do robót. Do wykonywania prac wykorzystane będą rusztowania oraz różnego rodzaju elektronarzędzia: a) szlifierki b) wiertarki c) młoty. 8. Transport i składowanie materiałów Materiał powinien być dostarczany na budowę odpowiednimi środkami transportu, zabezpieczony w sposób zapobiegający ich uszkodzeniu oraz zgodnie z przepisami BHP i ruchu drogowego. Wykonawca ponosi pełną odpowiedzialność i koszty związane z transportem materiałów i urządzeń na budowę oraz z wywozem i utylizacją materiałów i odpadów powstałych podczas wykonywania robót rozbiórkowych. 9. Wykonanie i odbiór robót 9.1 Ogólne zasady wykonania robót Wykonawca przedstawi Zamawiającemu do akceptacji projekt organizacji i harmonogram prac uwzględniający wszystkie warunki w jakich wykonywane będą prace. Bezwzględnie należy przestrzegać przepisów BHP związanych z wykonywanymi pracami. 6 S t r o n a

7 9.2 Kontrola jakości robót Zasady kontroli jakości i robót Wykonawca odpowiedzialny jest za pełną kontrolę robót i jakości materiałów. Wykonawca zapewni odpowiedni system kontroli obejmujący personel, sprzęt, zaopatrzenie i wszystkie urządzenia niezbędne do prowadzenia kontroli robót. Minimalne wymagania co do zakresu badań i ich częstotliwości są określone w ST i normach koniecznych, do wykonania robót zgodnie z PW Pomiary i sprawdzenia Wszystkie sprawdzenia i pomiary będą przeprowadzane zgodnie z wymaganiami norm i instrukcji. Przed przystąpieniem do pomiarów lub sprawdzenia. Wykonawca powiadomi Inspektora nadzoru o rodzaju, miejscu i terminie pomiaru lub sprawdzenia Atesty jakości materiałów i urządzeń Przed wykonaniem badań jakości materiałów przez Wykonawcę, Inspektor nadzoru inwestorskiego może dopuścić do użycia materiały posiadające atest producenta stwierdzający ich pełną zgodność z warunkami podanymi w ST. W przypadku materiałów, dla których atesty są wymagane przez ST, każda partia materiału dostarczona na budowę winna posiadać atest określający w sposób jednoznaczny jej cechy. Produkty przemysłowe muszą posiadać atesty wydane przez producenta, poparte w razie potrzeby wynikami wykonanych przez niego badań. Kopie wyników tych badań będą dostarczone przez Wykonawcę Inspektorowi. Materiały posiadające atesty, a urządzenia ważne legalizacje, mogą być badane w dowolnym czasie. Atesty i legalizacje przechowywane będą na terenie budowy i okazywane Inspektorowi na każde żądanie Dokumenty budowy - Dziennik budowy jest wymaganym dokumentem prawnym obowiązującym Inwestora i Wykonawcę w okresie trwania budowy. Obowiązek prowadzenia dziennika budowy spoczywa na kierowniku budowy ustanowionym z ramienia Wykonawcy. Załączone do dziennika budowy protokoły i inne dokumenty będą oznaczone kolejnym numerem załącznika, opatrzone datą i podpisem Wykonawcy oraz Inspektora. Propozycje, uwagi i wyjaśnienia Wykonawcy, wpisane do dziennika budowy będą przedstawione Inspektorowi do akceptacji. 7 S t r o n a

8 - Decyzje Inspektora wpisane do dziennika budowy Wykonawca podpisuje z uzasadnieniem stanowiska ich przyjęcia. Wpis projektanta do dziennika budowy obliguje Inspektora i Wykonawcę do ustosunkowania się do jego treści. - Dokumenty laboratoryjne - atesty materiałów, orzeczenia o jakości materiałów, recepty robocze i wyniki badań sporządzone przez Wykonawcę będą stanowić załącznik do protokołu odbioru. 9.3 Ogólne zasady odbioru robót Rodzaje odbiorów Roboty podlegają następującym odbiorom robót, dokonywanym przez Inspektora nadzoru: - odbiorowi robót zanikających, - odbiorowi częściowemu, elementów robót, - odbiorowi końcowemu, ostatecznemu, - odbiorowi pogwarancyjnemu Odbiór robót zanikających i ulegających zakryciu Odbiór robót zanikających i ulegających zakryciu polega na finalnej ocenie ilości i jakości wykonywanych robót, które w dalszym procesie realizacji ulegną zakryciu. Odbioru robót dokonuje Inspektor. Gotowość danej części robót zgłasza Wykonawca wpisem do dziennika budowy i jednoczesnym powiadomieniem Inspektora. Odbiór przeprowadzony będzie niezwłocznie, nie później jednak, niż w ciągu 24 godzin od daty zgłoszenia wpisem do dziennika budowy i powiadomieniem o tym fakcie Inspektora Odbiór częściowy Odbiór częściowy polega na ocenie ilości i jakości wykonanych części robót. Odbioru robót dokonuje Inspektor. Gotowość danej części robót do odbioru zgłasza Wykonawca wpisem do dziennika budowy z jednoczesnym powiadomieniem Inspektora. Odbiór przeprowadzony będzie niezwłocznie, nie później jednak, niż w ciągu 2 dni roboczych od daty zgłoszenia wpisem do dziennika budowy i powiadomienia o tym fakcie Inspektora nadzoru inwestorskiego Odbiór końcowy (ostateczny) 8 S t r o n a

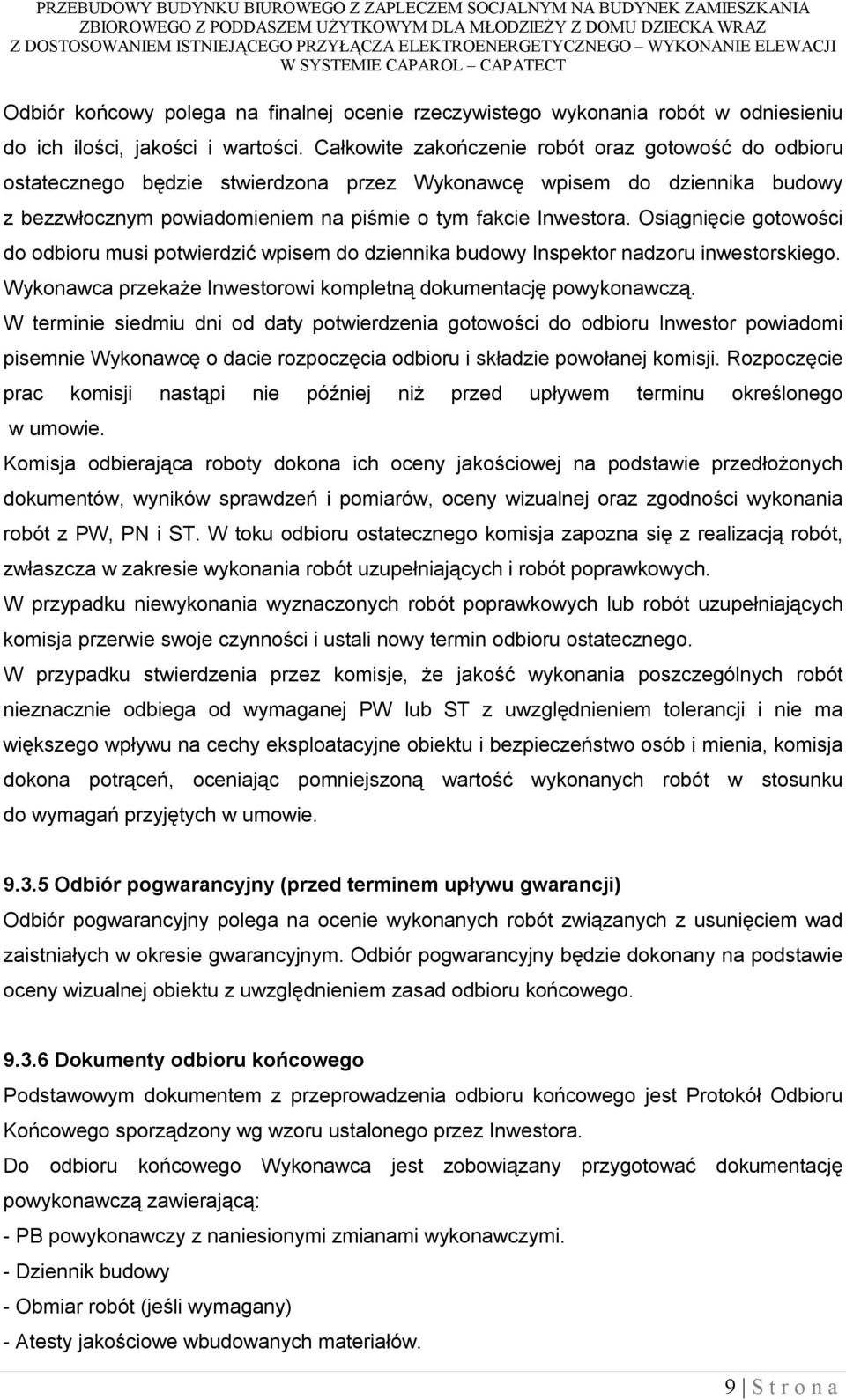

9 Odbiór końcowy polega na finalnej ocenie rzeczywistego wykonania robót w odniesieniu do ich ilości, jakości i wartości. Całkowite zakończenie robót oraz gotowość do odbioru ostatecznego będzie stwierdzona przez Wykonawcę wpisem do dziennika budowy z bezzwłocznym powiadomieniem na piśmie o tym fakcie Inwestora. Osiągnięcie gotowości do odbioru musi potwierdzić wpisem do dziennika budowy Inspektor nadzoru inwestorskiego. Wykonawca przekaże Inwestorowi kompletną dokumentację powykonawczą. W terminie siedmiu dni od daty potwierdzenia gotowości do odbioru Inwestor powiadomi pisemnie Wykonawcę o dacie rozpoczęcia odbioru i składzie powołanej komisji. Rozpoczęcie prac komisji nastąpi nie później niż przed upływem terminu określonego w umowie. Komisja odbierająca roboty dokona ich oceny jakościowej na podstawie przedłożonych dokumentów, wyników sprawdzeń i pomiarów, oceny wizualnej oraz zgodności wykonania robót z PW, PN i ST. W toku odbioru ostatecznego komisja zapozna się z realizacją robót, zwłaszcza w zakresie wykonania robót uzupełniających i robót poprawkowych. W przypadku niewykonania wyznaczonych robót poprawkowych lub robót uzupełniających komisja przerwie swoje czynności i ustali nowy termin odbioru ostatecznego. W przypadku stwierdzenia przez komisje, że jakość wykonania poszczególnych robót nieznacznie odbiega od wymaganej PW lub ST z uwzględnieniem tolerancji i nie ma większego wpływu na cechy eksploatacyjne obiektu i bezpieczeństwo osób i mienia, komisja dokona potrąceń, oceniając pomniejszoną wartość wykonanych robót w stosunku do wymagań przyjętych w umowie Odbiór pogwarancyjny (przed terminem upływu gwarancji) Odbiór pogwarancyjny polega na ocenie wykonanych robót związanych z usunięciem wad zaistniałych w okresie gwarancyjnym. Odbiór pogwarancyjny będzie dokonany na podstawie oceny wizualnej obiektu z uwzględnieniem zasad odbioru końcowego Dokumenty odbioru końcowego Podstawowym dokumentem z przeprowadzenia odbioru końcowego jest Protokół Odbioru Końcowego sporządzony wg wzoru ustalonego przez Inwestora. Do odbioru końcowego Wykonawca jest zobowiązany przygotować dokumentację powykonawczą zawierającą: - PB powykonawczy z naniesionymi zmianami wykonawczymi. - Dziennik budowy - Obmiar robót (jeśli wymagany) - Atesty jakościowe wbudowanych materiałów. 9 S t r o n a

10 - Dokumenty potwierdzające legalizację wbudowanych urządzeń. - Protokóły odbioru robót zanikających. - Dokumenty wymagane Prawem Budowlanym. W przypadku, gdy zdaniem komisji, roboty pod względem przygotowania dokumentacyjnego nie będą gotowe do odbioru ostatecznego, komisja w porozumieniu z Wykonawcą wyznaczy ponowny termin tego odbioru. Wszystkie zarządzone przez komisję roboty poprawkowe lub uzupełniające będą zestawione wg wzoru ustalonego przez Inwestora, wykonane i zgłoszone pismem przez Wykonawcę do odbioru w terminie ustalonym przez komisję Wykonanie docieplenia metodą lekką mokrą system CAPAROL - CAPATECT Wykonanie docieplenia Przed rozpoczęciem robót należy wykonać ocenę podłoża, polegającą na kontroli jego czystości, wilgotności, twardości, nasiąkliwości i równości. Próba odporności na ścieranie ocena stopnia zapylenia, osypywania się powierzchni lub występowania pozostałości wykwitów i spieków za pomocą dłoni lub czarnej, twardej tkaniny. Próba odporności na skrobanie (zadrapanie) wykonanie krzyżowych nacięć i zrywanie powierzchni lub ocena zwartości i nośności podłoża oraz przyczepności istniejących powłok za pomocą rylca. Próba zwilżania ocena chłonności (nasiąkliwości) podłoża za pomocą mokrej szczotki, pędzla lub spryskiwacza. Sprawdzenie równości i gładkości określenie wielkości odchyłek ściany (stropu) od płaszczyzny i kierunku pionowego (poziomego). Dopuszczalne wartości zależne są od rodzaju podłoża (konstrukcje murowe, żelbetowe monolityczne, żelbetowe prefabrykowane, tynkowane). Określone są one w odpowiednich normach przedmiotowych wymienionych. (W specyfikacji technicznej szczegółowej należy odwołać się do norm dotyczących rodzaju podłoża występującego na docieplanym obiekcie). Ilość i rozmieszczenie poddanych badaniom miejsc powinna umożliwić uzyskanie wyników, miarodajnych dla całej powierzchni podłoża na obiekcie. Przygotowanie podłoża Zależnie od typu i stanu podłoża (wynik oceny) należy przygotować je do robót zasadniczych: 10 S t r o n a

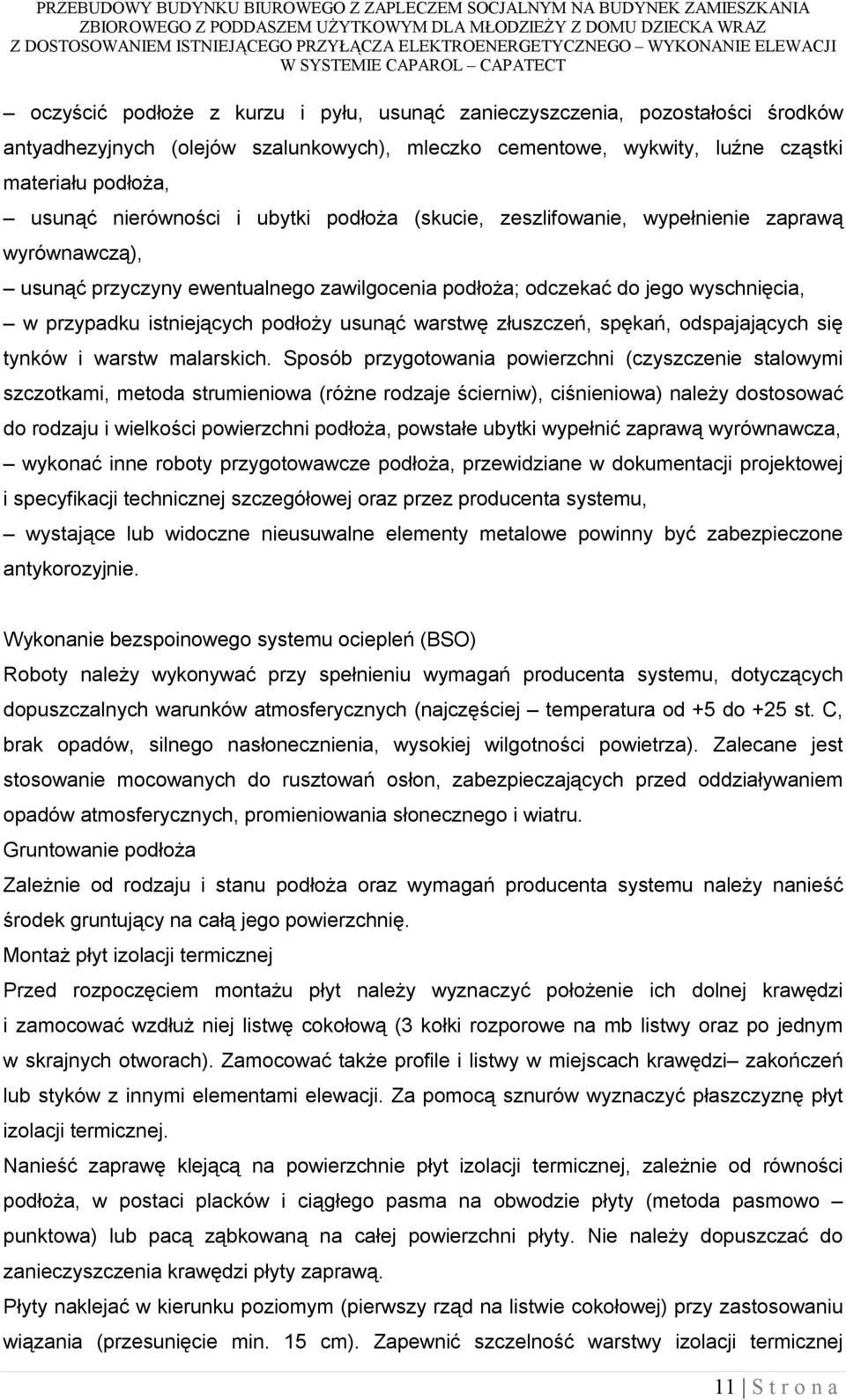

11 oczyścić podłoże z kurzu i pyłu, usunąć zanieczyszczenia, pozostałości środków antyadhezyjnych (olejów szalunkowych), mleczko cementowe, wykwity, luźne cząstki materiału podłoża, usunąć nierówności i ubytki podłoża (skucie, zeszlifowanie, wypełnienie zaprawą wyrównawczą), usunąć przyczyny ewentualnego zawilgocenia podłoża; odczekać do jego wyschnięcia, w przypadku istniejących podłoży usunąć warstwę złuszczeń, spękań, odspajających się tynków i warstw malarskich. Sposób przygotowania powierzchni (czyszczenie stalowymi szczotkami, metoda strumieniowa (różne rodzaje ścierniw), ciśnieniowa) należy dostosować do rodzaju i wielkości powierzchni podłoża, powstałe ubytki wypełnić zaprawą wyrównawcza, wykonać inne roboty przygotowawcze podłoża, przewidziane w dokumentacji projektowej i specyfikacji technicznej szczegółowej oraz przez producenta systemu, wystające lub widoczne nieusuwalne elementy metalowe powinny być zabezpieczone antykorozyjnie. Wykonanie bezspoinowego systemu ociepleń (BSO) Roboty należy wykonywać przy spełnieniu wymagań producenta systemu, dotyczących dopuszczalnych warunków atmosferycznych (najczęściej temperatura od +5 do +25 st. C, brak opadów, silnego nasłonecznienia, wysokiej wilgotności powietrza). Zalecane jest stosowanie mocowanych do rusztowań osłon, zabezpieczających przed oddziaływaniem opadów atmosferycznych, promieniowania słonecznego i wiatru. Gruntowanie podłoża Zależnie od rodzaju i stanu podłoża oraz wymagań producenta systemu należy nanieść środek gruntujący na całą jego powierzchnię. Montaż płyt izolacji termicznej Przed rozpoczęciem montażu płyt należy wyznaczyć położenie ich dolnej krawędzi i zamocować wzdłuż niej listwę cokołową (3 kołki rozporowe na mb listwy oraz po jednym w skrajnych otworach). Zamocować także profile i listwy w miejscach krawędzi zakończeń lub styków z innymi elementami elewacji. Za pomocą sznurów wyznaczyć płaszczyznę płyt izolacji termicznej. Nanieść zaprawę klejącą na powierzchnie płyt izolacji termicznej, zależnie od równości podłoża, w postaci placków i ciągłego pasma na obwodzie płyty (metoda pasmowo punktowa) lub pacą ząbkowaną na całej powierzchni płyty. Nie należy dopuszczać do zanieczyszczenia krawędzi płyty zaprawą. Płyty naklejać w kierunku poziomym (pierwszy rząd na listwie cokołowej) przy zastosowaniu wiązania (przesunięcie min. 15 cm). Zapewnić szczelność warstwy izolacji termicznej 11 S t r o n a

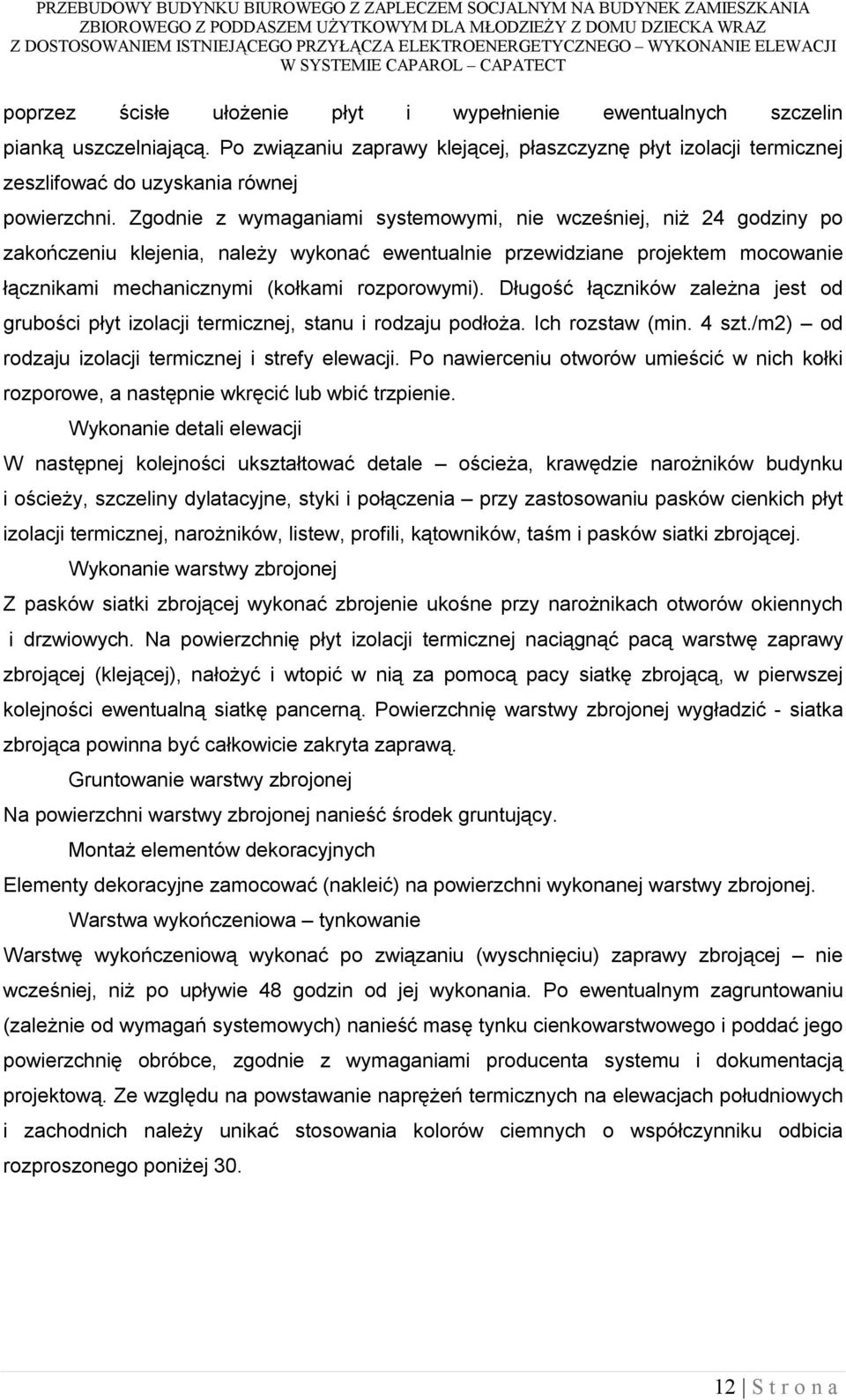

12 poprzez ścisłe ułożenie płyt i wypełnienie ewentualnych szczelin pianką uszczelniającą. Po związaniu zaprawy klejącej, płaszczyznę płyt izolacji termicznej zeszlifować do uzyskania równej powierzchni. Zgodnie z wymaganiami systemowymi, nie wcześniej, niż 24 godziny po zakończeniu klejenia, należy wykonać ewentualnie przewidziane projektem mocowanie łącznikami mechanicznymi (kołkami rozporowymi). Długość łączników zależna jest od grubości płyt izolacji termicznej, stanu i rodzaju podłoża. Ich rozstaw (min. 4 szt./m2) od rodzaju izolacji termicznej i strefy elewacji. Po nawierceniu otworów umieścić w nich kołki rozporowe, a następnie wkręcić lub wbić trzpienie. Wykonanie detali elewacji W następnej kolejności ukształtować detale ościeża, krawędzie narożników budynku i ościeży, szczeliny dylatacyjne, styki i połączenia przy zastosowaniu pasków cienkich płyt izolacji termicznej, narożników, listew, profili, kątowników, taśm i pasków siatki zbrojącej. Wykonanie warstwy zbrojonej Z pasków siatki zbrojącej wykonać zbrojenie ukośne przy narożnikach otworów okiennych i drzwiowych. Na powierzchnię płyt izolacji termicznej naciągnąć pacą warstwę zaprawy zbrojącej (klejącej), nałożyć i wtopić w nią za pomocą pacy siatkę zbrojącą, w pierwszej kolejności ewentualną siatkę pancerną. Powierzchnię warstwy zbrojonej wygładzić - siatka zbrojąca powinna być całkowicie zakryta zaprawą. Gruntowanie warstwy zbrojonej Na powierzchni warstwy zbrojonej nanieść środek gruntujący. Montaż elementów dekoracyjnych Elementy dekoracyjne zamocować (nakleić) na powierzchni wykonanej warstwy zbrojonej. Warstwa wykończeniowa tynkowanie Warstwę wykończeniową wykonać po związaniu (wyschnięciu) zaprawy zbrojącej nie wcześniej, niż po upływie 48 godzin od jej wykonania. Po ewentualnym zagruntowaniu (zależnie od wymagań systemowych) nanieść masę tynku cienkowarstwowego i poddać jego powierzchnię obróbce, zgodnie z wymaganiami producenta systemu i dokumentacją projektową. Ze względu na powstawanie naprężeń termicznych na elewacjach południowych i zachodnich należy unikać stosowania kolorów ciemnych o współczynniku odbicia rozproszonego poniżej S t r o n a

13 kontrola, badania oraz odbiór prac dociepleniowych Badania w czasie robót. Jakość i funkcjonalność BSO zależy od prawidłowości wykonania wszystkich kolejnych etapów systemowo określonych robót. Z tego względu, w czasie wykonywania robót szczególnie ważna jest bieżąca kontrola robót zanikających (ulegających zakryciu). Dotyczy to przede wszystkim: Kontroli przygotowania podłoża nośności, czystości, wilgotności, nasiąkliwości (wykonania warstwy gruntującej), równości powierzchni, Kontroli jakości klejenia płyt izolacji termicznej montażu profili cokołowych, przyklejenia płyt na powierzchni i krawędziach, szczelności styków płyt, wypełnienia szczelin, czystości krawędzi płyt, ukształtowania detali elewacji dylatacji, styków i połączeń, Kontroli wykonania mocowania mechanicznego rozmieszczenia i rozstawu kołków rozporowych, położenia talerzyków (krążków) wobec płaszczyzny płyt (w płaszczyźnie lub do 1 mm poza nią), Kontroli wykonania warstwy zbrojonej zbrojenia ukośnego otworów, zabezpieczenia krawędzi, wielkości zakładów siatki, pokrycia siatki zbrojącej, grubości warstwy i jakości powierzchni warstwy zbrojonej, wykonania jej gruntowania, mocowania profili. Wykonanie systemu nie powinno powodować szkodliwych pęknięć w warstwie zbrojonej, tzn. pęknięć na połączeniach płyt i/lub pęknięć o szerokości większej niż 0,2 mm, Kontroli wykonania gruntowania powierzchni warstwy zbrojonej sprawdzenie zakresu wykonania (w przypadku systemowego wymagania), Kontroli wykonania warstwy wykończeniowej: tynku pod względem jednolitości, równości, koloru, faktury, malowania pod względem jednolitości i koloru. okładzin-pod względem jakości mocowania z godnie z wytycznymi,równomiernego rozmieszczenia elementów na elewacji oraz kolorystyki. Badania w czasie odbioru robót. Zakres i warunki wykonywania badań. Badania w czasie odbioru robót przeprowadza się celem oceny spełnienia wszystkich wymagań, dotyczących robót ociepleniowych, w szczególności w zakresie: zgodności z dokumentacją projektową i specyfikacją techniczną (szczegółową) wraz z wprowadzonymi zmianami naniesionymi w dokumentacji powykonawczej, jakości zastosowanych materiałów i wyrobów, prawidłowości przygotowania podłoża, prawidłowości wykonania ocieplenia i szczegółów systemu ociepleniowego. 13 S t r o n a

14 Przy badaniach w czasie odbioru robót należy wykorzystywać wyniki badań dokonanych przed przystąpieniem do robót i w trakcie ich wykonywania. Przed przystąpieniem do badań przy odbiorze należy na wstępie sprawdzić na podstawie dokumentów czy załączone wyniki badań dokonanych przed przystąpieniem do robót potwierdzają, że przygotowane podłoża nadawały się do wykonania robót ociepleniowych. Do badań odbiorowych należy przystąpić po całkowitym zakończeniu robót. 14. Jednostki obmiarowe Jednostkami obmiarowymi są: - rusztowania m2 - ocieplenie ścian m2 - ocieplenie ościeży m2 15. Podstawa płatności Ogólne wymagania dotyczące podstawy płatności robót podano w Specyfikacji Istotnych warunków Zamówienia Zasady rozliczenia i płatności Cena uwzględnia wszystkie czynności, wymagania i badania składające się na wykonanie, zakresu prac określonych w umowie. Cena obejmuje: - robociznę, - wartość zużytych materiałów wraz z kosztami ich zakupu, - wartość pracy sprzętu wraz z kosztami jednorazowymi (sprowadzenia sprzętu na plac budowy i z powrotem, montaż i demontaż na stanowisku pracy), - koszty pośrednie, w skład których wchodzą: płace personelu i kierownictwa zakładu, pracowników nadzoru i laboratorium, wydatki dotyczące b h p, usługi obce na rzecz budowy, ubezpieczenia, koszty zarządu przedsiębiorstwa Wykonawcy, koszty eksploatacji zaplecza, - zysk kalkulacyjny zawierający ewentualne ryzyko Wykonawcy z tytułu wydatków, które mogą wystąpić w czasie realizacji robót. Podstawą do wystawienia faktury za wykonanie robót będzie, potwierdzony przez inspektora nadzoru, protokół częściowego wykonania i odbioru robót ustalony w oparciu o procentowe zaawansowanie robót w danej branży dla poszczególnych elementów robót. Szczegóły rozliczenia Wykonawcy z Inwestorem regulują zapisy umowy. 14 S t r o n a

15 16. Przepisy związane 16.1 Normy Mają zastosowanie wszystkie związane z tym tematem normy polskie ( PN) i branżowe (BN ) w tym w szczególności NORMY : 1. PN-88/B Materiały budowlane. Woda do betonu i zapraw 2. PN- 70/B Roboty tynkowe. Tynki zwykłe. Wymagania i badania przy odbiorze. 3. Karty techniczne producenta farb i zapraw CAPAROL 4. PN-B-2760 Materiały izolacji przeciwwilgociowej. 5.PN-EN-13165:2003 Wyroby do izolacji cieplnej w budownictwie. Wyroby ze sztywnej pianki poliuretanowej (PUR) produkowane fabrycznie. Specyfikacje Inne dokumenty i instrukcje 1. Warunki techniczne wykonania i odbioru robót budowlano- montażowych tom I część 4 wydawnictwo ARKADY 1990 rok. 2. Przepisy bhp przy robotach budowlanych i transportowych. 3. Instrukcje techniczne producenta zastosowanych materiałów. 4. Specyfikacja Istotnych Warunków Zamówienia 5. Projekt 15 S t r o n a
