1 ZAWARTOŚĆ OPRACOWANIA I. OPIS TECHNICZNY Dane ogólne Przedmiot i zakres opracowania Podstawa techniczna opracowania Opis i zakres inwentaryzacji Zasilanie obiektu i układ pomiarowy Rozdzielnia Główna RG Szafa automatyki RA Rozdzielnia R Rozdzielnia R Rozdzielnia R Instalacja oświetlenia podstawowego i awaryjnego Instalacja gniazd wtykowych Instalacja siły Instalacja odgromowa Ochrona przeciwporażeniowa Ochrona przeciwprzepięciowa RYSUNKI E-1 Elewacja tablicy RG E-2 Elawacja tablicy RA E-3 Elewacja tablicy R1 E-4 Elewacja tablicy R2 E-5 Elewacja tablicy R3 E-6 Plan instalacji elektrycznych Rzut Parteru Budynek Stacji E-7 Plan instalacji elektrycznych Rzut Antresoli Budynek Stacji E-8 Plan instalacji elektrycznych Tunel E-9 Plan instalacji elektrycznych - Kolumna E-10 Schemat ideowy instalacji elektrycznej 2

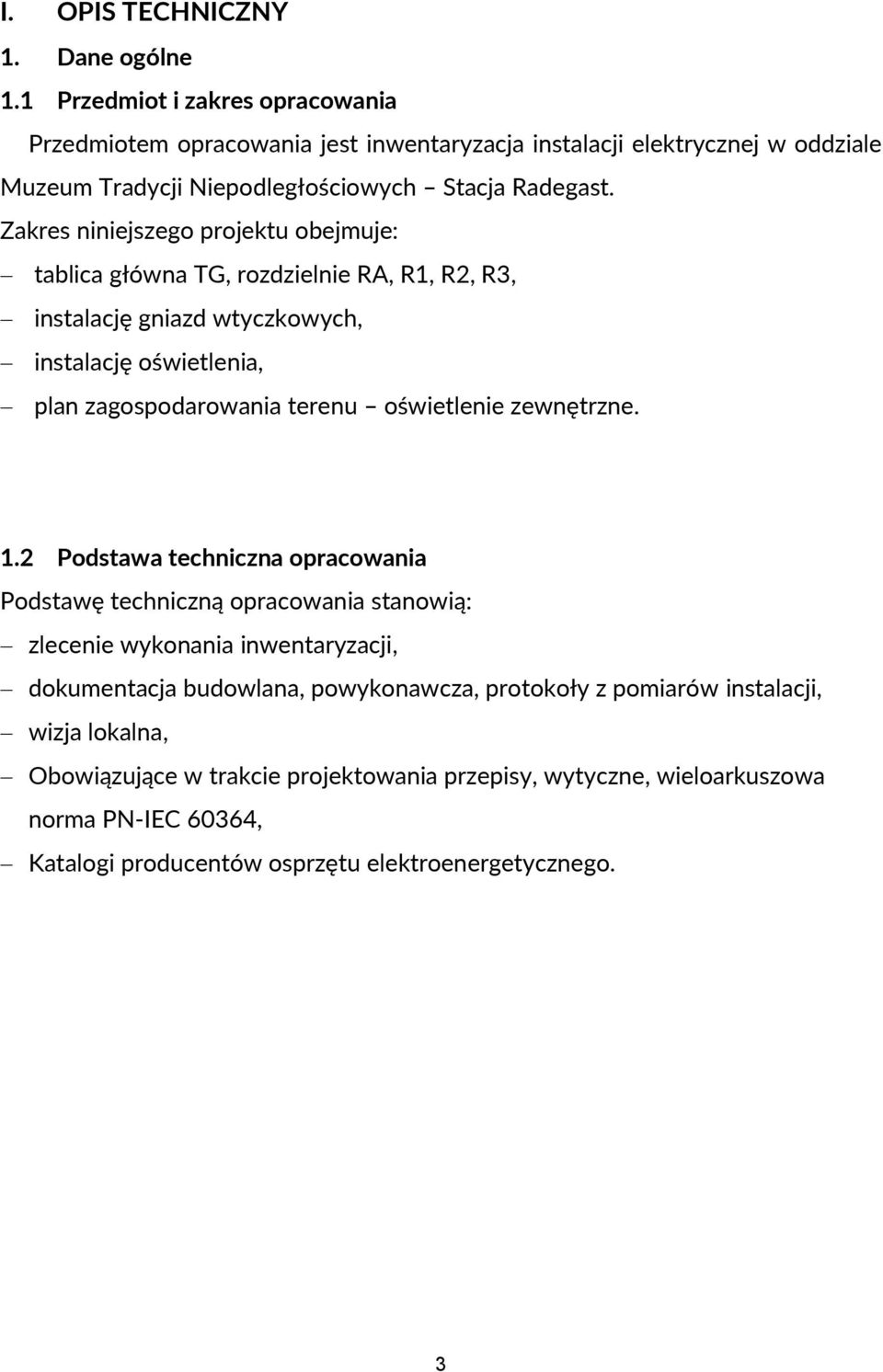

2 I. OPIS TECHNICZNY 1. Dane ogólne 1.1 Przedmiot i zakres opracowania Przedmiotem opracowania jest inwentaryzacja instalacji elektrycznej w oddziale Muzeum Tradycji Niepodległościowych Stacja Radegast. Zakres niniejszego projektu obejmuje: tablica główna TG, rozdzielnie RA, R1, R2, R3, instalację gniazd wtyczkowych, instalację oświetlenia, plan zagospodarowania terenu oświetlenie zewnętrzne. 1.2 Podstawa techniczna opracowania Podstawę techniczną opracowania stanowią: zlecenie wykonania inwentaryzacji, dokumentacja budowlana, powykonawcza, protokoły z pomiarów instalacji, wizja lokalna, Obowiązujące w trakcie projektowania przepisy, wytyczne, wieloarkuszowa norma PN-IEC 60364, Katalogi producentów osprzętu elektroenergetycznego. 3

3 1.3 Dane obiektu Muzeum Tradycji Niepodległościowych oddział Stacja Radegast Ul. Stalowa 1, Łódź Budynek stacji Budynek jednokondygnacyjny, niepodpiwniczony. Powierzchnia zabudowy z rampami: 690,93 m2 Powierzchnia zabudowy budynku: 255,38 m2 Kubatura 1 272,68 m3 Długość i szerokość budynku: dł. 31,5m, szer. 8,1m Wysokość obiektu 7,71 (budynek 6,62m) Kategoria budynku: ZL1 Klasa odporności pożarowej: D Budynek zaliczany do budynków niskich. Powierzchnia strefy pożarowej: 259,26 m2 Gęstość obciążenia pożarowego poniżej 500MJ/m2 Budynek Tunelu Budynek parterowy, konstrukcja żelbetowa Powierzchnia zabudowy 900 m2 Powierzchnia użytkowa 820 m2 Kubatura m3 Kategoria budynku: ZL1 Klasa odporności pożarowej: D Budynek zaliczany do budynków niskich. Kolumna pamięci Konstrukcja żelbetowa Powierzchnia zabudowy 255 m2 Powierzchnia całkowita 255 m2 Powierzchnia użytkowa - 45 m2 Kubatura 515 m3 4

4 Wysokość 25,42 m Kategoria budynku: ZL1 Klasa odporności pożarowej: D Budynek zaliczany do budynków średnio-wysokich. 2 Opis i zakres inwentaryzacji Przedmiotem opracowania jest inwentaryzacja instalacji elektrycznej budynku stacji, tunelu oraz oświetlenia zewnętrznego. Zakres opracowania zawiera rzuty budynków oraz widoki rozdzielnic i schemat zasilania obiektów. 2.1 Zasilanie obiektu i układ pomiarowy Obiekt jest zasilany ze złącza kablowego zlokalizowanego przy schodach komina wieńczącego tunel. W złączu kablowym jest zlokalizowany układ pomiarowy przystosowany do zdalnego odczytu. Ze złącza kablowego jest zasilona znajdująca się obok rozdzielnia główna - RG. Wg. dokumentacji rozdzielnia powinna być zasilona kablem 5xYLY 50mm2 ze złącza kablowego, z uwagi na brak dostępu i widoczności podanych informacji nie zweryfikowano. 2.2 Rozdzielnia Główna RG Tablica jest zlokalizowana obok schodów prowadzących do kolumny. Rozdzielnia główna jest wyposażona w rozłącznik mocy LEGRAND DPX 160A, zabezpieczenie przepięciowe DEHNventil TNS oraz aparaty modułowe: wyłączniki nadprądowe, różnicowo-prądowe, zegar sterujący, styczniki. Z rozdzielni głównej jest zasilony budynek stacji rozdzielnia R1, wg posiadanej dokumentacji rozdzielnia R1 jest zasilona kablem YKY 5 x 25mm2. Kabel jest zabezpieczony rozłącznikiem bezpiecznikowym RB00 z wkładkami 50A. 5

5 Z rozdzielni głównej jest zasilone i sterowane programowalnym zegarem oraz czujnikiem zmierzchu oświetlenie zewnętrzne: Oświetlenie komina 4 x naświetlacz na kominie Oświetlenie zewnętrzne wzdłuż tunelu 12 x Lampa gruntowa 150cm. Oświetlenie zewnętrzne znajdujące się wewnątrz poręczy schodów znajdujących się przy kominie W rozdzielni znajdują się obwody zasilające: Oświetlenie wewnętrzne tunelu 3 obwody 25A Naświetlacze sterowane czujkami ruchu w tunelu Oświetlenie wewnętrzne tunelu 2 obwody 10A Oprawy owalne przy posadzce Szafę automatyki sterującą scenami świetlnymi wewnątrz komina. Zasilacz buforowy do czujek liniowych instalacji SSP. 2.3 Szafa automatyki RA Szafa automatyki jest zasilona z rozdzielni głównej. Szafa zawiera modułowy osprzęt sterujący pracą opraw świetlnych wewnątrz komina realizujących zaprogramowany scenariusz oświetlenia. Oprawy oświetleniowe posiadają 6 wyłączników różnicowo-prądowych. Automatyka jest oparta o sterowniki programowalne systemu KNX firmy JUNG. Sterowniki JUNG 3602 ściemniacze oświetlenia są połączone szeregowo magistralą RS485, zasilane z modułu głównego. Programowanie systemu odbywa się za pomocą dedykowanego modułu komunikacji. W momencie sporządzania inwentaryzacji system nie pracował poprawnie, niektóre grupy lamp nie uruchamiały się. System wymaga sprawdzenia i naprawy. 2.4 Rozdzielnia R1 Rozdzielnia R1 jest zasilana bezpośrednio z główne tablicy kablem YKY 5 x 25 mm2. Kabel jest zabezpieczony rozłącznikiem bezpiecznikowym RB00 z wkładkami 50A. Rozdzielnia R1 znajduje się w pomieszczeniu ochrony budynku 6

6 stacji, jest zabudowana w plastikowej obudowie i posiada osprzęt modułowy. Rozdzielnia zasila podrozdzielnie R2 i R3. Wewnątrz obudowy znajdują się zabezpieczenia i styczniki sterujące pracą oświetlenia zewnętrznego znajdującego się na murze zewnętrznym, przy macewach oraz na zewnątrz budynku stacji. Sterowanie odbywa się za pomocą zegara oraz czujnika zmierzchu. 2.5 Rozdzielnia R2 Rozdzielnia znajduje się w pomieszczeniu ochrony budynku stacji, jest zabudowana w plastikowej obudowie i posiada osprzęt modułowy. Tablica jest zasilona z rozdzielni R1 kablem YDY 5x10mm2. Tablica zawiera zabezpieczenia wszystkich obwodów wewnętrznych budynku stacji ( oświetlenie podstawowe, oświetlenie ekspozycji, gniazda wtyczkowe, zasilenie układu wentylacji). Obok tablicy jest zabudowana skrzynka sterująca pracą oświetlenia. 2.6 Rozdzielnia R3 Rozdzielnia R3 jest zlokalizowana za macewami w miejscu oznaczonym na planie. Rozdzielnia jest zabudowana w obudowie plastikowej o wymaganej klasie odporności i posiada osprzęt modułowy. Tablica pełni funkcję dodatkowego zasilania w czasie imprez okolicznościowych. W tablicy zabudowano gniazda wtyczkowe (trójfazowe oraz jednofazowe). Rozdzielnia jest zasilona z tablicy R1 przez kabel YAKY 4x35mm2 pełniący kiedyś funkcję podstawowego zasilacza budynku stacji. Na murze zlokalizowano puszkę przyłączeniową w której połączono istniejący kabel z zasilaczem tablicy R3 (YKY 4x10). Trasa zasilania została poprowadzona po murze wewnątrz rury ochronnej. 7

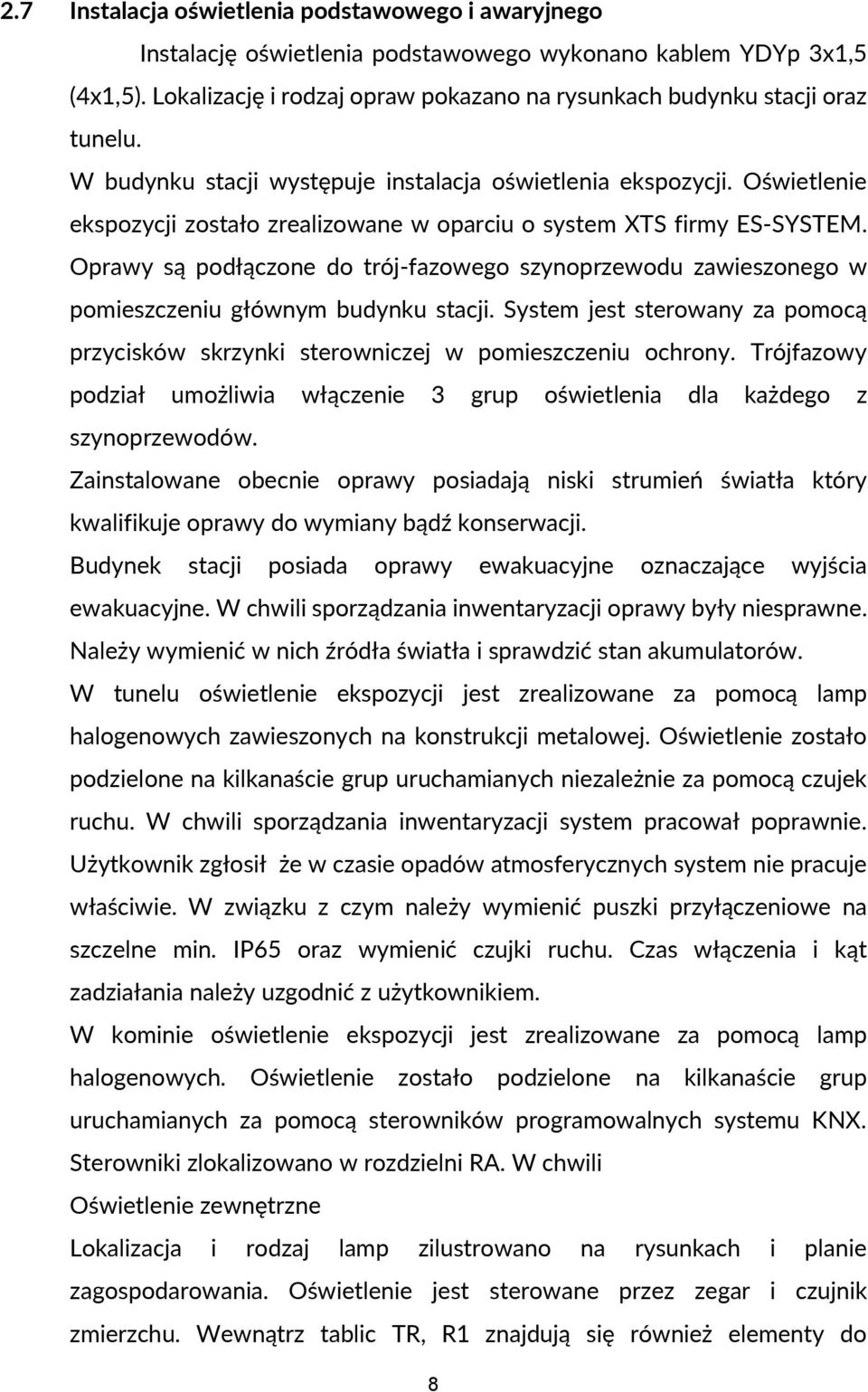

7 2.7 Instalacja oświetlenia podstawowego i awaryjnego Instalację oświetlenia podstawowego wykonano kablem YDYp 3x1,5 (4x1,5). Lokalizację i rodzaj opraw pokazano na rysunkach budynku stacji oraz tunelu. W budynku stacji występuje instalacja oświetlenia ekspozycji. Oświetlenie ekspozycji zostało zrealizowane w oparciu o system XTS firmy ES-SYSTEM. Oprawy są podłączone do trój-fazowego szynoprzewodu zawieszonego w pomieszczeniu głównym budynku stacji. System jest sterowany za pomocą przycisków skrzynki sterowniczej w pomieszczeniu ochrony. Trójfazowy podział umożliwia włączenie 3 grup oświetlenia dla każdego z szynoprzewodów. Zainstalowane obecnie oprawy posiadają niski strumień światła który kwalifikuje oprawy do wymiany bądź konserwacji. Budynek stacji posiada oprawy ewakuacyjne oznaczające wyjścia ewakuacyjne. W chwili sporządzania inwentaryzacji oprawy były niesprawne. Należy wymienić w nich źródła światła i sprawdzić stan akumulatorów. W tunelu oświetlenie ekspozycji jest zrealizowane za pomocą lamp halogenowych zawieszonych na konstrukcji metalowej. Oświetlenie zostało podzielone na kilkanaście grup uruchamianych niezależnie za pomocą czujek ruchu. W chwili sporządzania inwentaryzacji system pracował poprawnie. Użytkownik zgłosił że w czasie opadów atmosferycznych system nie pracuje właściwie. W związku z czym należy wymienić puszki przyłączeniowe na szczelne min. IP65 oraz wymienić czujki ruchu. Czas włączenia i kąt zadziałania należy uzgodnić z użytkownikiem. W kominie oświetlenie ekspozycji jest zrealizowane za pomocą lamp halogenowych. Oświetlenie zostało podzielone na kilkanaście grup uruchamianych za pomocą sterowników programowalnych systemu KNX. Sterowniki zlokalizowano w rozdzielni RA. W chwili Oświetlenie zewnętrzne Lokalizacja i rodzaj lamp zilustrowano na rysunkach i planie zagospodarowania. Oświetlenie jest sterowane przez zegar i czujnik zmierzchu. Wewnątrz tablic TR, R1 znajdują się również elementy do 8

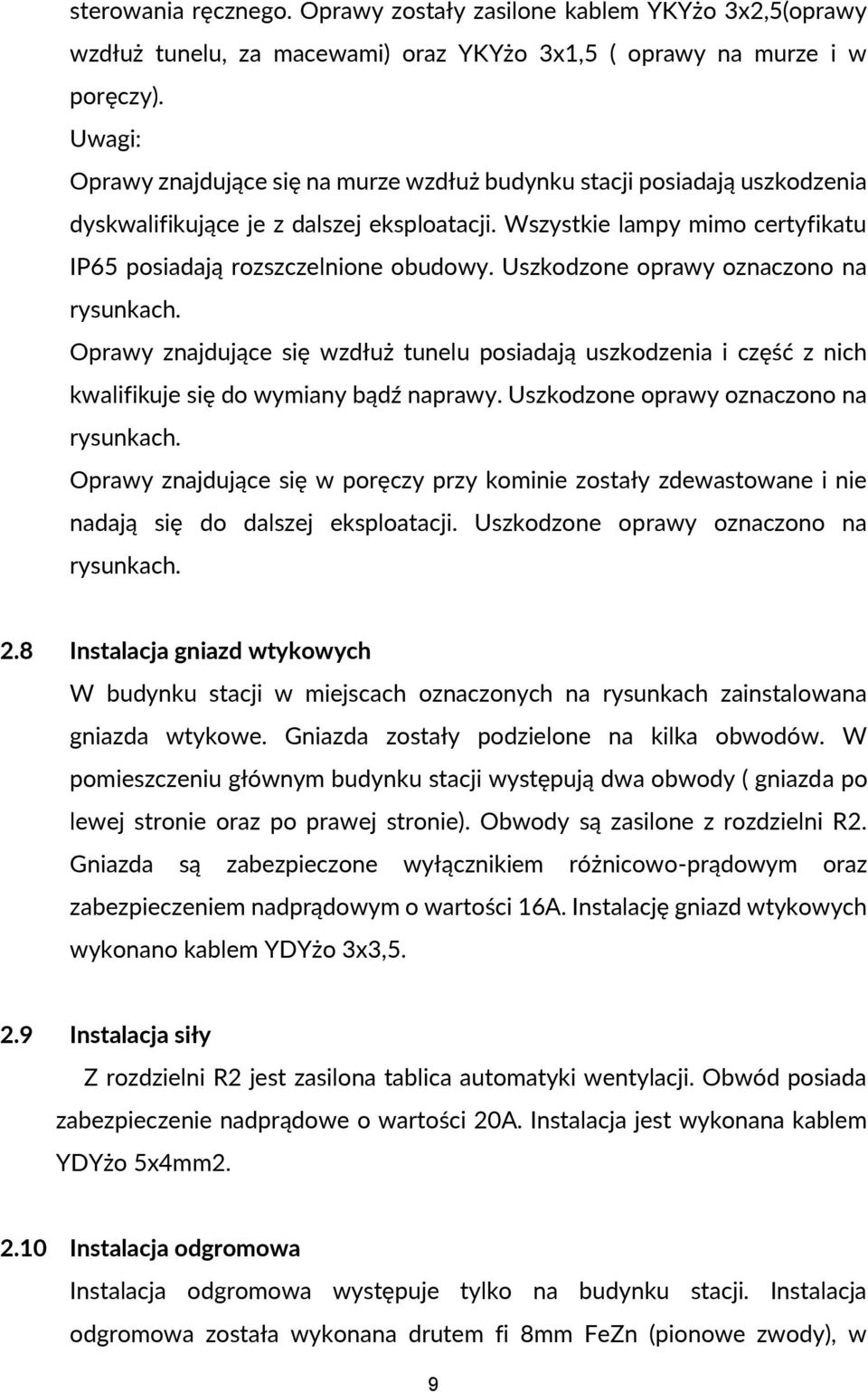

8 sterowania ręcznego. Oprawy zostały zasilone kablem YKYżo 3x2,5(oprawy wzdłuż tunelu, za macewami) oraz YKYżo 3x1,5 ( oprawy na murze i w poręczy). Uwagi: Oprawy znajdujące się na murze wzdłuż budynku stacji posiadają uszkodzenia dyskwalifikujące je z dalszej eksploatacji. Wszystkie lampy mimo certyfikatu IP65 posiadają rozszczelnione obudowy. Uszkodzone oprawy oznaczono na rysunkach. Oprawy znajdujące się wzdłuż tunelu posiadają uszkodzenia i część z nich kwalifikuje się do wymiany bądź naprawy. Uszkodzone oprawy oznaczono na rysunkach. Oprawy znajdujące się w poręczy przy kominie zostały zdewastowane i nie nadają się do dalszej eksploatacji. Uszkodzone oprawy oznaczono na rysunkach. 2.8 Instalacja gniazd wtykowych W budynku stacji w miejscach oznaczonych na rysunkach zainstalowana gniazda wtykowe. Gniazda zostały podzielone na kilka obwodów. W pomieszczeniu głównym budynku stacji występują dwa obwody ( gniazda po lewej stronie oraz po prawej stronie). Obwody są zasilone z rozdzielni R2. Gniazda są zabezpieczone wyłącznikiem różnicowo-prądowym oraz zabezpieczeniem nadprądowym o wartości 16A. Instalację gniazd wtykowych wykonano kablem YDYżo 3x3, Instalacja siły Z rozdzielni R2 jest zasilona tablica automatyki wentylacji. Obwód posiada zabezpieczenie nadprądowe o wartości 20A. Instalacja jest wykonana kablem YDYżo 5x4mm Instalacja odgromowa Instalacja odgromowa występuje tylko na budynku stacji. Instalacja odgromowa została wykonana drutem fi 8mm FeZn (pionowe zwody), w 9

9 miejscach oznaczonych na rysunkach znajdują się złącza kontrolne. Uziom otokowy wg wykonanych badań posiada odpowiednią rezystancję. 3 Ochrona przeciwporażeniowa W ramach środków dodatkowej ochrony przeciwporażeniowej zaprojektowano samoczynne wyłączenie zasilania zrealizowane za pomocą wyłączników różnicowoprądowych o prądzie różnicowym IN = 30mA, a także bezpieczników topikowych i szybkich wyłączników instalacyjnych. 4 Ochrona przeciwprzepięciowa Dla zachowania skutecznej ochrony przepięciowej o stopniu klasy B umieszczono ochronniki klasy B w tablicy głównej RG. mgr inż. Ziemowit Goździk 10
