2 Drzwi o zwiększonej odporności na włamanie Okładziny do drzwi o zwiększonej odporności na włamanie Drzwi zewnętrzne Kasety do drzwi przesuwnych Drzwi wewnętrzne Mood Wood Drewniane drzwi wewnętrzne przeciwpożarowe Drzwi przeciwpożarowe Drzwi wielozadaniowe Bramy garażowe uchylne up & over i segmentowe Sejfy i szafy o zwiększonej odporności na włamanie numero verde Tło oraz kontekst estetyczny zdjęć drzwi służy jako inspiracja i w związku z tym niektóre elementy ze zdjęć (takie, jak gzymsy, elementy wykończenia, dodatki) mogą nie być dostępne lub dostępne na specjalne zamówienie.

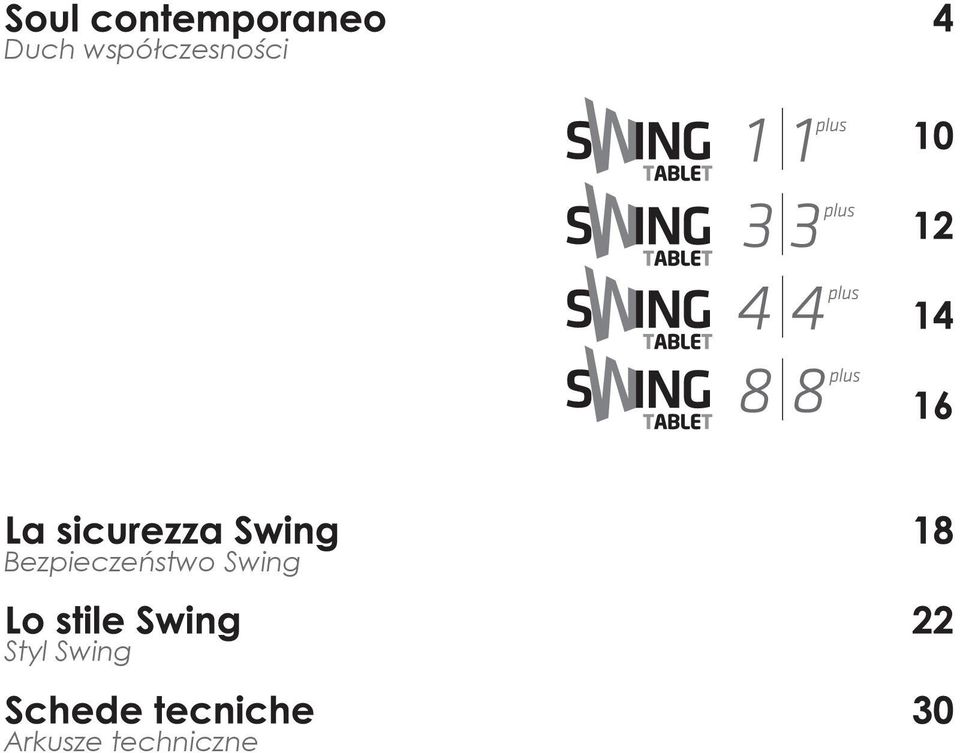

3 Duch współczesności Bezpieczeństwo Swing Styl Swing Arkusze techniczne

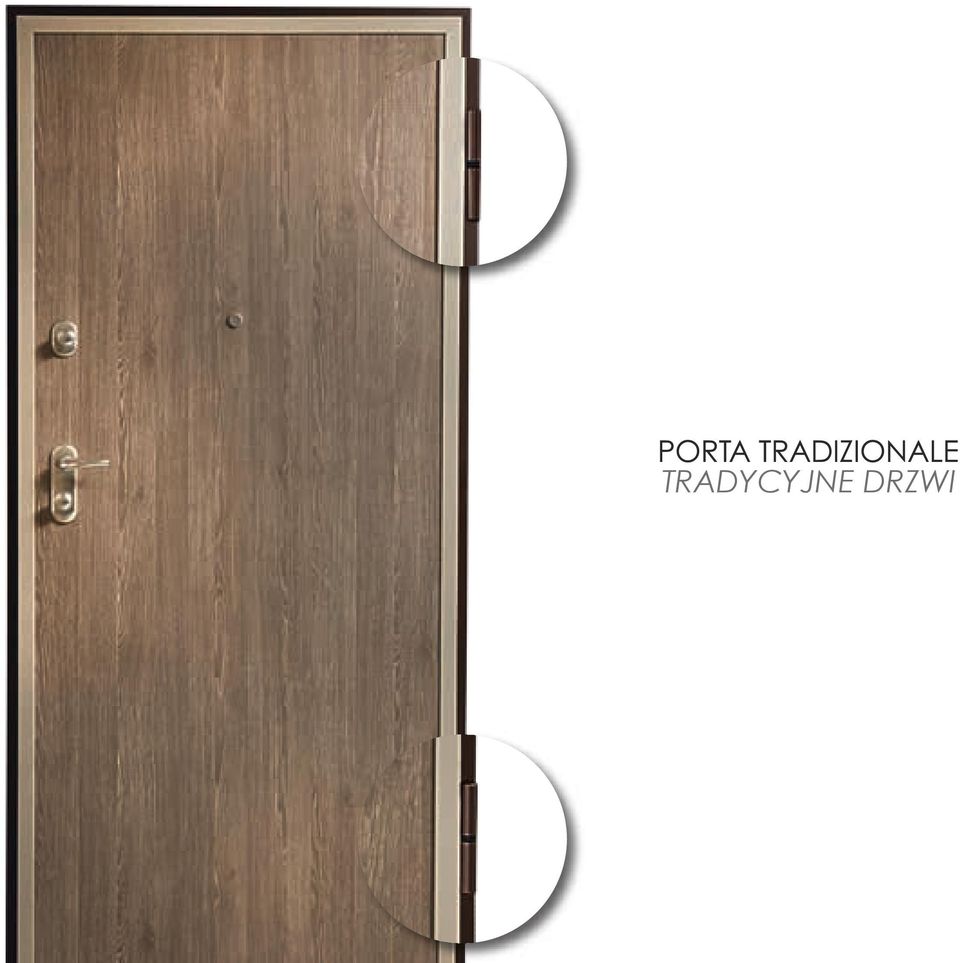

4 TRADYCYJNE DRZWI

5

6 Duch współczesności Z Dierre rodzą się pomysły nawet kiedy przestrzeń jest ograniczona. Powstaje Swing Tablet, oryginalne połączenie designu, funkcjonalności i bezpieczeństwa. Modne, niezbędne, młode, Swing Tablet to drzwi o zwiększonej odporności na włamanie z ukrytymi zawiasami i otwarciem 110º. Zaprojektowane z myślą o domach gdzie wszystkie powierzchnie, nawet te przy wejściu są zoptymalizowane i mądrze wykorzystane. Nowe drzwi to interpretacja współczesnych trendów i stylu w postaci mocnego charakteru i udoskonalenia w minimalistycznym stylu.

7 OGRANICZNIK OTWARCIA SKRZYDŁA UKRYTY ZAWIAS OTWARCIE 110º RYGIEL SWING

8 Inteligentne, proste, bezpieczne, Swing Tablet są owocem ekskluzywnej technologii, pozwalającej na połączenie pierwszorzędnego wykonania z mniejszą grubością i ograniczonymi kosztami. Wyjątkowa struktura wewnątrz metalowego rdzenia z podwójnych arkuszy gwarantuje: 4 Standardową wartość U 1.3 w/m2k Standardową dźwiękoszczelność 40 db* Certyfikat odporności na włamania klasy 4 Modele: Swing Tablet 1/1plus Swing Tablet 3/3plus Swing Tablet 4/4plus Swing Tablet 8/8plus Pojedyncze skrzydło, tylko standardowe wymiary *Na zamówienie 42 db

9 Swing Tablet 3 plus z okładziną Forte E, lakierowaną Ral 1015

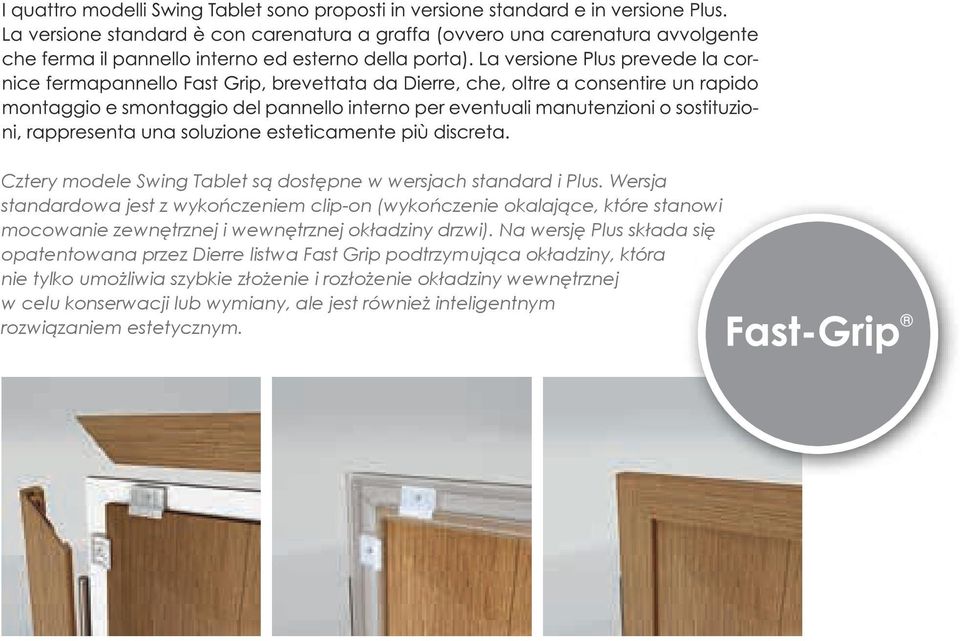

10 Cztery modele Swing Tablet są dostępne w wersjach standard i Plus. Wersja standardowa jest z wykończeniem clip-on (wykończenie okalające, które stanowi mocowanie zewnętrznej i wewnętrznej okładziny drzwi). Na wersję Plus składa się opatentowana przez Dierre listwa Fast Grip podtrzymująca okładziny, która nie tylko umożliwia szybkie złożenie i rozłożenie okładziny wewnętrznej w celu konserwacji lub wymiany, ale jest również inteligentnym rozwiązaniem estetycznym.

11 WYKOŃCZENIE CLIP-ON (DOCISKOWE) RAMA PODTRZYMUJĄCA OKŁADZINY FAST-GRIP

12 Zamek z zabezpieczoną wkładką cylindryczną Dwa rygle blokujące, dolny i górny Sześć rygli stałych swing Sztywny łańcuch Sześć rygli swing Dwa rygle blokujące, dolny i górny Zamek z potrójnym cylindrem

13 Swing Tablet 1 plus z okładziną Isy 1 w laminowanym drzewie różanym, w kolorze gładkiej szarości

14 Zamek dwupiórowy z systemem Lock Trap, dolna wkładka cylindryczna. Dwa niezależne systemy zamknięcia. Główny zamek dwupiórowy Dwa rygle blokujące, dolny i górny Sześć rygli stałych swing Sztywny łańcuch Sześć rygli swing Dwa rygle blokujące, dolny i górny Zamek dwupiórowy z systemem Lock Trap, dolna wkładka cylindryczna

15 Swing Tablet 3 plus z okładziną Print Wood, model Music

16 Zamek dwupiórowy z systemem Lock Trap Dwa rygle blokujące, dolny i górny Sześć rygli stałych swing Sztywny łańcuch Sześć rygli stałych swing Dwa rygle blokujące, dolny i górny Zamek dwupiórowy z systemem Lock Trap

17 Swing Tablet 4 plus z okładziną w wenge z chromowymi wkładkami

18 Zamek z zabezpieczoną wkładką cylindryczną, dolna wkładka cylindryczna. Dwa niezależne systemy zamknięcia. Główny zamek na wkładkę cylindryczną Neos. Dwa rygle blokujące, dolny i górny Sześć rygli stałych swing Sztywny łańcuch Sześć rygli stałych swing Dwa rygle blokujące, dolny i górny Zamek z zabezpieczoną wkładką cylindryczną, dolna wkładka cylindryczna

19 Swing Tablet 8 z okładziną Insert Feel 1, w białym dębie z wkładką pośrodku, okleina jak tkanina

20 Bezpieczeństwo Swing

21 Bezpieczeństwo RYGIEL SWING RYGIEL RUCHOMY Drzwi Swing wyposażone są w metalowy rdzeń. Specjalne pionowe wzmocnienia w środku konstrukcji dają większą wytrzymałość i solidności całej konstrukcji. Sześć rygli stałych zamocowanych po stronie zawiasowej razem z odpowiadającymi otworami w ościeżnicy, aby zapobiec wyważeniu skrzydła. Rygle ruchome w dolnej i górnej części, sterowane zamkiem, wchodzą w ościeżnicę, zakotwiczając się i mocno blokują drzwi. Defender, pierścień zabezpieczający przed rozwierceniem, chroni zewnętrzną stronę zamka i zwiększa odporność na narzędzia włamań. Automatyczny próg opadowy eliminujący zimno - niezbędny element drzwi o zwiększonej odporności - chroni przed przeciągami i prześwitami. Przy otwarciu drzwi, automatycznie się wysuwa. PIERŚCIEŃ ZABEZPIECZAJĄCY PRZED ROZWIERCENIEM AUTOMATYCZNY PRÓG OPADOWY

22 Systemy zamknięcia Dzięki ciągłym pracom, system Lock Trap Dierre jest idealną syntezą technologii, jakości i innowacji. Jak to działa? W przypadku próby włamania, system jest aktywowany i blokuje zapadki, ale jak tylko narzędzie włamania zostanie usunięte, system automatycznie się wyłącza, pozwalając na normalne otwarcie drzwi. System Lock Trap przeszedł rygorystyczne testy przeciw próbom włamań wymagane przez markę A2P** uznaną przez słynny Instytut Kontroli Ryzyka i Zapobiegania CNPP. System Lock Trap wykorzystuje również opatentowaną technologię MIA, która w przypadku kradzieży lub zgubienia, pozwala na szybką wymianę wkładki. Usuń plastikową zaślepkę. Odkręć śrubokrętem dwie śruby, które mocują wkładkę. Otwórz opakowanie zawierające spersonalizowaną wkładkę oraz klucze. Usuń wkładkę za pomocą kleszczy, które znajdziesz w pudełku. Włóż nową wkładkę i przykręć z powrotem dwie śruby mocujące. Załóż plastikową zaślepkę.

23 Swing Tablet 1 plus z gładką okładziną lakierowaną ral 9010

24 Styl Swing Tak, jak wszystkie drzwi Dierre, Swing Tablet to również drzwi o zwiększonej odporności na włamanie, które są wyrazem dbałości o wygląd i pełną swobodę dostosowania do potrzeb klienta. Design, materiały okładzinowe, wykończenia, detale i kolory. Każdy element estetyczny stanowi o pięknie drzwi Tablet, obok ich bezpieczeństwa, funkcjonalności i trwałości.

25 Klamki Brąz w standardzie Na zamówienie: srebrna i mosiądzowana/ polerowany mosiądz Strona wewnętrzna Strona zewnętrzna Strona wewnętrzna Strona zewnętrzna Strona wewnętrzna Strona zewnętrzna Strona wewnętrzna Strona zewnętrzna

26 Dodatkowe klamki Te klamki mogą być użyte po wymienieniu/po zamianie standardowego cylindra na cylinder New Power. Dostępne w satynie i polerowanym chromie. Strona wewnętrzna Strona zewnętrzna Opatentowany system antymanipulacyjny Mechanizm cylindra odporny na wgniecenia Otwory na klucze zabezpieczone opatentowanym zaokrąglonym łącznikiem Duplikat klucza, chroniony i kontrolowany Dwa razy bardziej odporny na włamania w porównaniu z mosiężną wkładką Modułowa wkładka cylindryczna Klucz standardowy Strona wewnętrzna Strona zewnętrzna

27 Dostępne w satynie i polerowanym chromie. Strona wewnętrzna Strona zewnętrzna Strona wewnętrzna Strona zewnętrzna

28 Okładziny Odkryj szeroki asortyment dostępnych okładzin. Poproś partnera Dierre o katalog.

29 OKŁADZINY Z TOŻSAMOŚCIĄ Z nowymi okładzinami Printwood możesz dostosować swoje drzwi w oryginalny i kreatywny sposób, wybierając spośród inspirujących fotografii proponowanych przez Dierre lub wybierając zdjęcie, które zrobiłeś sam i przesłałeś.

30 Tabela Modele Typy zamków Wartość izolacji termicznej U Izolacja akustyczna Klasa odporności na włamanie Rygle z wkładką cylindryczną 4 2 rygle z wkładką cylindryczną 4 2 rygle Zamek z kluczem dwupiórowym Lock Trap System + wkładka cylindryczna 4 2 rygle Zamek z kluczem dwupiórowym Lock Trap System + wkładka cylindryczna 4 2 rygle Zamek z kluczem dwupiórowym Lock Trap System 4 2 rygle Zamek z kluczem dwupiórowym Lock Trap System 4 2 rygle z wkładką cylindryczną o podwyższonym bezpieczeństwie + wkładka cylindryczna 4 2 rygle z wkładką cylindryczną o podwyższonym bezpieczeństwie + wkładka cylindryczna 4 2 rygle

31 Rygle stałe typu Swing Sztywny łańcuch Wersja Ogranicznik otwarcia Przesuwny Obrotowy Jednoskrzydłowa Dwuskrzydłowa Standardowy rozmiar Niestandardowy rozmiar Okucia NEW CRETA Okucia Dierre Opcjonalne okucia 6 rygli typu Swing 6 rygli typu Swing 6 rygli typu Swing 6 rygli typu Swing 6 rygli typu Swing 6 rygli typu Swing 6 rygli typu Swing 6 rygli typu Swing

32

33 Arkusze techniczne

34 B = ŚWIATŁO PRZEJŚCIA D = OTWÓR W MURZE BEZ LUZU MONTAŻOWEGO WYMIARY OŚCIEŻNIC OŚCIEŻNICA MONTAŻOWA STRONA ZEWNĘTRZNA OŚCIEŻNICA WŁAŚCIWA C = SZEROKOŚĆ W MURZE BEZ LUZU MONTAŻOWEGO A = SZEROKOŚĆ PRZEJŚCIA OŚCIEŻNICA WŁAŚCIWA OŚCIEŻNICA MONTAŻOWA KIERUNEK OTWIERANIA STRONA WEWNĘTRZNA STANDARDOWE WYMIARY DLA OŚCIEŻNICY WŁAŚCIWEJ I MONTAŻOWEJ

35 STANDARDOWE WYMIARY DLA OŚCIEŻNICY WŁAŚCIWEJ I MONTAŻOWEJ JAK OBLICZYĆ SZEROKOŚĆ OTWORU W MURZE SZEROKOŚĆ OTWORU W MURZE LUZ SZEROKOŚĆ PRZEJŚCIA WYSOKOŚĆ OTWORU W MURZE LUZ WYSOKOŚĆ PRZEJŚCIA TAKIE SAME ZASADY WYMIAROWE OBEJMUJĄ DRZWI NIESTANDARDOWE Rysunki techniczne Rysunki techniczne obejmują wszystkie szczegóły odnoszące się do wymiarów drzwi Tablet i odpowiednich ościeżnic.

36 SCHEMAT TECHNICZNY DRZWI JEDNOSKRZYDŁOWYCH STRONA ZEWNĘTRZNA WYMIAR ZEWNĘTRZNY OŚCIEŻNICY MONTAŻOWEJ SZEROKOŚĆ W OŚCIEŻNICY PANEL ZEWNĘTRZNY OPATENTOWANA RZEZ DIERRE PRZEKŁADKA TERMICZNA KOTWA PANEL WEWNĘTRZNY WIZJER ZAWIAS UKRYTY STRONA WEWNĘTRZNA USZCZELKA OBWIEDNIOWA PRZEKRÓJ POZIOMY

37 PRZEKRÓJ PIONOWY PANEL ZEWNĘTRZNY PANEL ZEWNĘTRZNY ŚWIATŁO PRZEJŚCIA ZEWNĘTRZNY WYMIAR OŚCIEŻNICY MONTAŻOWEJ OGRANICZNIK OTWARCIA AUTOMATYCZNY PRÓG OPADOWY POZIOM PODŁOGI

38 SCHEMAT TECHNICZNY DRZWI JEDNOSKRZYDŁOWYCH PRZEKRÓJ POZIOMY STRONA ZEWNĘTRZNA WYMIAR ZEWNĘTRZNY OŚCIEŻNICY MONTAŻOWEJ SZEROKOŚĆ W OŚCIEŻNICY PANEL ZEWNĘTRZNY OPATENTOWANA RZEZ DIERRE PRZEKŁADKA TERMICZNA KOTWA PANEL WEWNĘTRZNY WIZJER ZAWIAS UKRYTY STRONA WEWNĘTRZNA USZCZELKA OBWIEDNIOWA

39 PRZEKRÓJ PIONOWY OGRANICZNIK OTWARCIA ZEWNĘTRZNY WYMIAR OŚCIEŻNICY MONTAŻOWEJ ŚWIATŁO PRZEJŚCIA PANEL ZEWNĘTRZNY PANEL ZEWNĘTRZNY AUTOMATYCZNY PRÓG OPADOWY POZIOM PODŁOGI

40 MONTAŻ WYKOŃCZENIE MURU WYKOŃCZENIE ŚCIANY STRONA ZEWNĘTRZNA ZAPRAWA CEMENTOWA WYKOŃCZENIE MURU OŚCIEŻNICA MONTAŻOWA STRONA WEWNĘTRZNA USZCZELKA WYKOŃCZENIOWA KOTWA OŚCIEŻNICA WŁAŚCIWA ŚRUBA ŁĄCZĄCA KIESZEŃ ŁĄCZĄCA OŚCIEŻNICE USZCZELKA OBWIEDNIOWA SKRZYDŁA WYKOŃCZENIE TYNKIEM MUR ZAPRAWA CEMENTOWA TYNK STRONA ZEWNĘTRZNA SILIKON OŚCIEŻNICA MONTAŻOWA STRONA WEWNĘTRZNA USZCZELKA WYKOŃCZENIOWA KOTWA OŚCIEŻNICA WŁAŚCIWA ŚRUBA ŁĄCZĄCA KIESZEŃ ŁĄCZĄCA OŚCIEŻNICE USZCZELKA OBWIEDNIOWA SKRZYDŁA

41 WYKOŃCZENIE GLIFÓW TYNKIEM MUR WYKOŃCZENIE ŚCIANY STRONA ZEWNĘTRZNA TYNK KOTWA SILIKON OŚCIEŻNICA MONTAŻOWA STRONA WEWNĘTRZNA USZCZELKA WYKOŃCZENIOWA USZCZELKA OBWIEDNIOWA SKRZYDŁA DYSTANS 15 MM NA STRONĘ ŚRUBA ŁĄCZĄCA KIESZEŃ ŁĄCZĄCA OŚCIEŻNICE OŚCIEŻNICA WŁAŚCIWA *Jeśli nie zdecydujesz się na wykończenie ościeżnicy tynkiem, konieczne jest uszczelnienie łączeń silikonem.

42 MONTAŻ WYKOŃCZENIE MARMUREM - UCZSZELKA ZINTEGROWANA Z OŚCIEŻNICĄ WYKOŃCZENIE ŚCIANY STRONA ZEWNĘTRZNA ZAPRAWA CEMENTOWA WYKOŃCZENIE MURU OŚCIEŻNICA MONTAŻOWA STRONA WEWNĘTRZNA USZCZELKA WYKOŃCZENIOWA KOTWA USZCZELKA OBWIEDNIOWA SKRZYDŁA KIESZEŃ ŁĄCZĄCA OŚCIEŻNICE ŚRUBA ŁĄCZĄCA OŚCIEŻNICA WŁAŚCIWA WYKOŃCZENIE TYNKIEM - UCZSZELKA ZINTEGROWANA Z OŚCIEŻNICĄ MUR ZAPRAWA CEMENTOWA TYNK STRONA ZEWNĘTRZNA SILIKON OŚCIEŻNICA MONTAŻOWA STRONA WEWNĘTRZNA USZCZELKA WYKOŃCZENIOWA USZCZELKA OBWIEDNIOWA SKRZYDŁA OŚCIEŻNICA WŁAŚCIWA KOTWA KIESZEŃ ŁĄCZĄCA OŚCIEŻNICE ŚRUBA ŁĄCZĄCA

43 WYKOŃCZENIE GLIFÓW TYNKIEM - UCZSZELKA ZINTEGROWANA Z OŚCIEŻNICĄ MUR WYKOŃCZENIE ŚCIANY STRONA ZEWNĘTRZNA TYNK KOTWA SILIKON OŚCIEŻNICA MONTAŻOWA STRONA WEWNĘTRZNA USZCZELKA WYKOŃCZENIOWA USZCZELKA OBWIEDNIOWA SKRZYDŁA DYSTANS 15 MM NA STRONĘ ŚRUBA ŁĄCZĄCA KIESZEŃ ŁĄCZĄCA OŚCIEŻNICE OŚCIEŻNICA WŁAŚCIWA *Jeśli nie zdecydujesz się na wykończenie ościeżnicy tynkiem, konieczne jest uszczelnienie łączeń silikonem.
