1 INSTRUKCJA OBSŁUGI PRZENOŚNEGO MIERNIKA CIŚNIENIA MT5 ( Dokumentacja Techniczno Ruchowa ) Wiązowna 2015

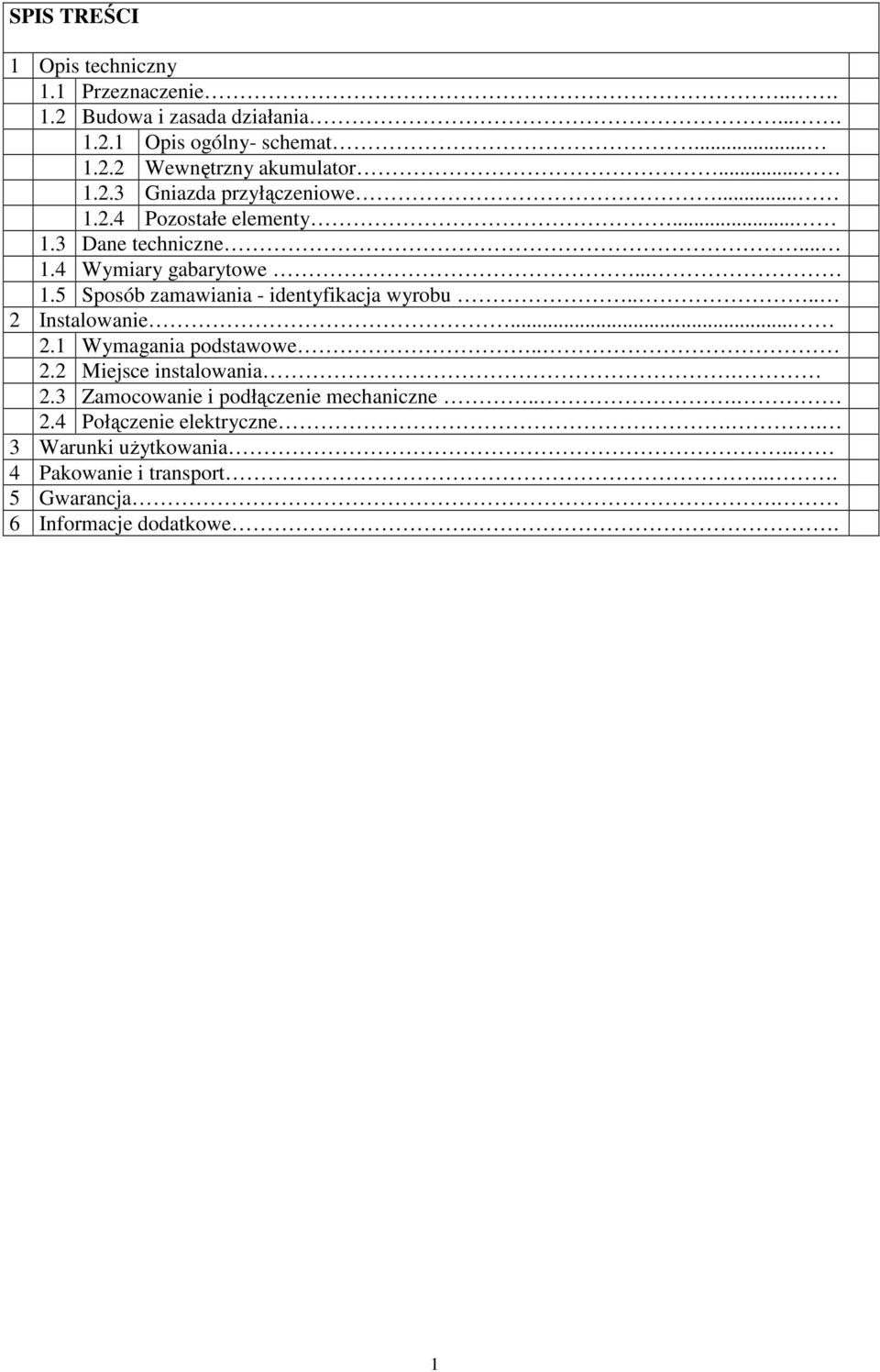

2 SPIS TREŚCI 1 Opis techniczny 1.1 Przeznaczenie Budowa i zasada działania Opis ogólny- schemat Wewnętrzny akumulator Gniazda przyłączeniowe Pozostałe elementy Dane techniczne Wymiary gabarytowe Sposób zamawiania - identyfikacja wyrobu Instalowanie Wymagania podstawowe Miejsce instalowania. 2.3 Zamocowanie i podłączenie mechaniczne Połączenie elektryczne.. 3 Warunki użytkowania.. 4 Pakowanie i transport... 5 Gwarancja. 6 Informacje dodatkowe.. 1

3 1.Opis techniczny. 1.1 Przeznaczenie. Miernik MT5 jest przeznaczony do współpracy z przetwornikami ciśnienia wyposażonymi w cyfrowy sygnał wyjściowy standardu RS485 Modbus RTU. Z tej racji można go również używać do współpracy z przetwornikami innych wielkości fizycznych- ważne jest aby takie przetworniki miały w/w standard sygnału wyjściowego. MT5 zasila również wszystkie podłączone przetworniki. Miernik zaprojektowany jest do używania w warunkach terenowych, przy złej pogodzie i przy braku zewnętrznego zasilania. Urządzenie nie posiada możliwości zapamiętywania wyników pomiarowych, do tego celu przeznaczony jest współpracujący z nim komputer podłączony za pośrednictwem kabla USB. Miernik MT5 razem z przetwornikami ciśnienia dostarczonymi razem z miernikiem stanowią skalibrowaną całość. Wraz z dodatkowym okablowaniem i innymi akcesoriami, typu przewody ciśnieniowe, jest przechowywany i przewożony we wspólnej kasecie transportowej. 1.2 Budowa i zasada działania Opis ogólny schemat Miernik MT5 zbudowany jest w postaci odpornej na warunki terenowe, to znaczy temperaturę i wilgoć. Wewnątrz obudowy znajdują się obwody do zasilania przetworników ciśnienia (lub innych wielkości fizycznych), odbierania od nich wartości pomiarowych tylko w postaci sygnału RS485 (ciśnienia i temperatura) oraz do przekształcania na sygnał USB i RS485. Wewnętrzny akumulator zapewnia pracę bez zasilania do 8 godzin dla czterech podłączonych przetworników ciśnienia. Miernik nie obsługuje przetworników ciśnienia z analogowymi sygnałami wyjściowymi. Poza wewnętrznym akumulatorem, miernik może być zasilany z sieci 230V lub z gniazda USB przyłączonego do niego komputera. Przy pracy ze skompensowanymi temperaturowo przetwornikami ciśnienia, wyświetlacz miernika pokazuje jednocześnie wartości ciśnienia i temperatury dla każdego przetwornika. Przy zamkniętej obudowie miernik ma standard ochrony IP67. Miernik nie posiada wewnętrznej pamięci do zapisywania danych. Miernik w swojej podstawowej wersji jest czterokanałowy. Ilość kanałów może być rozbudowa do dowolnej ilości zgodnie ze standardem systemu RS485. Trzeba zwrócić jednak uwagę że większa ilość kanałów może wymagać większej obudowy lub zwiększenia pojemności akumulatora zasilacza lub też skrócenia pracy całości systemu w przypadku gdy wewnętrzny akumulator nie będzie rozbudowany. Maksymalna ilość przetworników bez zmiany obudowy- 8. Schemat całości systemu Przetwornik ciśnienia RS V Przetwornik ciśnienia RS485 Przetwornik ciśnienia RS485 RS485 USB laptop RS485 Przetwornik ciśnienia MT5 2

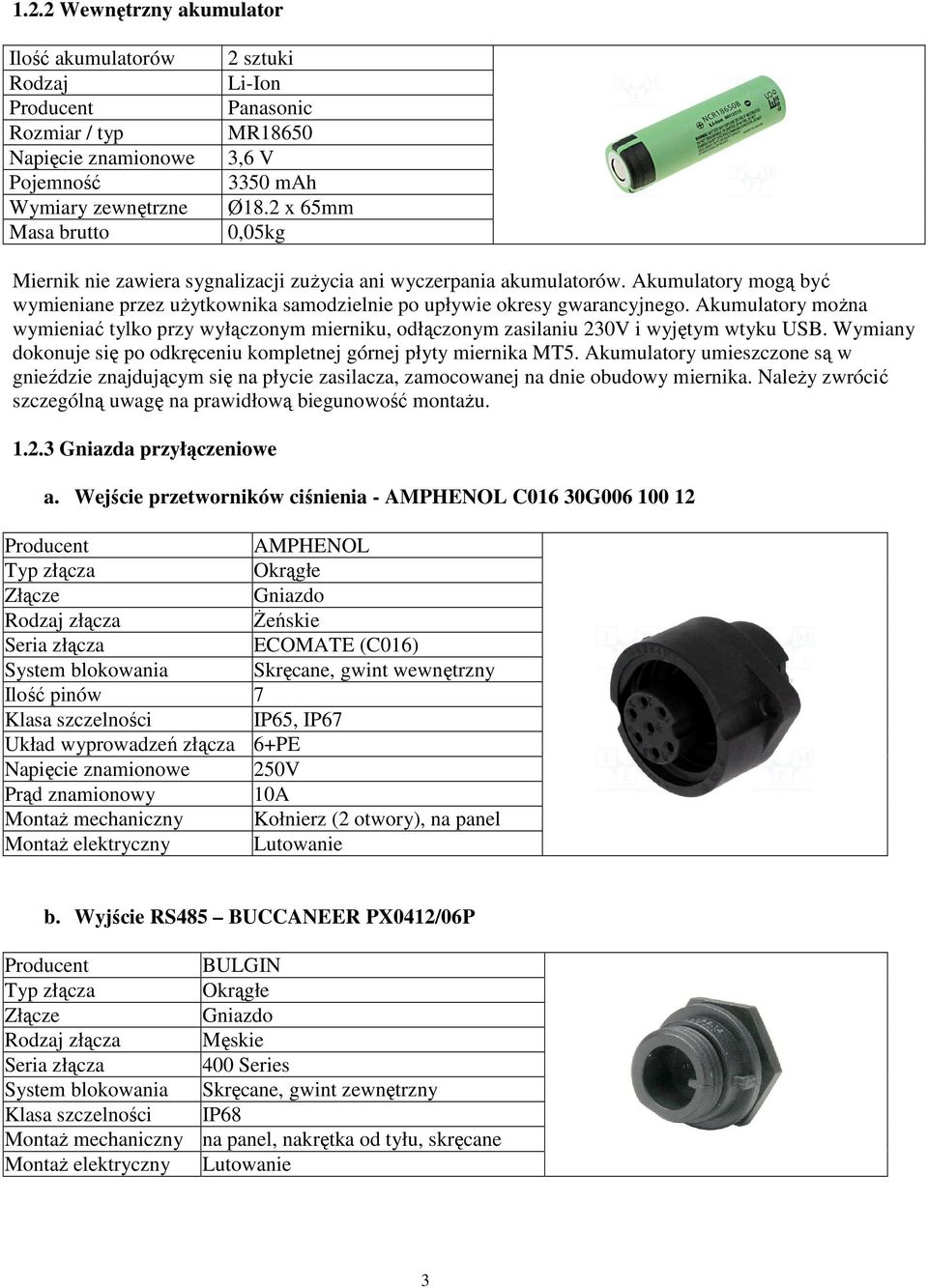

4 1.2.2 Wewnętrzny akumulator Ilość akumulatorów Rodzaj Rozmiar / typ Napięcie znamionowe Pojemność Wymiary zewnętrzne Masa brutto 2 sztuki Li-Ion Panasonic MR ,6 V 3350 mah Ø18.2 x 65mm 0,05kg Miernik nie zawiera sygnalizacji zużycia ani wyczerpania akumulatorów. Akumulatory mogą być wymieniane przez użytkownika samodzielnie po upływie okresy gwarancyjnego. Akumulatory można wymieniać tylko przy wyłączonym mierniku, odłączonym zasilaniu 230V i wyjętym wtyku USB. Wymiany dokonuje się po odkręceniu kompletnej górnej płyty miernika MT5. Akumulatory umieszczone są w gnieździe znajdującym się na płycie zasilacza, zamocowanej na dnie obudowy miernika. Należy zwrócić szczególną uwagę na prawidłową biegunowość montażu Gniazda przyłączeniowe a. Wejście przetworników ciśnienia - AMPHENOL C016 30G AMPHENOL Gniazdo Żeńskie ECOMATE (C016) Skręcane, gwint wewnętrzny Ilość pinów 7 IP65, IP67 Układ wyprowadzeń złącza 6+PE Napięcie znamionowe 250V Prąd znamionowy 10A Montaż mechaniczny Kołnierz (2 otwory), na panel Montaż elektryczny Lutowanie b. Wyjście RS485 BUCCANEER PX0412/06P Montaż mechaniczny Montaż elektryczny BULGIN Gniazdo Męskie 400 Series Skręcane, gwint zewnętrzny IP68 na panel, nakrętka od tyłu, skręcane Lutowanie 3

5 c. Zasilanie 230V - AMPHENOL C016 20C AMPHENOL Gniazdo Męskie ECOMATE (C016) Skręcane, gwint wewnętrzny Ilość pinów 4 IP65, IP67 Układ wyprowadzeń złącza 3+PE Napięcie znamionowe 400V Prąd znamionowy 16A Montaż mechaniczny Kołnierz (2 otwory), na panel Montaż elektryczny Zacisk śrubowy d. Wyjście USB - BUCCANEER PX0443 Montaż mechaniczny Montaż elektryczny BULGIN Gniazdo USB Mini B 400 Series Skręcane, gwint zewnętrzny IP68 Na panel, nakrętka od tyłu, skręcane Zaciskane fabrycznie z kablem Pozostałe elementy a. Złącza na kable wejściowe - AMPHENOL C016 30H AMPHENOL Wtyk Męskie ECOMATE (C016) Skręcane, gwint zewnętrzny Ilość pinów 7 Pokrycie styku Srebrzony IP65, IP67 Układ wyprowadzeń złącza 6+PE Napięcie znamionowe 250V Prąd znamionowy 10A Montaż mechaniczny Na przewód Montaż elektryczny Lutowanie Orientacja przestrzenna Proste Kolor Czarno-niebieski Średnica zewnętrzna przewodu mm 4

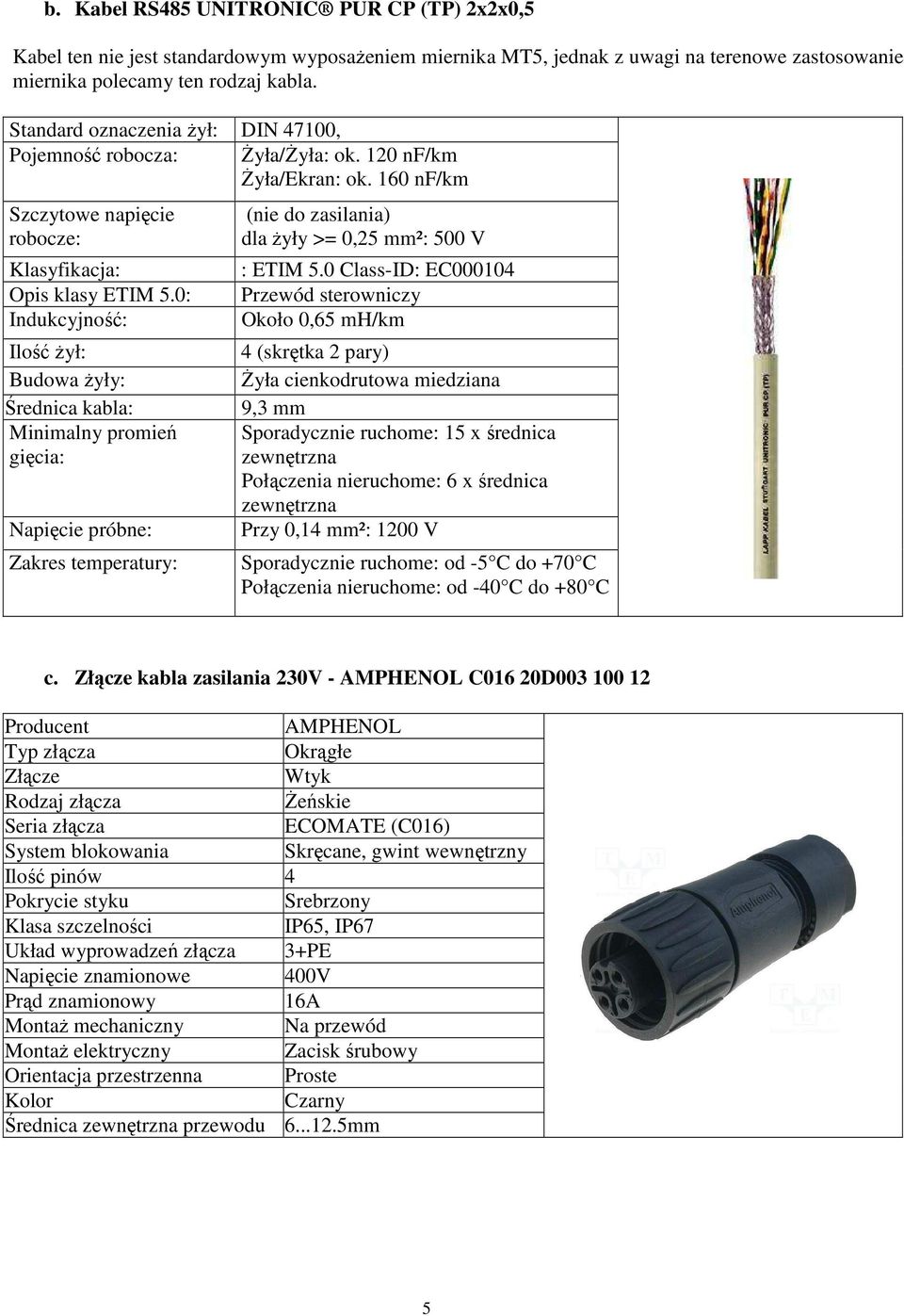

6 b. Kabel RS485 UNITRONIC PUR CP (TP) 2x2x0,5 Kabel ten nie jest standardowym wyposażeniem miernika MT5, jednak z uwagi na terenowe zastosowanie miernika polecamy ten rodzaj kabla. Standard oznaczenia żył: DIN 47100, Pojemność robocza: Żyła/Żyła: ok. 120 nf/km Żyła/Ekran: ok. 160 nf/km Szczytowe napięcie robocze: Klasyfikacja: Opis klasy ETIM 5.0: Indukcyjność: (nie do zasilania) dla żyły >= 0,25 mm²: 500 V : ETIM 5.0 Class-ID: EC Przewód sterowniczy Około 0,65 mh/km Ilość żył: 4 (skrętka 2 pary) Budowa żyły: Żyła cienkodrutowa miedziana Średnica kabla: 9,3 mm Minimalny promień gięcia: Sporadycznie ruchome: 15 x średnica zewnętrzna Połączenia nieruchome: 6 x średnica zewnętrzna Napięcie próbne: Przy 0,14 mm²: 1200 V Zakres temperatury: Sporadycznie ruchome: od -5 C do +70 C Połączenia nieruchome: od -40 C do +80 C c. kabla zasilania 230V - AMPHENOL C016 20D AMPHENOL Wtyk Żeńskie ECOMATE (C016) Skręcane, gwint wewnętrzny Ilość pinów 4 Pokrycie styku Srebrzony IP65, IP67 Układ wyprowadzeń złącza 3+PE Napięcie znamionowe 400V Prąd znamionowy 16A Montaż mechaniczny Na przewód Montaż elektryczny Zacisk śrubowy Orientacja przestrzenna Proste Kolor Czarny Średnica zewnętrzna przewodu mm 5

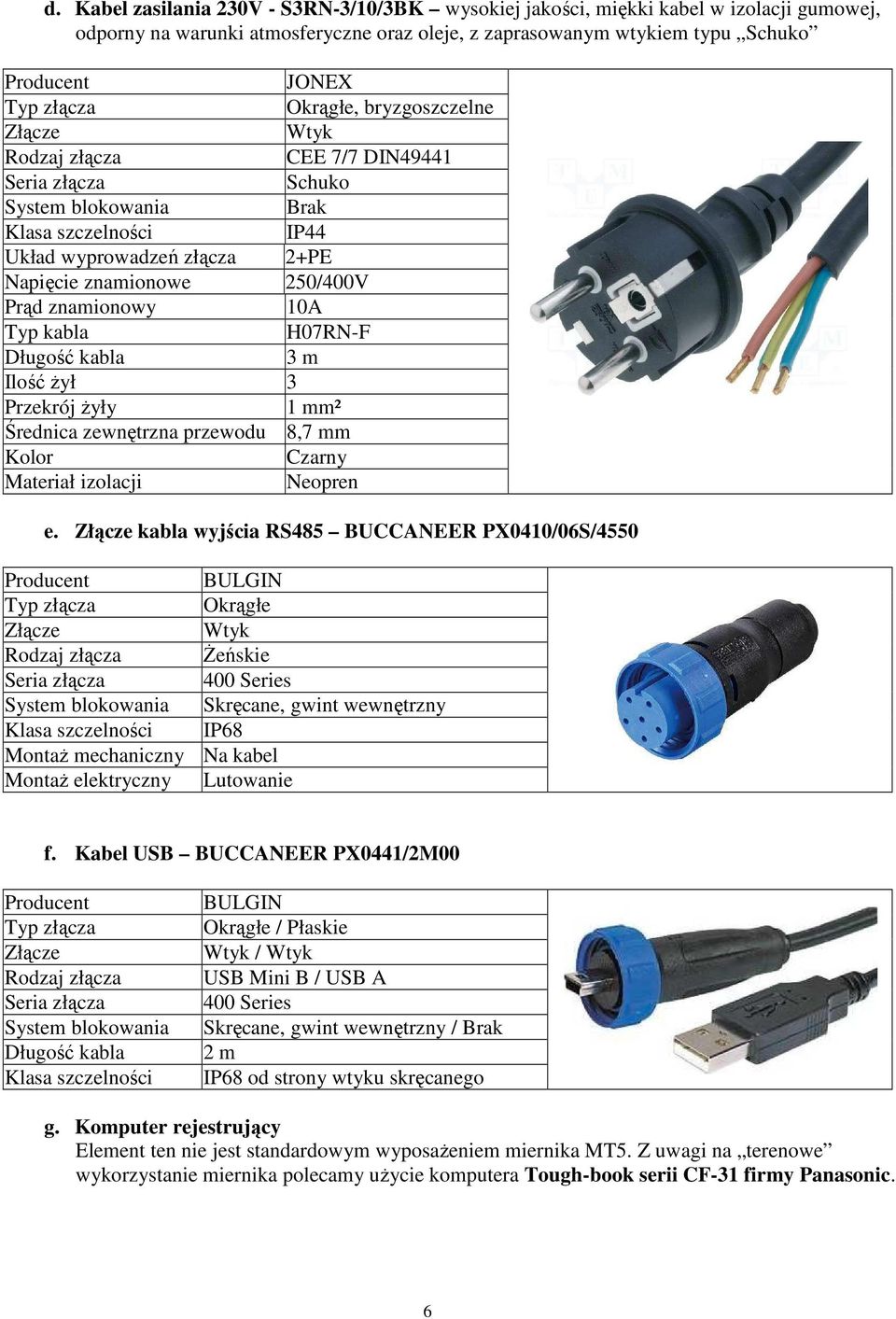

7 d. Kabel zasilania 230V - S3RN-3/10/3BK wysokiej jakości, miękki kabel w izolacji gumowej, odporny na warunki atmosferyczne oraz oleje, z zaprasowanym wtykiem typu Schuko JONEX, bryzgoszczelne Wtyk CEE 7/7 DIN49441 Schuko Brak IP44 Układ wyprowadzeń złącza 2+PE Napięcie znamionowe 250/400V Prąd znamionowy 10A Typ kabla H07RN-F Długość kabla 3 m Ilość żył 3 Przekrój żyły 1 mm² Średnica zewnętrzna przewodu 8,7 mm Kolor Czarny Materiał izolacji Neopren e. kabla wyjścia RS485 BUCCANEER PX0410/06S/4550 Montaż mechaniczny Montaż elektryczny BULGIN Wtyk Żeńskie 400 Series Skręcane, gwint wewnętrzny IP68 Na kabel Lutowanie f. Kabel USB BUCCANEER PX0441/2M00 Długość kabla BULGIN / Płaskie Wtyk / Wtyk USB Mini B / USB A 400 Series Skręcane, gwint wewnętrzny / Brak 2 m IP68 od strony wtyku skręcanego g. Komputer rejestrujący Element ten nie jest standardowym wyposażeniem miernika MT5. Z uwagi na terenowe wykorzystanie miernika polecamy użycie komputera Tough-book serii CF-31 firmy Panasonic. 6

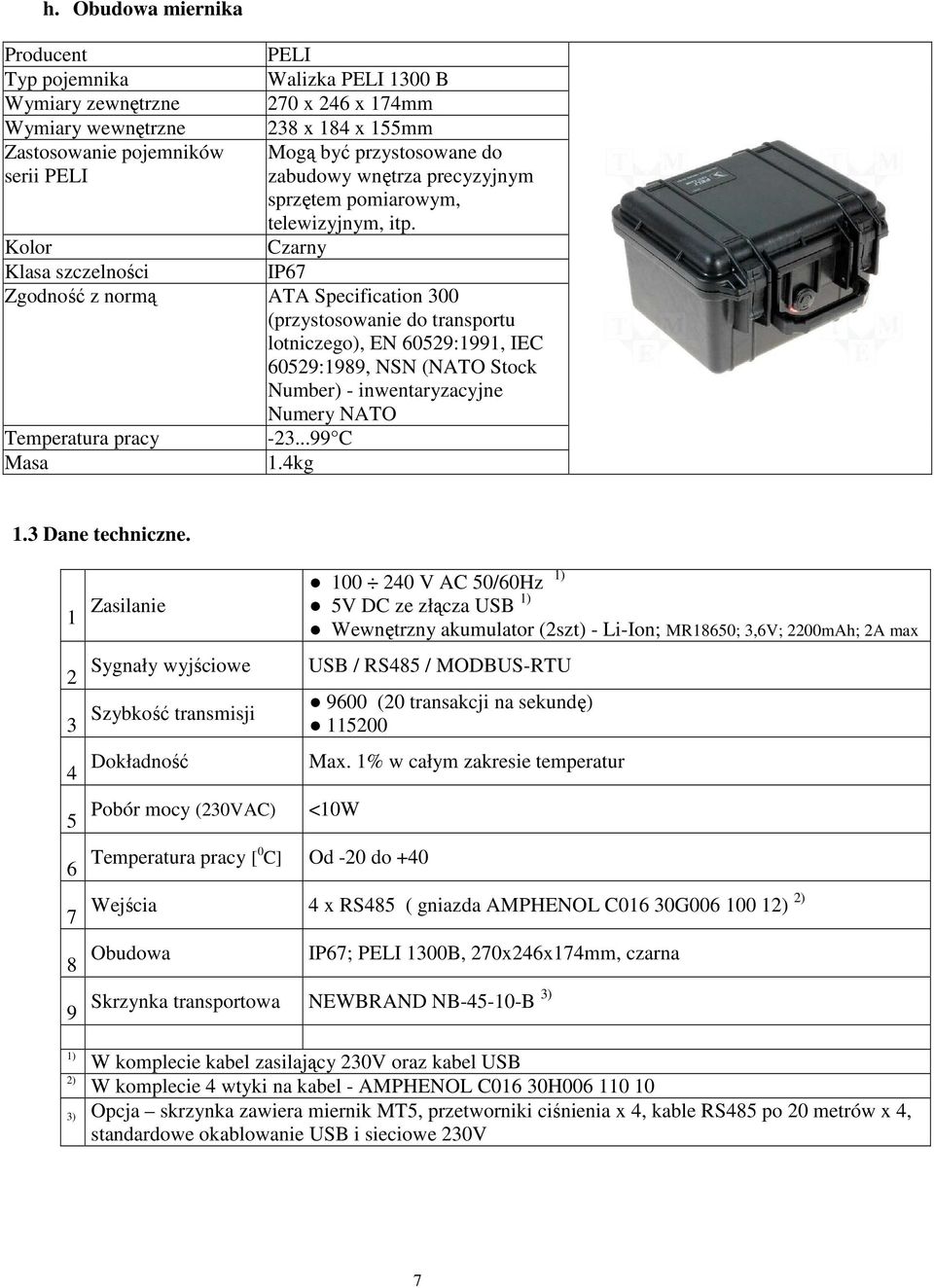

8 h. Obudowa miernika PELI Typ pojemnika Walizka PELI 1300 B Wymiary zewnętrzne 270 x 246 x 174mm Wymiary wewnętrzne 238 x 184 x 155mm Zastosowanie pojemników Mogą być przystosowane do serii PELI zabudowy wnętrza precyzyjnym sprzętem pomiarowym, telewizyjnym, itp. Kolor Czarny IP67 Zgodność z normą ATA Specification 300 (przystosowanie do transportu lotniczego), EN 60529:1991, IEC 60529:1989, NSN (NATO Stock Number) - inwentaryzacyjne Numery NATO Temperatura pracy C Masa 1.4kg 1.3 Dane techniczne V AC 50/60Hz 1 Zasilanie 5V DC ze złącza USB 1) Wewnętrzny akumulator (2szt) - Li-Ion; MR18650; 3,6V; 2200mAh; 2A max 2 Sygnały wyjściowe USB / RS485 / MODBUS-RTU 3 Szybkość transmisji 9600 (20 transakcji na sekundę) Dokładność Max. 1% w całym zakresie temperatur Pobór mocy (230VAC) <10W 6 Temperatura pracy [0 C] Od -20 do Wejścia 4 x RS485 ( gniazda AMPHENOL C016 30G ) 2) Obudowa IP67; PELI 1300B, 270x246x174mm, czarna Skrzynka transportowa NEWBRAND NB B 3) 1) W komplecie kabel zasilający 230V oraz kabel USB 2) W komplecie 4 wtyki na kabel - AMPHENOL C016 30H ) Opcja skrzynka zawiera miernik MT5, przetworniki ciśnienia x 4, kable RS485 po 20 metrów x 4, standardowe okablowanie USB i sieciowe 230V 1) 7

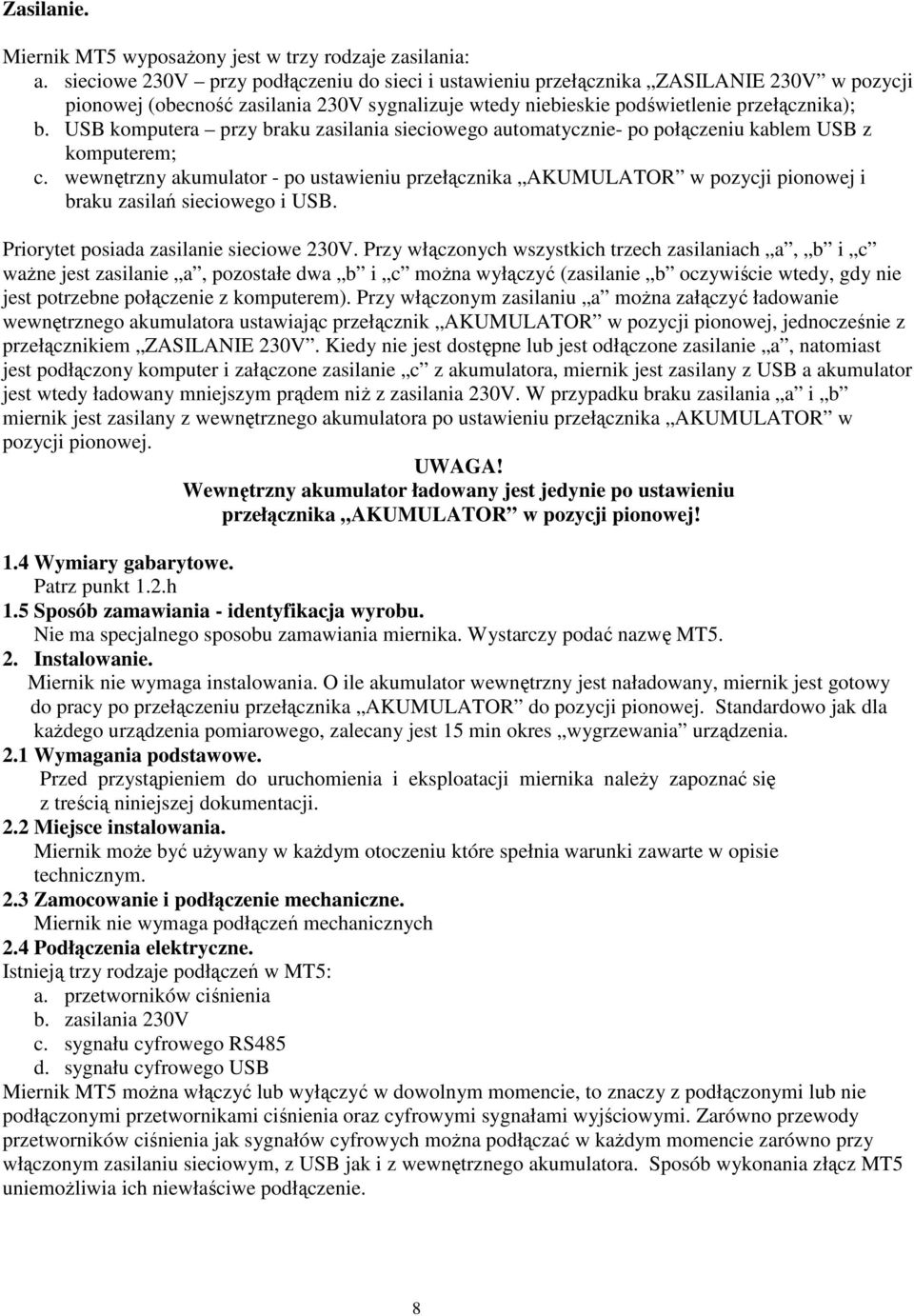

9 Zasilanie. Miernik MT5 wyposażony jest w trzy rodzaje zasilania: a. sieciowe 230V przy podłączeniu do sieci i ustawieniu przełącznika ZASILANIE 230V w pozycji pionowej (obecność zasilania 230V sygnalizuje wtedy niebieskie podświetlenie przełącznika); b. USB komputera przy braku zasilania sieciowego automatycznie- po połączeniu kablem USB z komputerem; c. wewnętrzny akumulator - po ustawieniu przełącznika AKUMULATOR w pozycji pionowej i braku zasilań sieciowego i USB. Priorytet posiada zasilanie sieciowe 230V. Przy włączonych wszystkich trzech zasilaniach a, b i c ważne jest zasilanie a, pozostałe dwa b i c można wyłączyć (zasilanie b oczywiście wtedy, gdy nie jest potrzebne połączenie z komputerem). Przy włączonym zasilaniu a można załączyć ładowanie wewnętrznego akumulatora ustawiając przełącznik AKUMULATOR w pozycji pionowej, jednocześnie z przełącznikiem ZASILANIE 230V. Kiedy nie jest dostępne lub jest odłączone zasilanie a, natomiast jest podłączony komputer i załączone zasilanie c z akumulatora, miernik jest zasilany z USB a akumulator jest wtedy ładowany mniejszym prądem niż z zasilania 230V. W przypadku braku zasilania a i b miernik jest zasilany z wewnętrznego akumulatora po ustawieniu przełącznika AKUMULATOR w pozycji pionowej. UWAGA! Wewnętrzny akumulator ładowany jest jedynie po ustawieniu przełącznika AKUMULATOR w pozycji pionowej! 1.4 Wymiary gabarytowe. Patrz punkt 1.2.h 1.5 Sposób zamawiania - identyfikacja wyrobu. Nie ma specjalnego sposobu zamawiania miernika. Wystarczy podać nazwę MT5. 2. Instalowanie. Miernik nie wymaga instalowania. O ile akumulator wewnętrzny jest naładowany, miernik jest gotowy do pracy po przełączeniu przełącznika AKUMULATOR do pozycji pionowej. Standardowo jak dla każdego urządzenia pomiarowego, zalecany jest 15 min okres wygrzewania urządzenia. 2.1 Wymagania podstawowe. Przed przystąpieniem do uruchomienia i eksploatacji miernika należy zapoznać się z treścią niniejszej dokumentacji. 2.2 Miejsce instalowania. Miernik może być używany w każdym otoczeniu które spełnia warunki zawarte w opisie technicznym. 2.3 Zamocowanie i podłączenie mechaniczne. Miernik nie wymaga podłączeń mechanicznych 2.4 Podłączenia elektryczne. Istnieją trzy rodzaje podłączeń w MT5: a. przetworników ciśnienia b. zasilania 230V c. sygnału cyfrowego RS485 d. sygnału cyfrowego USB Miernik MT5 można włączyć lub wyłączyć w dowolnym momencie, to znaczy z podłączonymi lub nie podłączonymi przetwornikami ciśnienia oraz cyfrowymi sygnałami wyjściowymi. Zarówno przewody przetworników ciśnienia jak sygnałów cyfrowych można podłączać w każdym momencie zarówno przy włączonym zasilaniu sieciowym, z USB jak i z wewnętrznego akumulatora. Sposób wykonania złącz MT5 uniemożliwia ich niewłaściwe podłączenie. 8

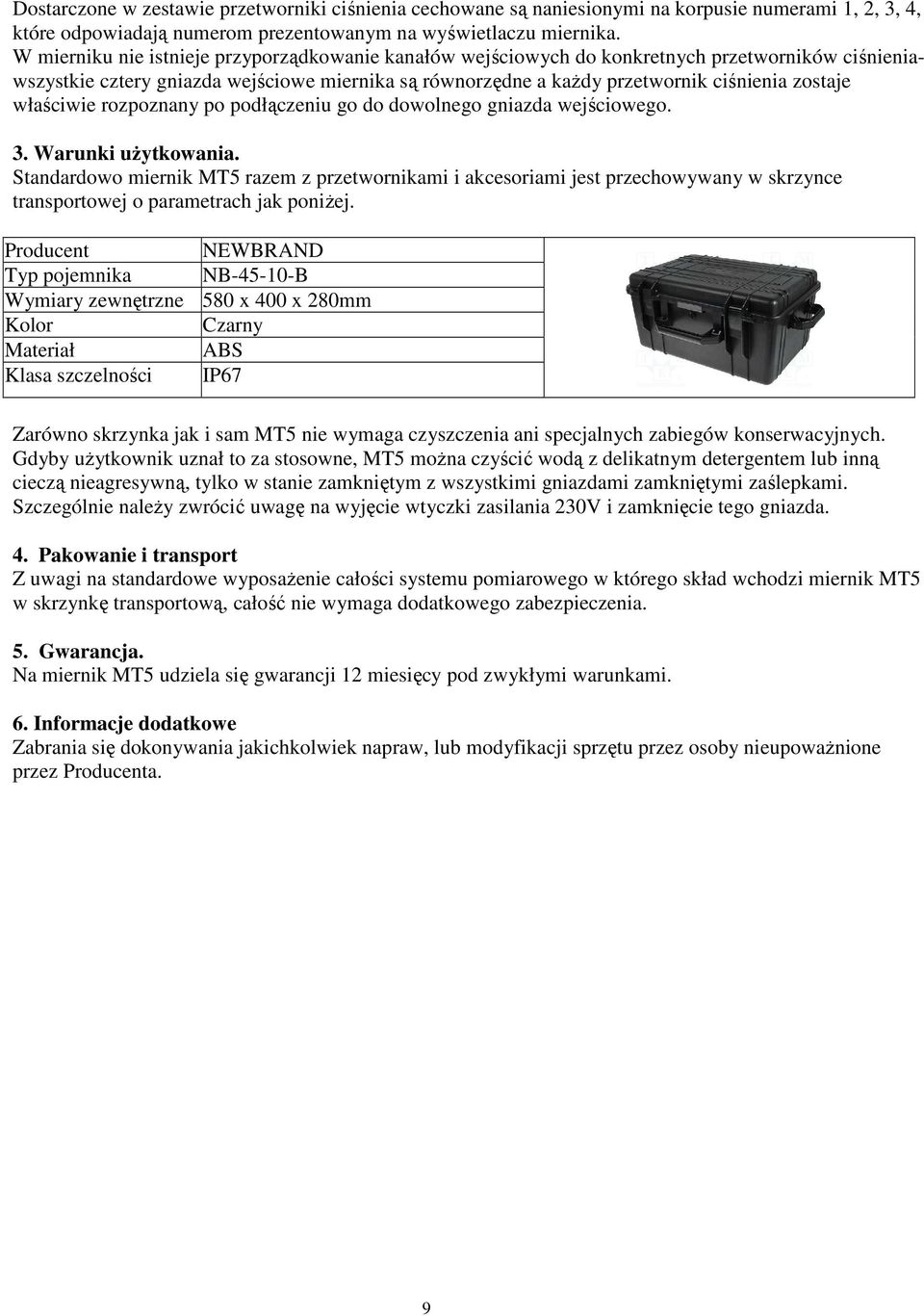

10 Dostarczone w zestawie przetworniki ciśnienia cechowane są naniesionymi na korpusie numerami 1, 2, 3, 4, które odpowiadają numerom prezentowanym na wyświetlaczu miernika. W mierniku nie istnieje przyporządkowanie kanałów wejściowych do konkretnych przetworników ciśnieniawszystkie cztery gniazda wejściowe miernika są równorzędne a każdy przetwornik ciśnienia zostaje właściwie rozpoznany po podłączeniu go do dowolnego gniazda wejściowego. 3. Warunki użytkowania. Standardowo miernik MT5 razem z przetwornikami i akcesoriami jest przechowywany w skrzynce transportowej o parametrach jak poniżej. Typ pojemnika Wymiary zewnętrzne Kolor Materiał NEWBRAND NB B 580 x 400 x 280mm Czarny ABS IP67 Zarówno skrzynka jak i sam MT5 nie wymaga czyszczenia ani specjalnych zabiegów konserwacyjnych. Gdyby użytkownik uznał to za stosowne, MT5 można czyścić wodą z delikatnym detergentem lub inną cieczą nieagresywną, tylko w stanie zamkniętym z wszystkimi gniazdami zamkniętymi zaślepkami. Szczególnie należy zwrócić uwagę na wyjęcie wtyczki zasilania 230V i zamknięcie tego gniazda. 4. Pakowanie i transport Z uwagi na standardowe wyposażenie całości systemu pomiarowego w którego skład wchodzi miernik MT5 w skrzynkę transportową, całość nie wymaga dodatkowego zabezpieczenia. 5. Gwarancja. Na miernik MT5 udziela się gwarancji 12 miesięcy pod zwykłymi warunkami. 6. Informacje dodatkowe Zabrania się dokonywania jakichkolwiek napraw, lub modyfikacji sprzętu przez osoby nieupoważnione przez a. 9
