1 INSTRUKCJA OBSŁUGI MOBILNEJ DRUKARKI PP8 Producent: PINNACLE TECHNOLOGY CORP. Dystrybutor: ACLAS Polska Sp. z o.o. aclas@aclas-polska.pl

2

3 SPIS TREŚCI 1 Unikalne funkcje i właściwości Zaawansowane funkcje a właściwości Specyfikacja Wymiary Obsługa drukarki Włączanie drukarki Kasowanie informacji Sygnalizacja światełek diod Ładowaniu akumulatora (praca mobilna) Instalacja Ładowanie papieru Instalacja drukarki na pasek Interfejsy komunikacyjne Połączenie kablowe...13

4 1 Unikalne funkcje i właściwości Powiększona pojemność baterii. Produkt jest zasilany baterią 7.4V 1400mAh, która nie ma efektu pamięci i może być ładowana w dowolnym momencie. Unikalne, inteligentne tryby oszczędzania energii, czuwają nad tym aby zużycie energii było minimalne gdy nic nie jest drukowane, a także wydłużają czas pracy podczas drukowania. Po pełnym naładowaniu akumulatora drukarka umożliwia wydrukowanie w sposób ciągły 80 m papieru (około 900 paragonów). Dzięki zaprojektowaniu do zastosowań mobilnych, drukarka może pracować zawieszona na ścianie lub na pasku, a po skomunikowaniu przenośnym terminalem, umożliwia spisywanie i wydruk stanów liczników mediów, wspiera mobilną logistykę, obsługę mobilnego biura z wystawianiem faktur oraz wykorzystanie w innych podobnych zastosowaniach. Komunikacja drukarki RF2.4G/RF433MHz wykorzystuje patent ACLAS tzw. energooszczędnego protokołu CSMA, który jest w stanie ustanowić wielodostępową komunikację. Dzięki temu patentowi urządzenie zużywa poniżej 20 μa w trybie gotowości. Wodoodporna konstrukcja. Nakładka kauczukowa w otworze wysuwu papieru jest w stanie zapobiec przedostaniu się do środka wody lub innych zanieczyszczeń. Zwiększa to znacznie niezawodność drukarki, gdy pracuje ona w warunkach o dużym zanieczyszczeniu i narażeniu na opady atmosferyczne. 1

5 2 Zaawansowane funkcje a właściwości Funkcja komunikacji bezprzewodowej Bluetooth. Oryginalna konstrukcja półprzezroczystej pokrywy papieru umożliwiającej śledzenie stanu rolki papieru. Szybkość drukowania: 60 mm / s. Mechanizm łatwego załadunku, umożliwiający szybkie załadowanie nowej rolki papieru. Zaprojektowana dla wygodnej pracy użytkownika. Diody sygnalizacyjne i brzęczyk wyraźnie wskazują na stan drukarki: komunikacja Bluetooth, tryb gotowości, brak papieru i itp. Detektor zbliżającego się końca papieru tzw. Black Mark, jest w stanie dostarczyć informację o zbliżającym się końcu papieru, identyfikując znacznik końca papieru naniesiony z lewej lub prawej strony rolki papieru. Porty komunikacyjne: RS232, Bluetooth. Wsparcie poleceń ESC / P. Wielodostępowa funkcja bezprzewodowej komunikacji Bluetooth. 2

6 3 Specyfikacja Typ PP86EBWB wersja mobilna PP86EUWB wersja stacjonarna Zasilanie DC9V/ 600mA DC9V/2A Pojemność akumulatora 7,4V 1400mAh, 900 paragonów Nie dotyczy Szybkość drukowania Mechanizm drukujący Papier Rozdzielność druku Rodzaj papieru Maks. szerokość Średnica rolki Sposób ładowania papieru Czcionki Zestaw znaków; rozmiar 60 mm/s max. Termiczny 203DPI Termiczny paragonowy 79,5mm ± 0,4mm Max. zewnętrzna Φ 56 mm; Min. wewnętrzna Φ 20 mm System łatwego załadunku rolki papieru Czcionki polskie, znaki specjalne; 12 * 24 / 24 * 24, Ilość znaków w linii 48 / 24 Rodzaj kodu kreskowego Bufor wejściowy Czujnik Pamięć Flash Interfejsy Żywotność głowicy drukarki Automatyczny obcinacz Sterowanie szufladą Temperatura pracy Wilgotność względna środowiska pracy Sterowniki Polecenia drukowania Wymiary UPC-A, UPC-E, Code 39, Code 128, EAN 128. Jan8, Jan13 (EAN 13), Interleaved 2 z 45, Codabar 32KB Zbliżającego się końca papieru, końca papieru, Black Mark 8MB RS232/Bluetooth 50km(zalecane jest używanie papieru wysokiej jakości, jako OJI, PD-160R lub firmowy papier ACLAS) Nie DC 24V/1A 0 ~40 5%-90% Win9X/WinME/Win2000/WinNT/WinXP, kompatybilne z EPSON Kompatybilne z poleceniami ESC/POS 110mm(szer.) * 156mm(gł.) * 65mm (wys.) 3

7 4 Wymiary 4

8 5 Obsługa drukarki 6.1 Włączanie drukarki Włączanie Wysuw papieru 1. Naciśnij klawisz włącznika przez 3 sekundy, a wtedy drukarka wyda dźwięk "beep" co oznacza, że drukarka została uruchomiona. 2. Drukarkę ponownie uruchamiamy gdy podłączając ją do zasilacza (praca stacjonarna) lub przy usunięciu i ponownym wsunięciu akumulatora (praca mobilna). Po 6 sekundach drukarka automatycznie wydrukuje stronę testową, w tym dane uruchamiania systemu w wersji kodu maszynowego i z nazwą Bluetooth. Ten czas jest niezbędny do rozpoczęcia pracy przez modułu Bluetooth. Uwaga: (1) Jeśli nie ma żadnych informacji przechowywanych w drukarce (zgodnie z Rysunkiem nr 1), użytkownik może wykonać wydruk strony testowej. PP bps V1.385 ID= Aclas_BT = On Aclas_BT_Name = cxl Lista Bluetooth pusta Tu jest pokazane, że nie są zapisane żadne dane w drukarce. Rysunek nr 1 5

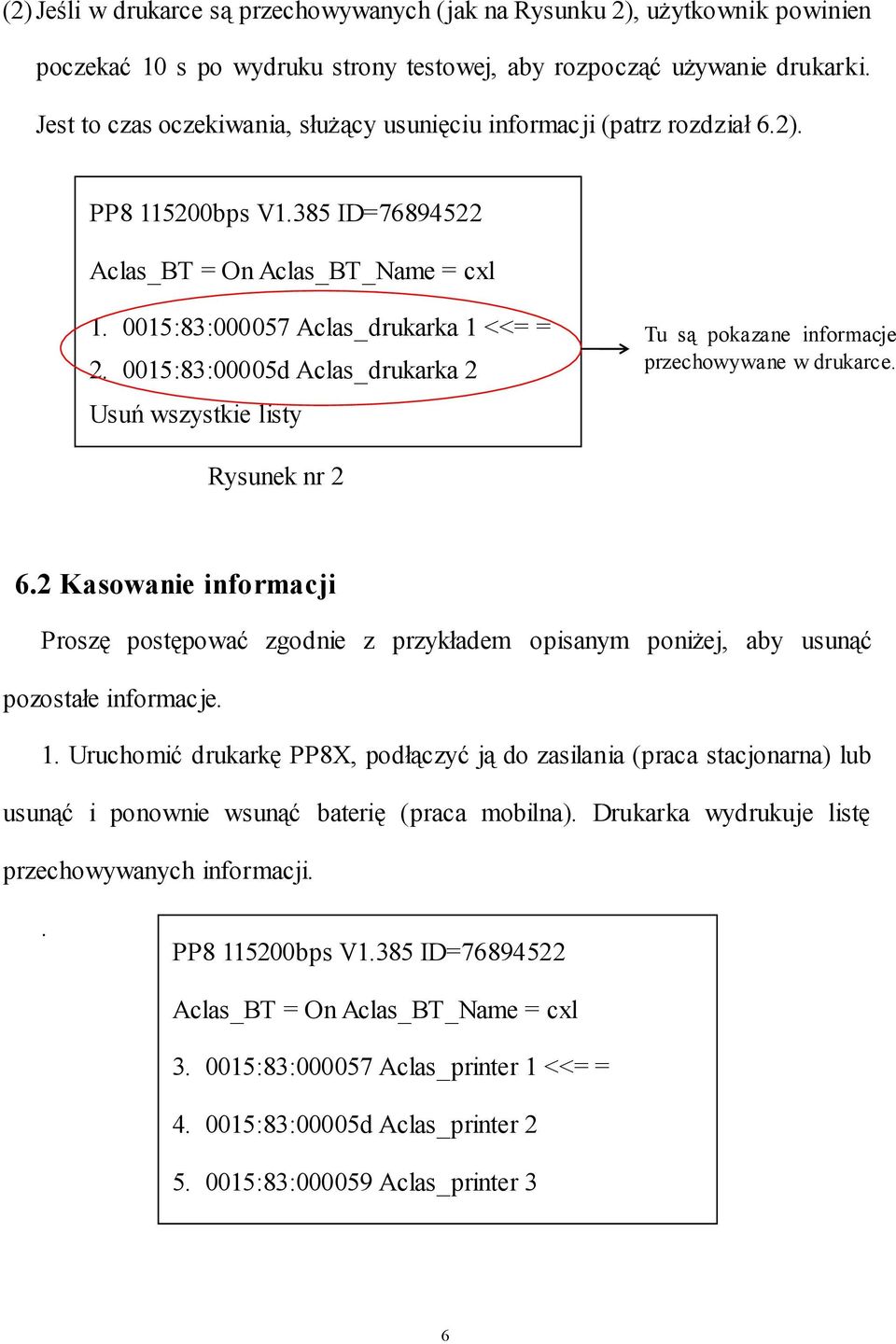

9 (2) Jeśli w drukarce są przechowywanych (jak na Rysunku 2), użytkownik powinien poczekać 10 s po wydruku strony testowej, aby rozpocząć używanie drukarki. Jest to czas oczekiwania, służący usunięciu informacji (patrz rozdział 6.2). PP bps V1.385 ID= Aclas_BT = On Aclas_BT_Name = cxl :83: Aclas_drukarka 1 <<= = :83:00005d Aclas_drukarka 2 Usuń wszystkie listy Tu są pokazane informacje przechowywane w drukarce. Rysunek nr Kasowanie informacji Proszę postępować zgodnie z przykładem opisanym poniżej, aby usunąć pozostałe informacje. 1. Uruchomić drukarkę PP8X, podłączyć ją do zasilania (praca stacjonarna) lub usunąć i ponownie wsunąć baterię (praca mobilna). Drukarka wydrukuje listę przechowywanych informacji.. PP bps V1.385 ID= Aclas_BT = On Aclas_BT_Name = cxl :83: Aclas_printer 1 <<= = :83:00005d Aclas_printer :83: Aclas_printer 3 Delete All List 6

10 2. W ciągu 10 sekund po wydruku listy pozostałych informacji nacisnąć klawisz Wysuw papieru. Wówczas strzałka << == przesuwać się będzie, linia po linii, w zależności od ilości kolejnych naciśnięć klawisza Wysuw papieru. Drukarka wydrukuje paragon aby pokazać miejsce strzałki << ==C wskazując miejsce informacji do usunięcia. Uwaga: Jeśli klawisz "Wysuw papieru" naciśnięty będzie po upływie 10 s od uruchomienia urządzenia, to drukarka będzie realizować tylko funkcję wysuwu papieru. Przykład. Jeśli informacja w trzeciej linii '0015: 83: Aclas drukarka 3' nie jest przyporządkowanym urządzeniem, należy nacisnąć klawisz Wysuw papieru trzy razy, a wówczas strzałka" << == "przeniesie się do tej pozycji :83: Aclas_drukarka :83:00005d Aclas_drukarka :83: Aclas_drukarka 3 <<= = Usuń wszystkie listy Strzałka przesuwa się na tą pozycję Użytkownik może przesunąć strzałkę "<< == " do pozycji " Usuń wszystkie listy", aby usunąć wszystkie informacje jednocześnie. 1. Naciśnij 'Włącz", aby usunąć wybraną pozycję. Drukarka wydrukuje paragon, aby pokazać listę informacji jak poniżej: :83: Aclas_drukarka :83:00005d Aclas_drukarka 2 Usuń wszystkie listy <<= = 7

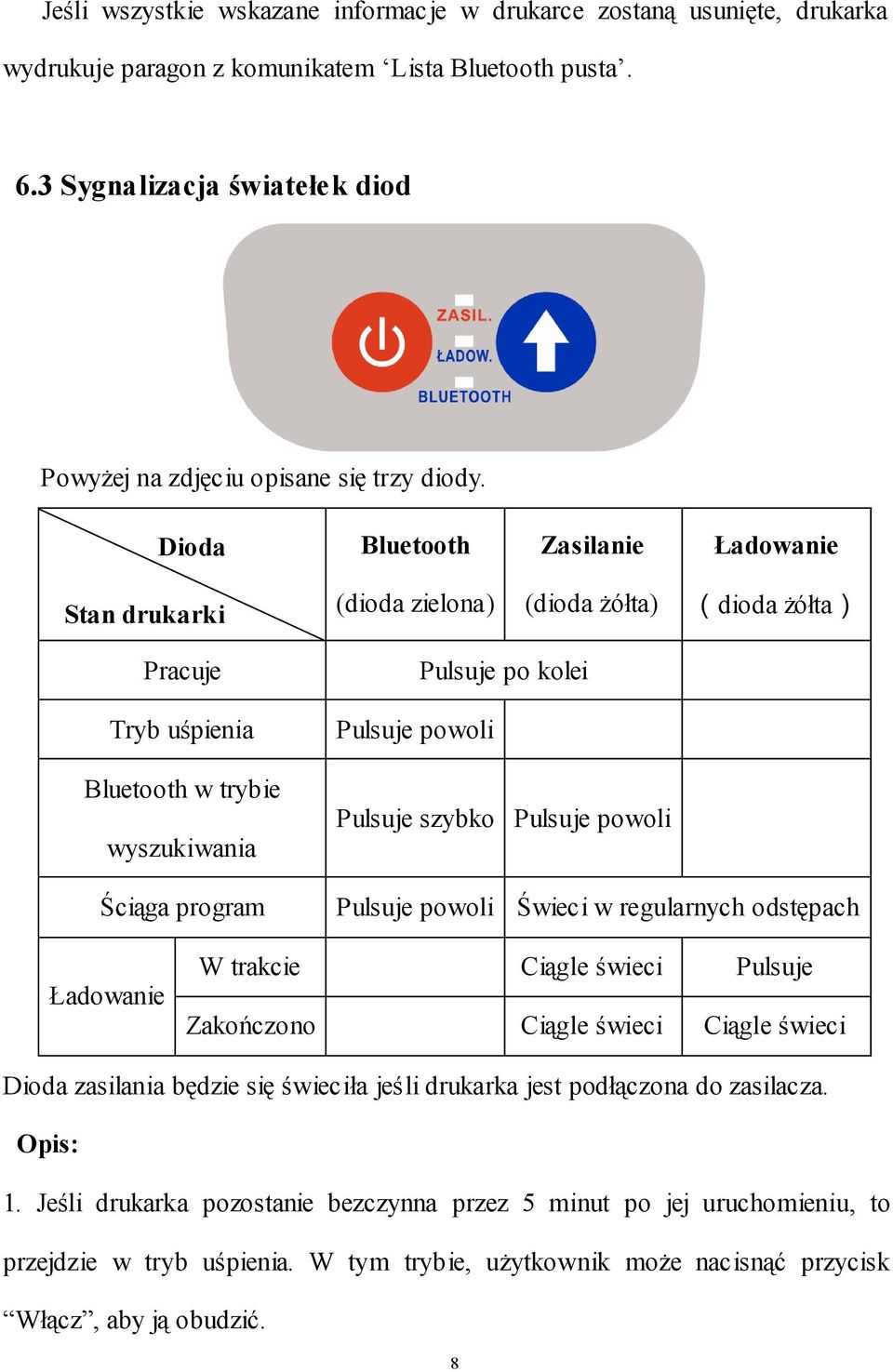

11 Jeśli wszystkie wskazane informacje w drukarce zostaną usunięte, drukarka wydrukuje paragon z komunikatem Lista Bluetooth pusta. 6.3 Sygnalizacja światełek diod Powyżej na zdjęciu opisane się trzy diody. Dioda Bluetooth Zasilanie Ładowanie Stan drukarki (dioda zielona) (dioda żółta) (dioda żółta) Pracuje Tryb uśpienia Bluetooth w trybie wyszukiwania Ściąga program Pulsuje po kolei Pulsuje powoli Pulsuje szybko Pulsuje powoli Pulsuje powoli Świeci w regularnych odstępach Ładowanie W trakcie Ciągle świeci Pulsuje Zakończono Ciągle świeci Ciągle świeci Dioda zasilania będzie się świeciła jeśli drukarka jest podłączona do zasilacza. Opis: 1. Jeśli drukarka pozostanie bezczynna przez 5 minut po jej uruchomieniu, to przejdzie w tryb uśpienia. W tym trybie, użytkownik może nacisnąć przycisk Włącz, aby ją obudzić. 8

12 2. Aby Bluetooth rozpoczął wyszukiwanie, naciśnij klawisz wyłącznika i klawisz przesuwu papieru w tym samym czasie. 6.4 Ładowaniu akumulatora (praca mobilna) 1. Należy w pełni naładować akumulator przed pierwszym użyciem. Pełne naładowanie akumulatora wymaga zwykle około 2 godzin. Proszę prawidłowo podłączyć ładowarkę do interfejsu zasilania drukarki (pokazano na rysunku poniżej). 2. Drukarka jest wyposażona w akumulator litowy, który nie posiada efektu pamięci, dlatego drukarkę można ładować w dowolnym momencie. 3. Akumulator może być bez uszkodzeń szybko i wielokrotnie doładowywany bo posiada mechanizm ochrony przed przeładowaniem i zniszczeniem. 4. Drukarka może wydrukować 80m papieru, po pełnym naładowaniu akumulatora. Interfejs ładowarki 9

13 6 Instalacja 7.1 Ładowanie papieru Brak papieru w drukarce jest sygnalizowany dźwiękiem. Aby dalej pracować należy natychmiast założyć papier. 1. Naciśnij przycisk, żeby otworzyć pokrywę 2. Wyjmij pustą szpulkę rozwijacza z drukarki. 3. Wysuń talerz w kierunku strzałki 4. Po założeniu rolki papieru, załóż talerz tak jak pokazuje rysunek. 10

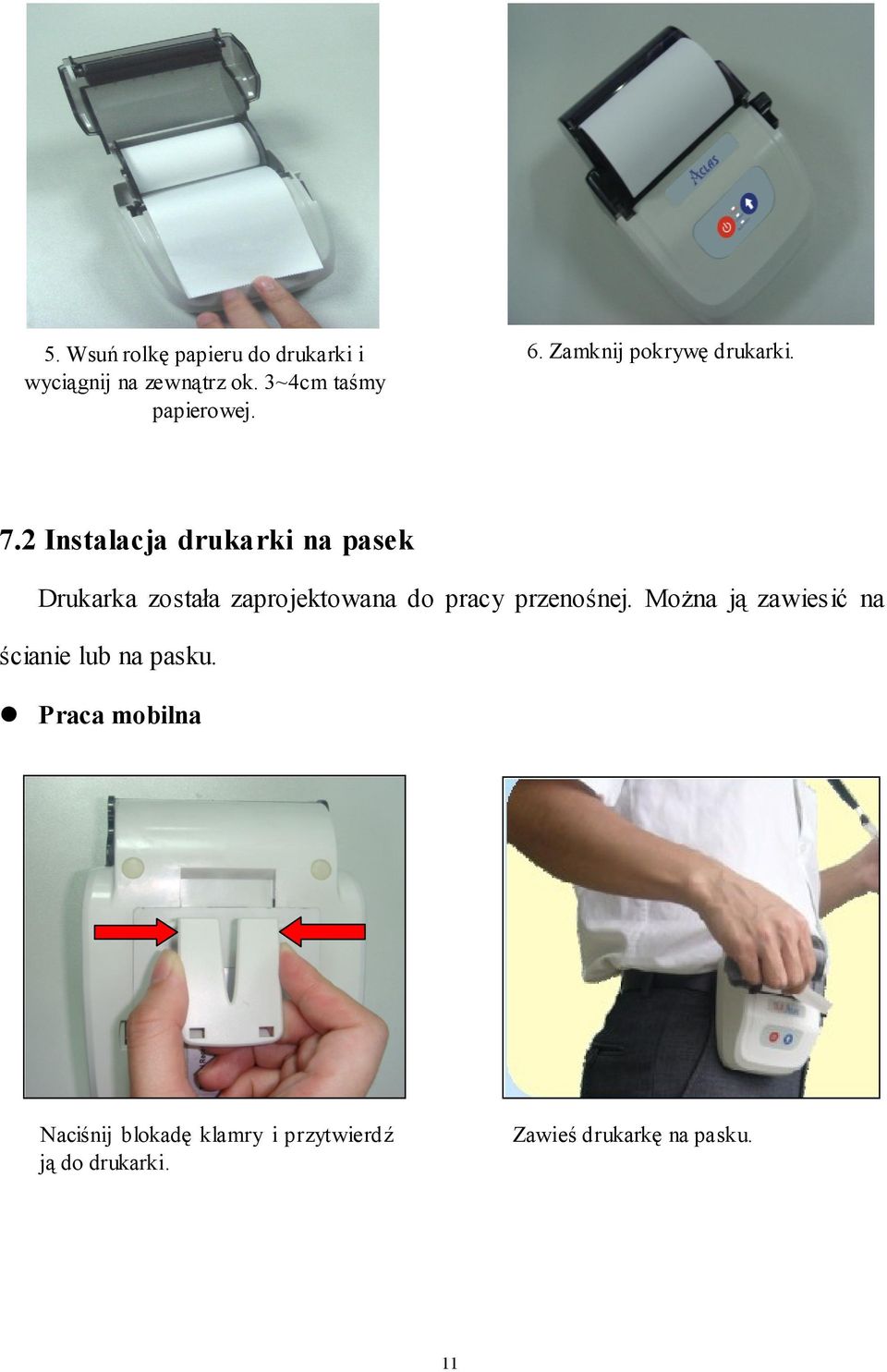

14 5. Wsuń rolkę papieru do drukarki i wyciągnij na zewnątrz ok. 3~4cm taśmy papierowej. 6. Zamknij pokrywę drukarki. 7.2 Instalacja drukarki na pasek Drukarka została zaprojektowana do pracy przenośnej. Można ją zawiesić na ścianie lub na pasku. Praca mobilna Naciśnij blokadę klamry i przytwierdź ją do drukarki. Zawieś drukarkę na pasku. 11

15 Praca stacjonarna (1) Wywierć otwory w ścianie na kołki rozporowe. (2) Przytwierdź klamrę do drukarki. (3) Klamrę przymocuj dwoma śrubami do korków rozporowych w ścianie. 12

16 7.3 Interfejsy komunikacyjne Zasilacz Port RS Połączenie kablowe Uwaga: Przed połączeniem kabli, sprawdzić czy drukarka i komputer są wyłączone z prądu. Strona drukarki Strona komputera /RTS Podłączenie D9-P6 Nr Pinu Nazwa sygnału Kierunek Funkcja 1 CTS Wejście Gotowość do nadawania 3 GND Masa ochronna 4 RXD Wejście Otrzymywane dane 5 TXD Wyjście Przekazywane dane 6 RTS Wyjście Żądanie nadawania 13
