1 Po prostu bezpieczny. Wyłącznik kodowany RFID CET z urządzeniem ryglującym osłony

2 Wyłącznik CET CET to połączenie mechanicznego urządzenia ryglującego osłony z elektronicznie kodowanym aktywatorem. n Wszechstronne zastosowanie CET znajduje zastosowanie w zabezpieczaniu drzwi ochronnych maszyn i linii w ramach ochrony osób i procesów. Dzięki funkcji blokowania z monitorowaniem blokady nadaje się również idealnie do zastosowania w przypadku ruchów nadążnych maszyny. Bardzo wytrzymała metalowa obudowa umożliwia zastosowanie w najtrudniejszych warunkach otoczenia. W stanie zamkniętym osiąga siłę trzymania 6500 N. Ta właściwość jest korzystna szczególnie w przypadku dużych i ciężkich drzwi. W wersji z podwójną rampą CET nadaje się idealnie do zastosowania w drzwiach przesuwnych i stołach obrotowych. n Prostota funkcjonalności Wyłącznik CET umieszcza się na stałej, a aktywator z mocowanym na sprężynie popychaczem i transponderem na ruchomej części urządzenia zabezpieczającego. Podczas zamykania urządzenia zabezpieczającego popychacz aktywatora zostaje wprowadzony przez rampę najazdową wyłącznika CET w zagłębienie głowicy. Pod zagłębieniem znajduje się antena odbiorcza. Antena rozpoznaje zamknięte i zatrzymane w pozycji blokady urządzenie zabezpieczające. Wewnętrzny układ elektroniczny lub zewnętrzny moduł analizujący odblokowują obwód. Opcjonalnie można podłączyć przycisk uruchamiania i pętlę zwrotną. PL e EN ISO Kategoria 3 EN ISO Kategoria 4 EN n Różne poziomy kodowania Kodowanie Unicode Każdy aktywator CET ma unikatowe kodowanie i znacznie przekracza wymogi normy EN ISO w zakresie wyłącznika o typie budowy 4 z wysokim poziomem kodowania. Aktywator o unikatowym kodowaniu przyporządkowuje się jednoznacznie do wyłącznika przez programowanie. W ten sposób można skutecznie wyeliminować ryzyko manipulacji urządzenia zabezpieczającego ze zworą o takiej samej budowie. W ten sposób jest spełniony wymóg normy w zakresie skutecznej ochrony przed manipulacją. W razie awarii można w dowolnym momencie zaprogramować nowy aktywator. Wraz z zaprogramowaniem nowego aktywatora, poprzedni traci automatycznie swoją ważność. Kodowanie Multicode W zastosowaniach, w których nie jest wymagany aktywator o wysokim poziomie kodowania, istnieje możliwość zastosowania wyłącznika Multicode. W tym przypadku nie następuje jednoznaczne przyporządkowanie aktywatora do wyłącznika. Zostaje tylko przeprowadzona kontrola, czy chodzi o prawidłowy aktywator. n Łatwe spełnienie wymagań norm Dzięki kombinacji mechanicznego urządzenia ryglującego osłony i technologii RFID wyłącznik zapewnia maksimum. Performance Level e (PL e) oraz kategoria 3 lub 4 (zależnie od pozycji montażowej) wg EN ISO zostają osiągnięte już z jednym wyłącznikiem CET. CET spełnia także wymagania normy EN dotyczący monitorowania urządzenia ryglującego osłony. Pozycja montażowa Osiągalna kategoria i PL wg EN ISO Pozycja montażowa Osiągalna kategoria i PL wg EN ISO Głowica do góry Głowica w dół lub poziomo 3 / PL e 4 / PL e

3 n Rodzaje urządzeń ryglujących osłony Dla CET są dostępne dwa rodzaje urządzeń ryglujących osłony. n Blokada mechaniczna: Blokada siłą sprężyny. Odryglowanie przez przyłożenie napięcia do magnesów zamykających (zasada prądu spoczynkowego). n Blokada elektryczna: Blokada realizowana siłą elektromagnetyczną. Aktywacja urządzenia ryglującego osłony przez przyłożenie napięcia do magnesów zamykających (zasada prądu roboczego). n Wyjście sygnalizacyjne drzwi (Dostępne w wariantach ze zintegrowanym modułem elektronicznym). Umożliwia wykrywanie pozycji drzwi ochronnych (otwarte/zamknięte). n Łatwe podłączenie do magistrali przez interfejs AS-I W wersji CET-AS wyłącznik można podłączać bezpośrednio w szafie rozdzielczej lub przez moduł sprzęgający do magistrali AS-i. W ten sposób okablowanie staje się zbędne. Wszystkie informacje CET są udostępniane sterownikowi przez magistralę AS-i. n Szeroki wybór dopracowanych akcesoriów Płytki montażowe do łatwego montażu, różne elementy pomocnicze do odryglowania i odblokowania, konfekcjonowane przewody lub różne systemy ryglowania szeroki wybór akcesoriów zapewnia maksymalną elastyczność podczas integracji i montażu. Wkładka blokująca uniemożliwia aktywację urządzenia ryglującego osłony. W tym celu wkładkę blokującą umieszcza się na zworze CET. W położeniu blokady wkładka może być zabezpieczona za pomocą maksymalnie 3 kłódek. Odblokowanie awaryjne umożliwia ręczne odryglowanie CET. Odryglowanie pomocnicze kluczem umożliwia autoryzowanemu personelowi odryglowanie awaryjne kluczem w określonych sytuacjach. Płytki montażowe i system ryglowania do łatwego montażu CET na profilach.

4 Rodziny systemów CET EUCHNER oferuje 4 koncepcje podłączenia i okablowania, dostosowane do indywidualnych potrzeb i wymagań klientów: CET-AX Składa się z głowicy czytającej i zwory. Analiza jest wykonywana przez oddzielne moduły analizujące CES-AZ. CES-AZ CES-AZ Moduł analizujący CES-AZ głowic czytających CET-AP Składa się z jednego wyłącznika z wewnętrznym układem elektronicznym i aktywatora. CET-AP nadaje się do zastosowania w trybie indywidualnym. Sterownik PLC Przekaźnik - Sterownik - Przekaźnik wyłączników 1 CET-AR Składa się z jednego wyłącznika z wewnętrznym układem elektronicznym i aktywatora. CET-AR można podłączać szeregowo (do 20 szt.). CES-AR Sterownik PLC Przekaźnik - Przyrząd analizujący CES-AR - Sterownik - Przekaźnik wyłączników CET-AS Monitor AS-i Składa się z jednego wyłącznika z wewnętrznym układem elektronicznym i zwory. CET-AS nadaje się do bezpośredniego podłączenia do magistrali AS-i. Moduł sprzęgający AS-i - AS-i Safety at work wyłączników

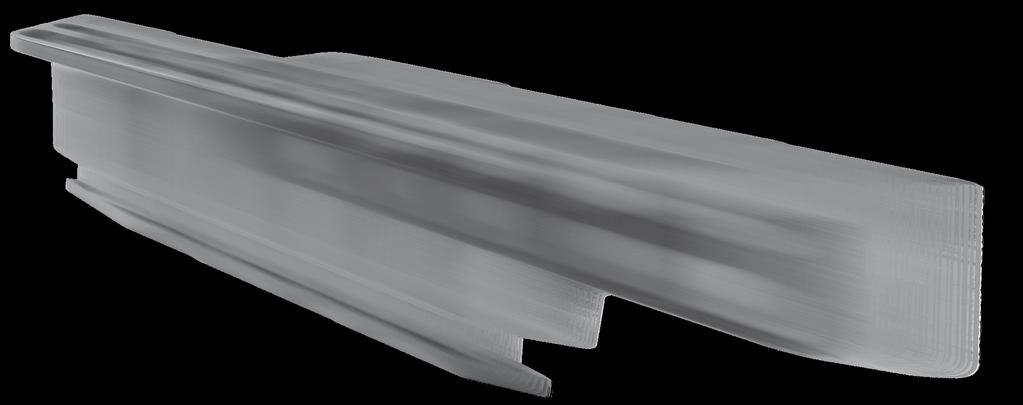

5 CET szczegółowe informacje Popychacz do podnoszenia urządzenia ryglującego osłony Obniżenie ze zintegrowaną głowicą czytającą Głowica wyłącznika przestawiana w czterech kierunkach do zastosowania na drzwiach prawych lub lewych Odryglowanie pomocnicze do odblokowania urządzenia ryglującego osłony przy użyciu narzędzi Funkcja szczegółowej diagnostyki przy użyciu diod LED Aktywator ze stali nierdzewnej ze zintegrowanym transponderem Mechaniczne urządzenie blokujące osłony 6500 N Stabilna rampa ze stali nierdzewnej umożliwia montaż na dużych i ciężkich drzwiach Odryglowanie awaryjne (opcjonalnie) do odryglowania urządzenia ryglującego osłony bez środków pomocniczych ze strefy zagrożenia Wąska obudowa, idealna do montażu tam, gdzie jest mało miejsca Odryglowanie za pomocą cięgna Bowdena (opcjonalnie) umożliwia zdalne odryglowanie urządzenia ryglującego osłony za pomocą linki Różne możliwości podłączenia (M12, M23, AS-i) zmniejszają nakłady na okablowanie Wytrzymała obudowa z metalowego odlewu ciśnieniowego, nadaje się idealnie do zastosowania w trudnych warunkach Stabilna podwójna rampa (opcjonalnie) ze stali nierdzewnej do użytku w drzwiach przesuwnych lub stołach obrotowych

6 Zabezpieczenie dwóch drzwi wahadłowych Rzut oka na zalety CET n Połączenie mechanicznego urządzenia ryglującego osłony z technologią RFID n Urządzenie ryglujące osłony z monitorowaniem blokady n Nadaje się do ochrony procesów i personelu, również w przypadku ruchów nadążnych maszyny n Aktywator z unikalnym kodowaniem n Wysoki poziom zabezpieczenia przed manipulacją n Kategoria 4 / PL e z jednym wyłącznikiem n Mniejszy nakład na okablowanie dzięki złączom wtykowym n Duża siła trzymania do 6500 N n Wytrzymała metalowa obudowa odpowiednia do pracy w trudnych warunkach warunkach n Nadaje się również do ciężkich drzwi n Wysoki stopień ochrony IP67 n Aktywator o wysokim stopniu swobody n Dokładna regulacja drzwi nie jest wymagana Zabezpieczenie jednych drzwi przesuwnych Zabezpieczenie jednych drzwi obrotowych /19 Wydawca zastrzega sobie prawo do zmian bez uprzedniego powiadomienia. EUCHNER GmbH + Co. KG TA EUCHNER Sp. z o.o. Krasińskiego Katowice Polska Tel Fax info@euchner.pl
