KATALOG. Czerwiec Konstrukcji do podwieszania sygnalizacji drogowych
|
|
- Bernard Król
- 8 lat temu
- Przeglądów:
Transkrypt
1 KATALOG Konstrukcji do podwieszania sygnalizacji drogowych Czerwiec 2008 Przedsiębiorstwo Produkcyjno Usługowe MIRS Sp. z o.o. ul. Poświęcka 17/38, Wrocław tel , , fax mirs@mirs.com.pl
2
3 Konstrukcje do podwieszania sygnalizacji drogowych Konstrukcje stalowe prezentowane w katalogu przeznaczone są do podwieszania sygnalizacji ulicznej. Konstrukcje typu SURO oraz BraSURO zaprojektowano z możliwością montażu wysięgnika pod oświetlenie uliczne. Programem produkcji objęte są następujące wyroby: sygnalizatory uliczne typu SUR oraz SURO bramki sygnalizacyjne typu BraSUR oraz BraSURO maszty typu HY wysięgniki proste rurowe mocowane specjalnym uchwytem typu MIRS do słupów trakcyjnych (np. typu MR lub MRO) wysięgniki łukowe rurowe z kolanem mocowanym wg rozwiązań MIRS do wszystkich słupów trakcyjnych MR lub MRO bramki z ryglem kratowym o rozpiętości do 28 m. Słupy przystosowane są do posadowienia: tradycyjnie bezpośrednio w gruncie do fundamentu (szklanki) w gruncie za pomocą kołnierza i śrub do wieńca fundamentowego mocowanego oddzielnie w fundamencie. Rozwiązanie to ułatwia montaż słupa jak też zapewnia prostą wymianę słupa uszkodzonego podczas jego użytkowania na nowy. UWAGA: Na życzenie zamawiającego możemy dokonać montażu wykonanych przez nas konstrukcji w miejscu ich użytkowania. Jako zabezpieczenie antykorozyjne stosujemy cynkowanie ogniowe na zewnątrz i wewnątrz słupa wg normy DIN 1461, średnia grubość powłoki to 85 μm. Jej trwałość w zależności od rodzaju atmosfery wynosi od kilkunastu do kilkudziesięciu lat. Dodatkowo stosujemy malowanie odpowiednim zestawem farb o szerokiej gamie kolorów RAL, co jeszcze bardziej wydłuża trwałość powłoki. Prezentowane konstrukcje zabezpieczamy również antykorozyjne poprzez czyszczenie do Sa 2 1/2 wg PN-ISO oraz stosowanie powłok malarskich w dowolnym kolorze RAL w zależności od środowiska pracy konstrukcji. Nasze wyroby charakteryzuje: duża wytrzymałość bardzo dobra odporność na korozję konstrukcja umożliwiająca szerokie zastosowanie możliwość wymiany uszkodzonych elementów na nowe bardzo łatwy montaż (posadowienie kołnierzowe) estetyczny wygląd/szeroka gama kolorów RAL powłok malarskich możliwość dostosowania do stylu otoczenia (słupy stylowe) elastyczna cena krótkie terminy realizacji zamówień. Przedsiębiorstwo Produkcyjno Usługowe MIRS Sp. z o.o. ul. Poświęcka 17/38, Wrocław tel , , fax mirs@mirs.com.pl

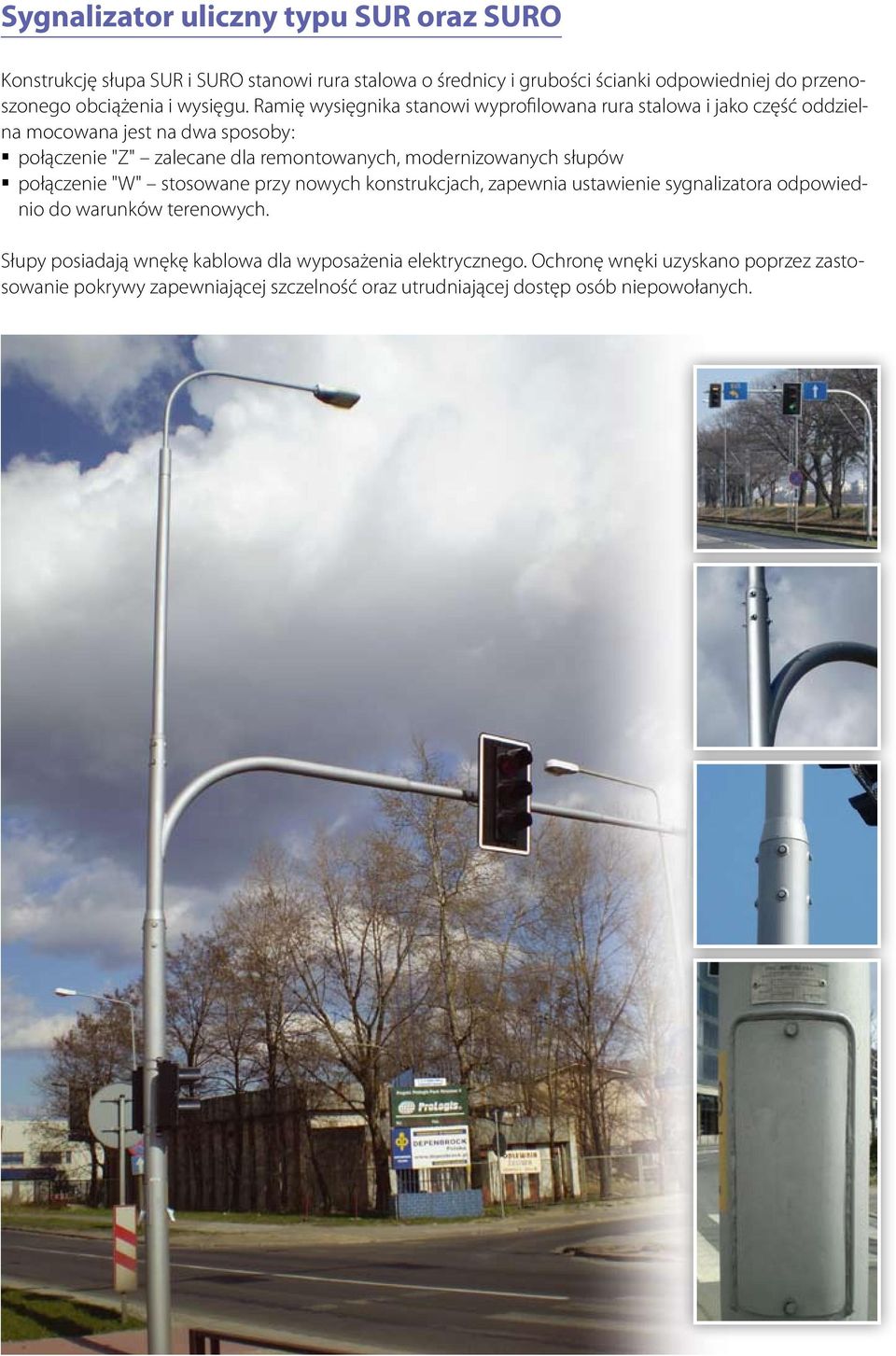

4 Sygnalizator uliczny typu SUR oraz SURO Konstrukcję słupa SUR i SURO stanowi rura stalowa o średnicy i grubości ścianki odpowiedniej do przenoszonego obciążenia i wysięgu. Ramię wysięgnika stanowi wyprofilowana rura stalowa i jako część oddzielna mocowana jest na dwa sposoby: połączenie "Z" zalecane dla remontowanych, modernizowanych słupów połączenie "W" stosowane przy nowych konstrukcjach, zapewnia ustawienie sygnalizatora odpowiednio do warunków terenowych. Słupy posiadają wnękę kablowa dla wyposażenia elektrycznego. Ochronę wnęki uzyskano poprzez zastosowanie pokrywy zapewniającej szczelność oraz utrudniającej dostęp osób niepowołanych.
5 Zastosowanie: dla podwieszania sygnalizatorów z trzema soczewkami f300 i ekranem kontrastowym na wysokości 6,0 m od poziomu terenu dla podwieszania tablic kierunkowych F11 na wysokości 6,0 m od poziomu terenu możliwość zamontowania tablic drogowych możliwość zamontowania kamer drogowych.
6 H 0 Sygnalizator uliczny typu SUR A A 2 A 3 A 4 R 1200 D 1 D 2 D 3 D 4 H 1 1 H det. A Zbrojenie kielicha # 12 co 15 cm W1 1:10 Zbrojenie powierzchniowe siatka ø 6 15/15 cm , 480, , 380, 700 a 320 a BI det. A 1:10 Fundamenty dla sygnalizatorów ulicznych typu SUR Sygnalizator uliczny typu SUR BLOK FUNDAMENTOWY A [m] B [m] H [m] SUR-3 SUR-9 1,20 1,20 2,50 SUR-9,5 SUR-12 1,20 1,20 2,80 M12 ø42 Zbrojenie: - Zbrojenie powierzchniowe siatka z pręta ø 6 o oczkach 15/15 cm - Zbrojenie kielicha z pręta # 12 co 15 cm na długości zagłębienia rury Warunki gruntowe: piasek średni o I D =0,5 oraz brak wody. W przypadku braku takiego gruntu wykop należy zasypać piaskiem średnim lub grubym zagęszczonym mechanicznie do I D =0,5 Oznaczenia: H wysokość słupa od poziomu terenu A łączna długość wysięgu, A 2, A 3, A 4 długości wysięgu, D 1, D 2, D 3, D 4 średnice rur * szczegółowe dane zawiera tab. nr 1 50 a-a D 1
7 TAB. NR 1 zestawienie długości oraz rodzajów rur dla sygnalizatorów ulicznych typu SUR Parametry Wysokość / Średnica Wysięg / Średnica Masa TYP H A H 0 / H 1 / D 1 / D 1 A 2 / D 2 A 3 / D 3 A 4 / D 4 G [m] [m] [m] / [mm] [m] / [mm] [m] / [mm] [m] / [mm] [m] / [mm] [m] / [mm] [kg] SUR 3,0 4,1 1,9 3, ,0 3,0 SUR 3,0K 159,0 108,0 222 SUR 3,5 4,1 1,9 3, ,0 3,5 SUR 3,5K 159,0 108,0 233 SUR 4,0 4,1 1,9 4, ,0 4,0 SUR 4,0K 159,0 108,0 243 SUR 4,5 4,1 1,9 2,5 2, ,0 4,5 SUR 4,5K 133,0 108,0 324 SUR 5,0 4,1 1,9 2,5 2, ,0 5,0 SUR 5,0K 133,0 108,0 330 SUR 5,5 4,1 1,9 3,0 2, ,0 5,5 SUR 5,5K 133,0 108,0 344 SUR 6,0 4,1 1,9 3,5 2, ,0 6,0 SUR 6,0K 133,0 108,0 359 SUR 6,5 4,1 1,9 3,5 3, ,0 6,5 SUR 6,5K 133,0 108,0 365 SUR 7,0 4,1 1,9 3,0 2,0 2, ,0 7,0 SUR 7,0K 133,0 108,0 505 SUR 7,5 4,1 1,9 3,0 2,0 2, ,0 7,5 SUR 7,5K 133,0 108,0 512 SUR 8,0 4,1 1,9 3,5 2,5 2, ,0 8,0 SUR 8,0K 133,0 108,0 538 SUR 8,5 4,1 1,9 3,5 2,5 2, ,0 8,5 SUR 8,5K 133,0 108,0 545 SUR 9,0 4,1 1,9 3,5 3,0 2, ,0 9,0 SUR 9,0K 133,0 108,0 558 SUR 9,5 4,1 1,9 4,0 3,0 2, ,0 9,5 SUR 9,5K 273,0 133,0 108,0 802 SUR 10,0 4,1 1,9 4,5 3,0 2, ,0 10,0 SUR 10,0 273,0 133,0 108,0 835 SUR 10,5 4,1 1,9 4,5 3,0 3, ,0 10,5 SUR 10,5 273,0 133,0 108,0 842 SUR 11,0 4,1 1,9 4,5 2,5 2,0 2, ,0 11,0 SUR 11,0 273,0 159,0 133,0 108, SUR 11,5 4,1 1,9 5,5 2,0 2,0 2, ,0 11,5 SUR 11,5 273,0 159,0 133,0 108, SUR 12,0 4,1 1,9 5,5 2,0 2,0 2, ,0 12,0 SUR 12,0 273,0 159,0 133,0 108, Przykład oznaczenia: SUR 4,5 K sposób posadowienia: K za pomocą kołnierza i stopy z kotwami _ posadowienie tradycyjne długość wysięgu A = 4,5 m sygnalizator uliczny typu SUR
8 Sygnalizator uliczny typu SURO max 1800 max 1500 H 01 1 A A 2 A 3 A 4 H - 07 lub H - 09 R1200 D 1 D 2 D 3 D 4 H 0 400, 480, , 380, Zbrojenie kielicha # 12 co 15 cm BI Zbrojenie powierzchniowe siatka ø 6 15/15 cm Fundamenty dla sygnalizatorów ulicznych typu SURO W1 1: Sygnalizator uliczny typu SURO BLOK FUNDAMENTOWY A [m] B [m] H [m] SURO-3 SURO-9 1,20 1,20 2,50 SURO-9,5 SURO-12 1,20 1,20 2,80 a 320 a Zbrojenie: - Zbrojenie powierzchniowe siatka z pręta ø 6 o oczkach 15/15 cm - Zbrojenie kielicha z pręta # 12 co 15 cm na długości zagłębienia rury Warunki gruntowe: piasek średni o I D =0,5 oraz brak wody. W przypadku braku takiego gruntu wykop należy zasypać piaskiem średnim lub grubym zagęszczonym mechanicznie do I D =0,5 Oznaczenia: H wysokość słupa od poziomu terenu A łączna długość wysięgu, A 2, A 3, A 4 długości wysięgu, 1, D 1, D 2, D 3, D 4 średnice rur * szczegółowe dane zawiera tab. nr 2 50 a-a
9 TAB. NR 2 zestawienie długości oraz rodzajów rur dla sygnalizatorów ulicznych typu SURO TYP SURO 3,0 SURO 3,0K SURO 3,5 SURO 3,5K SURO 4,0 SURO 4,0K SURO 4,5 SURO 4,5K SURO 5,0 SURO 5,0K SURO 5,5 SURO 5,5K SURO 6,0 SURO 6,0K SURO 6,5 SURO 6,5K SURO 7,0 SURO 7,0K SURO 7,5 SURO 7,5K SURO 8,0 SURO 8,0K SURO 8,5 SURO 8,5K SURO 9,0 SURO 9,0K SURO 9,5 SURO 9,5K SURO 10,0 SURO 10,0K SURO 10,5 SURO 10,5K SURO 11,0 SURO 11,0K SURO 11,5 SURO 11,5K SURO 12,0 SURO 12,0K Parametry Wysokość / Średnica Wysięg / Średnica Masa H 07 H 09 A H 0 / H 01 / 1 / D 1 A 2 / D 2 A 3 / D 3 A 4 / D 4 H 07 H 09 [m] [m] [m] [m] / [mm] [m] / [mm] [m] / [mm] [m] / [mm] [m] / [mm] [m] / [mm] [kg] [kg] 7,4 9,2 3,0 6,0 1,4 / 3,2 3, ,0 108,0 108, ,4 9,2 3,5 6,0 1,4 / 3,2 3, ,0 108,0 108, ,4 9,2 4,0 6,0 1,4 / 3,2 4, ,0 108,0 108, ,4 9,2 4,5 6,0 1,4 / 3,2 2,5 2, ,0 133,0 108, ,4 9,2 5,0 6,0 1,4 / 3,2 2,5 2, ,0 133,0 108, ,4 9,2 5,5 6,0 1,4 / 3,2 3,0 2, ,0 133,0 108, ,4 9,2 6,0 6,0 1,4 / 3,2 3,5 2, ,0 133,0 108, ,4 9,2 6,5 6,0 1,4 / 3,2 3,5 3, ,0 133,0 108, ,4 9,2 7,0 6,0 1,4 / 3,2 3,0 2,0 2, ,0 133,0 108, ,4 9,2 7,5 6,0 1,4 / 3,2 3,0 2,0 2, ,0 133,0 108, ,4 9,2 8,0 6,0 1,4 / 3,2 3,5 2,5 2, ,0 133,0 108, ,4 9,2 8,5 6,0 1,4 / 3,2 3,5 2,5 2, ,0 133,0 108, ,4 9,2 9,0 6,0 1,4 / 3,2 3,5 3,0 2, ,0 133,0 108, ,4 9,2 9,5 6,0 1,4 / 3,2 4,0 3,0 2, ,0 108,0 133,0 108, ,4 9,2 10,0 6,0 1,4 / 3,2 4,5 3,0 2, ,0 108,0 133,0 108, ,4 9,2 10,5 6,0 1,4 / 3,2 4,5 3,0 3, ,0 108,0 133,0 108, ,4 9,2 11,0 6,0 1,4 / 3,2 4,5 2,5 2,0 2, ,0 108,0 159,0 133,0 108, ,4 9,2 11,5 6,0 1,4 / 3,2 5,5 2,0 2,0 2, ,0 108,0 159,0 133,0 108, ,4 9,2 12,0 6,0 1,4 / 3,2 5,5 2,0 2,0 2, ,0 108,0 159,0 133,0 108, Przykład oznaczenia: SURO 4,5 K / 9 wysokość sztycy oświetleniowej: 77,4 m 99,2 m sposób posadowienia: K za pomocą kołnierza i stopy z kotwami _ posadowienie tradycyjne długość wysięgu A = 4,5 m sygnalizator uliczny typu SURO ze sztycą oświetleniową do zamontowania wysięgnika pod oświetlenie uliczne
10 Bramka sygnalizacyjna typu BraSUR oraz BraSURO Zastosowanie: dla podwieszania sygnalizatorów z trzema soczewkami f300 i ekranem kontrastowym na wysokości 6,0 m od poziomu terenu dla podwieszania tablic kierunkowych F11 na wysokości 6,0 m od poziomu terenu możliwość zamontowania tablic drogowych możliwość zamontowania kamer drogowych. A A 2 A 3 A 2 H 1 R1200 D 1 D 2 D 3 D 2 D 1 H det. A H 0 det. A 1:10 Zbrojenie kielicha # 12 co 15 cm Zbrojenie powierzchniowe siatka ø 6 15/15 cm 400, 480, , 380, 700 M12 ø42 D 1 BI Fundamenty dla bramek sygnalizacyjnych typu BraSUR W1 1: Bramka sygnalizacyjna typu BraSUR BLOK FUNDAMENTOWY A[m] B[m] H[m] BraSUR-10 BraSUR-13,5 1,20 1,20 2,50 BraSUR-14 BraSUR-22 1,20 1,20 2,80 a 320 a Zbrojenie: - Zbrojenie powierzchniowe siatka z pręta ø 6 o oczkach 15/15 cm - Zbrojenie kielicha z pręta # 12 co 15 cm na długości zagłębienia rury. Warunki gruntowe: piasek średni o I D =0,5 oraz brak wody. W przypadku braku takiego gruntu wykop należy zasypać piaskiem średnim lub grubym zagęszczonym mechanicznie do I D =0,5 Oznaczenia: H wysokość słupa od poziomu terenu A łączna rozpiętość bramki, A 2, A 3 rozpiętości, D 1, D 2, D 3 średnice rur * szczegółowe dane zawiera tab. nr 3 50 a-a

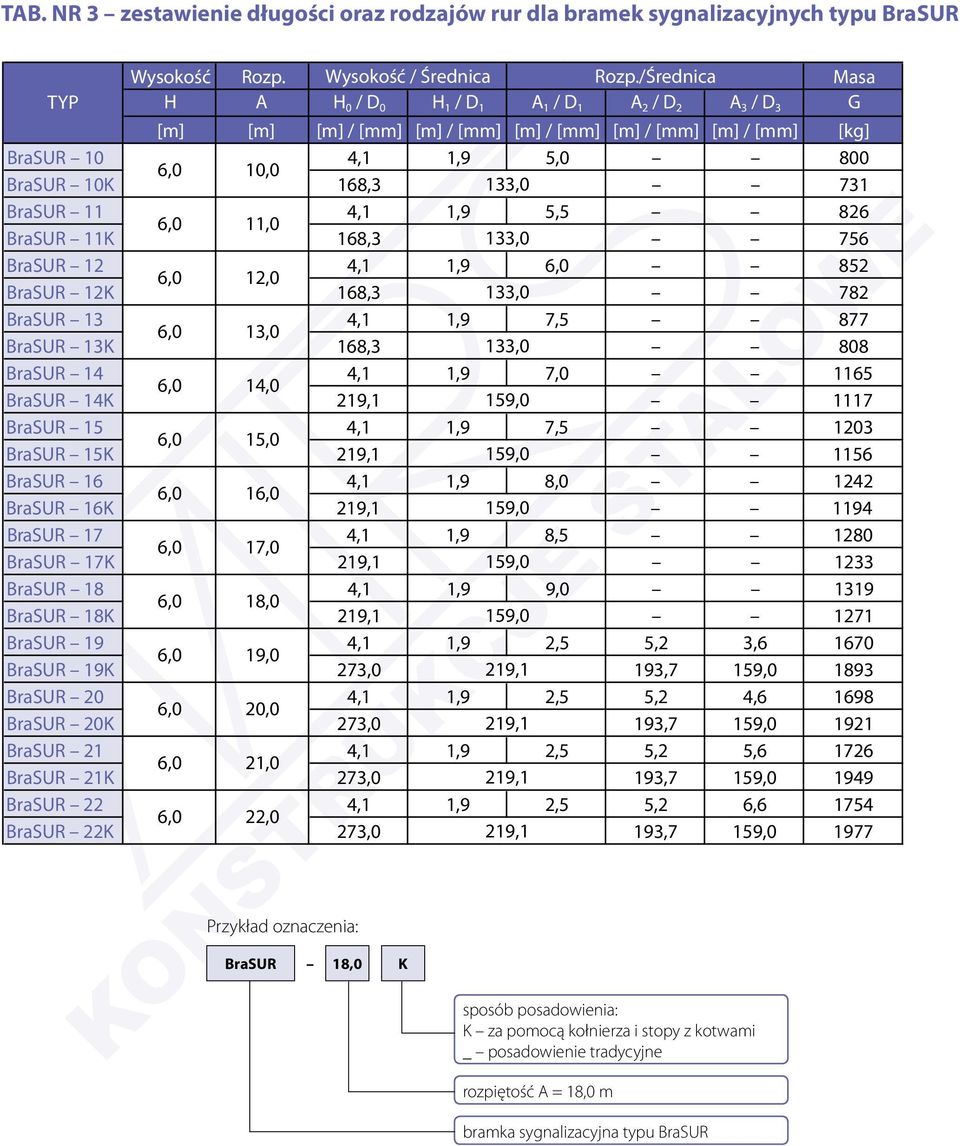

11 TAB. NR 3 zestawienie długości oraz rodzajów rur dla bramek sygnalizacyjnych typu BraSUR TYP BraSUR 10 BraSUR 10K BraSUR 11 BraSUR 11K BraSUR 12 BraSUR 12K BraSUR 13 BraSUR 13K BraSUR 14 BraSUR 14K BraSUR 15 BraSUR 15K BraSUR 16 BraSUR 16K BraSUR 17 BraSUR 17K BraSUR 18 BraSUR 18K BraSUR 19 BraSUR 19K BraSUR 20 BraSUR 20K BraSUR 21 BraSUR 21K BraSUR 22 BraSUR 22K Wysokość Rozp. Wysokość / Średnica Rozp./Średnica Masa H A H 0 / H 1 / D 1 / D 1 A 2 / D 2 A 3 / D 3 G [m] [m] [m] / [mm] [m] / [mm] [m] / [mm] [m] / [mm] [m] / [mm] [kg] 6,0 10,0 4,1 1,9 5, , ,0 11,0 4,1 1,9 5, , ,0 12,0 4,1 1,9 6, , ,0 13,0 4,1 1,9 7, , ,0 14,0 4,1 1,9 7, , ,0 15,0 4,1 1,9 7, , ,0 16,0 4,1 1,9 8, , ,0 17,0 4,1 1,9 8, , ,0 18,0 4,1 1,9 9, , ,0 19,0 4,1 1,9 2,5 5,2 3, ,0 193,7 159, ,0 20,0 4,1 1,9 2,5 5,2 4, ,0 193,7 159, ,0 21,0 4,1 1,9 2,5 5,2 5, ,0 193,7 159, ,0 22,0 4,1 1,9 2,5 5,2 6, ,0 193,7 159, Przykład oznaczenia: BraSUR 18,0 K sposób posadowienia: K za pomocą kołnierza i stopy z kotwami _ posadowienie tradycyjne rozpiętość A = 18,0 m bramka sygnalizacyjna typu BraSUR
12 Bramka sygnalizacyjna typu BraSURO H 01 1 A 2 A 3 A A 2 H 07 lub H 09 D 1 D 2 D 3 D 2 D1 H 1 H 0 det. A det. A 1:10 D 2 H 2 Zbrojenie kielicha # 12 co 15 cm Zbrojenie powierzchniowe siatka ø 6 15/15 cm 400, 480, , 380, 700 M12 ø42 D 1 Fundamenty dla bramek sygnalizacyjnych typu BraSURO Bramka sygnalizacyjna typu BraSURO BI BLOK FUNDAMENTOWY A [m] B [m] H [m] W1 1: BraSURO-10 BraSURO-13,5 1,20 1,20 2,50 a a BraSURO-14 BraSURO-22 1,20 1,20 2, Zbrojenie: - Zbrojenie powierzchniowe siatka z pręta ø 6 o oczkach 15/15 cm - Zbrojenie kielicha z pręta # 12 co 15 cm na długości zagłębienia rury Warunki gruntowe: piasek średni o I D =0,5 oraz brak wody. W przypadku braku takiego gruntu wykop należy zasypać piaskiem średnim lub grubym zagęszczonym mechanicznie do I D =0,5 Oznaczenia: H wysokość słupa od poziomu terenu A łączna rozpiętość bramki, A 2, A 3 rozpiętości, 1, D 1, D 2, D 3 średnice rur * szczegółowe dane zawiera tab. nr 4 50 a-a
13 TAB. NR 4 zestawienie długości oraz rodzajów rur dla bramek sygnalizacyjnych typu BraSURO TYP BraSUR0 10 BraSURO 10K BraSURO 11 BraSURO 11K BraSURO 12 BraSURO 12K BraSURO 13 BraSURO 13K BraSURO 14 BraSURO 14K BraSURO 15 BraSURO 15K BraSURO 16 BraSURO 16K BraSURO 17 BraSURO 17K BraSURO 18 BraSURO 18K BraSURO 19 BraSURO 19K BraSURO 20 BraSURO 20K BraSURO 21 BraSURO 21K BraSURO 22 BraSURO 22K Wysokość Rozp. Wysokość / Średnica Rozp./Średnica Masa H H-07 H-09 A H 0 / H 01 / 1 H 1 / D 1 H 2 / D 2 / D 1 A 2 / D 2 A 3 / D 3 H-O7 H-O9 [m] [m] [m] [m] [m] / [mm] [m] / [mm] [m] / [mm] [m] / [mm] [m] / [mm] [m] / [mm] [m] / [mm] [kg] [kg] 6,0 7,4 9,2 10,0 6,0 1,4 / 3,2 1,9 4,1 5, ,0 133,0 133, ,0 7,4 9,2 11,0 6,0 1,4 / 3,2 1,9 4,1 5, ,0 133,0 133, ,0 7,4 9,2 12,0 6,0 1,4 / 3,2 1,9 4,1 6, ,0 133,0 133, ,0 7,4 9,2 13,0 6,0 1,4 / 3,2 1,9 4,1 6, ,0 133,0 133, ,0 7,4 9,2 14,0 6,0 1,4 / 3,2 1,9 4,1 7, ,0 159,0 159, ,0 7,4 9,2 15,0 6,0 1,4 / 3,2 1,9 4,1 7, ,0 159,0 159, ,0 7,4 9,2 16,0 6,0 1,4 / 3,2 1,9 4,1 8, ,0 159,0 159, ,0 7,4 9,2 17,0 6,0 1,4 / 3,2 1,9 4,1 8, ,0 159,0 159, ,0 7,4 9,2 18,0 6,0 1,4 / 3,2 1,9 4,1 9, ,0 159,0 159, ,0 7,4 9,2 19,0 6,0 1,4 / 3,2 1,9 4,1 2,5 5,2 3, ,0 108,0 273,0 193,7 159, ,0 7,4 9,2 20,0 6,0 1,4 / 3,2 1,9 4,1 2,5 5,2 4, ,0 108,0 273,0 193,7 159, ,0 7,4 9,2 21,0 6,0 1,4 / 3,2 1,9 4,1 2,5 5,2 5, ,0 108,0 273,0 193,7 159, ,0 7,4 9,2 22,0 6,0 1,4 / 3,2 1,9 4,1 2,5 5,2 6, ,0 108,0 273,0 193,7 159, Przykład oznaczenia: BraSURO 20,5 / 7 wysokość sztycy oświetleniowej: 77,4 m 99,2 m sposób posadowienia: K za pomocą kołnierza i stopy z kotwami _ posadowienie tradycyjne rozpiętość A = 20,5 m bramka sygnalizacyjna typu BraSURO ze sztycą oświetleniową do zamontowania wysięgnika pod oświetlenie uliczne

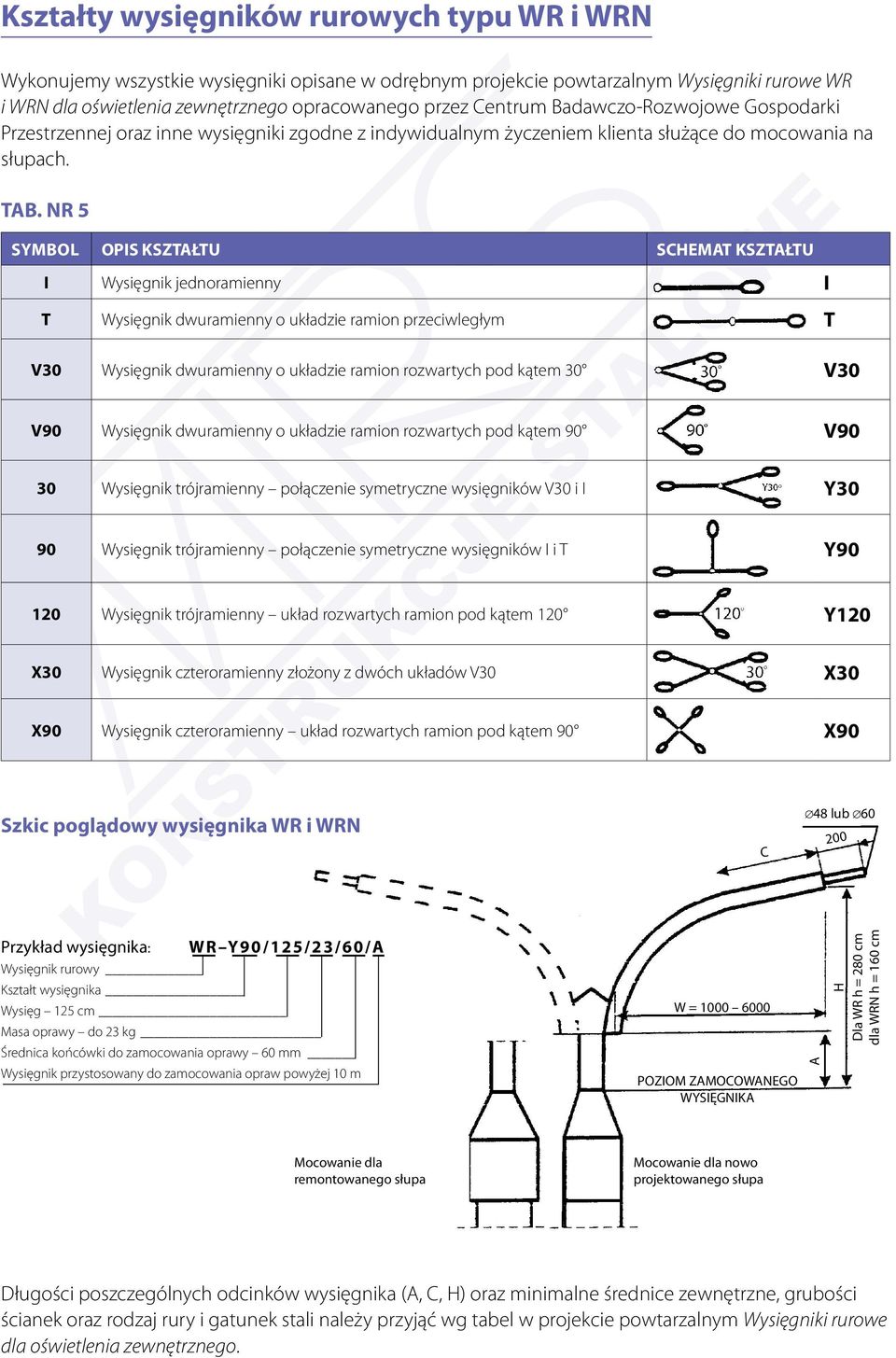

14 Kształty wysięgników rurowych typu WR i WRN Wykonujemy wszystkie wysięgniki opisane w odrębnym projekcie powtarzalnym Wysięgniki rurowe WR i WRN dla oświetlenia zewnętrznego opracowanego przez Centrum Badawczo-Rozwojowe Gospodarki Przestrzennej oraz inne wysięgniki zgodne z indywidualnym życzeniem klienta służące do mocowania na słupach. TAB. NR 5 Symbol OPIS KSZTAŁTU SCHEMAT KSZTAŁTU I Wysięgnik jednoramienny I T Wysięgnik dwuramienny o układzie ramion przeciwległym T V30 Wysięgnik dwuramienny o układzie ramion rozwartych pod kątem 30 V30 V90 Wysięgnik dwuramienny o układzie ramion rozwartych pod kątem 90 V90 30 Wysięgnik trójramienny połączenie symetryczne wysięgników V30 i I Y30 90 Wysięgnik trójramienny połączenie symetryczne wysięgników I i T Y Wysięgnik trójramienny układ rozwartych ramion pod kątem 120 Y120 X30 Wysięgnik czteroramienny złożony z dwóch układów V30 X30 X90 Wysięgnik czteroramienny układ rozwartych ramion pod kątem 90 X90 Szkic poglądowy wysięgnika WR i WRN 48 lub 60 C 200 Przykład wysięgnika: WRY90/125/23/60/A Wysięgnik rurowy Kształt wysięgnika Wysięg 125 cm Masa oprawy do 23 kg Średnica końcówki do zamocowania oprawy 60 mm Wysięgnik przystosowany do zamocowania opraw powyżej 10 m W = POZIOM ZAMOCOWANEGO WYSIĘGNIKA A H Dla WR h = 280 cm dla WRN h = 160 cm Mocowanie dla remontowanego słupa Mocowanie dla nowo projektowanego słupa Długości poszczególnych odcinków wysięgnika (A, C, H) oraz minimalne średnice zewnętrzne, grubości ścianek oraz rodzaj rury i gatunek stali należy przyjąć wg tabel w projekcie powtarzalnym Wysięgniki rurowe dla oświetlenia zewnętrznego.
15 Maszt HY Maszty rurowe typu HY mają zastosowanie w sygnalizatorach wolnostojących sygnalizacji ulicznej i przejazdowej. Wykonywane są z rury 114,3, ujęte w tab. nr 6 (lub z rury 108,0). Do masztów tych za pomocą głowic PHA-4 i konsoli PHB-3 mocowane są latarnie sygnałowe. przy pomocy dodatkowych wysięgników mogą być również mocowane znaki drogowe. TAB. NR 6 Symbol wyrobu Wysokość [mm] Średnica [mm] Waga [kg] HY ,3 51,4 HY ,3 52,6 HY ,3 55,0 HY HY ,3 60,0 HY ,3 62,5 Sposób mocowania masztu w fundamencie Podstawa fundamentowa może być dostarczona razem z masztem.

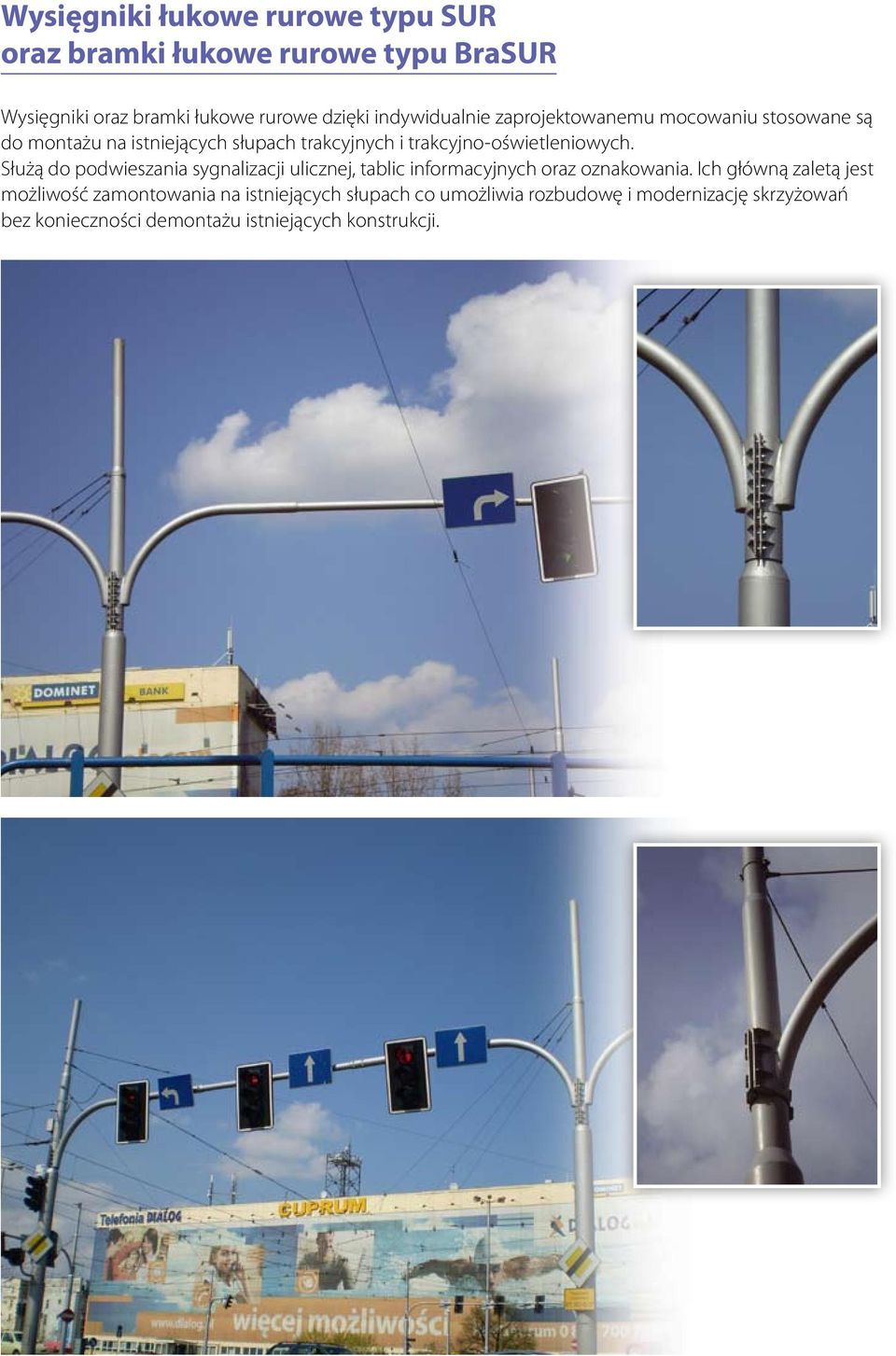

16 Wysięgniki łukowe rurowe typu SUR oraz bramki łukowe rurowe typu BraSUR Wysięgniki oraz bramki łukowe rurowe dzięki indywidualnie zaprojektowanemu mocowaniu stosowane są do montażu na istniejących słupach trakcyjnych i trakcyjno-oświetleniowych. Służą do podwieszania sygnalizacji ulicznej, tablic informacyjnych oraz oznakowania. Ich główną zaletą jest możliwość zamontowania na istniejących słupach co umożliwia rozbudowę i modernizację skrzyżowań bez konieczności demontażu istniejących konstrukcji.
17 Brama kratowa uliczna ocynkowana BK ZASTOSOWANIE: 2 Dla podwieszeń tablic drogowych o maks. powierzchni 18,0 m (maks. powierzchnia jednej płaszczyzny 3,0 m 2 ), dla 1 strefy śniegowej i 1 wiatrowej. 2 Dla podwieszeń tablic drogowych o maks. powierzchni 11,0 m (maks. powierzchnia jednej płaszczyzny 3,0 m 2 ), dla 2 strefy śniegowej i 2 wiatrowej. Dla podwieszeń o maks. ciężarze 800 kg. Dla podwieszeń symetrycznych i rozłożonych równomiernie na rozpiętości gdy obciążenie nie występuje na odcinku 3,0 m w środku rozpiętości. Dla minimalnego poziomu posadowienia 0,8 p.p.t. WIDOK Z GÓRY WIDOK Z BOKU TAB. NR 7 Typ L H S Waga BK 16 16,00 1, BK 18 18,00 1,00 0, BK 20 20,00 1,00 0, BK 22 22,00 1,00 0, BK 25 25,00 1,00 0, BK 28 28,00 1,00 0, POŁĄCZENIE RYGLA ZE SŁUPEM POŁĄCZENIE SŁUPA Z FUNDAMENTEM STYK MONTAŻOWY spoina ciągła
18 Biura: ul. Poświęcka 17/38, Wrocław tel , , fax Wydział Produkcji: Spalice ul. Kasztanowa Oleśnica tel./fax: 071/ NIP REGON Uprawnienia: Świadectwo kwalifikacji wydane przez Instytut Spawalnictwa uprawniające do wykonywania konstrukcji stalowych budowlanych oraz wykonywania, montażu i napraw konstrukcji stalowych klasy 1, 2 i 3 Certyfikat PN-EN ISO 9001 : 2001 wydany przez Polską Izbę Handlu Zagranicznego Świadectwo kwalifikacji wydane przez Ministerstwo Transportu i Gospodarki Morskiej uprawniające do wykonywania, montażu i remontu konstrukcji mostowych Dopuszczenie stosowania farb ogniochronnych Flame Control wydane przez AFC Aprobata Techniczna IBDiM NR AT/ Stalowe słupy trakcyjne i trakcyjno-oświetleniowe oraz maszty trakcyjno-oświetleniowe MIRS Wykonanie i remonty konstrukcji: Obiektów handlowych i usługowych Hal Wiat Wież Słupów Masztów Mostów Estakad Kładek Wyroby stalowe Bramy Drzwi Skrzynie Zbiorniki Balustrady Remont obiektów pływających Barki rzeczne Jachty Pontony Roboty ziemne i betonowe Przedsiębiorstwo Produkcyjno Usługowe MIRS Sp. z o.o. ul. Poświęcka 17/38, Wrocław tel , , fax mirs@mirs.com.pl
