1 Eurotech Sp. z o.o. jako producent urządzeń klimatyzacyjnych, ostatnie realizacje i aktualna oferta EDWARD BRODNICKI DARIUSZ BIELAK JERZY GLUBIAK

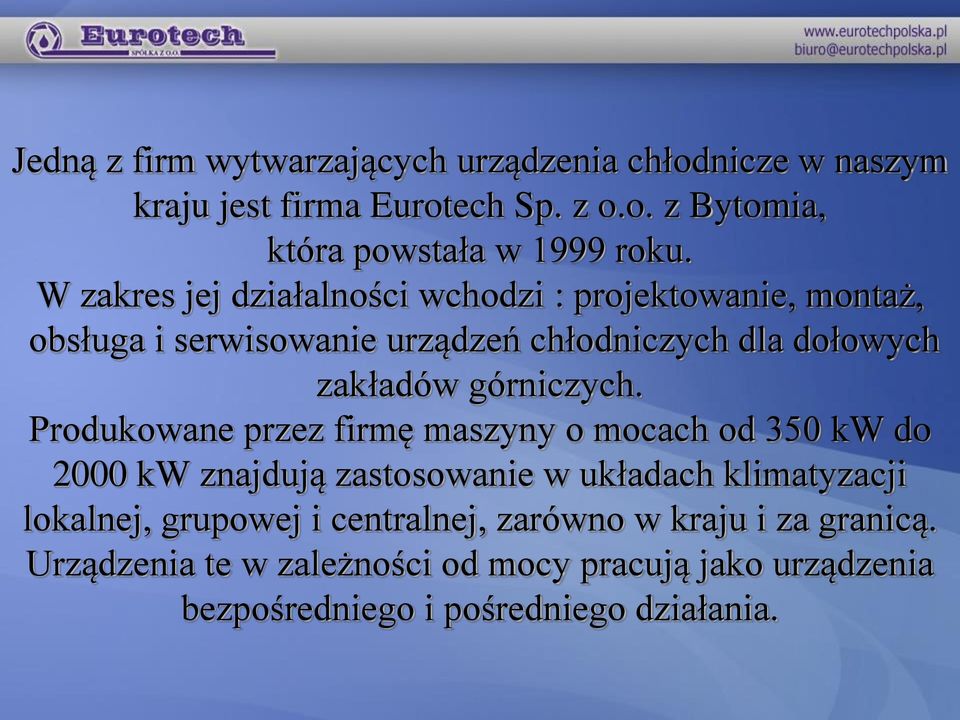

2 Jedną z firm wytwarzających urządzenia chłodnicze w naszym kraju jest firma Eurotech Sp. z o.o. z Bytomia, która powstała w 1999 roku. W zakres jej działalności wchodzi : projektowanie, montaż, obsługa i serwisowanie urządzeń chłodniczych dla dołowych zakładów górniczych. Produkowane przez firmę maszyny o mocach od 350 kw do 2000 kw znajdują zastosowanie w układach klimatyzacji lokalnej, grupowej i centralnej, zarówno w kraju i za granicą. Urządzenia te w zależności od mocy pracują jako urządzenia bezpośredniego i pośredniego działania.

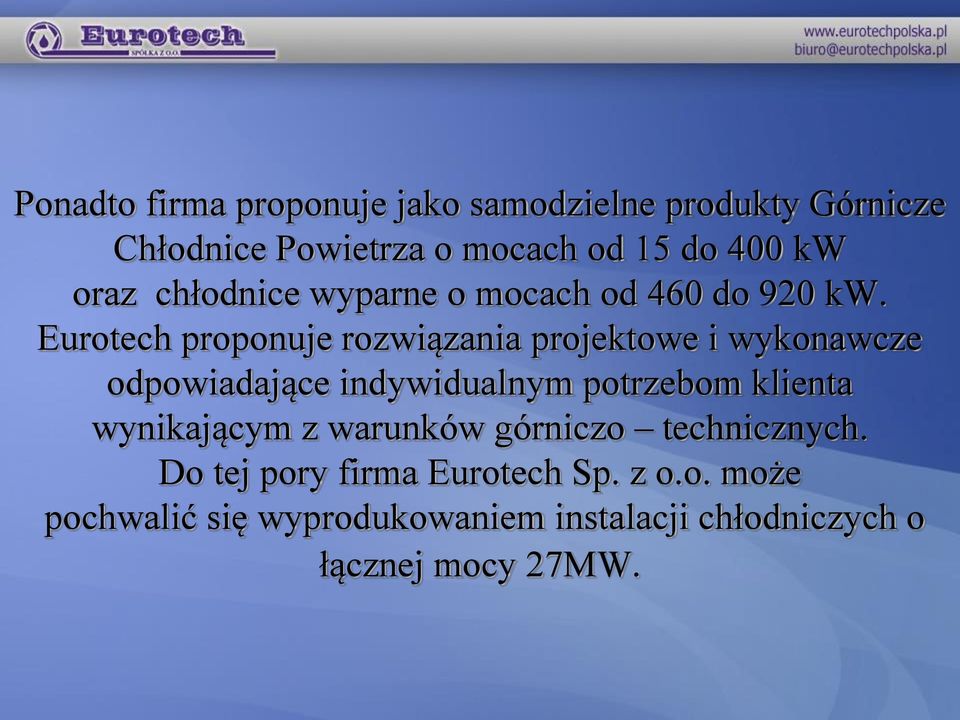

3 Ponadto firma proponuje jako samodzielne produkty Górnicze Chłodnice Powietrza o mocach od 15 do 400 kw oraz chłodnice wyparne o mocach od 460 do 920 kw. Eurotech proponuje rozwiązania projektowe i wykonawcze odpowiadające indywidualnym potrzebom klienta wynikającym z warunków górniczo technicznych. Do tej pory firma Eurotech Sp. z o.o. może pochwalić się wyprodukowaniem instalacji chłodniczych o łącznej mocy 27MW.

4 Lp. Nazwa Miejsce i rok dostarczenia 1 Urządzenie chłodnicze GMC350/TE KWK Staszic Urządzenie chłodnicze GMC350/TE KWK Bielszowice Urządzenie chłodnicze GMC350/TA KWK Bobrek-Centrum Urządzenie chłodnicze GMC350/TA KWK Zofiówka Urządzenie chłodnicze GMC350/TA KWK Szczygłowice Urządzenie chłodnicze GMC350/TA KWK Bielszowice Urządzenie chłodnicze GMC 350/TA KWK "Knurów" Klimatyzacja grupowa GMC 1000 ZG Rudna Klimatyzacja grupowa GMC 1000 KWK Rydułtowy-Anna Urządzenie chłodnicze GMC350/TA KWK Wujek Urządzenie chłodnicze GMC350/TA KWK Knurów Urządzenie chłodnicze GMC350/TA KWK Piast Urządzenie chłodnicze GMC350/TA KWK Staszic 2009

5 Lp. Nazwa Miejsce i rok dostarczenia 14 Urządzenie chłodnicze GMC350/TA KWK Pokój" Urządzenie chłodnicze GMC350/TA KWK Bobrek-Centrum Urządzenie chłodnicze RC 306B KGHM ZG Polkowice-Sieroszowice Urządzenie chłodnicze GMC 350/TA KWK Sośnica-Makoszowy Klimatyzacja grupowa GMC1000 KWK Staszic Klimatyzacja grupowa GMC1000 KWK Bielszowice Klimatyzacja grupowa GMC2000 KWK Bielszowice Urządzenie chłodnicze GMC350/TA KWK Halemba Urządzenie chłodnicze GMC350/TA ZG Piekary Klimatyzacja grupowa GMC2000 KWK Staszic Klimatyzacja grupowa GMC-E 1000 ZG Rudna 2011 Klimatyzacja centralna o mocy KWK,,Wujek Ruch Śląsk chłodniczej 3,6 MW 26 Klimatyzacja grupowa GMC 1000 KWK,,Marcel Układ klimatyzacji grupowej 2MW Kopalnia Krasnyj Partizan 2013

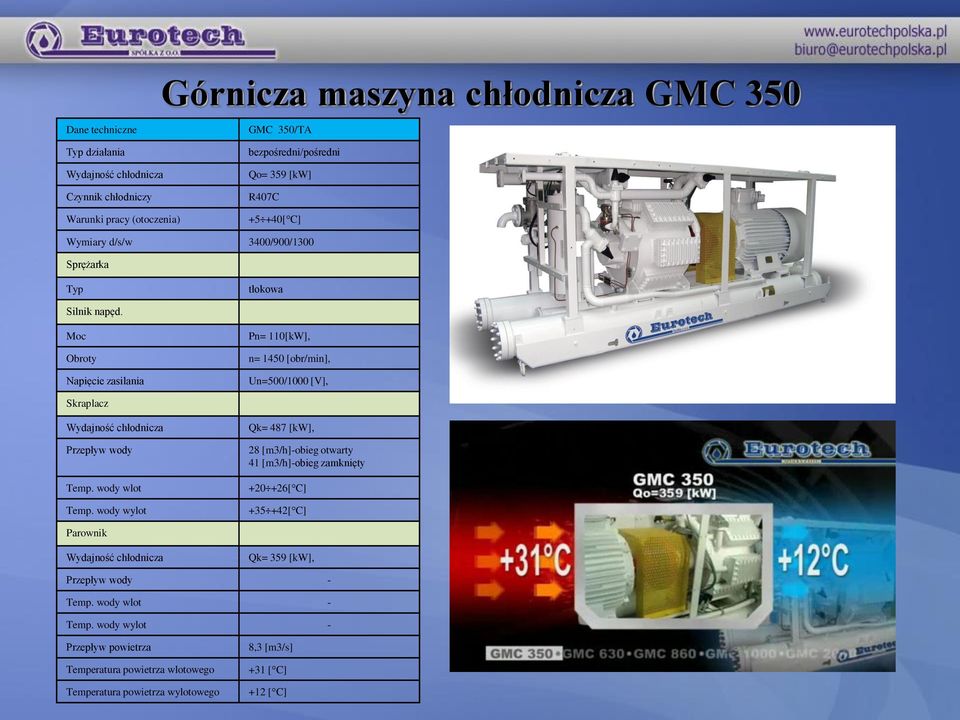

6 Dane techniczne Typ działania Górnicza maszyna chłodnicza GMC 350 GMC 350/TA bezpośredni/pośredni Wydajność chłodnicza Czynnik chłodniczy Warunki pracy (otoczenia) Qo= 359 [kw] R407C [ C] Wymiary d/s/w 3400/900/1300 Sprężarka Typ tłokowa Silnik napęd. Moc Obroty Napięcie zasilania Pn= 110[kW], n= 1450 [obr/min], Un=500/1000 [V], Skraplacz Wydajność chłodnicza Przepływ wody Temp. wody wlot Temp. wody wylot Qk= 487 [kw], 28 [m3/h]-obieg otwarty 41 [m3/h]-obieg zamknięty [ C] [ C] Parownik Wydajność chłodnicza Qk= 359 [kw], Przepływ wody - Temp. wody wlot - Temp. wody wylot - Przepływ powietrza Temperatura powietrza wlotowego Temperatura powietrza wylotowego 8,3 [m3/s] +31 [ C] +12 [ C]

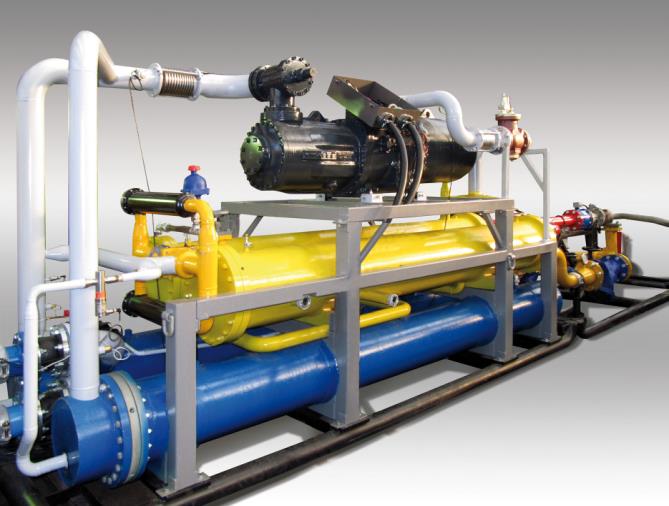

7 Tabela 2. Dane techniczne GMC 350/TA GMC- E 1000 o budowie kompaktowej- część maszynowa: sprężarka, skraplacz, parownik. Dane techniczne GMC-E 1000 Typ działania Wydajność chłodnicza Czynnik chłodniczy Warunki pracy (otoczenia) pośredni Qo= 1026 [kw] R 407C [ C] Wymiary d/s/w 4340/1300/2165 Sprężarka Typ Śrubowa - semihermetyczna Silnik napęd. Moc Obroty Napięcie zasilania Pn= 290[kW], n= 2950 [obr/min], Un=500/1000 [V], Skraplacz Wydajność chłodnicza Przepływ wody Temp. wody wlot Temp. wody wylot Qk= 2 x 750 [kw], 135 [m3/h] +35[ C] +44[ C] Parownik Wydajność chłodnicza Przepływ wody Temp. wody wlot Temp. wody wylot Qk= [kw], 70 [m3/h] +18 / 10 [ C] +10 / 6 [ C]

8 Urządzenia chłodnicze firmy wyposażone są w mikroprocesorowy układ sterowania. Ulepszenia tego systemu w celu zoptymalizowania pracy systemów klimatyzacji i pełnego wykorzystywania mocy chłodniczych, umożliwiły monitorowanie parametrów pracy na powierzchni jak i również zdalne sterowanie urządzeniami. Korzystanie z tych możliwości pozwala na bieżąco analizować pracę urządzeń, a co za tym idzie ograniczyć do minimum awaryjność systemu i w pełni wykorzystać jego możliwości chłodnicze.

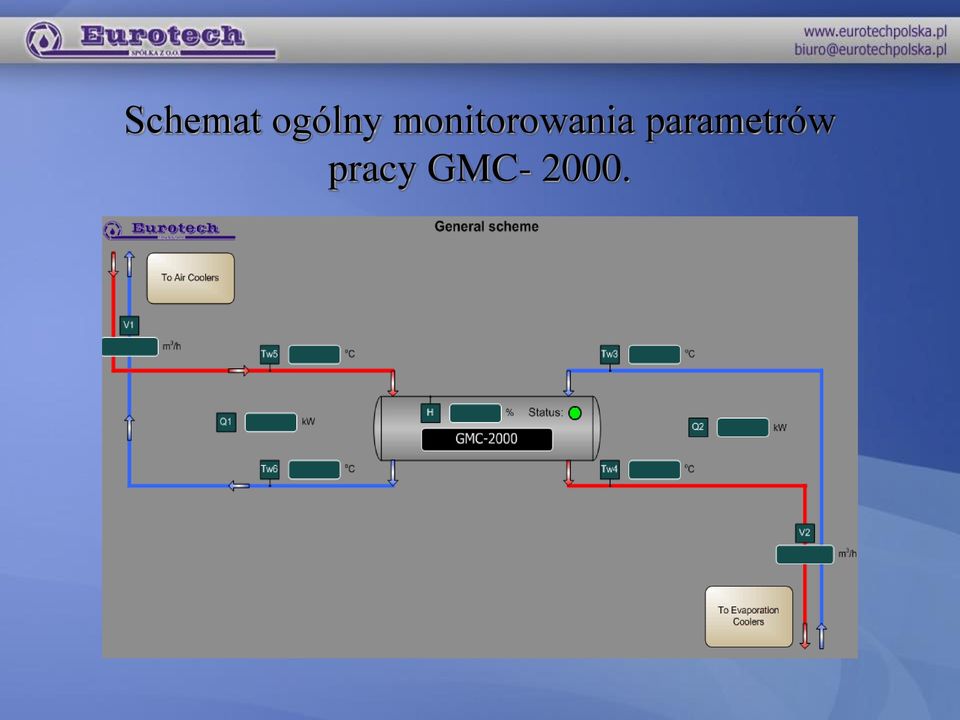

9 Schemat ogólny monitorowania parametrów pracy GMC

10 Monitorowanie parametrów pracy GMC

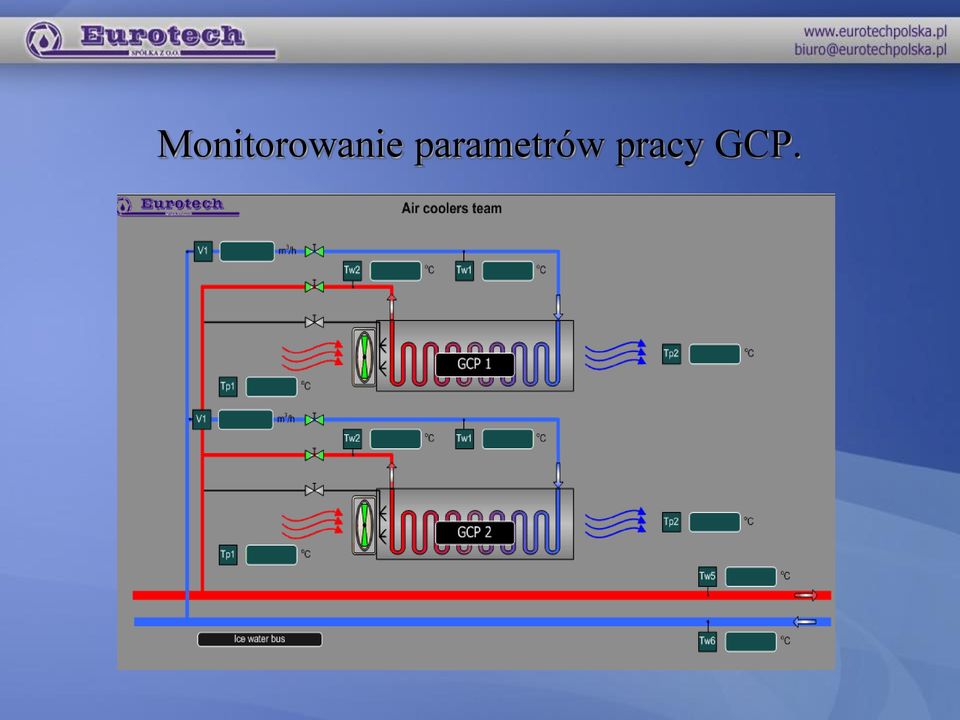

11 Monitorowanie parametrów pracy GCP.

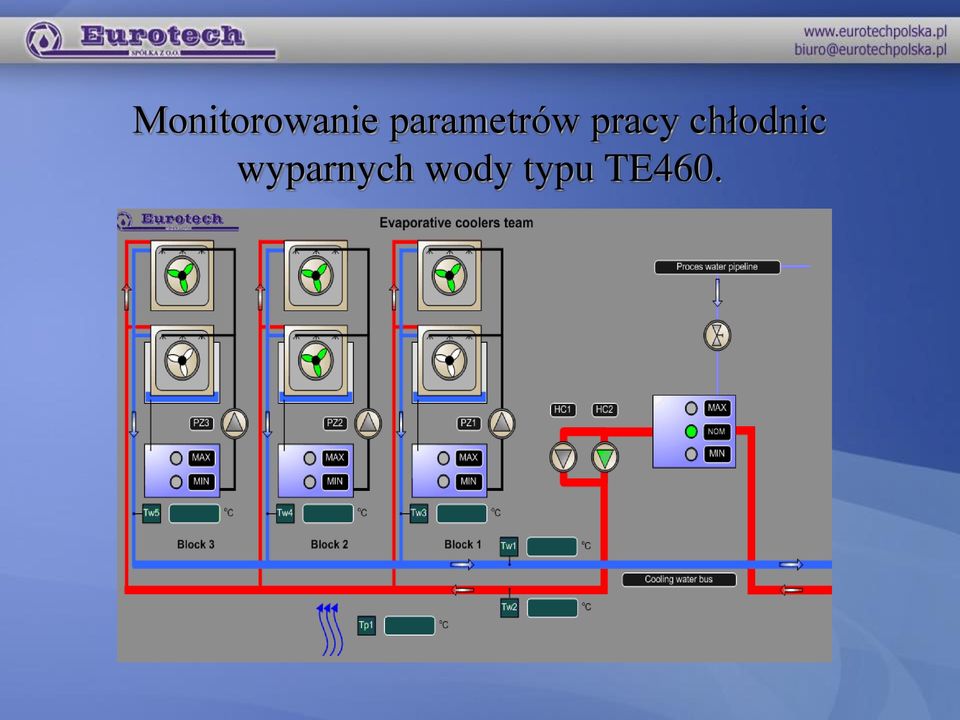

12 Monitorowanie parametrów pracy chłodnic wyparnych wody typu TE460.

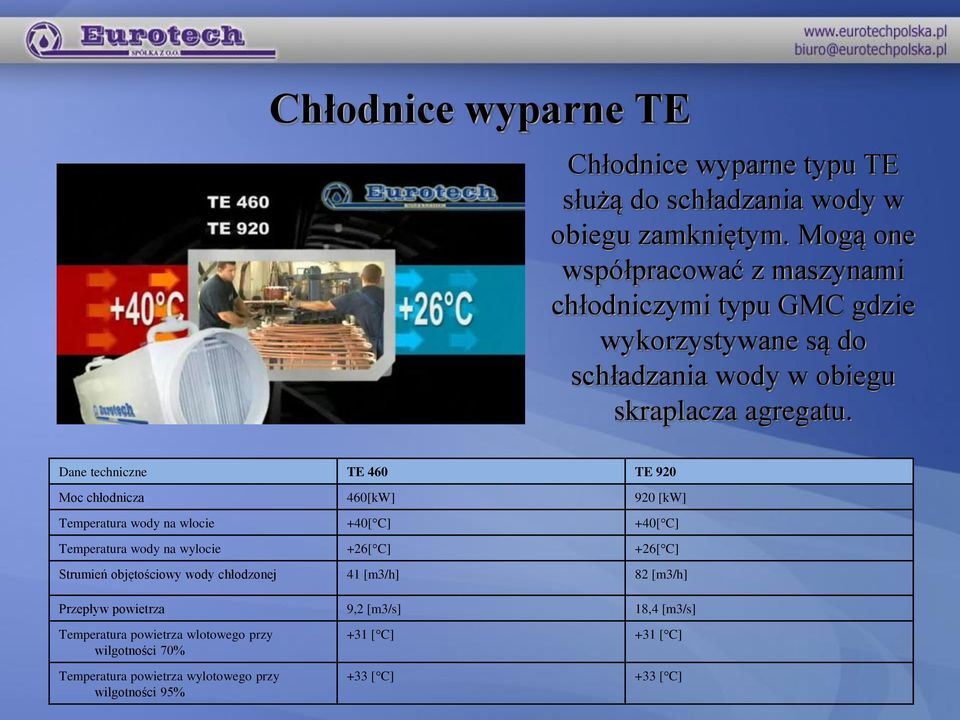

13 Chłodnice wyparne TE Chłodnice wyparne typu TE służą do schładzania wody w obiegu zamkniętym. Mogą one współpracować z maszynami chłodniczymi typu GMC gdzie wykorzystywane są do schładzania wody w obiegu skraplacza agregatu. Dane techniczne TE 460 TE 920 Moc chłodnicza 460[kW] 920 [kw] Temperatura wody na wlocie +40[ C] +40[ C] Temperatura wody na wylocie +26[ C] +26[ C] Strumień objętościowy wody chłodzonej 41 [m3/h] 82 [m3/h] Przepływ powietrza 9,2 [m3/s] 18,4 [m3/s] Temperatura powietrza wlotowego przy wilgotności 70% Temperatura powietrza wylotowego przy wilgotności 95% +31 [ C] +31 [ C] +33 [ C] +33 [ C]

14 Ścianowe chłodnice powietrza Wymienniki ciepła GCP 15, GCP 35,GCP 40 oraz GCP 55 mogą być eksploatowane w pomieszczeniach zaliczonych do stopnia "a", "b" lub "c" zagrożenia wybuchem metanu i / lub pomieszczeniach klasy A lub B zagrożenia wybuchem pyłu węglowego. Mogą pracować jako urządzenia stacjonarne lub przesuwane z postępem wyrobiska, podwieszone do stropnicy obudowy zmechanizowanej lub do konstrukcji przenośnika ścianowego. Dane techniczne GCP-15 GCP-35 GCP-40 GCP-55 Moc chłodnicza 15 [kw] 35 [kw] 40 [kw] 55 [kw] Temperatura wody na wlocie +4[ C] +4[ C] +4[ C] +4[ C] Strumień objętościowy wody chłodzonej 2-3 [m3/h] 3-4 [m3/h] 4-5 [m3/h] 5-6 [m3/h] Przepływ powietrza 0,4 0,8 [m3/s] 0,8 1,2 [m3/s] 1,2 1,6 [m3/s] 1,8 2,4 [m3/s] Temperatura powietrza wlotowego +33 [ C] +33 [ C] +33 [ C] +33 [ C] Temperatura powietrza wylotowego +25 [ C] +23 [ C] +23 [ C] +21 [ C] Masa chłodnicy bez wody 110 [kg] 220 [kg] 250 [kg] 330 [kg]

15 Chłodnice powietrza GCP Przeznaczone są do schładzania powietrza w układzie zamkniętego obiegu wody lodowej; Mogą współpracować z maszynami chłodniczymi typu GMC; Mogą również pracować w dowolnych układach klimatyzacji grupowej lub klimatyzacji centralnej. Dane techniczne GCP 100 GCP 200 GCP 250 GCP 300 GCP 350 GCP 400S GCP 400M Moc chłodnicza 110[kW] 215[kW] 258[kW] 305[kW] 361[kW] 406[kW] 406[kW] Temperatura wody na wlocie +4[ C] +4[ C] +4[ C] +4[ C] +4[ C] +4[ C] +4[ C] Strumień objętościowy wody chłodzącej 7-9 [m3/h] 10-13[m3/h] 13 [m3/h] 13 [m3/h] 13 [m3/h] [m3/h] [m3/h] Przepływ powietrza 5 [m3/s] 6,5 [m3/s] 7,8 [m3/s] 9,1 [m3/s] 10,8 [m3/s] 15 [m3/s] 15 [m3/s] Temperatura powietrza wlotowego +34 [ C] +34 [ C] +34 [ C] +34 [ C] +34 [ C] +34 [ C] +34 [ C] Temperatura powietrza wylotowego +20 [ C] +18 [ C] +13 [ C] +13 [ C] +13 [ C] +13 [ C] +13 [ C]

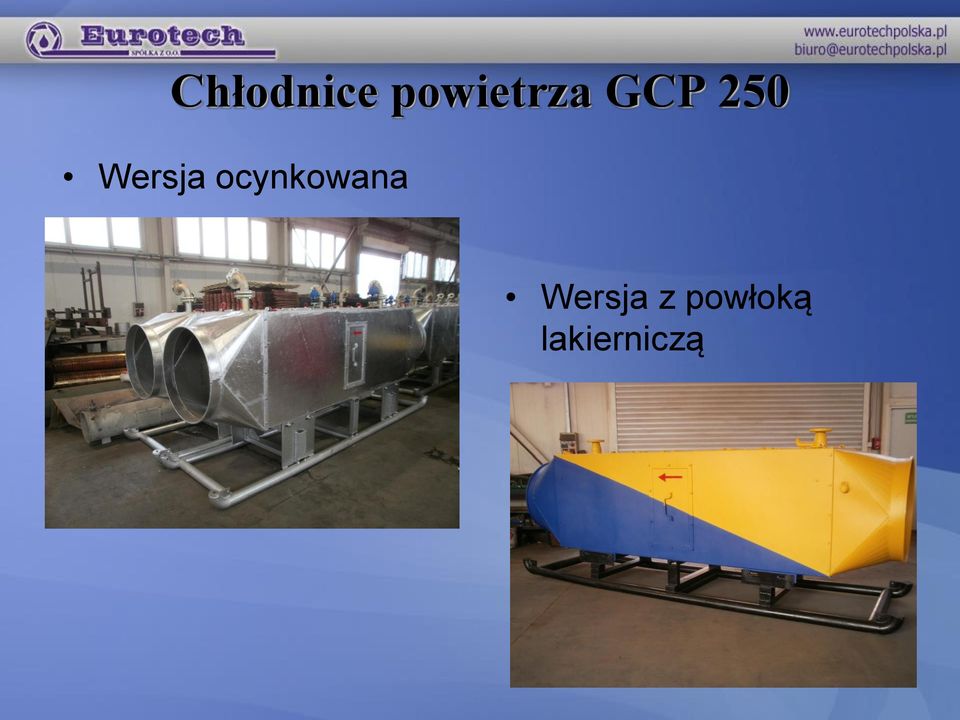

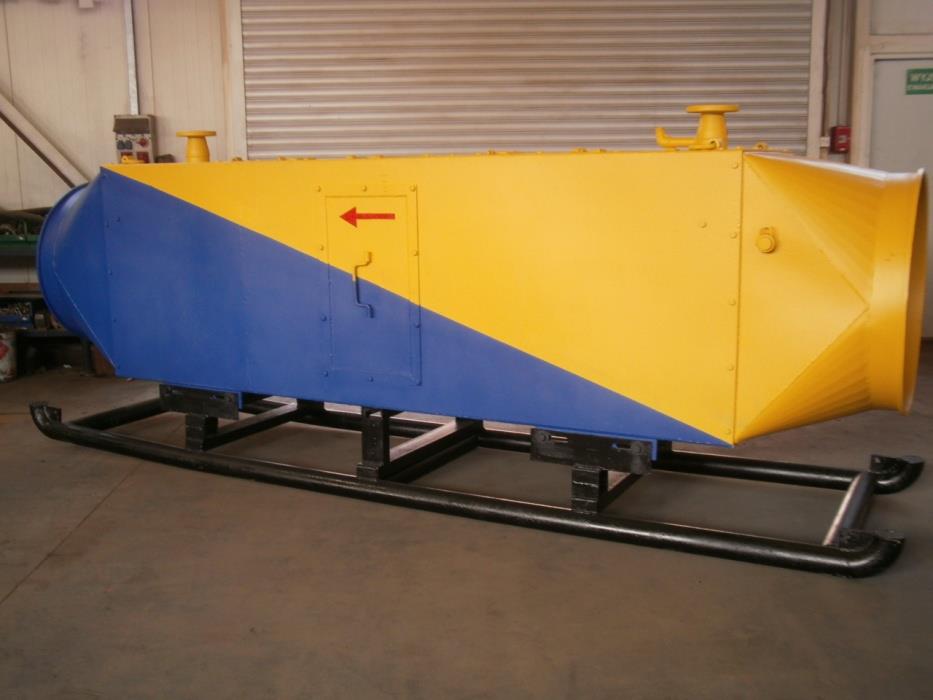

16 Chłodnice powietrza GCP 250 Wersja ocynkowana Wersja z powłoką lakierniczą

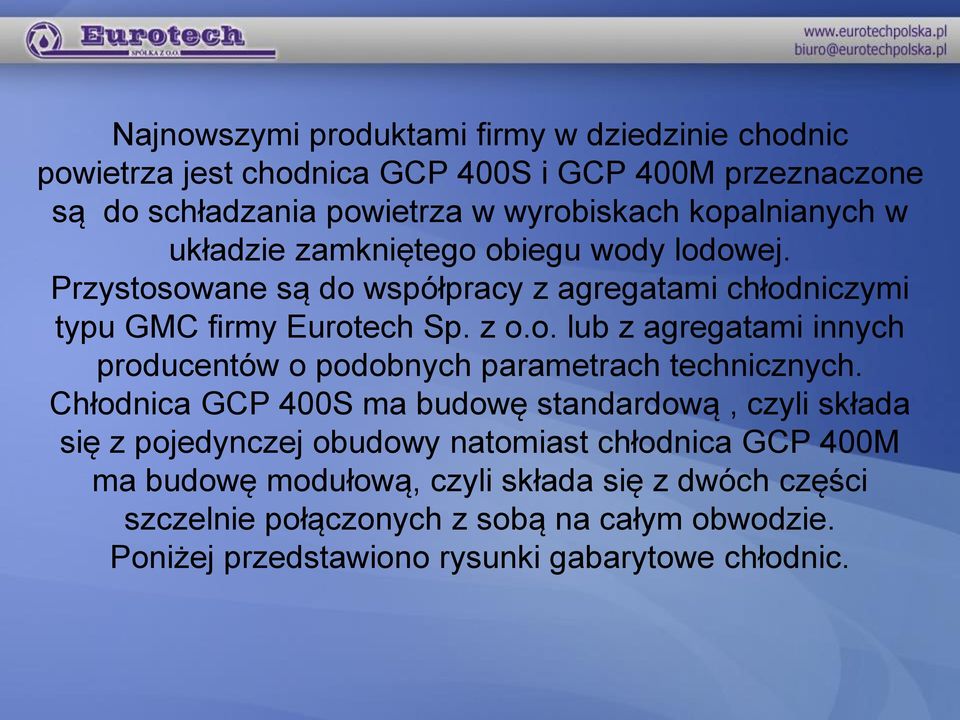

17 Najnowszymi produktami firmy w dziedzinie chodnic powietrza jest chodnica GCP 400S i GCP 400M przeznaczone są do schładzania powietrza w wyrobiskach kopalnianych w układzie zamkniętego obiegu wody lodowej. Przystosowane są do współpracy z agregatami chłodniczymi typu GMC firmy Eurotech Sp. z o.o. lub z agregatami innych producentów o podobnych parametrach technicznych. Chłodnica GCP 400S ma budowę standardową, czyli składa się z pojedynczej obudowy natomiast chłodnica GCP 400M ma budowę modułową, czyli składa się z dwóch części szczelnie połączonych z sobą na całym obwodzie. Poniżej przedstawiono rysunki gabarytowe chłodnic.

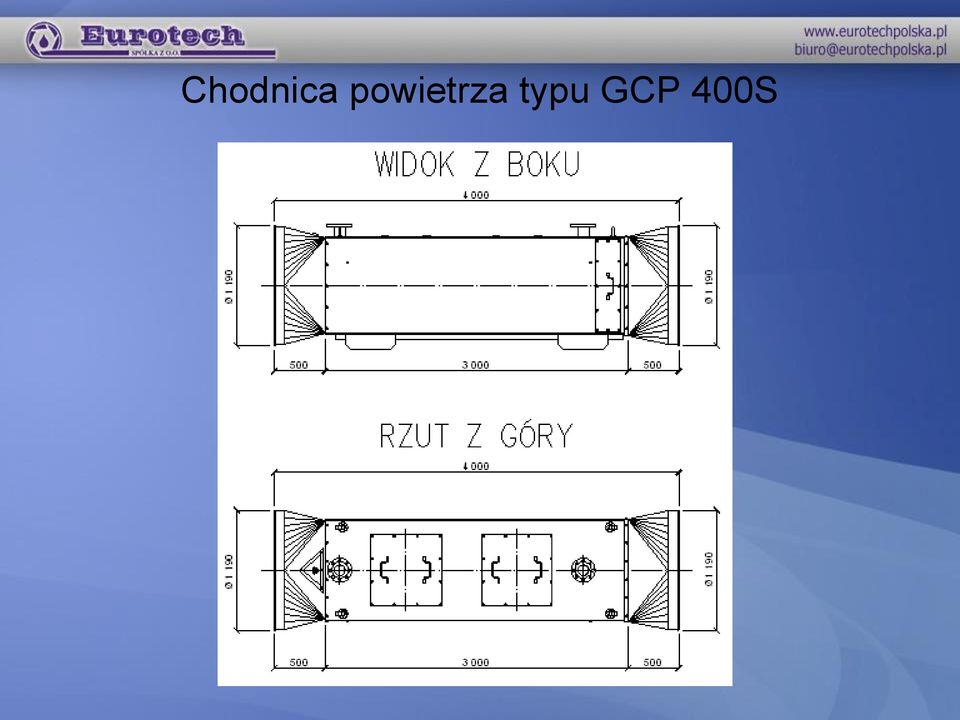

18 Chodnica powietrza typu GCP 400S

19 Chodnica powietrza typu GCP 400M

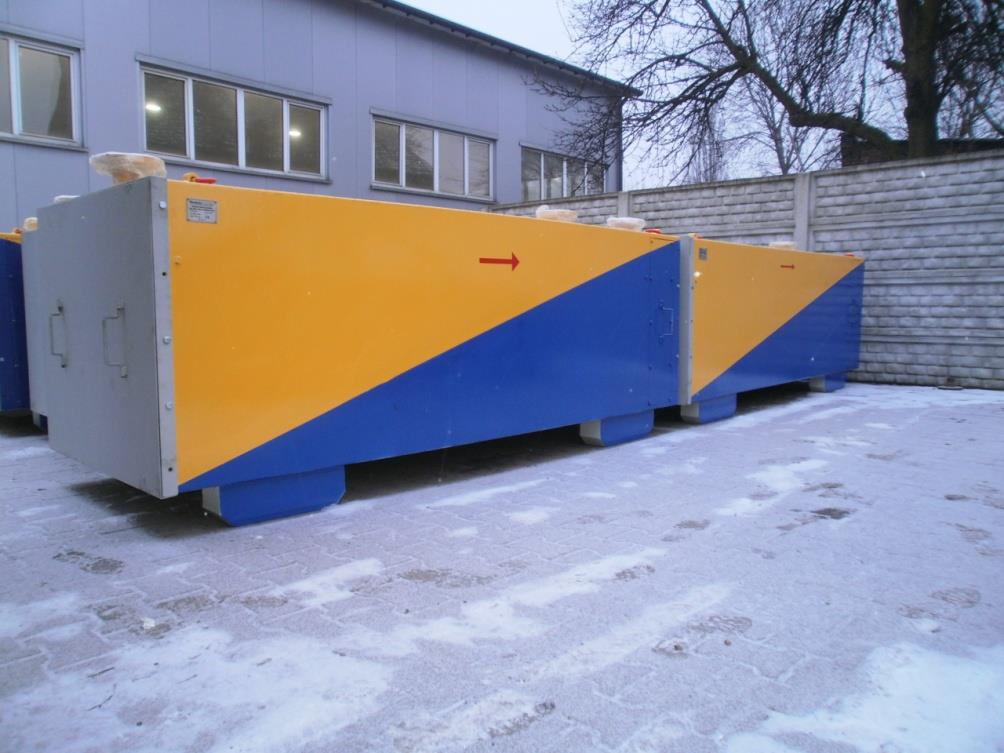

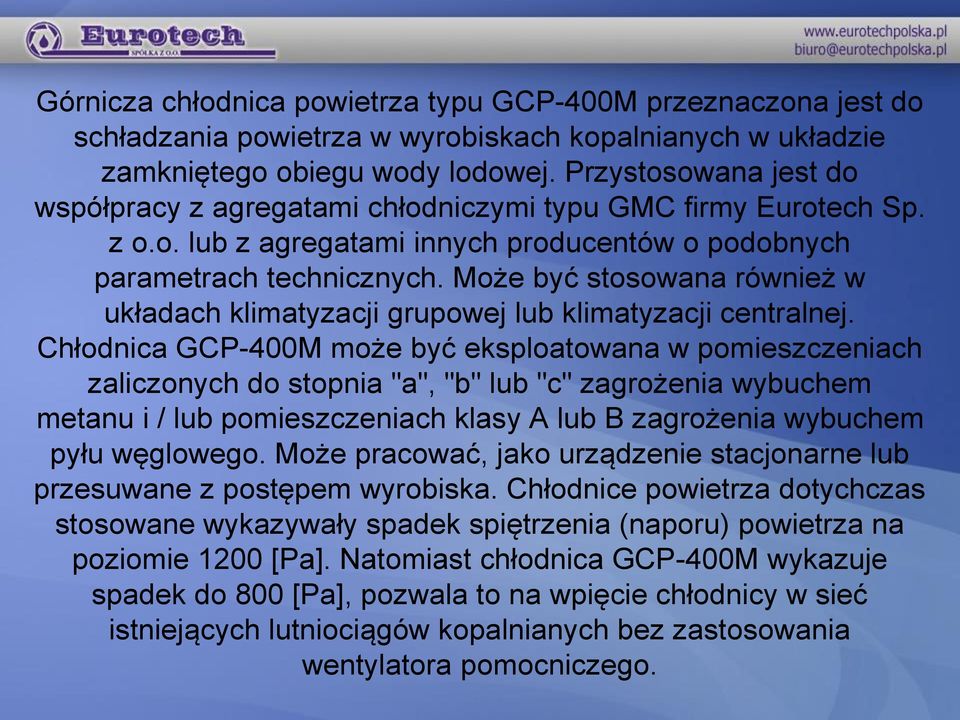

20 Górnicza chłodnica powietrza typu GCP-400M przeznaczona jest do schładzania powietrza w wyrobiskach kopalnianych w układzie zamkniętego obiegu wody lodowej. Przystosowana jest do współpracy z agregatami chłodniczymi typu GMC firmy Eurotech Sp. z o.o. lub z agregatami innych producentów o podobnych parametrach technicznych. Może być stosowana również w układach klimatyzacji grupowej lub klimatyzacji centralnej. Chłodnica GCP-400M może być eksploatowana w pomieszczeniach zaliczonych do stopnia "a", "b" lub "c" zagrożenia wybuchem metanu i / lub pomieszczeniach klasy A lub B zagrożenia wybuchem pyłu węglowego. Może pracować, jako urządzenie stacjonarne lub przesuwane z postępem wyrobiska. Chłodnice powietrza dotychczas stosowane wykazywały spadek spiętrzenia (naporu) powietrza na poziomie 1200 [Pa]. Natomiast chłodnica GCP-400M wykazuje spadek do 800 [Pa], pozwala to na wpięcie chłodnicy w sieć istniejących lutniociągów kopalnianych bez zastosowania wentylatora pomocniczego.

21 Certyfikat i sprawozdanie z badania chłodnicy powietrza typu GCP 400M

22 Urządzenie chłodnicze GMC 700 w układzie zamkniętym skraplacza z modułowymi chłodnicami o różnych mocach

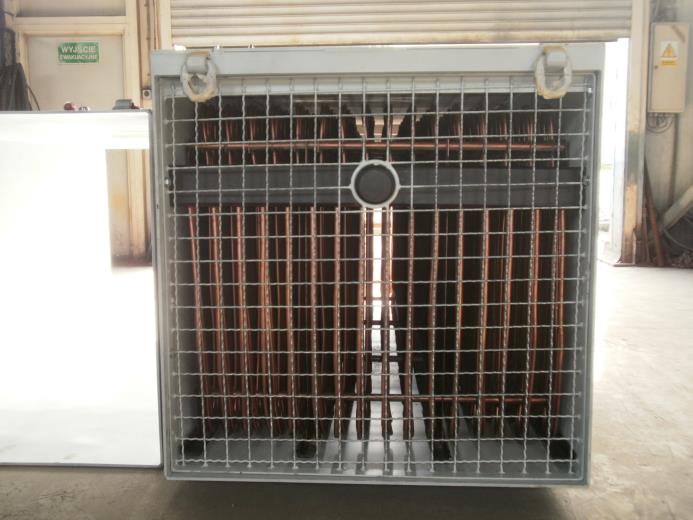

23 Zespół baterii chłodniczych opływowego prądu powietrza chłodnice powietrza typu GCP 200G o naturalnym przepływie powietrza

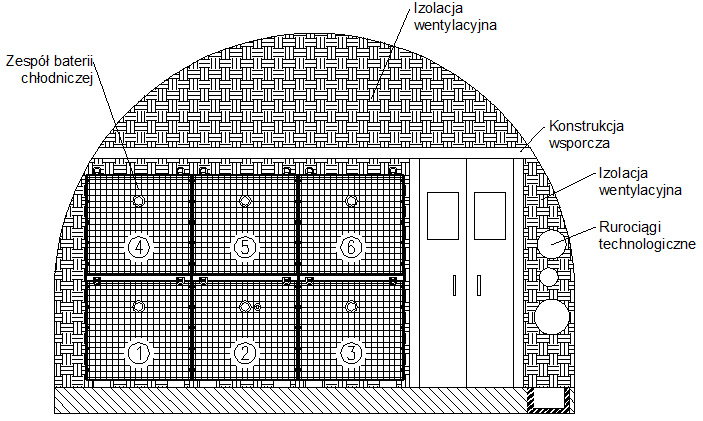

24 Sposób zabudowy zespołu baterii chłodniczych opływowego prądu powietrza chłodnice powietrza typu GCP 200G o naturalnym przepływie powietrza

25 Hydrodynamiczna technika czyszczenia Czyszczenie przemysłowe techniką hydrodynamiczną polega na skierowaniu pod ciśnieniem rzędu bar strumienia wody lub wody ze ściernikiem na czyszczoną powierzchnię Podstawowe zalety tej techniki : Jakość gwarancja uzyskania klasy czystości większej niż przy metodach tradycyjnych Ochrona środowiska technika bezpyłowa, odpady stanowią jedynie urobek po czyszczeniu Ekonomiczność krótki czas wykonania, duża wydajność, ograniczenie do min. powstających odpadów, brak kosztów dodatkowych napraw wynikających z stosowania innych metod

26 Zakamienienie rurociągu kopalnianego Przygotowanie głowicy czyszczącej rurociąg

27 Czyszczenie rurociągu kopalnianego Rurociąg po wykonaniu czyszczenia

28 Zależność pomiędzy grubością osadu a wydajnością dla rur ø 250 Dw Osad % Dn Strata wydajności % Q (m 3 /s) 0,155 0,141 0,124 0,114 0,098 0,088 0,076 0,055 0,039 Straty hydrauliczne (m) 2,93 7,49 8,07 8,73 9,66 10,25 11,22 14,22 18,3 Zależność pomiędzy grubością osadu a zużyciem mocy dla rur ø 250 Dw Grub. osadu % Dn Q (m 3 /s) 0,155 0,141 0,124 0,114 0,098 0,088 0,076 0,055 0,039 Strata hydrauliczna (m) 2,93 7,49 8,07 8,73 9,66 10,25 11,22 14,22 18,3 Zapotrzebowanie mocy 6,85 17,52 18,88 20,42 22,60 23,98 26,25 33,26 42,81

29 Czyszczenie rurociągów - korzyści : 1. Poprawa właściwości hydraulicznych rurociągów głównego odwadniania i skrócenie czasu pompowania 1 pompy np. OW-250 o 1 h/dobę daje w skali roku oszczędność ok zł 2. Wydłużenie czasu pomiędzy kolejnymi remontami pomp poprzez stworzenie optymalnych warunków eksploatacyjnych 3. W przypadku rurociągów p.poż. poprawa wydajności i zwiększenie bezpieczeństwa 4. Rurociągi emulsyjne zapewnienie wymaganej ilości medium dla obudów ścianowych 5. Klimatyzacja poprawa parametrów pracy i osiągnięcie optymalnych warunków technicznych i ekonomicznych Wszelkie roboty związane z czyszczeniem wykonywane są pod ziemią nie powodując konieczności demontażu urządzeń i rurociągów

30 PRZEWODOWA ŁĄCZNOŚĆ RATOWNICZA Wprowadzamy nową usługę remontową w zakresie naprawy i modernizacji następujących urządzeń : 1. UŁR 1 - Produkcji Elektrometal S.A. 2. UŁR 2 - Produkcji Elektrometal S.A. 3. UŁR 86 - Produkcji Elektrometal S.A. Jednocześnie informujemy, że ww. produkty w wyniku przeprowadzanego przez naszą firmę remontu pozostają w pełni kompatybilne istniejącym systemem. Ponadto wyremontowane urządzenia będą spełniać najnowsze wymagania dotyczące tego typu sprzętu m.in. 1. Odczyt parametrów fizycznych, temperatury i wilgotności z aparatu ratownika 2. Możliwość nagrywania cyfrowego przebiegu akcji ratowniczej 3. Stałą łączność z zastępem ratowników do metrów linii telefonicznej, przy zastosowaniu aparatu QUAK 5 Pozostałe funkcje urządzeń zostają bez zmian

31 APARAT ROZMÓWCZY QUAK 2 Aparat rozmówczy QUAK 2 umożliwia stałą łączność pomiędzy ratownikiem, telefonem znajdującym się w bazie i urządzeniem w sztabie akcji. Konstrukcja aparatu zapewnia optymalną wytrzymałość przy zachowaniu parametrów użytkowych, takich jak: niska waga i zasięg gwarantowany do 2000 m linii. Aparat wyposażony jest w uchwyty umożliwiające zamocowanie go na wielorazowym bębnie lub na szyi ratownika. Takie rozwiązanie umożliwia swobodną komunikację podczas przemieszczania się zastępu. Dodatkowo istnieje możliwość zastosowania dwóch typów przewodów łączących, które mogą zapewnić indywidualnie do potrzeb, optymalną swobodę ruchów.

32

33 APARAT ROZMÓWCZY QUAK 5 Aparat rozmówczy QUAK 5 umożliwia stałą łączność pomiędzy ratownikiem a telefonem znajdującym się w bazie i urządzeniem w sztabie akcji. Konstrukcja aparatu zapewnia optymalną jakość rozmów i zasięg gwarantowany do m telefonicznej linii ratowniczej. Urządzenie wyposażone jest w uchwyty umożliwiające zamocowanie go na wielorazowym bębnie lub na szyi ratownika. Takie rozwiązanie umożliwia swobodną komunikację podczas przemieszczania się zastępu. Dodatkowo istnieje możliwość zastosowania dwóch typów przewodów łączących, które mogą zapewnić indywidualnie do potrzeb, optymalną swobodę ruchów.

34

35 MOBILNY TELEFON RATOWNICZY TR14 Przenośny telefon ratowniczy TR14 umożliwia stałą łączność pomiędzy bazą a zastępem ratowników. Konstrukcja aparatu zapewnia optymalną jakość rozmów nawet do 5 km długości linii przy zastosowaniu aparatu ratownika QUAK 5. Urządzenie wyposażone jest we wskaźnik naładowania akumulatorów oraz układ testowania linii telefonicznej (sygnalizacja zawarcia lub przerwy w obwodzie). Konstrukcja telefonu ratowniczego TR14 umożliwia szybkie ładowanie posiada również zabezpieczenie przed nieumyślnym włączeniem lub wyłączeniem oraz możliwość wywołania słuchawki ratownika.

36

37 PUSZKA Z PRZEWODEM 300M Puszka z przewodem umożliwia łączność między telefonem znajdującym się w bazie a zastępem ratowników. Konstrukcja puszki zapewnia optymalną wytrzymałość przy zachowaniu istotnych parametrów użytkowych takich jak: niska waga i mobilność. Puszka wyposażona jest w uchwyt, który umożliwia zamocowanie jej na pasku ratownika, pozwalając na swobodne rozwijanie przewodu w czasie przemieszczania się zastępu. Istnieje możliwość przedłużania linii poprzez szeregowe łączenie wielu puszek. Puszka z przewodem 300M może być stosowana w metanowych zakładach górniczych i posiada cechę

38

39

40

41 Inwestycje zrealizowane przez naszą firmę w roku 2012 : Układ klimatyzacji grupowej o mocy 1MW w KWK "Marcel"

42 Agregat GMC na kopalni KWK Marcel

43 Schemat instalacji klimatyzacji centralnej w KHW KWK Wujek Ruch Śląsk.

44 Zdjęcia zrealizowanej inwestycji na kopalni Chłodnie wentylatorowe Agregat Wymiennik ciepła

45 Bilans zapotrzebowania chłodu dla KHW S.A. KWK Wujek Ruch Śląsk w rejonach eksploatacyjnych i przygotowawczych w latach wyniesie od 3220 do 3550 kw. Po analizie zdecydowano się na układ klimatyzacji centralnej z lokalizacją agregatów chłodniczych na dole i odbiorem ciepła na powierzchni. Łączna moc chłodnicza wynosi 3,6 MW, lokalizacja na poziomie W tej instalacji woda w obiegu skraplaczy przepływa pomiędzy agregatem chłodniczym a wymiennikami ciepła znajdującymi się przy szybie III.

46 Po odebraniu ciepła w skraplaczu woda o temperaturze 4 C kierowana jest rurociągiem DN200 do obiegu wtórnego wymiennika ciepła, gdzie następuje przekazanie energii do obiegu pierwotnego wymiennika ciepła. Woda schłodzona w obiegu wtórnym do temperatury od C jest kierowana do skraplacza agregatu chłodniczego. Za pośrednictwem wymiennika ciepła energia cieplna przekazywana jest rurociągiem DN 300, poprzez szyb III, do instalacji schładzania wody i odzysku ciepła na powierzchni kopalni.

47 Woda w układzie powierzchniowym zostaje schłodzona z temperatury C do poziomu C. Po ochłodzeniu woda jest kierowana ponownie rurociągiem DN 300, ułożonym w szybie III, do wymiennika ciepła. Ciepło odbierane od wody w instalacji odzysku ciepła na powierzchni kopalni wykorzystywane jest w celach grzewczych w budynku łaźni górniczej. Natężenie masowe wody w obiegu skraplacza wynosi 300 m3/h.

48 Podsumowanie. W oparciu o dotychczasowe doświadczenie w zakresie budowy i eksploatacji systemów klimatyzacji należy stwierdzić, że : - w dalszym ciągu istnieje duże zainteresowanie urządzeniami klimatyzacji lokalnej o działaniu bezpośrednim; - bardzo ważnym elementem rzutującym na bezawaryjne działanie układów klimatyzacji jest fachowa obsługa gwarantowana przez specjalistyczne firmy; - w ostatnim okresie zakłady górnicze podejmują działania w kierunku zastosowania klimatyzacji stanowisk; - zakłady górnicze kładą coraz większy nacisk na opracowanie koncepcji układu klimatyzacji ze szczególnym uwzględnieniem energetycznej i ekonomicznej optymalizacji; - przy zwiększającej się konkurencji rynkowej firma musi dążyć do aktualizowania swojej oferty rynkowej zgodnie z zapotrzebowaniem odbiorców, do wprowadzania nowości technicznych a także do poszerzenia oferty o działalność związaną z funkcjonowaniem systemów klimatyzacji.

49 Dziękujemy za uwagę
