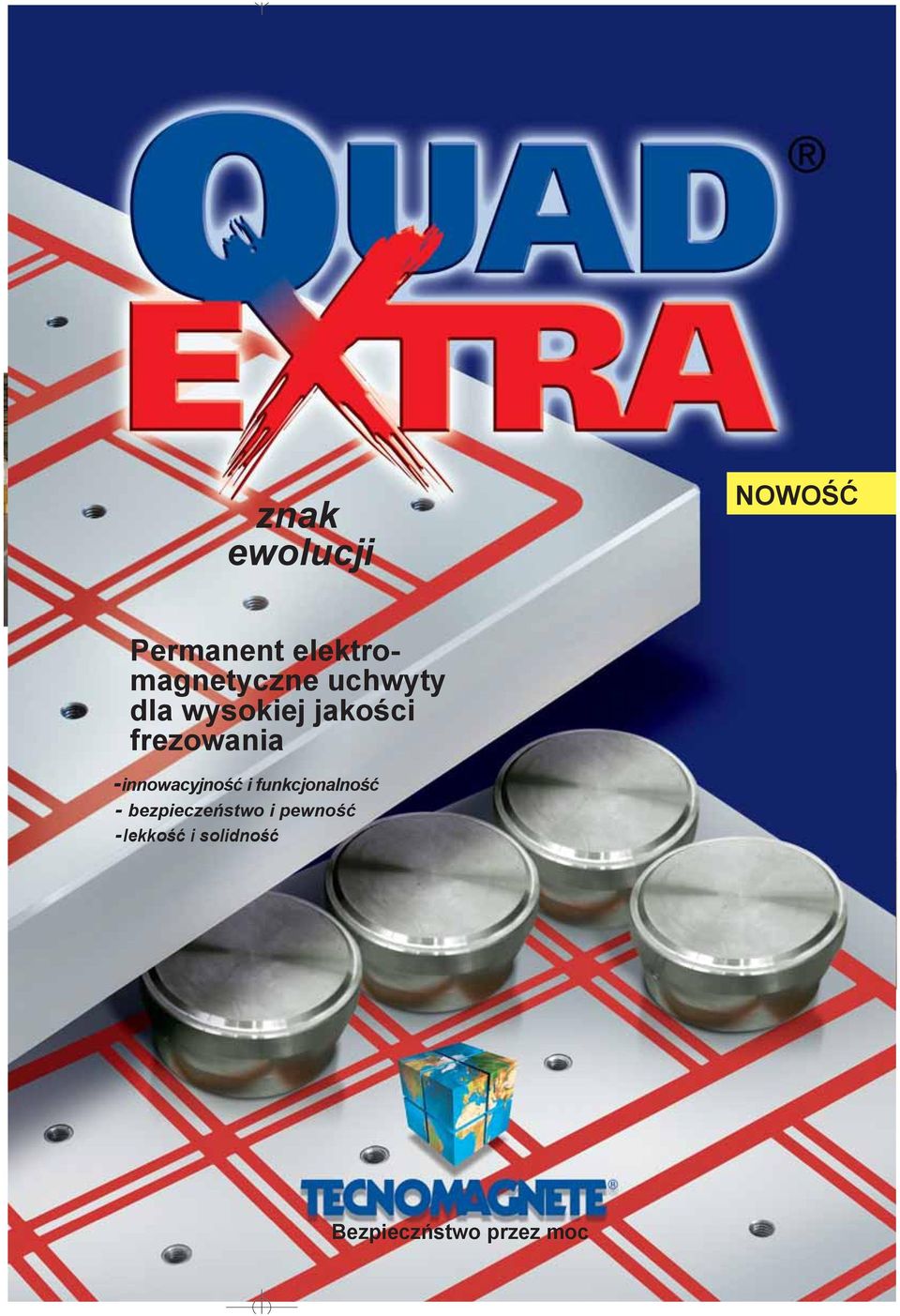

1 znak ewolucji NOWOŚĆ Permanent elektromagnetyczne uchwyty dla wysokiej jakości frezowania -innowacyjność i funkcjonalność - bezpieczeństwo i pewność -lekkość i solidność Bezpieczństwo przez moc

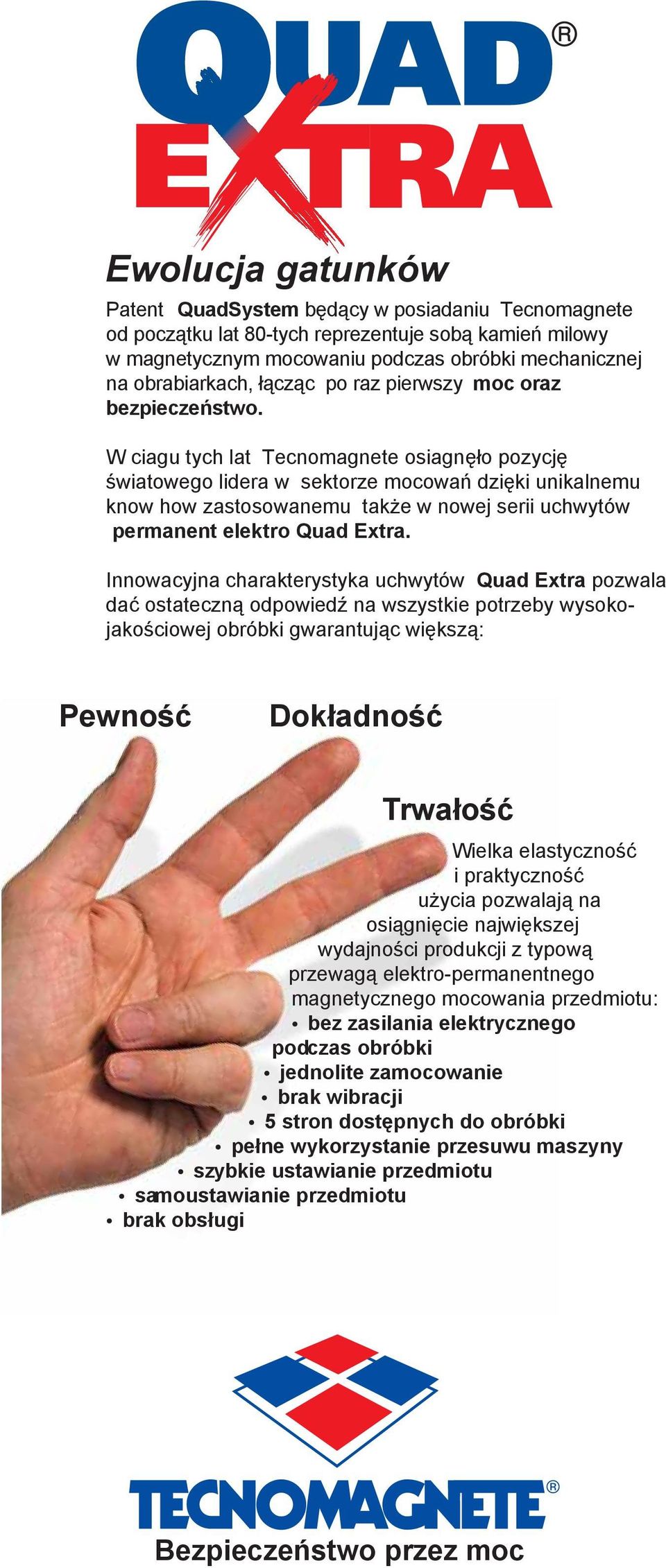

2 Ewolucja gatunków Patent QuadSystem będący w posiadaniu Tecnomagnete od początku lat 80-tych reprezentuje sobą kamień milowy w magnetycznym mocowaniu podczas obróbki mechanicznej na obrabiarkach, łącząc po raz pierwszy moc oraz bezpieczeństwo. W ciagu tych lat Tecnomagnete osiagnęło pozycję światowego lidera w sektorze mocowań dzięki unikalnemu know how zastosowanemu także w nowej serii uchwytów permanent elektro Quad Extra. Innowacyjna charakterystyka uchwytów Quad Extra pozwala dać ostateczną odpowiedź na wszystkie potrzeby wysokojakościowej obróbki gwarantując większą: Pewność Dokładność Trwałość Wielka elastyczność i praktyczność użycia pozwalają na osiągnięcie największej wydajności produkcji z typową przewagą elektro-permanentnego magnetycznego mocowania przedmiotu: bez zasilania elektrycznego podczas obróbki jednolite zamocowanie brak wibracji 5 stron dostępnych do obróbki pełne wykorzystanie przesuwu maszyny szybkie ustawianie przedmiotu samoustawianie przedmiotu brak obsługi Bezpieczeństwo przez moc

W ciagu tych lat Tecnomagnete osiagnęło pozycję światowego lidera w sektorze mocowań dzięki unikalnemu know how zastosowanemu także w nowej serii uchwytów permanent elektro Quad Extra.

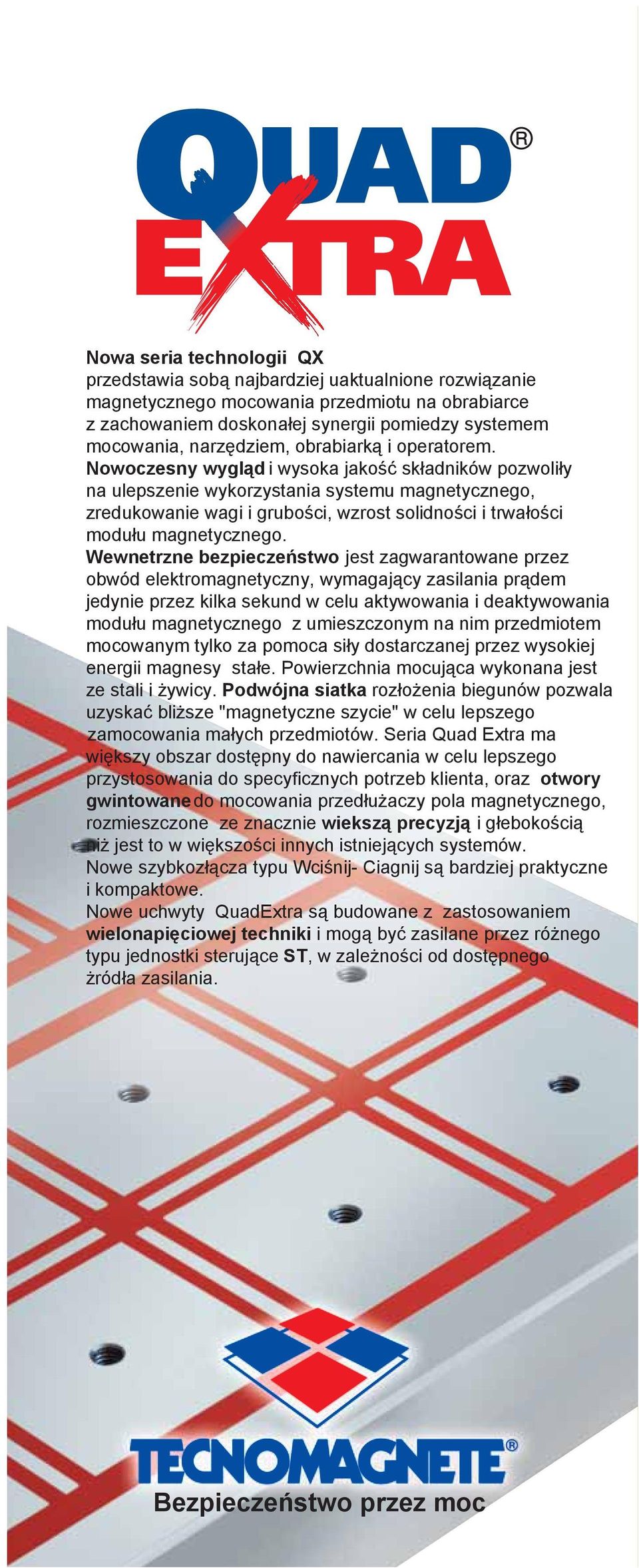

3 Nowa seria technologii QX przedstawia sobą najbardziej uaktualnione rozwiązanie magnetycznego mocowania przedmiotu na obrabiarce z zachowaniem doskonałej synergii pomiedzy systemem mocowania, narzędziem, obrabiarką i operatorem. Nowoczesny wygląd i wysoka jakość składników pozwoliły na ulepszenie wykorzystania systemu magnetycznego, zredukowanie wagi i grubości, wzrost solidności i trwałości modułu magnetycznego. Wewnetrzne bezpieczeństwo jest zagwarantowane przez obwód elektromagnetyczny, wymagający zasilania prądem jedynie przez kilka sekund w celu aktywowania i deaktywowania modułu magnetycznego z umieszczonym na nim przedmiotem mocowanym tylko za pomoca siły dostarczanej przez wysokiej energii magnesy stałe. Powierzchnia mocująca wykonana jest ze stali i żywicy. Podwójna siatka rozłożenia biegunów pozwala uzyskać bliższe "magnetyczne szycie" w celu lepszego zamocowania małych przedmiotów. Seria Quad Extra ma większy obszar dostępny do nawiercania w celu lepszego przystosowania do specyficznych potrzeb klienta, oraz otwory gwintowane do mocowania przedłużaczy pola magnetycznego, rozmieszczone ze znacznie wiekszą precyzją i głebokością niż jest to w większości innych istniejących systemów. Nowe szybkozłącza typu Wciśnij- Ciagnij są bardziej praktyczne i kompaktowe. Nowe uchwyty QuadExtra są budowane z zastosowaniem wielonapięciowej techniki i mogą być zasilane przez różnego typu jednostki sterujące ST, w zależności od dostępnego żródła zasilania. Bezpieczeństwo przez moc

Nowoczesny wygląd i wysoka jakość składników pozwoliły na ulepszenie wykorzystania systemu magnetycznego, zredukowanie wagi i grubości, wzrost solidności i trwałości modułu magnetycznego.

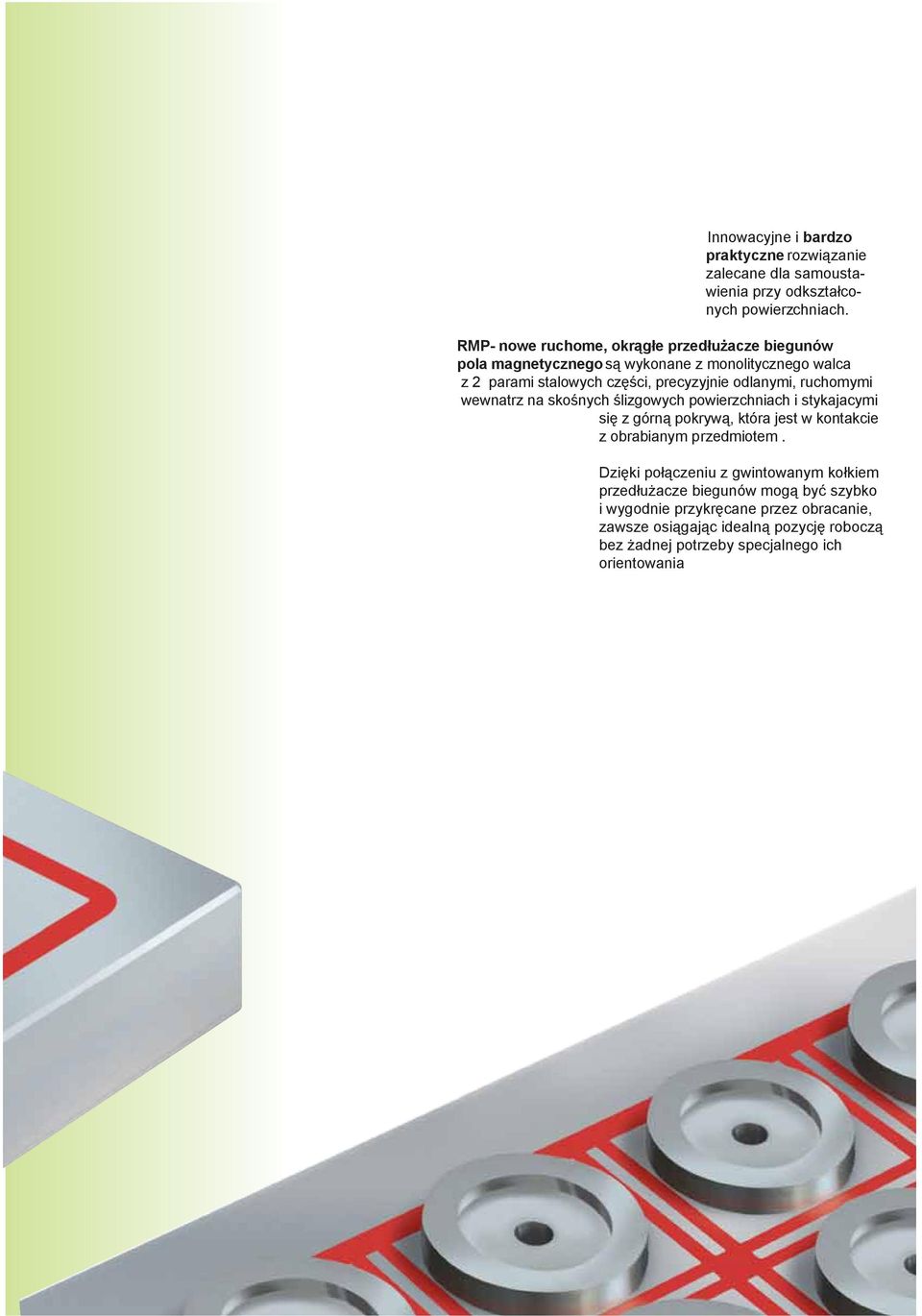

4 Nowoczesna i innowacyjna jednolita blokowa konstrukcja (zarejestrowany patent) Podwójne działanie i wysoka funkcjonalność RMP ruchomych przedłużaczy biegunów (zarejstrowany patent). Innowacyjne i bardzo praktyczne rozwiązanie zalecane dla samoustawienia przy odkształconych powierzchniach. Powierzchnia mocowania jest wykonana jako modularna płyta biegunowa wykonana z monolitycznego bloku i przykrecona, specjalnymi wysokiej rezystancji śrubami do korpusu głównego, który także jest wykonany jako monoblokowa konstrukcja. Obszar z cewkami i obwodami elektrycznymi jest chroniony mechanicznie oraz dodatkowo izolacyjnie przez żywicę o wysokiej rezystancji. Oszczędny design bez żadnych innych skręcanych części, gwarantuje pełną szczelność jako dodatek do absolutnej mechanicznej stabilności i trwałości. Wersja HD 50 ysoka gęstość biegunów Frezowanie małych średnich części o ograniczonej grubości Nominalne rozmiary bieguna mm Siła onta dan RMP- nowe ruchome, okrągłe przedłużacze biegunów pola magnetycznego są wykonane z monolitycznego walca z 2 parami stalowych części, precyzyjnie odlanymi, ruchomymi wewnatrz na skośnych ślizgowych powierzchniach i stykajacymi się z górną pokrywą, która jest w kontakcie z obrabianym przedmiotem. Dzięki połączeniu z gwintowanym kołkiem przedłużacze biegunów mogą być szybko i wygodnie przykręcane przez obracanie, zawsze osiągając idealną pozycję roboczą bez żadnej potrzeby specjalnego ich orientowania nowacyjna konstrukcja zapobiega w pełni możliwości przedostawania się wiórów i pyłów do wnętrza przedłużaczy, w efekcie unika sie powstania szczeliny powietrznej, która mogłaby obniżyć magnetyczne własności uchwytu. rak interferencji z sąsiednimi przedłużaczami. rak potrzeby ustawiania przedłużaczy zgodnie z okre lon orientacją. Zwiększenie pionowego skoku do mm. c ome p ze cze zwiekszaja o 2 magnetyczne wła ciwości uchwytu i ją nieodzowne rozwiązanie przyspieszające.

Powierzchnia mocowania jest wykonana jako modularna płyta biegunowa wykonana z monolitycznego bloku i przykrecona, specjalnymi wysokiej rezystancji śrubami do korpusu głównego, który także jest

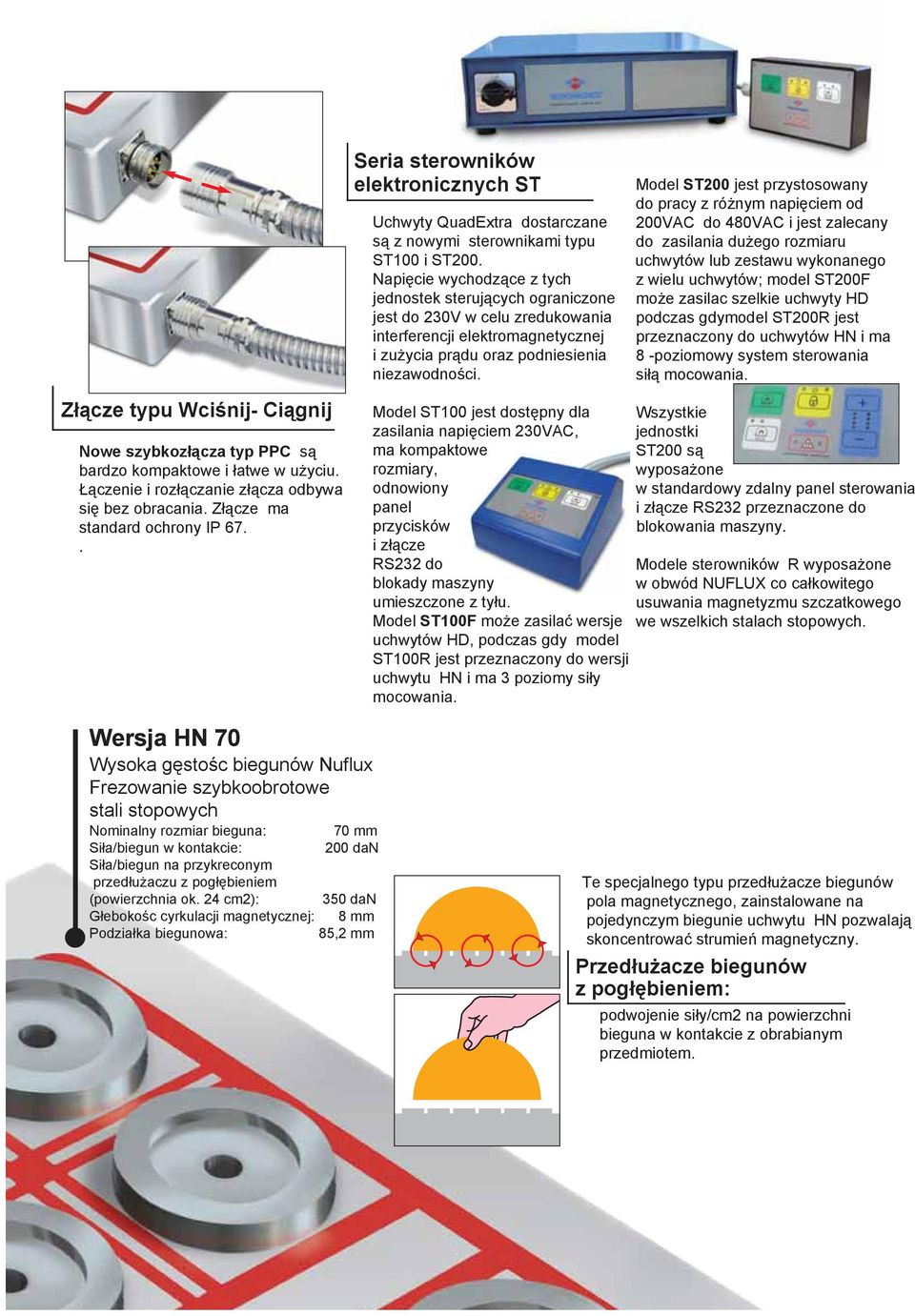

5 Seria sterowników elektronicznych ST Uchwyty QuadExtra dostarczane są z nowymi sterownikami typu ST100 i ST200. Napięcie wychodzące z tych jednostek sterujących ograniczone jest do 230V w celu zredukowania interferencji elektromagnetycznej i zużycia prądu oraz podniesienia niezawodności. Model ST200 jest przystosowany do pracy z różnym napięciem od 200VAC do 480VAC i jest zalecany do zasilania dużego rozmiaru uchwytów lub zestawu wykonanego z wielu uchwytów; model ST200F może zasilac szelkie uchwyty HD podczas gdymodel ST200R jest przeznaczony do uchwytów HN i ma 8 -poziomowy system sterowania siłą mocowania. Złącze typu Wciśnij- Ciągnij Nowe szybkozłącza typ PPC są bardzo kompaktowe i łatwe w użyciu. Łączenie i rozłączanie złącza odbywa się bez obracania. Złącze ma standard ochrony IP 67.. Model ST100 jest dostępny dla zasilania napięciem 230VAC, ma kompaktowe rozmiary, odnowiony panel przycisków i złącze RS232 do blokady maszyny umieszczone z tyłu. Model ST100F może zasilać wersje uchwytów HD, podczas gdy model ST100R jest przeznaczony do wersji uchwytu HN i ma 3 poziomy siły mocowania. Wszystkie jednostki ST200 są wyposażone w standardowy zdalny panel sterowania i złącze RS232 przeznaczone do blokowania maszyny. Modele sterowników R wyposażone w obwód NUFLUX co całkowitego usuwania magnetyzmu szczatkowego we wszelkich stalach stopowych. Wersja HN 70 Wysoka gęstośc biegunów Nuflux Frezowanie szybkoobrotowe stali stopowych Nominalny rozmiar bieguna: 70 mm Siła/biegun w kontakcie: 200 dan Siła/biegun na przykreconym przedłużaczu z pogłębieniem (powierzchnia ok. 24 cm2): 350 dan Głebokośc cyrkulacji magnetycznej: 8 mm Podziałka biegunowa: 85,2 mm Te specjalnego typu przedłużacze biegunów pola magnetycznego, zainstalowane na pojedynczym biegunie uchwytu HN pozwalają skoncentrować strumień magnetyczny. Przedłużacze biegunów z pogłębieniem: podwojenie siły/cm2 na powierzchni bieguna w kontakcie z obrabianym przedmiotem.

Model ST200 jest przystosowany do pracy z różnym napięciem od 200VAC do 480VAC i jest zalecany do zasilania dużego rozmiaru uchwytów lub zestawu wykonanego z wielu uchwytów; model ST200F może zasilac

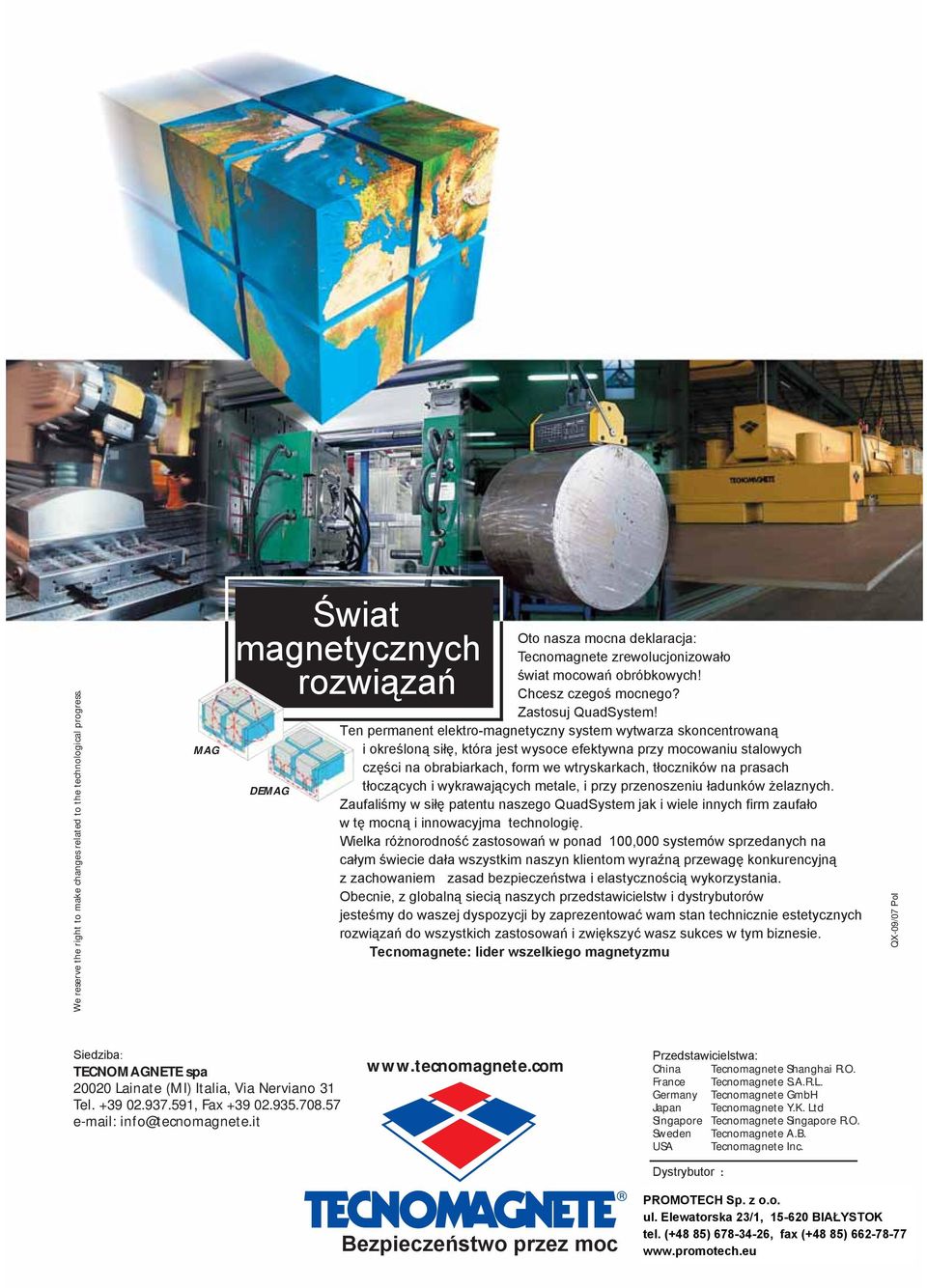

6 We reserve the right to make changes related to the technological progress. MAG Świat Oto nasza mocna deklaracja: Tecnomagnete zrewolucjonizowało świat mocowań obróbkowych! Chcesz czegoś mocnego? Zastosuj QuadSystem! Ten permanent elektro-magnetyczny system wytwarza skoncentrowaną i określoną siłę, która jest wysoce efektywna przy mocowaniu stalowych części na obrabiarkach, form we wtryskarkach, tłoczników na prasach tłoczących i wykrawających metale, i przy przenoszeniu ładunków żelaznych. Zaufaliśmy w siłę patentu naszego QuadSystem jak i wiele innych firm zaufało w tę mocną i innowacyjma technologię. Wielka różnorodność zastosowań w ponad 100,000 systemów sprzedanych na całym świecie dała wszystkim naszyn klientom wyraźną przewagę konkurencyjną z zachowaniem zasad bezpieczeństwa i elastycznością wykorzystania. Obecnie, z globalną siecią naszych przedstawicielstw i dystrybutorów jesteśmy do waszej dyspozycji by zaprezentować wam stan technicznie estetycznych rozwiązań do wszystkich zastosowań i zwiększyć wasz sukces w tym biznesie. Tecnomagnete: lider wszelkiego magnetyzmu magnetycznych rozwiązań DEMAG QX-09/07 Pol Siedziba: TECNOMAGNETE spa Lainate (MI) Italia, Via Nerviano 31 Tel , Fax info@tecnomagnete.it Przedstawicielstwa: China Tecnomagnete Shanghai R.O. France Tecnomagnete S.A.R.L. Germany Tecnomagnete GmbH Japan Tecnomagnete Y.K. Ltd Singapore Tecnomagnete Singapore R.O. Sweden Tecnomagnete A.B. USA Tecnomagnete Inc. Dystrybutor : Bezpieczeństwo przez moc

Ten permanent elektro-magnetyczny system wytwarza skoncentrowaną i określoną siłę, która jest wysoce efektywna przy mocowaniu stalowych części na obrabiarkach, form we wtryskarkach, tłoczników na
