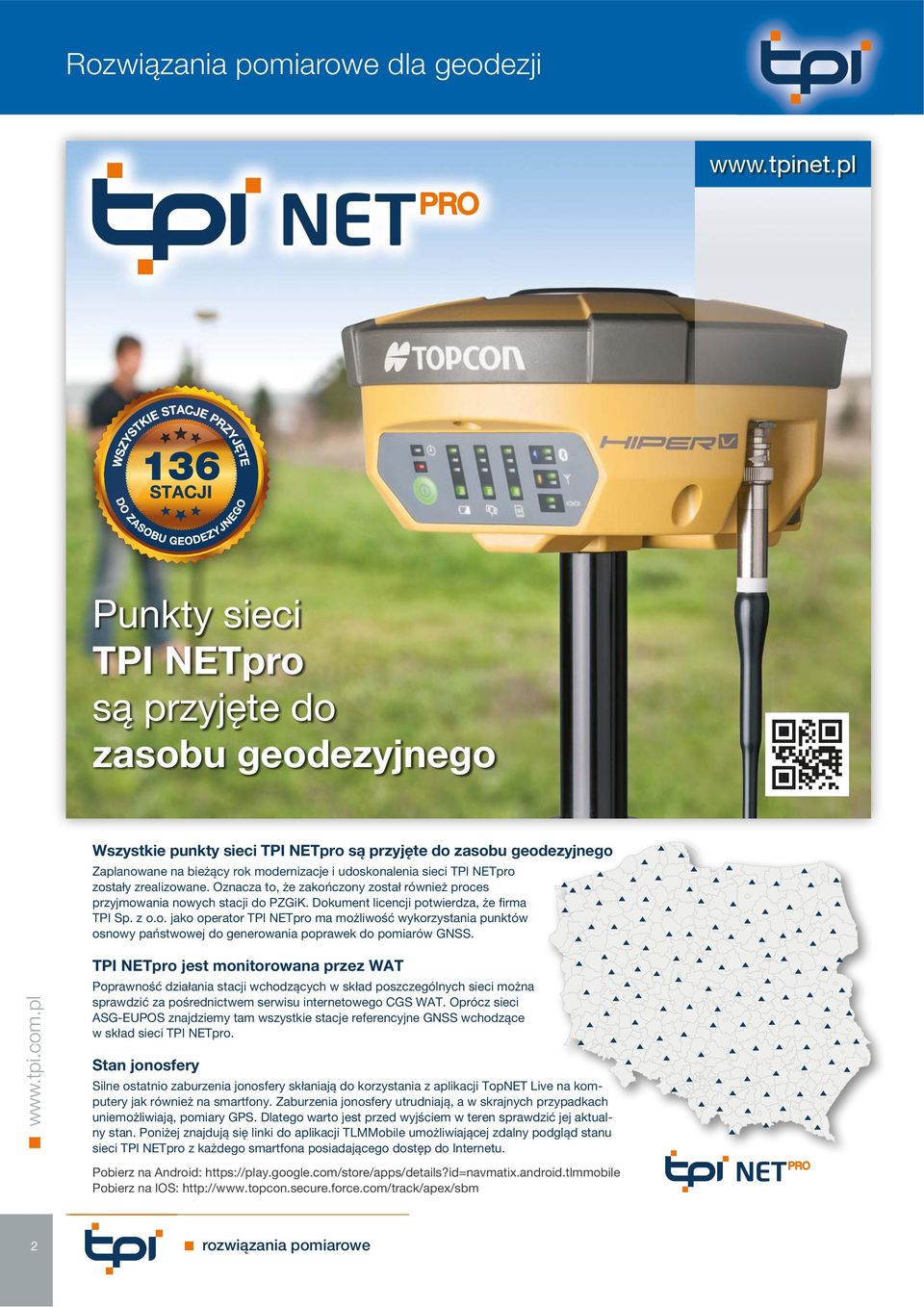

2 Punkty sieci TPI NETpro są przyjęte do zasobu geodezyjnego Wszystkie punkty sieci TPI NETpro są przyjęte do zasobu geodezyjnego Zaplanowane na bieżący rok modernizacje i udoskonalenia sieci TPI NETpro zostały zrealizowane. Oznacza to, że zakończony został również proces przyjmowania nowych stacji do PZGiK. Dokument licencji potwierdza, że firma TPI Sp. z o.o. jako operator TPI NETpro ma możliwość wykorzystania punktów osnowy państwowej do generowania poprawek do pomiarów GNSS. TPI NETpro jest monitorowana przez WAT Poprawność działania stacji wchodzących w skład poszczególnych sieci można sprawdzić za pośrednictwem serwisu internetowego CGS WAT. Oprócz sieci ASG-EUPOS znajdziemy tam wszystkie stacje referencyjne GNSS wchodzące w skład sieci TPI NETpro. Stan jonosfery Silne ostatnio zaburzenia jonosfery skłaniają do korzystania z aplikacji TopNET Live na komputery jak również na smartfony. Zaburzenia jonosfery utrudniają, a w skrajnych przypadkach uniemożliwiają, pomiary GPS. Dlatego warto jest przed wyjściem w teren sprawdzić jej aktualny stan. Poniżej znajdują się linki do aplikacji TLMMobile umożliwiającej zdalny podgląd stanu sieci TPI NETpro z każdego smartfona posiadającego dostęp do Internetu. Pobierz na Android: Pobierz na IOS: 2 rozwiązania pomiarowe

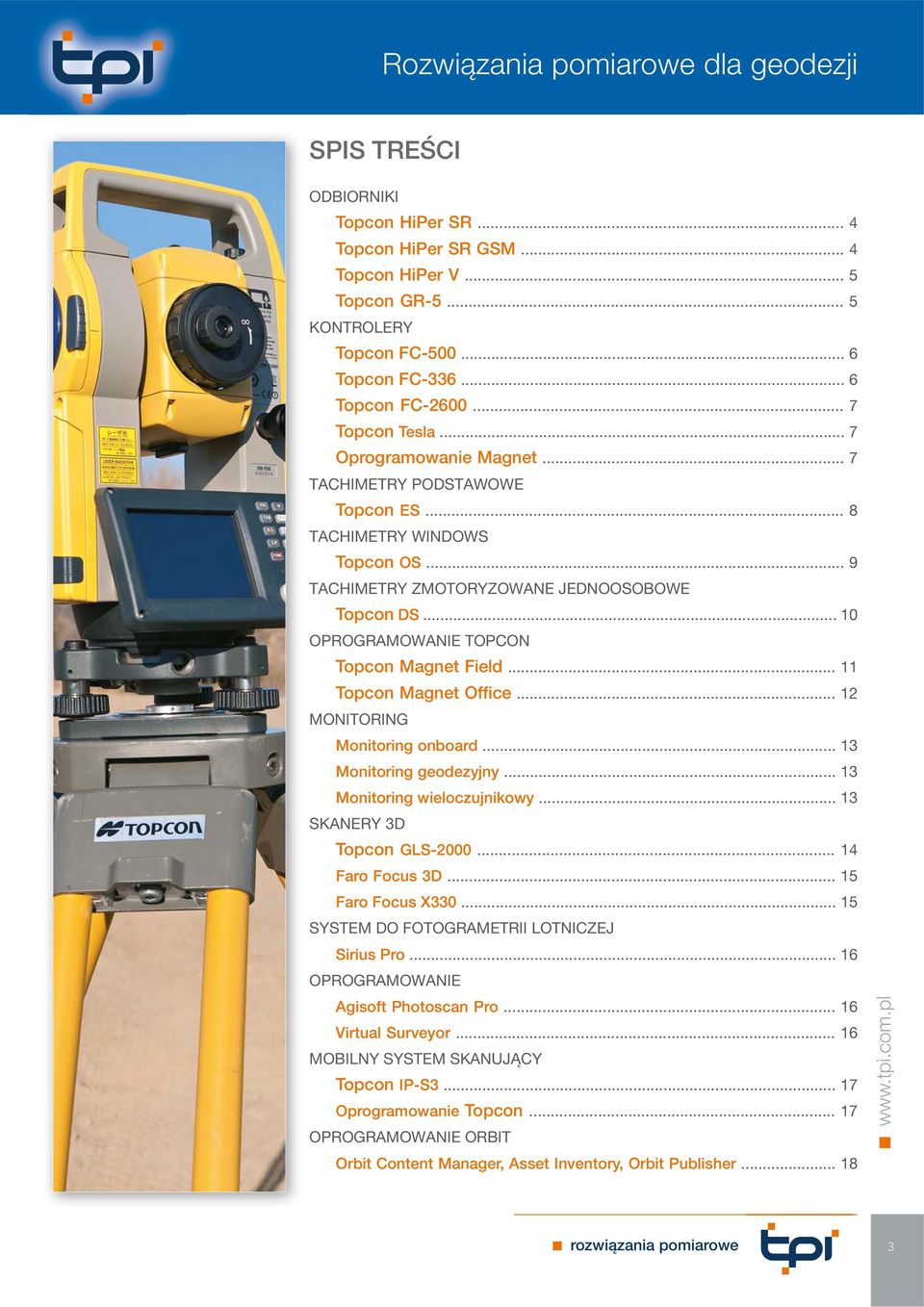

3 SPIS TREŚCI ODBIORNIKI Topcon HiPer SR... 4 Topcon HiPer SR GSM... 4 Topcon HiPer V... 5 Topcon GR KONTROLERY Topcon FC Topcon FC Topcon FC Topcon Tesla... 7 Oprogramowanie Magnet... 7 TACHIMETRY PODSTAWOWE Topcon ES... 8 TACHIMETRY WINDOWS Topcon OS... 9 TACHIMETRY ZMOTORYZOWANE JEDNOOSOBOWE Topcon DS OPROGRAMOWANIE TOPCON Topcon Magnet Field Topcon Magnet Office MONITORING Monitoring onboard Monitoring geodezyjny Monitoring wieloczujnikowy SKANERY 3D Topcon GLS Faro Focus 3D Faro Focus X SYSTEM DO FOTOGRAMETRII LOTNICZEJ Sirius Pro OPROGRAMOWANIE Agisoft Photoscan Pro Virtual Surveyor MOBILNY SYSTEM SKANUJĄCY Topcon IP-S Oprogramowanie Topcon OPROGRAMOWANIE ORBIT Orbit Content Manager, Asset Inventory, Orbit Publisher rozwiązania pomiarowe 3

4 ODBIORNIKI Topcon HiPer SR Super lekki odbiornik GNSS (750 gr), wyposażony w innowacyjną technologię uniwersalnych kanałów ( ). Dzięki temu rozwiązaniu odbiornik sam dopasowuje odbiór ilości satelitów GPS lub GLONASS względem najkorzystniejszej konstelacji. Idealne rozwiązanie do pracy z tachimetrami jednoosobowymi w trybie Hybrydowym. Więcej na stronie: super lekka konstrukcja pełna wodoszczelność IP67 sprawdzona japońska technologia Liczba kanałów Śledzone sygnały Antena Dokładność RTK Dokładność STATIC Temperatura pracy Wodoszczelność HiPer SR uniwersalnych GPS, GLONASS zintegrowana typu FENCE H: +/- 10 mm + 1 ppm, V: +/- 15 mm + 1 ppm H: +/- 3 mm + 0,5 ppm, V: +/- 5 mm + 0,5 ppm od -40 C do +65 C IP67 Topcon HiPer SR GSM Nowoczesny odbiornik GNSS z wewnętrznym podwójnym modemem najnowszej generacji GSM HSPA+. W odbiorniku można zastosować dwie karty SIM różnych operatorów i dowolnie przełączać je z poziomu oprogramowania, wybierając operatora o lepszym zasięgu. Przy połączeniu odbiornika z kontrolerem Topcon FC-336 lub FC-500 wyposażonym również w modem GSM otrzymujemy zestaw wyposażony w karty SIM trzech operatorów. Taka kombinacja, przy połączeniu z możliwością pracy z systemem GPS i GLONASS oraz dwoma sieciami (TPI NETpro i ASG-EUPOS) sprawia, że zestaw ten staje się najbardziej wydajnym sprzętem terenowym GNSS na rynku. podwójny modem GSM HSPA (2x karta SIM) lekka i wytrzymała wodoszczelna konstrukcja Liczba kanałów Śledzone sygnały Antena Dokładność RTK Dokładność STATIC Temperatura pracy Wodoszczelność HiPer SR GSM uniwersalnych GPS, GLONASS zintegrowana typu FENCE H: +/- 10 mm + 1 ppm, V: +/- 15 mm + 1 ppm H: +/- 3 mm + 0,5 ppm, V: +/- 5 mm + 0,5 ppm od -40 C do +65 C IP67 4 rozwiązania pomiarowe

5 ODBIORNIKI Topcon HiPer V Odbiornik wyposażony w dwa modemy - nowoczesny modem GSM i cyfrowy modem radiowy do współpracy ze stacjami bazowymi (RTK). Idealne rozwiązanie dla osób, które chcą niezależnie od sieci referenyjnych pracować w trybie RTK. Dodatkowym atutem odbiornika jes wykorzystanie wysokoprecyzyjnej anteny GNSS w innowacyjnej technologii FENCE zwiększającej możliwość odbioru słabych sygnałów satelitarnych. cyfrowy modem radiowy modem GSM/GPRS precyzyjna antena GNSS Fence Liczba kanałów Śledzone sygnały Antena Dokładność RTK Dokładność STATIC Temperatura pracy Wodoszczelność HiPer V 226 uniwersalnych GPS, GLONASS zintegrowana typu FENCE H: +/- 10 mm + 1 ppm, V: +/- 20 mm + 1 ppm H: +/- 3 mm + 0,5 ppm, V: +/- 10 mm + 0,5 ppm od -40 C do +65 C IP67 Topcon GR-5 Odbiornik GR-5 jest następcą legendarnego modelu GR-3, który dzięki wykorzystaniu technologii G3 łączył pomiary satelitarne z systemów GPS, GLONASS i GALILEO. Teraz najnowsza techno- logia zastosowana w odbiorniku GR-5 pozwala w przyszłości na pracę ze wszystkimi systemami satelitarnymi: GPS (USA), GLONASS (Rosja), GALILEO (Europa), Compass (Chiny), QZSS (Japonia), IRNSS (Indie). cyfrowy modem radiowy modem GSM/GPRS precyzyjna antena GNSS Fence Liczba kanałów Śledzone sygnały Antena Dokładność RTK Dokładność STATIC Temperatura pracy Wodoszczelność GR uniwersalnych GPS L1, L2, L2C, L5, GLONASS, GALILEO, WAAS/EGNOS zintegrowana FENCE H: ± 10 mm +1 ppm, V: ± 15 mm +1 ppm H: ± 3 mm +0,5 ppm, V: ± 5 mm +0,5 ppm od -40 C do +50 C IP66 rozwiązania pomiarowe 5

6 KONTROLERY Topcon FC-500 Kontroler FC-500 został stworzony w oparciu o znany model FC-250. Producent zadba aby w nowym modelu znalazły się najnowsze rozwiązania technologiczne jak procesor 1GB, pamięć 8GB, czy opcjonalnie wbudowana kamera i odbiornik GPS GIS, a także opcjonalny modem UMTS/ HSPA+. Standardem oczywiście komunikacja Wi-Fi oraz Bluetooth oraz tradycyjna dla Topcona wysoka norma wodo i pyłoszczelności. FC-500 jest idealnym rozwiązaniem jako kontroler do odbiorników GNSS, gdzie jego wewnętrzny modem możemy wykorzystać jako dodatkowe źródło poprawek oraz jako niezależny odbiornik do celów GIS. wyjątkowy wyświetlacz 4,3 opcjonalna kamera 5 Mpx opcjonalny wewnętrzny modem GSM Typ i prędkość procesora System opercacyjny Pamięć RAM Wodoodporność FC-500 1GHz ARM Cortex A8 i.mx53 Microsoft Windows 512 MB RAM IP68 Topcon FC-336 Kontroler Topcon FC-336 jest bezpośrednim następcą sprawdzonego modelu FC-236. Podobnie jak poprzednik model FC-336 to niezawodny w każdych warunkach kontroler polowy z wydajnym procesorem i wygodną klawiaturą fizyczną. Dzięki wbudowanemu modemowi GSM/GPRS stanowi on idealne wyposażenie do obsługi odbiorników GNSS np. HiPer SR. numeryczna klawiatura wbudowany odbiornik GPS modem GSM Typ i prędkość procesora System opercacyjny Pamięć RAM Wodoodporność FC-336 Marvel PXA310, 1 GHz Windows Mobile 256 MB RAM, 4 GB IP68 6 rozwiązania pomiarowe

7 KONTROLERY Topcon FC-2600 Topcon FC-2600 to mobilny komputer polowy. Wyposażony w alfanumeryczną klawiaturę, czytelny wyświetlacz oraz bardzo szybki procesor i dużą pamięć operacyjną RAM jest propozycją dla najbardziej wymagających użytkowników. Wbudowana kamera cyfrowa (z funkcją czytnika kodów) pozwala dokumentować w postaci zdjęć mierzone obiekty. HiPer SR Typ i prędkość procesora Intel XScale PXA270, 624 Mhz System opercacyjny Windows CE Pamięć RAM 256 MB SDRAM / 2 GB MB Flash ROM Wodoodporność IP 67 Topcon TESLA TESLA jest urządzeniem łączącym możliwości komputera PC z terenową odpornością i mobilnością pracy. Tablet wyposażony jest w wysokokontratsowy wyświetlacz o przekątnej 5,7 (145 mm) umożliwia wygodną pracę z mapami i projektami DXF. Tablet może być opcjonalnie wyposażony w odbiornik GPS co czyni go idealnym rozwiązaniem do celów GIS. duży ekran 5,7 praca w pionie i poziomie opcjonalny moduł GPS do prac GIS Typ i prędkość procesora System opercacyjny Pamięć RAM Wodoodporność HiPer SR Marvel PXA320, 806 MHz Windows Mobile 256 MB SDRAM / 4 GB MB Flash ROM IP67 Oprogramowanie MAGNET Oprogramowanie MAGNET jest najnowszym, innowacyjnym produktem TOPCON a i SOKKIA. Oprogramowanie powstało na bazie wieloletnich doświadczeń obu tych firm, a także wielu sugestii od użytkowników z całego świata. Wielką zaletą jest zastosowanie oprogramowania zarówno w tachimetrach jak i w kontrolerach do GNSS - dzięki temu każdy kto umie pracować tachimetrem od razu może wykonywać efektywnie pracę z GNSS. praca w chmurze - innowacyjna technologia umożliwiające pracę w tzw. Chmurze. Oznacza to, ze podczas pomiarów dane od razu mogą znajdować się w dowolnym miejscu na świecie. Umożliwa to bezpośrednią kontrolę nad pracami pomiarowymi i wymianę danych pomiędzy biurem a terenem kontrola prac - posiadając pakiet biurowy MAGNET osoba zarządzająca zespołem terenowym może bezpośrednio na swoim komputerze śledzić postęp prac - każda pomierzona pikieta od razu pojawia się na ekranie komputera biurowego pakiet obliczeniowy - MAGNET posiada wszystkie funkcje jakie posiadało najpopularniejsze na rynku pomiarowym oprogramowanie TopSurv - dzięki temu spełni on wymagania każdego klienta, bez względu na specyfikę jego pracy. rozwiązania pomiarowe 7

8 TACHIMETRY PODSTAWOWE Topcon ES Tachimetry z serii ES są najnowszymi, innowacyjnymi produktami TOPCON. Seria ES powstała na bazie wieloletnich doświadczeń firm Topcon i Sokkia i łączy w sobie najlepsze cechy obu tych marek. Wiele innowacyjnych funkcji - jakich nie ma w żadnych innych tachimetrach, nowoczesne oprogramowanie z wieloma funkcjami terenowymi, sprawdzone technologie oraz japońskie wykonanie gwarantują, że seria ES wraz z bliźniaczą serią SOKKIA CX jest w chwili obecnej jedną z najciekawszych propozycji na polskim rynku. technologia TSShield zabezpieczająca przed kradzieżą Bluettoth dalekiego zasięgu LongLink precyzyjny dalmierz bezlustrowy bogate oprogramowanie pełna wodoszczelność IP66 66 TOPCON ES-102 TOPCON ES-103 TOPCON ES-105 TOPCON ES-107 Średnica lunety 45 mm; (EDM 48 mm) 45 mm; (EDM 48 mm) 45 mm; (EDM 48 mm) 45 mm; (EDM 48 mm) Powiększenie 30x 30x 30x 30x Pole widzenia 1 30' 1 30' 1 30' 1 30' Zdolność rozdzielcza 2,5" 2,5" 2,5" 3,5" Ogniskowanie 1,3 m 1,3 m 1,3 m 1,3 m Pomiar bezlustrowy 0,3 do 500 m 0,3 do 500 m 0,3 do 500 m 0,3 do 500 m 1 pryzmat warunki atmosferyczne b. dobre (widoczność 40 km)" 1,3 do 5000 m 1,3 do 5000 m 1,3 do 5000 m 1,3 do 5000 m Dokładność pomiaru bezlustrowego "+/- (3 + 2 ppm*d) mm 0,3 do 200m" "+/- (3 + 2 ppm*d) mm 0,3 do 200m" "+/- (3 + 2 ppm*d) mm 0,3 do 200m" "+/- (3 + 2 ppm*d) mm 0,3 do 200m" Dokładność (na pryzmat) +/-(2mm + 2 ppm*d) mm +/-(2mm + 2 ppm*d) mm +/-(2mm + 2 ppm*d) mm +/-(2mm + 2 ppm*d) mm Minimalny odczyt 1 mm / 10 mm 1 mm / 10 mm 1 mm / 10 mm 1 mm / 10 mm Czas pomiaru odległości 0,9 s (precyzyjny), 0,7 s (zgrubny), 0,3 s (śledzący) 0,9 s (precyzyjny), 0,7 s (zgrubny), 0,3 s (śledzący) 0,9 s (precyzyjny), 0,7 s (zgrubny), 0,3 s (śledzący) 0,9 s (precyzyjny), 0,7 s (zgrubny), 0,3 s (śledzący) System odczytowy absolutny Tak Tak Tak Tak Minimalny odczyt 1 /5 ; 2cc /10cc 1 /5 ; 2cc /10cc 1 /5 ; 2cc /10cc 1 /5 ; 2cc /10cc Dokładność Typ kompensatora dwuosiowy dwuosiowy dwuosiowy dwuosiowy Rodzaj kompensatora cieczowy cieczowy cieczowy cieczowy Zakres kompensatora +/-6' +/-6' +/-6' +/-6' Zakres ogniskowania Od 0,3 m do nieskończoności Od 0,3 m do nieskończoności Od 0,3 m do nieskończoności Od 0,3 m do nieskończoności Powiększenie 3x 3x 3x 3x Temperatura Od - 20 C do +50 C Od - 20 C do +50 C Od - 20 C do +50 C Od - 20 C do +50 C Wilgotność i zapylenie IP66 IP66 IP66 IP66 Wyświetlacz 192x80 pikseli 192x80 pikseli 192x80 pikseli 192x80 pikseli Ilość dwustronny dwustronny dwustronny jednostronny Klawiatura 25 klawiszy z podświetleniem 25 klawiszy z podświetleniem 25 klawiszy z podświetleniem 25 klawiszy z podświetleniem System operacyjny TOPCON TOPCON TOPCON TOPCON Pamięć wewnętrzna punktów punktów punktów punktów Czas pracy baterii 36 godzin 36 godzin 36 godzin 36 godzin Czas ładowania baterii ok. 5,5 godziny ok. 5,5 godziny ok. 5,5 godziny ok. 5,5 godziny 8 rozwiązania pomiarowe

9 TACHIMETRY WINDOWS Topcon OS Tachimetry z wbudowanym systemem Windows i inżynierskim oprogramowaniem MAGNET są idealnym rozwiązaniem dla geodety-inżyniera. Bogate możliwości oprogramowania, wydajny i niezwykle precyzyjny dalmierz bezlustrowy, nieograniczona pamięć dzięki zastosowaniu pednrive USB oraz wydajna bateria czynią ten tachimetr najpopularniejszym urządzeniem średniej klasy. inżynierskie oprogramowanie MAGNET system operacyjny Windows nieograniczona pamięć USB / pendrive oprogramowanie MAGNET pełna wodoszczelność komfort obsługi 65 TOPCON OS-101 TOPCON OS-103 TOPCON OS-105 Średnica lunety 45 mm; (EDM 48 mm) 45 mm; (EDM 48 mm) 45 mm; (EDM 48 mm) Powiększenie 30x 30x 30x Pole widzenia 1 30' 1 30' 1 30' Zdolność rozdzielcza 2,5" 2,5" 2,5" Ogniskowanie 1,3 m 1,3 m 1,3 m Pomiar bezlustrowy 500 m 500 m 500m 1 pryzmat warunki atmosferyczne b. dobre (widoczność 40 km)" Dokładność pomiaru bezlustrowego 5000 m 5000 m 5000 m +/-(3 mm+2 mm/km) do 200 m +/-(3 mm+2 mm/km) do 200 m +/-(3 mm+2 mm/km) do 200 m Dokładność (na pryzmat) +/-(2 mm+2 mm/km) +/-(2 mm+2mm/km) +/-(2 mm+2 mm/km) Minimalny odczyt 0,1 mm lub 1 mm 0,1 mm lub 1 mm 0,1 mm lub 1 mm Czas pomiaru odległości 0,9 s (precyzyjny), 0,7 s (zgrubny), 0,3 s (śledzący) 0,9 s (precyzyjny), 0,7 s (zgrubny), 0,3 s (śledzący) 0,9 s (precyzyjny), 0,7 s (zgrubny), 0,3 s (śledzący) System odczytowy absolutny Tak Tak Tak Minimalny odczyt 0,5 /1 (1cc/2cc) 1 /5 (2cc/10cc) 1 /5 (2cc/10cc) Dokładność Typ kompensatora dwuosiowy dwuosiowy dwuosiowy Rodzaj kompensatora cieczowy cieczowy cieczowy Zakres kompensatora +/-6' +/-6' +/-6' Zakres ogniskowania Od 0,3 m do nieskończoności Od 0,3 m do nieskończoności Od 0,3 m do nieskończoności Powiększenie 3x 3x 3x Temperatura Od - 20 C do +50 C Od - 20 C do +50 C Od - 20 C do +50 C Wilgotność i zapylenie IP65 IP65 IP65 Wyświetlacz 324x240 pikseli 324x240 pikseli 324x240 pikseli Ilość dwustronny dwustronny jednostronny Klawiatura 26 klawiszy 26 klawiszy 26 klawiszy System operacyjny Windows CE Windows CE Windows CE Pamięć wewnętrzna 500 MB (na dane) 500 MB (na dane) 500 MB (na dane) Czas pracy baterii do 20 godzin do 20 godzin do 20 godzin Czas ładowania baterii ok. 5,5 godziny ok. 5,5 godziny ok. 5,5 godziny rozwiązania pomiarowe 9

10 TACHIMETRY ZMOTORYZOWANE I JEDNOOSOBOWE Topcon DS Tachimetry zmotoryzowane DS-100 i D-200i wyposażone są w szybkie i precyzyjne serwomotory. W tachimetrach DS. zastosowany innowacyjną technologię automatycznego docelowywania na lustro, która znacznie przyspiesza prace pomiarowe. Oba mogą pracować w trybie jednoosobowym - DS-100 dzięki unikalnej technologii LongLink, a DS-200 zarówno poprzez łączność radiową. Dodatkowo seria DS-200 wyposażona jest w zintegrowaną kamerę 5 Mpx, która umożliwia archiwizację fotograficzną mierzonych pikiet. innowacyjna technologia docelowywania Xpointing precyzyjne serwomotory wydajna i stabilna praca jednoosobowa precyzyjny dalmierz oprogramowanie MAGNET pełna wodoszczelność komfort obsługi 65 TOPCON DS-101 / DS-201i TOPCON DS-103 / DS-203i TOPCON DS-105 / 205i Powiększenie 30x 30x 30x Pomiar bezlustrowy do m do m do m Dokładność pomiaru bezlustrowego 2 mm + 2 mm / km 2 mm + 2 mm / km 2 mm + 2 mm / km Dokładność (na pryzmat) 1,5 mm + 2 mm / km 1,5 mm + 2 mm / km 1,5 mm + 2 mm / km Minimalny odczyt 1 /5 (2CC/10CC) 5 /10 (20CC/50CC) 5 /10 (20CC/50CC) Dokładność Typ kompensatora Dwuosiowy Dwuosiowy Dwuosiowy Rodzaj kompensatora cieczowy cieczowy cieczowy Zakres kompensatora +/- 6' +/- 6' +/- 6' Wyświetlacz LCD, 3,5, dwustronny LCD, 3,5, jednostronny LCD, 3,5, jednostronny Kamera TAK, DS-201i TAK, DS-203i TAK, DS-205i System operacyjny Windows CE 6.0 / MAGNET FIELD Windows CE 6.0 / MAGNET FIELD Windows CE 6.0 / MAGNET FIELD Pamięć wewnętrzna max 8 GB (pendrive USB) max 8 GB (pendrive USB) max 8 GB (pendrive USB) Czas pracy baterii 2 x 5 godzin 2 x 5 godzin 2 x 5 godzin Przetestuj rozwiązania jednoosobowe i hybrydowe. Zadzwoń do swojego doradcy i dowiedz się więcej. 10 rozwiązania pomiarowe

11 OPROGRAMOWANIE TOPCON Oprogramowanie terenowe Magnet Field Polskojęzyczne oprogramowanie MAGNET to aplikacja do wykonywania pomiarów urządzeniami TOPCON zarówno odbiornikami GNSS jaki tachimetrami czy niwelatorami kodowymi. Wielką zaletą jest zastosowanie oprogramowania zarówno w tachimetrach jak i w kontrolerach do GNSS - dzięki temu każdy kto umie pracować tachimetrem od razu może wykonywać efektywnie pracę z GNSS. Dodatkowo, można wykorzystać to samo oprogramowanie do wielu urządzeń pracując na jednym pliku z robotą. Zaleta ta widoczna jest najbardziej w zestawie hybrydowym (połączenie zestawu GNSS z tachimetrem jednoosobowym), gdzie za pomocą jednego przycisku przełączamy się pomiędzy pracą z GNSS, a pomiarami tachimetrycznymi. Pomiary lądują w jednym pliku roboty, wszystkie dane są połączone, a prowadzony za pomocą kodowania szkic całkowicie jednolity. Bogaty pakiet obliczeniowy pozwala wykonywać wszelkie obliczenia bezpośrednio w terenie. Kontrolę nad wynikami umożliwia graficzna interpretacja każdego działania. Dodatkowy moduł TRASY umożliwia wydajną pracę z projektami drogowymi - zarówno na poziomie tworzenia projektu jak i jego realizacji w terenie. MAGNET umożliwia także opcjonalnie pracę w chmurze - oznacza to, że każda pomierzona pikieta jest automatycznie zachowywana w zbiorze punktów, do którego może mieć dostęp osoba znajdująca się w biurze oddalonym o setki kilometrów od miejsca pracy. Kontrola pomiarów on-line, przesyłanie całych robót z biura w teren i z terenu do biura. To wszystko przy wykorzystaniu jednej aplikacji. rozwiązania pomiarowe 11

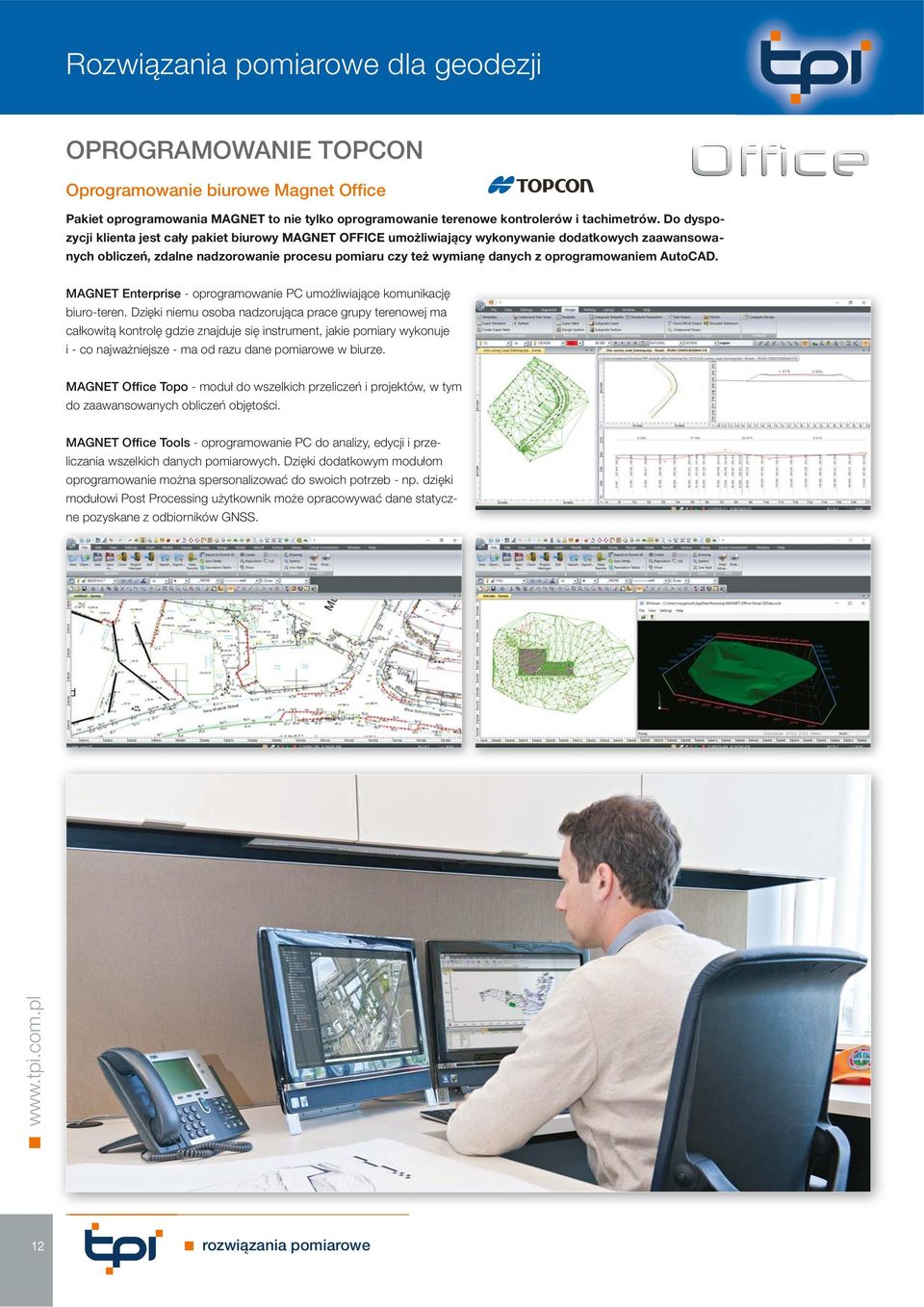

12 OPROGRAMOWANIE TOPCON Oprogramowanie biurowe Magnet Office Pakiet oprogramowania MAGNET to nie tylko oprogramowanie terenowe kontrolerów i tachimetrów. Do dyspozycji klienta jest cały pakiet biurowy MAGNET OFFICE umożliwiający wykonywanie dodatkowych zaawansowanych obliczeń, zdalne nadzorowanie procesu pomiaru czy też wymianę danych z oprogramowaniem AutoCAD. MAGNET Enterprise - oprogramowanie PC umożliwiające komunikację biuro-teren. Dzięki niemu osoba nadzorująca prace grupy terenowej ma całkowitą kontrolę gdzie znajduje się instrument, jakie pomiary wykonuje i - co najważniejsze - ma od razu dane pomiarowe w biurze. MAGNET Office Topo - moduł do wszelkich przeliczeń i projektów, w tym do zaawansowanych obliczeń objętości. MAGNET Office Tools - oprogramowanie PC do analizy, edycji i przeliczania wszelkich danych pomiarowych. Dzięki dodatkowym modułom oprogramowanie można spersonalizować do swoich potrzeb - np. dzięki modułowi Post Processing użytkownik może opracowywać dane statyczne pozyskane z odbiorników GNSS. 12 rozwiązania pomiarowe

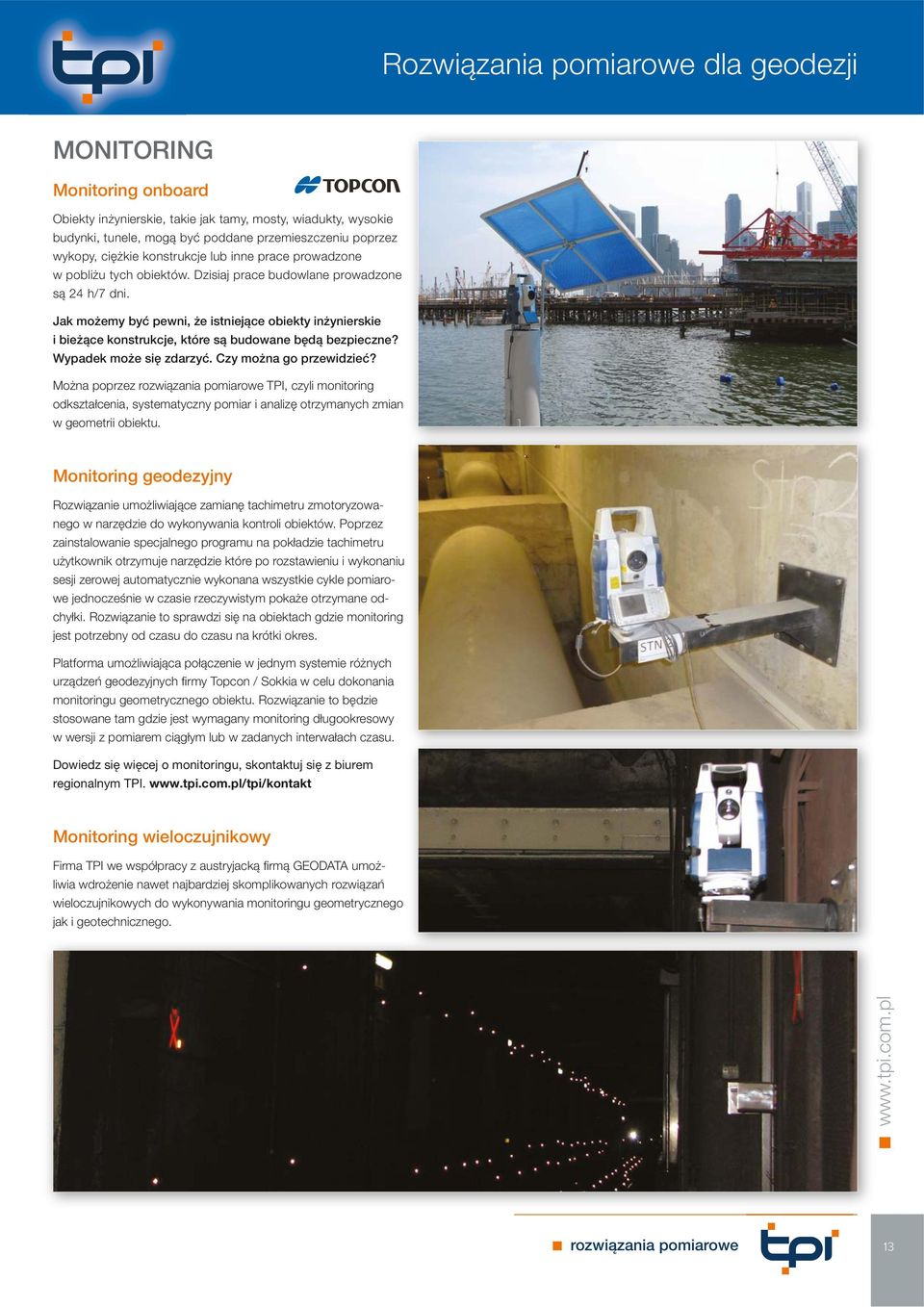

13 MONITORING Monitoring onboard Obiekty inżynierskie, takie jak tamy, mosty, wiadukty, wysokie budynki, tunele, mogą być poddane przemieszczeniu poprzez wykopy, ciężkie konstrukcje lub inne prace prowadzone w pobliżu tych obiektów. Dzisiaj prace budowlane prowadzone są 24 h/7 dni. Jak możemy być pewni, że istniejące obiekty inżynierskie i bieżące konstrukcje, które są budowane będą bezpieczne? Wypadek może się zdarzyć. Czy można go przewidzieć? Można poprzez rozwiązania pomiarowe TPI, czyli monitoring odkształcenia, systematyczny pomiar i analizę otrzymanych zmian w geometrii obiektu. Monitoring geodezyjny Rozwiązanie umożliwiające zamianę tachimetru zmotoryzowanego w narzędzie do wykonywania kontroli obiektów. Poprzez zainstalowanie specjalnego programu na pokładzie tachimetru użytkownik otrzymuje narzędzie które po rozstawieniu i wykonaniu sesji zerowej automatycznie wykonana wszystkie cykle pomiarowe jednocześnie w czasie rzeczywistym pokaże otrzymane odchyłki. Rozwiązanie to sprawdzi się na obiektach gdzie monitoring jest potrzebny od czasu do czasu na krótki okres. Platforma umożliwiająca połączenie w jednym systemie różnych urządzeń geodezyjnych firmy Topcon / Sokkia w celu dokonania monitoringu geometrycznego obiektu. Rozwiązanie to będzie stosowane tam gdzie jest wymagany monitoring długookresowy w wersji z pomiarem ciągłym lub w zadanych interwałach czasu. Dowiedz się więcej o monitoringu, skontaktuj się z biurem regionalnym TPI. /tpi/kontakt Monitoring wieloczujnikowy Firma TPI we współpracy z austryjacką firmą GEODATA umożliwia wdrożenie nawet najbardziej skomplikowanych rozwiązań wieloczujnikowych do wykonywania monitoringu geometrycznego jak i geotechnicznego. rozwiązania pomiarowe 13

14 SKANERY 3D Topcon GLS-2000 Skaner laserowy 3D Topcon GLS-2000 jest najlepszym rozwiązaniem pomiarowym do szybkiego, wiernego i bardzo dokładnego inwentaryzowania obiektów o skomplikowanej strukturze i kształcie. W ciągu 1 sekun dy potrafi wyznaczyć współrzędne tysięcy pikiet i zamienić realny obiekt w wirtualną chmurę punktów. Zapewnia przy tym wysoką dokładność pomiarów, a jego zasięg to kilkaset metrów. Skaner ma konstrukcję zintegrowaną, co oznacza, że w jednej obudowie umieszczono mechanizm optyczny, kamerę cyfrową, panel sterowania i wymienne akumulatory. Wystarczy więc rozstawić statyw, umieścić na nim instrument i rozpocząć pracę. Skaner pracuje niezależnie, bez konieczności używania zewnętrznego interfejsu i zasilania, skonstruowano go z myślą o jednoosobowej obsłudze. Ma nieduże rozmiary i jest lekki. Po obszarze pomiaru operator porusza się tylko z jedną walizką i statywem. Skaner laserowy Topcon GLS-2000 jest bezkonkurencyjny w inwentaryzowaniu dużych i skomplikowanych obiektów inżynierskich i budowli. Tylko tym instrumentem można w kilka godzin odwzorować bezbłędnie strukturę instalacji przemysłowej, misternie rzeźbionej kopuły zabytkowego kościoła czy historycznego odkrycia archeologicznego, albo w krótkim czasie zaktualizować np. ilość składowanych materiałów budowlanych. Skaner GLS-2000 dostępny jest w trzech wersjach różniących się zasięgiem pracy wynoszącym aż do 500 m. natychmiastowa gotowość do jednoosobowej pracy z milimetrową dokładnością bez zewnętrznych baterii, komputera i kabli GLS-2000 Zasięg 150 / 350 / 500 m Kamera cyfrowa 5 Mpx Temperatura pracy od -5 do +45 o C Wodoodporność IP rozwiązania pomiarowe

15 SKANERY 3D Faro Focus 3D Nowy skaner FARO Focus 3D X130 jest efektywnym urządzeniem o średnim zasięgu do zastosowań w dokumentacji 3D. Prędkość skanowania - milion punktów na sekundę, prosta obsługa, mobiliność, zasięg skanowania do 130 m, wbudowany odbiornik GPS, niski poziom szumów oraz możliwość sterowania przez sieć Wi-Fi, dzięki tym funkcjom skaner jest uniwersalnym urządzeniem dla wielu środowisk pracy. średni zasięg skanowania do 130 m zdalne sterowanie extra mobilny Zasięg pomiaru Prędkość pomiaru Rozdzielczość Prędkość skanowania w pionie X130 0,6 m m / / / pkt/s Do 70 megapikseli w kolorze 5,820 obr./min lub 97 Hz Faro Focus X330 Faro X330 to bardzo szybki i kompaktowy skaner 3D umożliwiający tworzenie precyzyjnych i szczegółowych chmur punktów. Dzięki niemu można odwzorować nawet najbardziej skomplikowany obiekt przemysłowy czy architektoniczny. Wbudowany aparat cyfrowy zapewnia pełną dokumentację. Przełomowe możliwości i niespotykana wydajność pozwalają obniżyć koszty prac inwentaryzacyjnych. precyzyjny i szybki zasięg do 330 m niewielki i kompaktowy Zasięg pomiaru Prędkość pomiaru Rozdzielczość Prędkość skanowania w pionie X130 0,6 m m / / / ~ pkt/s Do 70 megapikseli w kolorze 5,820 obr./min lub 97 Hz rozwiązania pomiarowe 15

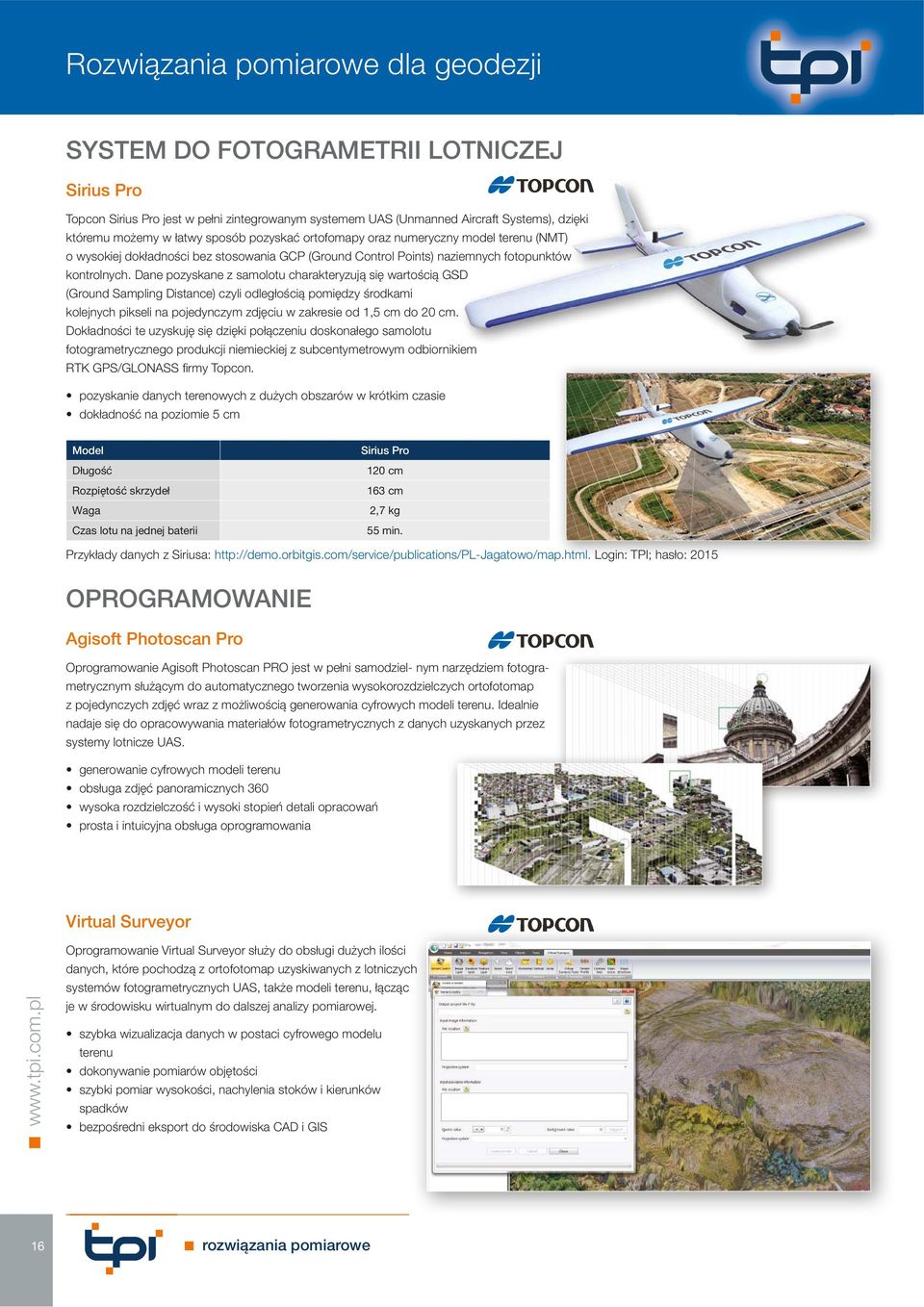

16 SYSTEM DO FOTOGRAMETRII LOTNICZEJ Sirius Pro Topcon Sirius Pro jest w pełni zintegrowanym systemem UAS (Unmanned Aircraft Systems), dzięki któremu możemy w łatwy sposób pozyskać ortofomapy oraz numeryczny y model terenu (NMT) o wysokiej dokładności bez stosowania GCP (Ground Control Points) naziemnych fotopunktów kontrolnych. Dane pozyskane z samolotu charakteryzują się wartością GSD (Ground Sampling Distance) czyli odległością pomiędzy środkami kolejnych pikseli na pojedynczym zdjęciu w zakresie od 1,5 cm do 20 cm. Dokładności te uzyskuję się dzięki połączeniu doskonałego samolotu fotogrametrycznego produkcji niemieckiej z subcentymetrowym odbiornikiem iem RTK GPS/GLONASS firmy Topcon. pozyskanie danych terenowych z dużych obszarów w krótkim czasie dokładność na poziomie 5 cm Długość Rozpiętość skrzydeł Waga Czas lotu na jednej baterii Sirius Pro 120 cm 163 cm 2,7 kg 55 min. Przykłady danych z Siriusa: Login: TPI; hasło: 2015 OPROGRAMOWANIE Agisoft Photoscan Pro Oprogramowanie Agisoft Photoscan PRO jest w pełni samodziel- nym narzędziem fotogrametrycznym służącym do automatycznego tworzenia wysokorozdzielczych ortofotomap z pojedynczych zdjęć wraz z możliwością generowania cyfrowych modeli terenu. Idealnie nadaje się do opracowywania materiałów fotogrametrycznych z danych uzyskanych przez systemy lotnicze UAS. generowanie cyfrowych modeli terenu obsługa zdjęć panoramicznych 360 wysoka rozdzielczość i wysoki stopień detali opracowań prosta i intuicyjna obsługa oprogramowania Virtual Surveyor Oprogramowanie Virtual Surveyor służy do obsługi dużych ilości danych, które pochodzą z ortofotomap uzyskiwanych z lotniczych systemów fotogrametrycznych UAS, także modeli terenu, łącząc je w środowisku wirtualnym do dalszej analizy pomiarowej. szybka wizualizacja danych w postaci cyfrowego modelu terenu dokonywanie pomiarów objętości szybki pomiar wysokości, nachylenia stoków i kierunków spadków bezpośredni eksport do środowiska CAD i GIS 16 rozwiązania pomiarowe

17 MOBILNY SYSTEM SKANUJĄCY Topcon IP-S3 Mobilne pozyskiwanie danych przestrzennych przy dużej wydajności i niskich kosztach. Kompaktowy i lekki IP-S3, zabudowany jest dwukrotnie zmniejszonej obudowie od swojego poprzednika. System może być montowany na małym aucie przez jedną osobę co umożliwia pozyskiwanie danych na wąskich uliczkach oraz w miejscach dotychczas niedostępnych. Pozyskiwanie chmury punktów o dużej gęstości Skanowanie odbywa się z wydajnością 700,000 pkt/s to więcej informacji niż kiedykolwiek. Sześć 5 MP obiektywów, pozyskuje zdjęcia o dużej rozdzielczości tworząc panoramę otaczającą pojazd. Ciągły podgląd danych Funkcja Play back umożliwia kontrolę pozyskanych danych już po zakończeniu sesji pomiarowej. Możemy dokonać oceny danych na miejscu i wykonać pomiar uzupełniający bez konieczności wyjazdu do biura - oszczędzamy czas. Łatwy transport, bezpieczne przechowywanie Jedna waliza transportowa umożliwia łatwy transport system i bezpieczne przechowywanie. Zasiêg lasera m. IP-S3 IMU Antena GNSS Czujnik obrotu ko³a Kamera sferyczna Skaner laserowy Precyzyjna kontrola pozycji i po³o enia pojazdu Foto-panorama Chmura punktów Zasiêg k¹towy - 40 Integrator PC Chmura punktów 3D IP-S3, IMU Antena GNSS Czujnik obrotu ko³a Integrator, Oprogramowanie TOPCON Skaner laserowy Kamera sferyczna TOPCON Mobile Master Field Monitorowanie i kontrola pozyskiwania danych. TOPCON Mobile Master Office Post-processing danych oraz funkcje kontroli danych. System Topcon IP-S3 przeznaczony jest do wykonywania pomiarów inwentaryzacyjnych 3D obiektów liniowych. System może zostać zamontowany na dowolnym pojeździe. Przykładowe dane pozyskane systemem Topcon IP-S3 orbitgt.com/service/publications/pl-lodz/index.html rozwiązania pomiarowe 17

18 OPROGRAMOWANIE ORBIT Orbit Content Manager, Asset Inventory, Orbit Publisher Wydajne i intuicyjne oprogramowanie do post-processingu i zarządzania danymi Oprogramowanie Orbit otwiera drogę do przetwarzania wielkoskalowych danych pochodzących ze skaningu mobilnego. Oprogramowanie umożliwia przetwarzanie nielimitowanych chmur punktów oraz panoram bez utraty wydajności pracy przy jednoczesnej pełnej kontroli spójności danych. Przetworzone dane w sposób łatwy mogą zostać dostarczone do komputerów klienckich jak i urządzeń mobilnych tak aby zostały wykorzystane do podejmowania trafnych decyzji. Nielimitowane chmury punktów, zdjęcia dowolnej jakości Zawsze kiedy mamy do czynienia ze zbieraniem danych mobilnych otrzymujemy jako materiał wynikowy chmurę punktów i zdjęcia panoramiczne. Oprogramowanie Orbit obsługuje większość dostępnych na rynku systemów zbierania danych mobilnych - za pomocą kreatorów w łatwy sposób dane zostaną zaimportowane oraz zoptymalizowane. Możliwa jest kontrola trajektorii oraz sprawdzenie spójności danych na podstawie punktów kontrolnych. Po stworzeniu projektu Oprogramowanie Orbit umożliwi usunięcie niepotrzebnych obiektów z chmury punktów przy pomoc dostępnych kreatorów. Zarządzanie terabajtami danych jest możliwe? Oprogramowanie posiada unikalne algorytmy optymalizacji danych tak aby praca z nimi była płynna niezależnie do posiadanej infrastruktury IT. Oprogramowanie Orbit umożliwia w łatwy sposób łączenie danych wektorowych z chmurą punktów oraz zdjęciami panoramicznymi. W przypadku danych wektorowych szczególny nacisk został położony na zgodność wizualizowanych danych z materiałem pierwotnym w kontekście rodzajów linii, symboli, kolorów. Produkt finalny informacja oraz publikacja danych Cały proces zarządzania danymi mobilnymi opiera się o jednolity interfejs użytkownika od etapu importu danych poprzez pozyskiwanie informacji wg. ustalonych scenariuszy pracy do etapu publikacji danych. Na każdym etapie jest prowadzona kontrola spójności danych. Dzięki takiemu rozwiązaniu możemy zaoferować produkt końcowy który będzie wiarygodny i niezależny od platformy programowej na jakiej pracuje nasz Klient. Oprogramowanie Orbit umożliwia łatwą integrację danych pochodzących ze skaningu mobilnego za oprogramowaniem firm trzecich np. ArcGis, Microstation, Geomedia, AutoCad, Mapinfo. Zarządzanie aktywami, pozyskiwanie informacji oraz jej ochrona Oprogramowanie w sposób inteligentny rozwiązuje proces organizacji pracy przy pozyskiwaniu informacji z danych mobilnych. Mamy do dyspozycji narzędzia do kontroli skrajni, wykrywania kolizji, tworzenia profili, przekrojów poprzecznych, analizowania objętości oraz narzędzia do zamazywania twarzy i zakrywania obiektów które nie mogą być publikowane ze względów bezpieczeństwa. Publikacja w sieci web i na urządzenia mobilne Oprogramowanie Orbit Mobile Mapping Publisher jest narzędziem które pozwoli opublikować wyniki naszej pracy oraz dane mobilne w sieci web. Dodatkowo wraz z danymi mobilnymi możemy opublikować informację o naszych aktywach. Dane te w sieci web mogą zostać zwizualizowane na danych wektorowych. Orbit Mobile Mapping Publisher stanowi bardzo istotny element cyklu życia danych mobilnych - jest podstawowym elementem umożliwiającym zwrot z inwestycji w nowoczesne technologie obróbki danych ze skaningu mobilnego. 18 rozwiązania pomiarowe

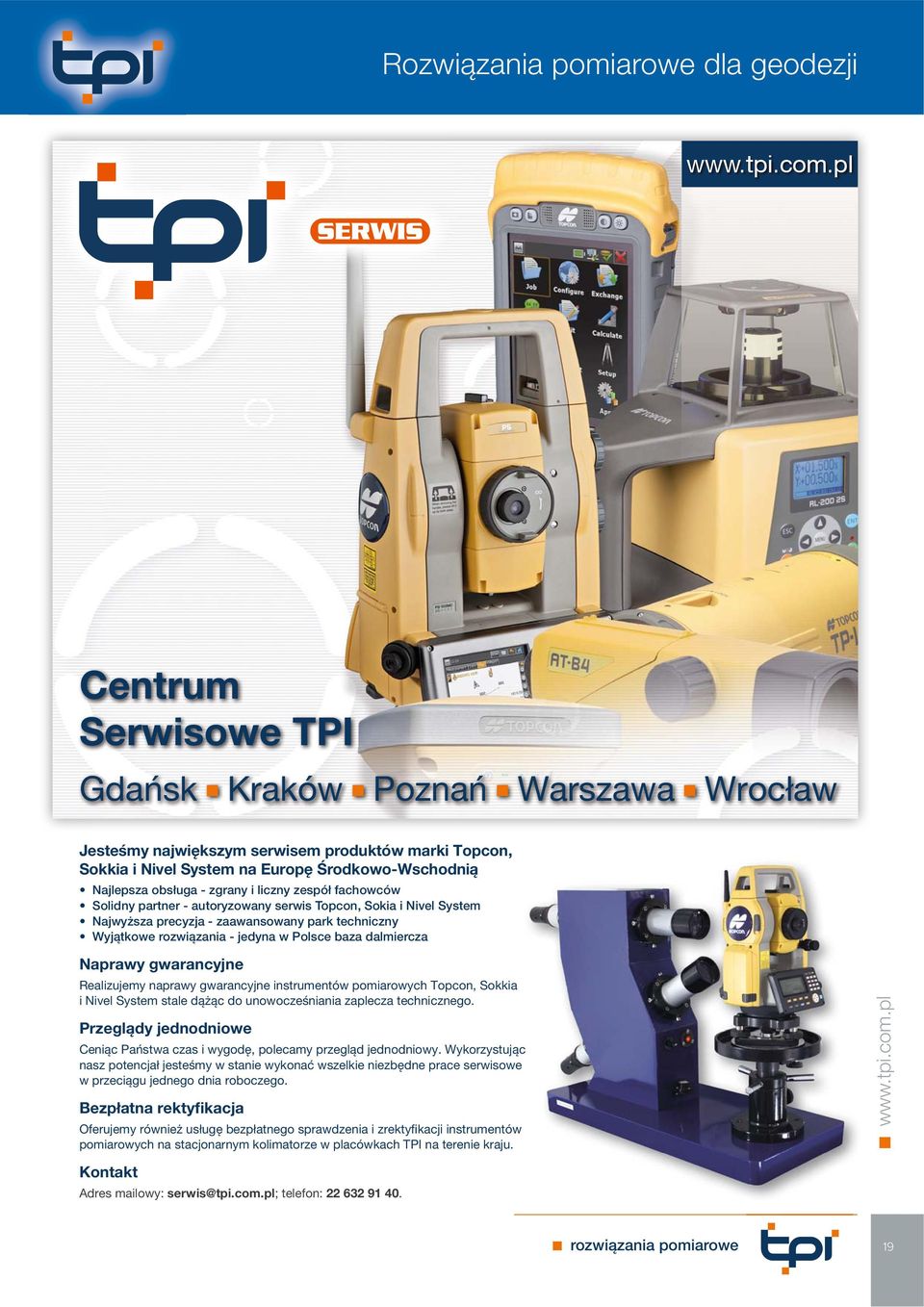

19 Centrum Serwisowe TPI Gdańsk Kraków Poznań Warszawa Wrocław Jesteśmy największym serwisem produktów marki Topcon, Sokkia i Nivel System na Europę Środkowo-Wschodnią Najlepsza obsługa - zgrany i liczny zespół fachowców Solidny partner - autoryzowany serwis Topcon, Sokia i Nivel System Najwyższa precyzja - zaawansowany park techniczny Wyjątkowe rozwiązania - jedyna w Polsce baza dalmiercza Naprawy gwarancyjne Realizujemy naprawy gwarancyjne instrumentów pomiarowych Topcon, Sokkia i Nivel System stale dążąc do unowocześniania zaplecza technicznego. Przeglądy jednodniowe Ceniąc Państwa czas i wygodę, polecamy przegląd jednodniowy. Wykorzystując nasz potencjał jesteśmy w stanie wykonać wszelkie niezbędne prace serwisowe we w przeciągu jednego dnia roboczego. Bezpłatna rektyfikacja Oferujemy również usługę bezpłatnego sprawdzenia i zrektyfikacji instrumentów pomiarowych na stacjonarnym kolimatorze w placówkach TPI na terenie kraju. Kontakt Adres mailowy: serwis@tpi.com.pl; telefon: rozwiązania pomiarowe 19
