1 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT SST 12 - WYPOSAśENIE

2 SST 12 - WYPOSAśENIE PRZEDMIOT I ZAKRES STOSOWANIA SPECYFIKACJI Przedmiot SST Przedmiotem niniejszej Specyfikacji Technicznej są wymagania dotyczące montaŝu wyposaŝenia w ramach planowanej inwestycji. 2. Zakres stosowania SST Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji Robót. 3. Zakres Robót objętych SST Ustalenia zawarte w niniejszej Specyfikacji dotyczą: dostawy i rozładunku, skłądowania na placu budowy, montaŝu elementów, prac związanych (sprawdzenie geometrii), prac porządkowych po robotach. PowyŜszy wykaz obejmuje zakresu robót podstawowych. Oferent powinien przewidzieć i wycenić ewentualne prace pomocnicze, konieczne do realizacji wymienionych prac podstawowych. 4. Określenia podstawowe Określenia podstawowe w niniejszej SST zgodne są z odpowiednimi normami polskimi i europejskimi oraz z OST Ogólną Specyfikacją Techniczną. 5. Wymagania ogólne dotyczące robót Ogólne wymagania dotyczące robót podano w OST Ogólna Specyfikacja Techniczna. Wykonawca przedstawi Inwestorowi, Inspektorowi nadzoru do zaakceptowania harmonogram robót, wykaz materiałów, urządzeń i technologii stosowanych przy wykonywaniu robót określonych umową. Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz zgodność z dokumentacją techniczną, ST oraz poleceniami Inspektora Nadzoru. 2. MATERIAŁY 1. Wymagania ogólne Ogólne wymagania stawiane materiałom podano w OST Ogólna Specyfikacja Techniczna. 2. Wymagania szczegółowe 2.1. Pochwyty, barierki dla niepełnosprawnych Poręcz ścienna uchylna dł. min. 85cm Kapitańska 8b, Świnoujście Strona 2

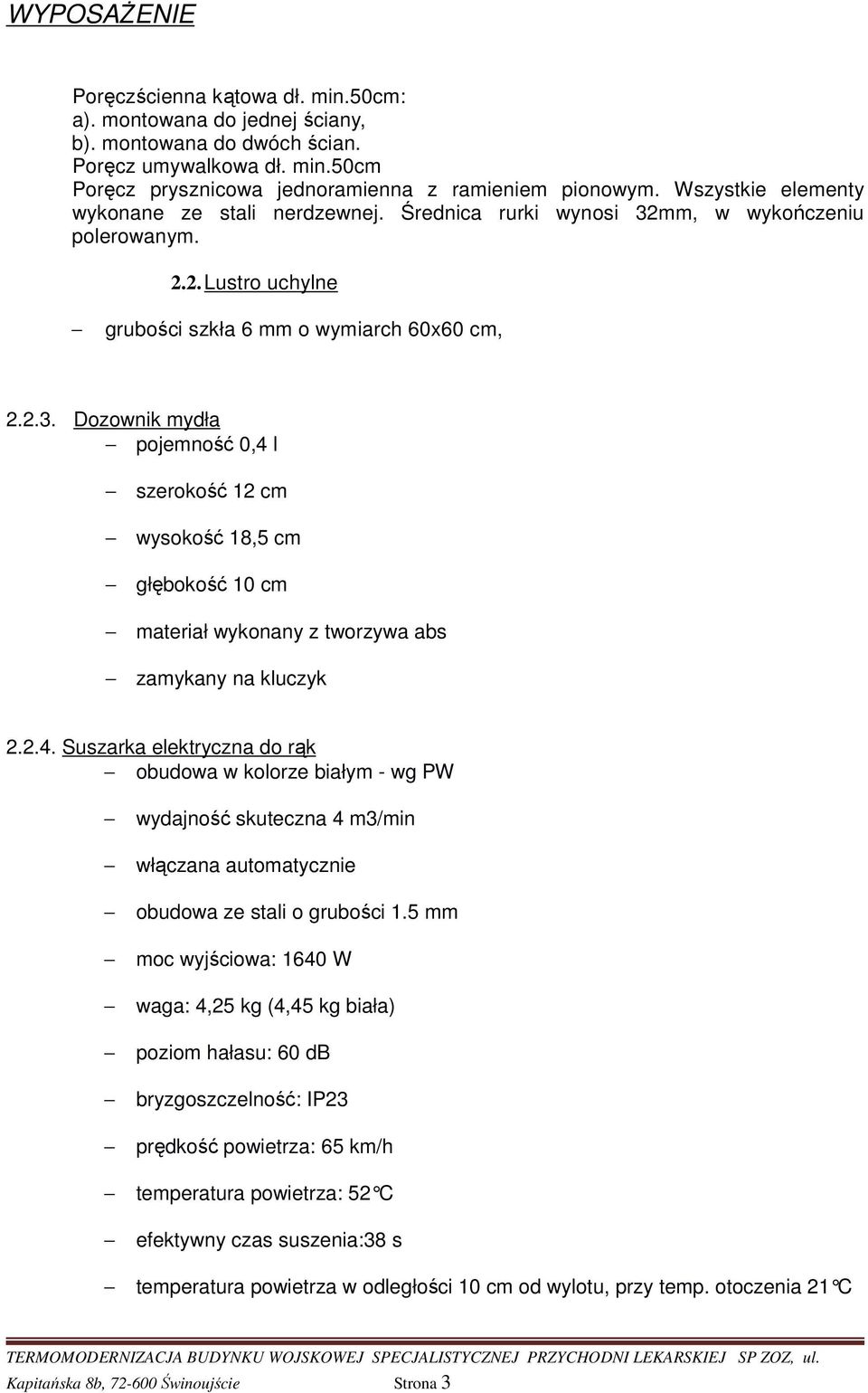

3 Poręczścienna kątowa dł. min.50cm: a). montowana do jednej ściany, b). montowana do dwóch ścian. Poręcz umywalkowa dł. min.50cm Poręcz prysznicowa jednoramienna z ramieniem pionowym. Wszystkie elementy wykonane ze stali nerdzewnej. Średnica rurki wynosi 32mm, w wykończeniu polerowanym Lustro uchylne grubości szkła 6 mm o wymiarch 60x60 cm, Dozownik mydła pojemność 0,4 l szerokość 12 cm wysokość 18,5 cm głębokość 10 cm materiał wykonany z tworzywa abs zamykany na kluczyk Suszarka elektryczna do rąk obudowa w kolorze białym - wg PW wydajność skuteczna 4 m3/min włączana automatycznie obudowa ze stali o grubości 1.5 mm moc wyjściowa: 1640 W waga: 4,25 kg (4,45 kg biała) poziom hałasu: 60 db bryzgoszczelność: IP23 prędkość powietrza: 65 km/h temperatura powietrza: 52 C efektywny czas suszenia:38 s temperatura powietrza w odległości 10 cm od wylotu, przy temp. otoczenia 21 C Kapitańska 8b, Świnoujście Strona 3

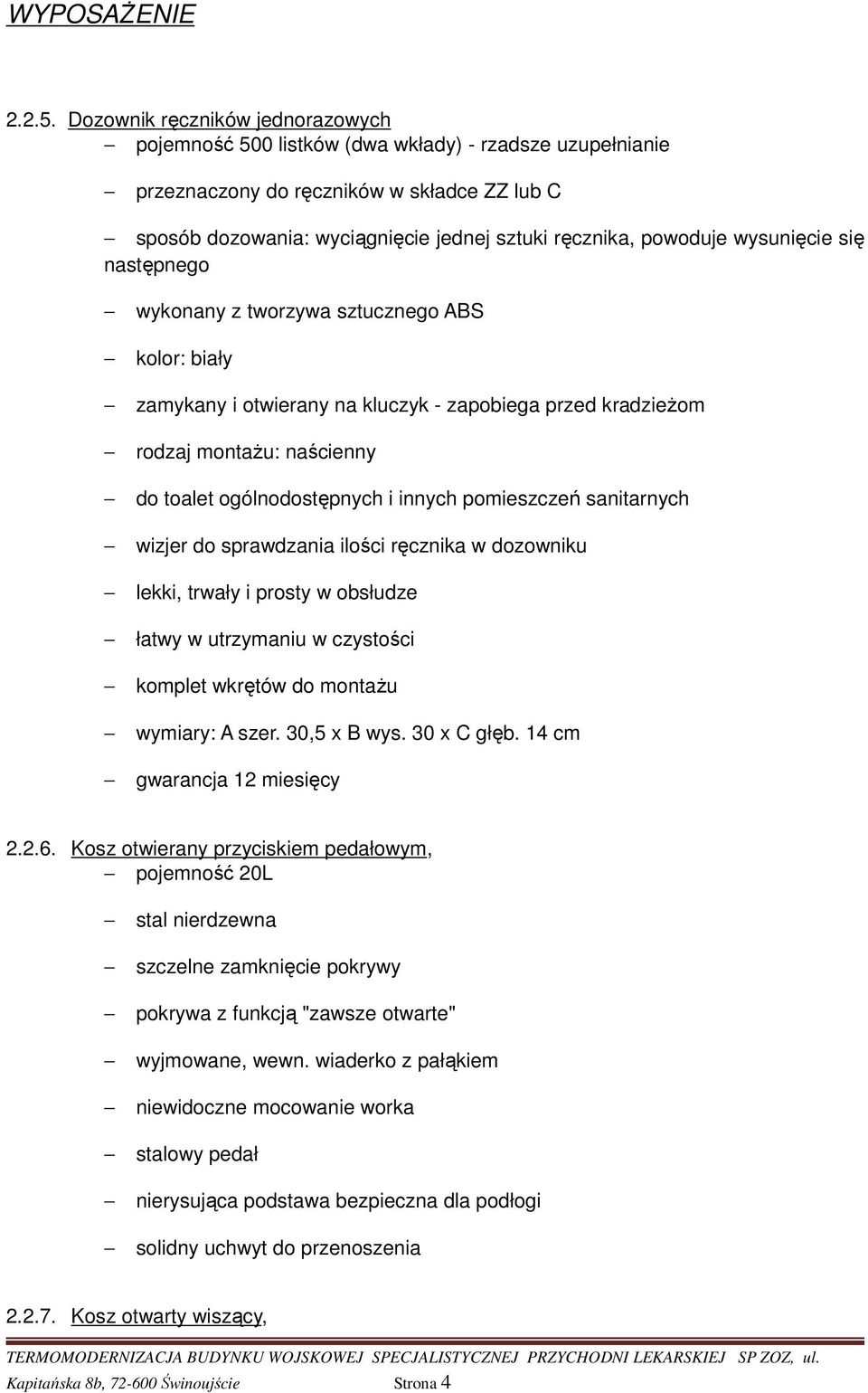

4 Dozownik ręczników jednorazowych pojemność 500 listków (dwa wkłady) - rzadsze uzupełnianie przeznaczony do ręczników w składce ZZ lub C sposób dozowania: wyciągnięcie jednej sztuki ręcznika, powoduje wysunięcie się następnego wykonany z tworzywa sztucznego ABS kolor: biały zamykany i otwierany na kluczyk - zapobiega przed kradzieŝom rodzaj montaŝu: naścienny do toalet ogólnodostępnych i innych pomieszczeń sanitarnych wizjer do sprawdzania ilości ręcznika w dozowniku lekki, trwały i prosty w obsłudze łatwy w utrzymaniu w czystości komplet wkrętów do montaŝu wymiary: A szer. 30,5 x B wys. 30 x C głęb. 14 cm gwarancja 12 miesięcy Kosz otwierany przyciskiem pedałowym, pojemność 20L stal nierdzewna szczelne zamknięcie pokrywy pokrywa z funkcją "zawsze otwarte" wyjmowane, wewn. wiaderko z pałąkiem niewidoczne mocowanie worka stalowy pedał nierysująca podstawa bezpieczna dla podłogi solidny uchwyt do przenoszenia Kosz otwarty wiszący, Kapitańska 8b, Świnoujście Strona 4

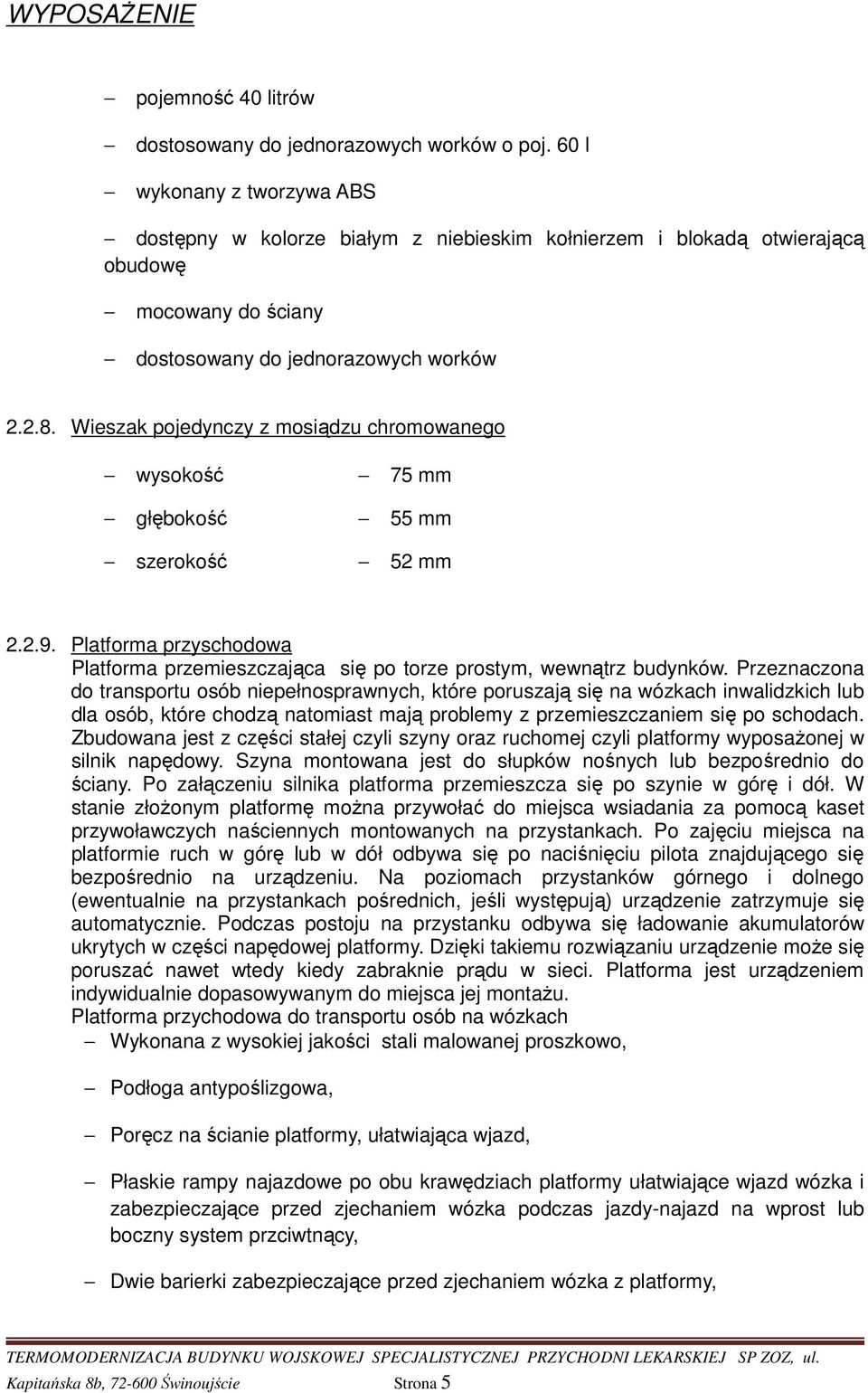

5 pojemność 40 litrów dostosowany do jednorazowych worków o poj. 60 l wykonany z tworzywa ABS dostępny w kolorze białym z niebieskim kołnierzem i blokadą otwierającą obudowę mocowany do ściany dostosowany do jednorazowych worków Wieszak pojedynczy z mosiądzu chromowanego wysokość 75 mm głębokość 55 mm szerokość 52 mm Platforma przyschodowa Platforma przemieszczająca się po torze prostym, wewnątrz budynków. Przeznaczona do transportu osób niepełnosprawnych, które poruszają się na wózkach inwalidzkich lub dla osób, które chodzą natomiast mają problemy z przemieszczaniem się po schodach. Zbudowana jest z części stałej czyli szyny oraz ruchomej czyli platformy wyposaŝonej w silnik napędowy. Szyna montowana jest do słupków nośnych lub bezpośrednio do ściany. Po załączeniu silnika platforma przemieszcza się po szynie w górę i dół. W stanie złoŝonym platformę moŝna przywołać do miejsca wsiadania za pomocą kaset przywoławczych naściennych montowanych na przystankach. Po zajęciu miejsca na platformie ruch w górę lub w dół odbywa się po naciśnięciu pilota znajdującego się bezpośrednio na urządzeniu. Na poziomach przystanków górnego i dolnego (ewentualnie na przystankach pośrednich, jeśli występują) urządzenie zatrzymuje się automatycznie. Podczas postoju na przystanku odbywa się ładowanie akumulatorów ukrytych w części napędowej platformy. Dzięki takiemu rozwiązaniu urządzenie moŝe się poruszać nawet wtedy kiedy zabraknie prądu w sieci. Platforma jest urządzeniem indywidualnie dopasowywanym do miejsca jej montaŝu. Platforma przychodowa do transportu osób na wózkach Wykonana z wysokiej jakości stali malowanej proszkowo, Podłoga antypoślizgowa, Poręcz na ścianie platformy, ułatwiająca wjazd, Płaskie rampy najazdowe po obu krawędziach platformy ułatwiające wjazd wózka i zabezpieczające przed zjechaniem wózka podczas jazdy-najazd na wprost lub boczny system przciwtnący, Dwie barierki zabezpieczające przed zjechaniem wózka z platformy, Kapitańska 8b, Świnoujście Strona 5

6 Blokada kluczykowa zabezpieczająca przed korzystaniem z urządzenia przez osoby nieupowaŝnione. Przycisk na platformie "stop". Boczny najazd (opcja). Składanie/rozkładanie platformy manualne, Podłoga bezpieczeństwa system przeciwzgnieceniowy Sposób montowania: na słupkach do stopni schodów, ich boków lub ścian WyposaŜenie dodatkowe Dwie kasety wezwań; Kłódka do zamykania platformy. Krzesło na platformie (opcja) Szyna i platforma wykonana ze stali nierdzewnej; Materiał wykonania: Poprzeczna belka wykonana z klejonego warstwowo drewna. Nogi, o średnicy 60mm, wykonane ze stali galwanizowanej. Nieprzerywana powierzchnia siedziska wykonana z odlewanego rotacyjnie polietylenu. Osadzona na ramie ze stali nierdzewnej osłoniętej elementami z PVC. Siedzisko zawieszone na łańcuchach pokrytych termokurczliwym polietylenem. Mocowania przy siedzisku, wykonane ze stali nierdzewnej, wyposaŝone w pierścienie z PVC co ogranicza zuŝycie elementów metalowych. Zawieszenie huśtawek wykonane ze stali nierdzewnej. Strefa bezpieczeństwa: 9,03x4,46m max. wysokość upadku = 2,0 m Balustrada, pochwyty ze stali nierdzewnej Elementy balustrady, pochwyty stal nierdzewna polerowana spełniająca wymagania określone w PN 82/S Płyty ochronne ścian Systemowe zabezpieczenie ścian przed wszelkiego rodzaju uszkodzeniami. Akrowinylowe płyt ochronnych gr. 2mm Pochwyt ścienny Poręcze przyścienne dla osób o ograniczonej zdolności poruszania się. System poręczy: podstawa aluminiowa-ciągła, pokrywa winylowa gr. 2mm, teksturowana, barwiona w masie. Górna krawędź pochwytu na wysokości 90 cm. Zaleca się wybrać zabezpieczenia ścian, poręcze i naroŝniki systemowe jednego producenta NaroŜniki ścian Na profilu albuminowym, amortyzujący wstrząsy i uderzenia, montowany bezpośrednio do ściany Wycieraczki Przed drzwiami wejściowymi zewnętrznymi, zamontować wycieraczki czyszcząco - osuszające o duŝej pojemności na brud, wpuszczone w posadzkę (np. aluminiowogumową) zamontowaną na ramie z kątownika 25x25x3mm, we wpuście głębokości min. 3,5mm wykończonym płytkami z gresu, z odpływem rurą Ø110. W posadzce wiatrołapu zaprojektowano wycieraczkę czyszczącą gł. 22 mm, wykonaną z profili aluminiowych wypełnionych odpowiednim wkładem osuszającym, pyłochłonnym Kapitańska 8b, Świnoujście Strona 6

7 (aluminiowe ze szczotką, gumą, poliamidem lub rypsem), wpuszczone w posadzkę jw., w sposób zapewniający bezprogowy przejazd. 3. Wymagania szczegółowe Wykonawca powinien dysponować następującym sprzętem: wiertarkami, zakrętarkami, środkami transportu do przewozu materiałów, rusztowaniami, drobnym sprzętem pomocniczym. 3. TRANSPORT 1. Wymagania ogólne Ogólne wymagania stawiane transportowi podano w OST Ogólna Specyfikacja Techniczna. 2. Wymagania szczegółowe Materiały moŝna przewozić dowolnymi środkami transportu zaakceptowanymi przez Inspektora Nadzoru. NaleŜy zabezpieczyć przewoŝony materiał przed uszkodzeniami mechanicznymi i szkodliwym wpływem czynników atmosferycznych. Wełnę w czasie transportu jak i składowania naleŝy zabezpieczyć przed zamoczeniem. 4. WYKONYWANIE ROBÓT 1. Ogólne warunki wykonania Robót Ogólne warunki wykonaniarobót podano w OST Ogólna Specyfikacja Techniczna. Prace montaŝowe wykonywać zgodnie z instrukcją montaŝu podaną przez producenta. MontaŜ platformy wykonywać zgodnie z instrukcją montaŝu podaną przez producenta i przez atoryzowany serwis. 2. Zakres wykonania Robót Prace montaŝowe wykonać zgodnie z instrukcją producenta. 5. KONTROLA JAKOŚCI ROBÓT 1. Ogólne zasady kontroli jakości Robót Ogólne zasady kontroli jakości Robót podano w OST Ogólna Specyfikacja Techniczna Kontrole i badania w trakcie wykonywania robót Kapitańska 8b, Świnoujście Strona 7

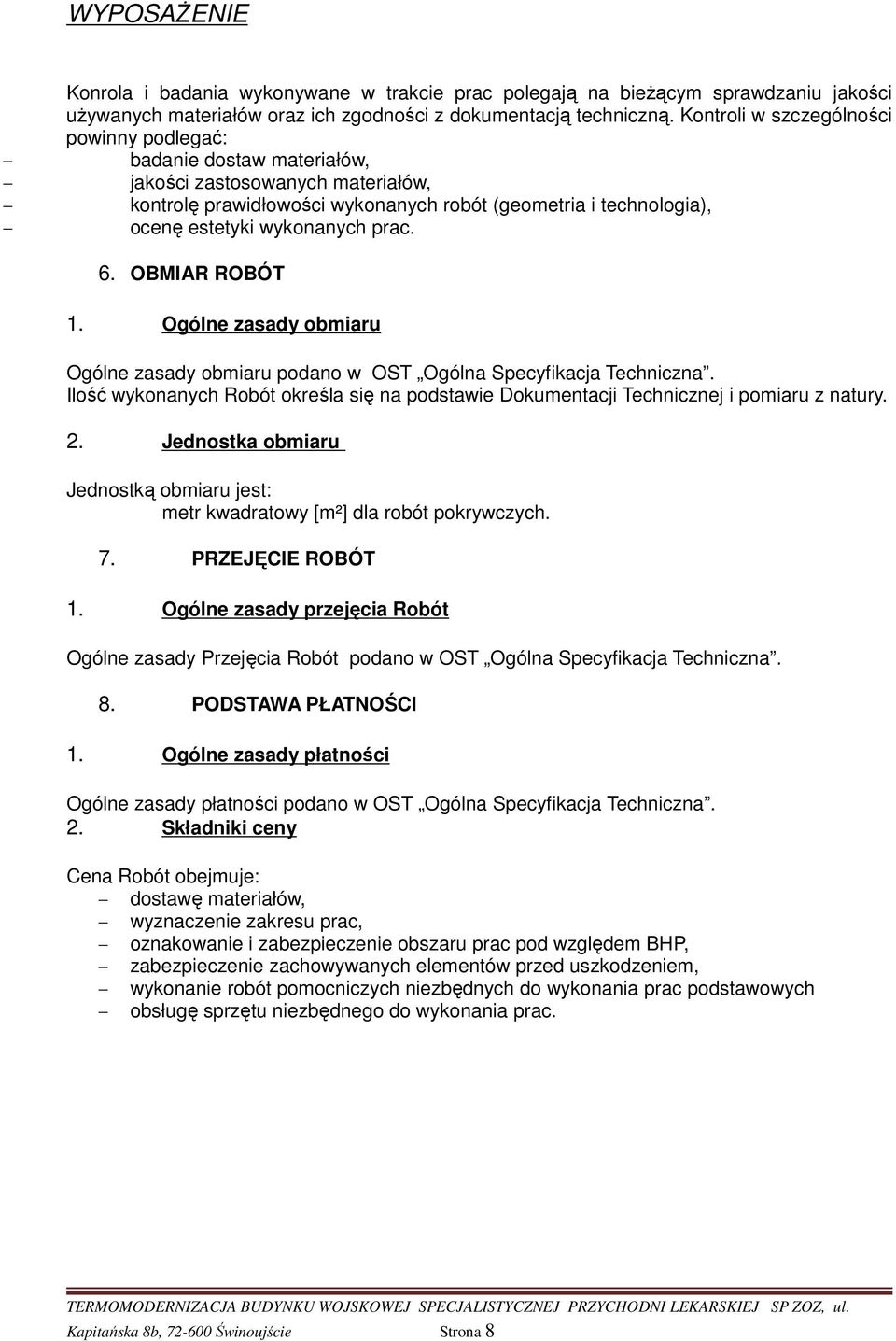

8 Konrola i badania wykonywane w trakcie prac polegają na bieŝącym sprawdzaniu jakości uŝywanych materiałów oraz ich zgodności z dokumentacją techniczną. Kontroli w szczególności powinny podlegać: badanie dostaw materiałów, jakości zastosowanych materiałów, kontrolę prawidłowości wykonanych robót (geometria i technologia), ocenę estetyki wykonanych prac. 6. OBMIAR ROBÓT 1. Ogólne zasady obmiaru Ogólne zasady obmiaru podano w OST Ogólna Specyfikacja Techniczna. Ilość wykonanych Robót określa się na podstawie Dokumentacji Technicznej i pomiaru z natury. 2. Jednostka obmiaru Jednostką obmiaru jest: metr kwadratowy [m²] dla robót pokrywczych. 7. PRZEJĘCIE ROBÓT 1. Ogólne zasady przejęcia Robót Ogólne zasady Przejęcia Robót podano w OST Ogólna Specyfikacja Techniczna. 8. PODSTAWA PŁATNOŚCI 1. Ogólne zasady płatności Ogólne zasady płatności podano w OST Ogólna Specyfikacja Techniczna. 2. Składniki ceny Cena Robót obejmuje: dostawę materiałów, wyznaczenie zakresu prac, oznakowanie i zabezpieczenie obszaru prac pod względem BHP, zabezpieczenie zachowywanych elementów przed uszkodzeniem, wykonanie robót pomocniczych niezbędnych do wykonania prac podstawowych obsługę sprzętu niezbędnego do wykonania prac. Kapitańska 8b, Świnoujście Strona 8
