1 ZARZĄD DRÓG POWIATOWYCH W MIŃSKU MAZ MIŃSK MAZOWIECKI, ul. WARSZAWSKA 219 Konto bankowe nr Regon: NIP Sekretariat: tel/fax (0-25) , zdpmm@wp.pl Nr sprawy: ZDP /5/2012 ROZDZIAŁ III DOKUMENTACJA OKREŚLAJĄCA PRZEDMIOT ZAMÓWIENIA

2 Nr sprawy: ZDP /5/2012 PRZEDMIAR ROBÓT Nazwa zadania: Przebudowa drogi powiatowej nr 2227W Mińsk Mazowiecki-Niedziałka- Jakubów na odcinku od km 7+713,55 do km 9+244,15, gmina Jakubów etap IV Lp. Podstawa Elementy scalone - rodzaj robót. Jednostka Szczegółowy opis robót i obliczenie ich ilości. Nazwa Ilość D D ROBOTY PRZYGOTOWAWCZE 1.1 D Odtworzenie (wyznaczenie) trasy i punktów wysokościowych D Odtworzenie trasy i punktów wysokościowych w terenie równin-nym, zastabilizowanie punktów w sposób trwały km 1,50 Plan sytuacyjny Odtworzenie trasy i punktów wysokościowych w terenie równinnym, zastabilizowanie punktów w sposób trwały wraz z wykonaniem geodwzyjnej inwentaryzacji powykonawczej z kopią mapy zasadniczej oraz odtworzenie zniszczonych punktów osnowy poziomej III kl.(6szt) km 1, D Rozbiórki elementów dróg, ogrodzeń, przepustów i inne CPV: Roboty w zakresie burzenia D Transport materiałów z rozbiórki (elementy oznakowania pionowego i UBR) na teren bazy materiałów RDK t 1 Plan sytuacyjny Wywóz pochodzących z rozbiórki elementów oznakowania pionowego i UBR (24*15+31*10+10*30)/1000=0.97 T t D Transport materiałów z rozbiórki (gruz budowlany) do zagospodarowania przez Wykonawcę m3 784 Plan sytuacyjny Wywóz materiałów pochodzących z rozbiórki (nawierzchnie z; MMA, betonu, kruszywa oraz elementy ulici inne) [63* * * * * * * *0.1* *0.2* *0.06* ]= m3 m D Rozebranie podbudowy z kruszywa gr. 15 cm m Plan sytuacyjny, Rozebranie podbudowy z kruszywa gr. 15 cm mechanicznie (dr. powiatowa). m D Rozebranie podbudowy z pospółki gr. 22 cm m Plan sytuacyjny, Rozebranie podbudowy z pospółki gr. 22 cm mechanicznie (dr. powiatowa). m D Rozebranie nawierzchni z mieszanek mineralno bitumicznych gr. 12 cm m Plan sytuacyjny, Rozebranie nawierzchni z mas mineralno-bitumicznych gr. 12 cm mechanicznie (dr. powiatowa). m D D Rozebranie chodników z płyt betonowych 35x35x5 cm, ułożonej na podsypce piaskowej m2 170 Plan sytuacyjny Rozebranie nawierzchni chodników z płyt betonowych 35x35x5 cm, ułożonej na podsypce piaskowej m2 170

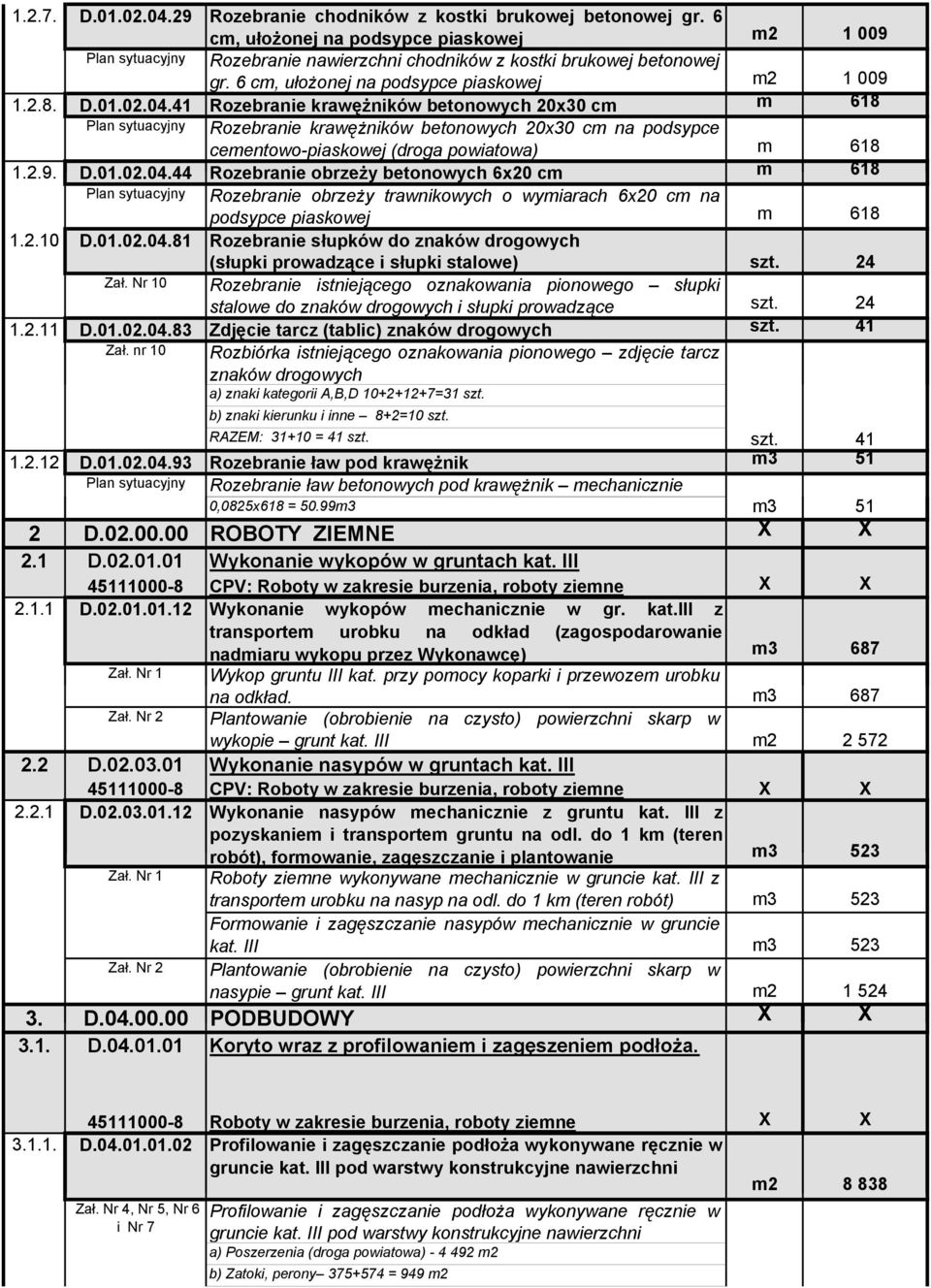

3 D Rozebranie chodników z kostki brukowej betonowej gr. 6 cm, ułożonej na podsypce piaskowej m Plan sytuacyjny Rozebranie nawierzchni chodników z kostki brukowej betonowej gr. 6 cm, ułożonej na podsypce piaskowej m D Rozebranie krawężników betonowych 20x30 cm m 618 Plan sytuacyjny Rozebranie krawężników betonowych 20x30 cm na podsypce cementowo-piaskowej (droga powiatowa) m D Rozebranie obrzeży betonowych 6x20 cm m 618 Plan sytuacyjny Rozebranie obrzeży trawnikowych o wymiarach 6x20 cm na podsypce piaskowej m D Rozebranie słupków do znaków drogowych (słupki prowadzące i słupki stalowe) szt. 24 Zał. Nr 10 Rozebranie istniejącego oznakowania pionowego słupki stalowe do znaków drogowych i słupki prowadzące szt D Zdjęcie tarcz (tablic) znaków drogowych szt. 41 Zał. ł nr 10 Rozbiórka istniejącego oznakowania pionowego zdjęcie tarcz znaków drogowych a) znaki kategorii A,B,D =31 szt. b) znaki kierunku i inne 8+2=10 szt. RAZEM: = 41 szt. szt D Rozebranie ław pod krawężnik m3 51 Plan sytuacyjny Rozebranie ław betonowych pod krawężnik mechanicznie 0,0825x618 = 50.99m3 m D ROBOTY ZIEMNE 2.1 D Wykonanie wykopów w gruntach kat. III CPV: Roboty w zakresie burzenia, roboty ziemne D Wykonanie wykopów mechanicznie w gr. kat.iii z transportem urobku na odkład (zagospodarowanie nadmiaru wykopu przez Wykonawcę) m3 687 Zał. Nr 1 Wykop gruntu III kat. przy pomocy koparki i przewozem urobku na odkład. m3 687 Zał. Nr 2 Plantowanie (obrobienie na czysto) powierzchni skarp w wykopie grunt kat. III m D Wykonanie nasypów w gruntach kat. III CPV: Roboty w zakresie burzenia, roboty ziemne D Wykonanie nasypów mechanicznie z gruntu kat. III z pozyskaniem i transportem gruntu na odl. do 1 km (teren robót), formowanie, zagęszczanie i plantowanie m3 523 Zał. Nr 1 Roboty ziemne wykonywane mechanicznie w gruncie kat. III z transportem urobku na nasyp na odl. do 1 km (teren robót) m3 523 Formowanie i zagęszczanie nasypów mechanicznie w gruncie kat. III m3 523 Zał. Nr 2 Plantowanie (obrobienie na czysto) powierzchni skarp w nasypie grunt kat. III m D PODBUDOWY 3.1. D Koryto wraz z profilowaniem i zagęszeniem podłoża Roboty w zakresie burzenia, roboty ziemne D Profilowanie i zagęszczanie podłoża wykonywane ręcznie w gruncie kat. III pod warstwy konstrukcyjne nawierzchni Zał. Nr 4, Nr 5, Nr 6 i Nr 7 Profilowanie i zagęszczanie podłoża wykonywane ręcznie w gruncie kat. III pod warstwy konstrukcyjne nawierzchni a) Poszerzenia (droga powiatowa) m2 b) Zatoki, perony = 949 m2 m

4 c) Chodniki i opaski (nowe i do przebud.) (267.5* * *2)=1949 m2 d) Skrzyżowania, zjazdy = 1448 m2 RAZEM: = 8838 m D Warstwa odsączająca m D Wykonanie warstwy odsączającej z piasku, gr. w-wy 15 cm (zjazdy) m2 616 Zał. Nr 4 Warstwy odsączające z piasku zagęszczane mechanicznie o gr.15 cm m D Warstwa mrozoochronna D Wykonanie warstwy mrozoochronnej z piasku, gr. w-wy 10 cm (droga powaiatowa) m Zał. Nr 6 Warstwy mrozoochronne z piasku zagęszczane mechanicznie o gr.10 cm m D Oczyszczenie i skropienie warstw konstrukcyjnych D Oczyszczenie warstw konstrukcyjnych mechanicznie m Zał. Nr 3, Nr 5, Nr 6 i Mechaniczne oczyszczenie nawierzchni drogowych Nr =30280 m2 m D Skropienie warstw konstrukcyjnych nawierzchni emulsją asfalto-wą modyfikowaną m Zał. Nr 3, Zał. Nr 4, Mechaniczne skropienie nawierzchni ulepszonej emulsją Nr 5, Nr 6 i Nr 7 asfaltową kationową (modyfikowana) m D Podbudowa z kruszywa łamanego stabilizowanego mechanicznie D Wykonanie podbudowy z kruszywa łamanego 0/31mm, stabilizowanego mechanicznie, warstwa górna gr. 20 cm (poszerzenia, skrzyżowania, zjazdy) m Zał. Nr 4, Nr 5 i Nr 6 Warstwa górna podbudowy z kruszywa łamanego 0/31 mm stabilizowanego mechanicznie gr. 20 cm = 3316 m m2-828,08m2 zrealizowane w poprzednim roku = 2487,92 m2 m D Wykonanie podbudowy (opornika) z destruktu stabilizowanego mechanicznie, gr. 20 cm - podparcie dla Przekroje poprzeczne, Zał. Nr 6 krawędzi jezdni m2 51 Warstwa górna z destruktu stabilizowanego mechanicznie gr. 20 cm m D Wykonanie podbudowy (opornika) z kruszywa stabilizowanego mechanicznie, gr. 20 cm - podparcie dla krawędzi jezdni m2 40 Przekroje poprzeczne, Warstwa górna z kruszywa stabilizowanego mechanicznie gr. 20 cm m2 40 Zał. ł Nr D Podbudowa z kruszywa stabilizowanego cementem

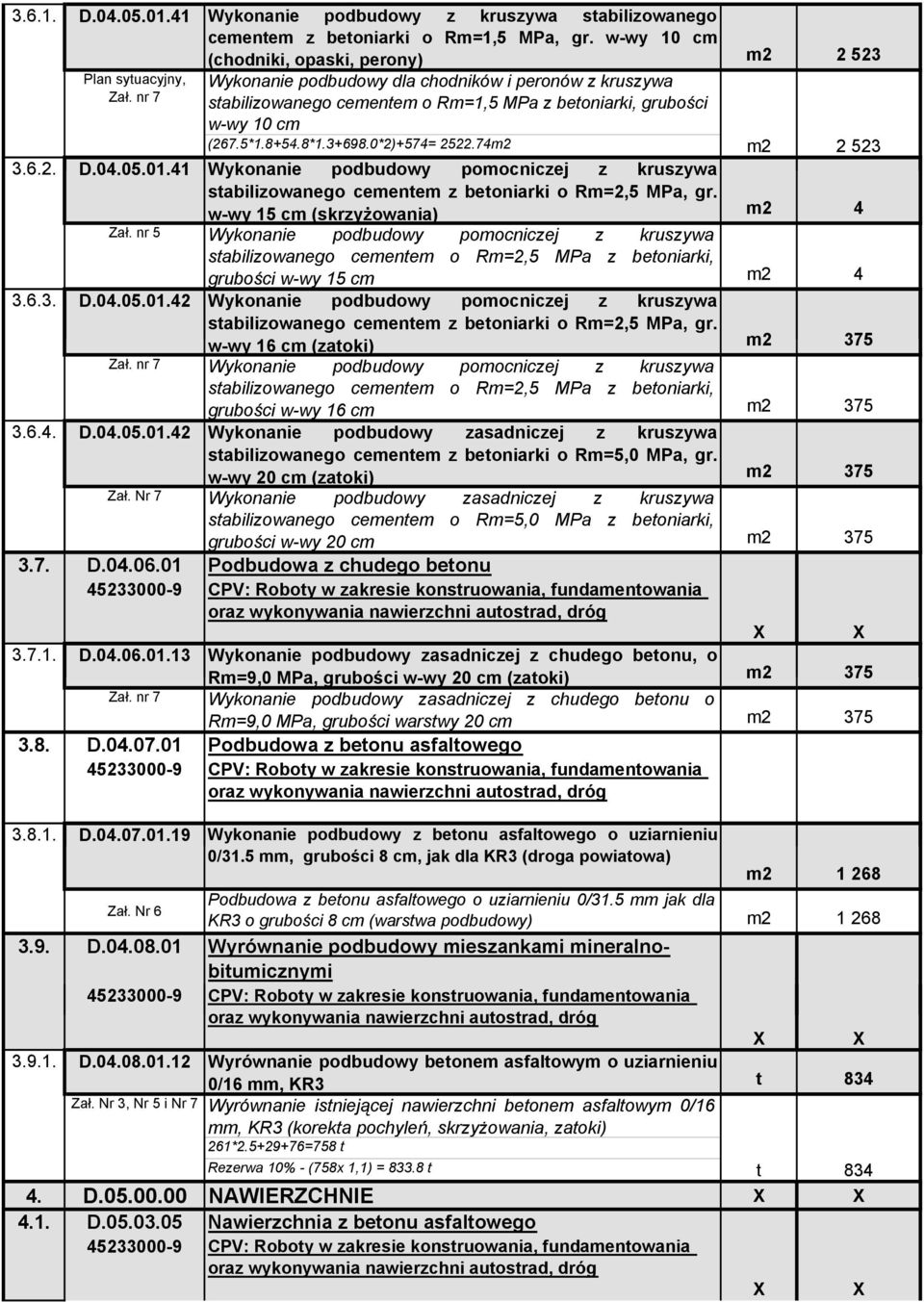

5 D Wykonanie podbudowy z kruszywa stabilizowanego cementem z betoniarki o Rm=1,5 MPa, gr. w-wy 10 cm Plan sytuacyjny, Zał. nr 7 (chodniki, opaski, perony) m Wykonanie podbudowy dla chodników i peronów z kruszywa stabilizowanego cementem o Rm=1,5 MPa z betoniarki, grubości w-wy 10 cm (267.5* * *2)+574= m2 m D Wykonanie podbudowy pomocniczej z kruszywa stabilizowanego cementem z betoniarki o Rm=2,5 MPa, gr. w-wy 15 cm (skrzyżowania) m2 4 Zał. nr 5 Wykonanie podbudowy pomocniczej z kruszywa stabilizowanego cementem o Rm=2,5 MPa z betoniarki, grubości w-wy 15 cm m D Wykonanie podbudowy pomocniczej z kruszywa stabilizowanego cementem z betoniarki o Rm=2,5 MPa, gr. w-wy wy 16 cm (zatoki) m2 375 Zał. nr 7 Wykonanie podbudowy pomocniczej z kruszywa stabilizowanego cementem o Rm=2,5 MPa z betoniarki, grubości w-wy 16 cm m D Wykonanie podbudowy zasadniczej z kruszywa stabilizowanego cementem z betoniarki o Rm=5,0 MPa, gr. w-wy 20 cm (zatoki) m2 375 Zał. Nr 7 Wykonanie podbudowy zasadniczej z kruszywa stabilizowanego cementem o Rm=5,0 MPa z betoniarki, grubości w-wy 20 cm m D Podbudowa z chudego betonu D Wykonanie podbudowy zasadniczej z chudego betonu, o Rm=9,0 MPa, grubości w-wy 20 cm (zatoki) m2 375 Zał. nr 7 Wykonanie podbudowy zasadniczej z chudego betonu o Rm=9,0 MPa, grubości warstwy 20 cm m D Podbudowa z betonu asfaltowego D Wykonanie podbudowy z betonu asfaltowego o uziarnieniu 0/31.5 mm, grubości ś 8 cm, jak dla KR3 (droga powiatowa) m Zał. Nr 6 Podbudowa z betonu asfaltowego o uziarnieniu 0/31.5 mm jak dla KR3 o grubości 8 cm (warstwa podbudowy) m D Wyrównanie podbudowy mieszankami mineralnobitumicznymi D Wyrównanie podbudowy betonem asfaltowym o uziarnieniu 0/16 mm, KR3 t 834 Zał. Nr 3, Nr 5 i Nr 7 Wyrównanie istniejącej nawierzchni betonem asfaltowym 0/16 mm, KR3 (korekta pochyleń, skrzyżowania, zatoki) 261* =758 t Rezerwa 10% - (758x 1,1) = t t D NAWIERZCHNIE 4.1. D Nawierzchnia z betonu asfaltowego

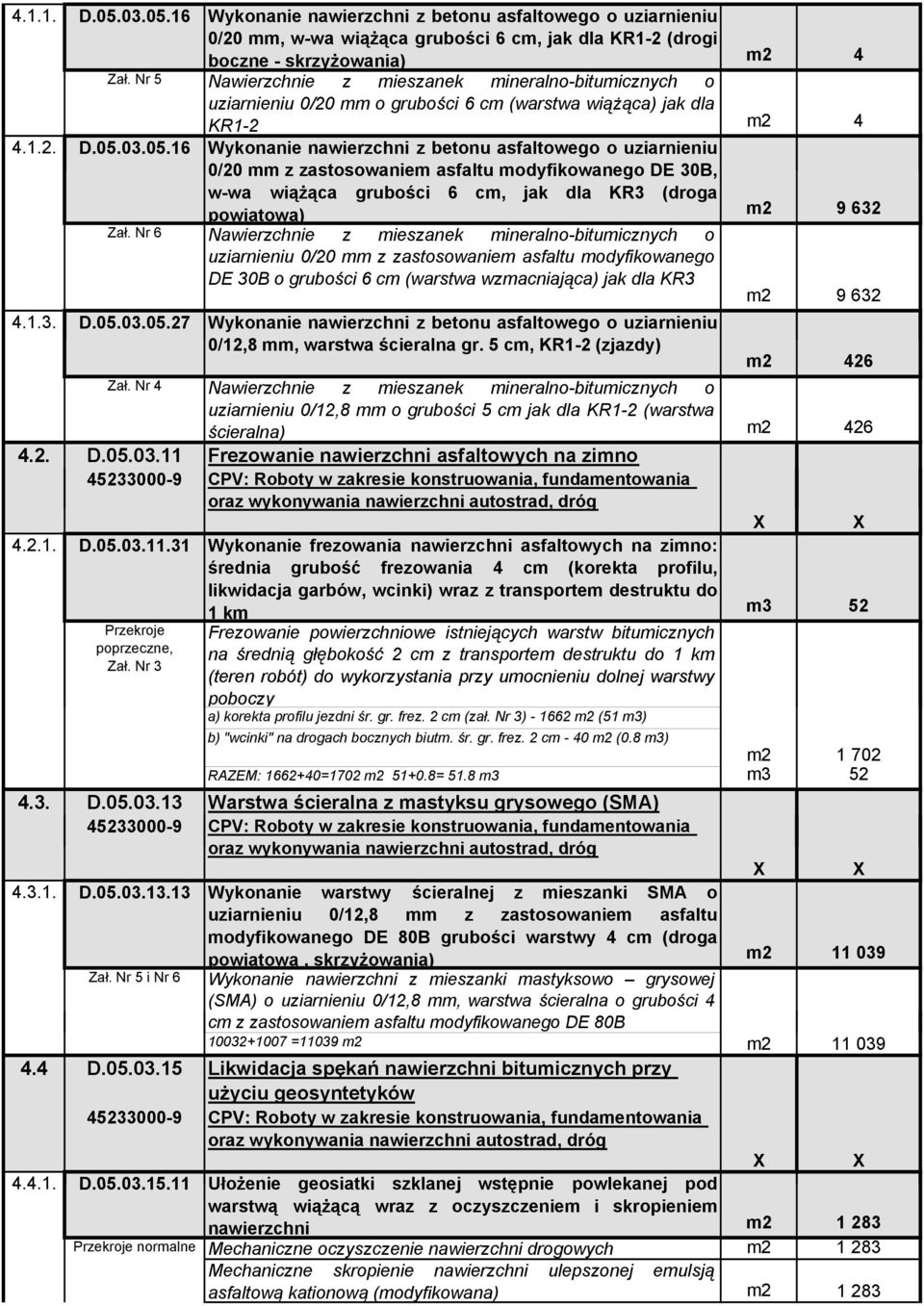

6 D Wykonanie nawierzchni z betonu asfaltowego o uziarnieniu 0/20 mm, w-wa wiążąca grubości 6 cm, jak dla KR1-2 (drogi boczne - skrzyżowania) m2 4 Zał. Nr 5 Nawierzchnie z mieszanek mineralno-bitumicznych o uziarnieniu 0/20 mm o grubości 6 cm (warstwa wiążąca) jak dla KR1-2 m D Wykonanie nawierzchni z betonu asfaltowego o uziarnieniu 0/20 mm z zastosowaniem asfaltu modyfikowanego DE 30B, w-wa wiążąca grubości 6 cm, jak dla KR3 (droga powiatowa) m Zał. Nr 6 Nawierzchnie z mieszanek mineralno-bitumicznych o uziarnieniu 0/20 mm z zastosowaniem asfaltu modyfikowanego DE 30B o grubości 6 cm (warstwa wzmacniająca) jak dla KR3 m D Wykonanie nawierzchni z betonu asfaltowego o uziarnieniu 0/12,8 mm, warstwa ścieralna gr. 5 cm, KR1-2 (zjazdy) m2 426 Zał. Nr 4 Nawierzchnie z mieszanek mineralno-bitumicznych o uziarnieniu 0/12,8 mm o grubości 5 cm jak dla KR1-2 (warstwa ścieralna) m D Frezowanie nawierzchni asfaltowych na zimno oraz wykonywania y nawierzchni autostrad, dróg D Wykonanie frezowania nawierzchni asfaltowych na zimno: średnia grubość frezowania 4 cm (korekta profilu, likwidacja garbów, wcinki) wraz z transportem destruktu do 1 km m3 52 Przekroje Frezowanie powierzchniowe istniejących warstw bitumicznych poprzeczne, na średnią głębokość 2 cm z transportem destruktu do 1 km Zał. Nr 3 (teren robót) do wykorzystania przy umocnieniu dolnej warstwy poboczy a) korekta profilu jezdni śr. gr. frez. 2 cm (zał. Nr 3) m2 (51 m3) b) "wcinki" na drogach bocznych biutm. śr. gr. frez. 2 cm - 40 m2 (0.8 m3) m RAZEM: =1702 m = 51.8 m3 m D Warstwa ścieralna z mastyksu grysowego (SMA) D Wykonanie warstwy ścieralnej z mieszanki SMA o uziarnieniu 0/12,8 mm z zastosowaniem asfaltu modyfikowanego DE 80B grubości warstwy 4 cm (droga powiatowa, skrzyżowania) m Zał. Nr 5 i Nr 6 Wykonanie nawierzchni z mieszanki mastyksowo grysowej (SMA) o uziarnieniu 0/12,8 mm, warstwa ścieralna o grubości 4 cm z zastosowaniem asfaltu modyfikowanego DE 80B =11039 m2 m D Likwidacja spękań nawierzchni bitumicznych przy użyciu geosyntetyków D Ułożenie geosiatki szklanej wstępnie powlekanej pod warstwą wiążącą wraz z oczyszczeniem i skropieniem nawierzchni m Przekroje normalne Mechaniczne oczyszczenie nawierzchni drogowych m Mechaniczne skropienie nawierzchni ulepszonej emulsją asfaltową kationową (modyfikowana) m

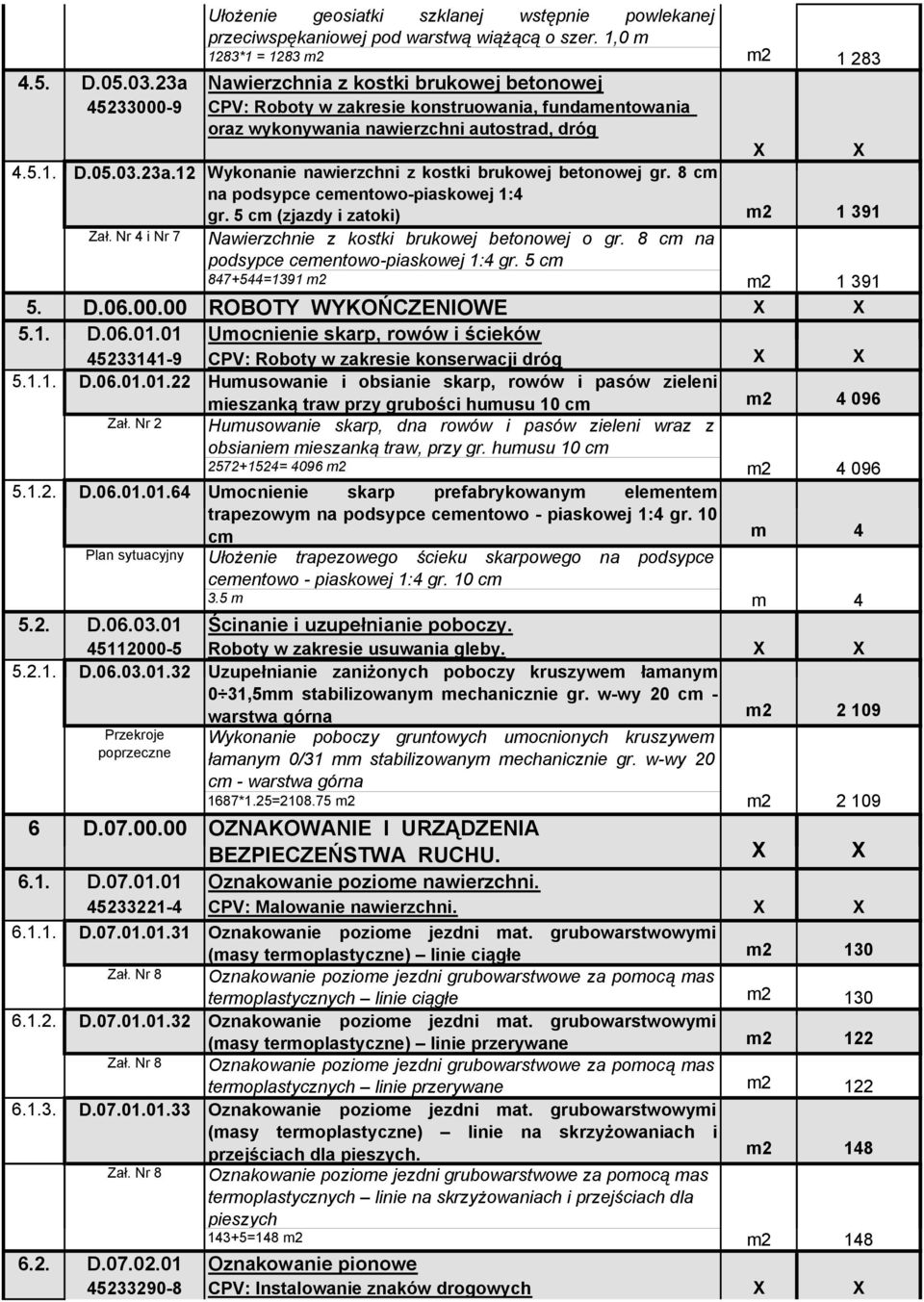

7 Ułożenie geosiatki szklanej wstępnie powlekanej przeciwspękaniowej pod warstwą wiążącą o szer. 1,0 m 1283*1 = 1283 m2 m2 D a Nawierzchnia z kostki brukowej betonowej D a Wykonanie nawierzchni z kostki brukowej betonowej gr. 8 cm Zał. Nr 4 i Nr na podsypce cementowo-piaskowej 1:4 gr. 5 cm (zjazdy i zatoki) m Nawierzchnie z kostki brukowej betonowej o gr. 8 cm na podsypce cementowo-piaskowej 1:4 gr. 5 cm =1391 m2 m D ROBOTY WYKOŃCZENIOWE 5.1. D Umocnienie skarp, rowów i ścieków CPV: Roboty w zakresie konserwacji dróg D Humusowanie i obsianie skarp, rowów i pasów zieleni mieszanką traw przy grubości humusu 10 cm m Zał. Nr 2 Humusowanie skarp, dna rowów i pasów zieleni wraz z obsianiem mieszanką traw, przy gr. humusu 10 cm = 4096 m2 m D Umocnienie skarp prefabrykowanym elementem trapezowym na podsypce cementowo - piaskowej 1:4 gr. 10 cm m 4 Plan sytuacyjny Ułożenie trapezowego ścieku skarpowego na podsypce cementowo - piaskowej 1:4 gr. 10 cm 3.5 m m D Ścinanie i uzupełnianie poboczy Roboty w zakresie usuwania gleby D Uzupełnianie zaniżonych poboczy kruszywem łamanym Przekroje poprzeczne 0 31,5mm stabilizowanym mechanicznie gr. w-wy 20 cm - warstwa górna m Wykonanie poboczy gruntowych umocnionych kruszywem łamanym 0/31 mm stabilizowanym mechanicznie gr. w-wy 20 cm - warstwa górna 1687*1.25= m2 m D OZNAKOWANIE I URZĄDZENIA BEZPIECZEŃSTWA RUCHU D Oznakowanie poziome nawierzchni CPV: Malowanie nawierzchni D Oznakowanie poziome jezdni mat. grubowarstwowymi (masy termoplastyczne) linie ciągłe m2 130 Zał. Nr 8 Oznakowanie poziome jezdni grubowarstwowe za pomocą mas termoplastycznych linie ciągłe m D D Oznakowanie poziome jezdni mat. grubowarstwowymi (masy termoplastyczne) linie przerywane m2 122 Zał. Nr 8 Oznakowanie poziome jezdni grubowarstwowe za pomocą mas termoplastycznych linie przerywane m D Oznakowanie poziome jezdni mat. grubowarstwowymi (masy termoplastyczne) linie na skrzyżowaniach i przejściach dla pieszych. m2 148 Zał. Nr 8 Oznakowanie poziome jezdni grubowarstwowe za pomocą ą mas termoplastycznych linie na skrzyżowaniach i przejściach dla pieszych 143+5=148 m2 m D Oznakowanie pionowe CPV: Instalowanie znaków drogowych

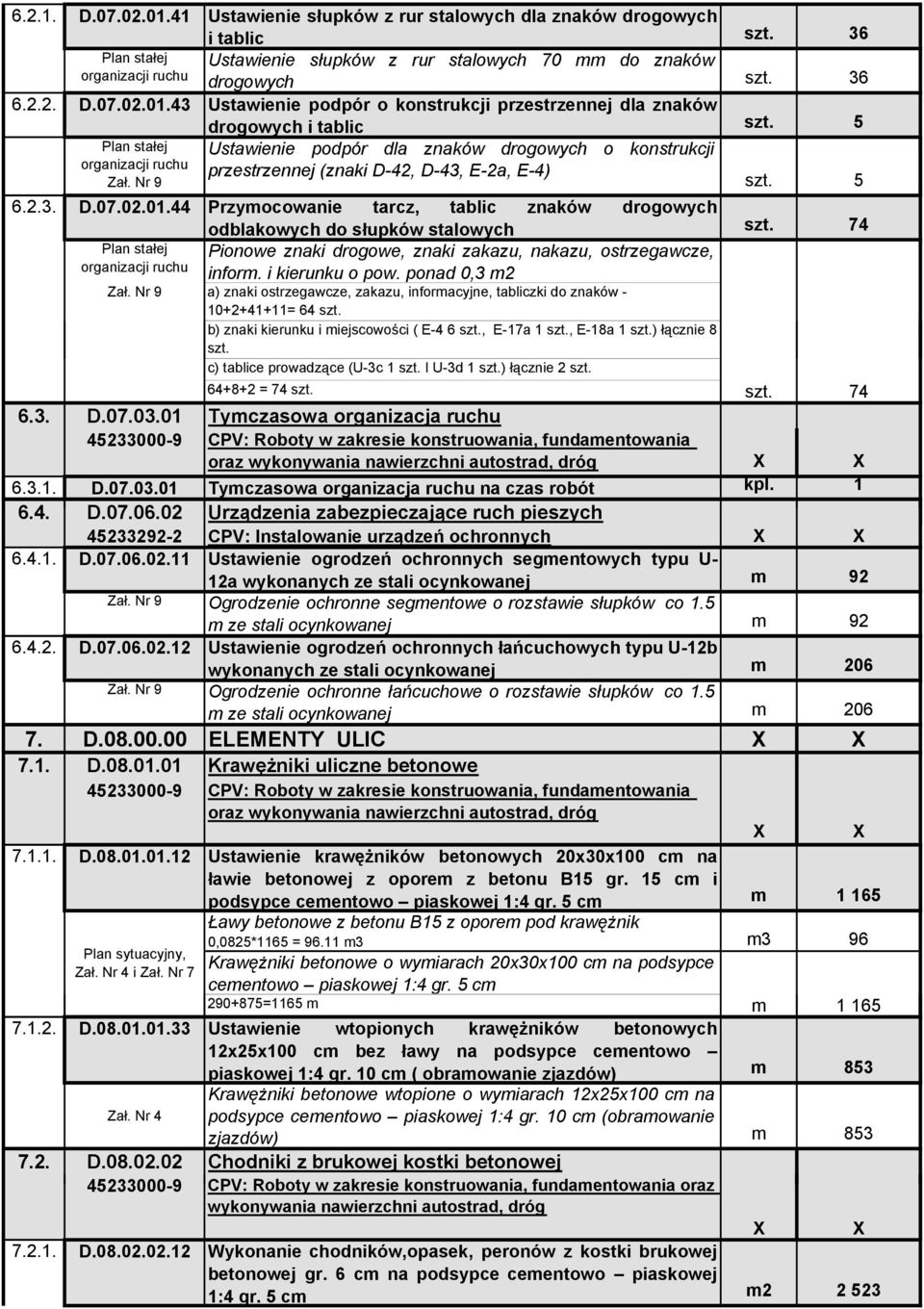

8 D Ustawienie słupków z rur stalowych dla znaków drogowych i tablic szt. 36 Plan stałej Ustawienie słupków z rur stalowych 70 mm do znaków organizacji ruchu drogowych szt D Ustawienie podpór o konstrukcji przestrzennej dla znaków drogowych i tablic szt. 5 Plan stałej Ustawienie podpór dla znaków drogowych o konstrukcji organizacji ruchu Zał. Nr 9 przestrzennej (znaki D-42, D-43, E-2a, E-4) szt D Przymocowanie tarcz, tablic znaków drogowych odblakowych do słupków stalowych szt. 74 Plan stałej organizacji ruchu Pionowe znaki drogowe, znaki zakazu, nakazu, ostrzegawcze, inform. i kierunku o pow. ponad 0,3 m2 Zał. Nr 9 a) znaki ostrzegawcze, zakazu, informacyjne, tabliczki do znaków = 64 szt. b) znaki kierunku i miejscowości ( E-4 6 szt., E-17a 1 szt., E-18a 1 szt.) łącznie 8 szt. c) tablice prowadzące (U-3c 1 szt. I U-3d 1 szt.) łącznie 2 szt = 74 szt. szt D Tymczasowa organizacja ruchu D Tymczasowa organizacja ruchu na czas robót kpl D Urządzenia zabezpieczające ruch pieszych CPV: Instalowanie urządzeń ochronnych D Ustawienie ogrodzeń ochronnych segmentowych typu U- 12a wykonanych ze stali ocynkowanej m 92 Zał. Nr 9 Ogrodzenie ochronne segmentowe o rozstawie słupków co 1.5 m ze stali ocynkowanej m D Ustawienie ogrodzeń ochronnych łańcuchowych typu U-12b wykonanych y ze stali ocynkowanej m 206 Zał. Nr 9 Ogrodzenie ochronne łańcuchowe o rozstawie słupków co 1.5 m ze stali ocynkowanej m D ELEMENTY ULIC 7.1. D Krawężniki uliczne betonowe D Ustawienie krawężnikówż betonowych 20x30x100 cm na Plan sytuacyjny, Zał. Nr 4 i Zał. Nr 7 ławie betonowej z oporem z betonu B15 gr. 15 cm i podsypce cementowo piaskowej 1:4 gr. 5 cm m Ławy betonowe z betonu B15 z oporem pod krawężnik 0,0825*1165 = m3 m3 96 Krawężniki betonowe o wymiarach 20x30x100 cm na podsypce cementowo piaskowej 1:4 gr. 5 cm =1165 m m D Ustawienie wtopionych krawężników betonowych 12x25x100 cm bez ławy na podsypce cementowo piaskowej 1:4 gr. 10 cm ( obramowanie zjazdów) m 853 Krawężniki betonowe wtopione o wymiarach 12x25x100 cm na Zał. Nr 4 podsypce cementowo piaskowej 1:4 gr. 10 cm (obramowanie zjazdów) m D Chodniki z brukowej kostki betonowej oraz wykonywania nawierzchni autostrad, dróg D Wykonanie chodników,opasek, peronów z kostki brukowej betonowej gr. 6 cm na podsypce cementowo piaskowej 1:4 gr. 5 cm m

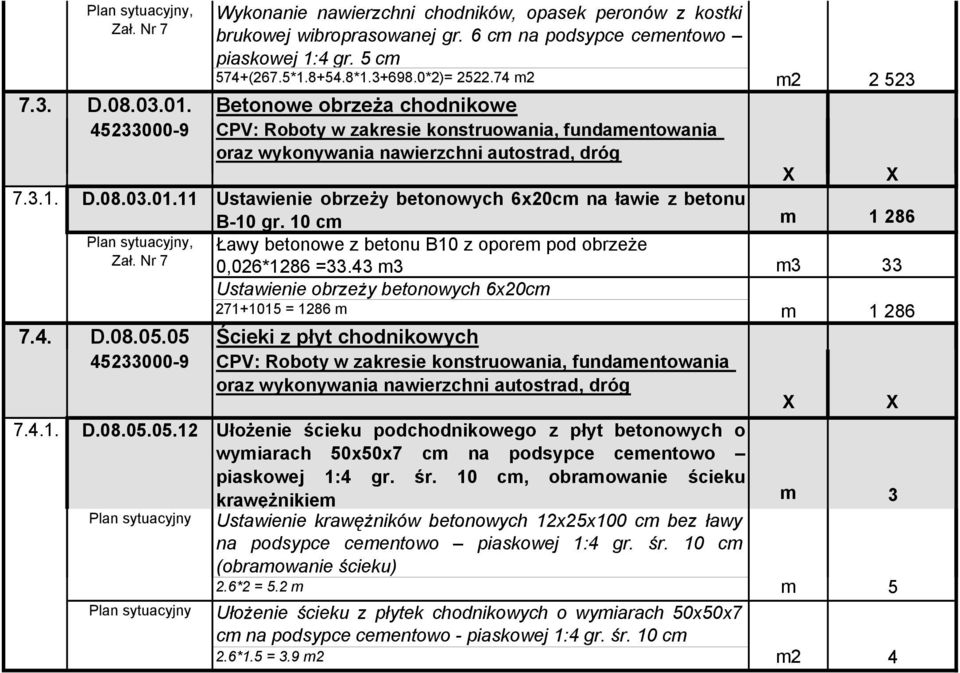

9 Plan sytuacyjny, Zał. Nr 7 Wykonanie nawierzchni chodników, opasek peronów z kostki brukowej wibroprasowanej gr. 6 cm na podsypce cementowo piaskowej 1:4 gr. 5 cm 574+(267.5* * *2)= m2 m D Betonowe obrzeża chodnikowe D Ustawienie obrzeży betonowych 6x20cm na ławie z betonu B-10 gr. 10 cm m Plan sytuacyjny, Ławy betonowe z betonu B10 z oporem pod obrzeże Zał. Nr 7 0,026*1286 =33.43 m3 m3 33 Ustawienie obrzeży betonowych 6x20cm = 1286 m m D Ścieki z płyt chodnikowych D Ułożenie ścieku podchodnikowego z płyt betonowych o wymiarach 50x50x7 cm na podsypce cementowo piaskowej 1:4 gr. śr. 10 cm, obramowanie ścieku krawężnikiem m 3 Plan sytuacyjny yj y Plan sytuacyjny Ustawienie krawężników betonowych 12x25x100 cm bez ławy na podsypce cementowo piaskowej 1:4 gr. śr. 10 cm (obramowanie ścieku) 2.6*2 = 5.2 m Ułożenie ścieku z płytek chodnikowych o wymiarach 50x50x7 cm na podsypce cementowo - piaskowej 1:4 gr. śr. 10 cm 2.6*1.5 = 3.9 m2 m 5 m2 4
