1 WIELOSTRONNE WYKORZYSTANIE WÓD GEOTERMALNYCH NA PRZYKŁADZIE UNIEJOWA UNIEJÓW 2008

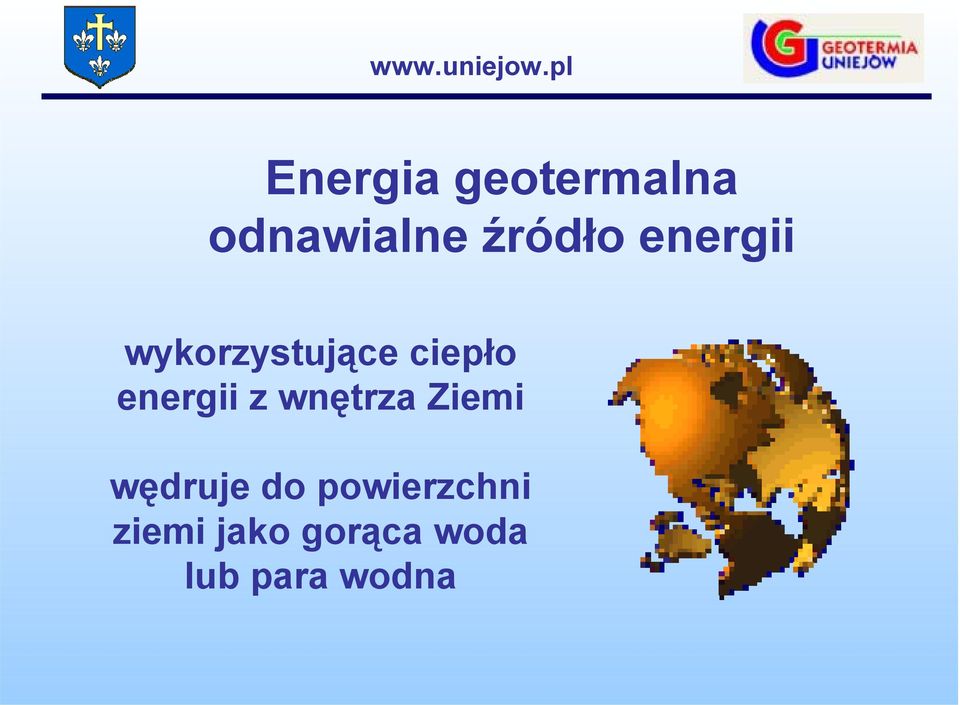

2 Energia geotermalna odnawialne źródło energii wykorzystujące ciepło energii z wnętrza Ziemi wędruje do powierzchni ziemi jako gorąca woda lub para wodna

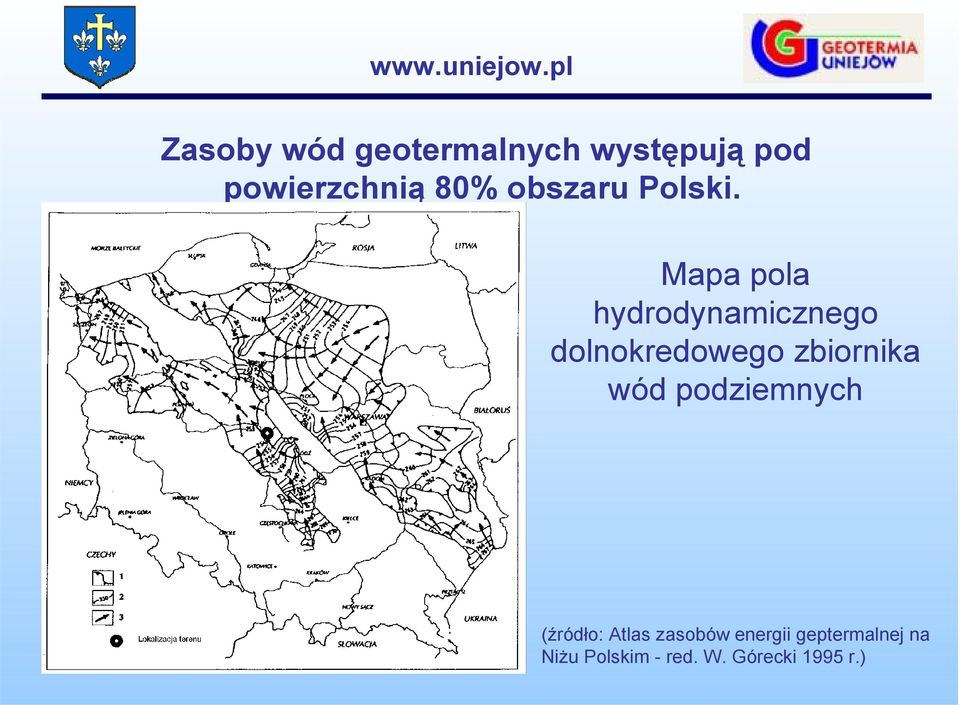

3 Zasoby wód geotermalnych występują pod powierzchnią 80% obszaru Polski. Mapa pola hydrodynamicznego dolnokredowego zbiornika wód podziemnych (źródło: Atlas zasobów energii geptermalnej na Niżu Polskim - red. W. Górecki 1995 r.)

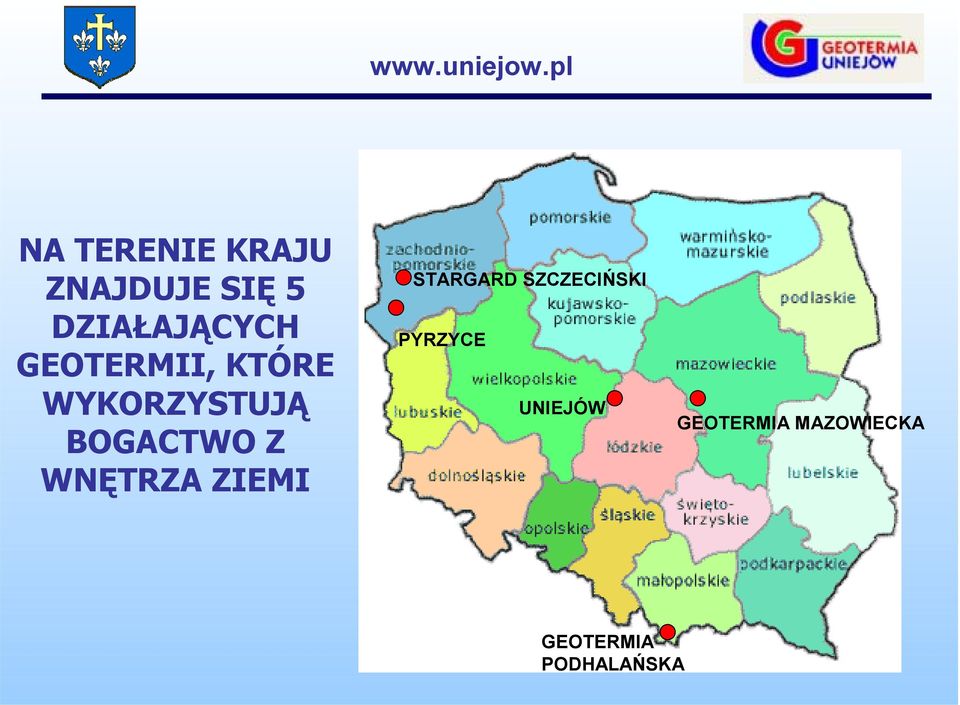

4 NA TERENIE KRAJU ZNAJDUJE SIĘ 5 DZIAŁAJĄCYCH GEOTERMII, KTÓRE WYKORZYSTUJĄ BOGACTWO Z WNĘTRZA ZIEMI STARGARD SZCZECIŃSKI PYRZYCE UNIEJÓW GEOTERMIA MAZOWIECKA GEOTERMIA PODHALAŃSKA

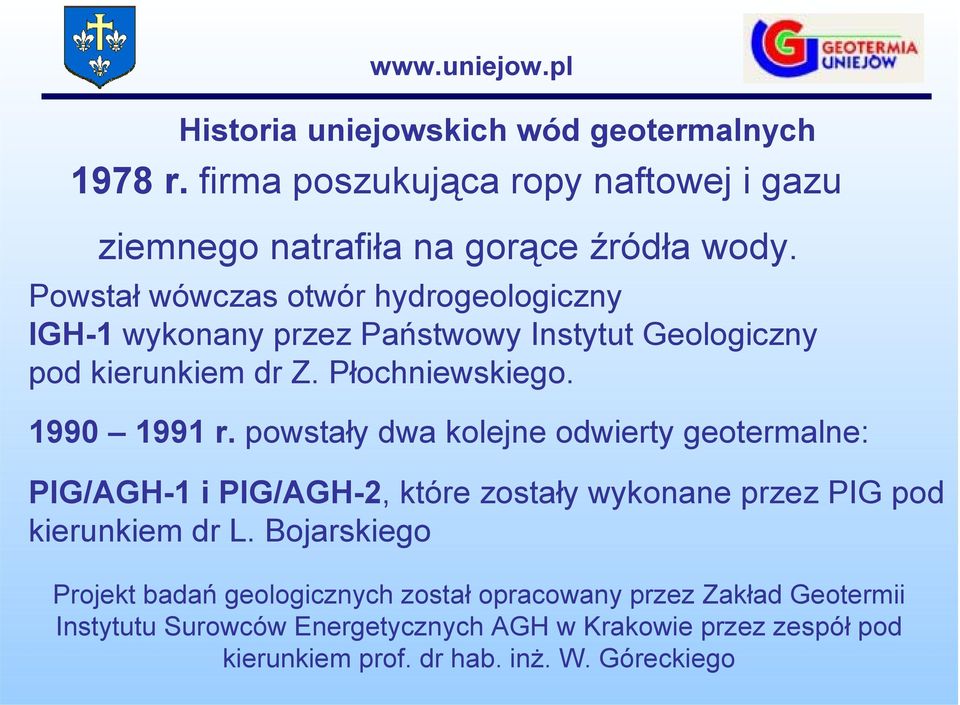

5 Historia uniejowskich wód geotermalnych 1978 r. firma poszukująca ropy naftowej i gazu ziemnego natrafiła na gorące źródła wody. Powstał wówczas otwór hydrogeologiczny IGH-1 wykonany przez Państwowy Instytut Geologiczny pod kierunkiem dr Z. Płochniewskiego r. powstały dwa kolejne odwierty geotermalne: PIG/AGH-1 i PIG/AGH-2, które zostały wykonane przez PIG pod kierunkiem dr L. Bojarskiego Projekt badań geologicznych został opracowany przez Zakład Geotermii Instytutu Surowców Energetycznych AGH w Krakowie przez zespół pod kierunkiem prof. dr hab. inż. W. Góreckiego

powstały dwa kolejne odwierty geotermalne: PIG/AGH-1 i PIG/AGH-2, które zostały wykonane przez PIG pod kierunkiem dr L.

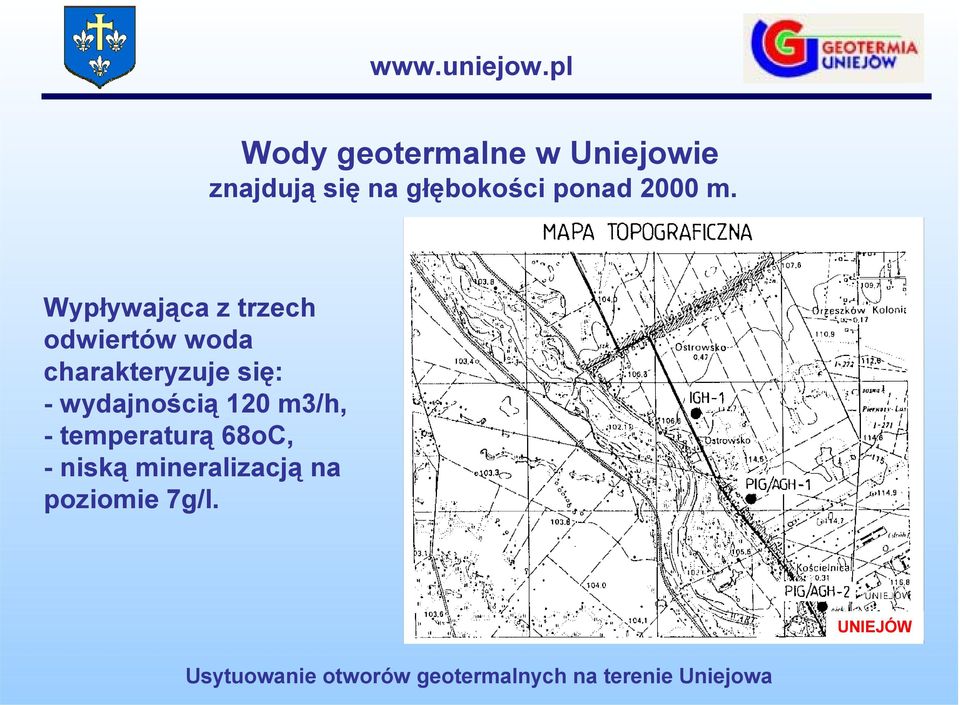

6 Wody geotermalne w Uniejowie znajdują się na głębokości ponad 2000 m. Wypływająca z trzech odwiertów woda charakteryzuje się: - wydajnością 120 m3/h, - temperaturą 68oC, - niską mineralizacją na poziomie 7g/l. UNIEJÓW Usytuowanie otworów geotermalnych na terenie Uniejowa

wydajnością 120 m3/h, - temperaturą 68oC, - niską mineralizacją na

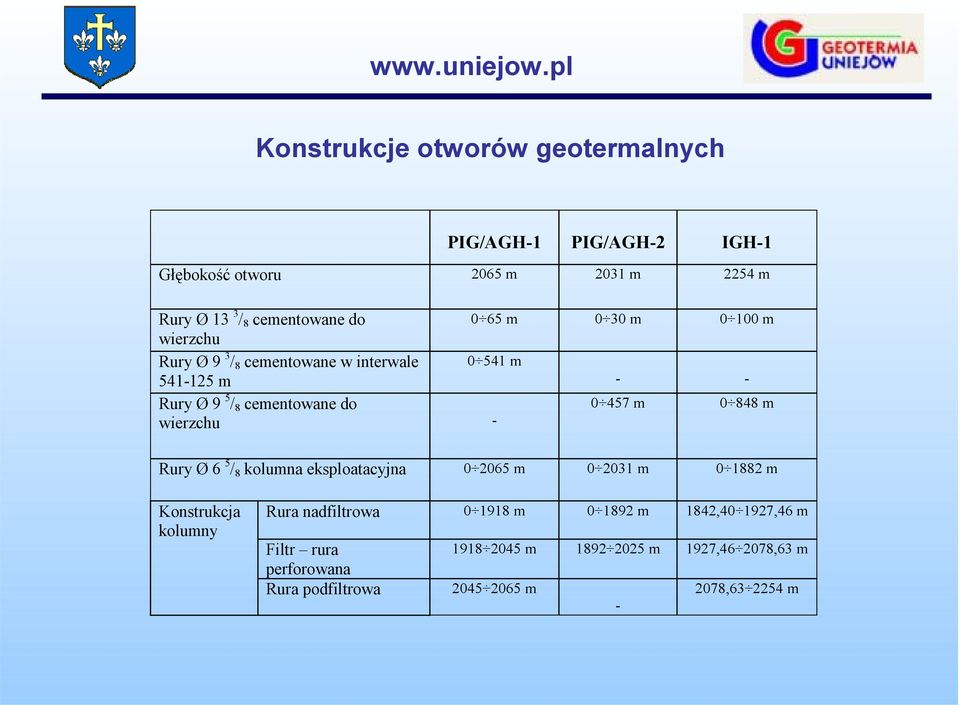

7 Konstrukcje otworów geotermalnych PIG/AGH-1 PIG/AGH-2 IGH-1 Głębokość otworu 2065 m 2031 m 2254 m Rury Ø 13 3 / 8 cementowane do 0 65 m 0 30 m m wierzchu Rury Ø 9 3 / 8 cementowane w interwale m m - - Rury Ø 9 5 / 8 cementowane do wierzchu m m Rury Ø 6 5 / 8 kolumna eksploatacyjna m m m Konstrukcja kolumny Rura nadfiltrowa m m 1842, ,46 m Filtr rura perforowana m m 1927, ,63 m Rura podfiltrowa m 2078, m -

0 457 m 0 848 m Rury Ø 6 5 / 8 kolumna eksploatacyjna 0 2065 m 0 2031 m 0 1882 m Konstrukcja kolumny Rura nadfiltrowa 0 1918 m 0

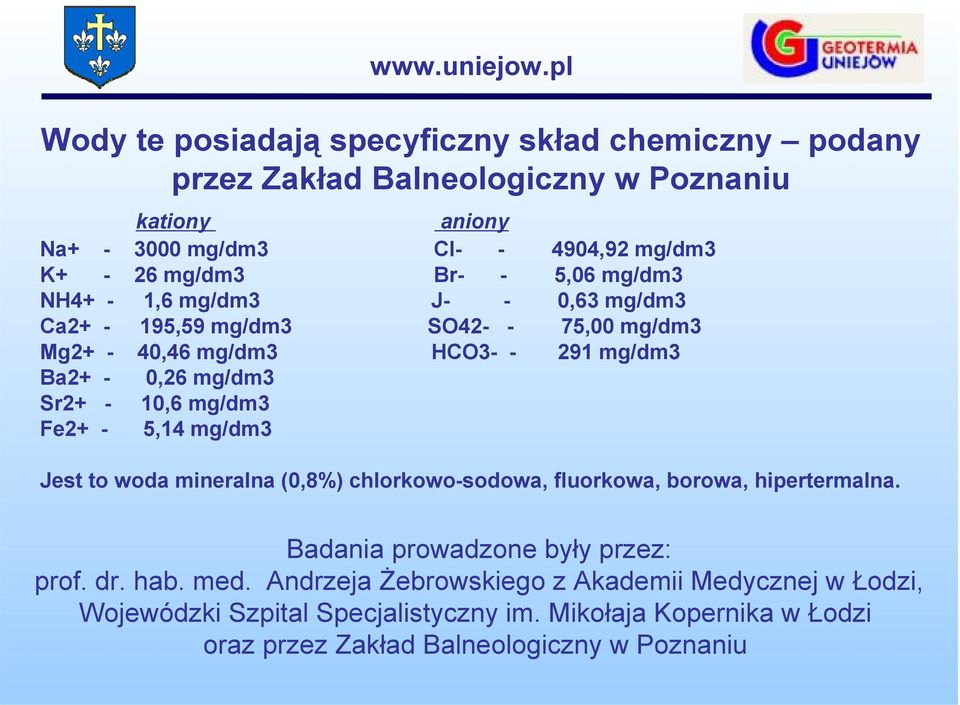

8 Wody te posiadają specyficzny skład chemiczny podany przez Zakład Balneologiczny w Poznaniu kationy aniony Na mg/dm3 Cl ,92 mg/dm3 K mg/dm3 Br- - 5,06 mg/dm3 NH4+ - 1,6 mg/dm3 J- - 0,63 mg/dm3 Ca ,59 mg/dm3 SO ,00 mg/dm3 Mg ,46 mg/dm3 HCO mg/dm3 Ba2+ - 0,26 mg/dm3 Sr ,6 mg/dm3 Fe2+ - 5,14 mg/dm3 Jest to woda mineralna (0,8%) chlorkowo-sodowa, fluorkowa, borowa, hipertermalna. Badania prowadzone były przez: prof. dr. hab. med. Andrzeja Żebrowskiego z Akademii Medycznej w Łodzi, Wojewódzki Szpital Specjalistyczny im. Mikołaja Kopernika w Łodzi oraz przez Zakład Balneologiczny w Poznaniu

10,6 mg/dm3 Fe2+ - 5,14 mg/dm3 Jest to woda mineralna (0,8%) chlorkowo-sodowa, fluorkowa, borowa, hipertermalna. Badania prowadzone były przez: prof. dr. hab.

9 1999r. WFOŚiGW w Łodzi i Gmina Uniejów utworzyły spółkę z o.o. Geotermia Uniejów

10 2000 r. rozpoczęto budowę systemu grzewczego Uciepłowienie miasta Uniejów w oparciu o wody termalne. Inwestycja została zakończona w 2001 r. i oddana do eksploatacji. W systemie grzewczym wykorzystywane są trzy odwierty geotermalne: PIG/AGH-1, PIG/AGH-2 i IGH-1. Otwór wydobywczy PIG/AGH-2 Eksploatacja wód termalnych i odzysk z nich ciepła odbywa się w systemie zamkniętym. W systemie tym gorąca woda termalna wydobywana jest otworem eksploatacyjnym (PIG/AGH-2) przy pomocy pompy głębinowej z wydajnością do 120 m3/h i po przejściu przez układ filtracyjny dostaje się do wymienników ciepła.

Otwór wydobywczy PIG/AGH-2 Eksploatacja wód termalnych i odzysk z nich ciepła odbywa się w systemie zamkniętym.

11 Po oddaniu ciepła w wymiennikach, kierowana jest do otworów chłonnych (PIG/AGH-1 i IGH-1) i do podziemnej warstwy wodonośnej. Ze względu na mineralizację woda termalna nie może uczestniczyć w obiegu sieciowym centralnego ogrzewania, stąd konieczność zainstalowania wymiennika jako urządzenia pośredniczącego w wymianie ciepła. Otwór chłonny PIG/AGH-1 Otwór chłonny IGH-1 Stosowanie zamkniętego systemu odbioru ciepła z wód termalnych umożliwia utrzymanie na stałym poziomie takich parametrów złożowych jak wydajność, temperatura i ciśnienie.

zainstalowania wymiennika jako urządzenia pośredniczącego w wymianie ciepła.

12 OGRZEWANIE MIASTA SIEĆ CIEPLNA Długość sieci cieplnej wynosi 11 km Obecnie ogrzewanych jest 170 budynków w tym 27 budynków użyteczności publicznej

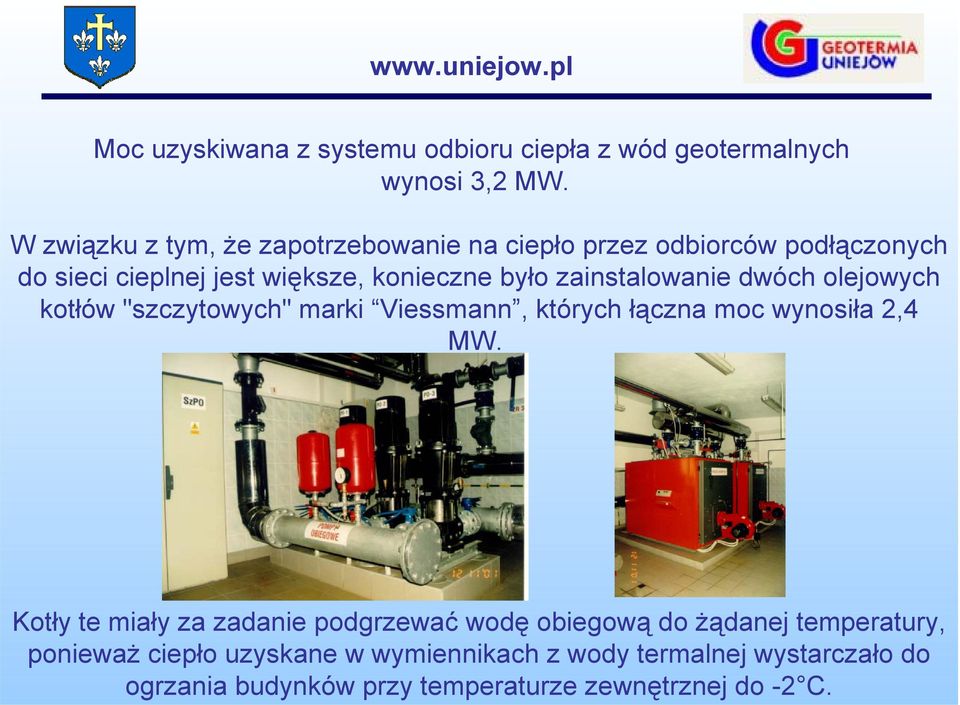

13 Moc uzyskiwana z systemu odbioru ciepła z wód geotermalnych wynosi 3,2 MW. W związku z tym, że zapotrzebowanie na ciepło przez odbiorców podłączonych do sieci cieplnej jest większe, konieczne było zainstalowanie dwóch olejowych kotłów "szczytowych" marki Viessmann, których łączna moc wynosiła 2,4 MW. Kotły te miały za zadanie podgrzewać wodę obiegową do żądanej temperatury, ponieważ ciepło uzyskane w wymiennikach z wody termalnej wystarczało do ogrzania budynków przy temperaturze zewnętrznej do -2 C.

zainstalowanie dwóch olejowych kotłów "szczytowych" marki Viessmann, których łączna moc wynosiła 2,4 MW.

14 Kotłownia opalana biomasą W roku 2006 została wybudowana kotłownia opalana biomasą. Moc kotłowni wynosi 1,8 MW Zastąpiła ona dotychczasową szczytową kotłownię olejową. Zastosowanie do wytwarzania energii cieplnej wody geotermalnej i zrębków drzewnych pozwoliło na powstanie jedynego w Polsce systemu geotermalnego bez zastosowania konwencjonalnych źródeł ciepła jako systemu wspomagającego.

Zastosowanie do wytwarzania energii cieplnej wody geotermalnej i zrębków drzewnych pozwoliło na

15 ELEKTROWNIA HYBRYDOWA Budowa hybrydowej elektrociepłowni geotermalnej zasilanej gorącą wodą wydobywaną ze złóż geotermalnych leżących pod Uniejowem z wykorzystaniem lokalnych zasobów biomasy, produkującą w skojarzeniu energię cieplną i elektryczną

geotermalnych leżących pod Uniejowem z wykorzystaniem

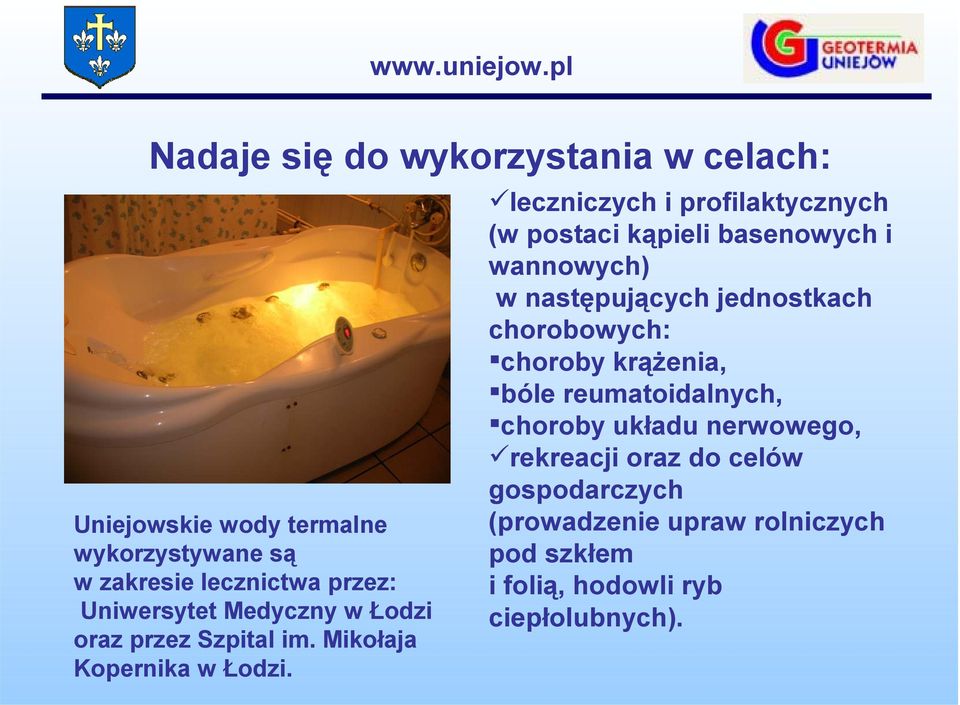

16 Nadaje się do wykorzystania w celach: Uniejowskie wody termalne wykorzystywane są w zakresie lecznictwa przez: Uniwersytet Medyczny w Łodzi oraz przez Szpital im. Mikołaja Kopernika w Łodzi. leczniczych i profilaktycznych (w postaci kąpieli basenowych i wannowych) w następujących jednostkach chorobowych: choroby krążenia, bóle reumatoidalnych, choroby układu nerwowego, rekreacji oraz do celów gospodarczych (prowadzenie upraw rolniczych pod szkłem i folią, hodowli ryb ciepłolubnych).

leczniczych i profilaktycznych (w postaci kąpieli basenowych i wannowych) w następujących jednostkach chorobowych:

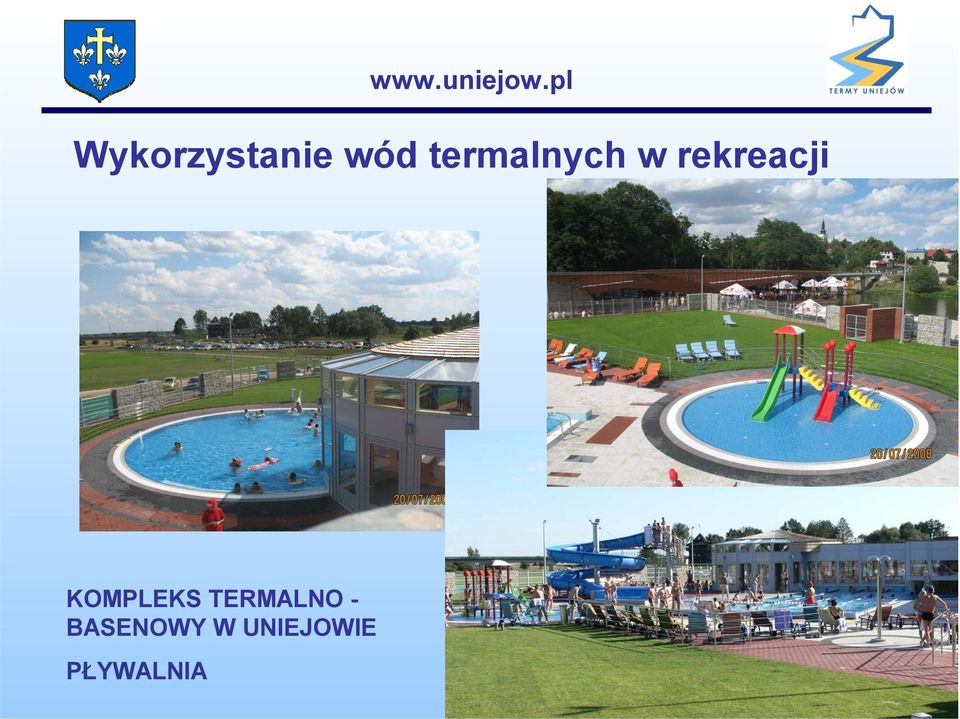

17 Wykorzystanie wód termalnych w rekreacji KOMPLEKS TERMALNO - BASENOWY W UNIEJOWIE PŁYWALNIA

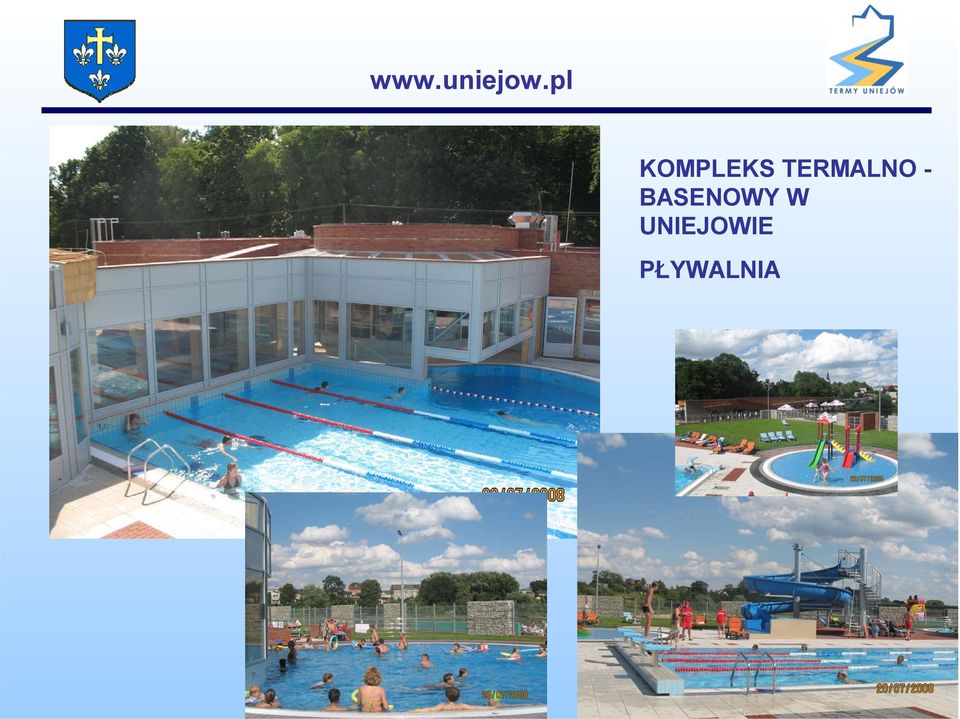

18 KOMPLEKS TERMALNO - BASENOWY W UNIEJOWIE PŁYWALNIA

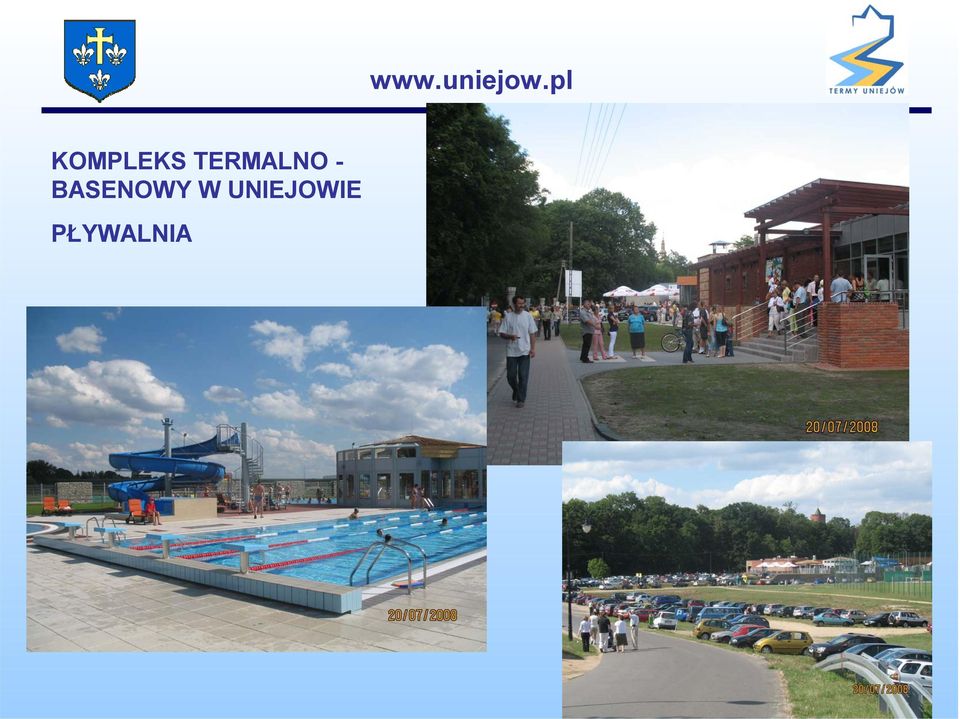

19 KOMPLEKS TERMALNO - BASENOWY W UNIEJOWIE PŁYWALNIA

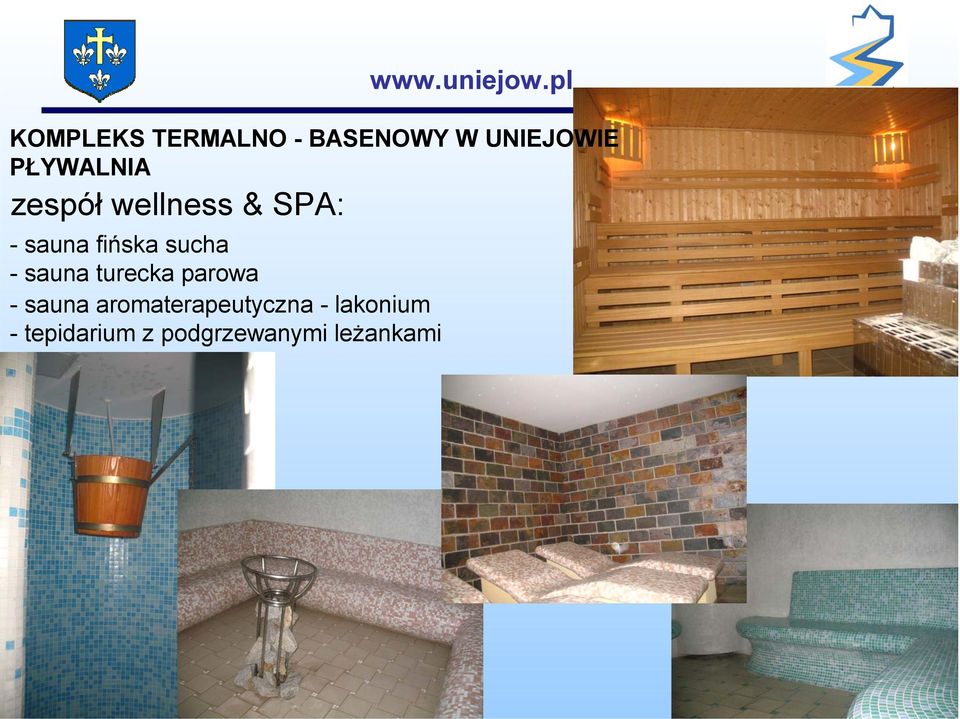

20 KOMPLEKS TERMALNO - BASENOWY W UNIEJOWIE PŁYWALNIA zespół wellness & SPA: - sauna fińska sucha - sauna turecka parowa - sauna aromaterapeutyczna - lakonium - tepidarium z podgrzewanymi leżankami

21 KASZTEL RYCERSKI NA GORĄCYCH ŹRÓDŁACH W UNIEJOWIE

22 KASZTEL RYCERSKI NA GORĄCYCH ŹRÓDŁACH W UNIEJOWIE NOCLEGI

23 KASZTEL RYCERSKI NA GORĄCYCH ŹRÓDŁACH W UNIEJOWIE ŁAŹNIE KASZTELAŃSKIE

24 DZIĘKUJĘ
