1 Polskie Sieci Elektroenergetyczne S.A. SPECYFIKACJA ISTOTNYCH WARUNKÓW ZAMÓWIENIA MODERNIZACJA STACJI 220/110 kv MOKRE CZĘŚĆ II PROGRAM FUNKCJONALNO - UŻYTKOWY (PF-U) Wersja 3.01 Konstancin - Jeziorna, luty 2013 r.

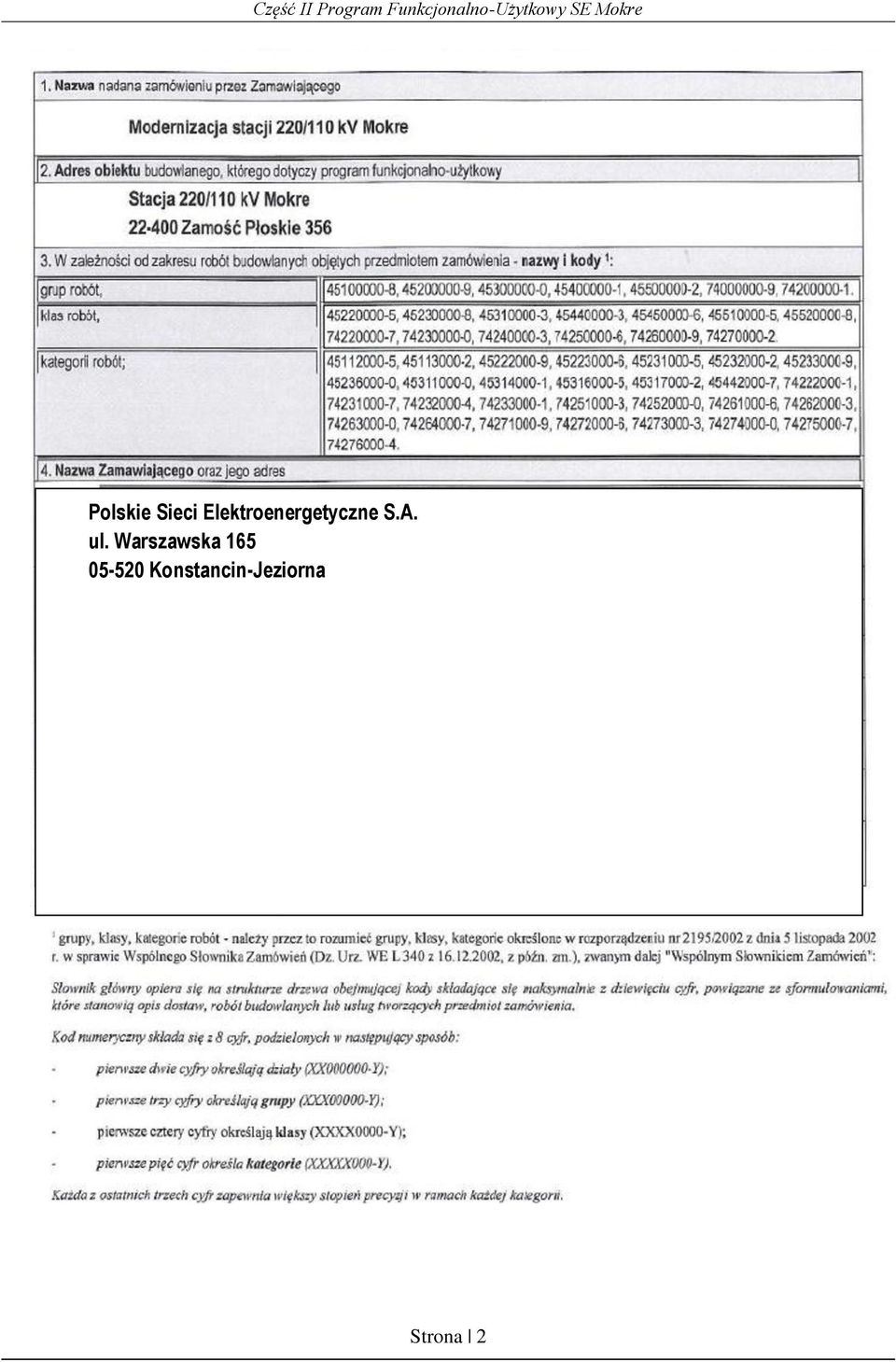

2 Polskie Sieci Elektroenergetyczne S.A. ul. Warszawska Konstancin-Jeziorna Strona 2

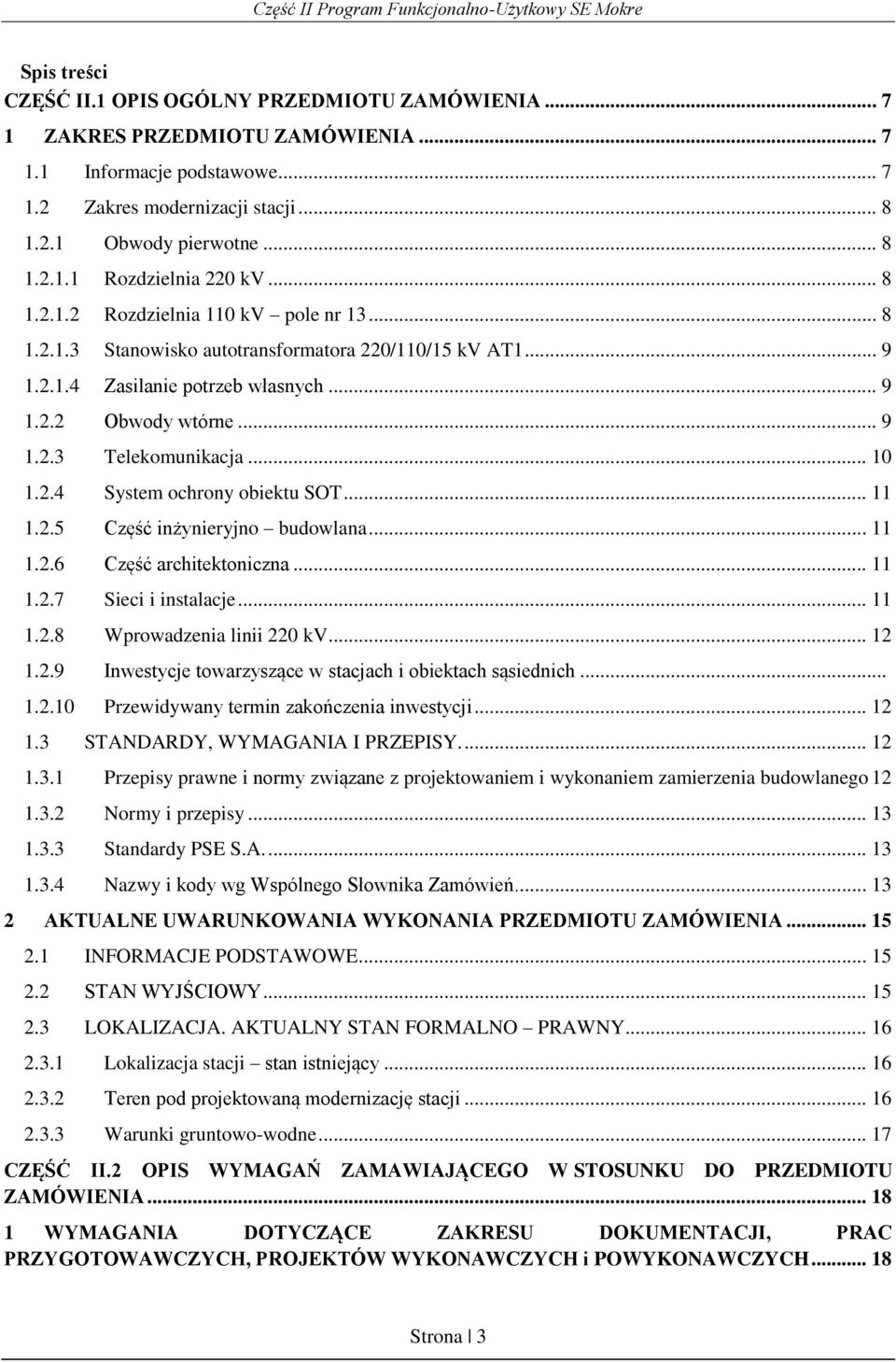

3 Spis treści CZĘŚĆ II.1 OPIS OGÓLNY PRZEDMIOTU ZAMÓWIENIA ZAKRES PRZEDMIOTU ZAMÓWIENIA Informacje podstawowe Zakres modernizacji stacji Obwody pierwotne Rozdzielnia 220 kv Rozdzielnia 110 kv pole nr Stanowisko autotransformatora 220/110/15 kv AT Zasilanie potrzeb własnych Obwody wtórne Telekomunikacja System ochrony obiektu SOT Część inżynieryjno budowlana Część architektoniczna Sieci i instalacje Wprowadzenia linii 220 kv Inwestycje towarzyszące w stacjach i obiektach sąsiednich Przewidywany termin zakończenia inwestycji STANDARDY, WYMAGANIA I PRZEPISY Przepisy prawne i normy związane z projektowaniem i wykonaniem zamierzenia budowlanego Normy i przepisy Standardy PSE S.A Nazwy i kody wg Wspólnego Słownika Zamówień AKTUALNE UWARUNKOWANIA WYKONANIA PRZEDMIOTU ZAMÓWIENIA INFORMACJE PODSTAWOWE STAN WYJŚCIOWY LOKALIZACJA. AKTUALNY STAN FORMALNO PRAWNY Lokalizacja stacji stan istniejący Teren pod projektowaną modernizację stacji Warunki gruntowo-wodne CZĘŚĆ II.2 OPIS WYMAGAŃ ZAMAWIAJĄCEGO W STOSUNKU DO PRZEDMIOTU ZAMÓWIENIA WYMAGANIA DOTYCZĄCE ZAKRESU DOKUMENTACJI, PRAC PRZYGOTOWAWCZYCH, PROJEKTÓW WYKONAWCZYCH i POWYKONAWCZYCH Strona 3

4 2 WYMAGANIA PODSTAWOWE W ZAKRESIE ROBÓT BUDOWLANYCH Informacje ogólne Wymagania dotyczące demontaży Przygotowanie terenu budowy. Ogrodzenia tymczasowe Zaplecze dla potrzeb Wykonawcy Organizacja robót budowlanych. Organizacja ruchu drogowego. Ogrodzenia tymczasowe Ochrona środowiska Zabezpieczenie interesów osób trzecich Warunki bezpieczeństwa pracy Komunikacja społeczna STANDARDY, WYMAGANIA i PRZEPISY OBWODY PIERWOTNE Wyposażenie stacji w urządzenia i aparaturę Rozdzielnia 220 kv Rozdzielnia 110 kv Autotransformator 220/110/15 kv 160 MVA Połączenia kablowe SN Ochrona odgromowa Uziemienie Identyfikacja stacji, rozdzielni, urządzeń Szafki kablowe KONSTRUKCJE POD PRZEWODY I APARATURĘ, BUDYNKI, INFRASTRUKTURA Konstrukcje wsporcze pod przewody (konstrukcje wysokie) Konstrukcje wsporcze pod aparaturę Zabezpieczenie przed korozją Fundamenty Fundamenty konstrukcji wysokich rozdzielni 220 kv i bramki transformatorowej pola nr 13 rozdzielni 110 kv należy naprawić i zakonserwować Misa Autotransformatora 220/110 kv Oświetlenie terenu stacji Wyposażenie stacji w sprzęt BHP i PPOŻ Układ komunikacyjny: drogi i chodniki Bramy KANAŁY KABLOWE Sieć wodociągowa. Kanalizacja sanitarna Strona 4

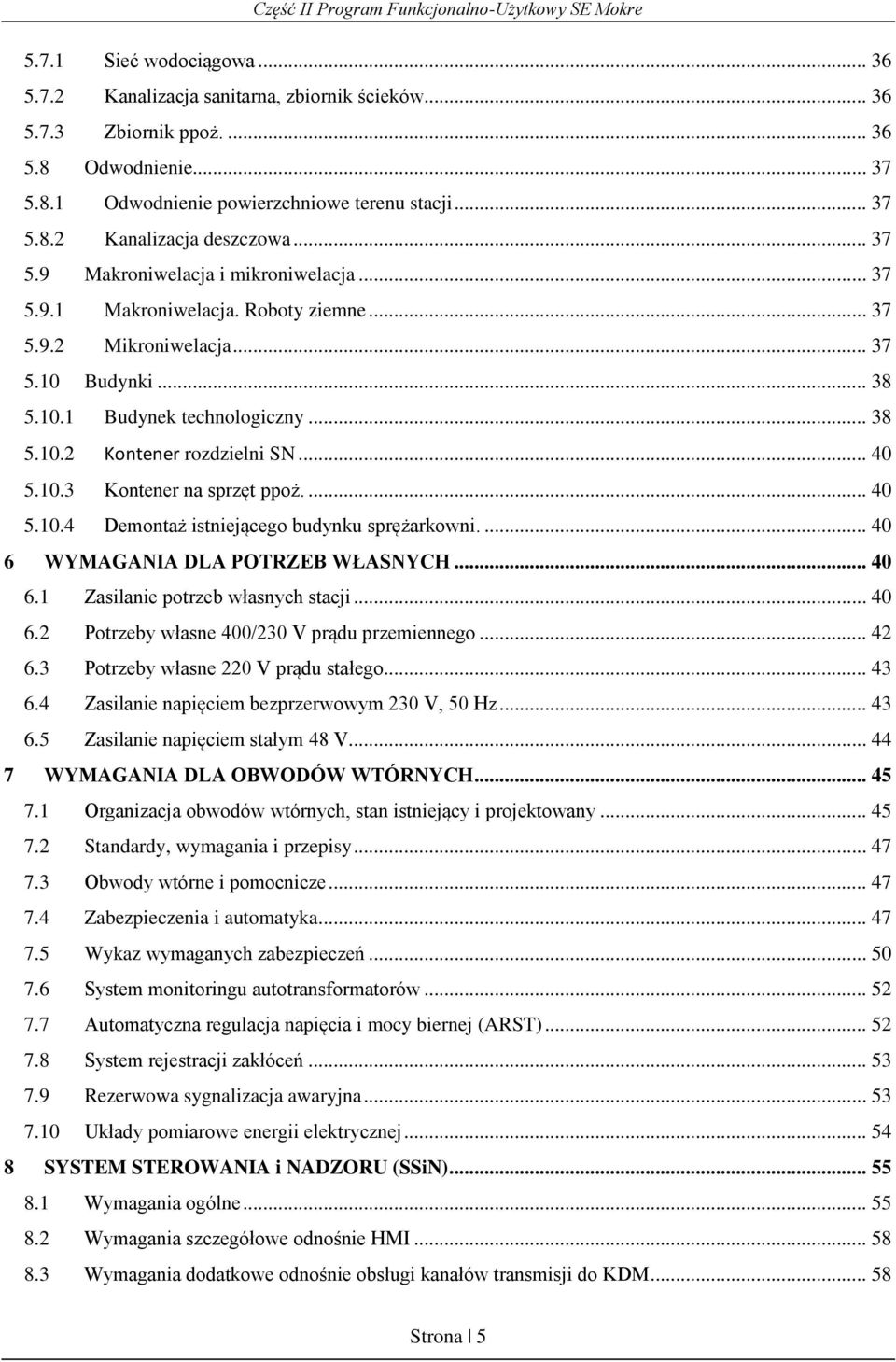

5 5.7.1 Sieć wodociągowa Kanalizacja sanitarna, zbiornik ścieków Zbiornik ppoż Odwodnienie Odwodnienie powierzchniowe terenu stacji Kanalizacja deszczowa Makroniwelacja i mikroniwelacja Makroniwelacja. Roboty ziemne Mikroniwelacja Budynki Budynek technologiczny Kontener rozdzielni SN Kontener na sprzęt ppoż Demontaż istniejącego budynku sprężarkowni WYMAGANIA DLA POTRZEB WŁASNYCH Zasilanie potrzeb własnych stacji Potrzeby własne 400/230 V prądu przemiennego Potrzeby własne 220 V prądu stałego Zasilanie napięciem bezprzerwowym 230 V, 50 Hz Zasilanie napięciem stałym 48 V WYMAGANIA DLA OBWODÓW WTÓRNYCH Organizacja obwodów wtórnych, stan istniejący i projektowany Standardy, wymagania i przepisy Obwody wtórne i pomocnicze Zabezpieczenia i automatyka Wykaz wymaganych zabezpieczeń System monitoringu autotransformatorów Automatyczna regulacja napięcia i mocy biernej (ARST) System rejestracji zakłóceń Rezerwowa sygnalizacja awaryjna Układy pomiarowe energii elektrycznej SYSTEM STEROWANIA i NADZORU (SSiN) Wymagania ogólne Wymagania szczegółowe odnośnie HMI Wymagania dodatkowe odnośnie obsługi kanałów transmisji do KDM Strona 5

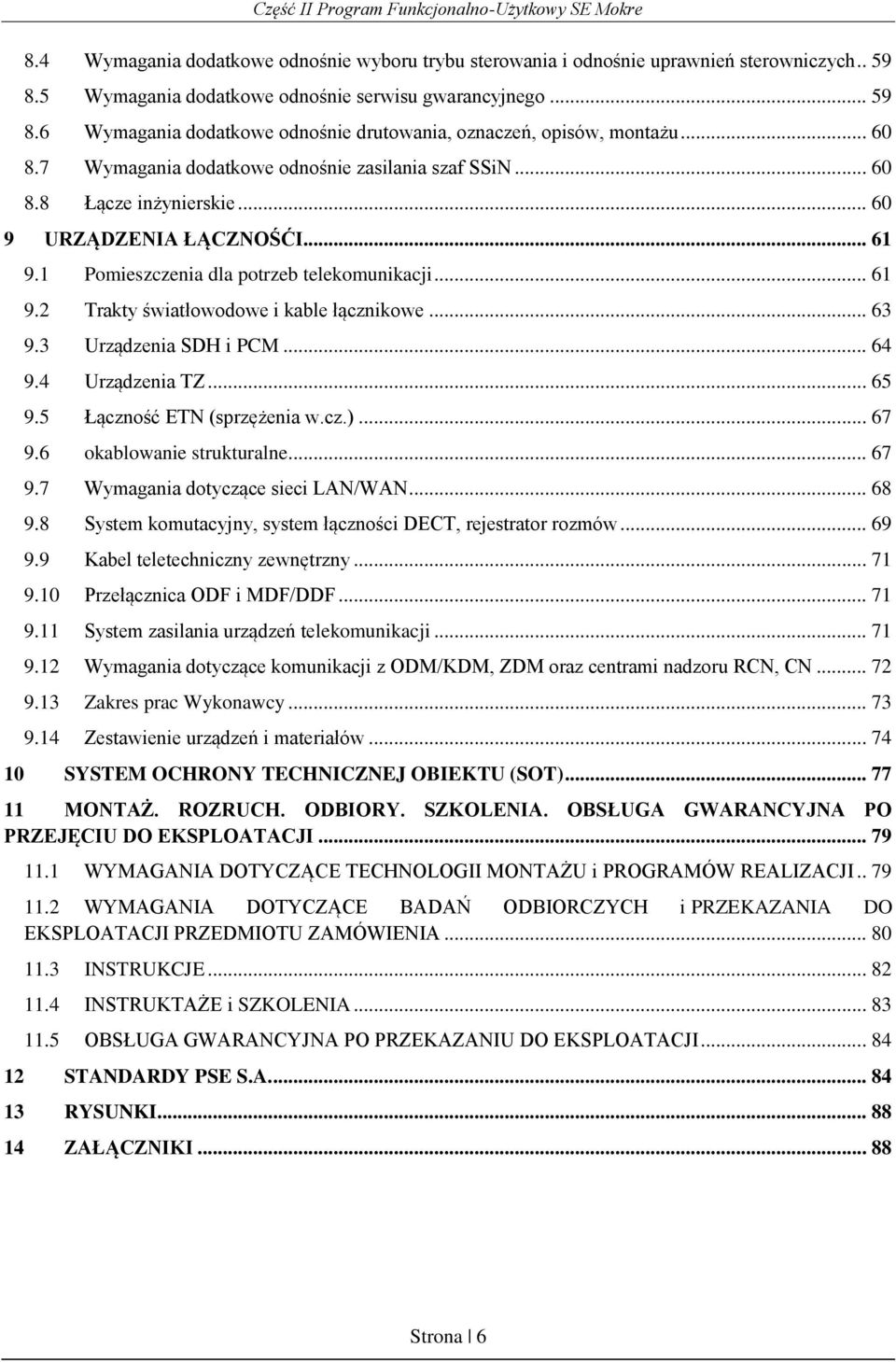

6 8.4 Wymagania dodatkowe odnośnie wyboru trybu sterowania i odnośnie uprawnień sterowniczych Wymagania dodatkowe odnośnie serwisu gwarancyjnego Wymagania dodatkowe odnośnie drutowania, oznaczeń, opisów, montażu Wymagania dodatkowe odnośnie zasilania szaf SSiN Łącze inżynierskie URZĄDZENIA ŁĄCZNOŚĆI Pomieszczenia dla potrzeb telekomunikacji Trakty światłowodowe i kable łącznikowe Urządzenia SDH i PCM Urządzenia TZ Łączność ETN (sprzężenia w.cz.) okablowanie strukturalne Wymagania dotyczące sieci LAN/WAN System komutacyjny, system łączności DECT, rejestrator rozmów Kabel teletechniczny zewnętrzny Przełącznica ODF i MDF/DDF System zasilania urządzeń telekomunikacji Wymagania dotyczące komunikacji z ODM/KDM, ZDM oraz centrami nadzoru RCN, CN Zakres prac Wykonawcy Zestawienie urządzeń i materiałów SYSTEM OCHRONY TECHNICZNEJ OBIEKTU (SOT) MONTAŻ. ROZRUCH. ODBIORY. SZKOLENIA. OBSŁUGA GWARANCYJNA PO PRZEJĘCIU DO EKSPLOATACJI WYMAGANIA DOTYCZĄCE TECHNOLOGII MONTAŻU i PROGRAMÓW REALIZACJI WYMAGANIA DOTYCZĄCE BADAŃ ODBIORCZYCH i PRZEKAZANIA DO EKSPLOATACJI PRZEDMIOTU ZAMÓWIENIA INSTRUKCJE INSTRUKTAŻE i SZKOLENIA OBSŁUGA GWARANCYJNA PO PRZEKAZANIU DO EKSPLOATACJI STANDARDY PSE S.A RYSUNKI ZAŁĄCZNIKI Strona 6

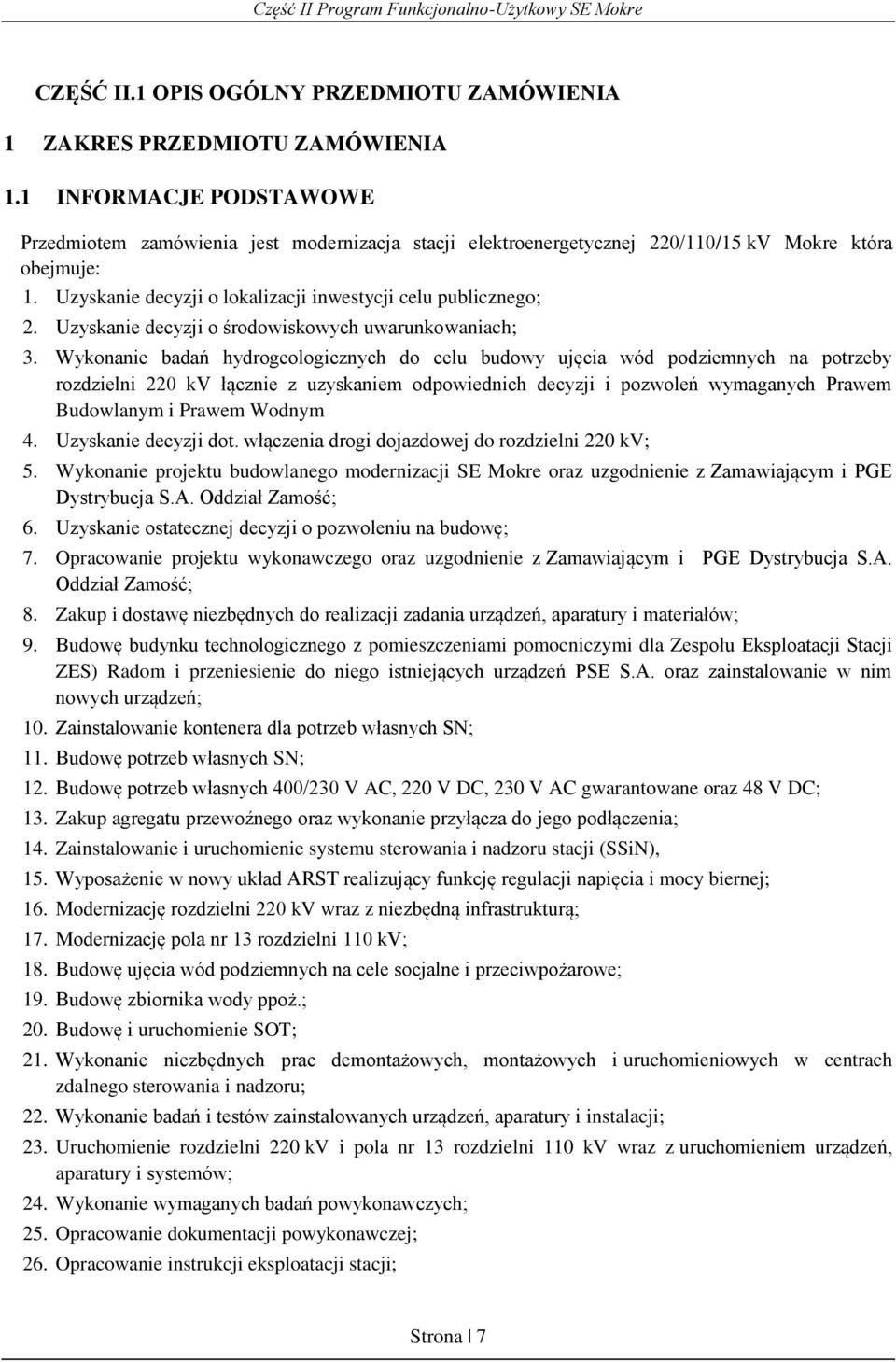

7 CZĘŚĆ II.1 OPIS OGÓLNY PRZEDMIOTU ZAMÓWIENIA 1 ZAKRES PRZEDMIOTU ZAMÓWIENIA 1.1 INFORMACJE PODSTAWOWE Przedmiotem zamówienia jest modernizacja stacji elektroenergetycznej 220/110/15 kv Mokre która obejmuje: 1. Uzyskanie decyzji o lokalizacji inwestycji celu publicznego; 2. Uzyskanie decyzji o środowiskowych uwarunkowaniach; 3. Wykonanie badań hydrogeologicznych do celu budowy ujęcia wód podziemnych na potrzeby rozdzielni 220 kv łącznie z uzyskaniem odpowiednich decyzji i pozwoleń wymaganych Prawem Budowlanym i Prawem Wodnym 4. Uzyskanie decyzji dot. włączenia drogi dojazdowej do rozdzielni 220 kv; 5. Wykonanie projektu budowlanego modernizacji SE Mokre oraz uzgodnienie z Zamawiającym i PGE Dystrybucja S.A. Oddział Zamość; 6. Uzyskanie ostatecznej decyzji o pozwoleniu na budowę; 7. Opracowanie projektu wykonawczego oraz uzgodnienie z Zamawiającym i PGE Dystrybucja S.A. Oddział Zamość; 8. Zakup i dostawę niezbędnych do realizacji zadania urządzeń, aparatury i materiałów; 9. Budowę budynku technologicznego z pomieszczeniami pomocniczymi dla Zespołu Eksploatacji Stacji ZES) Radom i przeniesienie do niego istniejących urządzeń PSE S.A. oraz zainstalowanie w nim nowych urządzeń; 10. Zainstalowanie kontenera dla potrzeb własnych SN; 11. Budowę potrzeb własnych SN; 12. Budowę potrzeb własnych 400/230 V AC, 220 V DC, 230 V AC gwarantowane oraz 48 V DC; 13. Zakup agregatu przewoźnego oraz wykonanie przyłącza do jego podłączenia; 14. Zainstalowanie i uruchomienie systemu sterowania i nadzoru stacji (SSiN), 15. Wyposażenie w nowy układ ARST realizujący funkcję regulacji napięcia i mocy biernej; 16. Modernizację rozdzielni 220 kv wraz z niezbędną infrastrukturą; 17. Modernizację pola nr 13 rozdzielni 110 kv; 18. Budowę ujęcia wód podziemnych na cele socjalne i przeciwpożarowe; 19. Budowę zbiornika wody ppoż.; 20. Budowę i uruchomienie SOT; 21. Wykonanie niezbędnych prac demontażowych, montażowych i uruchomieniowych w centrach zdalnego sterowania i nadzoru; 22. Wykonanie badań i testów zainstalowanych urządzeń, aparatury i instalacji; 23. Uruchomienie rozdzielni 220 kv i pola nr 13 rozdzielni 110 kv wraz z uruchomieniem urządzeń, aparatury i systemów; 24. Wykonanie wymaganych badań powykonawczych; 25. Opracowanie dokumentacji powykonawczej; 26. Opracowanie instrukcji eksploatacji stacji; Strona 7

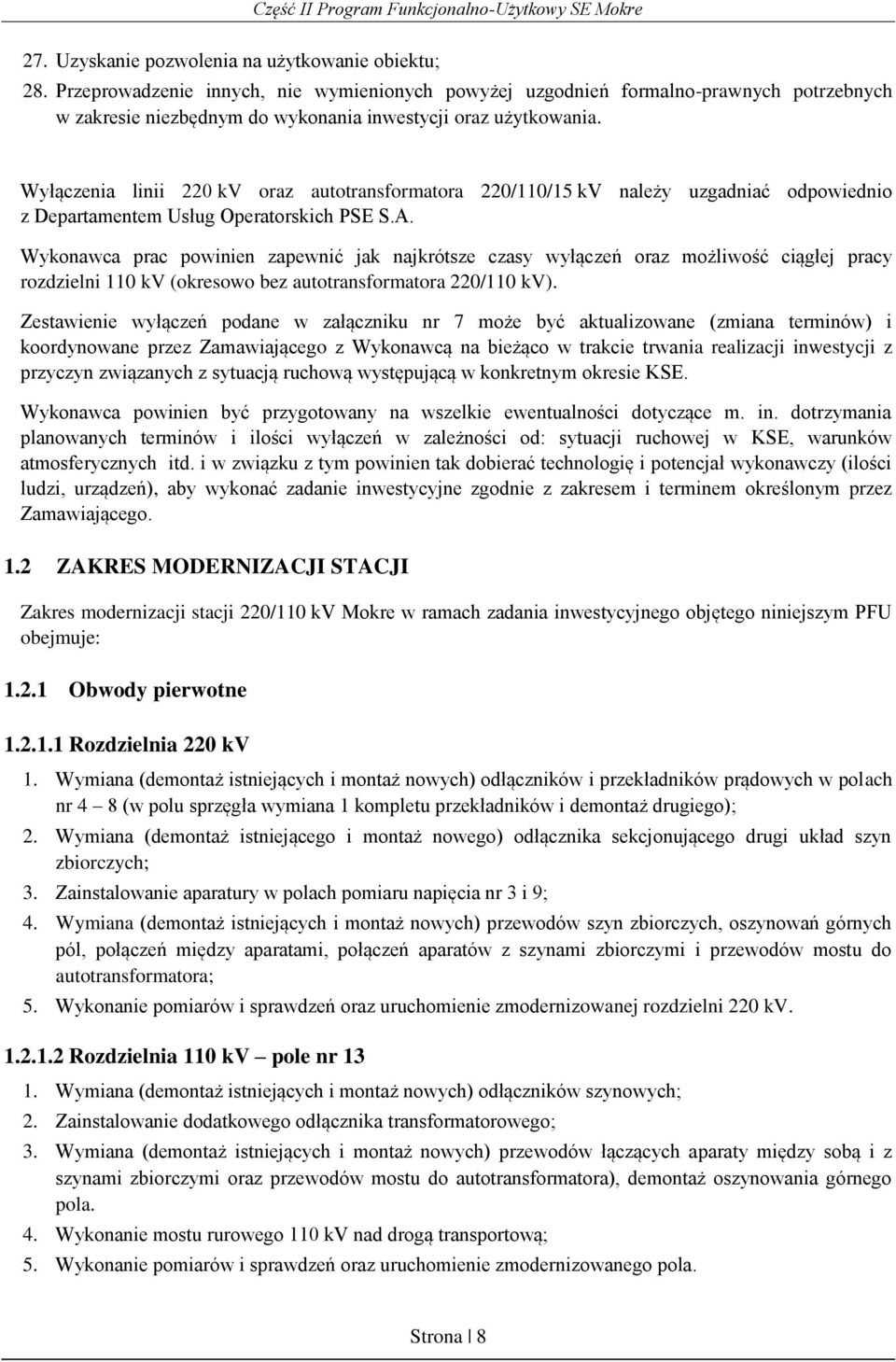

8 27. Uzyskanie pozwolenia na użytkowanie obiektu; 28. Przeprowadzenie innych, nie wymienionych powyżej uzgodnień formalno-prawnych potrzebnych w zakresie niezbędnym do wykonania inwestycji oraz użytkowania. Wyłączenia linii 220 kv oraz autotransformatora 220/110/15 kv należy uzgadniać odpowiednio z Departamentem Usług Operatorskich PSE S.A. Wykonawca prac powinien zapewnić jak najkrótsze czasy wyłączeń oraz możliwość ciągłej pracy rozdzielni 110 kv (okresowo bez autotransformatora 220/110 kv). Zestawienie wyłączeń podane w załączniku nr 7 może być aktualizowane (zmiana terminów) i koordynowane przez Zamawiającego z Wykonawcą na bieżąco w trakcie trwania realizacji inwestycji z przyczyn związanych z sytuacją ruchową występującą w konkretnym okresie KSE. Wykonawca powinien być przygotowany na wszelkie ewentualności dotyczące m. in. dotrzymania planowanych terminów i ilości wyłączeń w zależności od: sytuacji ruchowej w KSE, warunków atmosferycznych itd. i w związku z tym powinien tak dobierać technologię i potencjał wykonawczy (ilości ludzi, urządzeń), aby wykonać zadanie inwestycyjne zgodnie z zakresem i terminem określonym przez Zamawiającego. 1.2 ZAKRES MODERNIZACJI STACJI Zakres modernizacji stacji 220/110 kv Mokre w ramach zadania inwestycyjnego objętego niniejszym PFU obejmuje: Obwody pierwotne Rozdzielnia 220 kv 1. Wymiana (demontaż istniejących i montaż nowych) odłączników i przekładników prądowych w polach nr 4 8 (w polu sprzęgła wymiana 1 kompletu przekładników i demontaż drugiego); 2. Wymiana (demontaż istniejącego i montaż nowego) odłącznika sekcjonującego drugi układ szyn zbiorczych; 3. Zainstalowanie aparatury w polach pomiaru napięcia nr 3 i 9; 4. Wymiana (demontaż istniejących i montaż nowych) przewodów szyn zbiorczych, oszynowań górnych pól, połączeń między aparatami, połączeń aparatów z szynami zbiorczymi i przewodów mostu do autotransformatora; 5. Wykonanie pomiarów i sprawdzeń oraz uruchomienie zmodernizowanej rozdzielni 220 kv Rozdzielnia 110 kv pole nr Wymiana (demontaż istniejących i montaż nowych) odłączników szynowych; 2. Zainstalowanie dodatkowego odłącznika transformatorowego; 3. Wymiana (demontaż istniejących i montaż nowych) przewodów łączących aparaty między sobą i z szynami zbiorczymi oraz przewodów mostu do autotransformatora), demontaż oszynowania górnego pola. 4. Wykonanie mostu rurowego 110 kv nad drogą transportową; 5. Wykonanie pomiarów i sprawdzeń oraz uruchomienie zmodernizowanego pola. Strona 8

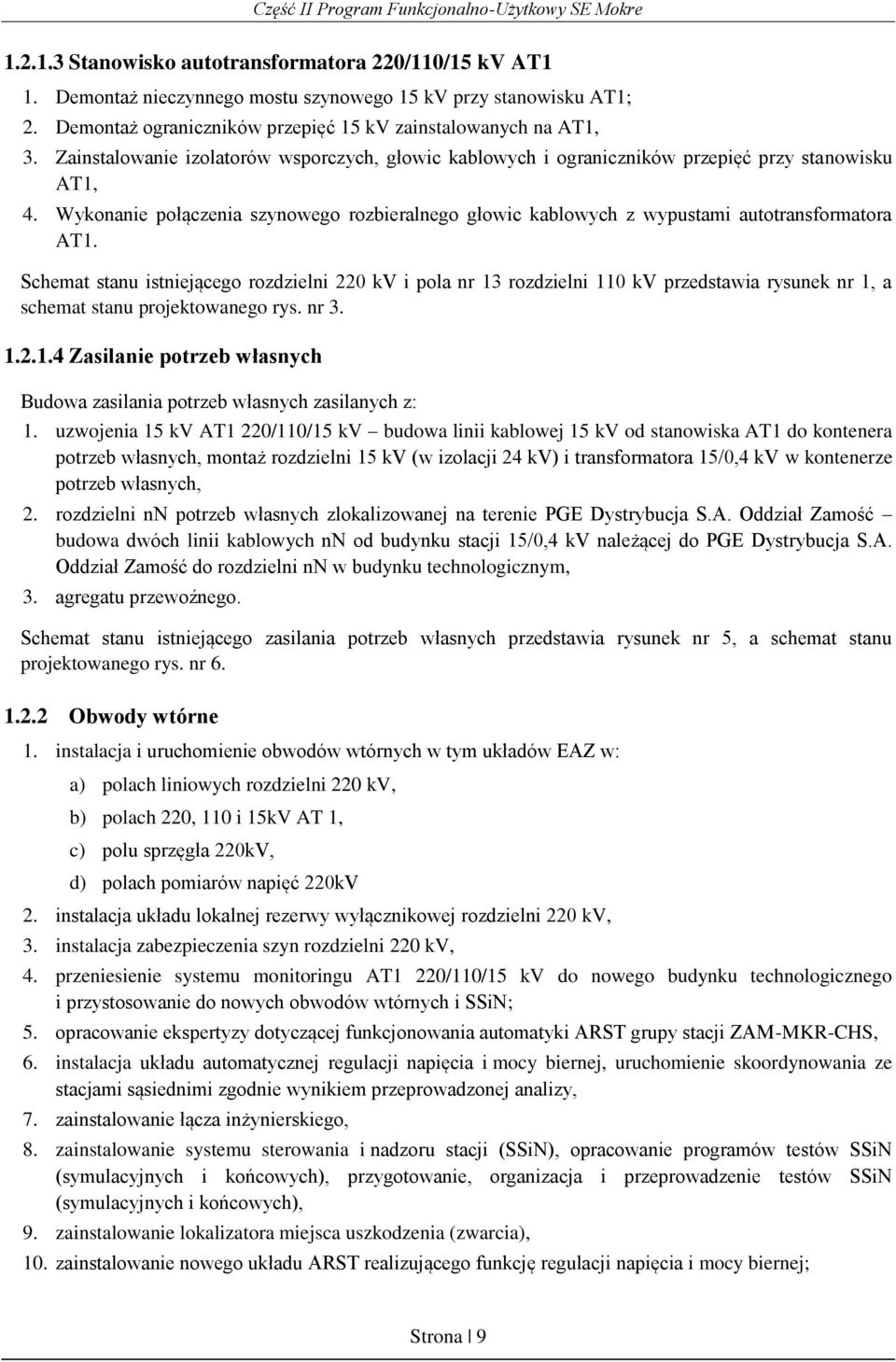

9 Stanowisko autotransformatora 220/110/15 kv AT1 1. Demontaż nieczynnego mostu szynowego 15 kv przy stanowisku AT1; 2. Demontaż ograniczników przepięć 15 kv zainstalowanych na AT1, 3. Zainstalowanie izolatorów wsporczych, głowic kablowych i ograniczników przepięć przy stanowisku AT1, 4. Wykonanie połączenia szynowego rozbieralnego głowic kablowych z wypustami autotransformatora AT1. Schemat stanu istniejącego rozdzielni 220 kv i pola nr 13 rozdzielni 110 kv przedstawia rysunek nr 1, a schemat stanu projektowanego rys. nr Zasilanie potrzeb własnych Budowa zasilania potrzeb własnych zasilanych z: 1. uzwojenia 15 kv AT1 220/110/15 kv budowa linii kablowej 15 kv od stanowiska AT1 do kontenera potrzeb własnych, montaż rozdzielni 15 kv (w izolacji 24 kv) i transformatora 15/0,4 kv w kontenerze potrzeb własnych, 2. rozdzielni nn potrzeb własnych zlokalizowanej na terenie PGE Dystrybucja S.A. Oddział Zamość budowa dwóch linii kablowych nn od budynku stacji 15/0,4 kv należącej do PGE Dystrybucja S.A. Oddział Zamość do rozdzielni nn w budynku technologicznym, 3. agregatu przewoźnego. Schemat stanu istniejącego zasilania potrzeb własnych przedstawia rysunek nr 5, a schemat stanu projektowanego rys. nr Obwody wtórne 1. instalacja i uruchomienie obwodów wtórnych w tym układów EAZ w: a) polach liniowych rozdzielni 220 kv, b) polach 220, 110 i 15kV AT 1, c) polu sprzęgła 220kV, d) polach pomiarów napięć 220kV 2. instalacja układu lokalnej rezerwy wyłącznikowej rozdzielni 220 kv, 3. instalacja zabezpieczenia szyn rozdzielni 220 kv, 4. przeniesienie systemu monitoringu AT1 220/110/15 kv do nowego budynku technologicznego i przystosowanie do nowych obwodów wtórnych i SSiN; 5. opracowanie ekspertyzy dotyczącej funkcjonowania automatyki ARST grupy stacji ZAM-MKR-CHS, 6. instalacja układu automatycznej regulacji napięcia i mocy biernej, uruchomienie skoordynowania ze stacjami sąsiednimi zgodnie wynikiem przeprowadzonej analizy, 7. zainstalowanie łącza inżynierskiego, 8. zainstalowanie systemu sterowania i nadzoru stacji (SSiN), opracowanie programów testów SSiN (symulacyjnych i końcowych), przygotowanie, organizacja i przeprowadzenie testów SSiN (symulacyjnych i końcowych), 9. zainstalowanie lokalizatora miejsca uszkodzenia (zwarcia), 10. zainstalowanie nowego układu ARST realizującego funkcję regulacji napięcia i mocy biernej; Strona 9

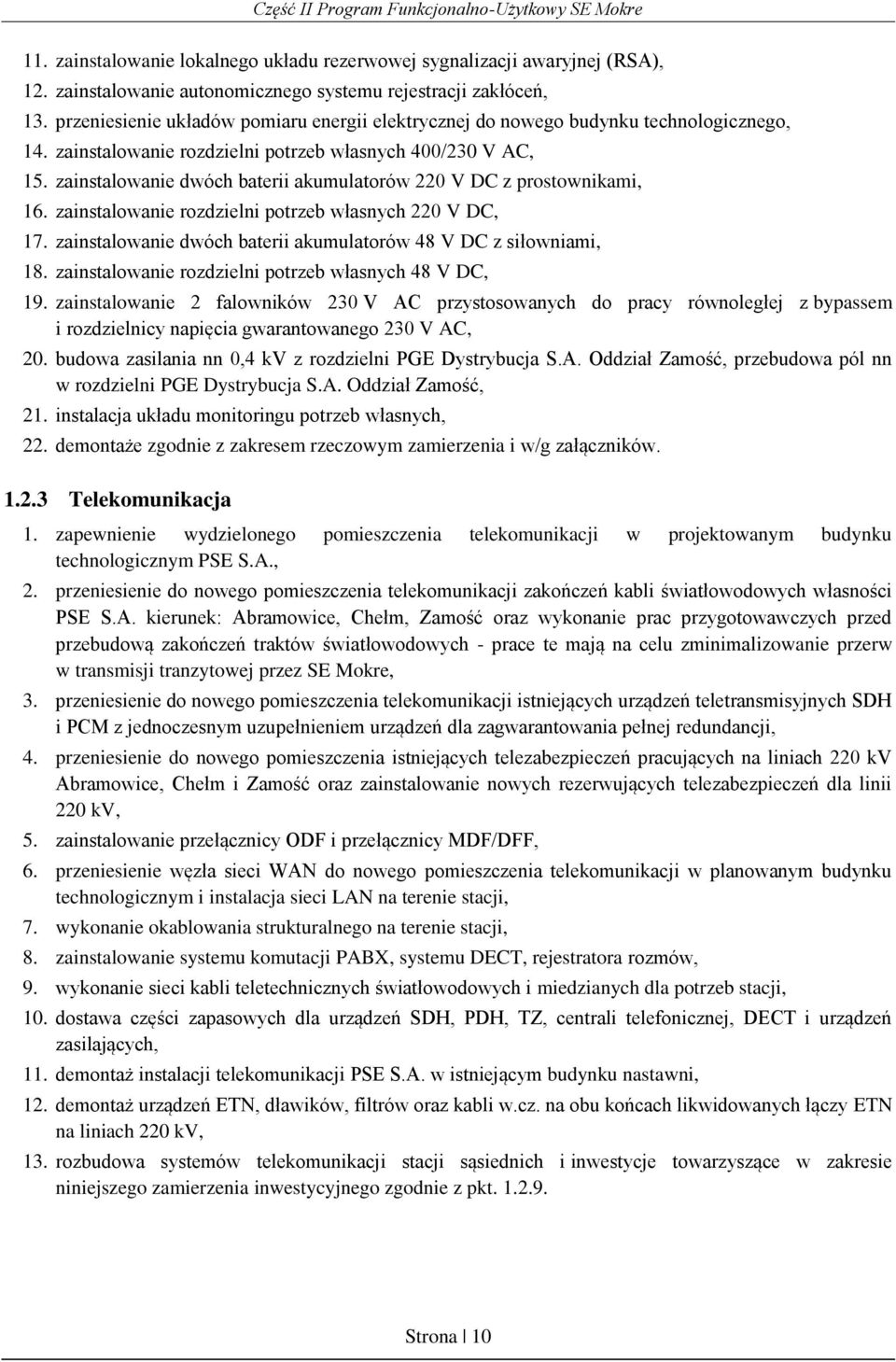

10 11. zainstalowanie lokalnego układu rezerwowej sygnalizacji awaryjnej (RSA), 12. zainstalowanie autonomicznego systemu rejestracji zakłóceń, 13. przeniesienie układów pomiaru energii elektrycznej do nowego budynku technologicznego, 14. zainstalowanie rozdzielni potrzeb własnych 400/230 V AC, 15. zainstalowanie dwóch baterii akumulatorów 220 V DC z prostownikami, 16. zainstalowanie rozdzielni potrzeb własnych 220 V DC, 17. zainstalowanie dwóch baterii akumulatorów 48 V DC z siłowniami, 18. zainstalowanie rozdzielni potrzeb własnych 48 V DC, 19. zainstalowanie 2 falowników 230 V AC przystosowanych do pracy równoległej z bypassem i rozdzielnicy napięcia gwarantowanego 230 V AC, 20. budowa zasilania nn 0,4 kv z rozdzielni PGE Dystrybucja S.A. Oddział Zamość, przebudowa pól nn w rozdzielni PGE Dystrybucja S.A. Oddział Zamość, 21. instalacja układu monitoringu potrzeb własnych, 22. demontaże zgodnie z zakresem rzeczowym zamierzenia i w/g załączników Telekomunikacja 1. zapewnienie wydzielonego pomieszczenia telekomunikacji w projektowanym budynku technologicznym PSE S.A., 2. przeniesienie do nowego pomieszczenia telekomunikacji zakończeń kabli światłowodowych własności PSE S.A. kierunek: Abramowice, Chełm, Zamość oraz wykonanie prac przygotowawczych przed przebudową zakończeń traktów światłowodowych - prace te mają na celu zminimalizowanie przerw w transmisji tranzytowej przez SE Mokre, 3. przeniesienie do nowego pomieszczenia telekomunikacji istniejących urządzeń teletransmisyjnych SDH i PCM z jednoczesnym uzupełnieniem urządzeń dla zagwarantowania pełnej redundancji, 4. przeniesienie do nowego pomieszczenia istniejących telezabezpieczeń pracujących na liniach 220 kv Abramowice, Chełm i Zamość oraz zainstalowanie nowych rezerwujących telezabezpieczeń dla linii 220 kv, 5. zainstalowanie przełącznicy ODF i przełącznicy MDF/DFF, 6. przeniesienie węzła sieci WAN do nowego pomieszczenia telekomunikacji w planowanym budynku technologicznym i instalacja sieci LAN na terenie stacji, 7. wykonanie okablowania strukturalnego na terenie stacji, 8. zainstalowanie systemu komutacji PABX, systemu DECT, rejestratora rozmów, 9. wykonanie sieci kabli teletechnicznych światłowodowych i miedzianych dla potrzeb stacji, 10. dostawa części zapasowych dla urządzeń SDH, PDH, TZ, centrali telefonicznej, DECT i urządzeń zasilających, 11. demontaż instalacji telekomunikacji PSE S.A. w istniejącym budynku nastawni, 12. demontaż urządzeń ETN, dławików, filtrów oraz kabli w.cz. na obu końcach likwidowanych łączy ETN na liniach 220 kv, 13. rozbudowa systemów telekomunikacji stacji sąsiednich i inwestycje towarzyszące w zakresie niniejszego zamierzenia inwestycyjnego zgodnie z pkt Strona 10

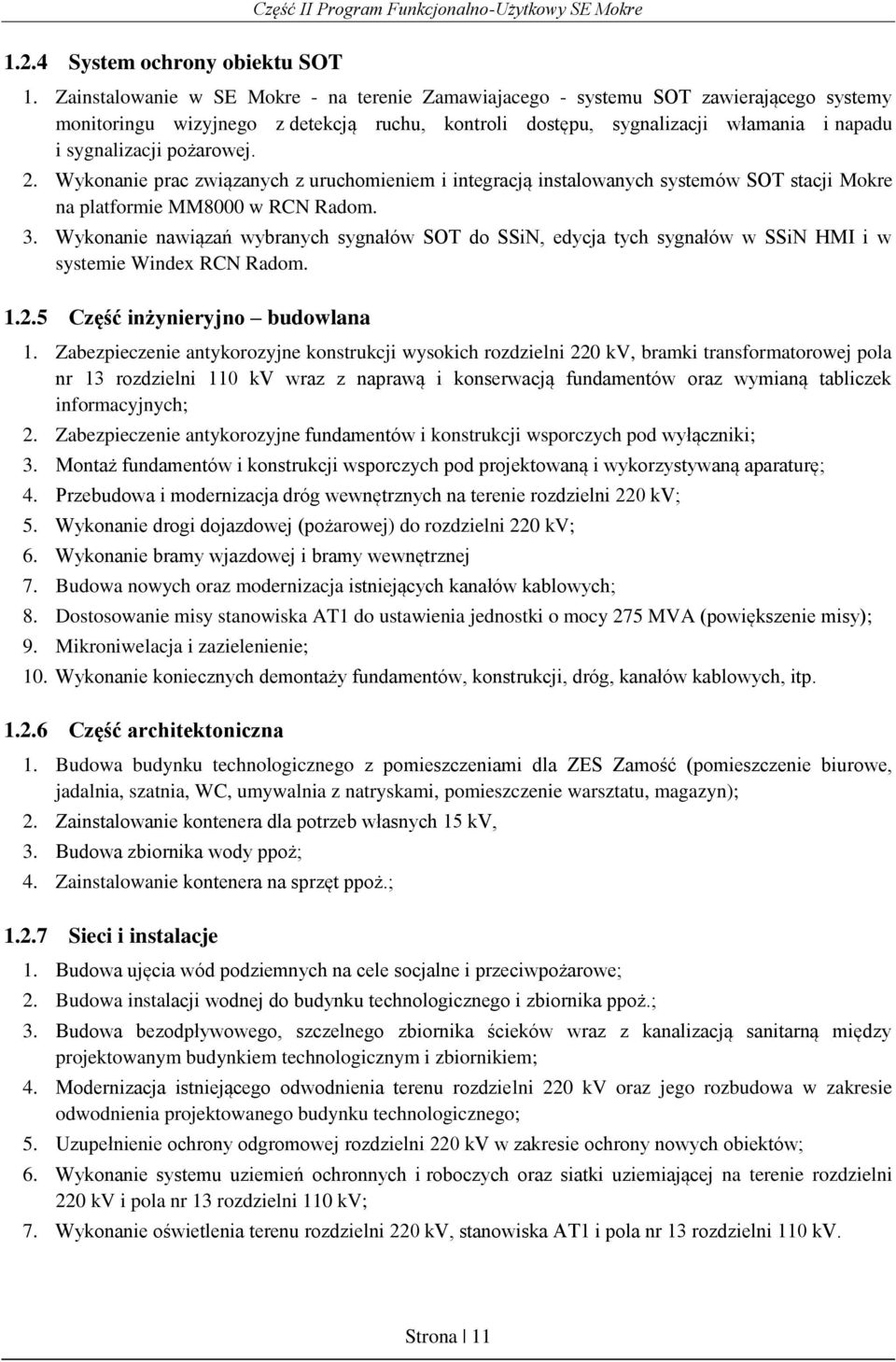

11 1.2.4 System ochrony obiektu SOT 1. Zainstalowanie w SE Mokre - na terenie Zamawiajacego - systemu SOT zawierającego systemy monitoringu wizyjnego z detekcją ruchu, kontroli dostępu, sygnalizacji włamania i napadu i sygnalizacji pożarowej. 2. Wykonanie prac związanych z uruchomieniem i integracją instalowanych systemów SOT stacji Mokre na platformie MM8000 w RCN Radom. 3. Wykonanie nawiązań wybranych sygnałów SOT do SSiN, edycja tych sygnałów w SSiN HMI i w systemie Windex RCN Radom Część inżynieryjno budowlana 1. Zabezpieczenie antykorozyjne konstrukcji wysokich rozdzielni 220 kv, bramki transformatorowej pola nr 13 rozdzielni 110 kv wraz z naprawą i konserwacją fundamentów oraz wymianą tabliczek informacyjnych; 2. Zabezpieczenie antykorozyjne fundamentów i konstrukcji wsporczych pod wyłączniki; 3. Montaż fundamentów i konstrukcji wsporczych pod projektowaną i wykorzystywaną aparaturę; 4. Przebudowa i modernizacja dróg wewnętrznych na terenie rozdzielni 220 kv; 5. Wykonanie drogi dojazdowej (pożarowej) do rozdzielni 220 kv; 6. Wykonanie bramy wjazdowej i bramy wewnętrznej 7. Budowa nowych oraz modernizacja istniejących kanałów kablowych; 8. Dostosowanie misy stanowiska AT1 do ustawienia jednostki o mocy 275 MVA (powiększenie misy); 9. Mikroniwelacja i zazielenienie; 10. Wykonanie koniecznych demontaży fundamentów, konstrukcji, dróg, kanałów kablowych, itp Część architektoniczna 1. Budowa budynku technologicznego z pomieszczeniami dla ZES Zamość (pomieszczenie biurowe, jadalnia, szatnia, WC, umywalnia z natryskami, pomieszczenie warsztatu, magazyn); 2. Zainstalowanie kontenera dla potrzeb własnych 15 kv, 3. Budowa zbiornika wody ppoż; 4. Zainstalowanie kontenera na sprzęt ppoż.; Sieci i instalacje 1. Budowa ujęcia wód podziemnych na cele socjalne i przeciwpożarowe; 2. Budowa instalacji wodnej do budynku technologicznego i zbiornika ppoż.; 3. Budowa bezodpływowego, szczelnego zbiornika ścieków wraz z kanalizacją sanitarną między projektowanym budynkiem technologicznym i zbiornikiem; 4. Modernizacja istniejącego odwodnienia terenu rozdzielni 220 kv oraz jego rozbudowa w zakresie odwodnienia projektowanego budynku technologicznego; 5. Uzupełnienie ochrony odgromowej rozdzielni 220 kv w zakresie ochrony nowych obiektów; 6. Wykonanie systemu uziemień ochronnych i roboczych oraz siatki uziemiającej na terenie rozdzielni 220 kv i pola nr 13 rozdzielni 110 kv; 7. Wykonanie oświetlenia terenu rozdzielni 220 kv, stanowiska AT1 i pola nr 13 rozdzielni 110 kv. Strona 11

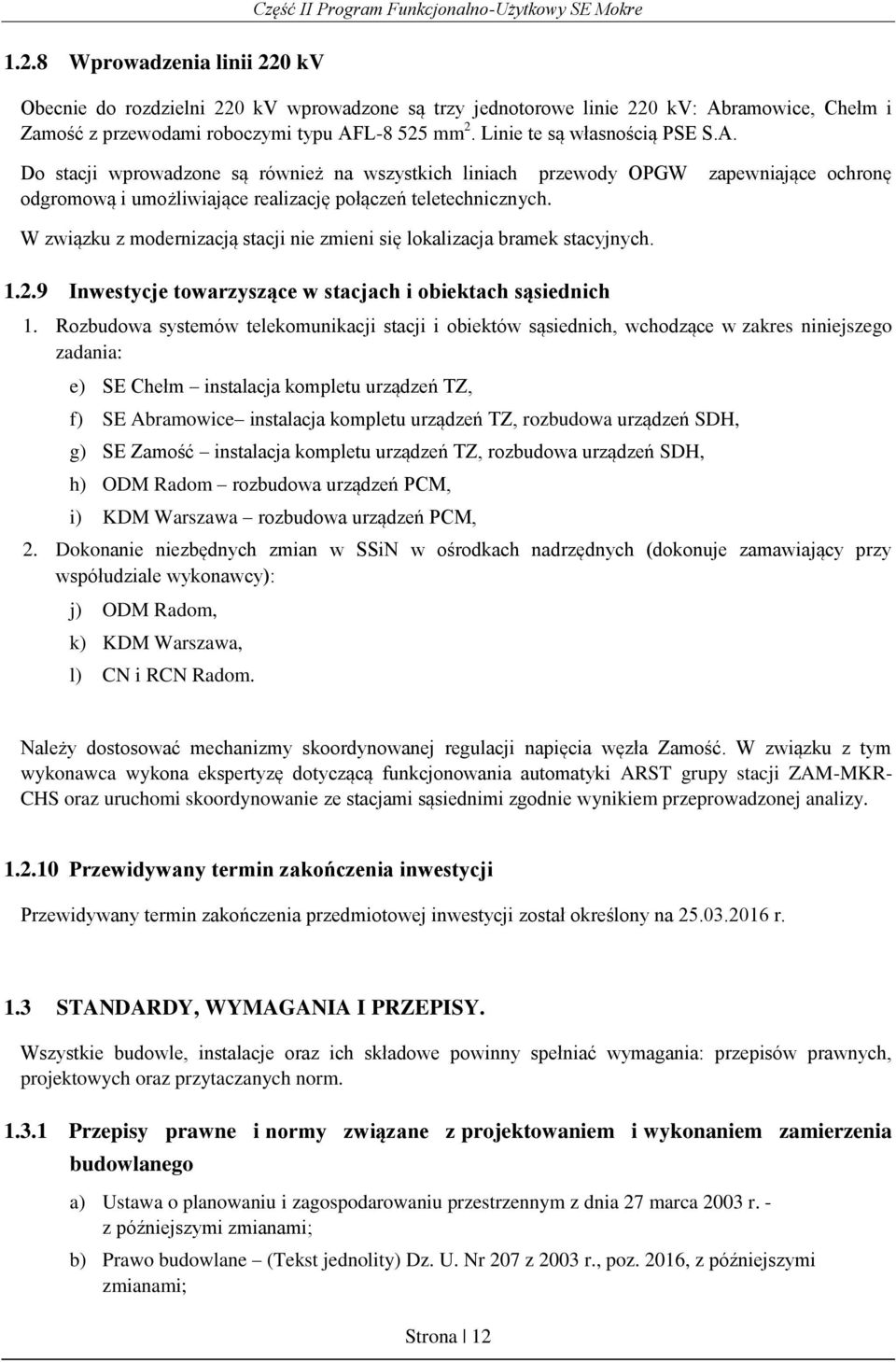

12 1.2.8 Wprowadzenia linii 220 kv Obecnie do rozdzielni 220 kv wprowadzone są trzy jednotorowe linie 220 kv: Abramowice, Chełm i Zamość z przewodami roboczymi typu AFL mm 2. Linie te są własnością PSE S.A. Do stacji wprowadzone są również na wszystkich liniach przewody OPGW zapewniające ochronę odgromową i umożliwiające realizację połączeń teletechnicznych. W związku z modernizacją stacji nie zmieni się lokalizacja bramek stacyjnych Inwestycje towarzyszące w stacjach i obiektach sąsiednich 1. Rozbudowa systemów telekomunikacji stacji i obiektów sąsiednich, wchodzące w zakres niniejszego zadania: e) SE Chełm instalacja kompletu urządzeń TZ, f) SE Abramowice instalacja kompletu urządzeń TZ, rozbudowa urządzeń SDH, g) SE Zamość instalacja kompletu urządzeń TZ, rozbudowa urządzeń SDH, h) ODM Radom rozbudowa urządzeń PCM, i) KDM Warszawa rozbudowa urządzeń PCM, 2. Dokonanie niezbędnych zmian w SSiN w ośrodkach nadrzędnych (dokonuje zamawiający przy współudziale wykonawcy): j) ODM Radom, k) KDM Warszawa, l) CN i RCN Radom. Należy dostosować mechanizmy skoordynowanej regulacji napięcia węzła Zamość. W związku z tym wykonawca wykona ekspertyzę dotyczącą funkcjonowania automatyki ARST grupy stacji ZAM-MKR- CHS oraz uruchomi skoordynowanie ze stacjami sąsiednimi zgodnie wynikiem przeprowadzonej analizy Przewidywany termin zakończenia inwestycji Przewidywany termin zakończenia przedmiotowej inwestycji został określony na r. 1.3 STANDARDY, WYMAGANIA I PRZEPISY. Wszystkie budowle, instalacje oraz ich składowe powinny spełniać wymagania: przepisów prawnych, projektowych oraz przytaczanych norm Przepisy prawne i normy związane z projektowaniem i wykonaniem zamierzenia budowlanego a) Ustawa o planowaniu i zagospodarowaniu przestrzennym z dnia 27 marca 2003 r. - z późniejszymi zmianami; b) Prawo budowlane (Tekst jednolity) Dz. U. Nr 207 z 2003 r., poz. 2016, z późniejszymi zmianami; Strona 12

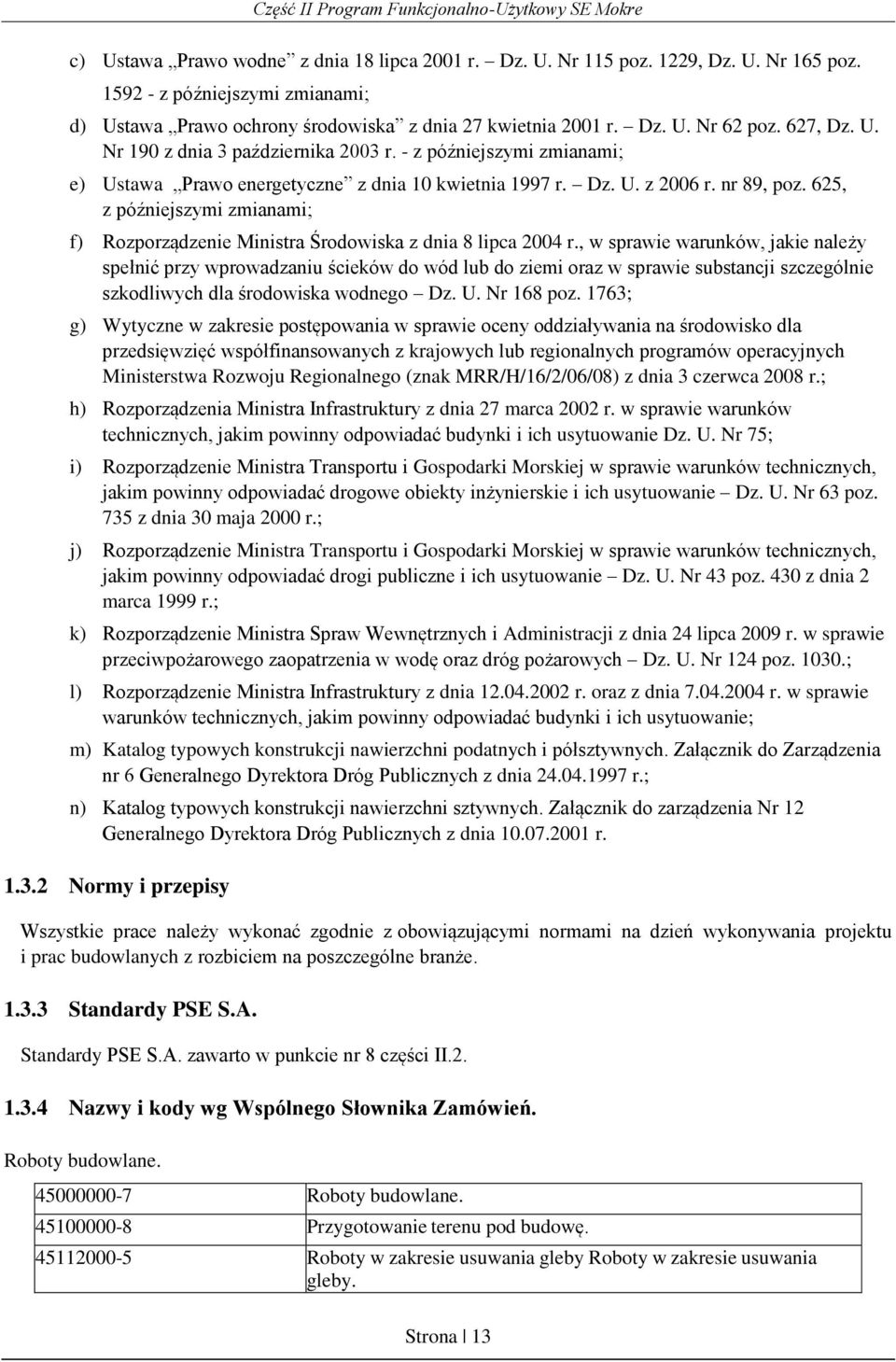

13 c) Ustawa Prawo wodne z dnia 18 lipca 2001 r. Dz. U. Nr 115 poz. 1229, Dz. U. Nr 165 poz z późniejszymi zmianami; d) Ustawa Prawo ochrony środowiska z dnia 27 kwietnia 2001 r. Dz. U. Nr 62 poz. 627, Dz. U. Nr 190 z dnia 3 października 2003 r. - z późniejszymi zmianami; e) Ustawa Prawo energetyczne z dnia 10 kwietnia 1997 r. Dz. U. z 2006 r. nr 89, poz. 625, z późniejszymi zmianami; f) Rozporządzenie Ministra Środowiska z dnia 8 lipca 2004 r., w sprawie warunków, jakie należy spełnić przy wprowadzaniu ścieków do wód lub do ziemi oraz w sprawie substancji szczególnie szkodliwych dla środowiska wodnego Dz. U. Nr 168 poz. 1763; g) Wytyczne w zakresie postępowania w sprawie oceny oddziaływania na środowisko dla przedsięwzięć współfinansowanych z krajowych lub regionalnych programów operacyjnych Ministerstwa Rozwoju Regionalnego (znak MRR/H/16/2/06/08) z dnia 3 czerwca 2008 r.; h) Rozporządzenia Ministra Infrastruktury z dnia 27 marca 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie Dz. U. Nr 75; i) Rozporządzenie Ministra Transportu i Gospodarki Morskiej w sprawie warunków technicznych, jakim powinny odpowiadać drogowe obiekty inżynierskie i ich usytuowanie Dz. U. Nr 63 poz. 735 z dnia 30 maja 2000 r.; j) Rozporządzenie Ministra Transportu i Gospodarki Morskiej w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie Dz. U. Nr 43 poz. 430 z dnia 2 marca 1999 r.; k) Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 r. w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych Dz. U. Nr 124 poz ; l) Rozporządzenie Ministra Infrastruktury z dnia r. oraz z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie; m) Katalog typowych konstrukcji nawierzchni podatnych i półsztywnych. Załącznik do Zarządzenia nr 6 Generalnego Dyrektora Dróg Publicznych z dnia r.; n) Katalog typowych konstrukcji nawierzchni sztywnych. Załącznik do zarządzenia Nr 12 Generalnego Dyrektora Dróg Publicznych z dnia r Normy i przepisy Wszystkie prace należy wykonać zgodnie z obowiązującymi normami na dzień wykonywania projektu i prac budowlanych z rozbiciem na poszczególne branże Standardy PSE S.A. Standardy PSE S.A. zawarto w punkcie nr 8 części II Nazwy i kody wg Wspólnego Słownika Zamówień. Roboty budowlane Roboty budowlane Przygotowanie terenu pod budowę Roboty w zakresie usuwania gleby Roboty w zakresie usuwania gleby. Strona 13

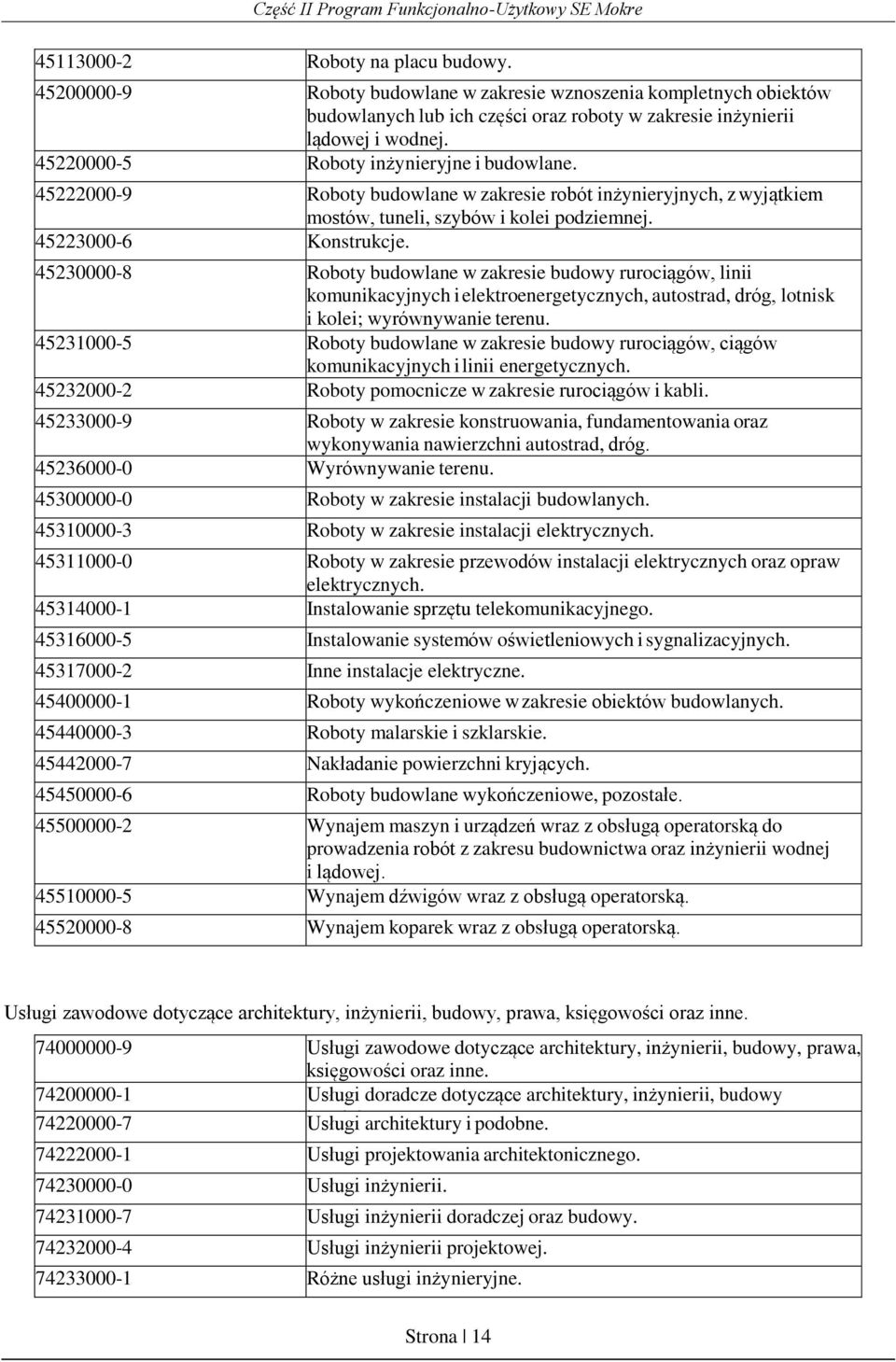

14 Roboty na placu budowy Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych lub ich części oraz roboty w zakresie inżynierii lądowej i wodnej Roboty inżynieryjne i budowlane Roboty budowlane w zakresie robót inżynieryjnych, z wyjątkiem mostów, tuneli, szybów i kolei podziemnej Konstrukcje Roboty budowlane w zakresie budowy rurociągów, linii komunikacyjnych i elektroenergetycznych, autostrad, dróg, lotnisk i kolei; wyrównywanie terenu Roboty budowlane w zakresie budowy rurociągów, ciągów komunikacyjnych i linii energetycznych Roboty pomocnicze w zakresie rurociągów i kabli Roboty w zakresie konstruowania, fundamentowania oraz wykonywania nawierzchni autostrad, dróg Wyrównywanie terenu Roboty w zakresie instalacji budowlanych Roboty w zakresie instalacji elektrycznych Roboty w zakresie przewodów instalacji elektrycznych oraz opraw elektrycznych Instalowanie sprzętu telekomunikacyjnego Instalowanie systemów oświetleniowych i sygnalizacyjnych Inne instalacje elektryczne Roboty wykończeniowe w zakresie obiektów budowlanych Roboty malarskie i szklarskie Nakładanie powierzchni kryjących Roboty budowlane wykończeniowe, pozostałe Wynajem maszyn i urządzeń wraz z obsługą operatorską do prowadzenia robót z zakresu budownictwa oraz inżynierii wodnej i lądowej Wynajem dźwigów wraz z obsługą operatorską Wynajem koparek wraz z obsługą operatorską. Usługi zawodowe dotyczące architektury, inżynierii, budowy, prawa, księgowości oraz inne Usługi zawodowe dotyczące architektury, inżynierii, budowy, prawa, księgowości oraz inne Usługi doradcze dotyczące architektury, inżynierii, budowy i Usługi podobne. architektury i podobne Usługi projektowania architektonicznego Usługi inżynierii Usługi inżynierii doradczej oraz budowy Usługi inżynierii projektowej Różne usługi inżynieryjne. Strona 14

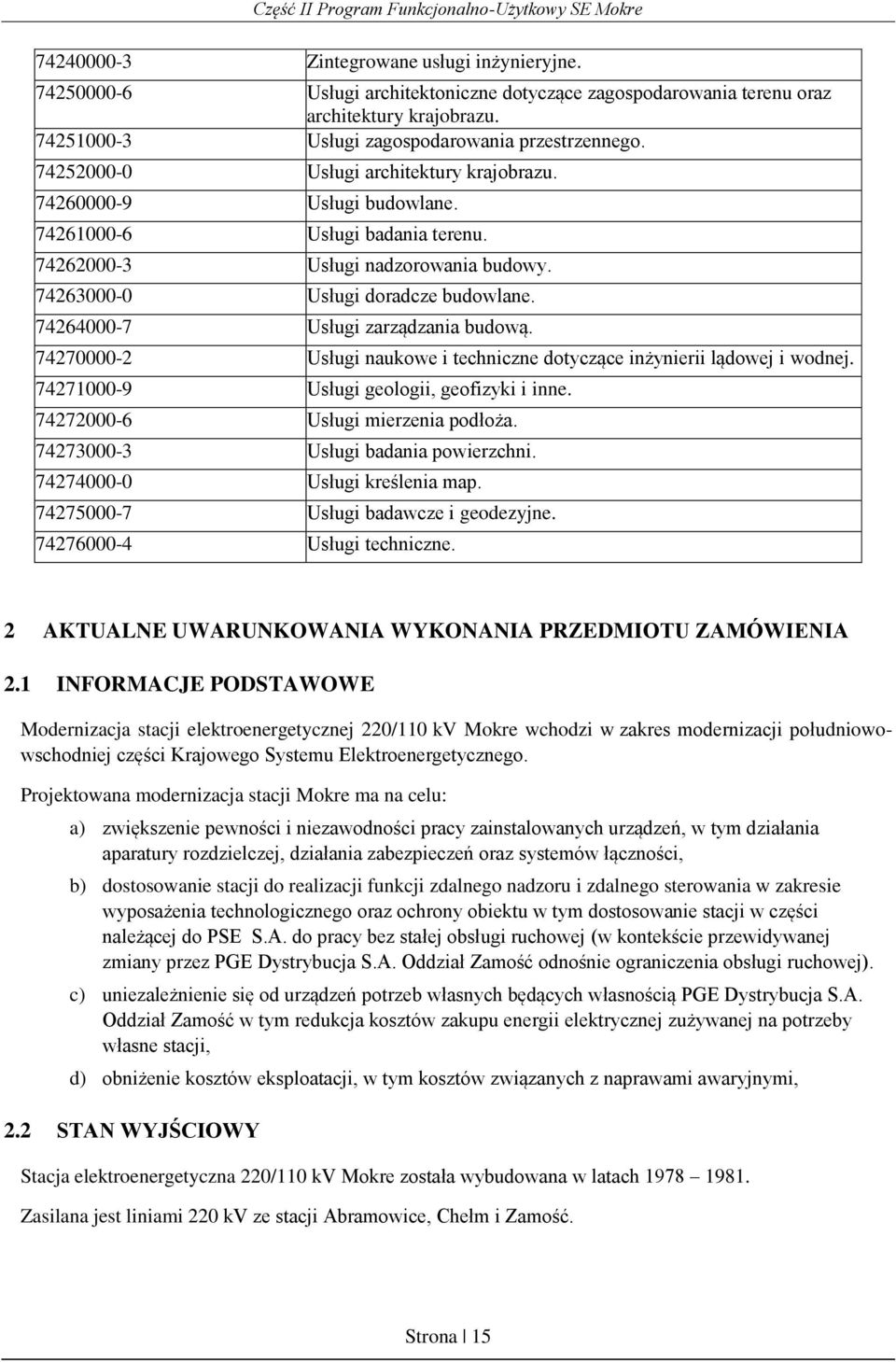

15 Zintegrowane usługi inżynieryjne Usługi architektoniczne dotyczące zagospodarowania terenu oraz architektury krajobrazu Usługi zagospodarowania przestrzennego Usługi architektury krajobrazu Usługi budowlane Usługi badania terenu Usługi nadzorowania budowy Usługi doradcze budowlane Usługi zarządzania budową Usługi naukowe i techniczne dotyczące inżynierii lądowej i wodnej Usługi geologii, geofizyki i inne Usługi mierzenia podłoża Usługi badania powierzchni Usługi kreślenia map Usługi badawcze i geodezyjne Usługi techniczne. 2 AKTUALNE UWARUNKOWANIA WYKONANIA PRZEDMIOTU ZAMÓWIENIA 2.1 INFORMACJE PODSTAWOWE Modernizacja stacji elektroenergetycznej 220/110 kv Mokre wchodzi w zakres modernizacji południowowschodniej części Krajowego Systemu Elektroenergetycznego. Projektowana modernizacja stacji Mokre ma na celu: a) zwiększenie pewności i niezawodności pracy zainstalowanych urządzeń, w tym działania aparatury rozdzielczej, działania zabezpieczeń oraz systemów łączności, b) dostosowanie stacji do realizacji funkcji zdalnego nadzoru i zdalnego sterowania w zakresie wyposażenia technologicznego oraz ochrony obiektu w tym dostosowanie stacji w części należącej do PSE S.A. do pracy bez stałej obsługi ruchowej (w kontekście przewidywanej zmiany przez PGE Dystrybucja S.A. Oddział Zamość odnośnie ograniczenia obsługi ruchowej). c) uniezależnienie się od urządzeń potrzeb własnych będących własnością PGE Dystrybucja S.A. Oddział Zamość w tym redukcja kosztów zakupu energii elektrycznej zużywanej na potrzeby własne stacji, d) obniżenie kosztów eksploatacji, w tym kosztów związanych z naprawami awaryjnymi, 2.2 STAN WYJŚCIOWY Stacja elektroenergetyczna 220/110 kv Mokre została wybudowana w latach Zasilana jest liniami 220 kv ze stacji Abramowice, Chełm i Zamość. Strona 15

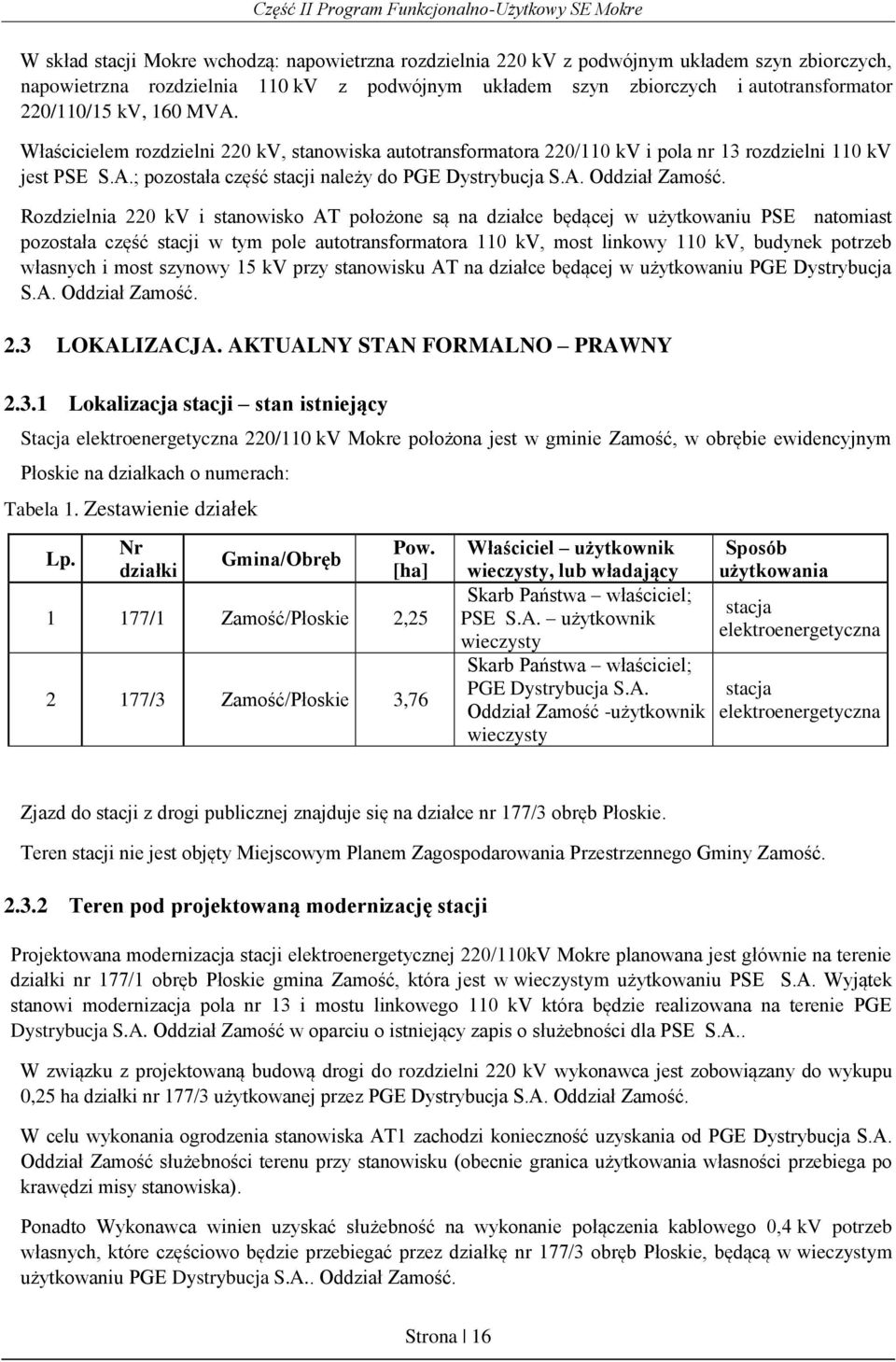

16 W skład stacji Mokre wchodzą: napowietrzna rozdzielnia 220 kv z podwójnym układem szyn zbiorczych, napowietrzna rozdzielnia 110 kv z podwójnym układem szyn zbiorczych i autotransformator 220/110/15 kv, 160 MVA. Właścicielem rozdzielni 220 kv, stanowiska autotransformatora 220/110 kv i pola nr 13 rozdzielni 110 kv jest PSE S.A.; pozostała część stacji należy do PGE Dystrybucja S.A. Oddział Zamość. Rozdzielnia 220 kv i stanowisko AT położone są na działce będącej w użytkowaniu PSE natomiast pozostała część stacji w tym pole autotransformatora 110 kv, most linkowy 110 kv, budynek potrzeb własnych i most szynowy 15 kv przy stanowisku AT na działce będącej w użytkowaniu PGE Dystrybucja S.A. Oddział Zamość. 2.3 LOKALIZACJA. AKTUALNY STAN FORMALNO PRAWNY Lokalizacja stacji stan istniejący Stacja elektroenergetyczna 220/110 kv Mokre położona jest w gminie Zamość, w obrębie ewidencyjnym Płoskie na działkach o numerach: Tabela 1. Zestawienie działek Lp. Nr działki Gmina/Obręb Pow. [ha] 1 177/1 Zamość/Płoskie 2, /3 Zamość/Płoskie 3,76 Właściciel użytkownik wieczysty, lub władający Skarb Państwa właściciel; PSE S.A. użytkownik wieczysty Skarb Państwa właściciel; PGE Dystrybucja S.A. Oddział Zamość -użytkownik wieczysty Sposób użytkowania stacja elektroenergetyczna stacja elektroenergetyczna Zjazd do stacji z drogi publicznej znajduje się na działce nr 177/3 obręb Płoskie. Teren stacji nie jest objęty Miejscowym Planem Zagospodarowania Przestrzennego Gminy Zamość Teren pod projektowaną modernizację stacji Projektowana modernizacja stacji elektroenergetycznej 220/110kV Mokre planowana jest głównie na terenie działki nr 177/1 obręb Płoskie gmina Zamość, która jest w wieczystym użytkowaniu PSE S.A. Wyjątek stanowi modernizacja pola nr 13 i mostu linkowego 110 kv która będzie realizowana na terenie PGE Dystrybucja S.A. Oddział Zamość w oparciu o istniejący zapis o służebności dla PSE S.A.. W związku z projektowaną budową drogi do rozdzielni 220 kv wykonawca jest zobowiązany do wykupu 0,25 ha działki nr 177/3 użytkowanej przez PGE Dystrybucja S.A. Oddział Zamość. W celu wykonania ogrodzenia stanowiska AT1 zachodzi konieczność uzyskania od PGE Dystrybucja S.A. Oddział Zamość służebności terenu przy stanowisku (obecnie granica użytkowania własności przebiega po krawędzi misy stanowiska). Ponadto Wykonawca winien uzyskać służebność na wykonanie połączenia kablowego 0,4 kv potrzeb własnych, które częściowo będzie przebiegać przez działkę nr 177/3 obręb Płoskie, będącą w wieczystym użytkowaniu PGE Dystrybucja S.A.. Oddział Zamość. Strona 16

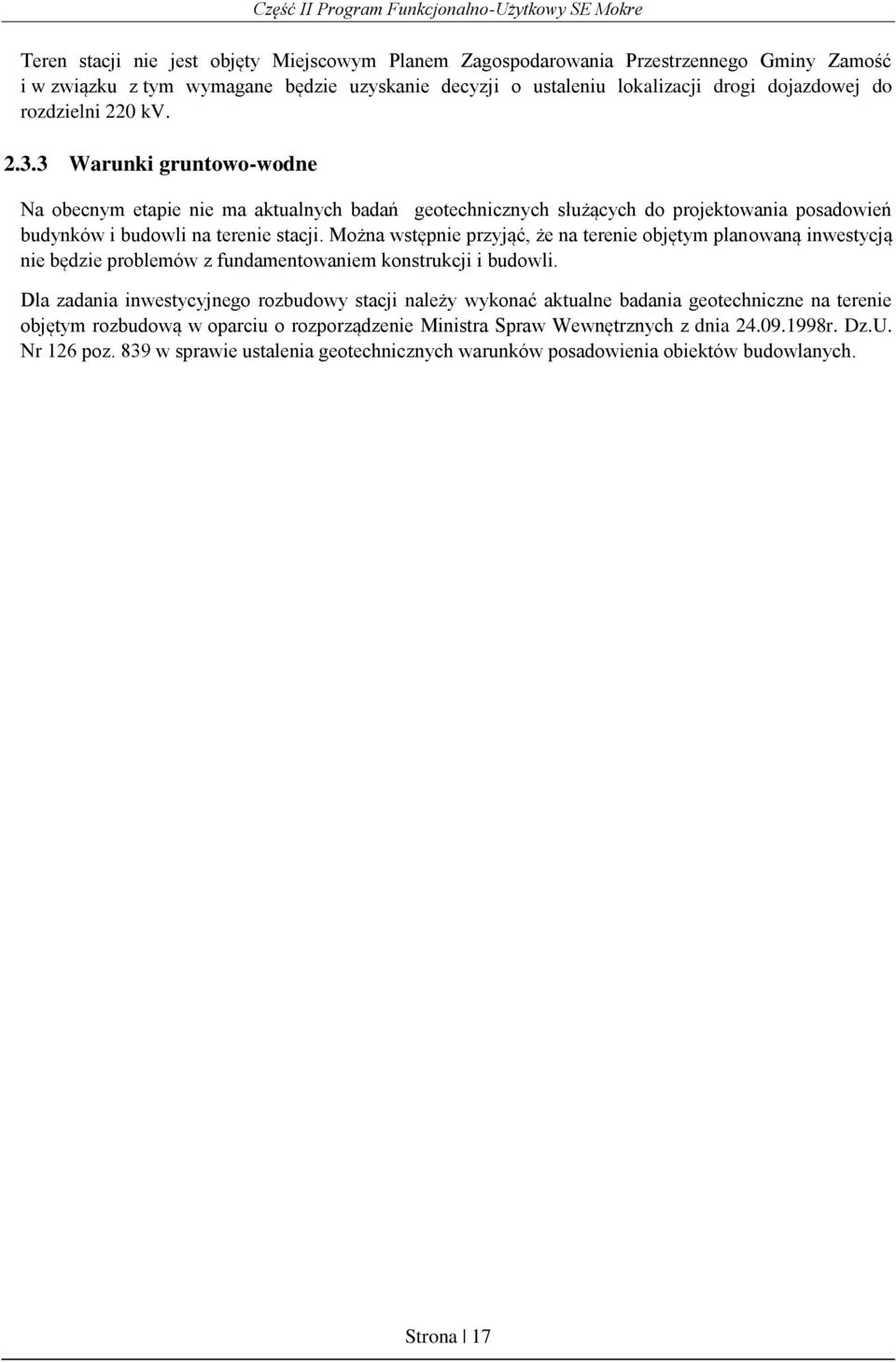

17 Teren stacji nie jest objęty Miejscowym Planem Zagospodarowania Przestrzennego Gminy Zamość i w związku z tym wymagane będzie uzyskanie decyzji o ustaleniu lokalizacji drogi dojazdowej do rozdzielni 220 kv Warunki gruntowo-wodne Na obecnym etapie nie ma aktualnych badań geotechnicznych służących do projektowania posadowień budynków i budowli na terenie stacji. Można wstępnie przyjąć, że na terenie objętym planowaną inwestycją nie będzie problemów z fundamentowaniem konstrukcji i budowli. Dla zadania inwestycyjnego rozbudowy stacji należy wykonać aktualne badania geotechniczne na terenie objętym rozbudową w oparciu o rozporządzenie Ministra Spraw Wewnętrznych z dnia r. Dz.U. Nr 126 poz. 839 w sprawie ustalenia geotechnicznych warunków posadowienia obiektów budowlanych. Strona 17

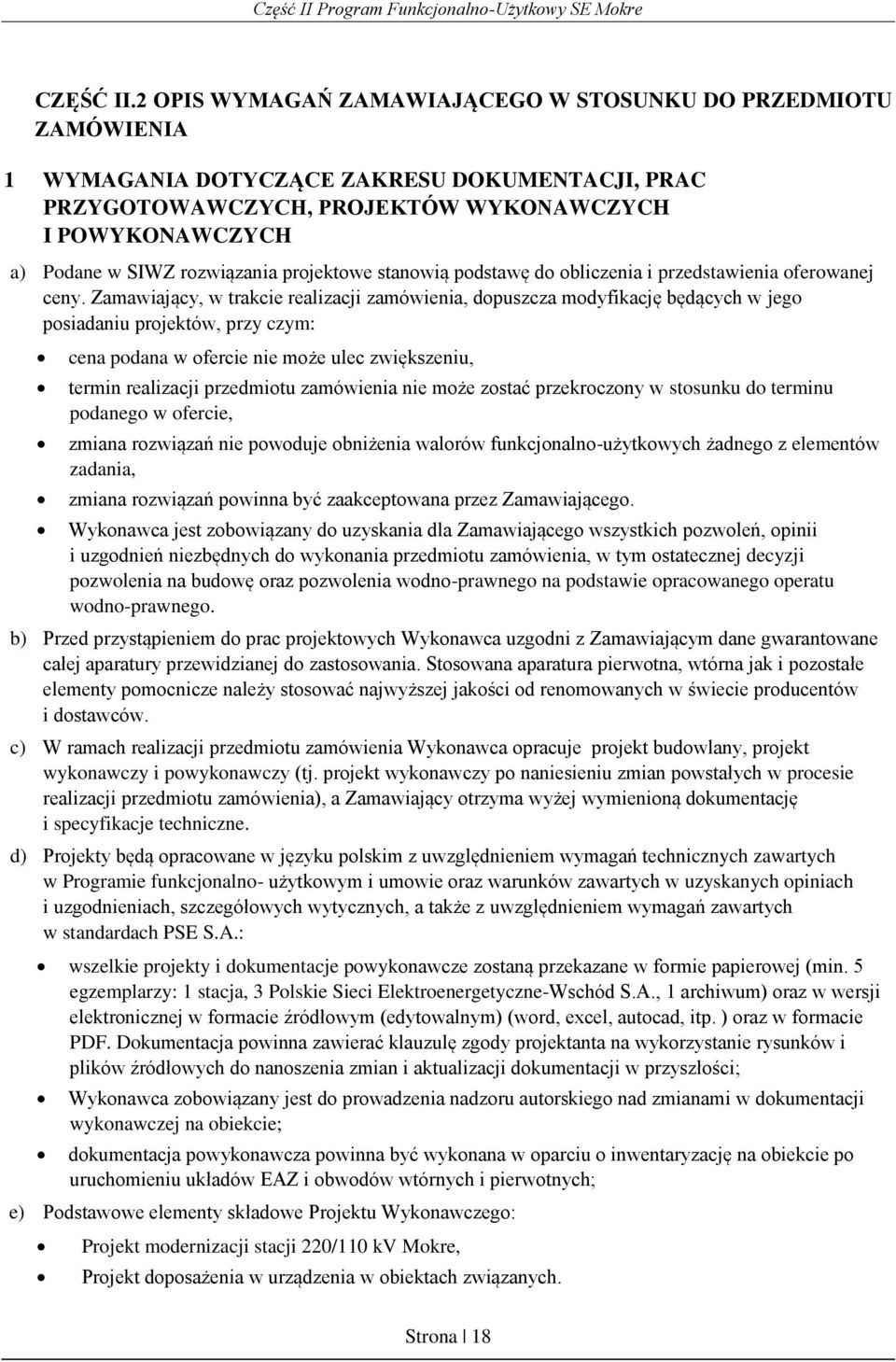

18 CZĘŚĆ II.2 OPIS WYMAGAŃ ZAMAWIAJĄCEGO W STOSUNKU DO PRZEDMIOTU ZAMÓWIENIA 1 WYMAGANIA DOTYCZĄCE ZAKRESU DOKUMENTACJI, PRAC PRZYGOTOWAWCZYCH, PROJEKTÓW WYKONAWCZYCH I POWYKONAWCZYCH a) Podane w SIWZ rozwiązania projektowe stanowią podstawę do obliczenia i przedstawienia oferowanej ceny. Zamawiający, w trakcie realizacji zamówienia, dopuszcza modyfikację będących w jego posiadaniu projektów, przy czym: cena podana w ofercie nie może ulec zwiększeniu, termin realizacji przedmiotu zamówienia nie może zostać przekroczony w stosunku do terminu podanego w ofercie, zmiana rozwiązań nie powoduje obniżenia walorów funkcjonalno-użytkowych żadnego z elementów zadania, zmiana rozwiązań powinna być zaakceptowana przez Zamawiającego. Wykonawca jest zobowiązany do uzyskania dla Zamawiającego wszystkich pozwoleń, opinii i uzgodnień niezbędnych do wykonania przedmiotu zamówienia, w tym ostatecznej decyzji pozwolenia na budowę oraz pozwolenia wodno-prawnego na podstawie opracowanego operatu wodno-prawnego. b) Przed przystąpieniem do prac projektowych Wykonawca uzgodni z Zamawiającym dane gwarantowane całej aparatury przewidzianej do zastosowania. Stosowana aparatura pierwotna, wtórna jak i pozostałe elementy pomocnicze należy stosować najwyższej jakości od renomowanych w świecie producentów i dostawców. c) W ramach realizacji przedmiotu zamówienia Wykonawca opracuje projekt budowlany, projekt wykonawczy i powykonawczy (tj. projekt wykonawczy po naniesieniu zmian powstałych w procesie realizacji przedmiotu zamówienia), a Zamawiający otrzyma wyżej wymienioną dokumentację i specyfikacje techniczne. d) Projekty będą opracowane w języku polskim z uwzględnieniem wymagań technicznych zawartych w Programie funkcjonalno- użytkowym i umowie oraz warunków zawartych w uzyskanych opiniach i uzgodnieniach, szczegółowych wytycznych, a także z uwzględnieniem wymagań zawartych w standardach PSE S.A.: wszelkie projekty i dokumentacje powykonawcze zostaną przekazane w formie papierowej (min. 5 egzemplarzy: 1 stacja, 3 Polskie Sieci Elektroenergetyczne-Wschód S.A., 1 archiwum) oraz w wersji elektronicznej w formacie źródłowym (edytowalnym) (word, excel, autocad, itp. ) oraz w formacie PDF. Dokumentacja powinna zawierać klauzulę zgody projektanta na wykorzystanie rysunków i plików źródłowych do nanoszenia zmian i aktualizacji dokumentacji w przyszłości; Wykonawca zobowiązany jest do prowadzenia nadzoru autorskiego nad zmianami w dokumentacji wykonawczej na obiekcie; dokumentacja powykonawcza powinna być wykonana w oparciu o inwentaryzację na obiekcie po uruchomieniu układów EAZ i obwodów wtórnych i pierwotnych; e) Podstawowe elementy składowe Projektu Wykonawczego: Projekt modernizacji stacji 220/110 kv Mokre, Projekt doposażenia w urządzenia w obiektach związanych. Strona 18

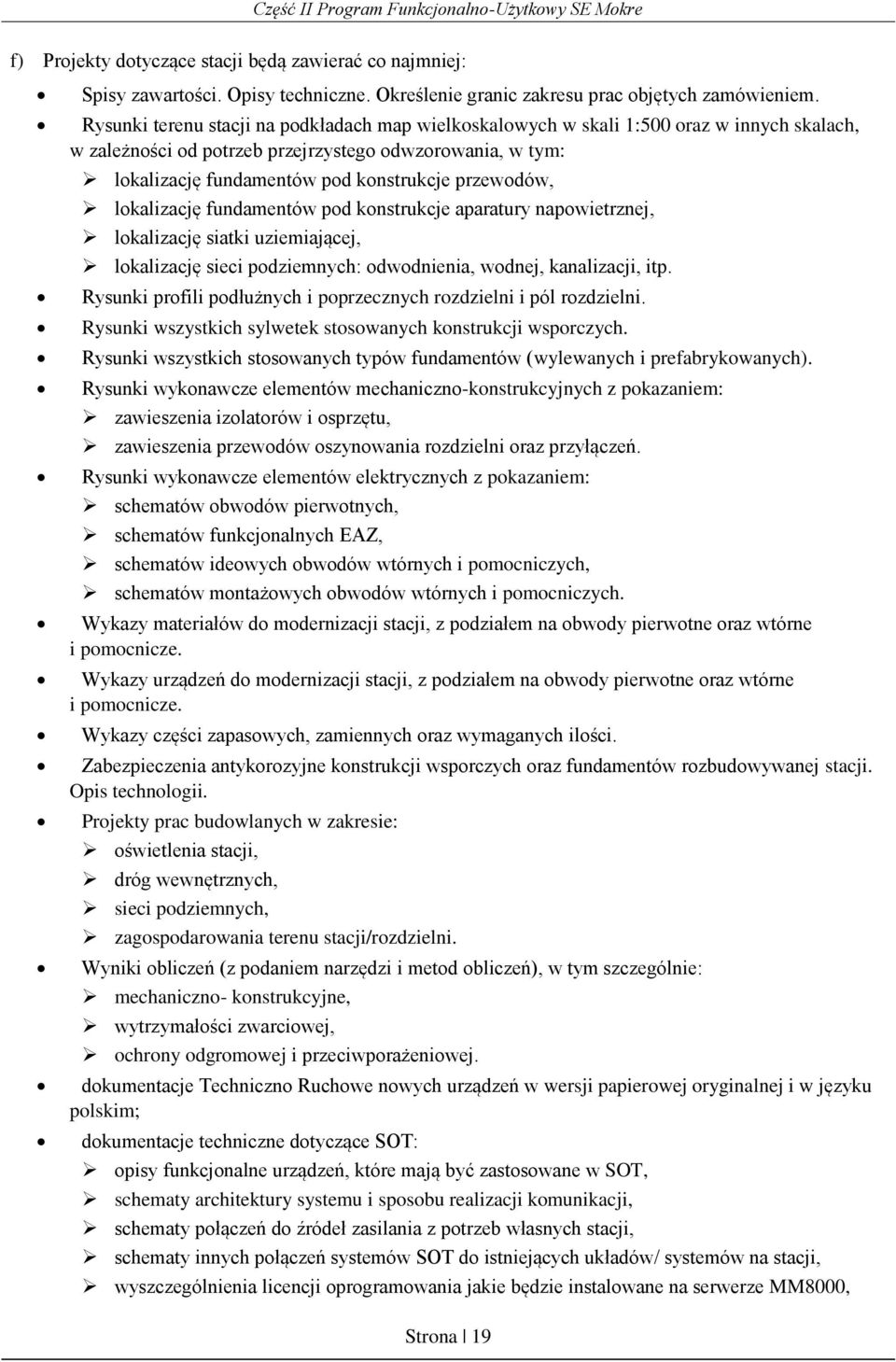

19 f) Projekty dotyczące stacji będą zawierać co najmniej: Spisy zawartości. Opisy techniczne. Określenie granic zakresu prac objętych zamówieniem. Rysunki terenu stacji na podkładach map wielkoskalowych w skali 1:500 oraz w innych skalach, w zależności od potrzeb przejrzystego odwzorowania, w tym: lokalizację fundamentów pod konstrukcje przewodów, lokalizację fundamentów pod konstrukcje aparatury napowietrznej, lokalizację siatki uziemiającej, lokalizację sieci podziemnych: odwodnienia, wodnej, kanalizacji, itp. Rysunki profili podłużnych i poprzecznych rozdzielni i pól rozdzielni. Rysunki wszystkich sylwetek stosowanych konstrukcji wsporczych. Rysunki wszystkich stosowanych typów fundamentów (wylewanych i prefabrykowanych). Rysunki wykonawcze elementów mechaniczno-konstrukcyjnych z pokazaniem: zawieszenia izolatorów i osprzętu, zawieszenia przewodów oszynowania rozdzielni oraz przyłączeń. Rysunki wykonawcze elementów elektrycznych z pokazaniem: schematów obwodów pierwotnych, schematów funkcjonalnych EAZ, schematów ideowych obwodów wtórnych i pomocniczych, schematów montażowych obwodów wtórnych i pomocniczych. Wykazy materiałów do modernizacji stacji, z podziałem na obwody pierwotne oraz wtórne i pomocnicze. Wykazy urządzeń do modernizacji stacji, z podziałem na obwody pierwotne oraz wtórne i pomocnicze. Wykazy części zapasowych, zamiennych oraz wymaganych ilości. Zabezpieczenia antykorozyjne konstrukcji wsporczych oraz fundamentów rozbudowywanej stacji. Opis technologii. Projekty prac budowlanych w zakresie: oświetlenia stacji, dróg wewnętrznych, sieci podziemnych, zagospodarowania terenu stacji/rozdzielni. Wyniki obliczeń (z podaniem narzędzi i metod obliczeń), w tym szczególnie: mechaniczno- konstrukcyjne, wytrzymałości zwarciowej, ochrony odgromowej i przeciwporażeniowej. dokumentacje Techniczno Ruchowe nowych urządzeń w wersji papierowej oryginalnej i w języku polskim; dokumentacje techniczne dotyczące SOT: opisy funkcjonalne urządzeń, które mają być zastosowane w SOT, schematy architektury systemu i sposobu realizacji komunikacji, schematy połączeń do źródeł zasilania z potrzeb własnych stacji, schematy innych połączeń systemów SOT do istniejących układów/ systemów na stacji, wyszczególnienia licencji oprogramowania jakie będzie instalowane na serwerze MM8000, Strona 19

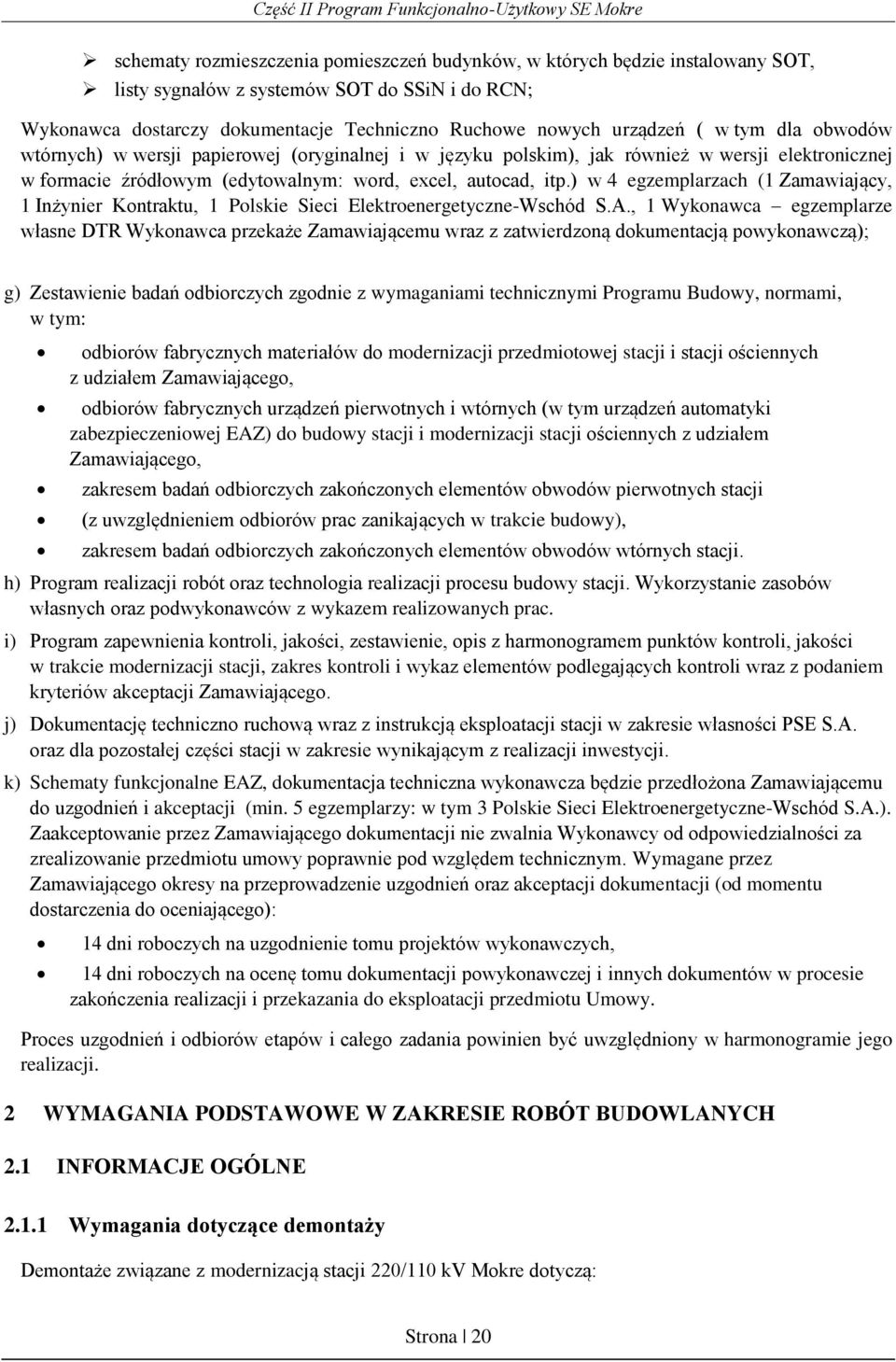

20 schematy rozmieszczenia pomieszczeń budynków, w których będzie instalowany SOT, listy sygnałów z systemów SOT do SSiN i do RCN; Wykonawca dostarczy dokumentacje Techniczno Ruchowe nowych urządzeń ( w tym dla obwodów wtórnych) w wersji papierowej (oryginalnej i w języku polskim), jak również w wersji elektronicznej w formacie źródłowym (edytowalnym: word, excel, autocad, itp.) w 4 egzemplarzach (1 Zamawiający, 1 Inżynier Kontraktu, 1 Polskie Sieci Elektroenergetyczne-Wschód S.A., 1 Wykonawca egzemplarze własne DTR Wykonawca przekaże Zamawiającemu wraz z zatwierdzoną dokumentacją powykonawczą); g) Zestawienie badań odbiorczych zgodnie z wymaganiami technicznymi Programu Budowy, normami, w tym: odbiorów fabrycznych materiałów do modernizacji przedmiotowej stacji i stacji ościennych z udziałem Zamawiającego, odbiorów fabrycznych urządzeń pierwotnych i wtórnych (w tym urządzeń automatyki zabezpieczeniowej EAZ) do budowy stacji i modernizacji stacji ościennych z udziałem Zamawiającego, zakresem badań odbiorczych zakończonych elementów obwodów pierwotnych stacji (z uwzględnieniem odbiorów prac zanikających w trakcie budowy), zakresem badań odbiorczych zakończonych elementów obwodów wtórnych stacji. h) Program realizacji robót oraz technologia realizacji procesu budowy stacji. Wykorzystanie zasobów własnych oraz podwykonawców z wykazem realizowanych prac. i) Program zapewnienia kontroli, jakości, zestawienie, opis z harmonogramem punktów kontroli, jakości w trakcie modernizacji stacji, zakres kontroli i wykaz elementów podlegających kontroli wraz z podaniem kryteriów akceptacji Zamawiającego. j) Dokumentację techniczno ruchową wraz z instrukcją eksploatacji stacji w zakresie własności PSE S.A. oraz dla pozostałej części stacji w zakresie wynikającym z realizacji inwestycji. k) Schematy funkcjonalne EAZ, dokumentacja techniczna wykonawcza będzie przedłożona Zamawiającemu do uzgodnień i akceptacji (min. 5 egzemplarzy: w tym 3 Polskie Sieci Elektroenergetyczne-Wschód S.A.). Zaakceptowanie przez Zamawiającego dokumentacji nie zwalnia Wykonawcy od odpowiedzialności za zrealizowanie przedmiotu umowy poprawnie pod względem technicznym. Wymagane przez Zamawiającego okresy na przeprowadzenie uzgodnień oraz akceptacji dokumentacji (od momentu dostarczenia do oceniającego): 14 dni roboczych na uzgodnienie tomu projektów wykonawczych, 14 dni roboczych na ocenę tomu dokumentacji powykonawczej i innych dokumentów w procesie zakończenia realizacji i przekazania do eksploatacji przedmiotu Umowy. Proces uzgodnień i odbiorów etapów i całego zadania powinien być uwzględniony w harmonogramie jego realizacji. 2 WYMAGANIA PODSTAWOWE W ZAKRESIE ROBÓT BUDOWLANYCH 2.1 INFORMACJE OGÓLNE Wymagania dotyczące demontaży Demontaże związane z modernizacją stacji 220/110 kv Mokre dotyczą: Strona 20

21 a) rozdzielni 220 kv w zakresie obwodów pierwotnych i wtórnych; b) zasilania potrzeb własnych; c) istniejącej kraty uziemiającej na terenie PSE S.A.; d) oświetlenia na terenie PSE S.A.; e) infrastruktury na terenie PSE S.A. Aparaty nieprzeznaczone do powtórnego wykorzystania należy zutylizować, za wyjątkiem uziemników 220 kv które należy zmagazynować. Badania urządzeń przekazywanych na Magazynu rezerw PSE S.A, powinny być przeprowadzane zgodnie z obowiązującymi instrukcjami i zawierać, w zależności od rodzaju urządzenia, m.in.: oględziny zewnętrzne /szczelność, korozja, wyciek oleju, uszkodzone lub brakujące elementy/, informacje dodatkowe: identyfikacja typu i parametrów technicznych, fotografia całego urządzenia i tabliczki znamionowej, wymiary zewnętrzne, kompletność urządzenia /w przypadku braku kompletności należy wyszczególnić brakujące elementy/, pomiar rezystancji izolacji uzwojeń pierwotnych i wtórnych, dla urządzeń z izolacją olejową- badania DGA wykonane z próbki pobranej przed demontażem urządzenia. pomiar współczynnika stratności dielektrycznej i pojemności. Po przeprowadzeniu badań należy: urządzenia zabezpieczyć przed wilgocią do dalszego przechowywania/składowania /np. przepusty/ i przygotować do transportu /w uzasadnionych przypadkach/, na potrzeby transportu określić masę własną urządzenia, rodzaj opakowania (podstawa, wysokość), opisać zewnętrznie skrzynie/opakowania/itp. typem i numerem fabrycznym urządzenia /w przypadku zakwalifikowania do rezerwy magazynowej/. Sporządzenie (w 1 egz.) protokołów oddzielnie dla każdej sztuki urządzenia przekazywanego do Magazynu rezerw PSE S.A., w zależności od jego rodzaju, zawierających m.in,: jego parametry: nazwę, typ, napięcie, nr fabryczny, parametry techniczne, klasę, moc, czynnik izolacyjny, rok produkcji, producent, masę, wymiary zewnętrzne na potrzeby transportu (podstawa, wysokość lub wymiarów skrzyni), informacji o stanie technicznym na podstawie oględzin, wyników pomiarów, zamieszczenia zdjęcia tabliczki znamionowej i całego urządzenia, sformułowaniem wniosku końcowego z oceną, czy aparatura spełnia lub nie wymagane przepisami parametry i kwalifikuje się lub nie do dalszej eksploatacji. W przypadku brakujących elementów należy je określić i ocenić czy urządzenie można zakwalifikować do ewentualnej naprawy z podaniem czynności do wykonania /np. uszczelnienie/ lub stwierdzeniem o przeznaczeniu do utylizacji, na płycie CD lub DVD sporządzenie skanów protokołów(.pdf). Do Magazynu rezerw PSE S.A. przyjmowane są tylko urządzenia sprawne z kompletem aktualnych protokołów badań diagnostycznych łub zgodnie z decyzją DE niesprawne, np. do remontu, jako urządzenia deficytowe na rynku Przygotowanie terenu budowy. Ogrodzenia tymczasowe Stacja podczas modernizacji będzie się stale znajdowała pod napięciem. W związku z tym miejsca prowadzenia prac budowlanych należy wygrodzić od pozostałej części stacji, znajdującej się pod napięciem, Strona 21

22 w sposób zapewniający bezpieczeństwo pracujących ludzi i sprzętu. Obiekty budowlane, drogi, kanały kablowe i trasy infrastruktury podziemnej powinny zostać wytyczone i oznakowane Zaplecze dla potrzeb Wykonawcy Zaplecze dla Wykonawcy musi być zlokalizowane poza terenem ruchu elektrycznego. Miejsce na zaplecze budowy wskaże Inwestor. Na terenie zaplecza powinno znaleźć się następujące wyposażenie: łączność telefoniczna i fax, ksero, drukarka A3, łączność komputerowa, zaplecze socjalne dla brygad budowlanych z sanitariatami i szatniami, itp. Wykonawca określi wielkość dostawy energii elektrycznej potrzebnej w trakcie modernizacji stacji. Organizacja funkcjonalna zaplecza powinna spełniać wymagania przepisów bhp. Wykonanie zasilania placu budowy wraz z opomiarowaniem należy do obowiązków Wykonawcy Organizacja robót budowlanych. Organizacja ruchu drogowego. Ogrodzenia tymczasowe Organizacja robót budowlanych musi być dostosowana do harmonogramów wyłączeń oraz oddawania poszczególnych obiektów i podłączania ich pod napięcie. Wykonawca w oparciu o załączony w PF-U harmonogram planowanych wyłączeń potrzebnych do realizacji tej inwestycji opracuje i załączy do Umowy, jako załącznik harmonogram wyłączeń uzgodniony z Zamawiającym Organizacji robót dokonuje Wykonawca w porozumieniu z Zamawiającym. Wykonawca w porozumieniu z Zamawiającym opracuje projekt organizacji ruchu drogowego na terenie budowy oraz wyznacza trasy przejazdu i przejścia. Drogi transportowe oraz ciągi piesze muszą być wygrodzone i odpowiednio oznakowane Ochrona środowiska Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robót niezbędne przepisy dotyczące ochrony środowiska naturalnego. W okresie trwania modernizacji i wykonywania robót wykończeniowych Wykonawca będzie: utrzymywać teren budowy i wykopy w stanie bez wody stojącej, podejmować wszelkie konieczne kroki mające na celu stosowanie się do przepisów i norm dotyczących ochrony środowiska na terenie i wokół terenu budowy oraz będzie unikać uszkodzeń lub uciążliwości dla osób lub własności społecznej, a wynikających ze skażenia, hałasu lub innych przyczyn powstałych w następstwie jego sposobu działania. Stosując się do tych wymagań, Wykonawca będzie miał szczególny wzgląd na lokalizację baz, warsztatów, magazynów, składowisk, ukopów i dróg dojazdowych oraz zapewni środki ostrożności przed: zanieczyszczeniem zbiorników i cieków wodnych płynami lub substancjami toksycznymi, zanieczyszczeniem powietrza pyłami i gazami, możliwością powstania pożaru. W okresie budowy powstaną odpady materiałów z rozbiórki oraz użytych do prac montażowych i budowlanych. W związku z wykonywaniem prac modernizacyjnych, w czasie których powstaną odpady: Strona 22

23 Wykonawca stanie się wytwórcą odpadów na mocy Ustawy o odpadach z dnia 14 grudnia 2012 r. (Dz. U. z dnia 8 stycznia 2013 r., poz. 21), Wykonawca spełni wymagania nałożone na wytwórcę odpadów zawarte ww. Ustawie, w nałożonych przez nią terminach, Wykonawca przedłoży stosowne dokumenty potwierdzające spełnienie wymagań pkt.1 i 2 oraz dokumenty potwierdzające przekazanie, zagospodarowanie lub utylizację powstałych w czasie prac odpadów zgodnie z obowiązującym w tym zakresie prawem, uzyskane decyzje oraz ww. dokumenty będą stanowiły załącznik do dokumentacji odbiorczej przekazywanej Zamawiającemu. Planowane przedsięwzięcie nie jest zaliczane do mogących znacząco oddziaływać na środowisko, zgodnie z ustawą z dnia 3 października 2008 r. o udostępnianiu informacji o środowisku i jego ochronie, udziale społeczeństwa w ochronie środowiska oraz o ocenach oddziaływania na środowisko (Dz. U. Nr 199, poz. 1227). Dla planowanego zakresu robót nie jest konieczne wykonanie raportu oddziaływania przedsięwzięcia na środowisko zakres prac modernizacyjnych nie wprowadzi zmiany oddziaływania stacji na środowisko. Wykonawca zobowiązany jest do opracowania dokumentów i opracowań niezbędnych do otrzymania decyzji o środowiskowych uwarunkowaniach Zabezpieczenie interesów osób trzecich Wykonawca jest odpowiedzialny za zabezpieczenia interesów osób trzecich i ewentualne roszczenia Warunki bezpieczeństwa pracy Wykonawca, bezpośrednio przed wejściem na budowę, opracuje Plan bezpieczeństwa i ochrony zdrowia na podstawie informacji BIOZ. Przed przystąpieniem do robót wszyscy pracownicy muszą zostać przeszkoleni i pouczeni o zasadach poruszania się i pracy na terenie budowy w obiekcie elektroenergetycznym oraz wyposażeni w odzież ochronną i pozostały sprzęt ochrony osobistej, tj. kaski, rękawice, okulary ochronne itp. wynikające ze specyfiki prowadzenia różnego rodzaju robót budowlano-montażowych. Na teren stacji będą wpuszczane samochody ciężarowe przywożące materiały budowlane oraz aparaturę i odwożące elementy pochodzące z demontaży, które będą mogły się poruszać tylko po wyznaczonych trasach. W samochodach opuszczających teren stacji, przed wyjazdem na drogę publiczną, każdorazowo należy oczyścić koła i podwozie. Z uwagi na prowadzenie prac w sąsiedztwie linii NN i urządzeń stacji elektroenergetycznej, będących pod napięciem, w trakcie realizacji inwestycji należy zachować szczególną ostrożność, a wszelkie prace prowadzić pod ścisłym nadzorem służb BHP Inwestora i Wykonawcy. Szczególnej ostrożności prowadzenia prac wymagają prace związane z wprowadzeniem sprzętu mechanizowanego. Szczególną uwagę należy zwracać na pracę dźwigów samobieżnych, z uwagi na będące pod napięciem urządzenia. Część prac będzie zaliczana do prac na wysokości, dla których obowiązują stosowne wymagania i ograniczenia, np. pogodowe. Instalacje elektryczne dla potrzeb budowy muszą odpowiadać PN-IEC :2010. Strona 23

24 2.1.8 Komunikacja społeczna Program komunikacji społecznej Część II Program Funkcjonalno-Użytkowy SE Mokre 1) W ciągu 60 dni od dnia podpisania umowy Wykonawca przedstawi uzgodniony z Zamawiającym i Inżynierem Kontraktu Program Komunikacji Społecznej (zwany dalej PKS), który będzie realizowany w trakcie przygotowania i realizacji inwestycji. 2) Wykonawca jest odpowiedzialny za realizację uzgodnionego PKS. 3) Wykonawca w trakcie realizacji PKS może dokonywać w nim zmian po ich uzgodnieniu z Inżynierem Kontraktu i Zamawiającym. 4) Zakres PKS powinien być dostosowany do zakresu inwestycji, jej specyfiki, regionu, na którym będzie realizowana i wszystkich innych uwarunkowań, jakie powinny być brane pod uwagę. 5) PKS powinien zawierać aktualną analizę otoczenia inwestycji i identyfikację szans i zagrożeń jej realizacji. Wytyczne do opracowania PKS zawarto w Załączniku 1 (Zawartość Programu Komunikacji Społecznej). 6) Wykonawca ma obowiązek prowadzić działania informacyjne i promocyjne skierowane do opinii publicznej w trakcie realizacji projektu, do czasu jego zakończenia. 7) W trakcie realizacji PKS Wykonawca stosuje narzędzia komunikacji społecznej, w sposób zgodny z Załącznikiem 2 Narzędzia oraz formy działań w obszarze komunikacji społecznej. 8) Wykonawca może stosować również inne narzędzia komunikacji społecznej niż wymienione w ww. Załączniku pod warunkiem, że zostały one przedstawione i opisane w uzgodnionym PKS. 9) Wykonawca jest zobowiązany do przedstawiania, raz w miesiącu, raportu z działań komunikacji społecznej prowadzonych w ramach PKS. 10) Wykonawca jest zobowiązany do sporządzania raz w miesiącu raportu z monitoringu prasy i publikacji poświęconych inwestycji, który stanowi załącznik do raportu z działań komunikacji społecznej. 11) W przypadku wystąpienia protestów (konfliktów społecznych) Wykonawca stosuje się do zapisów p. 12 Załącznika 2. 12) W ciągu 30 dni po zakończeniu realizacji inwestycji, Wykonawca jest zobowiązany do przedstawienia raportu końcowego z komunikacji społecznej, w którym m.in. określa stopień realizacji celów komunikacji, co zrobiono, a czego nie udało się osiągnąć, jakie podjęto kroki, aby uniknąć lub rozwiązać konflikty społeczne oraz rekomendacje w zakresie komunikacji dla kolejnych inwestycji. 13) Do realizacji działań w zakresie komunikacji społecznej Wykonawca zatrudni zespół specjalistów/firmę gwarantujący przeprowadzenie skutecznych działań w tym zakresie w ramach prowadzonej inwestycji. 14) Za dobór specjalistów i realizowane przez nich zadania w zakresie komunikacji społecznej odpowiada Wykonawca. 15) PKS powinien być opracowany w podziale na etapy realizacji inwestycji wraz z podaniem kosztów poszczególnych działań w tym zakresie (Tab. Nr 30). 16) Zamawiający powoła do dokonywania czynności odbiorowych Komisję Odbioru Komunikacji Społecznej (KOKS). 17) Wytyczne do odbioru prac komunikacji społecznej zostaną przekazane Wykonawcy w terminie 20 dni od dnia przekazania Zamawiającemu uzgodnionego PKS. Strona 24
