1 AnyRidge System implantologiczny XXI wieku

2 0/03 AnyRidge Przeprowadź leczenie implantologiczne w skróconym czasie do 1/3, dzięki natychmiastowej stabilizacji i maksymalnej retencji implantu w kości. Implanty AnyRidge dzięki innowacyjnej budowie gwintu, są zaprojektowane tak aby przy minimalnej ingerencji w obrębie grzbietowej kości wyrostka zębodołowego oraz tkanek miękkich uzyskać wysoką stabilizację pierwotną implantu i lepszy efekt estetyczny dla Pacjenta nawet przy najbardziej wymagających zastosowaniach. Szeroki wybór rozmiarów implantów AnyRidge pozwoli Tobie dopasować odpowiedni implant do warunków kostnych w jamie ustnej Pacjenta. Implanty te dostępne są w trzech średnicach rdzeni i 10 średnicach zewnętrznych gwintu. Dzięki swojej budowie delikatnie i łatwo wcinają się w kość jednocześnie ją kondensując. Dzieki AnyRidge otrzymujesz narzędzie umożliwiające progresywną kondensację kości i ekspansję wyrostka zębodołowego, uzyskanie maksymalnej odporności na siły ściskające przy minimalizacji tworzenia sił poprzecznych. Unikalna powierzchnia Xpeed jest na każdym implancie. Jej sposób tworzenia w celu uzyskania matrycy kostnej na poziomie nano zapewnia szybką i silną integrację implantu. I co najważniejsze, implany AnyRidge zapewniają lepsze doświadczenie leczenia implantologicznego zarówno dla lekarza jak i dla Pacjenta. Spis treści Powierzchnia implantu 04 Charakterystyka i zalety - Chirurgia 05 - Protetyka 06 - Stabilność 07 AnyRidge Implant - Implant / Wymiar 08 / Rozmiar 09 / Opakowanie 1 - Śruba zamykająca i śruba gojąca 13 AnyRidge Wybór łączników - Protetyka z poziomu implantu 16 - Protetyka z poziomu łącznika / Protetyka na łączniku Solid 4 / Protetyka na łączniku 9 / Protetyka na łączniku Multi-unit 33 / Protetyka na łączniku Flat 39 - Protezy overdenture / System Meg-Rhein 4 - Zestaw łączników próbnych 46 AnyRidge Kasety chirurgiczne 47 - Zestaw protetyczny 53 - Zestaw BonEx 55 - Zestaw Bone Profile 56 Narzędzia dodatkowe - i-gen 59 - MEG-TORQ / MEGA ISQ 61 - EZ Seal 6 - Zestaw Przewodnik wczesnego obciążenia implantów AnyRidge 68 Budowa Dostępne różne wysokości łącznika 4.0,, 7.0, 9.0mm dla twojej wygody Swoboda 1mm 1mm frezowalny brzeg daje swobodę dla odbudowy protetycznej bez zmian wymiaru policzkowo-językowego Biologiczna linia S Biologiczna linia S zapewnia naturalnie wyglądający profil wyłaniania Maksymalna ochrona kości korowej Ważne dla estetyki i długoterminowej prognozy Budowa stożkowa Łatwość wprowadzania i zawsze gwarancja wspaniałej stabilizacji pierwotnej Mała ale wytrzymała śruba łącznika 1.8mm Grubsza ściana łącznika Korzystniejsze przy opracowywaniu Różna zbieżność ścian w zależności od średnicy łącznika Różna zbieżność ścian w zależności od średnicy łącznika (8, 10, 1, 14 ) Większa średnica ma większą zbieżność ścian! Różne wysokości przezdziąsłowe, 3, 4, 5mm Jedno połączenie Ten sam rozmiar łącznika może być użyty na różnych średnicach implantów Możliwe użycie większej średnicy implantu Przy węższym wyrostku Silne samogwintowanie przy braku tnących krawędzi Ostrzejsze wypustki przechodzą przez kość płynnie poszerzając ją stopniowo Brak chwiejności na stoku kości korowej przy implantacjach natychmiastowych w przednim odcinku Mała średnica wierzchołkowa Większa średnica implantu przy mniejszej preparacji otworu (mniej inwazyjna chirurgia) Ważne aby zachować biologię tkanki twardej i miękkiej

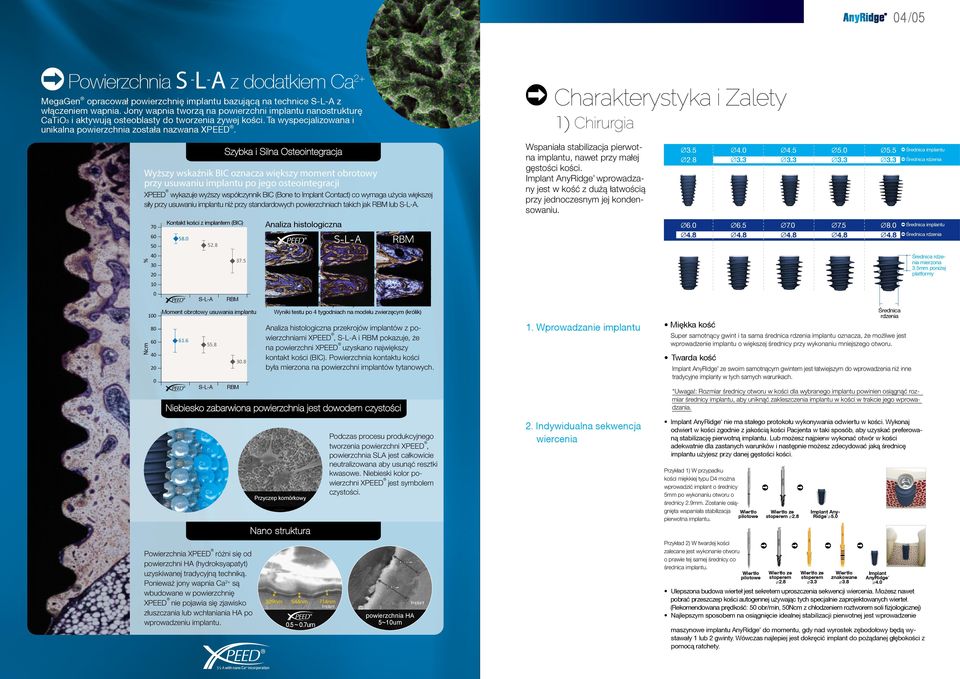

3 AnyRidge 04 /05 Powierzchnia S A z dodatkiem Ca Charakterystyka i Zalety MegaGen opracowa³ powierzchniê implantu bazuj¹c¹ na technice S--A z w³¹czeniem wapnia. Jony wapnia tworz¹ na powierzchni implantu nanostrukturê CaTiO3 i aktywuj¹ osteoblasty do tworzenia ywej kości. Ta wyspecjalizowana i unikalna powierzchnia zosta³a nazwana XPEED. 1) Chirurgia Szybka i Silna Osteointegracja Wyższy wskaźnik BIC oznacza większy moment obrotowy przy usuwaniu implantu po jego osteointegracji 60 Kontakt kości z implantem (BIC) 58.0 % 50 Analiza histologiczna S--A S--A RBM Moment obrotowy usuwania implantu Ncm S--A RBM implantu implantu rdzenia rdzenia 1. Wprowadzanie implantu Miękka kość Super samotnący gwint i ta sama średnica rdzenia implantu oznacza, że możliwe jest wprowadzenie implantu o większej średnicy przy wykonaniu mniejszego otworu. Twarda kość Implant AnyRidge ze swoim samotnącym gwintem jest łatwiejszym do wprowadzenia niż inne tradycyjne implanty w tych samych warunkach. RBM *Uwaga!: Rozmiar średnicy otworu w kości dla wybranego implantu powinien osiągnąć rozmiar średnicy implantu, aby uniknąć zakleszczenia implantu w kości w trakcie jego wprowadzania. Niebiesko zabarwiona powierzchnia jest dowodem czystości Przyczep komórkowy rdzenia rdzenia mierzona 3.5mm poniżej platformy Wyniki testu po 4 tygodniach na modelu zwierzêcym (królik) Analiza histologiczna przekrojów implantów z po wierzchniami XPEED, S--A i RBM pokazuje, że na powierzchni XPEED uzyskano największy kontakt kości (BIC). Powierzchnia kontaktu kości była mierzona na powierzchni implantów tytanowych Analiza histologiczna przekrojów implantów z powierzchniami XPEED, S--A i RBM pokazuje, że na powierzchni XPEED uzyskano największy kontakt kości (BIC). Powierzchnia kontaktu kości była mierzona na powierzchni implantów tytanowych XPEED wykazuje wyższy współczynnik BIC (Bone to Implant Contact) co wymaga użycia większej siły przy usuwaniu implantu niż przy standardowych powierzchniach takich jak RBM lub S--A. 70 Wspaniała stabilizacja pierwotna implantu, nawet przy małej gęstości kości. Implant AnyRidge wprowadzany jest w kość z dużą łatwością przy jednoczesnym jej kondensowaniu. Podczas procesu produkcyjnego tworzenia powierzchni XPEED, powierzchnia SA jest całkowicie neutralizowana aby usunąć resztki kwasowe. Niebieski kolor po wierzchni XPEED jest symbolem czystości.. Indywidualna sekwencja wiercenia Implant AnyRidge nie ma stałego protokołu wykonywania odwiertu w kości. Wykonaj odwiert w kości zgodnie z jakością kości Pacjenta w taki sposób, aby uzyskać preferowaną stabilizację pierwotną implantu. ub możesz najpierw wykonać otwór w kości adekwatnie dla zastanych warunków i następnie możesz zdecydować jaką średnicę implantu użyjesz przy danej gęstości kości. Przykład 1) W przypadku kości miękkiej typu D4 można wprowadzić implant o średnicy 5mm po wykonaniu otworu o średnicy.9mm. Zostanie osiągnięta wspaniała stabilizacja Wiertło pilotowe pierwotna implantu. Wiertło ze stoperem.8 Implant AnyRidge 5.0 Nano struktura Przykład ) W twardej kości zalecane jest wykonanie otworu o prawie tej samej średnicy co średnica implantu. Powierzchnia XPEED różni się od powierzchni HA (hydroksyapatyt) uzyskiwanej tradycyjną techniką. Ponieważ jony wapnia Ca+ są wbudowane w powierzchnię XPEED nie pojawia się zjawisko złuszczania lub wchłaniania HA po wprowadzeniu implantu. S--A with nano Ca+ incorporation Implant 0.5 ~ 0.7um Implant powierzchnia HA 5~10um Wiertło pilotowe Wiertło ze stoperem.8 Wiertło ze stoperem 3.3 Wiertło znakowane 3.8 Implant AnyRidge 4.0 Ulepszona budowa wierteł jest sekretem uproszczenia sekwencji wiercenia. Możesz nawet pobrać przeszczep kości autogennej używając tych specjalnie zaprojektowanych wierteł. (Rekomendowana prędkość: 50 obr/min, 50Ncm z chłodzeniem roztworem soli fizjologicznej) Najlepszym sposobem na osiągnięcie idealnej stabilizacji pierwotnej jest wprowadzenie maszynowe implantu AnyRidge do momentu, gdy nad wyrostek zębodołowy będą wystawały 1 lub gwinty. Wówczas najlepiej jest dokręcić implant do pożądanej głębokości z pomocą ratchety.

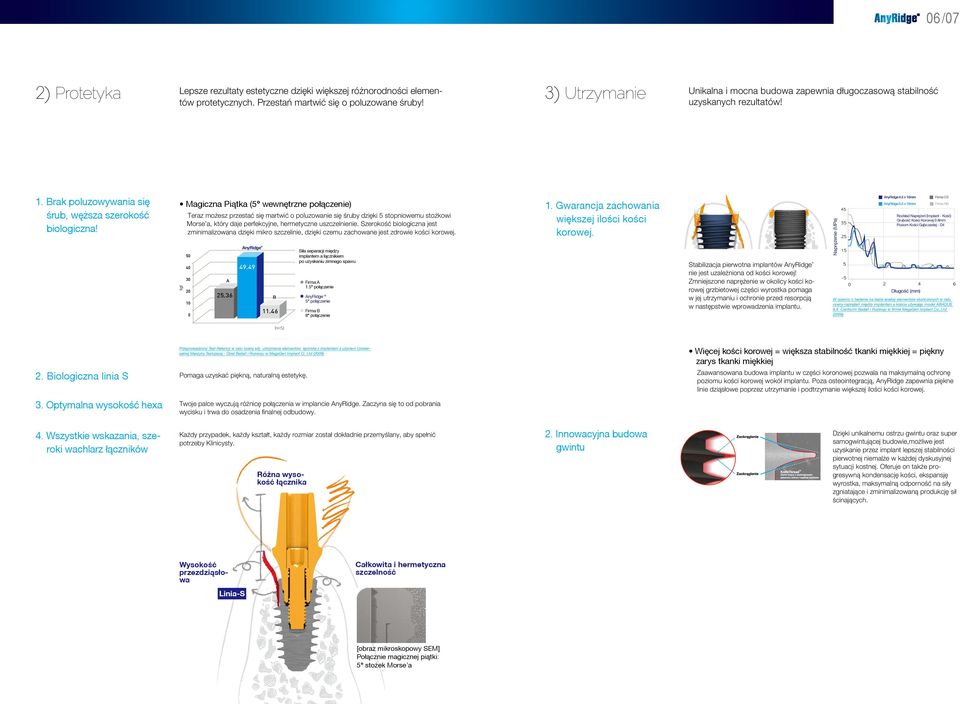

4 AnyRidge 06 /07 ) Protetyka epsze rezultaty estetyczne dzięki większej różnorodności elementów protetycznych. Przestań martwić się o poluzowane śruby! 3) Utrzymanie Unikalna i mocna budowa zapewnia długoczasową stabilność uzyskanych rezultatów! 1. Brak poluzowywania się śrub, węższa szerokość biologiczna! Magiczna Piątka (5 wewnętrzne połączenie) Teraz możesz przestać się martwić o poluzowanie się śruby dzięki 5 stopniowemu stożkowi Morse a, który daje perfekcyjne, hermetyczne uszczelnienie. Szerokość biologiczna jest zminimalizowana dzięki mikro szczelinie, dzięki czemu zachowane jest zdrowie kości korowej. AnyRidge 1. Gwarancja zachowania większej ilości kości korowej. Si³a separacji miêdzy implantem a ³¹cznikiem po uzyskaniu zimnego spawu A 5.36 Naprê enie Naprê enie (MPa) (MPa) 45 Stabilizacja pierwotna implantów AnyRidge nie jest uzależniona od kości korowej! Zmniejszone naprężenie w okolicy kości korowej grzbietowej części wyrostka pomaga w jej utrzymaniu i ochronie przed resorpcją w następstwie wprowadzenia implantu. Firma A 1.5 po³¹czenie B AnyRidge 5 po³¹czenie Firma B 8 po³¹czenie AnyRidge 4.5 x 10mm Firma OS AnyRidge x 10mm Firma NB Rozk³ad Naprê eñ (Implant - Kośæ) AnyRidge 4.5 x 10mm Firma OS Grubośæ Kości Korowej 0.8mm Poziom Kości G¹bczastej - D4 AnyRidge x 10mm Firma NB Rozk³ad Naprê eñ (Implant - Kośæ) Grubośæ Kości Korowej 0.8mm Poziom Kości G¹bczastej - D D³ugośæ (mm) D³ugośæ (mm) W oparciu o badanie na bazie analizy elementów skończonych w celu oceny naprężeń między implantem a kościa używając model ABAQUS 6.8 -Centrurm Badań i Rozwoju w firmie MegaGen Implant Co.,td (009) (n=5) - Round faced and narrow thread design Przeprowadzony Test Retencji w celu oceny siły utrzymania elementów łącznika z implantem z użyciem Uniwersalnej Maszyny Testujacej - Dział Badań i Rozwoju w MegaGen Implant Ci. td (009) Więcej kości korowej = większa stabilność tkanki miękkiej = piękny zarys tkanki miękkiej AnyRidge EZ Plus - Round faced and narrow thread design Rescue Zaawansowana budowa implantu w części koronowej pozwala na maksymalną ochronę poziomu kości korowej wokół implantu. Poza osteointegracją, AnyRidge zapewnia piękne 50.0 linie dziąsłowe poprzez utrzymanie i podtrzymanie większej ilości kości korowej.. Biologiczna linia S Pomaga uzyskać piękną, naturalną estetykę. 3. Optymalna wysokość hexa Twoje palce wyczują różnicę połączenia w implancie AnyRidge. Zaczyna się to od pobrania wycisku i trwa do osadzenia finalnej odbudowy kgf 00.0 EZ Plus AnyRidge Rescue ess insertion torque - Excellent initial stabilization Innowacyjna budowa gwintu - Resistance to compressive force kgf 4. Wszystkie wskazania, sze- roki wachlarz łączników Każdy przypadek, każdy kształt, każdy rozmiar został dokładnie przemyślany, aby spełnić potrzeby Klinicysty (n=8) Diameter Różna wysokość łącznika przezdziąsłowa Diameter Całkowita i hermetyczna szczelność inia-s [obraz mikroskopowy SEM] Połącznie magicznej piątki: 5 stożek Morse a 6.0 (n=8) Minimal Shear force creation Dzięki -unikalnemu ostrzu gwintu oraz super - Higher BIC - ess insertion torque samogwintującej budowie,możliwe jest - Excellent initialimplant stabilization uzyskanie przez lepszej stabilności - Resistance to compressive force pierwotnej niemalże w każdej dyskusyjnej - Minimal Shear force creation sytuacji kostnej. Oferuje on także pro- Higher BIC gresywną kondensację kości, ekspansję wyrostka, maksymalną odporność na siły zgniatające i zminimalizowaną produkcję sił ścinających.

5 08/09 AnyRidge 1) Wymiary Implanty ) Rozmiary Wewnętrzny :.3mm (Ten sam rozmiar we wszysktich implantach) platformy stopnia Związek pomiędzy średnicą platformy i średnicą stopnia stopnia platformy Wąski Ø3.5 -Śruba zamykająca w komplecie. implantu (mm) 3.5 Długość (mm) 7 FANIHX3507C 8.5 FANIHX3508C 10 FANIHX3510C 11.5 FANIHX3511C Największa średnica gwintu ~Ø8.0 ~Ø Ø3.5 3 różne rozmiary - implanty 3.5mm : 3.5mm (platforma) / 3.8mm (stopień) - implanty 4.0~mm : 3.5mm (platforma) / 4.0mm (stopień) - implanty 6.0~8.0mm : 5.0mm (platforma) / mm (stopień) 13 FANIHX3513C 15 FANIHX3515C 3.5 stopnia platformy Największa średnica gwintu jest: 0.5mm szersza dla implantu o średnicy 3.5mm 0.4mm szersza dla implantów o średnicach od 4.0 do 8.0mm *Dla przykładu: Ø3.5 = średnica implantu + 0.5mm ~Ø8.0 = średnica implantu + 0.4mm rdzenia zmierzona 3.5mm poniżej platformy Rdzeń Długość *Rzeczywista długość implantu Ø3.5~ implant : 0.8mm krótszy niż opisana długość ~8.0 implant : 0.6mm krótszy niż opisana długość Ważna informacja! Potwierdzono lepszą odpowiedź korowej tkanki kostnej przy wprowadzeniu implantu 0.5 do 1.0mm poniżej poziomu wyrostka. W systemie AnyRidge osiągnięcie idealnej pozycji uzyskuje się bez dodatkowego pogłębiania odwiertu i unika się w ten sposób ryzyka uszkodzenia ważnych struktur anatomicznych. Regularny -Śruba zamykająca w komplecie. implantu (mm) 4.0 Długość (mm) 7 FANIHX4007C 8.5 FANIHX4008C 10 FANIHX4010C 11.5 FANIHX4011C 13 FANIHX4013C 15 FANIHX4015C Mała średnica wierzchołkowa Ø3.5 : 1.8mm ~ :.3mm ~8.0 : 3.8mm Śruba żeńska 1.8mm średnica X 0.35mm skok gwintu Regularny Ø4.5 - Śruba zamykająca w komplecie. implantu (mm) 4.5 Długość (mm) 7 FANIHX4507C 8.5 FANIHX4508C 10 FANIHX4510C 11.5 FANIHX4511C FANIHX4513C implantu 15 FANIHX4515C 4.5 [obraz z mikroskopu skaningowego]

6 10/11 Szeroki - Śruba zamykająca w komplecie. implantu (mm) Długość (mm) 7 FANIHX5007C 5.4 Super szeroki Ø7.0 - Śruba zamykająca w komplecie. implantu (mm) Długość (mm) 7 FAIHX7007C FANIHX5008C 10 FANIHX5010C 11.5 FANIHX5011C FAIHX7008C 10 FAIHX7010C 11.5 FAIHX7011C FANIHX5013C 15 FANIHX5015C FAIHX7013C 7.0 Szeroki Ø - Śruba zamykająca w komplecie. implantu (mm) Długość (mm) 7 FANIHX5507C 5.9 Super szeroki Ø7.5 - Śruba zamykająca w komplecie. implantu (mm) Długość (mm) 7 FAIHX7507C FANIHX5508C 10 FANIHX5510C 11.5 FANIHX5511C FAIHX7508C 10 FAIHX7510C 11.5 FAIHX7511C FANIHX5513C 13 FAIHX7513C FANIHX5515C Super szeroki - Śruba zamykająca w komplecie. implantu (mm) Długość (mm) 7 FAIHX6007C 6.4 Super szeroki Ø8.0 - Śruba zamykająca w komplecie. implantu (mm) Długość (mm) 7 FAIHX8007C FAIHX6008C 10 FAIHX6010C FAIHX8008C 10 FAIHX8010C FAIHX6011C 11.5 FAIHX8011C 13 FAIHX6013C FAIHX8013C 8.0 Super szeroki Ø6.5 - Śruba zamykająca w komplecie. implantu (mm) Długość (mm) 7 FAIHX6507C FAIHX6508C 10 FAIHX6510C FAIHX6511C 13 FAIHX6513C 6.5

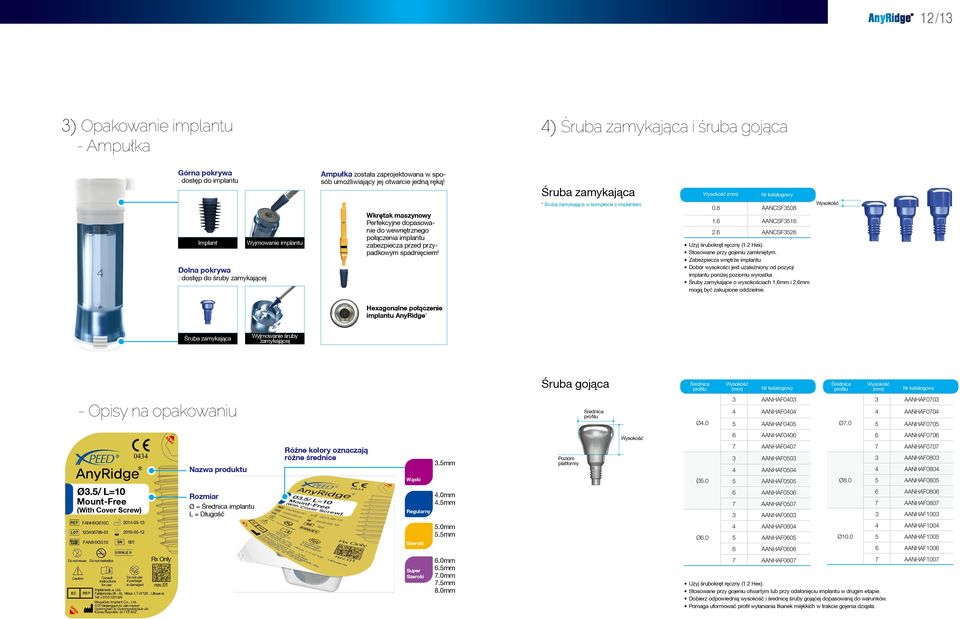

7 1/13 3) Opakowanie implantu - Ampułka 4) Śruba zamykająca i śruba gojąca Górna pokrywa : dostęp do implantu Implant Dolna pokrywa : dostęp do śruby zamykającej Wyjmowanie implantu Ampułka została zaprojektowana w sposób umożliwiający jej otwarcie jedną ręką! Wkrętak maszynowy Perfekcyjne dopasowanie do wewnętrznego połączenia implantu zabezpiecza przed przypadkowym spadnięciem! Śruba zamykająca * Śruba zamykająca w komplecie z implantem. (mm) 0.8 AANCSF AANCSF AANCSF356 Użyj śrubokręt ręczny (1. ). Stosowane przy gojeniu zamkniętym. Zabezpiecza wnętrze implantu. Dobór wysokości jest uzależniony od pozycji implantu poniżej poziomu wyrostka. Śruby zamykające o wysokościach 1,6mm i,6mm mogą być zakupione oddzielnie. agonalne połączenie implantu AnyRidge Śruba zamykająca Wyjmowanie śruby zamykającej Śruba gojąca (mm) (mm) - Opisy na opakowaniu 3 AANHAF AANHAF AANHAF0405 Ø7.0 3 AANHAF AANHAF AANHAF0705 Nazwa produktu Różne kolory oznaczają różne średnice 3.5mm Poziom platformy 6 AANHAF AANHAF AANHAF AANHAF AANHAF AANHAF AANHAF AANHAF0804 MODE NAME Ø3.5/ =10 Mount-Free (With Cover Screw) FANHIX3510C FANIHX3510 Do not reuse Do not resterilize Caution Consult Instructions for use Implamedic a. td Do not use if package is damaged Rx Only rev.01 Fabijoniskiu 39-45, Vilnius T-0710, ithuania Tel: MegaGen Implant Co., td. 47 Hanjanggun-ro Jain-myeon Gyeongsan-si Gyeongsangbuk-do Korea Repulbic of Rozmiar Ø = implantu = Długość Wąski 4.0mm 4.5mm Regularny Szeroki Super Szeroki 5.0mm mm 6.0mm 6.5mm 7.0mm 7.5mm 8.0mm 5 AANHAF AANHAF AANHAF AANHAF AANHAF AANHAF AANHAF AANHAF0607 Ø8.0 Ø10.0 Użyj śrubokręt ręczny (1. ). Stosowane przy gojeniu otwartym lub przy odsłonięciu implantu w drugim etapie. Dobierz odpowiednią wysokość i średnicę śruby gojącej dopasowaną do warunków. Pomaga uformować profił wyłaniania tkanek miękkich w trakcie gojenia dziąsła. 5 AANHAF AANHAF AANHAF AANHAF AANHAF AANHAF AANHAF AANHAF1007

8 AnyRidge 14 /15 Połączenie z implantem W jaki sposób wyjąć łącznik 1. Wszystkie elementy przej ściowe i tymczasowe mają stopień na podstawie ostateczny z implantu? 1. Z pomocą śrubokrętu ręcznego (1. ) odkręć śrubę łącznika.. Kontynuuj wykręcanie do momentu aż poczujesz kliknięcie związane z rozłączeniem elementów. Śruby zamykające, śruby gojące, transfery wyciskowe (do łyżki zamkniętej i otwartej), łączniki tymczasowe mają stopień na podstawie, który zabezpiecza przed powstaniem zimnego spawu z implantem. Śrubokręty ręczne (1. ) lub śrubokręty do wycisków mogą z łatwością być użyte do przykręcania i odkręcania komponentów. 3. Wciśnij śrubokręt wgłąb, aby pewnie uchwycić śrubę łącznika. 4. Kontynuuj wykręcanie delikatnie unosząc jednocześnie śrubę łącznika do góry aż śruba złapie wewnętrzne zwoje gwintu łącznika.. Wszystkie docelowe łącz niki osiągną silne połączenie z implantem nawet gdy będą dokręcone z siłą palców! 5~35Ncm to rekomendowany moment obrotowy przy dokręcaniu docelowych łączników do implantu. Ze względu na powstanie perfekcyjnego zimnego spawu, wyjęcie palcami osadzonego łącznika nie będzie możliwe nawet po odkręceniu i wyjęciu śruby łącznika. Gdy konieczne jest wyjęcie takie- go łącznika należy użyć specjalnie do tego celu zaprojektowany śrubokręt do wyjmowania łączników. 5. Wyjmij śrubę mocującą z łącznika. 6. Wprowadź śrubokręt do wyjmowania łącznika i kontynuuj wkręcanie do momentu aż łącznik wysunie się z implantu. Możesz poczuć opór podczas wkręcania śrubokrętu do wyjmowania łącznika, ale nie obawiaj się i przyłóż odrobinę więcej siły, aby wysunąć łącznik z implantu.

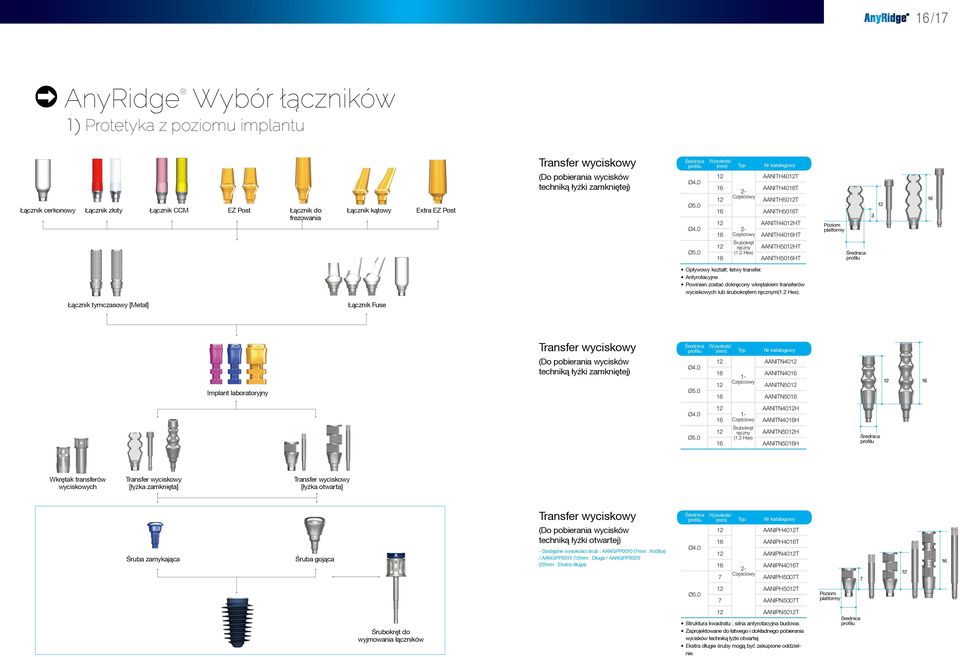

9 16/17 AnyRidge Wybór łączników 1) Protetyka z poziomu implantu Łącznik cerkonowy Łącznik złoty Łącznik CCM EZ Post Łącznik do frezowania Łącznik kątowy Extra EZ Post Transfer wyciskowy (Do pobierania wycisków techniką łyżki zamkniętej) (mm) Typ 1 AANITH401T 16 - AANITH4016T 1 Częściowy AANITH501T 16 AANITH5016T 1 AANITH401HT Częściowy Śrubokręt ręczny (1. ) AANITH4016HT AANITH501HT 16 AANITH5016HT Poziom platformy Opływowy kształt; łatwy transfer. Antyrotacyjne. Powinien zostać dokręcony wkrętakiem transferów wyciskowych lub śrubokrętem ręcznym(1. ). Łącznik tymczasowy [Metal] Łącznik Fuse Implant laboratoryjny Transfer wyciskowy (Do pobierania wycisków techniką łyżki zamkniętej) (mm) Typ 1 AANITN AANITN Częściowy AANITN AANITN AANITN401H Częściowy Śrubokręt ręczny (1. ) AANITN4016H AANITN501H 16 AANITN5016H Wkrętak transferów wyciskowych Transfer wyciskowy [łyżka zamknięta] Transfer wyciskowy [łyżka otwarta] Śruba zamykająca Śruba gojąca Transfer wyciskowy (Do pobierania wycisków techniką łyżki otwartej) - Dostępne wysokości śrub : AANGPP0010 (7mm : Krótka) / AANGPP0015 (1mm : Długa / AANGPP000 (0mm : Ekstra długa) (mm) Typ 1 AANIPH401T 16 AANIPH4016T 1 AANIPN401T 16 - AANIPN4016T 7 Częściowy AANIPH5007T AANIPH501T 7 AANIPN5007T Poziom platformy Śrubokręt do wyjmowania łączników 1 AANIPN501T Struktura kwadratu ; silna antyrotacyjna budowa. Zaprojektowane do łatwego i dokładnego pobierania wycisków techniką łyżki otwartej. Ekstra długie śruby mogą być zakupione oddzielnie.

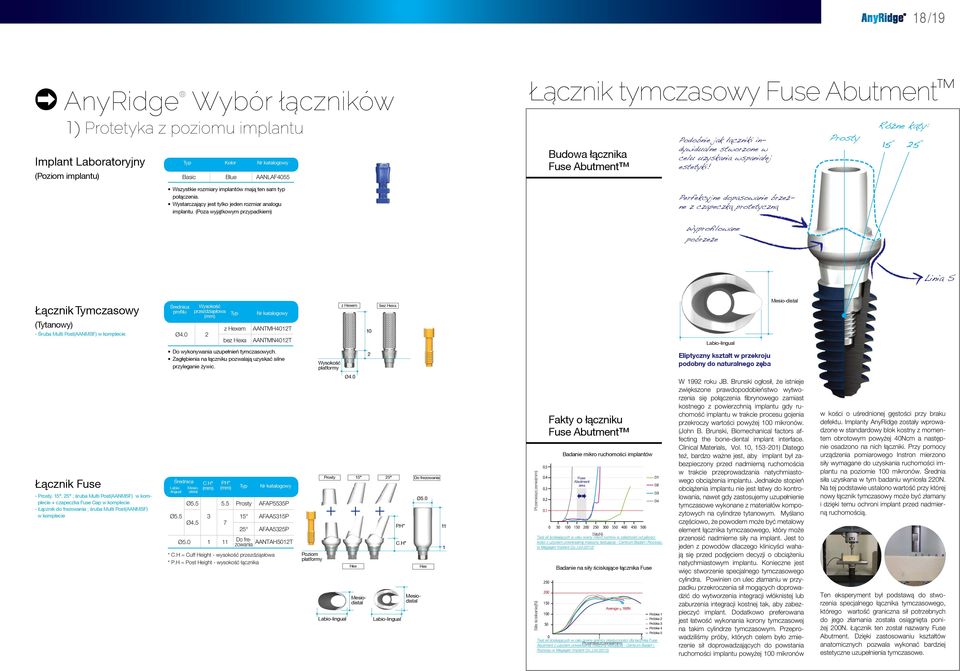

10 18/19 AnyRidge Implant aboratoryjny (Poziom implantu) Wybór łączników 1) Protetyka z poziomu implantu Typ Kolor Basic Blue AANAF4055 Wszystkie rozmiary implantów mają ten sam typ połączenia. Wystarczający jest tylko jeden rozmiar analogu implantu. (Poza wyjątkowym przypadkiem) Łącznik tymczasowy Fuse Abutment Budowa łącznika Fuse Abutment Podobnie jak łączniki indywidualne stworzone w celu uzyskania wspaniałej estetyki! Perfekcyjne dopasowanie brzeżne z czapeczką protetyczną Prosty Różne kąty: 15 5 Wyprofilowane pobrzeże inia S Łącznik Tymczasowy (Tytanowy) - Śruba Multi Post(AANMSF) w komplecie. przezdziąsłowa (mm) Typ z em bez a AANTMH401T AANTMN401T Do wykonywania uzupełnień tymczasowych. Zagłębienia na łączniku pozwalają uzyskać silne przyleganie żywic. platformy z em 10 bez a abio-lingual Eliptyczny kształt w przekroju podobny do naturalnego zęba Mesio-distal Łącznik Fuse - Prosty, 15, 5 ; śruba Multi Post(AANMSF) w komplecie + czapeczka Fuse Cap w komplecie. - Łącznik do frezowania ; śruba Multi Post(AANMSF) w komplecie abio- -lingual Mesiodistal Ø C.H* (mm) P.H* (mm) Typ Prosty AFAP5535P Ø 3 15 AFAA5315P Ø AFAA535P 1 11 Do frezowania AANTAH501T * C.H = Cuff Height - wysokość przezdziąsłowa * P.H = Post Height - wysokość łącznika Poziom platformy Prosty 15 5 abio-lingual P.H* abio-lingual C.H* Mesiodistal Mesiodistal Do frezowania 11 1 Przemieszczenie(mm) Badanie mikro ruchomości implantów Fuse Abutment area D1 D D3 D Si³aN) Test sił ściskających w celu oceny mikro ruchów w zależności od jakości kości z użyciem uniwersalnej maszyny testującej - Centrum Badań i Rozwoju w Megagen Implant Co.,td (01) 150 Average < 180N 100 Próbka 1 Próbka 50 Próbka 3 Próbka 4 Próbka Test sił ściskających w celu oceny granicy plastyczności dla łacznika Fuse Przemieszczenie(mm) Abutment z użyciem uniwersalnej maszyny testującej - Centrum Badań i Rozwoju w Megagen Implant Co.,td (01) Si³a ściskania(n) Fakty o łączniku Fuse Abutment Badanie na si³y ściskaj¹ce ³¹cznika Fuse W 199 roku JB. Brunski ogłosił, że istnieje zwiększone prawdopodobieństwo wytworzenia się połączenia fibrynowego zamiast kostnego z powierzchnią implantu gdy ruchomość implantu w trakcie procesu gojenia przekroczy wartości powyżej 100 mikronów. (John B. Brunski, Biomechanical factors affecting the bone-dental implant interface. Clinical Materials, Vol. 10, ) Dlatego też, bardzo ważne jest, aby implant był zabezpieczony przed nadmierną ruchomościa w trakcie przeprowadzania natychmiastowego obciążenia implantu. Jednakże stopień obciążenia implantu nie jest łatwy do kontrolowania, nawet gdy zastosujemy uzupełnienie tymczasowe wykonane z materiałów kompozytowych na cylindrze tytanowym. Myślano częściowo, że powodem może być metalowy element łącznika tymczasowego, który może przenosić nadmierne siły na implant. Jest to jeden z powodów dlaczego klinicyści wahają się przed podjęciem decyzji o obciążeniu natychmiastowym implantu. Konieczne jest więc stworzenie specjalnego tymczasowego cylindra. Powinien on ulec złamaniu w przypadku przekroczenia sił mogących doprowadzić do wytworzenia integracji włóknistej lub zaburzenia integracji kostnej tak, aby zabezpieczyć implant. Dodatkowo preferowana jest łatwość wykonania korony tymczasowej na takim cylindrze tymczasowym. Przeprowadziliśmy próby, których celem było zmierzenie sił doprowadzających do powstania ruchomości implantu powyżej 100 mikronów w kości o uśrednionej gęstości przy braku defektu. Implanty AnyRidge zostały wprowadzone w standardowy blok kostny z momentem obrotowym powyżej 40Ncm a następnie osadzono na nich łączniki. Przy pomocy urządzenia pomiarowego Instron mierzono siły wymagane do uzyskania ruchomości implantu na poziomie 100 mikronów. Średnia siła uzyskana w tym badaniu wyniosła 0N. Na tej podstawie ustalono wartość przy której nowy łącznik tymczasowy może być złamany i dzięki temu ochroni implant przed nadmierną ruchomością. Ten eksperyment był podstawą do stworzenia specjalnego łącznika tymczasowego, którego wartość graniczna sił potrzebnych do jego złamania została osiągnięta poniżej 00N. Łącznik ten został nazwany Fuse Abutment. Dzięki zastosowaniu kształtów anatomicznych pozwala wykonać bardziej estetyczne uzupełnienia tymczasowe.

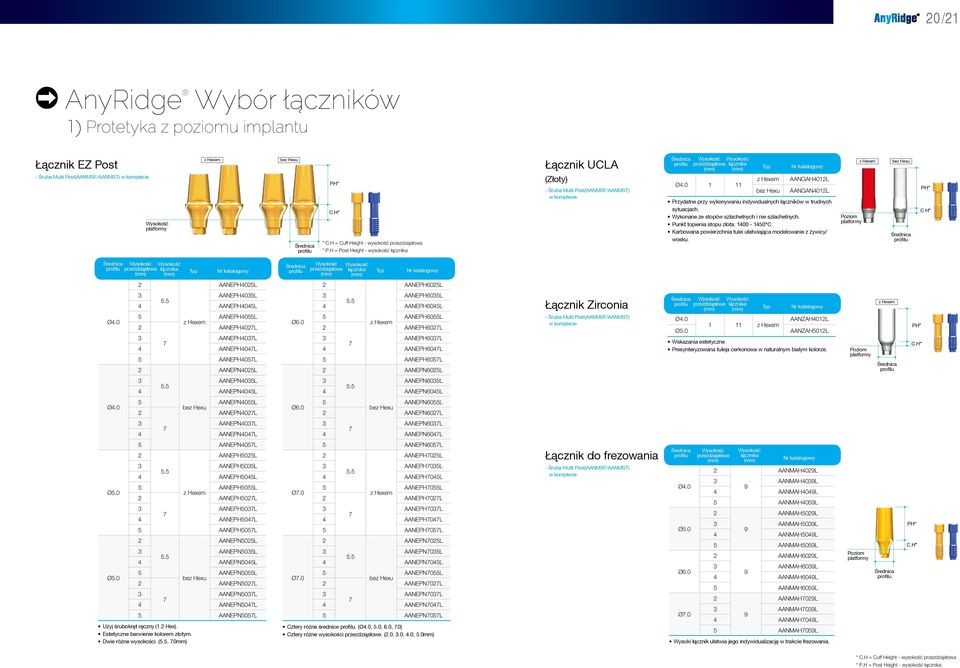

11 0/1 AnyRidge Wybór łączników 1) Protetyka z poziomu implantu Łącznik EZ Post - Śruba Multi Post(AANMSF/AANMST) w komplecie. platformy z em bez u P.H* C.H* * C.H = Cuff Height - wysokość przezdziąsłowa * P.H = Post Height - wysokość łącznika Łącznik UCA (Złoty) - Śruba Multi Post(AANMSF/AANMST) w komplecie. przezdziąsłowa (mm) łącznika (mm) 1 11 z em bez u AANGAH401 AANGAN401 Przydatne przy wykonywaniu indywidualnych łączników w trudnych sytuacjach. Wykonane ze stopów szlachetnych i nie szlachetnych. Punkt topienia stopu złota: Karbowana powierzchnia tulei ułatwiająca modelowanie z żywicy/ wosku. Typ Poziom platformy z em bez u P.H* C.H* przezdziąsłowa (mm) łącznika (mm) Typ przezdziąsłowa łącznika (mm) (mm) Typ AANEPH405 AANEPH605 3 AANEPH AANEPH AANEPH4055 z em AANEPH407 3 AANEPH AANEPH AANEPH4057 AANEPN405 3 AANEPH AANEPH AANEPH6055 z em AANEPH607 3 AANEPH AANEPH AANEPH6057 AANEPN605 Łącznik Zirconia - Śruba Multi Post(AANMSF/AANMST) w komplecie. przezdziąsłowa (mm) łącznika (mm) AANZAH z em AANZAH501 Wskazania estetyczne. Presynteryzowana tuleja cerkonowa w naturalnym białym kolorze. Typ Poziom platformy z em P.H* C.H* 3 AANEPN AANEPN AANEPN AANEPN AANEPN4055 bez u AANEPN407 5 AANEPN6055 bez u AANEPN607 3 AANEPN AANEPN AANEPN AANEPN AANEPN4057 AANEPH505 3 AANEPH AANEPH AANEPH5055 z em AANEPH507 3 AANEPH AANEPH AANEPH5057 AANEPN505 3 AANEPN AANEPN bez u AANEPN5055 AANEPN507 3 AANEPN AANEPN AANEPN5057 Użyj śrubokręt ręczny (1. ). Estetyczne barwienie kolorem złotym. Dwie różne wysokości. (, 7.0mm) Ø7.0 Ø7.0 5 AANEPN6057 AANEPH705 3 AANEPH AANEPH AANEPH7055 z em AANEPH707 3 AANEPH AANEPH AANEPH7057 AANEPN705 3 AANEPN AANEPN AANEPN7055 bez u AANEPN707 3 AANEPN AANEPN AANEPN7057 Cztery różne średnice. (, 5.0, 6.0, 7.0) Cztery różne wysokości przezdziąsłowe. (.0, 3.0, 4.0, 5.0mm) Łącznik do frezowania - Śruba Multi Post(AANMSF/AANMST) w komplecie. Ø7.0 przezdziąsłowa (mm) łącznika (mm) AANMAH409 3 AANMAH AANMAH AANMAH4059 AANMAH509 3 AANMAH AANMAH AANMAH5059 AANMAH609 3 AANMAH AANMAH AANMAH6059 AANMAH709 3 AANMAH AANMAH AANMAH7059 Wysoki łącznik ułatwia jego indywidualizację w trakcie frezowania. Poziom platformy P.H* C.H* * C.H = Cuff Height - wysokość przezdziąsłowa * P.H = Post Height - wysokość łącznika

12 /3 AnyRidge Wybór łączników 1) Protetyka z poziomu implantu -E Łącznik kątowy - Śruba Multi Post(AANMSF/AANMST) w komplecie Poziom platformy przezdziąsłowa (mm) łącznika (mm) Typ Kątowość P.H* C.H* * C.H = Cuff Height - wysokość przezdziąsłowa * P.H = Post Height - wysokość łącznika przezdziąsłowa łącznika Typ Kątowość (mm) (mm) Łącznik CCM - Śruba Multi Post(AANMSF/AANMST) w komplecie. przezdziąsłowa (mm) łącznika (mm) 1 11 z em bez u AANCAH401 AANCAN401 Przydatne do wykonywania indywidualnych łączników w trudnych sytuacjach. Mogą być odlewane z użyciem stopów nieszlachetnych (stopy Ni-Cr, Cr-Co). Temperatura topnienia stopów nieszlachetnych: uzależniona od producenta stopu. Karbowana powierzchnia tulei ułatwia modelowanie żywicą / woskiem. Temperatura topnienia CCM : Typ Poziom platformy z em bez u P.H* C.H* AANAAH415 AANAAH615 3 AANAAH AANAAH AANAAH AANAAH AANAAH AANAAE415 5 AANAAH AANAAE615 3 AANAAE4315 -E 4 AANAAE AANAAE AANAAH45 3 AANAAH435 4 AANAAH445 5 AANAAH455 5 AANAAE45 3 AANAAE435 -E 4 AANAAE445 3 AANAAE6315 -E 4 AANAAE AANAAE AANAAH65 3 AANAAH635 4 AANAAH645 5 AANAAH655 5 AANAAE65 3 AANAAE635 -E 4 AANAAE645 Łącznik Extra EZ Post - Śruba Multi Post(AANMSF/AANMST) w komplecie. Ø4.5 przezdziąsłowa (mm) łącznika (mm) AANEEH4517 Ø 1 7 AANEEH5517 Ø6.5 AANEEH6517 Wskazany w sytuacjach gdy profil wyłaniania tkanek miękkich jest niewystarczający ze względu na cienką śluzówkę lub płytko spozycjonowany implant. Przydatny gdy implant wystaje powyżej linii dziąsła. Poziom platformy P.H* C.H* 5 AANAAE455 5 AANAAE655 AANAAH515 AANAAH715 3 AANAAH AANAAH AANAAH AANAAH AANAAH AANAAE515 5 AANAAH AANAAE715 3 AANAAE5315 -E 4 AANAAE AANAAE7315 -E 4 AANAAE AANAAE AANAAH55 3 AANAAH535 4 AANAAH545 5 AANAAH555 5 AANAAE55 3 AANAAE535 -E 4 AANAAE545 Ø7.0 5 AANAAE AANAAH75 3 AANAAH735 4 AANAAH745 5 AANAAH755 5 AANAAE75 3 AANAAE735 -E 4 AANAAE745 Analog laboratoryjny do użytku z łącznikiem Extra EZ Post Kolor Ø3.5 Fioletowy AANAF35 ~ Ø Niebieski AANAF4055 ~ Ø8.0 Żółty AANAF6080 AANAF35 stosowany razem z AANEEH4517. AANAF4055 stosowany razem z AANEEH5517. AANAF6080 stosowany razem z AANEEH AANAAE555 5 AANAAE755 Dwie różne kątowości. (15, 5 ) Cztery różne średnice. (, 5.0, 6.0, 7.0) Cztery różne wysokości przezdziąsłowe. (, 3, 4, 5mm) Może być ustawiony w 1 różnych pozycjach. [sześć względem powierzchni a, sześć względem krawędzi a (-E)] Estetyczne barwienie kolorem złotym. Zminimalizowana wysokość głowy śruby minimalizuje wystąpienie problemów w trakcie frezowania. * C.H = Cuff Height - wysokość przezdziąsłowa * P.H = Post Height - wysokość łącznika

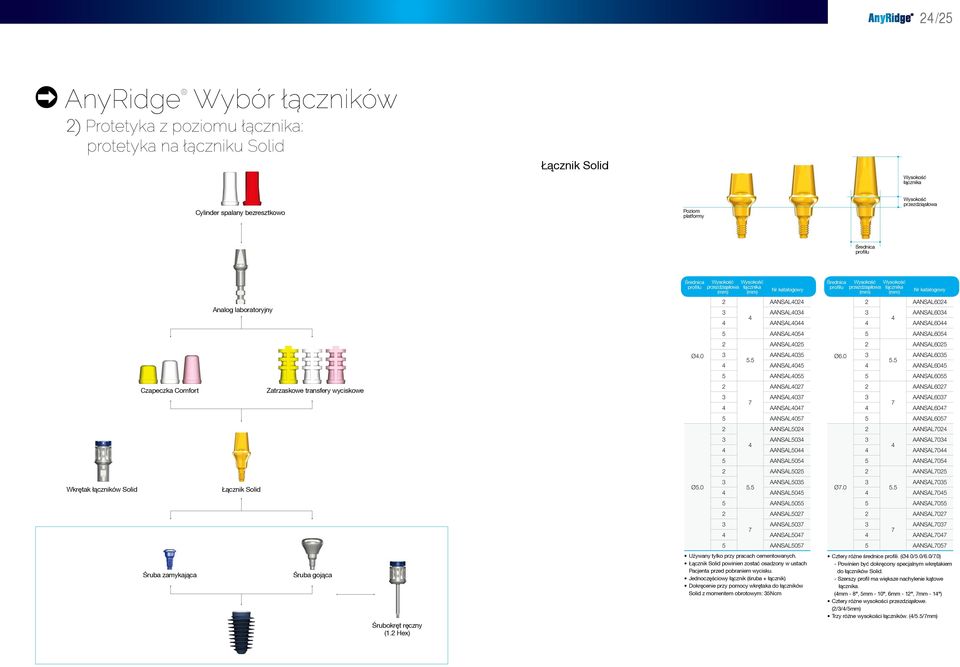

13 4/5 AnyRidge Wybór łączników ) Protetyka z poziomu łącznika: protetyka na łączniku Solid Łącznik Solid łącznika Cylinder spalany bezresztkowo Poziom platformy przezdziąsłowa Post Height(mm) Ref.C Post przezdziąsłowa łącznika Height(mm) (mm) (mm) przezdziąsłowa łącznika (mm) (mm) Ref.C Analog laboratoryjny AANSA404 3 AANSA AANSA4044 AANSA604 3 AANSA AANSA AANSA AANSA6054 AANSA405 AANSA605 3 AANSA AANSA AANSA AANSA AANSA AANSA6055 Czapeczka Comfort Zatrzaskowe transfery wyciskowe AANSA407 3 AANSA AANSA4047 AANSA607 3 AANSA AANSA AANSA AANSA6057 AANSA504 AANSA704 3 AANSA AANSA AANSA AANSA AANSA AANSA7054 AANSA505 AANSA705 Wkrętak łączników Solid Łącznik Solid 3 AANSA AANSA5045 Ø7.0 3 AANSA AANSA AANSA AANSA7055 AANSA507 AANSA707 3 AANSA AANSA AANSA AANSA AANSA AANSA7057 Śruba zamykająca Śruba gojąca Śrubokręt ręczny (1. ) Używany tylko przy pracach cementowanych. Łącznik Solid powinien zostać osadzony w ustach Pacjenta przed pobraniem wycisku. Jednoczęściowy łącznik (śruba + łącznik) Dokręcenie przy pomocy wkrętaka do łączników Solid z momentem obrotowym: 35Ncm Cztery różne średnice profili. (/5.0/6.0/7.0) - Powinien być dokręcony specjalnym wkrętakiem do łączników Solid. - Szerszy profil ma większe nachylenie kątowe łącznika. (4mm - 8, 5mm - 10, 6mm - 1, 7mm - 14 ) Cztery różne wysokości przezdziąsłowe. (/3/4/5mm) Trzy różne wysokości łączników. (4//7mm)

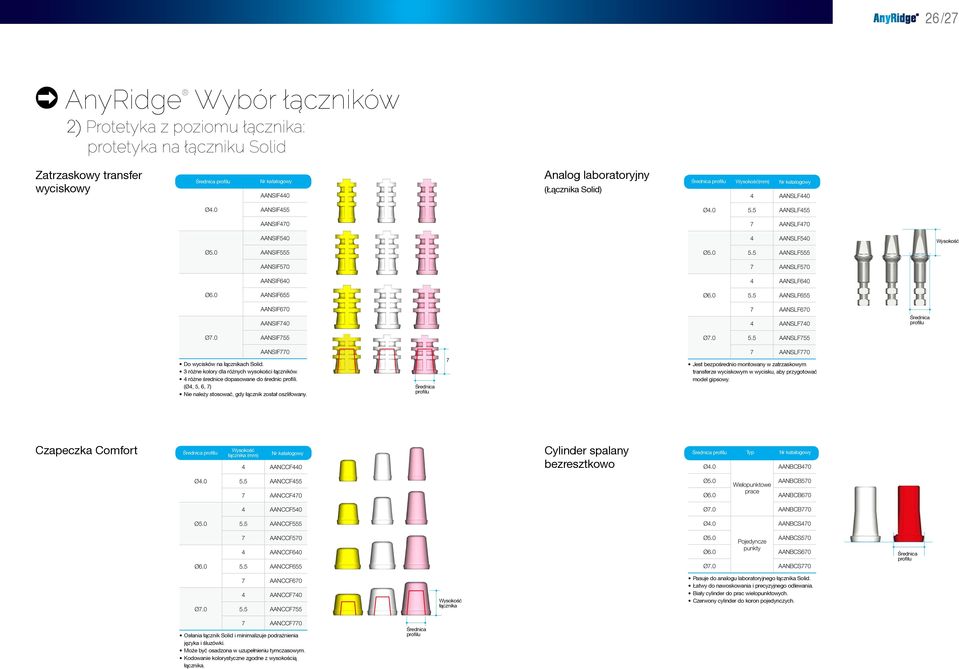

14 6/7 AnyRidge Wybór łączników ) Protetyka z poziomu łącznika: protetyka na łączniku Solid Zatrzaskowy transfer wyciskowy AANSIF440 Analog laboratoryjny (Łącznika Solid) (mm) 4 AANSF440 AANSIF455 AANSF455 AANSIF470 7 AANSF470 AANSIF540 4 AANSF540 AANSIF555 AANSF555 AANSIF570 7 AANSF570 AANSIF640 4 AANSF640 AANSIF655 AANSF655 AANSIF670 AANSIF740 7 AANSF670 4 AANSF740 Ø7.0 AANSIF755 Ø7.0 AANSF755 AANSIF770 Do wycisków na łącznikach Solid. 3 różne kolory dla różnych wysokości łączników. 4 różne średnice dopasowane do średnic profili. (Ø4, 5, 6, 7) Nie należy stosować, gdy łącznik został oszlifowany. 7 7 AANSF770 Jest bezpośrednio montowany w zatrzaskowym transferze wyciskowym w wycisku, aby przygotować model gipsowy. Czapeczka Comfort łącznika (mm) Cylinder spalany Typ 4 AANCCF440 bezresztkowo AANBCB470 AANCCF455 7 AANCCF470 Wielopunktowe AANBCB570 prace AANBCB670 4 AANCCF540 Ø7.0 AANBCB770 AANCCF555 AANBCS470 7 AANCCF570 4 AANCCF640 AANCCF655 Pojedyncze AANBCS570 punkty AANBCS670 Ø7.0 AANBCS770 Ø7.0 7 AANCCF670 4 AANCCF740 AANCCF755 łącznika Pasuje do analogu laboratoryjnego łącznika Solid. Łatwy do nawoskowania i precyzyjnego odlewania. Biały cylinder do prac wielopunktowych. Czerwony cylinder do koron pojedynczych. 7 AANCCF770 Osłania łącznik Solid i minimalizuje podrażnienia języka i śluzówki. Może być osadzona w uzupełnieniu tymczasowym. Kodowanie kolorystyczne zgodne z wysokością łącznika.

15 8/9 Pakiet All-In-One Wybierz właściwy łącznik, a reszta pójdzie bez bólu głowy. AnyRidge Wybór łączników ) Protetyka z poziomu łącznika: protetyka na łączniku 1. Skład pakietu All-In-One Łącznik Solid + Zatrzaskowy transfer wyciskowy + Czapeczka Comfort + Analog laboratoryjny + Cylinder spalany bezresztkowo (pojedynczy/most) Cylinder złoty Cylinder plastikowy Cylinder CCM Cylinder EZ Post. Zamawianie pakietu All-In-One łącznika Solide + A Przykład) Solid Abutment AANSA505 = = 5.0 / przezdziąsłowa =.0 / łącznika = Zamówienie pakietu All-In-One: AANSA505A = AANSA505 + AANSIF555 + AANCCF555 + AANSF555 + AANBCS570 + AANBCB570 Cylinder tymczasowy Analog laboratoryjny Łącznik Solid Czapeczka Comfort Zatrzaskowy transfer wyciskowy Transfer wyciskowy do łyżki zamkniętej Transfer wyciskowy do łyżki otwartej Łącznik Czapeczka gojąca Cylinder spalany bezresztkowo (pojedynczy i most) Analog laboratoryjny (Łącznika Solid) Śruba zamykająca Śruba gojąca

16 30/31 AnyRidge Łącznik Wybór łączników ) Protetyka z poziomu łącznika: protetyka na łączniku przezdziąsłowa(mm) 1 AANOAF4010 AANOAF400 3 AANOAF AANOAF AANOAF AANOAF0010 AANOAF000 3 AANOAF AANOAF AANOAF AANOAF6010 AANOAF600 3 AANOAF AANOAF AANOAF6050 Poziom platformy Poziom platformy przezdziąsłowa przezdziąsłowa Transfer wyciskowy (Łyżka otwarta) - Śruba w komplecie (mm) Typ Non- Non- Non- Non- Non- Non- AAOIPO4010T AAOIPN4010T AAOIPO401T AAOIPN401T AAOIPO5010T AAOIPN5010T AAOIPO501T AAOIPN501T AAOIPO6010T AAOIPN6010T AAOIPO601T AAOIPN601T 10 Non- Non- Non- 1 Non- Non- Non- Używane do wykonywania prac protetycznych wielopunktowych przykręcanych. Kompatybilne z systemem łączników Straumann. Do przykręcania używaj wkrętak łączników z siłą : 35Ncm Maksymalna rozbieżność dla toru wprowadzania : 70 Analog laboratoryjny Ø3.8 AANOA4000 Ø4.8 IOA Czapeczka gojąca & Czapeczka ochronna łącznika - Śruba cylindra(ircs00) w komplecie. AANOHC4000T IHC400T AANOHC6000T Chroni łącznik oraz minimalizuje podrażnienie dla języka i błony śluzowej. Cylinder tymczasowy - Śruba mocująca cylinder(ircs00) w komplecie. Ø5.8 AANOA6000 Typ Non-octa Non-octa AANOTCO4010T AANOTCN4010T AANOTCO5010T AANOTCN5010T Non- Non- Non- Non-octa AANOTCO6010T AANOTCN6010T Transfer wyciskowy (łyżka zamknięta) - Śruba mocująca w komplecie (mm) Typ 7.5 AAOITO4010T Non- AAOITN4010T 9.5 AAOITO401T Non- AAOITN401T 7.5 AAOITO5010T Non- AAOITN5010T 9.5 AAOITO501T Non- AAOITN501T 7.5 AAOITO6010T Non- AAOITN6010T 9.5 AAOITO601T Non- AAOITN601T 7.5 Non- Non- Non- 9.5 Non- Non- Non-.5 EZ Post Cylinder () - Śruba mocująca cylinder(ircs00) w komplecie. łącznika(mm) Typ AAOECO4005T 7.0 AAOECO4007T Non- AAOECN4005T 7.0 AAOECN4007T AAOECO5005T 7.0 AAOECO5007T Non- AAOECN5005T 7.0 AAOECN5007T AAOECO6005T 7.0 AAOECO6007T Non- AAOECN6005T 7.0 AAOECN6007T 7.0 Non- Non- Non-

17 3/33 AnyRidge Wybór łączników ) Poziom łącznika: rekonstrukcje wielopunktowe Złoty Cylinder - Śruba mocująca cylinder(ircs00) w komplecie. Typ Non-octa AANGCO4000T AANGCN4000T 1 Non- Non-octa Non-octa IOGO100T IOGN100T AANGCO6000T AANGCN6000T Non- Non- EZ Post Cylinder Złoty Cylinder CCM Cylinder Plastikowy Cylinder Do wykonania łączników indywidualnych do wielopunktowych prac przykręcanych. Dostępne w dwóch wersjach: z oktą (czerwony) i bez okty (biały). Punkt topnienia stopu złota: : C Karbowania na cylindrze dają lepszą retencję dla żywic lub wosku. Dostępne w trzech średnicach (, 5.0, 6.0). Rekomendowany moment obrotowy : 30Ncm CCM Cylinder - Śruba mocująca cylinder(ircs00) w komplecie. Typ Non-octa AANCCO4000T AANCCN4000T 1 Non- Tymczasowy Cylinder Non-octa Non-octa AANCCO5000T AANCCN5000T AANCCO6000T AANCCN6000T Non- Non- Analog laboratoryjny Karbowania na cylindrze dają lepszą retencję dla żywic lub wosku. Dostępny z oktą (różowy) i bez okty (żółty) oraz w trzech średnicach (, 5.0, 6.0). Rekomendowany moment obrotowy : 30Ncm Może być odlewany ze stopów nieszlachetnych (stopy NiCr, CrCo). Transfer wyciskowy [do łyżki zamkniętej] Transfer wyciskowy [do łyżki otwartej] Plastikowy Cylinder - Śruba mocująca cylinder(ircs00) w komplecie. Typ Non-octa AAOTCO4010T AAOTCN4010T 10 Non- Non-octa IOPH100T IOPN100T Łącznik Multi-unit [Prosty] Łącznik Multi-Unit kątowy [17 ] Łącznik Multi-Unit kątowy [9 ] Czapeczka gojąca Non-octa AAOTCO6010T AAOTCN6010T Non- Non- Opcja ekonomiczna. Używany w celu stworzenia łącznika indywidualnego do wielopunktowych prac przykręcanych. Dostępne w dwóch wersjach: z oktą (czerwony) i bez okty (biały). Karbowania na cylindrze dają lepszą retencję dla żywic lub wosku.

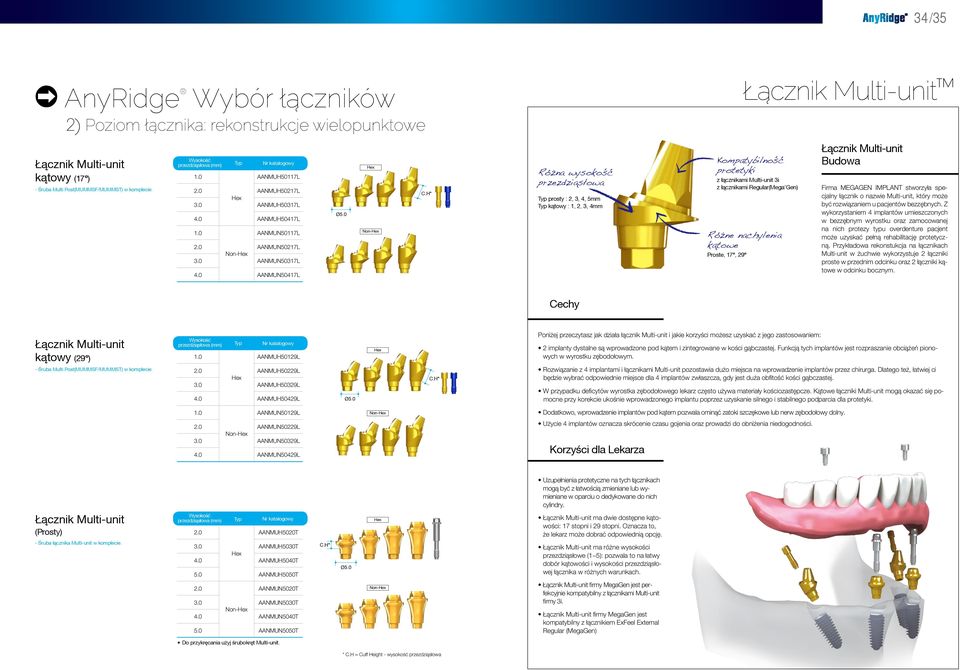

18 34/35 AnyRidge Łącznik Multi-unit kątowy (17 ) - Śruba Multi Post(MUMMSF/MUMMST) w komplecie. Wybór łączników ) Poziom łącznika: rekonstrukcje wielopunktowe przezdziąsłowa (mm) 1.0 AANMUH AANMUH AANMUH AANMUH Typ AANMUN AANMUN5017 Non- 3.0 AANMUN AANMUN50417 Non- C.H* Różna wysokość przezdziąsłowa Typ prosty :, 3, 4, 5mm Typ kątowy : 1,, 3, 4mm Łącznik Multi-unit Kompatybilność protetyki z łącznikami Multi-unit 3i z łącznikami Regular(Mega Gen) Różne nachylenia kątowe Proste, 17, 9 Łącznik Multi-unit Budowa Firma MEGAGEN IMPANT stworzyła specjalny łącznik o nazwie Multi-unit, który może być rozwiązaniem u pacjentów bezzębnych. Z wykorzystaniem 4 implantów umieszczonych w bezzębnym wyrostku oraz zamocowanej na nich protezy typu overdenture pacjent może uzyskać pełną rehabilitację protetyczną. Przykładowa rekonstukcja na łącznikach Multi-unit w żuchwie wykorzystuje łączniki proste w przednim odcinku oraz łączniki kątowe w odcinku bocznym. Cechy Łącznik Multi-unit kątowy (9 ) - Śruba Multi Post(MUMMSF/MUMMST) w komplecie. przezdziąsłowa (mm) 1.0 Typ AANMUH AANMUH AANMUH AANMUH5049 C.H* Poniżej przeczytasz jak działa łącznik Multi-unit i jakie korzyści możesz uzyskać z jego zastosowaniem: implanty dystalne są wprowadzone pod kątem i zintegrowane w kości gąbczastej. Funkcją tych implantów jest rozpraszanie obciążeń pionowych w wyrostku zębodołowym. Rozwiązanie z 4 implantami i łącznikami Multi-unit pozostawia dużo miejsca na wprowadzenie implantów przez chirurga. Dlatego też, łatwiej ci będzie wybrać odpowiednie miejsce dla 4 implantów zwłaszcza, gdy jest duża obfitość kości gąbczastej. W przypadku deficytów wyrostka zębodołowego lekarz często używa materiały kościozastępcze. Kątowe łączniki Multi-unit mogą okazać się pomocne przy korekcie ukośnie wprowadzonego implantu poprzez uzyskanie silnego i stabilnego podparcia dla protetyki. 1.0 AANMUN5019 Non- Dodatkowo, wprowadzenie implantów pod kątem pozwala ominąć zatoki szczękowe lub nerw zębodołowy dolny..0 AANMUN509 Non- 3.0 AANMUN AANMUN5049 Użycie 4 implantów oznacza skrócenie czasu gojenia oraz prowadzi do obniżenia niedogodności. Korzyści dla ekarza Uzupełnienia protetyczne na tych łącznikach mogą być z łatwością zmieniane lub wymieniane w oparciu o dedykowane do nich cylindry. Łącznik Multi-unit (Prosty) - Śruba łącznika Multi-unit w komplecie. przezdziąsłowa (mm).0 AANMUH500T 3.0 AANMUH5030T 4.0 AANMUH5040T 5.0 AANMUH5050T.0 Typ AANMUN500T 3.0 AANMUN5030T Non- 4.0 AANMUN5040T 5.0 AANMUN5050T C.H* Non- Łącznik Multi-unit ma dwie dostępne kątowości: 17 stopni i 9 stopni. Oznacza to, że lekarz może dobrać odpowiednią opcję. Łącznik Multi-unit ma różne wysokości przezdziąsłowe (1~5): pozwala to na łatwy dobór kątowości i wysokości przezdziąsłowej łącznika w różnych warunkach. Łącznik Multi-unit firmy MegaGen jest perfekcyjnie kompatybilny z łącznikami Multi-unit firmy 3i. Łącznik Multi-unit firmy MegaGen jest kompatybilny z łącznikiem ExFeel External Regular (MegaGen) Do przykręcania użyj śrubokręt Multi-unit. * C.H = Cuff Height - wysokość przezdziąsłowa

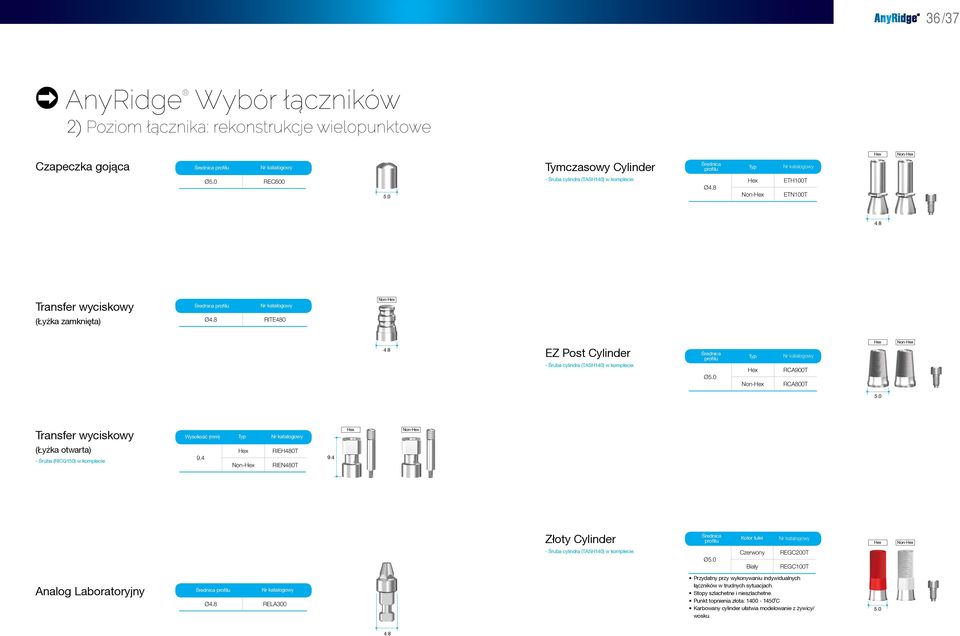

19 36/37 AnyRidge Wybór łączników ) Poziom łącznika: rekonstrukcje wielopunktowe Czapeczka gojąca Tymczasowy Cylinder Typ Non- REC Śruba cylindra (TASH140) w komplecie. Ø4.8 Non- ETH100T ETN100T 4.8 Transfer wyciskowy Non- (Łyżka zamknięta) Ø4.8 RITE EZ Post Cylinder - Śruba cylindra (TASH140) w komplecie. Typ RCA900T Non- RCA800T Non- 5.0 Transfer wyciskowy (mm) Typ Non- (Łyżka otwarta) - Śruba (RICG150) w komplecie. 9.4 Non- RIEH480T RIEN480T 9.4 Złoty Cylinder Kolor tulei Non- - Śruba cylindra (TASH140) w komplecie. Czerwony Biały REGC00T REGC100T Analog aboratoryjny Ø4.8 REA300 Przydatny przy wykonywaniu indywidualnych łączników w trudnych sytuacjach. Stopy szlachetne i nieszlachetne. Punkt topnienia złota: C Karbowany cylinder ułatwia modelowanie z żywicy/ wosku

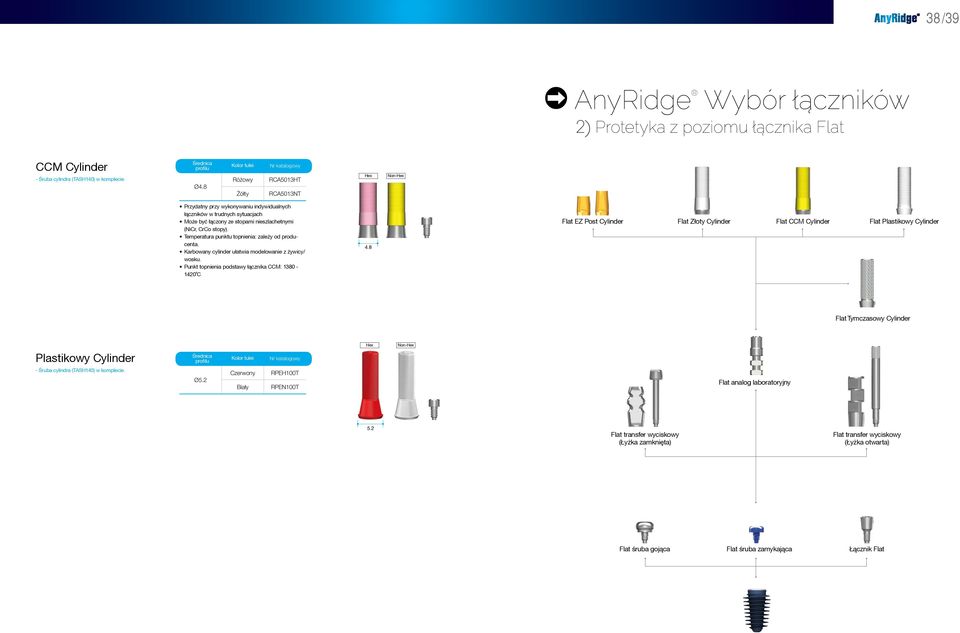

20 38/39 AnyRidge Wybór łączników ) Protetyka z poziomu łącznika Flat CCM Cylinder - Śruba cylindra (TASH140) w komplecie. Ø4.8 Kolor tulei Różowy Żółty RCA5013HT RCA5013NT Non- Przydatny przy wykonywaniu indywidualnych łączników w trudnych sytuacjach Może być łączony ze stopami nieszlachetnymi (NiCr, CrCo stopy). Temperatura punktu topnienia: zależy od producenta. Karbowany cylinder ułatwia modelowanie z żywicy/ wosku. Punkt topnienia podstawy łącznika CCM: C 4.8 Flat EZ Post Cylinder Flat Złoty Cylinder Flat CCM Cylinder Flat Plastikowy Cylinder Flat Tymczasowy Cylinder Plastikowy Cylinder Kolor tulei Non- - Śruba cylindra (TASH140) w komplecie. Ø5. Czerwony Biały RPEH100T RPEN100T Flat analog laboratoryjny 5. Flat transfer wyciskowy (Łyżka zamknięta) Flat transfer wyciskowy (Łyżka otwarta) Flat śruba gojąca Flat śruba zamykająca Łącznik Flat

21 40/41 AnyRidge Wybór łączników ) Protetyka z poziomu łącznika Flat Łącznik Flat przezdziąsłowa (mm) 1 AANFA3510 Flat Tymczasowy Cylinder - Śruba do Flat Cylinder (FAS) w komplecie. FTC401T AANFA350 C.H Ø3.5 3 AANFA AANFA AANFA3550 Flat EZ Post Cylinder (mm) Flat Śruba Zamykająca Śruba do Flat Cylinder (FAS) w komplecie. FEC4005T 7.0 FEC4007T H Ø3.5 FCS3510 Flat Śruba Gojąca (mm) FHA40 3 FHA403 4 FHA404 H Flat Złoty Cylinder - Śruba do Flat Cylinder (FAS) w komplecie. Ø3.8 FGC401T Przydatny przy wykonywaniu indywidualnych łączników w trudnych sytuacjach. Stopy szlachetne i nieszlachetne. Punkt topnienia stopu złota: C Karbowany cylinder ułatwia modelowanie z żywicy/ wosku. 3.8 Flat Transfer Wyciskowy (Łyżka zamknięta) - Śruba (FGPT) w komplecie. (mm) Ø FIT401T Flat CCM Cylinder - Śruba do Flat Cylinder (FAS) w komplecie. Ø3.8 FCC401T Flat Transfer Wyciskowy (Łyżka otwarta) - Śruba (FGPP15) w komplecie. (mm) Ø3.5 1 FIP401T 1 Przydatny przy wykonywaniu indywidualnych łączników w trudnych sytuacjach Może być łączony ze stopami nieszlachetnymi (NiCr, CrCo stopy). Temperatura punktu topnienia: zależy od producenta. Karbowany cylinder ułatwia modelowanie z żywicy/ wosku. Punkt topnienia podstawy łącznika CCM: C Flat ab Analog (mm) Flat Plastikowy Cylinder - Śruba do Flat Cylinder (FAS) w komplecie. FPC401T Ø3.5 1 FA

22 4/43 AnyRidge Wybór łączników 3) Protezy nakładowe: System Meg-Rhein Zestaw Meg-Rhein - 1 Łącznik Meg-Rhein - 1 Plastikowy Nośnik - 1 Gniazdo ze Stali Nierdzewnej - 3 Czapki Retencyjne (czarna, żółta, różowa) przezdziąsłowa (mm) 0 ADR00P 1 ADR01P ADR0P C.H 8.8 Zestaw Czapek Retencyjnych 3 ADR03P 4 ADR04P 5 ADR05P 6 ADR06P Kompatybilne z włoskim systemem Rhein83. Rekomendowany moment obrotowy; 35Ncm. Analog laboratoryjny Meg-Rhein Opcje Transfer Wyciskowy 4 Czapki Retencyjne (Białe) 140CET Biała czapka (1.8kg) - Jako uzupełnienie (4 sztuki w opakowaniu) Łącznik Meg-Rhein 4 Czapki Retencyjne (Fioletowe) 140CEV Fioletowa czapka (.7kg) - Jako uzupełnienie (4 sztuki w opakowaniu) Gniazda ze Stali Nierdzewnej sztuki w opakowaniu 141CAE

23 44/45 Meg-Rhein Opcje System do protez nakładowych Narzędzie do osadzania 085IAC 83 Zestaw Meg-Rhein 40 * Plastikowy nośnik może być użyty jako transfer wyciskowy. Żółta czapka Różowa czapka Łącznik Meg-Rhein z plastikowym nośnikiem Czarna czapka Gniazdo ze Stali nierdzewnej Narzędzie do wyjmowania 091EC 90 Zaleta Transfer Wyciskowy ze Stali Nierdzewnej (Łyżka zamknięta) 044CAIN sztuki w opakowaniu. Produkty włoskiej firmy Rhein 83. Służą do precyzyjnego pobierania wycisków techniką łyżki zamkniętej. Metal ma rowki zabezpieczające przed kołysaniem. 1. Mały i łatwy w użyciu system mocowania.1mm 4.4mm Meg-Rhein. Rozbieżności kątowe oraz różne siły czapek retencyjnych systemu Meg-Rhein. 30º 3. Niski współczynnik odkształceń i utraty siły retencyjnej Przed 73 7% Po (1,000 Cykli) 49% 6 38% 63 37% mm 0.5mm Produkt K & 0 Meg-Rhein Produkt K Produkt Produkt P Analog laboratoryjny PA Do osadzenia w modelu gipsowym..3mm 5.mm Produkt P *Mniejsze i bardziej przekonywujące niż inne, z zastosowaniem sprawdzonej włoskiej technologii. Żółta (0.6kg) Różowa (1.kg) Biała Fioletowa (1.8kg) (.7kg) *Dostępne jako oddzielny zakup siła retencyjna (kg) R (Współczynnik determinacji) staje się bardziej przewidywalny, gdy jest bliski wartości 1. R =0.85 1,000 Cykli

24 AnyRidge 46 /47 AnyRidge Wybór łączników 4) Zestaw łączników próbnych (KANASG3000) AnyRidge Wybór łączników 1) Kaseta chirurgiczna standard (KANASG3000) Kolory oznaczają różne wysokości przezdziąsłowe (Żółty: mm, Biały: 3mm, Różowy: 4mm, Czerwony : 5mm) Dla sztuk w każdym pojemniku Do sterylizacji w autoklawie Wskaźnik Kierunkowy (do nawierconego otworu) Ratchet Wskaźnik Po³o enia (do osadzenia we wprowadzonym implancie) Klucz Dynamometryczny Wk³adka do Ratchety (TANRES) Wiert³o ancetowe Wiert³o Korowe Przed³u ka Wiert³a Wkrêtak Maszynowy Implantu Śrubokrêt Rêczny Wkrêtak do Ratchety Wkrêtak Maszynowy Śrubokrêt do Wyjmowania ¹czników Rêkojeśæ D³uta Koñcówki D³uta (TCMSC403) opcja Proste (Do doboru ³¹czników prostych typu EZ Post oraz Solid) K¹towe (15 ) (Do doboru ³¹czników k¹towych) K¹towe (5 ) (Do doboru ³¹czników k¹towych) Wiert³o ancowate (MGD100) Wiert³a Znakowane (TANHCU) (TANHCS) Wk³adka do Ratchety D³uga (TANRE)

25 48/49 ) Kaseta chirurgiczna pełna (KARIN3001) Elementy Chirurgiczne Ratchet Wskaźnik Kierunkowy (do nawierconego otworu) Wskaźnik Po³o enia (do osadzenia we wprowadzonym implancie) Wiertło ancowate Typ Ø.0 Długie MGD100 Klucz Dynamometryczny Użyteczne przy rozpoczęciu wiercenia w kości korowej w celu zaznaczenia miejsca preparacji. Zalecane jest wprowadzenie wiertła na głębokość zgodną z planowaną długością implantu Wiert³o Korowe Wiertło Znakowane Długość (mm) Ø.0 TANTDF018 Ø.5 SD518S Wiert³o ancetowe Wkrêtak Maszynowy Implantu Ø.8 SD818S 18 Ø3.3 TANSDF3318 Ø3.8 TANSDF3818 Ø4.3 TANSDF4318 Ø4.8 TANSDF4815 Ø TANSDF5415 Ø5.9 TANSDF5915 Wkrêtak do Ratchety Każde wiertło ma znacznik głębokości od 7.0 do 18.0mm (TANSDF4815, TANSDF5415, TANSDF5915 mają znaczniki głębokości do 15.0mm) Czytelne, podwójne znakowanie głębokości (nacięcie i znakowanie laserowe) D Przed³u ka Wiert³a Wiert³o Trepanowe Punktowe Wiert³o Trepanowe Śrubokrêt do Wyjmowania ¹czników Śrubokrêt Rêczny Wiertło ze Stoperem Długość (mm) 7 TANTDF TANTDF008 Ø.0 10 TANTDF TANTDF011 Ø.8 Ø3.3 7 SD807M 8.5 SD808M 10 SD810M 11.5 SD811M 7 TANSDF TANSDF TANSDF3310 Wiert³o ze Stoperem Wiert³o Znakowane Ø TANSDF TANSDF TANSDF TANSDF TANSDF4811 D

26 50/51 Elementy Chirurgiczne Wiertło Trepanowe Punktowe (In.) SPTB4050 Wkrętak Maszynowy * Sprzedawane oddzielnie. Długość (mm) Typ 5 *Ultra krótki TANHCU Ultra krótki Krótki Długi MiNi 10 Krótki TANHCS 15 Długi TANHC 10 Krótki (MiNi) HCS Długi (MiNi) HC17 Wiertło Trepanowe * Sprzedawane oddzielnie. Ø3.5 (in Ø.5) Typ TANTB535 Umożliwia maszynowe wkręcenie implantu kątnicą. Łatwe i bezpieczne wprowadzanie. Stosowane, aby wprowadzić implant bez mocowania. Oznaczenie na trzonku wskazuje pozycję platformy implantu, zwłaszcza przy chirurgii bezpłatowej. Opcja (in ) TANTB4050 Krótki (in ) *TANTB Ø7.0 (in ) *TANTB6070 Ø3.5 (in Ø.5) *TANTBE535 (in ) Długi *TANTBE4050 (in ) *TANTBE5060 Ø7.0 (in ) *TANTBE6070 Minimalizuje ilość kroków wiercenia, zwłaszcza w przypadku implantów o dużej średnicy. Pomocne przy pobieraniu kości autogennej. Przydatne przy usuwaniu złamanych implantów. Znaczniki głębokości to 7, 8.5, 10, 11.5 i 13mm, te same co długości implantów. (znaczniki oddają aktualną długość) Na trzonku oznaczono wewnętrzną i zewnętrzną średnicę wiertła trepanowego. D 38 Wkrętak Implantu na Ratchetę * Sprzedawane oddzielnie. Długość (mm) Typ 6 *Ultra krótki TANREU 10 Krótki TANRES 15 Długi TANRE 15 Krótki (MiNi) RCS17 0 Długi (MiNi) RC17 Pozwala wkręcić lub wykręcić implant z pomocą ratchety. Bezpieczne połączenie instrumentu między implantem a ratchetą lub przedłużką do ratchety. Przyłożenie zbyt dużego momentu obrotowego może spowodować uszkodzenie połącznia hex w implancie. Znaczniki na trzonku wskazują pozycję platformy implantu, zwłaszcza przy chirurgii bezpłatowej. Ultra krótki Opcja Krótki Długi MiNi Wiertło Korowe Rozmiar śruby Ø3.5 TANCD3500 ~ Ø ~ Ø8.0 TANCD4055 TANCD Śrubokręt ręczny (1. ) * Sprzedawane oddzielnie. Długość (mm) Typ 5 *Ultra krótki TCMHDU Krótki TCMHDS Długi TCMHD100 Usuwa kość korową i zwiększa średnicę otworu zwłaszcza w twardej kości. Podobna funkcja do wierteł typu Countersink w innych systemach. Każde wiertło ma dwa stopnie dla łatwiejszego użycia. 0 *Extra-długi TCMHDE100 Używany do przykręcania śrub zamykających, wszystkich śrub do łączników i wszystkich śrub gojących. Dostępne w 4 długościach. Śrubokręt ręczny może być bezpośrednio osadzony do ratchety bez dodatkowych adapterów. Końcówka śrubokręta wytrzymuje moment obrotowy w przedziale 35-45Ncm bez odkształceń.

27 GUIDE PIN OPTION Ø4 Ø5 Ø6 Ø7 AnyRidge 5/53 AnyRidge ) Kaseta Protetyczna (KANPK3000) Kaseta Chirurgiczna Śrubokręt do Wyjmowania Łączników * Sprzedawany oddzielnie. Długość (mm) 17.5 TANMRD *TANMRD5 Używany do wyjmowania finalnych łączników z implantu; należy użyć po wcześniejszym wyjęciu śruby mocującej łącznik. Wprowadź prosto do łącznika i obracaj w prawo. Długi śrubokręt do wyjmowania łączników jest używany do rozłączenia łącznika z zacementowaną na nim koroną. Ratcheta Przedłużka Wiertła MDE150 Śrubokrêt do Wyjmowania ¹czników Wkrêtak Wyciskowy Wskaźnik Kierunku Przedłuża wiertła oraz inne instrumenty maszynowe. Nie używać momentu obrotowego powyżej 35Ncm: może ulec odkształceniu przy zbyt dużych siłach. Długość (mm) Ø.8 Ø Wkrêtak do ¹czników Kulkowych Ø1.9 / Ø.8 MDI09 Ø3. / Ø4.7 MDI3348 Potwierdza kierunek i oś podczas preparacji otworu w kości. Pozwala sprawdzić głębokość odwiertu. 8 8 Ø1.9 Ø3. Śrubokrêt Rêczny Wskaźnik Położenia Długość (mm) 10 TANPFF3580 Wkrêtak Wkrêtak Solid Po wprowadzeniu implantu, wskaźnik położenia może być połączony z implantem, aby sprawdzić równoległość względem innych implantów. Głębokość osadzenia może być mierzona dzięki nacięciom, zwłaszcza w chirurgii bezpłatowej. Klucz Dynamometryczny & Adapter * Sprzedawany oddzielnie. Typ Klucz Dynamometryczny *Adapter do Klucza Dynamometrycznego (Maszynowy) MTW300A TTAI100 Klucz Dynamometryczny Adapter do Klucza Dynamometrycznego (Ratcheta) TTAR100 Adapter do klucza dynamometrycznego Klucz dynamometryczny ma kontrolę momentu obrotowego w zakresie od 15Ncm do 45Ncm i jest używany do końcowego dokręcania śruby łącznika w implancie. Maszynowy do Ratchety
