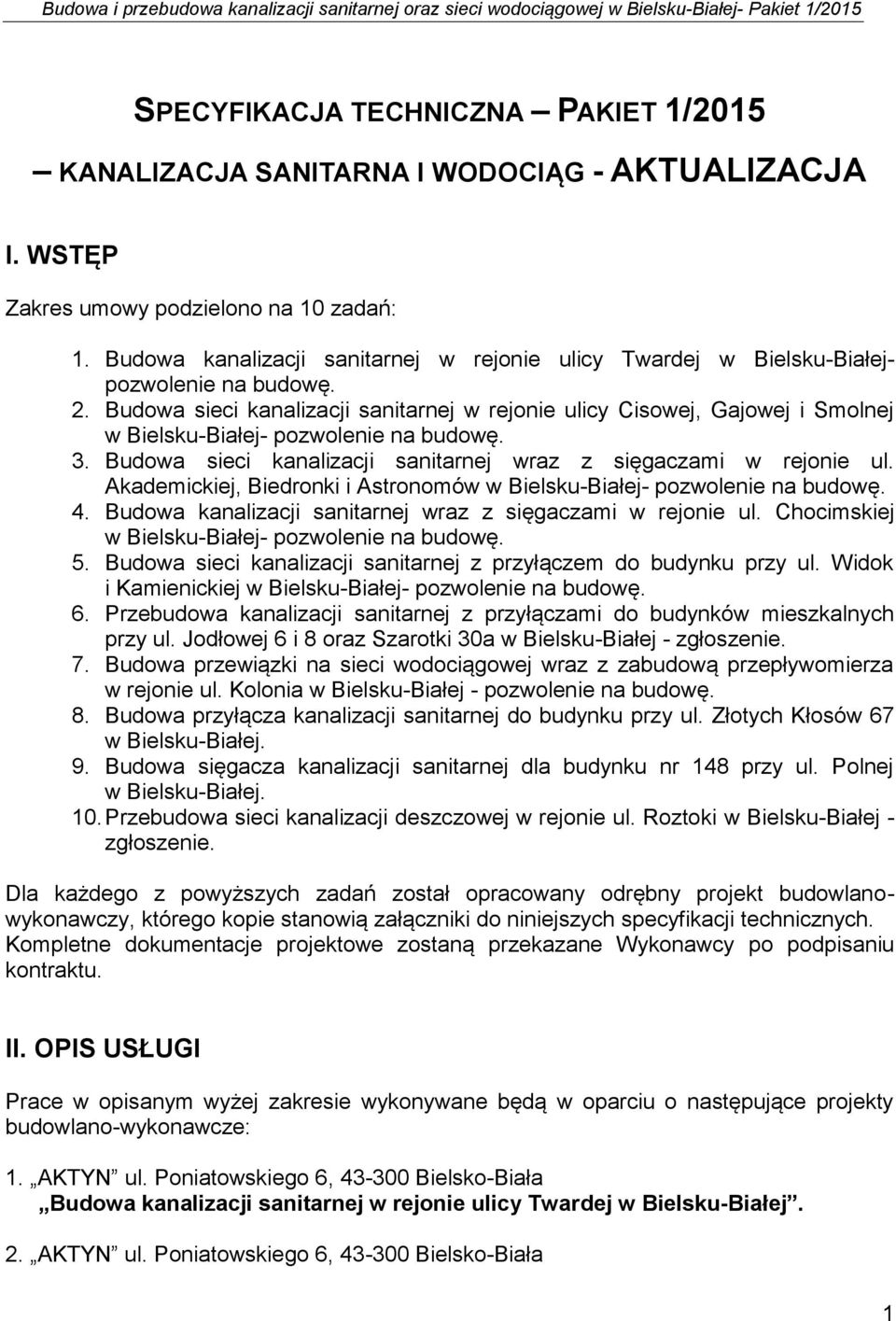

1 SPECYFIKACJA TECHNICZNA PAKIET 1/2015 KANALIZACJA SANITARNA I WODOCIĄG - AKTUALIZACJA I. WSTĘP Zakres umowy podzielono na 10 zadań: 1. Budowa kanalizacji sanitarnej w rejonie ulicy Twardej w Bielsku-Białejpozwolenie na budowę. 2. Budowa sieci kanalizacji sanitarnej w rejonie ulicy Cisowej, Gajowej i Smolnej w Bielsku-Białej- pozwolenie na budowę. 3. Budowa sieci kanalizacji sanitarnej wraz z sięgaczami w rejonie ul. Akademickiej, Biedronki i Astronomów w Bielsku-Białej- pozwolenie na budowę. 4. Budowa kanalizacji sanitarnej wraz z sięgaczami w rejonie ul. Chocimskiej w Bielsku-Białej- pozwolenie na budowę. 5. Budowa sieci kanalizacji sanitarnej z przyłączem do budynku przy ul. Widok i Kamienickiej w Bielsku-Białej- pozwolenie na budowę. 6. Przebudowa kanalizacji sanitarnej z przyłączami do budynków mieszkalnych przy ul. Jodłowej 6 i 8 oraz Szarotki 30a w Bielsku-Białej - zgłoszenie. 7. Budowa przewiązki na sieci wodociągowej wraz z zabudową przepływomierza w rejonie ul. Kolonia w Bielsku-Białej - pozwolenie na budowę. 8. Budowa przyłącza kanalizacji sanitarnej do budynku przy ul. Złotych Kłosów 67 w Bielsku-Białej. 9. Budowa sięgacza kanalizacji sanitarnej dla budynku nr 148 przy ul. Polnej w Bielsku-Białej. 10. Przebudowa sieci kanalizacji deszczowej w rejonie ul. Roztoki w Bielsku-Białej - zgłoszenie. Dla każdego z powyższych zadań został opracowany odrębny projekt budowlanowykonawczy, którego kopie stanowią załączniki do niniejszych specyfikacji technicznych. Kompletne dokumentacje projektowe zostaną przekazane Wykonawcy po podpisaniu kontraktu. II. OPIS USŁUGI Prace w opisanym wyżej zakresie wykonywane będą w oparciu o następujące projekty budowlano-wykonawcze: 1. AKTYN ul. Poniatowskiego 6, Bielsko-Biała Budowa kanalizacji sanitarnej w rejonie ulicy Twardej w Bielsku-Białej. 2. AKTYN ul. Poniatowskiego 6, Bielsko-Biała 1

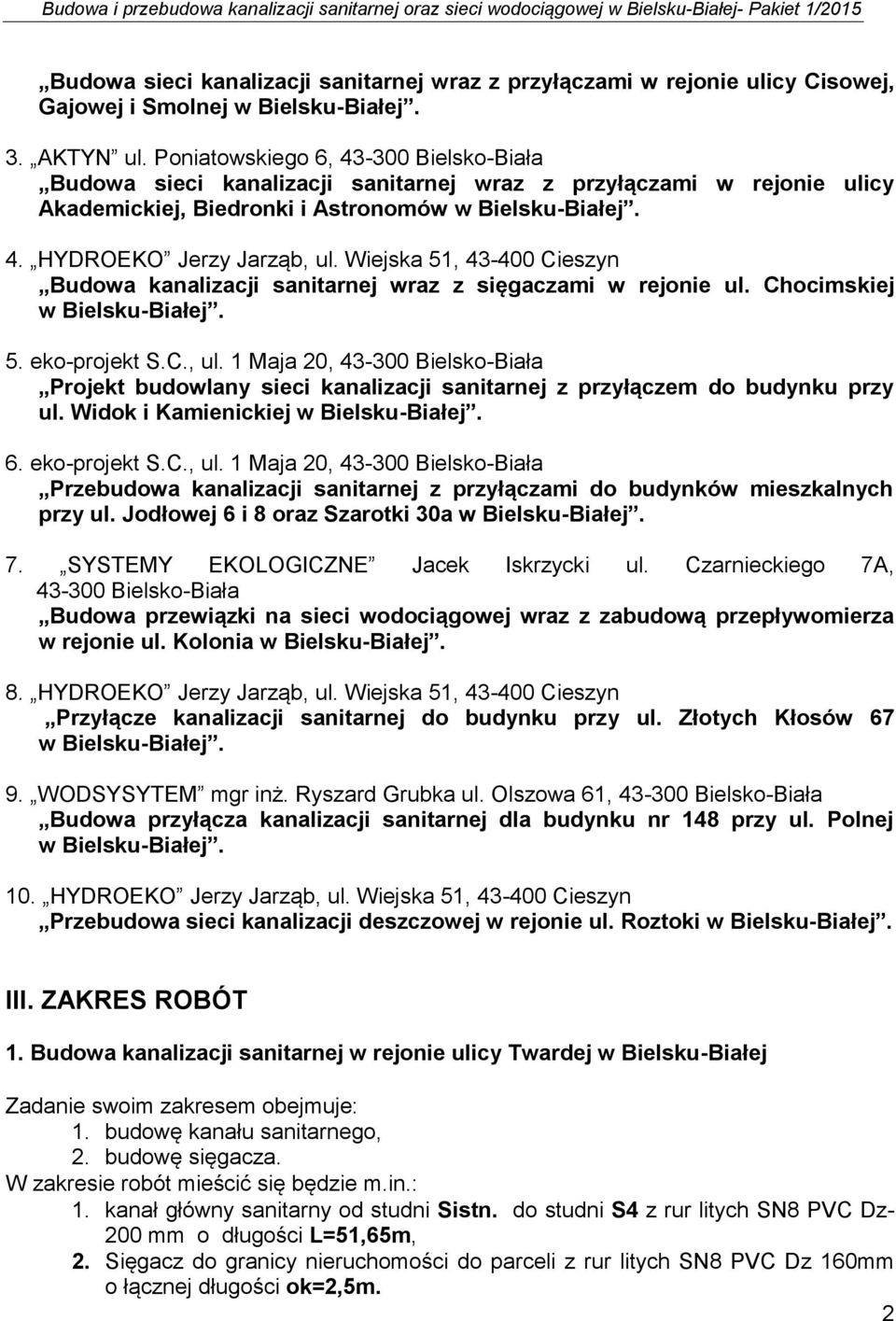

2 Budowa sieci kanalizacji sanitarnej wraz z przyłączami w rejonie ulicy Cisowej, Gajowej i Smolnej w Bielsku-Białej. 3. AKTYN ul. Poniatowskiego 6, Bielsko-Biała Budowa sieci kanalizacji sanitarnej wraz z przyłączami w rejonie ulicy Akademickiej, Biedronki i Astronomów w Bielsku-Białej. 4. HYDROEKO Jerzy Jarząb, ul. Wiejska 51, Cieszyn Budowa kanalizacji sanitarnej wraz z sięgaczami w rejonie ul. Chocimskiej w Bielsku-Białej. 5. eko-projekt S.C., ul. 1 Maja 20, Bielsko-Biała Projekt budowlany sieci kanalizacji sanitarnej z przyłączem do budynku przy ul. Widok i Kamienickiej w Bielsku-Białej. 6. eko-projekt S.C., ul. 1 Maja 20, Bielsko-Biała Przebudowa kanalizacji sanitarnej z przyłączami do budynków mieszkalnych przy ul. Jodłowej 6 i 8 oraz Szarotki 30a w Bielsku-Białej. 7. SYSTEMY EKOLOGICZNE Jacek Iskrzycki ul. Czarnieckiego 7A, Bielsko-Biała Budowa przewiązki na sieci wodociągowej wraz z zabudową przepływomierza w rejonie ul. Kolonia w Bielsku-Białej. 8. HYDROEKO Jerzy Jarząb, ul. Wiejska 51, Cieszyn Przyłącze kanalizacji sanitarnej do budynku przy ul. Złotych Kłosów 67 w Bielsku-Białej. 9. WODSYSYTEM mgr inż. Ryszard Grubka ul. Olszowa 61, Bielsko-Biała Budowa przyłącza kanalizacji sanitarnej dla budynku nr 148 przy ul. Polnej w Bielsku-Białej. 10. HYDROEKO Jerzy Jarząb, ul. Wiejska 51, Cieszyn Przebudowa sieci kanalizacji deszczowej w rejonie ul. Roztoki w Bielsku-Białej. III. ZAKRES ROBÓT 1. Budowa kanalizacji sanitarnej w rejonie ulicy Twardej w Bielsku-Białej Zadanie swoim zakresem obejmuje: 1. budowę kanału sanitarnego, 2. budowę sięgacza. W zakresie robót mieścić się będzie m.in.: 1. kanał główny sanitarny od studni Sistn. do studni S4 z rur litych SN8 PVC Dz- 200 mm o długości L=51,65m, 2. Sięgacz do granicy nieruchomości do parceli z rur litych SN8 PVC Dz 160mm o łącznej długości ok=2,5m. 2

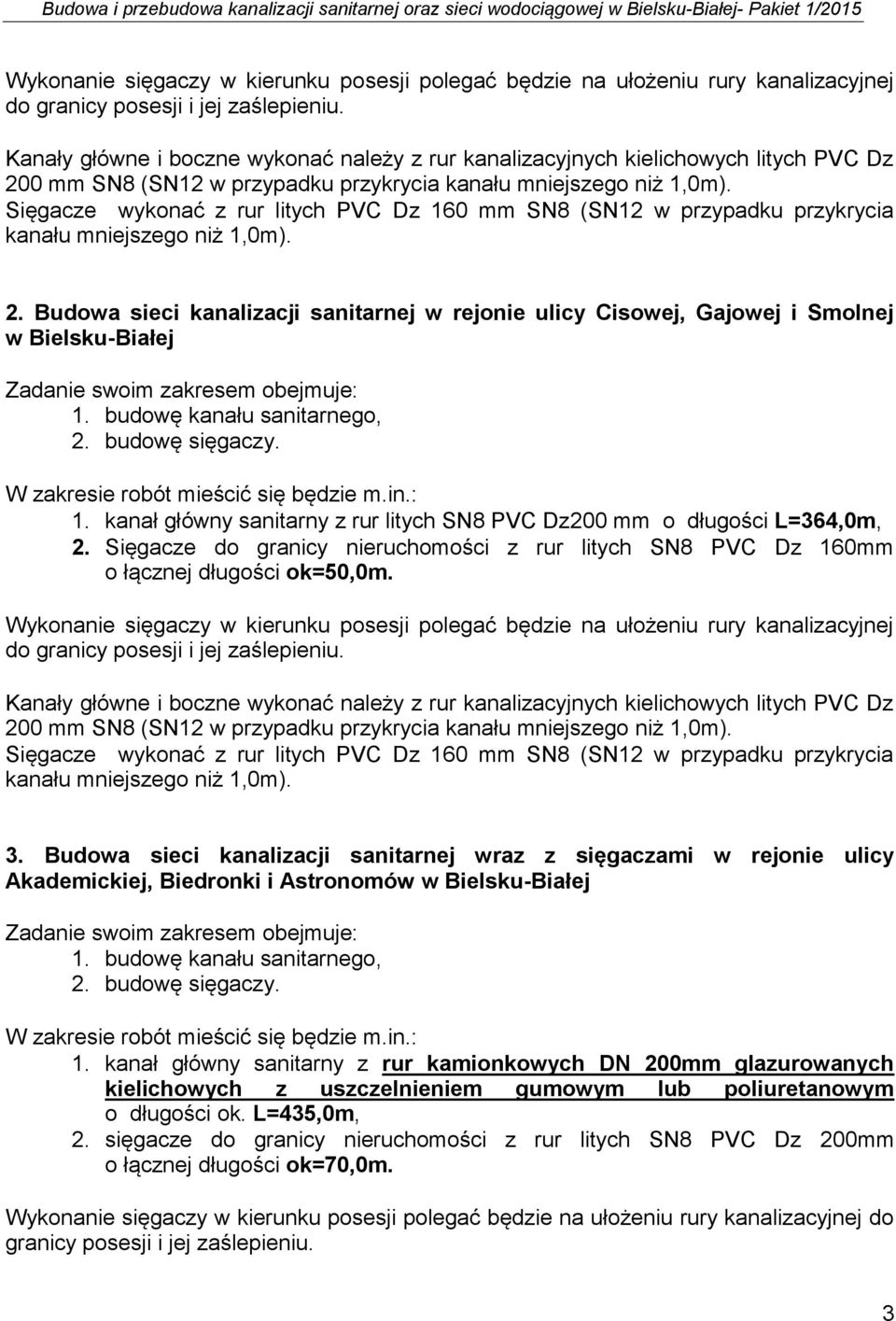

3 Wykonanie sięgaczy w kierunku posesji polegać będzie na ułożeniu rury kanalizacyjnej do granicy posesji i jej zaślepieniu. Kanały główne i boczne wykonać należy z rur kanalizacyjnych kielichowych litych PVC Dz 200 mm SN8 (SN12 w przypadku przykrycia kanału mniejszego niż 1,0m). Sięgacze wykonać z rur litych PVC Dz 160 mm SN8 (SN12 w przypadku przykrycia kanału mniejszego niż 1,0m). 2. Budowa sieci kanalizacji sanitarnej w rejonie ulicy Cisowej, Gajowej i Smolnej w Bielsku-Białej Zadanie swoim zakresem obejmuje: 1. budowę kanału sanitarnego, 2. budowę sięgaczy. W zakresie robót mieścić się będzie m.in.: 1. kanał główny sanitarny z rur litych SN8 PVC Dz200 mm o długości L=364,0m, 2. Sięgacze do granicy nieruchomości z rur litych SN8 PVC Dz 160mm o łącznej długości ok=50,0m. Wykonanie sięgaczy w kierunku posesji polegać będzie na ułożeniu rury kanalizacyjnej do granicy posesji i jej zaślepieniu. Kanały główne i boczne wykonać należy z rur kanalizacyjnych kielichowych litych PVC Dz 200 mm SN8 (SN12 w przypadku przykrycia kanału mniejszego niż 1,0m). Sięgacze wykonać z rur litych PVC Dz 160 mm SN8 (SN12 w przypadku przykrycia kanału mniejszego niż 1,0m). 3. Budowa sieci kanalizacji sanitarnej wraz z sięgaczami w rejonie ulicy Akademickiej, Biedronki i Astronomów w Bielsku-Białej Zadanie swoim zakresem obejmuje: 1. budowę kanału sanitarnego, 2. budowę sięgaczy. W zakresie robót mieścić się będzie m.in.: 1. kanał główny sanitarny z rur kamionkowych DN 200mm glazurowanych kielichowych z uszczelnieniem gumowym lub poliuretanowym o długości ok. L=435,0m, 2. sięgacze do granicy nieruchomości z rur litych SN8 PVC Dz 200mm o łącznej długości ok=70,0m. Wykonanie sięgaczy w kierunku posesji polegać będzie na ułożeniu rury kanalizacyjnej do granicy posesji i jej zaślepieniu. 3

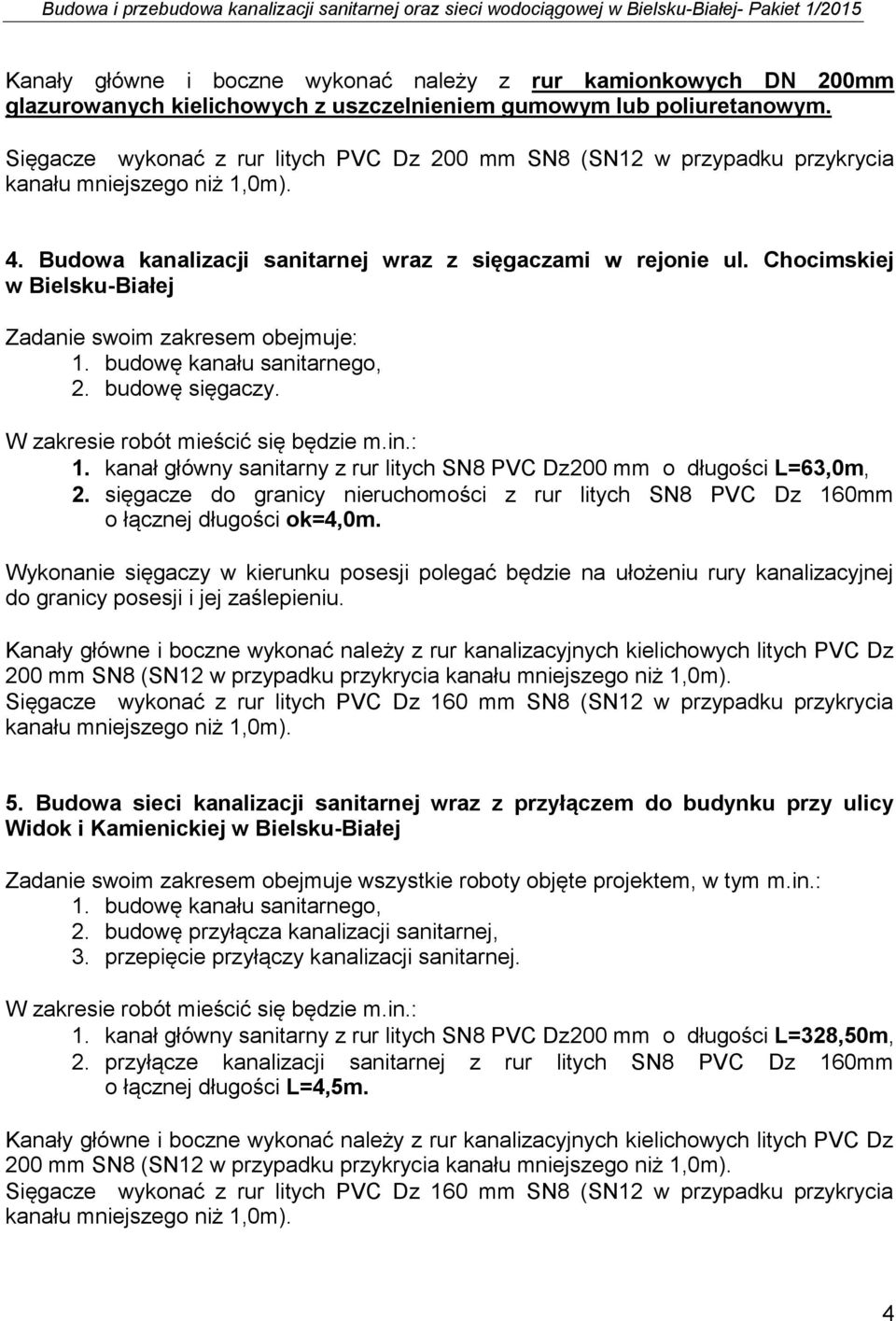

4 Kanały główne i boczne wykonać należy z rur kamionkowych DN 200mm glazurowanych kielichowych z uszczelnieniem gumowym lub poliuretanowym. Sięgacze wykonać z rur litych PVC Dz 200 mm SN8 (SN12 w przypadku przykrycia kanału mniejszego niż 1,0m). 4. Budowa kanalizacji sanitarnej wraz z sięgaczami w rejonie ul. Chocimskiej w Bielsku-Białej Zadanie swoim zakresem obejmuje: 1. budowę kanału sanitarnego, 2. budowę sięgaczy. W zakresie robót mieścić się będzie m.in.: 1. kanał główny sanitarny z rur litych SN8 PVC Dz200 mm o długości L=63,0m, 2. sięgacze do granicy nieruchomości z rur litych SN8 PVC Dz 160mm o łącznej długości ok=4,0m. Wykonanie sięgaczy w kierunku posesji polegać będzie na ułożeniu rury kanalizacyjnej do granicy posesji i jej zaślepieniu. Kanały główne i boczne wykonać należy z rur kanalizacyjnych kielichowych litych PVC Dz 200 mm SN8 (SN12 w przypadku przykrycia kanału mniejszego niż 1,0m). Sięgacze wykonać z rur litych PVC Dz 160 mm SN8 (SN12 w przypadku przykrycia kanału mniejszego niż 1,0m). 5. Budowa sieci kanalizacji sanitarnej wraz z przyłączem do budynku przy ulicy Widok i Kamienickiej w Bielsku-Białej Zadanie swoim zakresem obejmuje wszystkie roboty objęte projektem, w tym m.in.: 1. budowę kanału sanitarnego, 2. budowę przyłącza kanalizacji sanitarnej, 3. przepięcie przyłączy kanalizacji sanitarnej. W zakresie robót mieścić się będzie m.in.: 1. kanał główny sanitarny z rur litych SN8 PVC Dz200 mm o długości L=328,50m, 2. przyłącze kanalizacji sanitarnej z rur litych SN8 PVC Dz 160mm o łącznej długości L=4,5m. Kanały główne i boczne wykonać należy z rur kanalizacyjnych kielichowych litych PVC Dz 200 mm SN8 (SN12 w przypadku przykrycia kanału mniejszego niż 1,0m). Sięgacze wykonać z rur litych PVC Dz 160 mm SN8 (SN12 w przypadku przykrycia kanału mniejszego niż 1,0m). 4

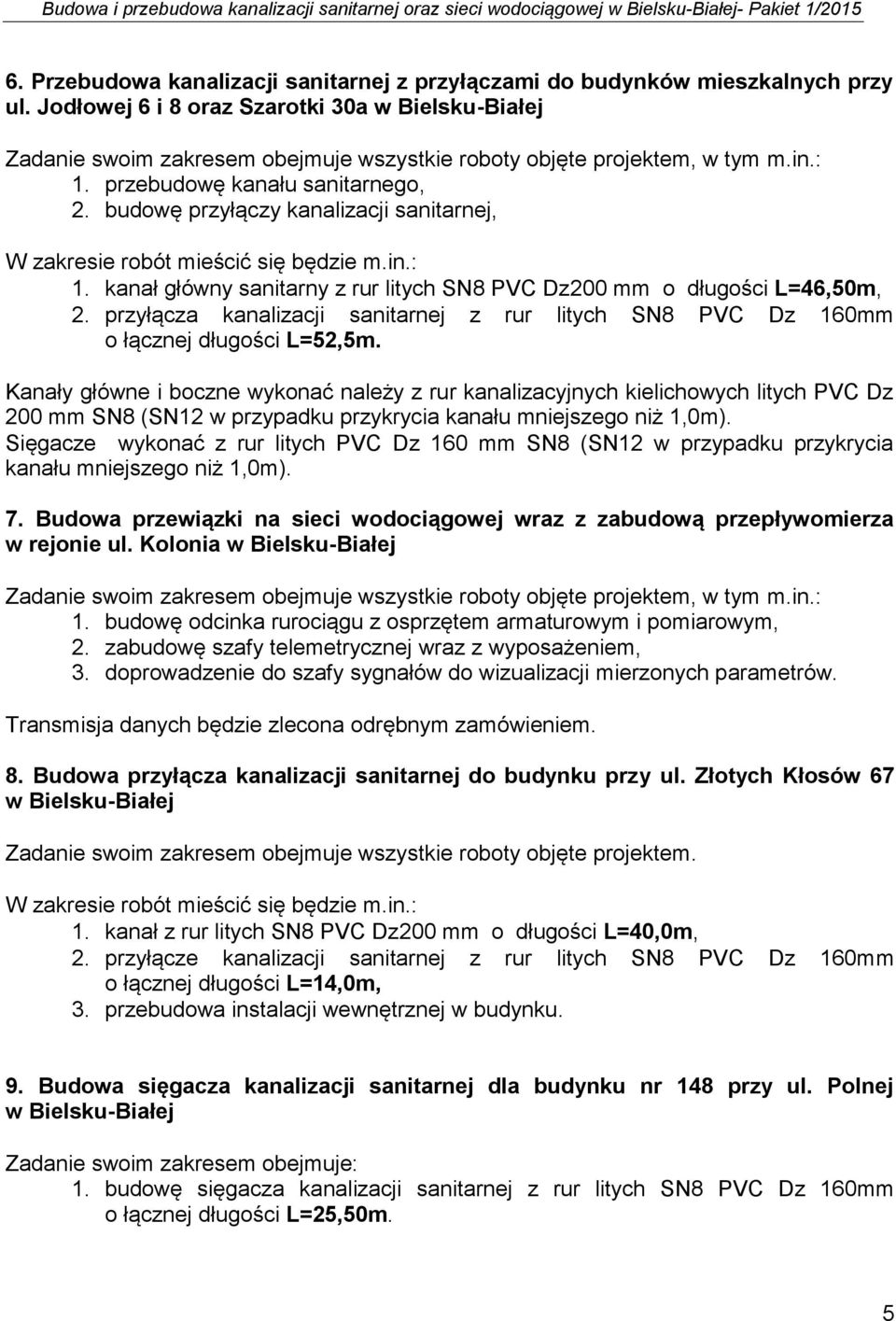

5 6. Przebudowa kanalizacji sanitarnej z przyłączami do budynków mieszkalnych przy ul. Jodłowej 6 i 8 oraz Szarotki 30a w Bielsku-Białej Zadanie swoim zakresem obejmuje wszystkie roboty objęte projektem, w tym m.in.: 1. przebudowę kanału sanitarnego, 2. budowę przyłączy kanalizacji sanitarnej, W zakresie robót mieścić się będzie m.in.: 1. kanał główny sanitarny z rur litych SN8 PVC Dz200 mm o długości L=46,50m, 2. przyłącza kanalizacji sanitarnej z rur litych SN8 PVC Dz 160mm o łącznej długości L=52,5m. Kanały główne i boczne wykonać należy z rur kanalizacyjnych kielichowych litych PVC Dz 200 mm SN8 (SN12 w przypadku przykrycia kanału mniejszego niż 1,0m). Sięgacze wykonać z rur litych PVC Dz 160 mm SN8 (SN12 w przypadku przykrycia kanału mniejszego niż 1,0m). 7. Budowa przewiązki na sieci wodociągowej wraz z zabudową przepływomierza w rejonie ul. Kolonia w Bielsku-Białej Zadanie swoim zakresem obejmuje wszystkie roboty objęte projektem, w tym m.in.: 1. budowę odcinka rurociągu z osprzętem armaturowym i pomiarowym, 2. zabudowę szafy telemetrycznej wraz z wyposażeniem, 3. doprowadzenie do szafy sygnałów do wizualizacji mierzonych parametrów. Transmisja danych będzie zlecona odrębnym zamówieniem. 8. Budowa przyłącza kanalizacji sanitarnej do budynku przy ul. Złotych Kłosów 67 w Bielsku-Białej Zadanie swoim zakresem obejmuje wszystkie roboty objęte projektem. W zakresie robót mieścić się będzie m.in.: 1. kanał z rur litych SN8 PVC Dz200 mm o długości L=40,0m, 2. przyłącze kanalizacji sanitarnej z rur litych SN8 PVC Dz 160mm o łącznej długości L=14,0m, 3. przebudowa instalacji wewnętrznej w budynku. 9. Budowa sięgacza kanalizacji sanitarnej dla budynku nr 148 przy ul. Polnej w Bielsku-Białej Zadanie swoim zakresem obejmuje: 1. budowę sięgacza kanalizacji sanitarnej z rur litych SN8 PVC Dz 160mm o łącznej długości L=25,50m. 5

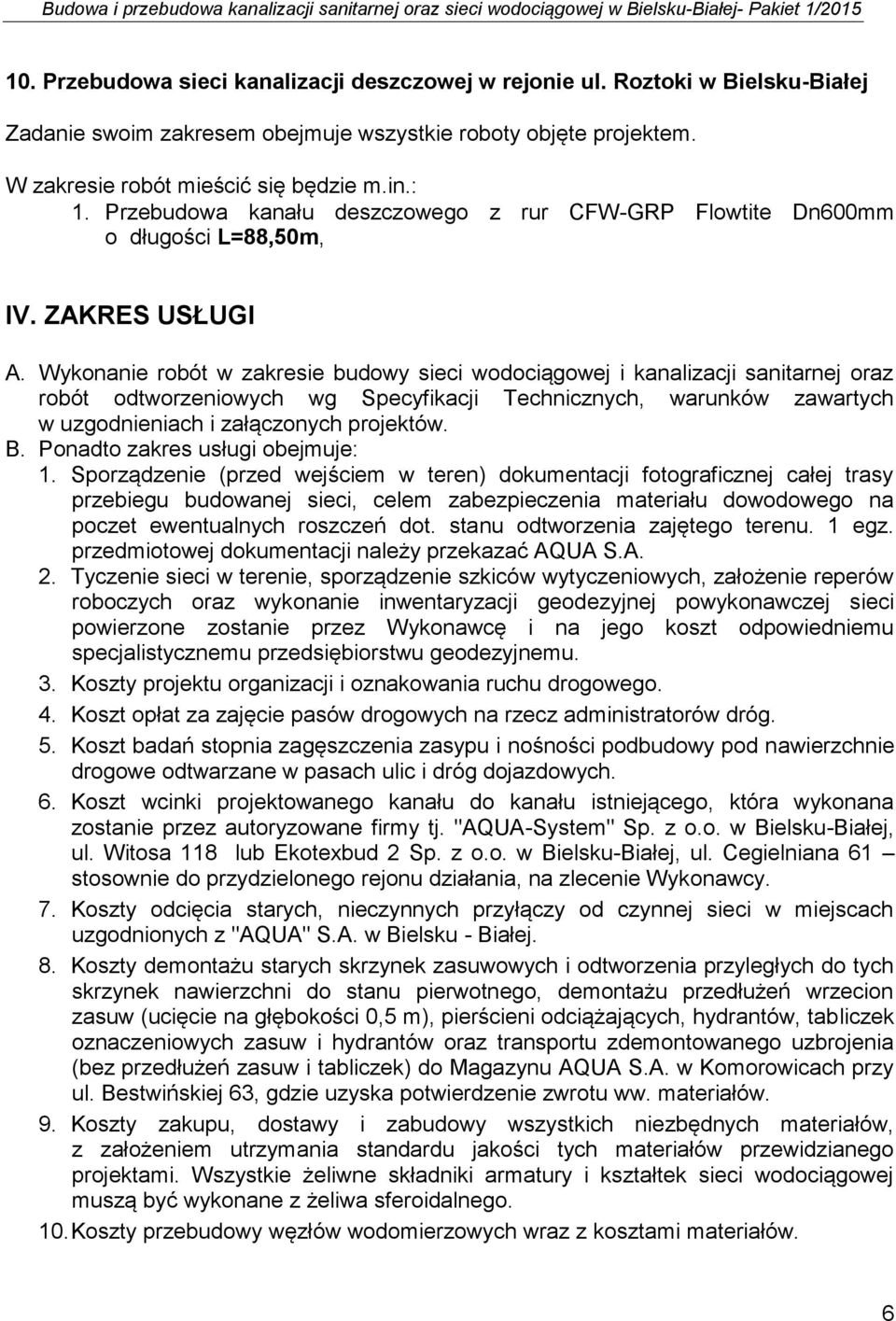

6 10. Przebudowa sieci kanalizacji deszczowej w rejonie ul. Roztoki w Bielsku-Białej Zadanie swoim zakresem obejmuje wszystkie roboty objęte projektem. W zakresie robót mieścić się będzie m.in.: 1. Przebudowa kanału deszczowego z rur CFW-GRP Flowtite Dn600mm o długości L=88,50m, IV. ZAKRES USŁUGI A. Wykonanie robót w zakresie budowy sieci wodociągowej i kanalizacji sanitarnej oraz robót odtworzeniowych wg Specyfikacji Technicznych, warunków zawartych w uzgodnieniach i załączonych projektów. B. Ponadto zakres usługi obejmuje: 1. Sporządzenie (przed wejściem w teren) dokumentacji fotograficznej całej trasy przebiegu budowanej sieci, celem zabezpieczenia materiału dowodowego na poczet ewentualnych roszczeń dot. stanu odtworzenia zajętego terenu. 1 egz. przedmiotowej dokumentacji należy przekazać AQUA S.A. 2. Tyczenie sieci w terenie, sporządzenie szkiców wytyczeniowych, założenie reperów roboczych oraz wykonanie inwentaryzacji geodezyjnej powykonawczej sieci powierzone zostanie przez Wykonawcę i na jego koszt odpowiedniemu specjalistycznemu przedsiębiorstwu geodezyjnemu. 3. Koszty projektu organizacji i oznakowania ruchu drogowego. 4. Koszt opłat za zajęcie pasów drogowych na rzecz administratorów dróg. 5. Koszt badań stopnia zagęszczenia zasypu i nośności podbudowy pod nawierzchnie drogowe odtwarzane w pasach ulic i dróg dojazdowych. 6. Koszt wcinki projektowanego kanału do kanału istniejącego, która wykonana zostanie przez autoryzowane firmy tj. "AQUA-System" Sp. z o.o. w Bielsku-Białej, ul. Witosa 118 lub Ekotexbud 2 Sp. z o.o. w Bielsku-Białej, ul. Cegielniana 61 stosownie do przydzielonego rejonu działania, na zlecenie Wykonawcy. 7. Koszty odcięcia starych, nieczynnych przyłączy od czynnej sieci w miejscach uzgodnionych z "AQUA" S.A. w Bielsku - Białej. 8. Koszty demontażu starych skrzynek zasuwowych i odtworzenia przyległych do tych skrzynek nawierzchni do stanu pierwotnego, demontażu przedłużeń wrzecion zasuw (ucięcie na głębokości 0,5 m), pierścieni odciążających, hydrantów, tabliczek oznaczeniowych zasuw i hydrantów oraz transportu zdemontowanego uzbrojenia (bez przedłużeń zasuw i tabliczek) do Magazynu AQUA S.A. w Komorowicach przy ul. Bestwińskiej 63, gdzie uzyska potwierdzenie zwrotu ww. materiałów. 9. Koszty zakupu, dostawy i zabudowy wszystkich niezbędnych materiałów, z założeniem utrzymania standardu jakości tych materiałów przewidzianego projektami. Wszystkie żeliwne składniki armatury i kształtek sieci wodociągowej muszą być wykonane z żeliwa sferoidalnego. 10. Koszty przebudowy węzłów wodomierzowych wraz z kosztami materiałów. 6

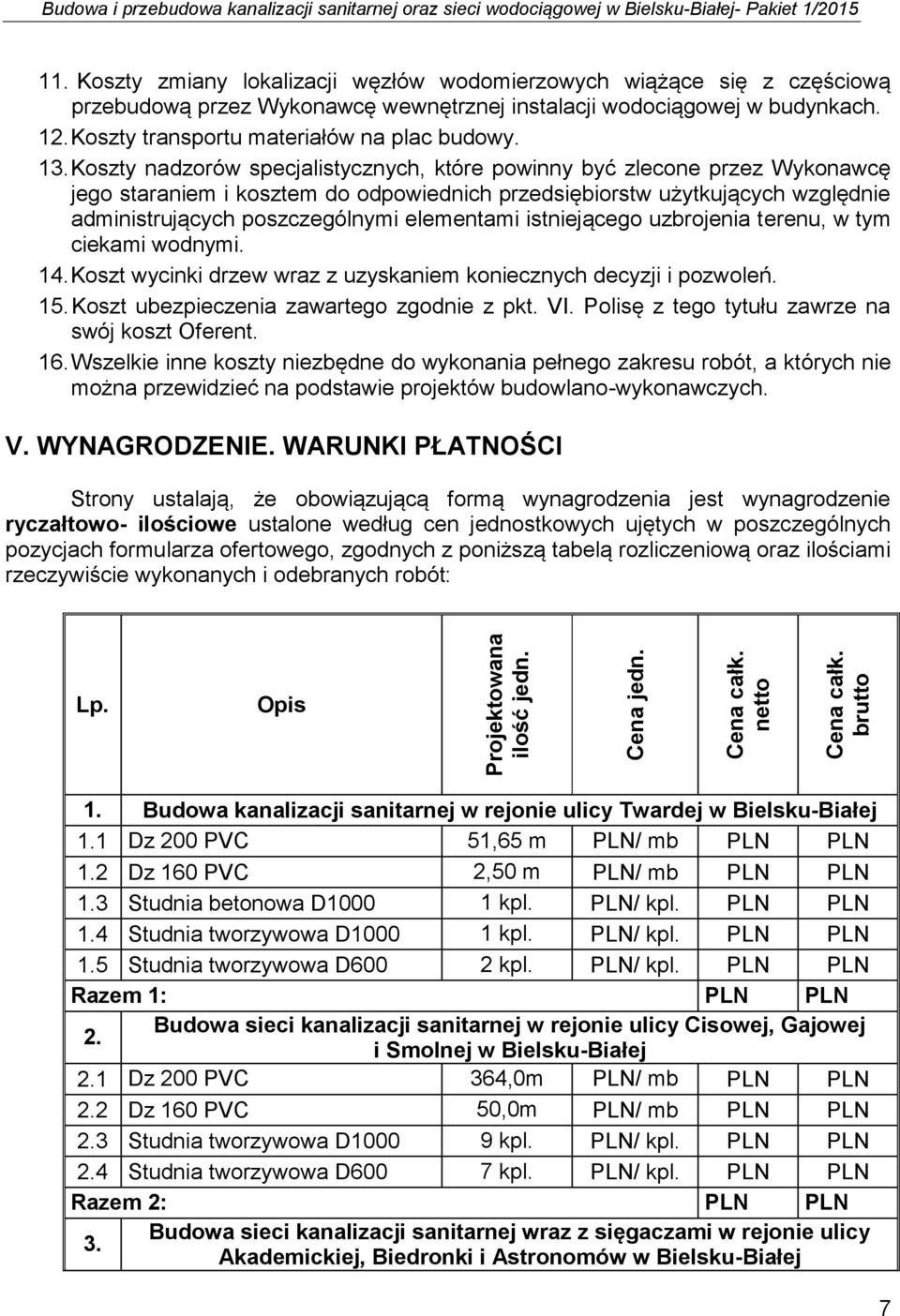

7 Projektowana ilość jedn. Cena jedn. Cena całk. netto Cena całk. brutto Budowa i przebudowa kanalizacji sanitarnej oraz sieci wodociągowej w Bielsku-Białej- Pakiet 1/ Koszty zmiany lokalizacji węzłów wodomierzowych wiążące się z częściową przebudową przez Wykonawcę wewnętrznej instalacji wodociągowej w budynkach. 12. Koszty transportu materiałów na plac budowy. 13. Koszty nadzorów specjalistycznych, które powinny być zlecone przez Wykonawcę jego staraniem i kosztem do odpowiednich przedsiębiorstw użytkujących względnie administrujących poszczególnymi elementami istniejącego uzbrojenia terenu, w tym ciekami wodnymi. 14. Koszt wycinki drzew wraz z uzyskaniem koniecznych decyzji i pozwoleń. 15. Koszt ubezpieczenia zawartego zgodnie z pkt. VI. Polisę z tego tytułu zawrze na swój koszt Oferent. 16. Wszelkie inne koszty niezbędne do wykonania pełnego zakresu robót, a których nie można przewidzieć na podstawie projektów budowlano-wykonawczych. V. WYNAGRODZENIE. WARUNKI PŁATNOŚCI Strony ustalają, że obowiązującą formą wynagrodzenia jest wynagrodzenie ryczałtowo- ilościowe ustalone według cen jednostkowych ujętych w poszczególnych pozycjach formularza ofertowego, zgodnych z poniższą tabelą rozliczeniową oraz ilościami rzeczywiście wykonanych i odebranych robót: Lp. Opis 1. Budowa kanalizacji sanitarnej w rejonie ulicy Twardej w Bielsku-Białej 1.1 Dz 200 PVC 51,65 m PLN/ mb PLN PLN 1.2 Dz 160 PVC 2,50 m PLN/ mb PLN PLN 1.3 Studnia betonowa D kpl. PLN/ kpl. PLN PLN 1.4 Studnia tworzywowa D kpl. PLN/ kpl. PLN PLN 1.5 Studnia tworzywowa D600 2 kpl. PLN/ kpl. PLN PLN Razem 1: PLN PLN 2. Budowa sieci kanalizacji sanitarnej w rejonie ulicy Cisowej, Gajowej i Smolnej w Bielsku-Białej 2.1 Dz 200 PVC 364,0m PLN/ mb PLN PLN 2.2 Dz 160 PVC 50,0m PLN/ mb PLN PLN 2.3 Studnia tworzywowa D kpl. PLN/ kpl. PLN PLN 2.4 Studnia tworzywowa D600 7 kpl. PLN/ kpl. PLN PLN Razem 2: PLN PLN 3. Budowa sieci kanalizacji sanitarnej wraz z sięgaczami w rejonie ulicy Akademickiej, Biedronki i Astronomów w Bielsku-Białej 7

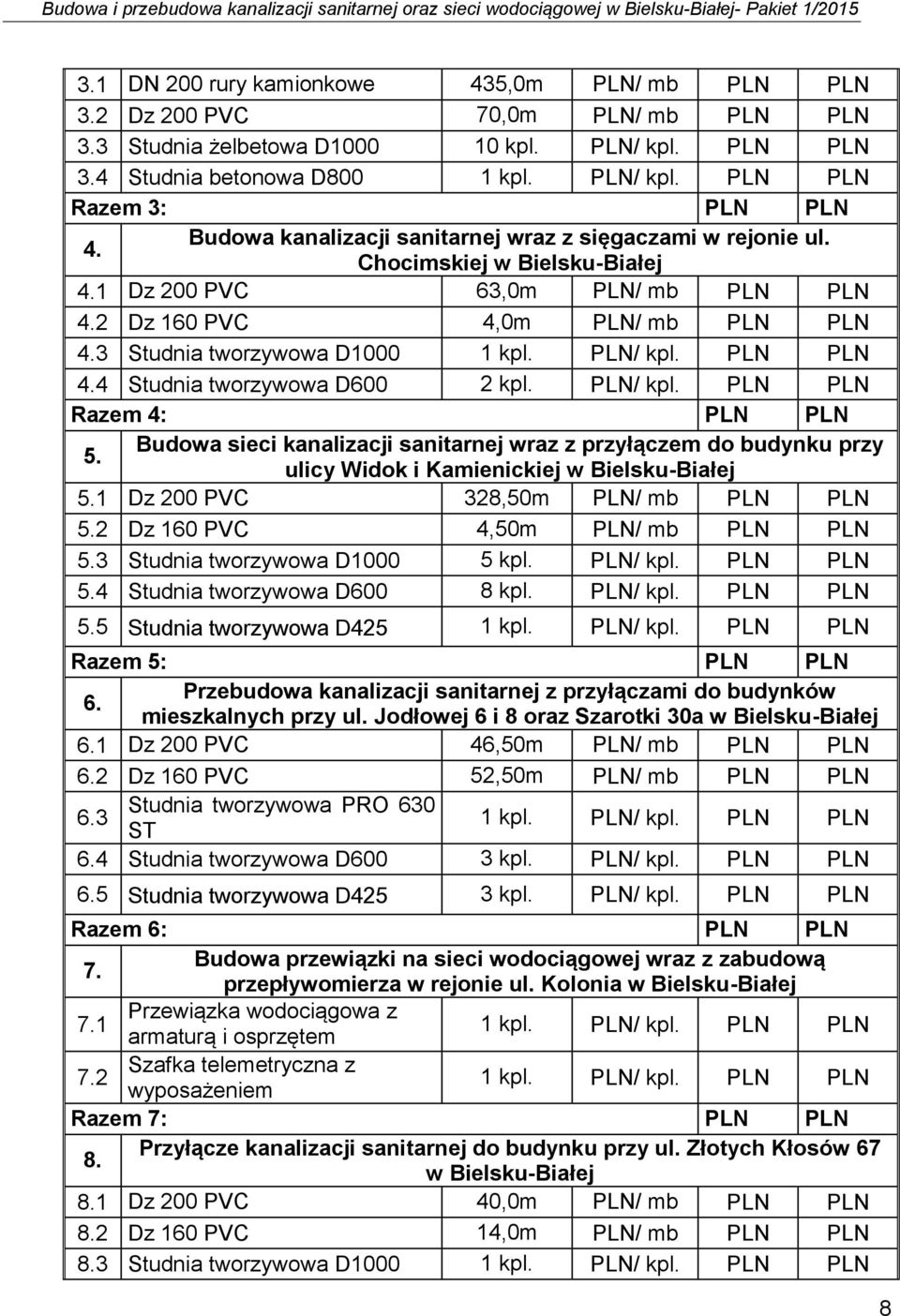

8 3.1 DN 200 rury kamionkowe 435,0m PLN/ mb PLN PLN 3.2 Dz 200 PVC 70,0m PLN/ mb PLN PLN 3.3 Studnia żelbetowa D kpl. PLN/ kpl. PLN PLN 3.4 Studnia betonowa D800 1 kpl. PLN/ kpl. PLN PLN Razem 3: PLN PLN 4. Budowa kanalizacji sanitarnej wraz z sięgaczami w rejonie ul. Chocimskiej w Bielsku-Białej 4.1 Dz 200 PVC 63,0m PLN/ mb PLN PLN 4.2 Dz 160 PVC 4,0m PLN/ mb PLN PLN 4.3 Studnia tworzywowa D kpl. PLN/ kpl. PLN PLN 4.4 Studnia tworzywowa D600 2 kpl. PLN/ kpl. PLN PLN Razem 4: PLN PLN 5. Budowa sieci kanalizacji sanitarnej wraz z przyłączem do budynku przy ulicy Widok i Kamienickiej w Bielsku-Białej 5.1 Dz 200 PVC 328,50m PLN/ mb PLN PLN 5.2 Dz 160 PVC 4,50m PLN/ mb PLN PLN 5.3 Studnia tworzywowa D kpl. PLN/ kpl. PLN PLN 5.4 Studnia tworzywowa D600 8 kpl. PLN/ kpl. PLN PLN 5.5 Studnia tworzywowa D425 1 kpl. PLN/ kpl. PLN PLN Razem 5: PLN PLN 6. Przebudowa kanalizacji sanitarnej z przyłączami do budynków mieszkalnych przy ul. Jodłowej 6 i 8 oraz Szarotki 30a w Bielsku-Białej 6.1 Dz 200 PVC 46,50m PLN/ mb PLN PLN 6.2 Dz 160 PVC 52,50m PLN/ mb PLN PLN 6.3 Studnia tworzywowa PRO 630 ST 1 kpl. PLN/ kpl. PLN PLN 6.4 Studnia tworzywowa D600 3 kpl. PLN/ kpl. PLN PLN 6.5 Studnia tworzywowa D425 3 kpl. PLN/ kpl. PLN PLN Razem 6: PLN PLN 7. Budowa przewiązki na sieci wodociągowej wraz z zabudową przepływomierza w rejonie ul. Kolonia w Bielsku-Białej 7.1 Przewiązka wodociągowa z armaturą i osprzętem 1 kpl. PLN/ kpl. PLN PLN 7.2 Szafka telemetryczna z wyposażeniem 1 kpl. PLN/ kpl. PLN PLN Razem 7: PLN PLN 8. Przyłącze kanalizacji sanitarnej do budynku przy ul. Złotych Kłosów 67 w Bielsku-Białej 8.1 Dz 200 PVC 40,0m PLN/ mb PLN PLN 8.2 Dz 160 PVC 14,0m PLN/ mb PLN PLN 8.3 Studnia tworzywowa D kpl. PLN/ kpl. PLN PLN 8

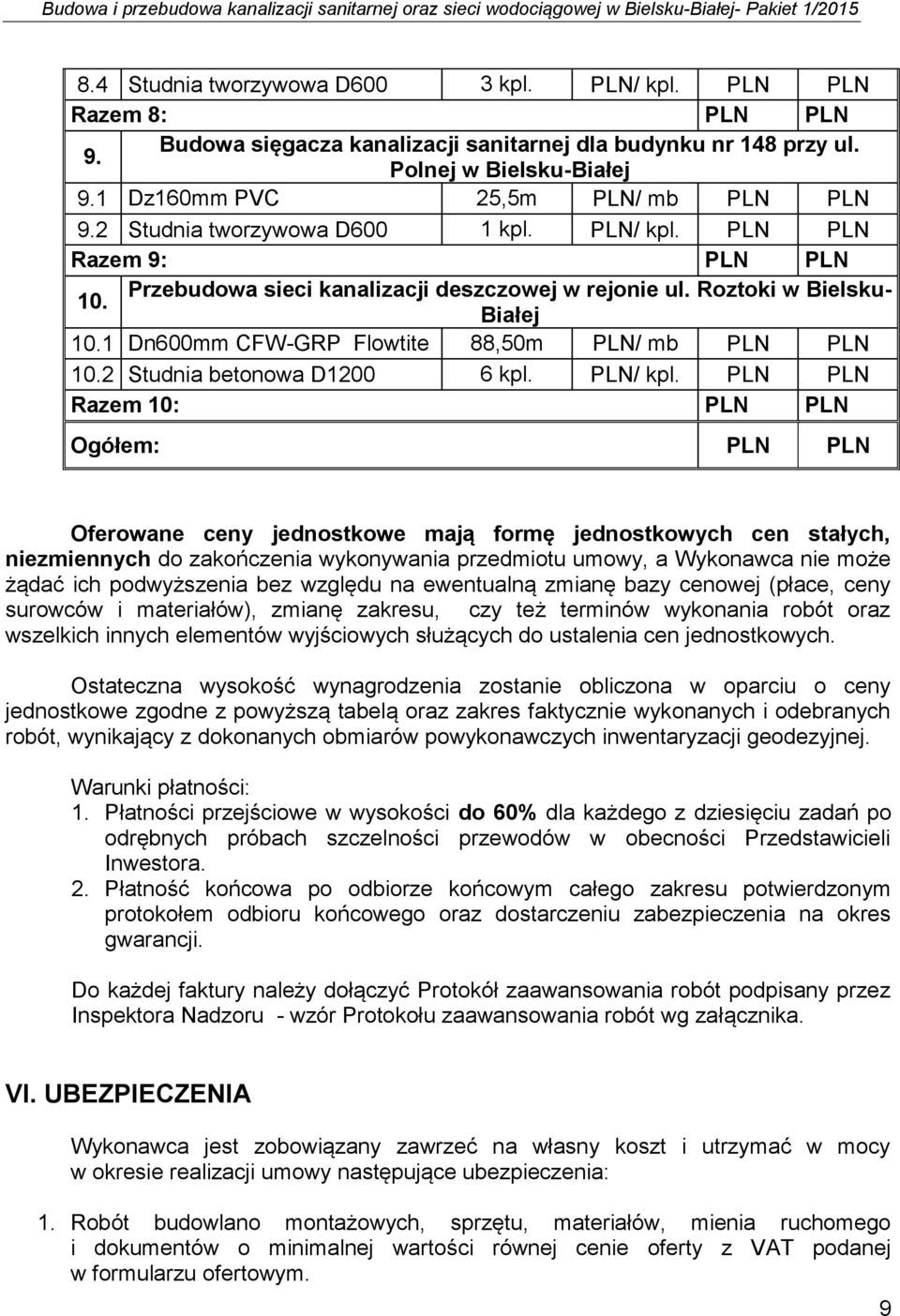

9 8.4 Studnia tworzywowa D600 3 kpl. PLN/ kpl. PLN PLN Razem 8: PLN PLN 9. Budowa sięgacza kanalizacji sanitarnej dla budynku nr 148 przy ul. Polnej w Bielsku-Białej 9.1 Dz160mm PVC 25,5m PLN/ mb PLN PLN 9.2 Studnia tworzywowa D600 1 kpl. PLN/ kpl. PLN PLN Razem 9: PLN PLN 10. Przebudowa sieci kanalizacji deszczowej w rejonie ul. Roztoki w Bielsku- Białej 10.1 Dn600mm CFW-GRP Flowtite 88,50m PLN/ mb PLN PLN 10.2 Studnia betonowa D kpl. PLN/ kpl. PLN PLN Razem 10: PLN PLN Ogółem: PLN PLN Oferowane ceny jednostkowe mają formę jednostkowych cen stałych, niezmiennych do zakończenia wykonywania przedmiotu umowy, a Wykonawca nie może żądać ich podwyższenia bez względu na ewentualną zmianę bazy cenowej (płace, ceny surowców i materiałów), zmianę zakresu, czy też terminów wykonania robót oraz wszelkich innych elementów wyjściowych służących do ustalenia cen jednostkowych. Ostateczna wysokość wynagrodzenia zostanie obliczona w oparciu o ceny jednostkowe zgodne z powyższą tabelą oraz zakres faktycznie wykonanych i odebranych robót, wynikający z dokonanych obmiarów powykonawczych inwentaryzacji geodezyjnej. Warunki płatności: 1. Płatności przejściowe w wysokości do 60% dla każdego z dziesięciu zadań po odrębnych próbach szczelności przewodów w obecności Przedstawicieli Inwestora. 2. Płatność końcowa po odbiorze końcowym całego zakresu potwierdzonym protokołem odbioru końcowego oraz dostarczeniu zabezpieczenia na okres gwarancji. Do każdej faktury należy dołączyć Protokół zaawansowania robót podpisany przez Inspektora Nadzoru - wzór Protokołu zaawansowania robót wg załącznika. VI. UBEZPIECZENIA Wykonawca jest zobowiązany zawrzeć na własny koszt i utrzymać w mocy w okresie realizacji umowy następujące ubezpieczenia: 1. Robót budowlano montażowych, sprzętu, materiałów, mienia ruchomego i dokumentów o minimalnej wartości równej cenie oferty z VAT podanej w formularzu ofertowym. 9

10 - Polisa powinna obejmować również: szkody powstałe w okresie realizacji gwarancji/rękojmi, ryzyko projektanta oraz mienie otaczające należące do Zamawiającego. 2. Ubezpieczenie odpowiedzialności cywilnej wykonawcy o minimalnej sumie gwarancyjnej: a. dla umów o wartości do 1 mln PLN brutto suma gwarancyjna minimum 1 mln PLN. b. dla umów o wartości do 5 mln PLN brutto suma gwarancyjna minimum 2 mln PLN c. dla umów o wartości powyżej 5 mln PLN brutto suma gwarancyjna powinna wynosić co najmniej 40% wartości umowy brutto. 3. Grupowe ubezpieczenie następstw nieszczęśliwych wypadków obejmujące roszczenia, szkody, straty i wydatki powstałe wskutek zranienia, inwalidztwa lub śmierci jakiejkolwiek osoby z personelu Wykonawcy, Podwykonawców, Zamawiającego i Inspektora Nadzoru uczestniczących w procesie realizacji niniejszego zamówienia. 4. Zamawiający, Podwykonawcy oraz Inspektor Nadzoru będą występować w umowach ubezpieczenia jako współubezpieczeni. 5. Wszelkie polisy podlegają akceptacji przez Zamawiającego, który zastrzega sobie możliwość nanoszenia uwag. 6. Dowody zawarcia umowy ubezpieczenia wraz z potwierdzeniem opłacenia składki, będą dostarczone Zamawiającemu przed przekazaniem placu budowy. VII. UWAGI OGÓLNE 1. Odcinki wykonywane metodą bezwykopową należy wykonać z : - Rur PE z warstwą ochronną wykonaną z tworzywa sztucznego, warstwy połączone są ze sobą molekularnie. Dodatkowo rury te mają spełniać poniższe dwa warunki: 1a). udokumentowane wyniki badań dla testu FNCT (ang. Full Notch Creep Test) odporności na skutki zarysowań i naciski punktowe; wynik w testach 8760 godzin, 1b). udokumentowane wyniki badań dla testu nacisku punktowego wg dr Hessela, wynik w testach 8760 godzin. lub - Rur PE z zewnętrznym płaszczem ochronnym z polipropylenu nie połączone molekularnie. Rury te mogą być traktowane, jako rury przewodowe w rurze ochronnej. Każda z ww. rur musi posiadać atest higieniczny wydany przez PZH 2. Roboty ziemne w miejscach kolizji z istniejącym uzbrojeniem podziemnym terenu wykonywane będą ręcznie pod nadzorem przedstawicieli użytkowników danego uzbrojenia w ramach nadzoru specjalistycznego zleconego przez Wykonawcę i na koszt tego Wykonawcy. Wszystkie istniejące ciągi podziemnego uzbrojenia terenu w miejscach skrzyżowań należy zabezpieczyć zgodnie z projektami budowlanowykonawczymi pod nadzorem uprawnionego pracownika użytkownika danego uzbrojenia. 10

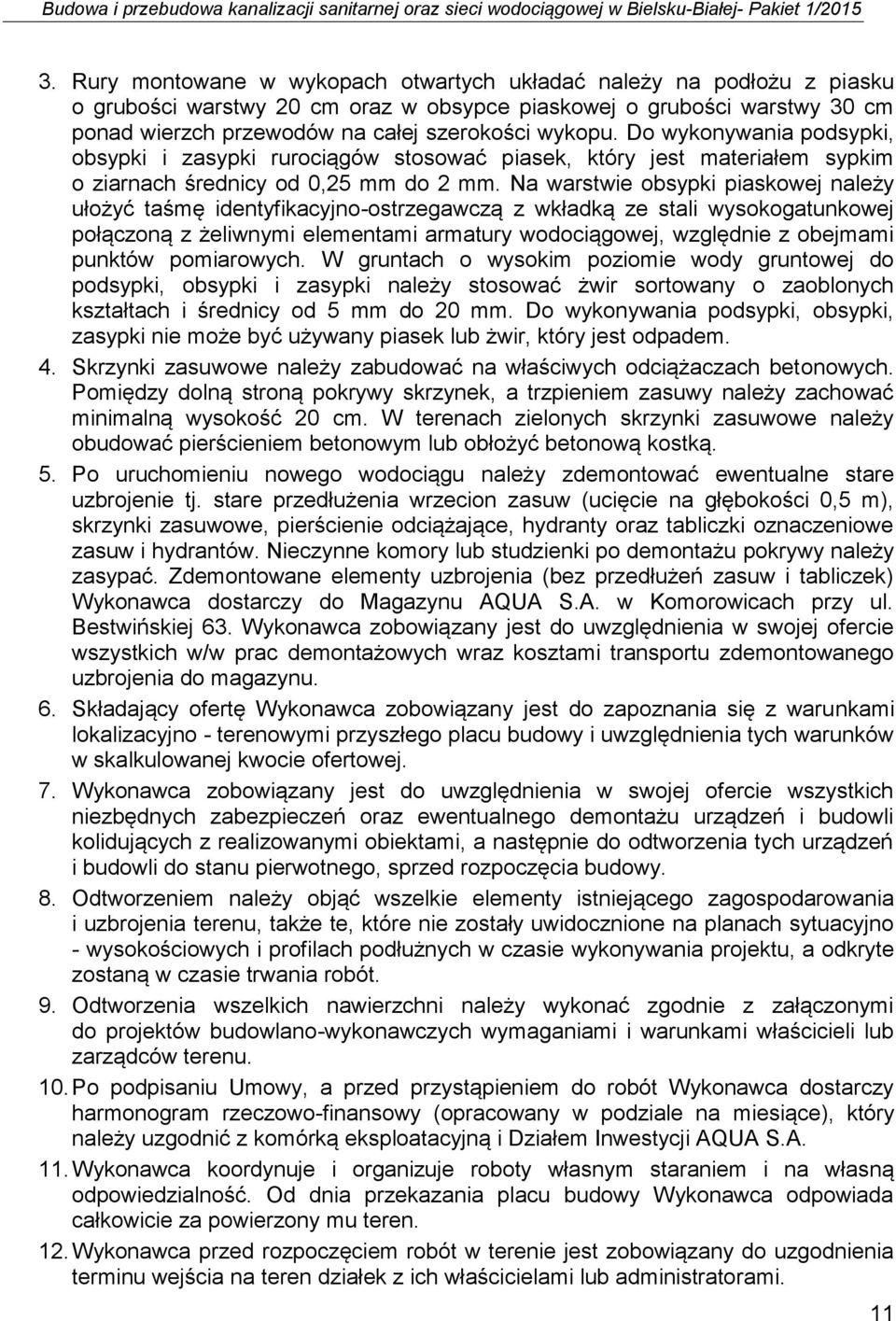

11 3. Rury montowane w wykopach otwartych układać należy na podłożu z piasku o grubości warstwy 20 cm oraz w obsypce piaskowej o grubości warstwy 30 cm ponad wierzch przewodów na całej szerokości wykopu. Do wykonywania podsypki, obsypki i zasypki rurociągów stosować piasek, który jest materiałem sypkim o ziarnach średnicy od 0,25 mm do 2 mm. Na warstwie obsypki piaskowej należy ułożyć taśmę identyfikacyjno-ostrzegawczą z wkładką ze stali wysokogatunkowej połączoną z żeliwnymi elementami armatury wodociągowej, względnie z obejmami punktów pomiarowych. W gruntach o wysokim poziomie wody gruntowej do podsypki, obsypki i zasypki należy stosować żwir sortowany o zaoblonych kształtach i średnicy od 5 mm do 20 mm. Do wykonywania podsypki, obsypki, zasypki nie może być używany piasek lub żwir, który jest odpadem. 4. Skrzynki zasuwowe należy zabudować na właściwych odciążaczach betonowych. Pomiędzy dolną stroną pokrywy skrzynek, a trzpieniem zasuwy należy zachować minimalną wysokość 20 cm. W terenach zielonych skrzynki zasuwowe należy obudować pierścieniem betonowym lub obłożyć betonową kostką. 5. Po uruchomieniu nowego wodociągu należy zdemontować ewentualne stare uzbrojenie tj. stare przedłużenia wrzecion zasuw (ucięcie na głębokości 0,5 m), skrzynki zasuwowe, pierścienie odciążające, hydranty oraz tabliczki oznaczeniowe zasuw i hydrantów. Nieczynne komory lub studzienki po demontażu pokrywy należy zasypać. Zdemontowane elementy uzbrojenia (bez przedłużeń zasuw i tabliczek) Wykonawca dostarczy do Magazynu AQUA S.A. w Komorowicach przy ul. Bestwińskiej 63. Wykonawca zobowiązany jest do uwzględnienia w swojej ofercie wszystkich w/w prac demontażowych wraz kosztami transportu zdemontowanego uzbrojenia do magazynu. 6. Składający ofertę Wykonawca zobowiązany jest do zapoznania się z warunkami lokalizacyjno - terenowymi przyszłego placu budowy i uwzględnienia tych warunków w skalkulowanej kwocie ofertowej. 7. Wykonawca zobowiązany jest do uwzględnienia w swojej ofercie wszystkich niezbędnych zabezpieczeń oraz ewentualnego demontażu urządzeń i budowli kolidujących z realizowanymi obiektami, a następnie do odtworzenia tych urządzeń i budowli do stanu pierwotnego, sprzed rozpoczęcia budowy. 8. Odtworzeniem należy objąć wszelkie elementy istniejącego zagospodarowania i uzbrojenia terenu, także te, które nie zostały uwidocznione na planach sytuacyjno - wysokościowych i profilach podłużnych w czasie wykonywania projektu, a odkryte zostaną w czasie trwania robót. 9. Odtworzenia wszelkich nawierzchni należy wykonać zgodnie z załączonymi do projektów budowlano-wykonawczych wymaganiami i warunkami właścicieli lub zarządców terenu. 10. Po podpisaniu Umowy, a przed przystąpieniem do robót Wykonawca dostarczy harmonogram rzeczowo-finansowy (opracowany w podziale na miesiące), który należy uzgodnić z komórką eksploatacyjną i Działem Inwestycji AQUA S.A. 11. Wykonawca koordynuje i organizuje roboty własnym staraniem i na własną odpowiedzialność. Od dnia przekazania placu budowy Wykonawca odpowiada całkowicie za powierzony mu teren. 12. Wykonawca przed rozpoczęciem robót w terenie jest zobowiązany do uzgodnienia terminu wejścia na teren działek z ich właścicielami lub administratorami. 11

12 13. Wszelkie interwencje mieszkańców i użytkowników terenów zajętych na czas budowy lub ulegających wpływom prowadzonej budowy kierowane będą bezpośrednio do Wykonawcy celem niezwłocznego pozytywnego ich załatwienia. 14. W przypadku zmiany lokalizacji węzłów wodomierzowych Wykonawca jest zobowiązany do przebudowy i połączenia węzła wodomierzowego z wewnętrzną instalacją wodociągową w budynku. 15. Budowa prowadzona będzie pod bezpośrednim nadzorem inspektora nadzoru z ramienia Spółki Akcyjnej "AQUA" w Bielsku - Białej dokonującego odbiorów częściowych wszystkich robót, w tym także robót zanikających. 16. Przedmiary robót, zestawienia materiałów załączone ewentualnie do dokumentacji przetargowej stanowią tylko i wyłącznie materiał pomocniczy. Nie są one podstawą do jakichkolwiek rozliczeń zadań objętych niniejszą specyfikacją techniczną. 17. Zasady uszczelnienia przejścia przyłącza wodociągowego AQUA S.A. przez ścianę budynku w przypadku wymiany przyłącza. II. I. Przypadek pierwszy nowe przyłącze przebiega po trasie starego i istnieje możliwość fizycznego wyciągnięcia wymienianego przyłącza (wejście rury nad posadzką). Zasada postępowania: 1. Koniecznie należy starą rurę usunąć (wyciągnąć), tak żeby istniała możliwość włożenia w to miejsce nowej rury. 2. W razie konieczności należy poszerzyć otwór w ścianie budynku. Poszerzając otwór nadzór AQUA S.A. winien wykazać odpowiednią dbałość, aby nie nastąpiło uszkodzenie lub osłabienie konstrukcji fundamentów budynku. Następnie należy zrobić szczelne przejście według dotychczas obowiązujących zasad tzn.: rura ochronna, uszczelnienie sznurowe i pianka poliuretanowa. 3. Następnie należy oczyścić podłoże (ścianę) i wypełnić przestrzeń pomiędzy ścianą i rurą zaprawą murarską bezskurczową. 4. Poszerzenie przejścia wodociągowego wymaga uzyskania pisemnej zgody właściciela lub zarządcy budynku posiadającego stosowne pełnomocnictwo. Przypadek drugi nie ma możliwości usunięcia starego przyłącza, nowe przyłącze przebiega inną trasą. Zasada postępowania: 1. Należy odciąć rurę z zewnątrz i jeżeli jest to możliwe to w wewnętrznej części budynku w dostępnym miejscu. 2. Rurę, która pozostaje w ścianie, należy wypełnić materiałem wodoszczelnym i zakorkować najlepiej drewnianym kołkiem z twardego drewna. 3. Jeżeli poprzednie uszczelnienie zostało zniszczone i pojawiła się przestrzeń koło odciętej rury należy oczyścić podłoże (ścianę) i zamurować otwór zaprawą murarską bezskurczową. 4. Na zewnątrz budynku w miejsce odciętej rury należy przykleić (z zakładką przynajmniej 10 cm) papę asfaltową zgrzewalną służącą do izolacji 12

13 przeciwwilgociowych części podziemnych budynków. Wcześniej należy oczyścić podłoże. 5. Wykonanie nowego przejścia wodociągowego wymaga uzyskania pisemnej zgody właściciela lub zarządcy budynku posiadającego stosowne pełnomocnictwo. VIII. WARUNKI ODBIORU ROBÓT 1. Całość robót wykonać należy w oparciu o projekty budowlano-wykonawcze. 2. Roboty ziemne i budowlano - montażowe sieci powinny być wykonane także zgodnie z obowiązującymi przepisami BHP, warunkami technicznymi Spółki Akcyjnej "AQUA" w Bielsku - Białej, warunkami uzgodnień projektów budowlanych, normami obowiązującymi na terenie Polski i współczesną wiedzą techniczną. 3. Próby szczelności wykonanych odcinków sieci powinny być wykonywane w obecności Kierownika Budowy i przedstawicieli "AQUA" SA w Bielsku - Białej. 4. Każdy ułożony odcinek przewodu należy przed zasypaniem zgłosić Inspektorowi Nadzoru do odbioru w otwartym wykopie. 5. Przed zabudową materiałów i urządzeń Wykonawca zobowiązany jest przedłożyć Inspektorowi nadzoru do akceptacji zestawienie materiałów przewidzianych do zabudowy, z podaniem charakterystycznych parametrów technicznych (materiał, średnica) oraz szacunkowych ilości przewidzianych do zabudowy. Do zestawienia powinny być dołączone odpowiednie atesty higieniczne, aprobaty, certyfikaty itp. W/w dokumenty należy dostarczyć w terminie umożliwiającym uzyskanie decyzji Państwowego Powiatowego Inspektoratu Sanitarnego wyrażającej zgodę na zastosowanie danego materiału lub urządzenia mającego kontakt z wodą przeznaczoną do pożycia przez ludzi (Rozporządzenie Ministra Zdrowia z dnia 29 marca 2007 r. w sprawie jakości wody przeznaczonej do spożycia przez ludzi (Dz. U. Nr 61 z dnia 6 kwietnia 2007 r. poz. 417) oraz umożliwiającym uzyskanie akceptacji Inwestora przed rozpoczęciem ich zabudowy. 6. Do pisemnego zgłoszenia gotowości do odbioru końcowego Wykonawca winien załączyć 3 egz. dokumentacji powykonawczej zawierającej: a) rysunki powykonawcze podpisane przez Kierownika Budowy, b) oświadczenie kierownika budowy o wykonaniu obiektu budowlanego zgodnie z projektem budowlanym, warunkami pozwolenia na budowę oraz obowiązującymi przepisami i normami, c) oświadczenie kierownika budowy o doprowadzeniu terenu do należytego stanu i porządku po zakończonych robotach budowlanych, d) kompletną zweryfikowaną przez Dział Geodezyjny AQUA S.A. dokumentację inwentaryzacji geodezyjnej zgodną z Zarządzeniem nr 3 z dnia r. Dyrektora AQUA S.A. w sprawie warunków, jakim powinna odpowiadać powykonawcza dokumentacja geodezyjna sieci oraz przyłączy wodnokanalizacyjnych i powykonawczej sieci wod.-kan.(które jest załącznikiem niniejszej specyfikacji), 13

14 e) szczegółowy wykaz długości wybudowanych sieci w rozbiciu na sieć główną, sięgacze i przyłącza z podaniem średnic rurociągów, z rozróżnieniem na sieci budowane/przebudowane-modernizowane, z wyszczególnieniem nazw ulic, numerów budynków lub numerów działek, z przypisaną zabudowaną armaturą (a w przypadku kanalizacji sanitarnej zabudowanymi studzienkami materiał i średnica) oraz wyszczególnieniem w uwagach wykonanych przepięć podpisany przez Kierownika Budowy i zweryfikowany przez Dział Geodezyjny AQUA S.A. wzór wg załącznika. f) w przypadku wybudowanych/zmodernizowanych obiektów, szczegółowy wykaz z wyszczególnieniem każdego elementu danego obiektu odrębnie z podaniem jego charakterystyki, numeru seryjnego (jeśli posiada) oraz orientacyjnej ceny netto - wzór wg załącznika. g) wyniki badań laboratoryjnych próbek wody pobranych z końcowej fazy płukania sieci potwierdzające jakość wody jako zdatnej do picia. h) protokoły pozytywnych wyników prób szczelności (lub odpowiednie wpisy komisyjnego odbioru tych prób w Dzienniku Budowy), i) DTR, atesty i certyfikaty zabudowanych urządzeń i materiałów pomiary instalacji elektrycznych i strukturalnych, j) instrukcje użytkowania zainstalowanych urządzeń, k) wyniki badania nośności podbudowy wykonanej po zasypach wykopów usytuowanych w ciągach ulic i dróg dojazdowych do nieruchomości, l) protokoły odbioru zasypu i podbudowy oraz odbioru nawierzchni podpisane przez zarządcę drogi, m) oświadczenia właścicieli nieruchomości, na których realizowana była inwestycja potwierdzające brak zastrzeżeń do sposobu odtworzenia terenu, a także pomieszczeń i elementów obiektów, w obrębie których prowadzona była budowa, n) Dziennik Budowy z wpisem Kierownika Budowy o gotowości do odbioru końcowego i przekazania do eksploatacji potwierdzonym przez Inspektora Nadzoru, o) oświadczenie gwarancyjne Wykonawcy, p) formularz rozliczeniowy końcowy, zgodnie z tabelą rozliczeniową Umowy i faktycznie wykonanym zakresem robót. wzór wg załącznika. 7. AQUA S.A. zobowiązuje się do wykonania na swój koszt przeglądu kamerą TV ułożonych i poddanych próbom szczelności odcinków kanałów o sumarycznej długości ok.30% zakresu objętego niniejszą Umową. W przypadku stwierdzenia znaczących usterek i/lub odchyleń od projektów budowlano-wykonawczych oraz dostarczonych pomiarów powykonawczych, AQUA S.A. wykona inspekcję TV na pozostałym 70% zakresie umownym oraz odcinkach poprawionych i obciąży jej kosztami Wykonawcę wg stawek obwiązujących w AQUA S.A. Przegląd kamerą TV zostanie dokonany po zgłoszeniu przez Wykonawcę (w formie elektronicznej lub pisemnej) gotowości do jego wykonania. Uwaga : Wszystkie przedłożone dokumenty winny być sporządzone w języku polskim. 14

15 IX. WARUNKI GWARANCJI 1. Zobowiązuje się Wykonawcę do udzielenia 36 miesięcznej gwarancji na zlecony zakres robót. 2. W ramach w/w gwarancji zobowiązuje się Wykonawcę do podjęcia działań w czasie do 24 godzin od powiadomienia (w formie telefonicznej, elektronicznej lub pisemnej), mających na celu usunięcie zgłoszonej awarii lub usterki. 3. W przypadku nie podjęcia przez Wykonawcę działań w w/w czasie Zamawiający zleci usunięcie awarii firmie zewnętrznej i obciąży kosztami Wykonawcę. 4. Zobowiązuje się Wykonawcę do udziału w przeglądzie gwarancyjnym organizowanym przed upływem okresu 36 miesięcznej gwarancji. X. MATERIAŁY Wszystkie materiały stanowią dostawę Wykonawcy. UWAGA: Rodzaj zastosowanej rury jest zależny od przyjętej technologii wykonania sieci wodociągowej zgodnie z pkt VII.1. AQUA S.A. dopuszcza do stosowania włazy kanalizacyjne okrągłe wykonane z żeliwa szarego bez zawiasów, odsuwane, z zabezpieczeniem przeciwkradzieżowym, spełniające wymogi normy PN-EN 124. Na sieciach będących własnością Spółki włazy kanalizacyjne powinny posiadać logo AQUA S.A. Dla włazów typu ciężkiego klasy D400 minimalna wysokość włazu powinna wynosić 140 mm. Wymagania techniczne dla armatury. - dla hydrantów podziemnych: Hydrant podziemny z podwójnym zamknięciem, Ciśnienie robocze nie miej niż 1,6 MPa, Połączenia kołnierzowe i owiercenie (nie mniej niż osiem otworów) wg PN-EN :1999 (DIN 2501), Głębokość wkopu 1500 mm, 1250 mm, 1000 mm, Korpus dolny, górny, uchwyt kłowy, grzyb wykonane z żeliwa sferoidalnego minimum GGG40 EN-GJS (DIN1693), samoczynne całkowite odwodnienie z chwilą odcięcia wody, Trzpień górny i dolny wykonany ze stali nierdzewnej z walcowanym gwintem, Uszczelnienie wrzeciona o-ringowe, Elementy odcinająco-zamykające /grzyb i kula/ całkowicie zawulkanizowana EPDM, której jakość jest potwierdzona certyfikatem KTW-W 270 lub równoważnym dokumentem, posiadającym atest PZH, Możliwość wymiany elementów wewnętrznych hydrantu bez wykopywania, 15

16 Ochrona antykorozyjna powłoką na bazie żywicy epoksydowej, minimum 250 mikronów wg normy DIN dla hydrantów nadziemnych: Hydrant nadziemny zabezpieczony w przypadku złamania z podwójnym zamknięciem. Podwójne zamknięcie w przypadku zabudowy w pasie drogowym. W terenach zielonych hydranty z jednym zamknięciem, Ciśnienie robocze nie miej niż 1,6 MPa, Połączenia kołnierzowe i owiercenie (nie mniej niż osiem otworów) wg PN-EN :1999 (DIN 2501), Hydrant DN80 posiadający dwie nasady B 75 wg DIN 14318, Hydrant DN 100 posiadający jedną nasadę A 110 wg DIN i dwie nasady B 75 wg DIN 14318, Głębokość wkopu 1500 mm, Korpus górny, korpus dolny, kolumna podziemna, grzyb wykonane z żeliwa sferoidalnego minimum GGG40 EN-GJS (DIN1693) lub stali nierdzewnej, Część nadziemna hydrantu jako monolityczny odlew w przypadku żeliwa lub rura nierdzewna z korpusem z żeliwa sferoidalnego, Dzielona kolumna hydrantu w punkcie łamania połączona kołnierzami za pomocą specjalnych śrub nierdzewnych dla hydrantów z podwójnym zamknięciem, Dzielona kolumna hydrantu umożliwiająca szybką naprawę w przypadku złamania dla hydrantów z podwójnym zamknięciem, Blokada zabezpieczająca wrzeciono w miejscu łamania dla hydrantów z podwójnym zamknięciem, Dodatkowy zawór kulowy uniemożliwiający wypływ medium w przypadku załamania dla hydrantów z podwójnym zamknięciem, Samoczynne całkowite odwodnienie z chwilą odcięcia wody, Całość materiałów odpornych na korozję, Trzpień górny i dolny wykonany ze stali nierdzewnej z walcowanym gwintem, Uszczelnienie trzpienia o-ringowe, Elementy odcinająco-zamykające /grzyb i kula/ całkowicie zawulkanizowana gumą EPDM, której jakość jest potwierdzona certyfikatem KTW-W 270 lub równoważnym dokumentem, posiadającym atest PZH, Możliwość wymiany elementów wewnętrznych hydrantu bez wykopywania dla hydrantów z podwójnym zamknięciem, Ochrona antykorozyjna powłoką na bazie żywicy epoksydowej, minimum 250 mikronów wg normy DIN 30677, dodatkowe zabezpieczenie przed promieniowaniem UV, zewnętrzne malowanie w kolorze RAL 5010 lub dla zasuw: Połączenia kołnierzowe i owiercenie (dla DN 80 ośmiootworowe) PN-EN :1999 (DIN 2501), ciśnienie 1,0 MPa lub 1,6 MPa jak w formularzu ofertowym AQUA S.A., Długość zabudowy wg PN-EN 558-1, (DIN 3202), 16

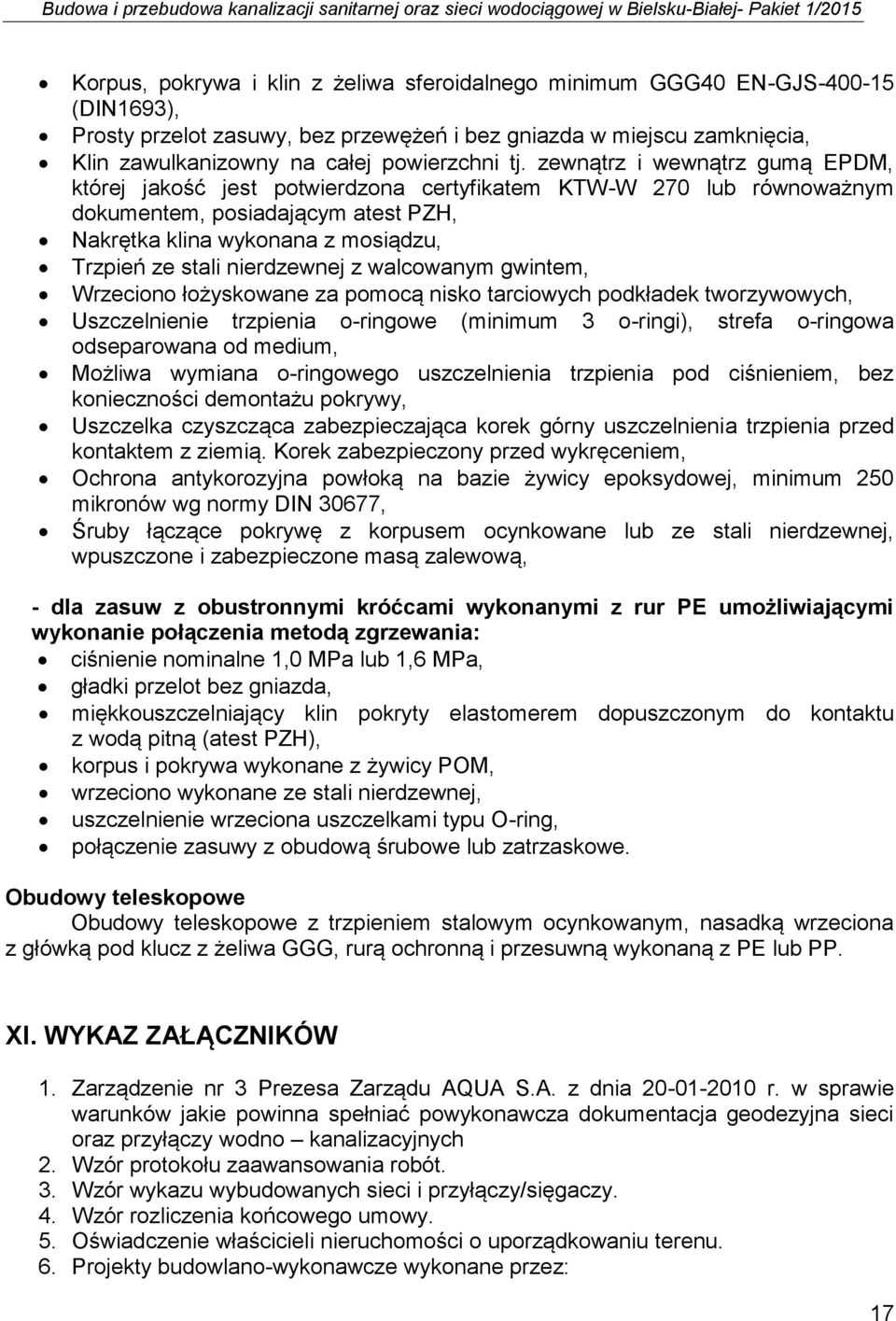

17 Korpus, pokrywa i klin z żeliwa sferoidalnego minimum GGG40 EN-GJS (DIN1693), Prosty przelot zasuwy, bez przewężeń i bez gniazda w miejscu zamknięcia, Klin zawulkanizowny na całej powierzchni tj. zewnątrz i wewnątrz gumą EPDM, której jakość jest potwierdzona certyfikatem KTW-W 270 lub równoważnym dokumentem, posiadającym atest PZH, Nakrętka klina wykonana z mosiądzu, Trzpień ze stali nierdzewnej z walcowanym gwintem, Wrzeciono łożyskowane za pomocą nisko tarciowych podkładek tworzywowych, Uszczelnienie trzpienia o-ringowe (minimum 3 o-ringi), strefa o-ringowa odseparowana od medium, Możliwa wymiana o-ringowego uszczelnienia trzpienia pod ciśnieniem, bez konieczności demontażu pokrywy, Uszczelka czyszcząca zabezpieczająca korek górny uszczelnienia trzpienia przed kontaktem z ziemią. Korek zabezpieczony przed wykręceniem, Ochrona antykorozyjna powłoką na bazie żywicy epoksydowej, minimum 250 mikronów wg normy DIN 30677, Śruby łączące pokrywę z korpusem ocynkowane lub ze stali nierdzewnej, wpuszczone i zabezpieczone masą zalewową, - dla zasuw z obustronnymi króćcami wykonanymi z rur PE umożliwiającymi wykonanie połączenia metodą zgrzewania: ciśnienie nominalne 1,0 MPa lub 1,6 MPa, gładki przelot bez gniazda, miękkouszczelniający klin pokryty elastomerem dopuszczonym do kontaktu z wodą pitną (atest PZH), korpus i pokrywa wykonane z żywicy POM, wrzeciono wykonane ze stali nierdzewnej, uszczelnienie wrzeciona uszczelkami typu O-ring, połączenie zasuwy z obudową śrubowe lub zatrzaskowe. Obudowy teleskopowe Obudowy teleskopowe z trzpieniem stalowym ocynkowanym, nasadką wrzeciona z główką pod klucz z żeliwa GGG, rurą ochronną i przesuwną wykonaną z PE lub PP. XI. WYKAZ ZAŁĄCZNIKÓW 1. Zarządzenie nr 3 Prezesa Zarządu AQUA S.A. z dnia r. w sprawie warunków jakie powinna spełniać powykonawcza dokumentacja geodezyjna sieci oraz przyłączy wodno kanalizacyjnych 2. Wzór protokołu zaawansowania robót. 3. Wzór wykazu wybudowanych sieci i przyłączy/sięgaczy. 4. Wzór rozliczenia końcowego umowy. 5. Oświadczenie właścicieli nieruchomości o uporządkowaniu terenu. 6. Projekty budowlano-wykonawcze wykonane przez: 17

18 1. AKTYN ul. Poniatowskiego 6, Bielsko-Biała Budowa kanalizacji sanitarnej w rejonie ulicy Twardej w Bielsku-Białej. 2. AKTYN ul. Poniatowskiego 6, Bielsko-Biała Budowa sieci kanalizacji sanitarnej wraz z przyłączami w rejonie ulicy Cisowej, Gajowej i Smolnej w Bielsku-Białej. 3. AKTYN ul. Poniatowskiego 6, Bielsko-Biała Budowa sieci kanalizacji sanitarnej wraz z przyłączami w rejonie ulicy Akademickiej, Biedronki i Astronomów w Bielsku-Białej. 4. HYDROEKO Jerzy Jarząb, ul. Wiejska 51, Cieszyn Budowa kanalizacji sanitarnej wraz z sięgaczami w rejonie ul. Chocimskiej w Bielsku-Białej. 5. eko-projekt S.C., ul. 1 Maja 20, Bielsko-Biała Projekt budowlany sieci kanalizacji sanitarnej z przyłączem do budynku przy ul. Widok i Kamienickiej w Bielsku-Białej. 6. eko-projekt S.C., ul. 1 Maja 20, Bielsko-Biała Przebudowa kanalizacji sanitarnej z przyłączami do budynków mieszkalnych przy ul. Jodłowej 6 i 8 oraz Szarotki 30a w Bielsku-Białej. 7. SYSTEMY EKOLOGICZNE Jacek Iskrzycki ul. Czarnieckiego 7A, Bielsko-Biała Budowa przewiązki na sieci wodociągowej wraz z zabudową przepływomierza w rejonie ul. Kolonia w Bielsku-Białej. 8. HYDROEKO Jerzy Jarząb, ul. Wiejska 51, Cieszyn Przyłącze kanalizacji sanitarnej do budynku przy ul. Złotych Kłosów 67 w Bielsku-Białej. 9. WODSYSYTEM mgr inż. Ryszard Grubka ul. Olszowa 61, Bielsko-Biała Budowa przyłącza kanalizacji sanitarnej dla budynku nr 148 przy ul. Polnej w Bielsku-Białej. 10. HYDROEKO Jerzy Jarząb, ul. Wiejska 51, Cieszyn Przebudowa sieci kanalizacji deszczowej w rejonie ul. Roztoki w Bielsku- Białej. Opracowała: Anna Miodońska Data: r. 18

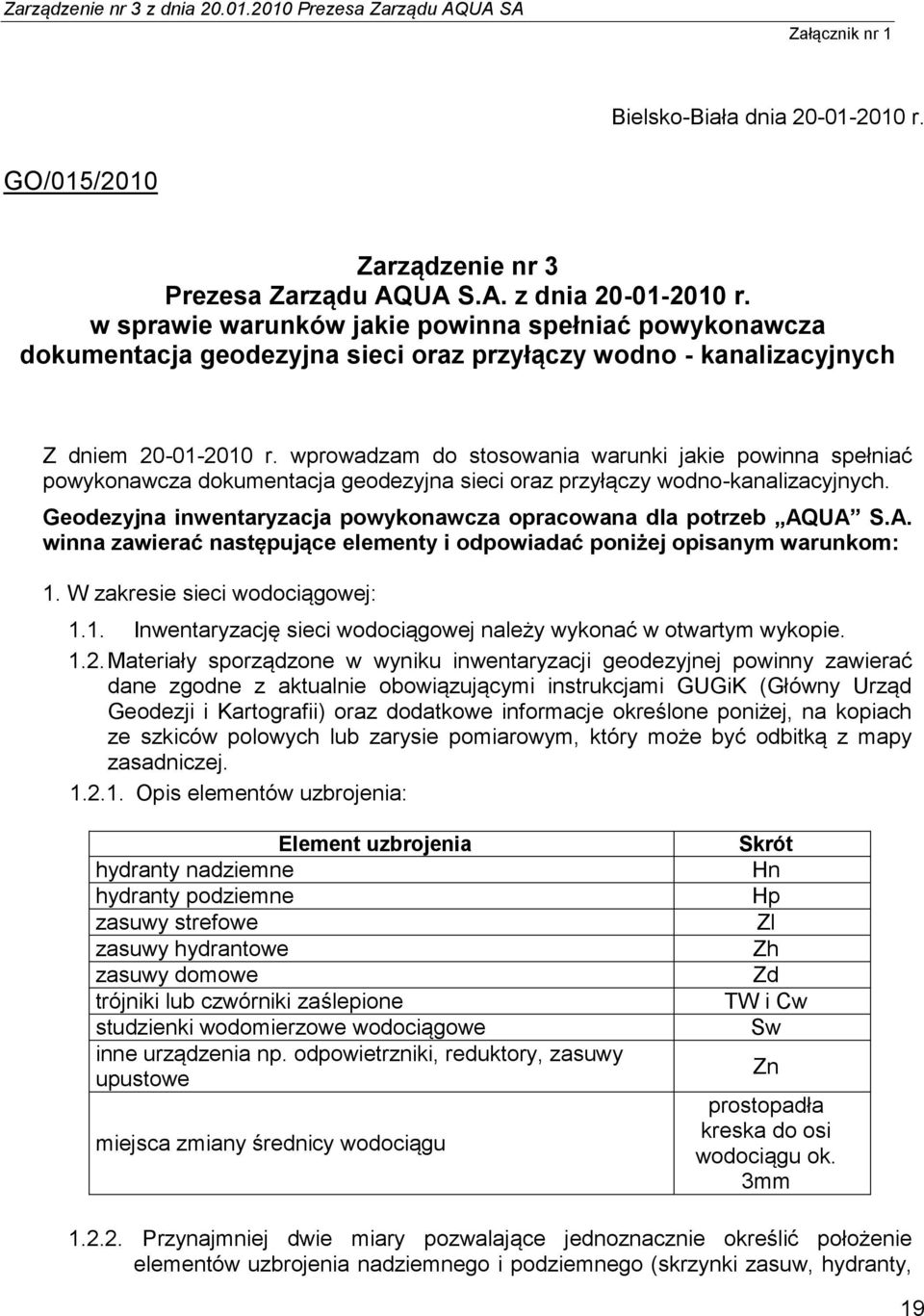

19 Zarządzenie nr 3 z dnia Prezesa Zarządu AQUA SA Załącznik nr 1 Bielsko-Biała dnia r. GO/015/2010 Zarządzenie nr 3 Prezesa Zarządu AQUA S.A. z dnia r. w sprawie warunków jakie powinna spełniać powykonawcza dokumentacja geodezyjna sieci oraz przyłączy wodno - kanalizacyjnych Z dniem r. wprowadzam do stosowania warunki jakie powinna spełniać powykonawcza dokumentacja geodezyjna sieci oraz przyłączy wodno-kanalizacyjnych. Geodezyjna inwentaryzacja powykonawcza opracowana dla potrzeb AQUA S.A. winna zawierać następujące elementy i odpowiadać poniżej opisanym warunkom: 1. W zakresie sieci wodociągowej: 1.1. Inwentaryzację sieci wodociągowej należy wykonać w otwartym wykopie Materiały sporządzone w wyniku inwentaryzacji geodezyjnej powinny zawierać dane zgodne z aktualnie obowiązującymi instrukcjami GUGiK (Główny Urząd Geodezji i Kartografii) oraz dodatkowe informacje określone poniżej, na kopiach ze szkiców polowych lub zarysie pomiarowym, który może być odbitką z mapy zasadniczej Opis elementów uzbrojenia: Element uzbrojenia hydranty nadziemne hydranty podziemne zasuwy strefowe zasuwy hydrantowe zasuwy domowe trójniki lub czwórniki zaślepione studzienki wodomierzowe wodociągowe inne urządzenia np. odpowietrzniki, reduktory, zasuwy upustowe miejsca zmiany średnicy wodociągu Skrót Hn Hp Zl Zh Zd TW i Cw Sw Zn prostopadła kreska do osi wodociągu ok. 3mm Przynajmniej dwie miary pozwalające jednoznacznie określić położenie elementów uzbrojenia nadziemnego i podziemnego (skrzynki zasuw, hydranty, 19

20 Zarządzenie nr 3 z dnia Prezesa Zarządu AQUA SA Załącznik nr 1 zmiany kierunku i średnicy) względem trwałych szczegółów sytuacji terenowej (np. budynków, płotów, słupów) Długości odcinków inwentaryzowanego wodociągu, średnicę wewnętrzną, zewnętrzną, materiał z jakiego został wykonany przewód oraz inne atrybuty zgodne z szablonem danych obowiązującym w AQUA S.A Rok wykonania wodociągu Wykaz współrzędnych i rzędnych wysokości zgodnie z aktualnie obowiązującymi instrukcjami GUGiK w formie plików tekstowych (txt) w powiązaniu ze szkicami polowymi lub z zarysem pomiarowym /nr punktów, pikiet/ Rzędne osi przewodów oraz rzędne zabudowanej armatury Kopia mapy zasadniczej z klauzulą ODGiK (Ośrodek Dokumentacji Geodezyjnej i Kartograficznej) Zestawienie długości sieci wodociągowej wg średnic i materiału. 2. W zakresie przyłączy wodociągowych domowych: 2.1. Inwentaryzacja powykonawcza przyłącza ma zawierać następujące dane: Długości poszczególnych odcinków przyłącza Miary pozwalające jednoznacznie wyznaczyć w terenie położenie zasuwy domowej oraz przebieg przyłącza od zasuwy do miejsca wejścia do budynku Średnicę wewnętrzną, zewnętrzną i materiał z jakiego wykonano przyłącze Rzędne położenia wodociągu (w przypadku pomiaru zasypanego przewodu rzędne terenu oraz głębokość położenia wodociągu) Wykaz współrzędnych, poczynając od miejsca wcinki (tj. zasuwy/ do punktu wejścia do budynku oraz współrzędne co najmniej dwóch narożników ściany budynku, na której w/w punkt się znajduje Kopię mapy zasadniczej z klauzulą ODGiK oraz kopie szkiców polowych. 3. W zakresie sieci kanalizacyjnych: 3.1. Inwentaryzację sieci kanalizacyjnej należy wykonać w otwartym wykopie Inwentaryzacja powykonawcza sieci kanalizacyjnej powinna zawierać następujące dane: Długości odcinków rur między środkami studzienek, między studzienkami i trójnikami, między trójnikami i przykanalikami (tzw. sięgaczami), średnice wewnętrzne i zewnętrzne przewodów, średnicę studzienek, materiał z jakiego zostały wykonane oraz inne atrybuty zgodne z szablonem danych AQUA S.A Rok wybudowania kanalizacji Rzędna przewodów kanalizacyjnych w następujących miejscach: a) górne krawędzie powierzchni włazów studzienek kanalizacyjnych oraz górne powierzchnie wpustów ulicznych i podwórzowych, b) dna studzienek w kinecie, wloty i wyloty przewodów kanałowych i przykanalików w ich najniższych punktach (dno rury). 20

21 Zarządzenie nr 3 z dnia Prezesa Zarządu AQUA SA Załącznik nr Rodzaj kanalizacji: ogólnospławna, sanitarna, deszczowa i przemysłowa Rodzaj kanalizacji Ogólnospławna Sanitarna Deszczowa Przemysłowa Skrót ko ks kd kp W przypadku wykonania części przyłącza kanalizacyjnego domowego (tzw. sięgacza) należy podać rzędne dna trójnika, rzędną miejsca połączenia kolana z przewodem kanalizacyjnym, rzędną końcówki przewodu Wykazy współrzędnych włazów studzienek kanalizacyjnych oraz osi geometrycznej studzienki o przekroju kołowym i narożniki komór o przekroju prostokątnym, ponadto współrzędne wpustów ulicznych i podwórzowych Karty studzienek kanalizacyjnych z opisem topograficznym do włazu studzienki Wykaz współrzędnych i rzędnych wysokości zgodnie z aktualnie obowiązującymi instrukcjami GUGiK w formie plików tekstowych (txt) w powiązaniu ze szkicami polowymi lub z zarysem pomiarowym (nr punktów, pikiet) Kopia mapy zasadniczej z klauzulą ODGiK Zestawienie długości sieci kanalizacyjnej wg średnic i materiału. 4. W zakresie przyłączy kanalizacyjnych domowych: 4.1. Inwentaryzacja powykonawcza przyłącza kanalizacyjnego ma zawierać następujące dane: Odległość przewodu od budynku do studzienki, długości odcinków między środkami studzienek, średnice wewnętrzne przewodów, średnicę studzienek, materiał z jakiego zostało wykonane przyłącze Rzędne przewodów kanalizacyjnych w następujących punktach: a/ wyjście z budynku, b/ górne powierzchnie włazów studzienek kanalizacyjnych, c/ dna studzienek w kinecie, wloty i wyloty przewodów kanalizacyjnych Typ kanalizacji: ogólnospławna, sanitarna i deszczowa: Ogólnospławna Sanitarna Deszczowa Typ kanalizacji Skrót Ko Ks Kd Wykazy współrzędnych włazów studzienek, osi geometrycznych studzienek o przekroju kołowym i narożniki komór o przekroju prostokątnym, ponadto 21

22 Zarządzenie nr 3 z dnia Prezesa Zarządu AQUA SA Załącznik nr 1 wylot z budynku oraz współrzędne co najmniej dwóch narożników ściany budynku, na której w/w punkt się znajduje Kopię mapy zasadniczej z klauzulą ODGiK oraz kopie szkiców polowych. 5. Wymagania stawiane wykonawcom geodezyjnej inwentaryzacji istniejącej sieci wodociągowo-kanalizacyjnej opracowanej dla potrzeb AQUA S.A. na obszarze działania AQUA S.A Geodezyjna inwentaryzacja pośrednia ma odpowiadać następującym warunkom: Materiały sporządzone w wyniku inwentaryzacji geodezyjnej powinny zawierać dane zgodne z aktualnie obowiązującymi instrukcjami GUGiK, a także informacje dodatkowe zawarte na zarysie pomiarowym lub szkicach polowych Zarys pomiarowy lub szkice polowe mają zawierać następujące informacje: Opisy elementów uzbrojenia Elementy uzbrojenia hydranty nadziemne hydranty podziemne zasuwy hydrantowe zasuwy strefowe zasuwy domowe studzienki wodomierzowe, wodociągowe kanalizacja ogólnospławna kanalizacja sanitarna kanalizacja deszczowa kanalizacja przemysłowa Skrót Hn Hp Zh Zl Zd Sw Ko Ks Kd Kp Przynajmniej dwie miary pozwalające jednoznacznie określić położenie elementów uzbrojenia naziemnego i podziemnego względem trwałych szczegółów sytuacji terenowej Długość odcinków inwentaryzowanego wodociągu i kanalizacji Średnicę wewnętrzną, zewnętrzną materiał, z jakiego zostały wykonane przewody oraz rok wykonania (informacje te można uzyskać w AQUA S.A. oraz inne atrybuty zgodne z szablonem danych AQUA S.A Rzędne przewodów oraz wysokości elementów nadziemnych uzbrojenia Wykazy współrzędnych i rzędnych wysokości wszystkich elementów uzbrojenia oraz szczegółów terenowych wchodzących w zakres zlecanego pomiaru, dostarczone w formie plików tekstowych (txt) Kopie ze szkiców polowych zawierających numeracje pomierzonych elementów uzbrojenia oraz szczegółów terenowych. 22

23 6. Pomiar wysokości elementów uzbrojenia zgodnie z właściwą instrukcją. 7. Wszystkie dostarczane do AQUA S.A. inwentaryzacje muszą być sprawdzone przez Dział Geodezji. Jest to warunek konieczny dla dokonania końcowego odbioru prac. Z dniem r. traci moc Zarządzenie nr 31 z dnia r. Dyrektora AQUA S.A. w Bielsku-Białej w sprawie warunków, jakim powinna odpowiadać powykonawcza dokumentacja geodezyjna sieci wodociągowo-kanalizacyjnych. 23
