System Wizualizacji i Pozycjonowania. SWPi. obsługa transmisji z serwera SpaceGUARD brak obsługi SMS

Wielkość: px

Rozpocząć pokaz od strony:

Download "System Wizualizacji i Pozycjonowania. SWPi. obsługa transmisji z serwera SpaceGUARD brak obsługi SMS"

Jacek Grzybowski
8 lat temu
Przeglądów:

1 System Wizualizacji i Pozycjonowania SWPi obsługa transmisji z serwera SpaceGUARD brak obsługi SMS

2 Instrukcja obsługi ważna od wersji r UWAGA: Wymagana jest co najmniej wersja 5.0 systemu ios

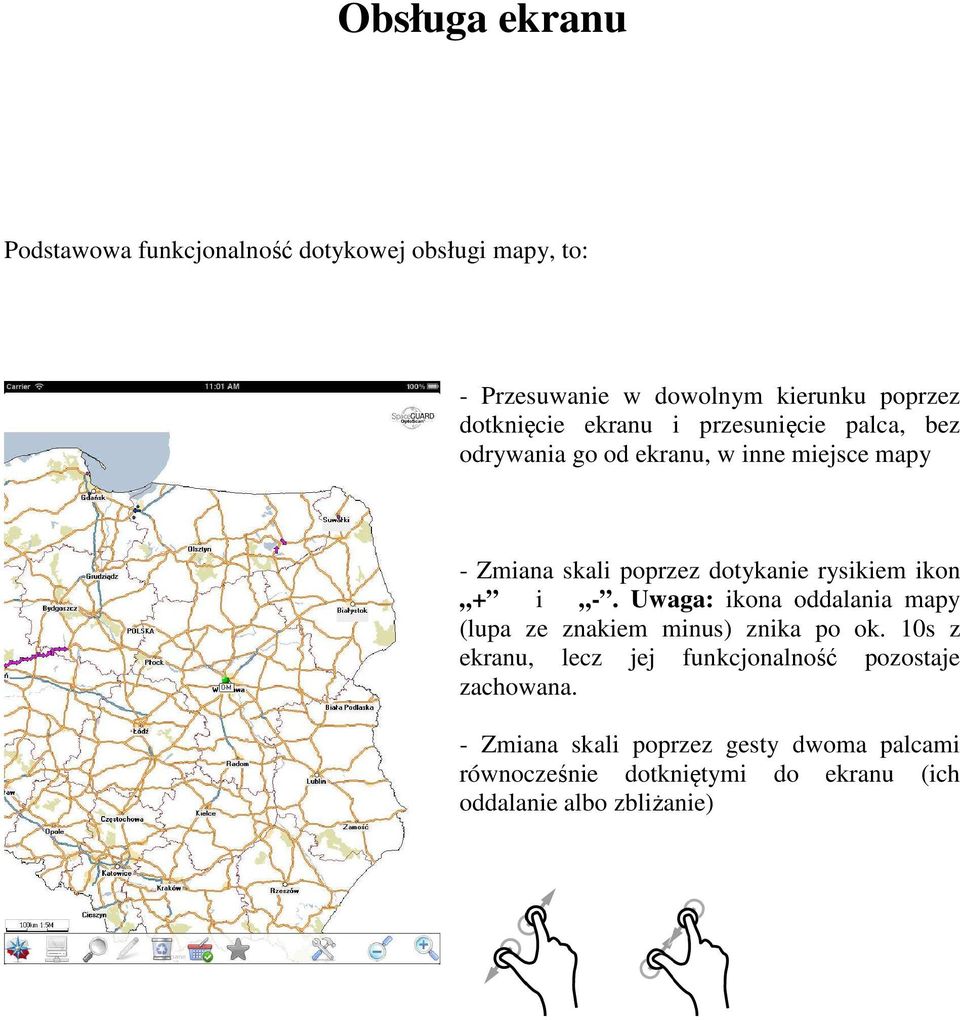

3 Obsługa ekranu Podstawowa funkcjonalność dotykowej obsługi mapy, to: - Przesuwanie w dowolnym kierunku poprzez dotknięcie ekranu i przesunięcie palca, bez odrywania go od ekranu, w inne miejsce mapy - Zmiana skali poprzez dotykanie rysikiem ikon + i -. Uwaga: ikona oddalania mapy (lupa ze znakiem minus) znika po ok. 10s z ekranu, lecz jej funkcjonalność pozostaje zachowana. - Zmiana skali poprzez gesty dwoma palcami równocześnie dotkniętymi do ekranu (ich oddalanie albo zbliżanie)

ikon + i -. Uwaga: ikona oddalania mapy (lupa ze znakiem minus) znika po ok.

4 Pasek przycisków W dolnej części ekranu znajduje się na stałe pasek głównego menu, znajdujące się na nim przyciski powodują (kolejno): - (SWP) wywołanie na ekran listy obiektów (ikona SWP) - (komputer) włączenie albo wyłączenie transmisji z serwerem O (ikona komputer) - (lupa) centrowania na mapie obiektu ostatnio wybranego na liście (ikona lupa) - (ołówek) włączenie albo wyłączenie rysowania śladu obiektu (ikona ołówek) - (kosz) skasowanie całego śladu obiektu (ikona kosz) - (koszyk) włączenie albo wyłączenie zaznaczenie obiektu wybranego na liście - (gwiazda) odfiltrowanie listy wg zaznaczonych obiektów - (narzędzia) wejście w następny poziom menu (ikona narzędzia)

(ikona lupa) - (ołówek) włączenie albo wyłączenie rysowania śladu obiektu (ikona ołówek) - (kosz) skasowanie całego śladu obiektu (ikona kosz) - (koszyk) włączenie albo

5 Obsługa następnego poziomu menu Struktura menu: Znajdź Miejscowość Ulicę Numer posesji Skasuj zaznaczenie Internet i SMS Połącz z serwerem Adres serwera Port serwera Token serwera Hasło serwera Login serwera Token 2 serwera GPS Odbieraj GPS Rysuj ślad Kasuj ślad Zapisuj ślad Przekazuj pozycję do serwera Ustawienia Obracaj ekran Rozszerzone info obiektu Info GPS-GSM Pobieraj nazwy z serwera Skasuj listę obiektów Szerokość listy Filtr listy Filtruj listę Usuń obiekt z ekranu (h) Informacje Zamknij SWP

Odbieraj GPS ------- Rysuj ślad ------- Kasuj ślad ------- Zapisuj ślad ------- Przekazuj pozycję do serwera Ustawienia ------------------- Obracaj ekran ------- Rozszerzone info obiektu

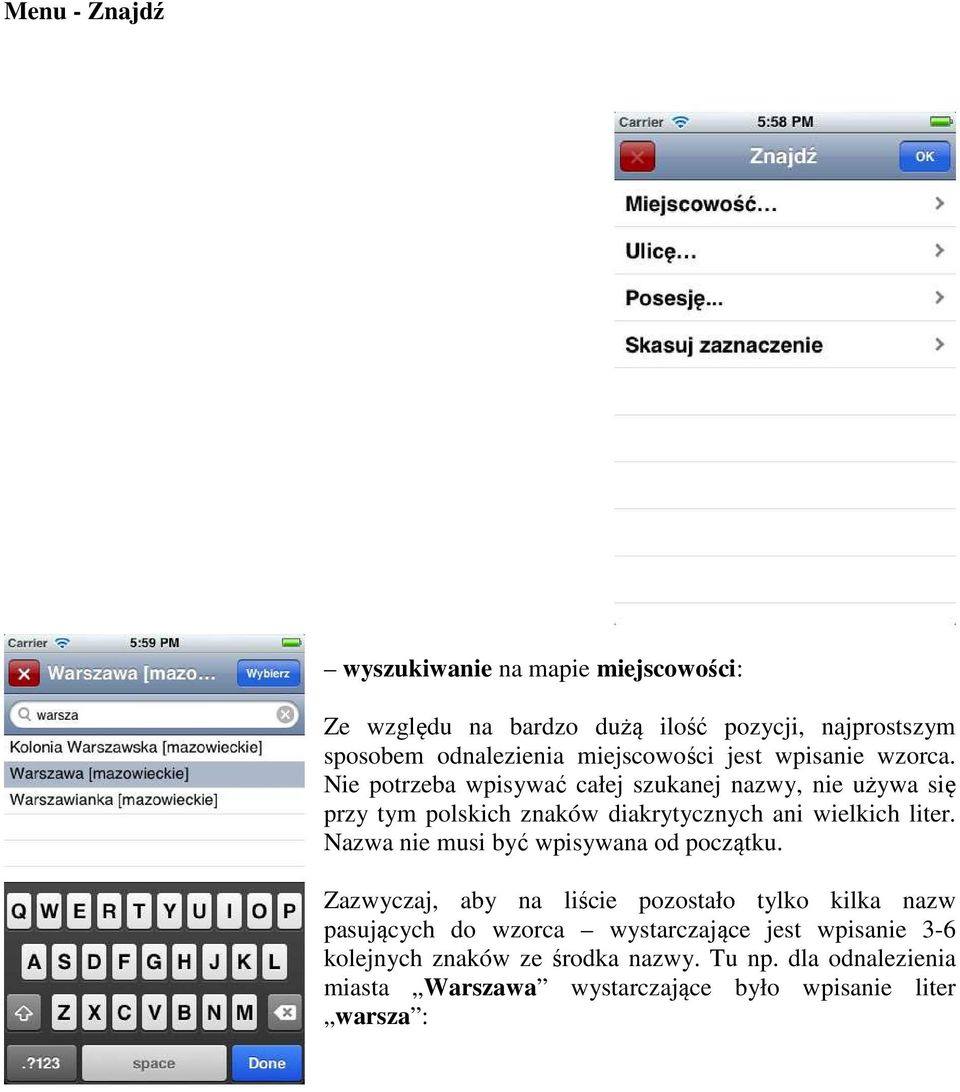

6 Menu - Znajdź wyszukiwanie na mapie miejscowości: Ze względu na bardzo dużą ilość pozycji, najprostszym sposobem odnalezienia miejscowości jest wpisanie wzorca. Nie potrzeba wpisywać całej szukanej nazwy, nie używa się przy tym polskich znaków diakrytycznych ani wielkich liter. Nazwa nie musi być wpisywana od początku. Zazwyczaj, aby na liście pozostało tylko kilka nazw pasujących do wzorca wystarczające jest wpisanie 3-6 kolejnych znaków ze środka nazwy. Tu np. dla odnalezienia miasta Warszawa wystarczające było wpisanie liter warsza :

Nie potrzeba wpisywać całej szukanej nazwy, nie używa się przy tym polskich znaków diakrytycznych ani wielkich liter.

7 wyszukiwanie na mapie ulicy, posesji: Na pierwszej liście, zgodnie z zasadami opisanymi wyżej, należy wskazać ogólny obszar wyszukiwania. Po zatwierdzeniu wyboru wyświetlona zostanie następna lista, zawierająca ulice z wybranego obszaru. W przypadku wyszukiwania posesji wyświetlona zostanie następna lista z numerami adresowymi. Po zatwierdzeniu wyświetlona zostanie ulica, wszystkie numery posesji należące do niej wraz z wyróżnieniem szukanego numeru

Po zatwierdzeniu wyboru wyświetlona zostanie następna lista, zawierająca ulice z wybranego obszaru.

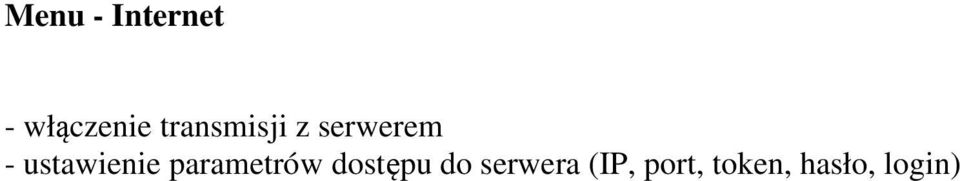

8 Menu - Internet - włączenie transmisji z serwerem - ustawienie parametrów dostępu do serwera (IP, port, token, hasło, login)

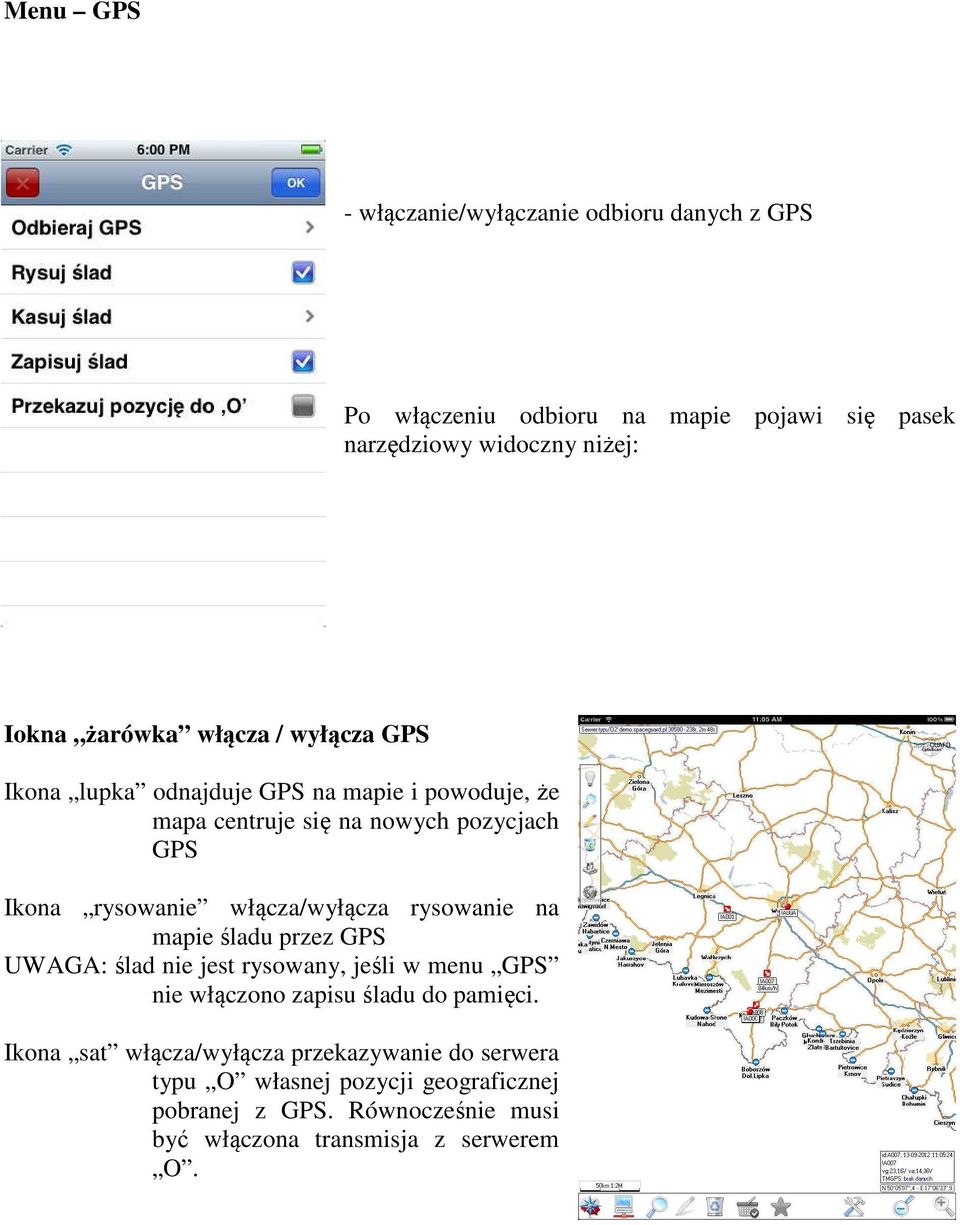

9 Menu GPS - włączanie/wyłączanie odbioru danych z GPS Po włączeniu odbioru na mapie pojawi się pasek narzędziowy widoczny niżej: Iokna żarówka włącza / wyłącza GPS Ikona lupka odnajduje GPS na mapie i powoduje, że mapa centruje się na nowych pozycjach GPS Ikona rysowanie włącza/wyłącza rysowanie na mapie śladu przez GPS UWAGA: ślad nie jest rysowany, jeśli w menu GPS nie włączono zapisu śladu do pamięci. Ikona sat włącza/wyłącza przekazywanie do serwera typu O własnej pozycji geograficznej pobranej z GPS. Równocześnie musi być włączona transmisja z serwerem O.

włącza/wyłącza rysowanie na mapie śladu przez GPS UWAGA: ślad nie jest rysowany, jeśli w menu GPS nie włączono zapisu śladu do pamięci.

10 Menu Ustawienia Obracaj ekran Rozszerzone info obiektu Info GPS-GSM włączanie/wyłączanie automatycznego obracania ekranu Po centrowaniu obiektu na mapie (z listy obiektów), w górnej części ekranu znajduje się info zawierające ID oraz czas ostatniej ramki. Info rozszerzone zawiera także nazwę oraz napięcie główne i awaryjne Dla centrowanego obiektu typu internetowego, np. TMX wyświetlane są dane GPS, pomocne przy instalacji. Skasuj listę obiektów Pobieraj nazwy z serwera Jeżeli serwer typu O jest wyposażony w funkcjonalność przechowywania nazw obiektów wcześniej wprowadzonych tam programem cmap (SWP) dla PC, ta opcja pozwala załadować je automatycznie do SWP android Szerokość listy ob. (px) Pozwala na zmianę szerokości ekranowej listy obiektów w zakresie px. Filtr listy Filtruj listę Definiuje fragment tekstu, który można użyć do filtrowania listy Włącza filtr listy Usuń ob. z ekranu (h) Definiuje czas w godzinach, po którym nienadający obiekt znika z mapy.

TMX wyświetlane są dane GPS, pomocne przy instalacji.

11 Systemowa lista obiektów Na liście znajdują się wszystkie obiekty, które przysłały dane z serwera O, SMS lub PLOK. Obiekty SMS i PLOK oznaczone są ikoną symbolizującą kartę SIM Obiekty z serwera oznaczone są ikoną anteny satelitarnej; jej kolory oznaczają odpowiednio: Zielony Żółty Szary Czarny namiar 3D - namiar 2D - urządzenie jest uśpione - problem z pomiarem GPS W następnej kolumnie znajduje się zielone kółko transmisji Internet. Gdy jest wypełnione całkowicie na zielono, oznacza to że niedawno została odebrana transmisja z urządzenia. Puste co najmniej od 30 minut urządzenie nie przysłało żadnej informacji. Dalej umieszczono granatowe kółko namiaru GPS, dotyczy ono tylko obiektów typu O i niektórych SMS. Puste oznacza, że poprawny pomiar GPS został wykonany niedawno. Pełne co najmniej od 24h urządzenie nie podało poprawnej pozycji geograficznej. Ikona kluczyka występuje tylko dla obiektów O z instalacją typu plus po kluczyku i oznacza, że w pojeździe jest wyłączona stacyjka.

2D - urządzenie jest uśpione - problem z pomiarem GPS W następnej kolumnie znajduje się zielone kółko transmisji Internet.

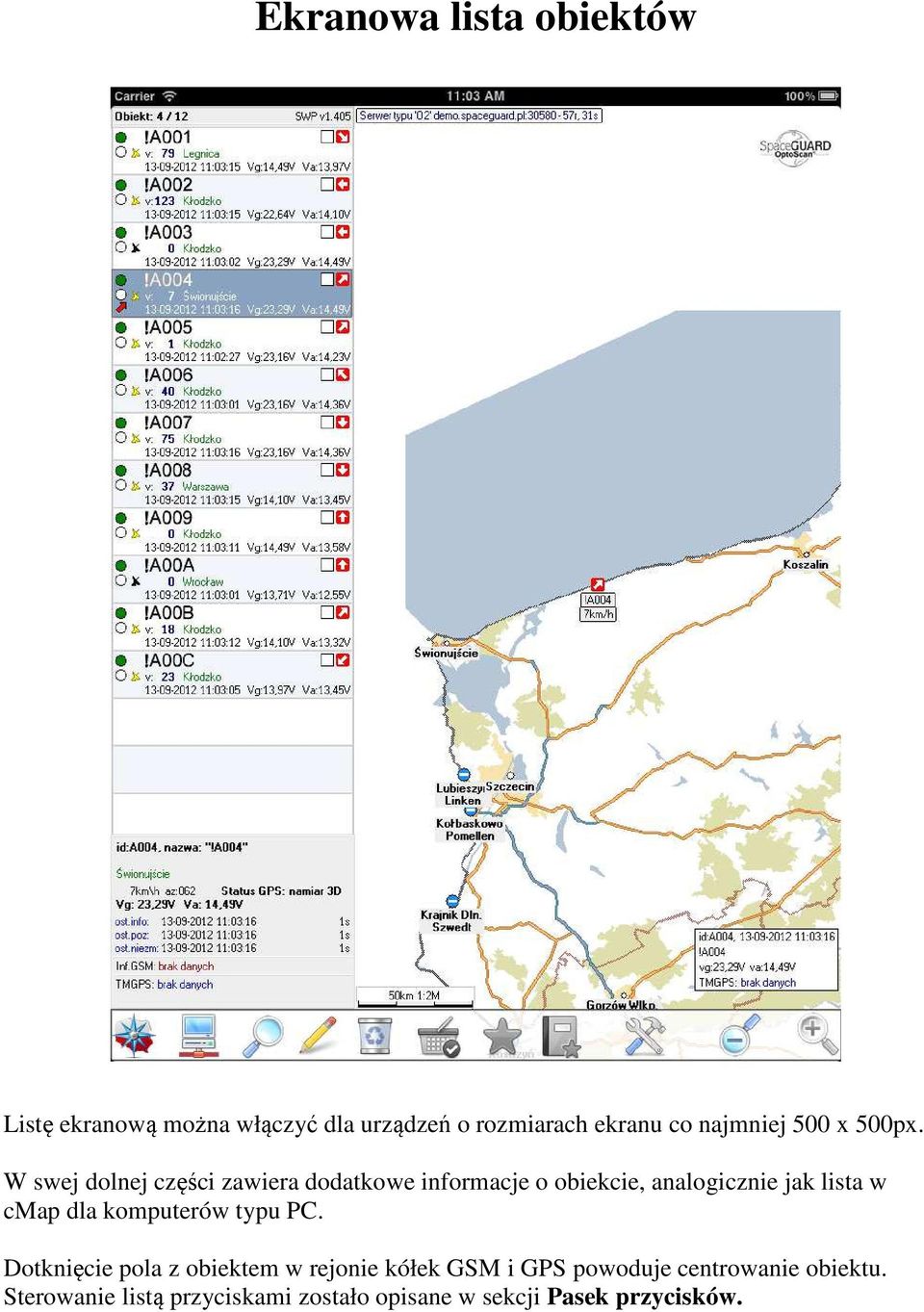

12 Ekranowa lista obiektów Listę ekranową można włączyć dla urządzeń o rozmiarach ekranu co najmniej 500 x 500px. W swej dolnej części zawiera dodatkowe informacje o obiekcie, analogicznie jak lista w cmap dla komputerów typu PC. Dotknięcie pola z obiektem w rejonie kółek GSM i GPS powoduje centrowanie obiektu. Sterowanie listą przyciskami zostało opisane w sekcji Pasek przycisków.

W swej dolnej części zawiera dodatkowe informacje o obiekcie, analogicznie jak lista w cmap dla

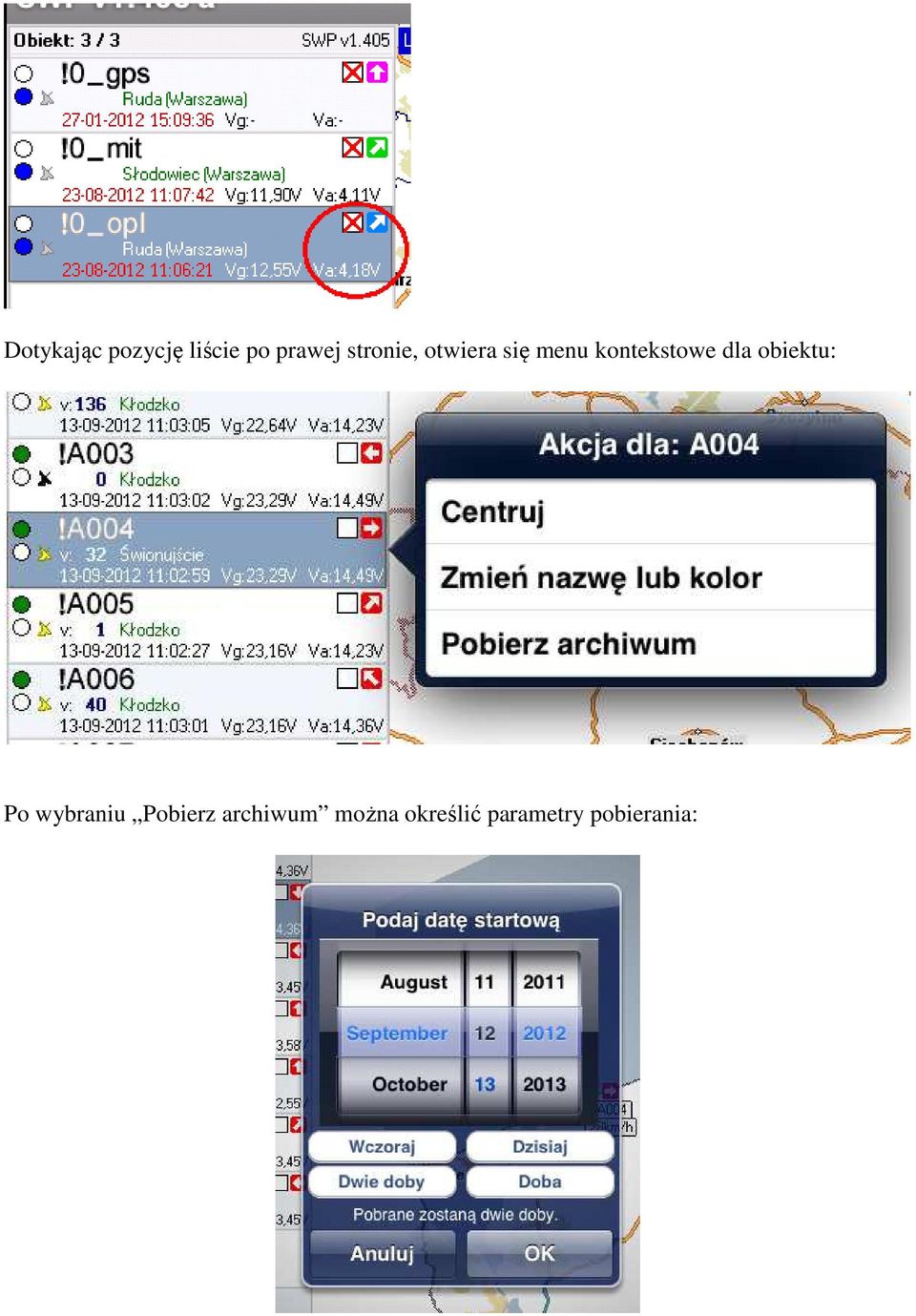

13 Dotykając pozycję liście po prawej stronie, otwiera się menu kontekstowe dla obiektu: Po wybraniu Pobierz archiwum można określić parametry pobierania:

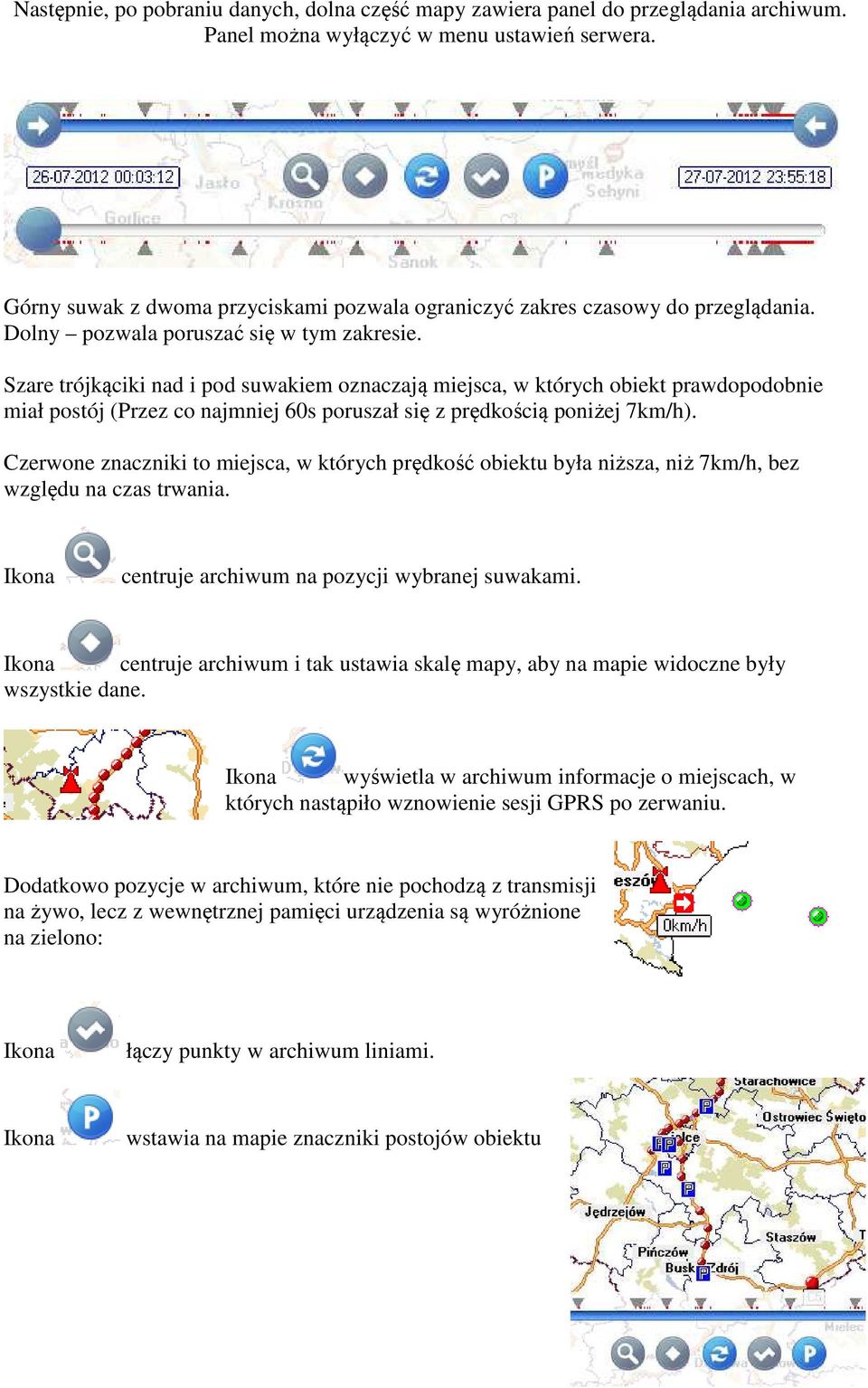

14 Następnie, po pobraniu danych, dolna część mapy zawiera panel do przeglądania archiwum. Panel można wyłączyć w menu ustawień serwera. Górny suwak z dwoma przyciskami pozwala ograniczyć zakres czasowy do przeglądania. Dolny pozwala poruszać się w tym zakresie. Szare trójkąciki nad i pod suwakiem oznaczają miejsca, w których obiekt prawdopodobnie miał postój (Przez co najmniej 60s poruszał się z prędkością poniżej 7km/h). Czerwone znaczniki to miejsca, w których prędkość obiektu była niższa, niż 7km/h, bez względu na czas trwania. Ikona centruje archiwum na pozycji wybranej suwakami. Ikona centruje archiwum i tak ustawia skalę mapy, aby na mapie widoczne były wszystkie dane. Ikona wyświetla w archiwum informacje o miejscach, w których nastąpiło wznowienie sesji GPRS po zerwaniu. Dodatkowo pozycje w archiwum, które nie pochodzą z transmisji na żywo, lecz z wewnętrznej pamięci urządzenia są wyróżnione na zielono: Ikona łączy punkty w archiwum liniami. Ikona wstawia na mapie znaczniki postojów obiektu

Szare trójkąciki nad i pod suwakiem oznaczają miejsca, w których obiekt prawdopodobnie miał postój (Przez co najmniej 60s poruszał się z prędkością poniżej 7km/h).
