1 PROGRAM FUNKCJONALNO-UŻYTKOWY Zamawiający : Uniwersytet Gdański Ul. Bażyńskiego 1a Gdańsk Nazwa zamówienia: Projekt i wykonanie reklamy wizualnej Uniwersytetu Gdańskiego na budynku Wydziału Nauk Społecznych. Adres obiektu: Wydział Nauk Społecznych UG Ul. Bażyńskiego Gdańsk Według CPV: Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych Roboty budowlane w zakresie konstrukcji Elektroniczne tablice informacyjne. Zawartość opracowania: 1. OPIS OGÓLNY PRZEDMIOTU ZAMÓWIENIA 1.1.Przedmiot zamówienia 1.2.Parametry określające wielkość obiektu założenia podstawowe Dotyczące napisu reklamowego Dotyczące rozwiązań konstrukcyjnych 1.3. Aktualne uwarunkowania wykonania przedmiotu zamówienia 1.4. Ogólne właściwości funkcjonalno użytkowe Szczegółowe właściwości funkcjonalno użytkowe. 2. WYMAGANIA ZAMAWIAJĄCEGO 2.1. Rozwiązania budowlano konstrukcyjne 2.2. Rozwiązania materiałowe 2.3. Przygotowanie terenu budowy i realizacji przedsięwzięcia 2.4. Rozwiązania instalacyjne 2.5 Warunki wykonania i odbioru robót budowlanych Wymagania w zakresie właściwości materiałów, sprzętu i urządzeń Wymagania techniczne w zakresie jakości wykonania opisywanych robót. 3. CZĘŚĆ INFORMACYJNA 3.1. Stan prawny nieruchomości 3.2. Zgodność zamierzenia z opracowaniami planistycznymi 3.3. Dodatkowe informacje zamawiającego Autorzy opracowania: Krzysztof Kołakowski Bartosz Kurcwald

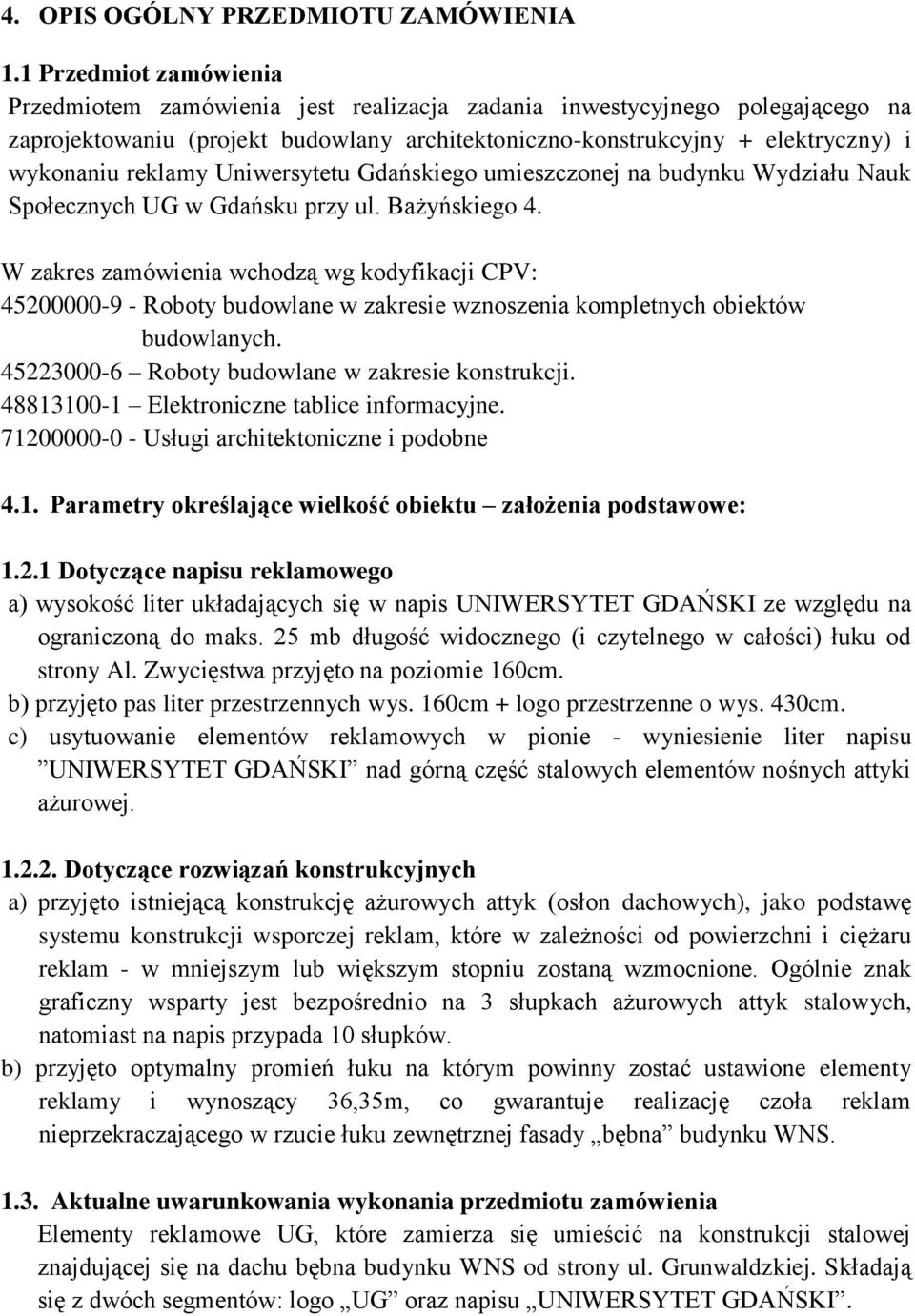

2 4. OPIS OGÓLNY PRZEDMIOTU ZAMÓWIENIA 1.1 Przedmiot zamówienia Przedmiotem zamówienia jest realizacja zadania inwestycyjnego polegającego na zaprojektowaniu (projekt budowlany architektoniczno-konstrukcyjny + elektryczny) i wykonaniu reklamy Uniwersytetu Gdańskiego umieszczonej na budynku Wydziału Nauk Społecznych UG w Gdańsku przy ul. Bażyńskiego 4. W zakres zamówienia wchodzą wg kodyfikacji CPV: Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych Roboty budowlane w zakresie konstrukcji Elektroniczne tablice informacyjne Usługi architektoniczne i podobne 4.1. Parametry określające wielkość obiektu założenia podstawowe: Dotyczące napisu reklamowego a) wysokość liter układających się w napis UNIWERSYTET GDAŃSKI ze względu na ograniczoną do maks. 25 mb długość widocznego (i czytelnego w całości) łuku od strony Al. Zwycięstwa przyjęto na poziomie 160cm. b) przyjęto pas liter przestrzennych wys. 160cm + logo przestrzenne o wys. 430cm. c) usytuowanie elementów reklamowych w pionie - wyniesienie liter napisu UNIWERSYTET GDAŃSKI nad górną część stalowych elementów nośnych attyki ażurowej Dotyczące rozwiązań konstrukcyjnych a) przyjęto istniejącą konstrukcję ażurowych attyk (osłon dachowych), jako podstawę systemu konstrukcji wsporczej reklam, które w zależności od powierzchni i ciężaru reklam - w mniejszym lub większym stopniu zostaną wzmocnione. Ogólnie znak graficzny wsparty jest bezpośrednio na 3 słupkach ażurowych attyk stalowych, natomiast na napis przypada 10 słupków. b) przyjęto optymalny promień łuku na którym powinny zostać ustawione elementy reklamy i wynoszący 36,35m, co gwarantuje realizację czoła reklam nieprzekraczającego w rzucie łuku zewnętrznej fasady bębna budynku WNS Aktualne uwarunkowania wykonania przedmiotu zamówienia Elementy reklamowe UG, które zamierza się umieścić na konstrukcji stalowej znajdującej się na dachu bębna budynku WNS od strony ul. Grunwaldzkiej. Składają się z dwóch segmentów: logo UG oraz napisu UNIWERSYTET GDAŃSKI.

3 1.4. Ogólne właściwości funkcjonalno użytkowe. Zamawiający wymaga by reklama była czytelna dla wszystkich poruszających się po ul. Grunwaldzkiej na długości terenu kampusu uniwersyteckiego od Biblioteki UG(od strony Gdańska) do hali Oliwia (od strony Gdyni). 1.5.Szczegółowe właściwości funkcjonalno użytkowe. Wielkość powierzchni elementów reklamowych do wstępnych obliczeń konstrukcyjnych wynosi: Pow. znaku graficznego [m2] Wys. znaku graficznego [cm] Pow. napisu łącznie [m2] Wys. napisu [cm] Pow. napisu i znaku graf. łącznie [m2] WYMAGANIA ZAMAWIAJĄCEGO 2.1. Rozwiązania budowlano konstrukcyjne / proponowane /. Obydwa segmenty mogą być wykonane jako elementy przestrzenne ażurowe i samoświecące. Analiza istniejącej konstrukcji stalowej tzw. attyki ażurowej wykazała iż. niezależnie od pionowego ustawienia reklamy umieszczenie segmentów reklamy wymaga jej znacznego wzmocnienia. Logo UG Rozmiar i ciężar elementów składowych logo powoduje konieczność zastosowania do wzmocnienia istniejącej konstrukcji stalowej, m. in. stalowych prostokątnych rur 120x100x10 o łącznej masie 1400 kg, stal St3S. Wzmocnieniu podlegają trzy elementy istniejącej konstrukcji attyki ażurowej Napis UNIWERSYTET GDAŃSKI z przestrzennych liter ażurowych W przypadku liter ażurowych wzmocnienia wymaga 10 elementów nośnych istniejącej konstrukcji. Zaprojektowano je ze stalowych rur prostokątnych 80x40x4

4 oraz elementów pomocniczych o łącznej masie 550 kg, stal St3S. 2.2 Rozwiązania materiałowe Litery "UNIWERSYTET GDAŃSKI" wykonane jako litery przestrzenne świecące licem. Lica liter - świecące, wykonane z pleksi mlecznej. Lica oklejone są folią translucentną ORACAL 049 z pozostawieniem nieoklejonego 4 cm białego konturu na zewnątrz liter. Boki i tyły liter - nieświecące, wykonane z pcv. Głębokość boków -14cm. Boki i tyły malowane po zewnętrznej stronie na kolor granatowy - RAL 5002 System świetlny - diody LED. Logo "UG" wykonane jako litery z elastycznym licem. Lico logo - świecące, wykonane z tkaniny winylowej do podświetleń typu backlight. Lico napięte jest na profilu bocznym logo. Lico oklejono folią translucentną ORACAL 049 z pozostawieniem nieoklejonego 4 cm białego konturu na zewnątrz liter. Boki logo - nieświecące, wykonane z aluminium z specjalnego profilu do napinania tkaniny. Głębokość boków - 20cm. Tyły logo - nieświecące, wykonane z blachy. Boki i tyły malowane po zewnętrznej stronie na kolor granatowy - RAL 5002 System świetlny - diody LED. 2.3 Przygotowanie terenu budowy i realizacji przedsięwzięcia Ze względu na konieczność zachowania szczelności wierzchnich warstw pokrycia dachu przewiduje się wzmocnienia istniejącej konstrukcji stalowej attyki elementami stalowymi, prefabrykowanymi (przygotowywanych warsztatowo) i łączonych poprzez system połączeń śrubowych. Chodzi tu głównie o uniknięcie prac spawalniczych tj. ochronę pokrycia bitumicznego podczas montażu konstrukcji oraz dokładność zabezpieczenia antykorozyjnego elementów stalowych poprzez cynkowanie ogniowe. Miejsca kotwienia nowych elementów do stropu (zastrzały i słupki) powinny być wykonane i zabezpieczone wyjątkowo starannie pod nadzorem służb inwestycyjnych Inwestora.

5 2.4 Rozwiązania instalacyjne Zasilanie należy zaprojektować z tablicy NW7. W tablicy należy zainstalować zabezpieczenie obwodu reklamy. Kabel należy ułożyć na lince stalowej rozciągniętej od centrali do konstrukcji na której ma być zainstalowana reklama. Uruchomienie reklamy przez zastosowanie wyłącznika zmierzchowego. 2.5 Warunki wykonania i odbioru robót budowlanych Wymagania w zakresie właściwości materiałów, sprzętu i urządzeń. Wszystkie zastosowane rozwiązania projektowe muszą odpowiadać następującym wymaganiom: - odpowiadać wymaganiom norm technicznych, - posiadać świadectwo dopuszczenia do powszechnego stosowania w budownictwie, wydane przez ITB, - posiadać decyzję o dopuszczeniu do stosowania w budownictwie na obszarze Polski. - posiadać pozytywną ocenę higieniczną w zakresie zastosowania w obiektach użyteczności publicznej, - odpowiadać przekazywanym zamawiającemu deklaracjom zgodności, atestom i certyfikatom Wymagania techniczne w zakresie jakości wykonania opisywanych robót. Wszystkie wykonane prace muszą odpowiadać: - przepisom prawa budowlanego, w tym warunkom technicznym, jakim powinny odpowiadać budynki i ich usytuowanie, - warunkom technicznym wykonania i odbioru robót, - normom technicznym, - wytycznym producentów zastosowanych materiałów i instalowanych urządzeń, - warunkom technicznym montażu i odbioru robót opracowanych przez producentów urządzeń, które będą wbudowane, - wymaganiom przepisów BHP i ppoż. 3 CZĘŚĆ INFORMACYJNA 3.1. Stan prawny nieruchomości. Nieruchomość oznaczona jako działkach nr 219/5, 224/2, 229/3, 239/6, położonych w Gdańsku przy ul. Bażyńskiego 4, stanowiących własność zamawiającego, tj. Uniwersytetu Gdańskiego Gdańsk ul. Bażyńskiego 1a, co jest zapisane w księgach wieczystych nr KW 50540, KW Zgodność zamierzenia z opracowaniami planistycznymi Zamierzenie wykonać zgodnie z uchwalonym planem zagospodarowania przestrzennego (UCHWAŁA NR XXXVII/1073/09 RADY MIASTA GDAŃSKA z

6 dnia 25 czerwca 2009 roku) Oliwa Górna rejon ulic Wita Stwosza i Bażyńskiego w mieście Gdańsku. Załącznik nr 10a do programu funkcjonalno-użytkowego Dodatkowe informacje zamawiającego Dodatkowymi informacjami są załączniki z projektu koncepcyjnego reklam Uniwersytetu Gdańskiego: a) Załącznik nr 10b - Nazwa i logo UG - proporcję, wymiary i powierzchnie elementów b) Załącznik nr 10c Elewacja wschodnia c) Załącznik nr 10d Wizualizacja widok dzienny i nocny d) Załącznik nr 10e - Obliczenia statyczne reklamy UG e) Załącznik nr 10f zestawienie stali profilowej Obowiązki wykonawcy: - wykonanie projektu budowlanego i wykonawczego uwzględniającego wytyczne powyższego programu funkcjonalno-użytkowego/ 5 egz. = 2egz. (Urząd) + 3egz(Zamawiający) / oraz 1 wersja dokumentacji zapisana w formacie PDF i dwg / na nośnikach elektronicznych CD / rysunki w programie ACAD 2000, opisy w programie WORD uzyskanie wszystkich stosownych uzgodnień, w tym autora projektu w zakresie rozwiązań konstrukcyjnych oraz akceptację zamawiającego; - uzyskanie pozwolenia na realizację prac - sprawowanie nadzoru autorskiego / we wszystkich branżach - bez dodatkowej umowy w czasie realizacji inwestycji Uwaga: 1. Wszystkie wymiary sprawdzić w naturze, przed przystąpieniem do projektowania. 2. Z uwagi na użytkowanie obiektu WNS ul. Bażyńskiego 4, należy zapewnić takie zagospodarowanie placu budowy, które nie zakłóci jego funkcjonowania.
