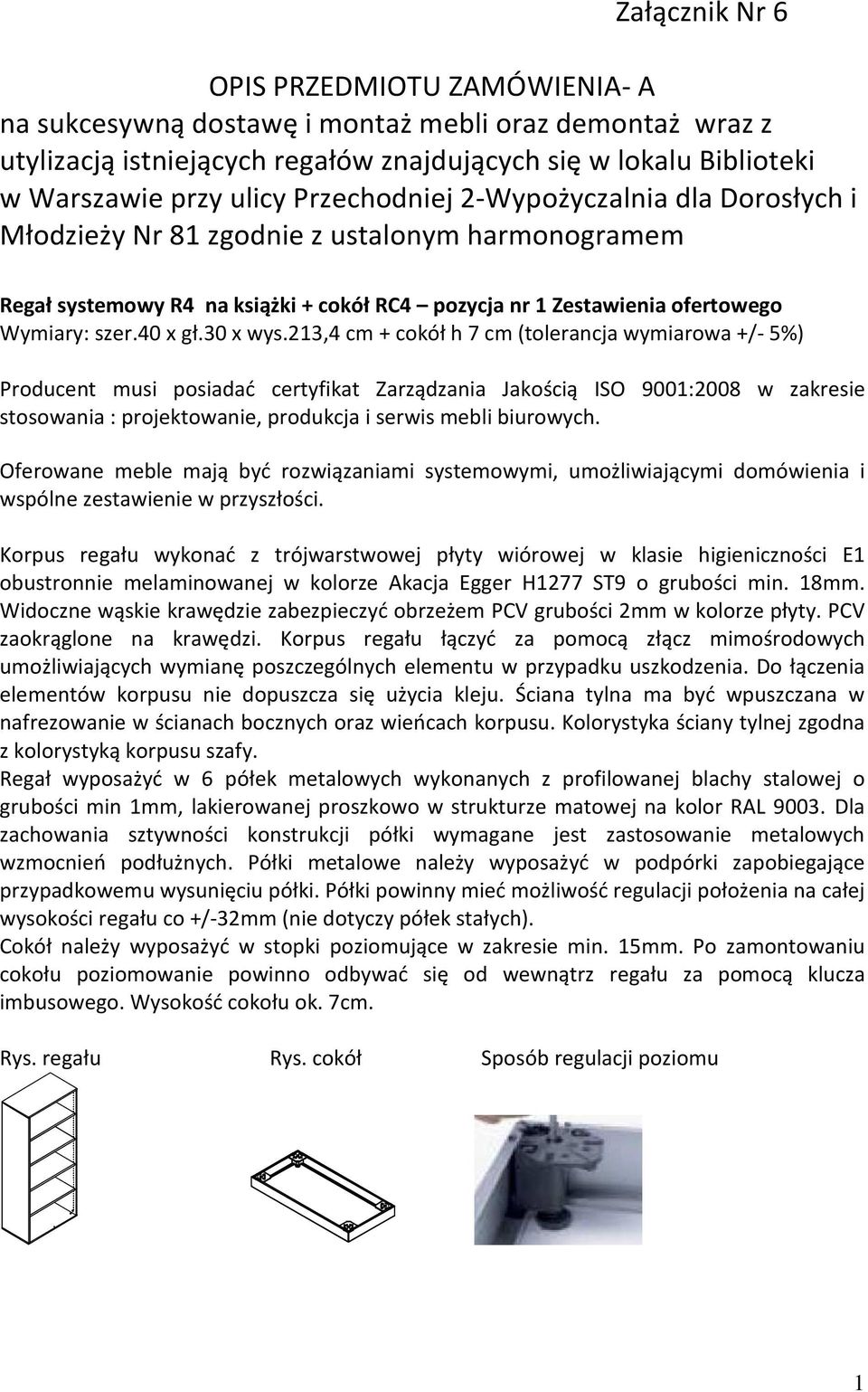

1 Załącznik Nr 6 OPIS PRZEDMIOTU ZAMÓWIENIA- A na sukcesywną dostawę i montaż mebli oraz demontaż wraz z utylizacją istniejących regałów znajdujących się w lokalu Biblioteki w Warszawie przy ulicy Przechodniej 2-Wypożyczalnia dla Dorosłych i Młodzieży Nr 81 zgodnie z ustalonym harmonogramem Regał systemowy R4 na książki + cokół RC4 pozycja nr 1 Zestawienia ofertowego Wymiary: szer.40 x gł.30 x wys.213,4 cm + cokół h 7 cm (tolerancja wymiarowa +/- 5%) Producent musi posiadać certyfikat Zarządzania Jakością ISO 9001:2008 w zakresie stosowania : projektowanie, produkcja i serwis mebli biurowych. Oferowane meble mają być rozwiązaniami systemowymi, umożliwiającymi domówienia i wspólne zestawienie w przyszłości. Korpus regału wykonać z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej w kolorze Akacja Egger H1277 ST9 o grubości min. 18mm. Widoczne wąskie krawędzie zabezpieczyć obrzeżem PCV grubości 2mm w kolorze płyty. PCV zaokrąglone na krawędzi. Korpus regału łączyć za pomocą złącz mimośrodowych umożliwiających wymianę poszczególnych elementu w przypadku uszkodzenia. Do łączenia elementów korpusu nie dopuszcza się użycia kleju. Ściana tylna ma być wpuszczana w nafrezowanie w ścianach bocznych oraz wieńcach korpusu. Kolorystyka ściany tylnej zgodna z kolorystyką korpusu szafy. Regał wyposażyć w 6 półek metalowych wykonanych z profilowanej blachy stalowej o grubości min 1mm, lakierowanej proszkowo w strukturze matowej na kolor RAL Dla zachowania sztywności konstrukcji półki wymagane jest zastosowanie metalowych wzmocnień podłużnych. Półki metalowe należy wyposażyć w podpórki zapobiegające przypadkowemu wysunięciu półki. Półki powinny mieć możliwość regulacji położenia na całej wysokości regału co +/-32mm (nie dotyczy półek stałych). Cokół należy wyposażyć w stopki poziomujące w zakresie min. 15mm. Po zamontowaniu cokołu poziomowanie powinno odbywać się od wewnątrz regału za pomocą klucza imbusowego. Wysokość cokołu ok. 7cm. Rys. regału Rys. cokół Sposób regulacji poziomu 1

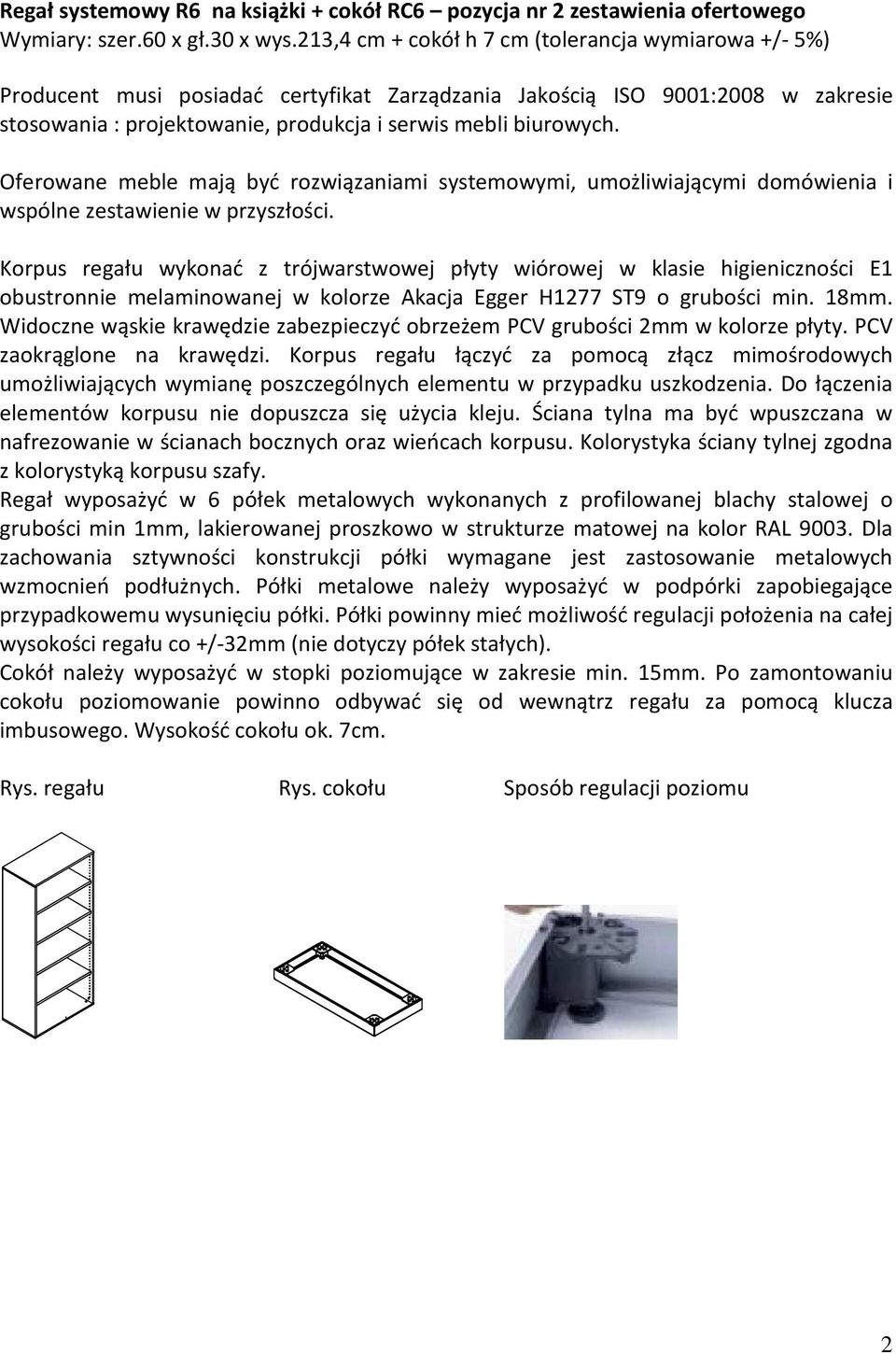

2 Regał systemowy R6 na książki + cokół RC6 pozycja nr 2 zestawienia ofertowego Wymiary: szer.60 x gł.30 x wys.213,4 cm + cokół h 7 cm (tolerancja wymiarowa +/- 5%) Producent musi posiadać certyfikat Zarządzania Jakością ISO 9001:2008 w zakresie stosowania : projektowanie, produkcja i serwis mebli biurowych. Oferowane meble mają być rozwiązaniami systemowymi, umożliwiającymi domówienia i wspólne zestawienie w przyszłości. Korpus regału wykonać z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej w kolorze Akacja Egger H1277 ST9 o grubości min. 18mm. Widoczne wąskie krawędzie zabezpieczyć obrzeżem PCV grubości 2mm w kolorze płyty. PCV zaokrąglone na krawędzi. Korpus regału łączyć za pomocą złącz mimośrodowych umożliwiających wymianę poszczególnych elementu w przypadku uszkodzenia. Do łączenia elementów korpusu nie dopuszcza się użycia kleju. Ściana tylna ma być wpuszczana w nafrezowanie w ścianach bocznych oraz wieńcach korpusu. Kolorystyka ściany tylnej zgodna z kolorystyką korpusu szafy. Regał wyposażyć w 6 półek metalowych wykonanych z profilowanej blachy stalowej o grubości min 1mm, lakierowanej proszkowo w strukturze matowej na kolor RAL Dla zachowania sztywności konstrukcji półki wymagane jest zastosowanie metalowych wzmocnień podłużnych. Półki metalowe należy wyposażyć w podpórki zapobiegające przypadkowemu wysunięciu półki. Półki powinny mieć możliwość regulacji położenia na całej wysokości regału co +/-32mm (nie dotyczy półek stałych). Cokół należy wyposażyć w stopki poziomujące w zakresie min. 15mm. Po zamontowaniu cokołu poziomowanie powinno odbywać się od wewnątrz regału za pomocą klucza imbusowego. Wysokość cokołu ok. 7cm. Rys. regału Rys. cokołu Sposób regulacji poziomu 2

5 Regał systemowy R6T na książki + cokół RC6T pozycja nr 5 zestawienia ofertowego Wymiary: szer.60 x gł.44 x wys.213,4 cm + cokół h 7 cm (tolerancja wymiarowa +/- 5%) Regał musi posiadać certyfikat zgodności z normami dotyczącymi jakości mebli danego rodzaju: PN-EN :2006 wystawiony przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). Oferowane meble mają być rozwiązaniami systemowymi, umożliwiającymi domówienia i wspólne zestawienie w przyszłości. Korpus regału wykonać z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej w kolorze Akacja Egger H1277 ST9 o grubości min. 18mm. Widoczne wąskie krawędzie zabezpieczyć obrzeżem PCV grubości 2mm w kolorze płyty. PCV zaokrąglone na krawędzi. Korpus regału łączyć za pomocą złącz mimośrodowych umożliwiających wymianę poszczególnych elementu w przypadku uszkodzenia. Do łączenia elementów korpusu nie dopuszcza się użycia kleju. Ściana tylna ma być wpuszczana w nafrezowanie w ścianach bocznych oraz wieńcach korpusu. Kolorystyka ściany tylnej zgodna z kolorystyką korpusu szafy. Regał wyposażyć w 6 półek metalowych wykonanych z profilowanej blachy stalowej o grubości min 1mm, lakierowanej proszkowo w strukturze matowej na kolor RAL Dla zachowania sztywności konstrukcji półki wymagane jest zastosowanie metalowych wzmocnień podłużnych. Półki metalowe należy wyposażyć w podpórki zapobiegające przypadkowemu wysunięciu półki. Półki powinny mieć możliwość regulacji położenia na całej wysokości regału co +/-32mm (nie dotyczy półek stałych). Cokół należy wyposażyć w stopki poziomujące w zakresie min. 15mm. Po zamontowaniu cokołu poziomowanie powinno odbywać się od wewnątrz regału za pomocą klucza imbusowego. Wysokość cokołu ok. 7cm. Rys. regału Rys. cokołu Sposób regulacji poziomu 5

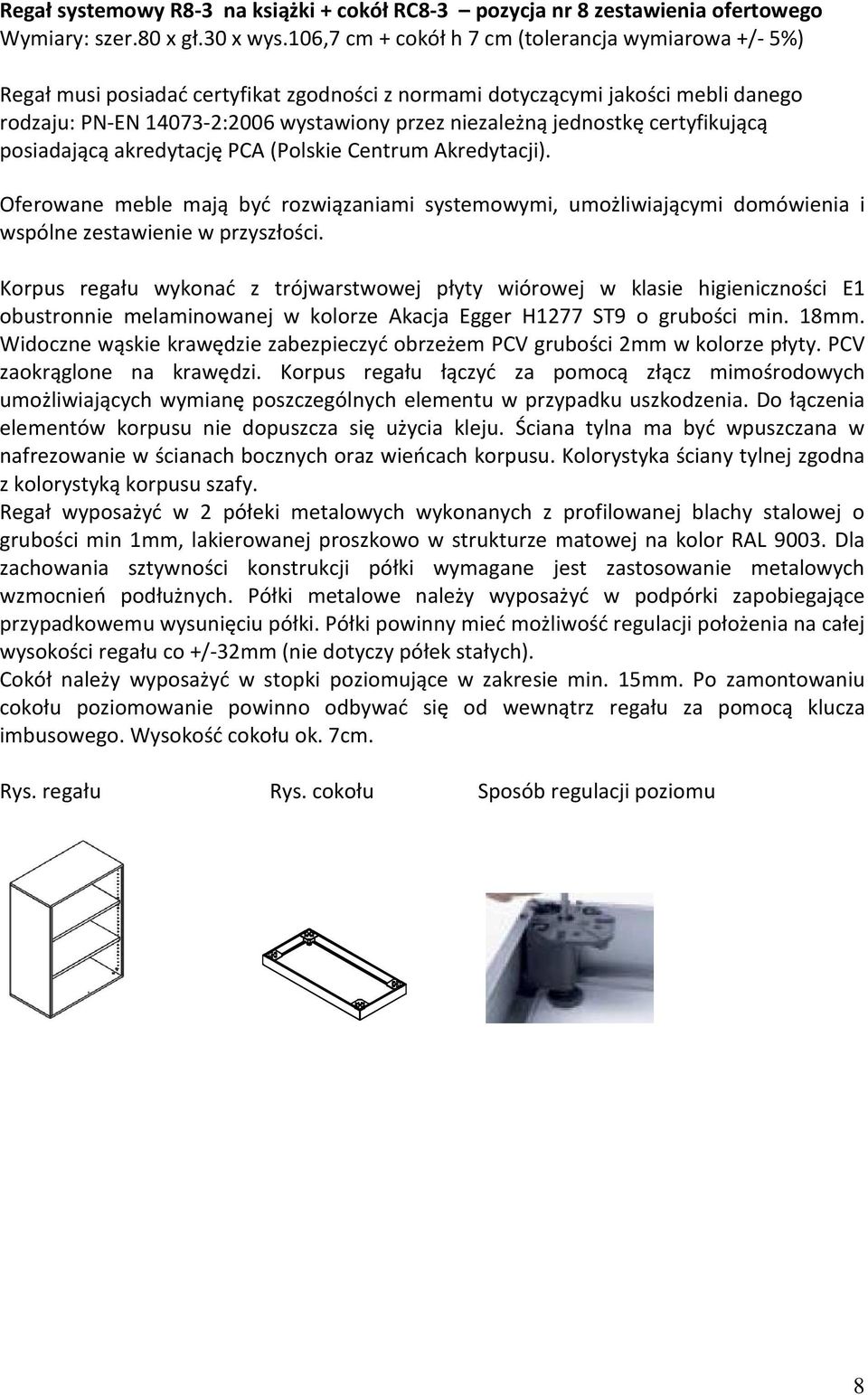

8 Regał systemowy R8-3 na książki + cokół RC8-3 pozycja nr 8 zestawienia ofertowego Wymiary: szer.80 x gł.30 x wys.106,7 cm + cokół h 7 cm (tolerancja wymiarowa +/- 5%) Regał musi posiadać certyfikat zgodności z normami dotyczącymi jakości mebli danego rodzaju: PN-EN :2006 wystawiony przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). Oferowane meble mają być rozwiązaniami systemowymi, umożliwiającymi domówienia i wspólne zestawienie w przyszłości. Korpus regału wykonać z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej w kolorze Akacja Egger H1277 ST9 o grubości min. 18mm. Widoczne wąskie krawędzie zabezpieczyć obrzeżem PCV grubości 2mm w kolorze płyty. PCV zaokrąglone na krawędzi. Korpus regału łączyć za pomocą złącz mimośrodowych umożliwiających wymianę poszczególnych elementu w przypadku uszkodzenia. Do łączenia elementów korpusu nie dopuszcza się użycia kleju. Ściana tylna ma być wpuszczana w nafrezowanie w ścianach bocznych oraz wieńcach korpusu. Kolorystyka ściany tylnej zgodna z kolorystyką korpusu szafy. Regał wyposażyć w 2 półeki metalowych wykonanych z profilowanej blachy stalowej o grubości min 1mm, lakierowanej proszkowo w strukturze matowej na kolor RAL Dla zachowania sztywności konstrukcji półki wymagane jest zastosowanie metalowych wzmocnień podłużnych. Półki metalowe należy wyposażyć w podpórki zapobiegające przypadkowemu wysunięciu półki. Półki powinny mieć możliwość regulacji położenia na całej wysokości regału co +/-32mm (nie dotyczy półek stałych). Cokół należy wyposażyć w stopki poziomujące w zakresie min. 15mm. Po zamontowaniu cokołu poziomowanie powinno odbywać się od wewnątrz regału za pomocą klucza imbusowego. Wysokość cokołu ok. 7cm. Rys. regału Rys. cokołu Sposób regulacji poziomu 8

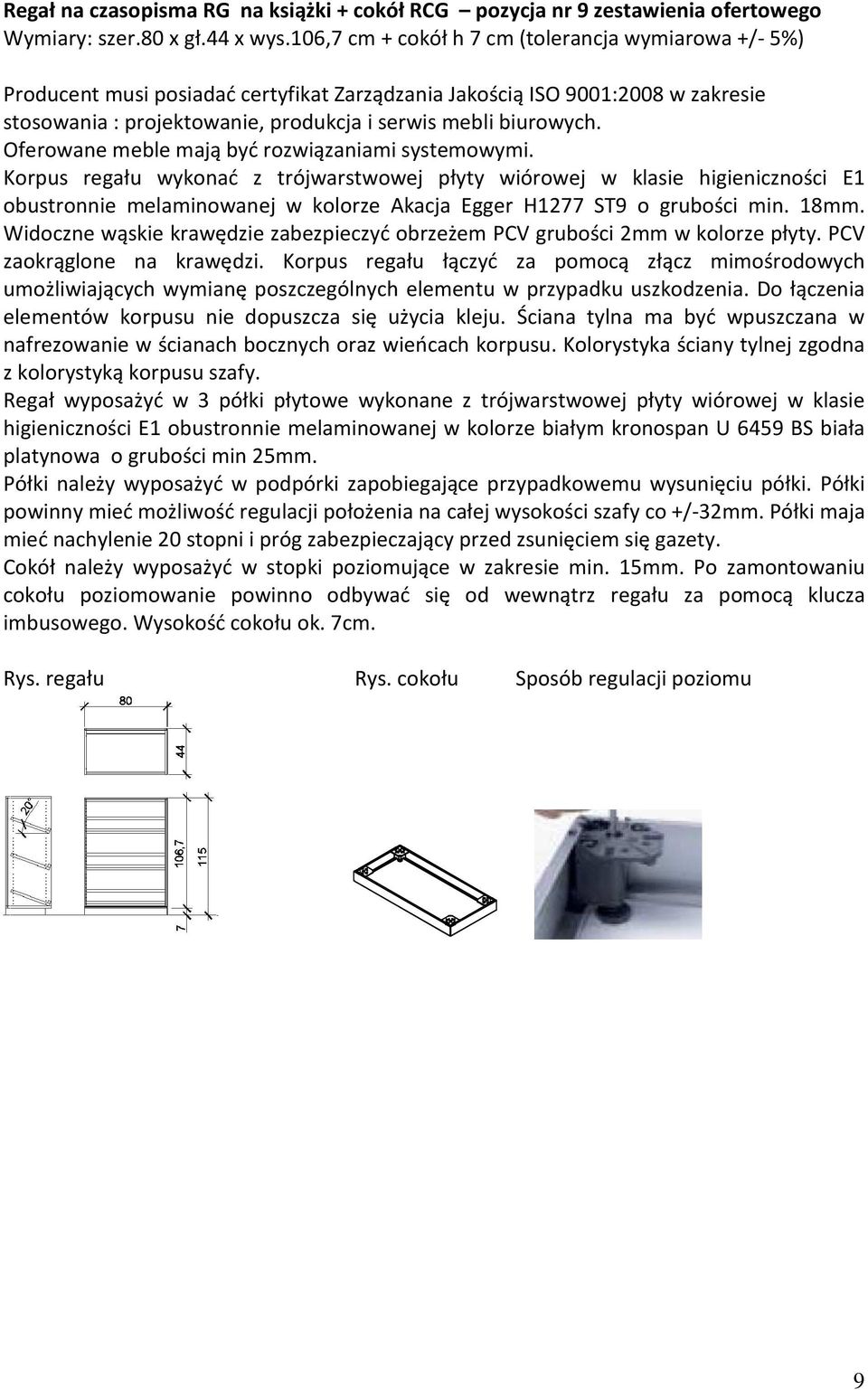

9 Regał na czasopisma RG na książki + cokół RCG pozycja nr 9 zestawienia ofertowego Wymiary: szer.80 x gł.44 x wys.106,7 cm + cokół h 7 cm (tolerancja wymiarowa +/- 5%) Producent musi posiadać certyfikat Zarządzania Jakością ISO 9001:2008 w zakresie stosowania : projektowanie, produkcja i serwis mebli biurowych. Oferowane meble mają być rozwiązaniami systemowymi. Korpus regału wykonać z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej w kolorze Akacja Egger H1277 ST9 o grubości min. 18mm. Widoczne wąskie krawędzie zabezpieczyć obrzeżem PCV grubości 2mm w kolorze płyty. PCV zaokrąglone na krawędzi. Korpus regału łączyć za pomocą złącz mimośrodowych umożliwiających wymianę poszczególnych elementu w przypadku uszkodzenia. Do łączenia elementów korpusu nie dopuszcza się użycia kleju. Ściana tylna ma być wpuszczana w nafrezowanie w ścianach bocznych oraz wieńcach korpusu. Kolorystyka ściany tylnej zgodna z kolorystyką korpusu szafy. Regał wyposażyć w 3 półki płytowe wykonane z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej w kolorze białym kronospan U 6459 BS biała platynowa o grubości min 25mm. Półki należy wyposażyć w podpórki zapobiegające przypadkowemu wysunięciu półki. Półki powinny mieć możliwość regulacji położenia na całej wysokości szafy co +/-32mm. Półki maja mieć nachylenie 20 stopni i próg zabezpieczający przed zsunięciem się gazety. Cokół należy wyposażyć w stopki poziomujące w zakresie min. 15mm. Po zamontowaniu cokołu poziomowanie powinno odbywać się od wewnątrz regału za pomocą klucza imbusowego. Wysokość cokołu ok. 7cm. Rys. regału Rys. cokołu Sposób regulacji poziomu 9

10 Regał na nowości RN3 na książki + cokół RC3 pozycja nr 10 zestawienia ofertowego Wymiary: szer.80 x gł.44 x wys.106,7 cm + cokół h 7 cm (tolerancja wymiarowa +/- 5%) Regał musi posiadać certyfikat zgodności z normami dotyczącymi jakości mebli danego rodzaju: PN-EN :2006 wystawiony przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). Oferowane meble mają być rozwiązaniami systemowymi, umożliwiającymi domówienia i wspólne zestawienie w przyszłości. Korpus regału wykonać z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej w kolorze Akacja Egger H1277 ST9 o grubości min. 18mm. Widoczne wąskie krawędzie zabezpieczyć obrzeżem PCV grubości 2mm w kolorze płyty. PCV zaokrąglone na krawędzi. Korpus regału łączyć za pomocą złącz mimośrodowych umożliwiających wymianę poszczególnych elementu w przypadku uszkodzenia. Do łączenia elementów korpusu nie dopuszcza się użycia kleju. Ściana tylna ma być wpuszczana w nafrezowanie w ścianach bocznych oraz wieńcach korpusu. Kolorystyka ściany tylnej zgodna z kolorystyką korpusu szafy. Cokół należy wyposażyć w stopki poziomujące w zakresie min. 15mm. Po zamontowaniu cokołu poziomowanie powinno odbywać się od wewnątrz regału za pomocą klucza imbusowego. Wysokość cokołu ok. 7cm. Rys. regału Rys. cokołu Sposób regulacji poziomu 10

11 Stanowisko komputerowe B1 pozycja nr 11 zestawienia ofertowego Wymiary stanowiska B1: szer.100 x gł.60 x wys.72/82 cm (tolerancja wymiarowa +/- 5%) Wymiary ścianek B1 : szer.100 x gr.1,8 x wys. 61 cm (tolerancja wymiarowa +/- 5%) Wymiary ścianek B1 : szer.60 x gr.1,8 x wys. 61 cm (tolerancja wymiarowa +/- 5%) Wymiary kanał kablowy B1 : dł. 60 x szer. 10 x wys. 10 cm (tolerancja wymiarowa +/- 5%) Wymiary wieszak na PC B1 : szer. 20 x gł. 53 x wys. 55 cm (tolerancja wymiarowa +/- 5%) Biurko musi posiadać certyfikat zgodności z normami dotyczącymi jakości mebli danego rodzaju: PN-EN 527-1:2011, PN-EN 527-2:2004 wystawiony przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). Biurko musi spełniać warunki i wymagania określone w rozporządzeniu Ministra Pracy i Polityki Społecznej z dnia 1 grudnia 1998 roku w sprawie bezpieczeństwa i higieny pracy na stanowiskach wyposażonych w monitory ekranowe (Dz.U ). Dokumenty poświadczające spełnienie powyższych wymogów należy załączyć do oferty. Oferowane biurka mają być rozwiązaniami systemowymi, umożliwiającymi domówienia i wspólne zestawienie w przyszłości. Ponadto biurko musi spełniać warunki i wymagania określone w rozporządzeniu Ministra Pracy i Polityki Społecznej z dnia 1 grudnia 1998 roku w sprawie bezpieczeństwa i higieny pracy na stanowiskach wyposażonych w monitory ekranowe (Dz.U ). Blat biurka ma być wykonany z trójwarstwowej płyty wiórowej w klasie higieniczności E1 i gr. min. 25mm obustronnie melaminowanej na kolor Akacja Egger H1277 ST9. Wąskie płaszczyzny zabezpieczone obrzeżem PCV gr. 2mm w kolorze płyty. PCV zaokrąglone na krawędzi. Konstrukcja stelaża ramowa, wykonana z profilowanej blachy stalowej o przekroju otwartym 30x40mm, dla zapewnienia sztywności konstrukcji ścianka profilu stelaża nie może być mniejsza niż 2mm. Rama stelaża powinna dodatkowo umożliwiać funkcję poziomego prowadzenia okablowania. Rama biurka przykręcana do blatu po obwodzie za pośrednictwem wpustek tworzywowych na stałe osadzonych w blacie oraz śrub imbusowych z gwintem metrycznym. Nie dopuszcza się wkręcania śrub bezpośrednio w płytę blatu ze względu na małą trwałość połączenia. Nogi mają być o przekroju kwadratowym o wymiarze 50x50mm z płynną regulacją wysokości w zakresie 72-82cm. Nogi mocowane do ramy poprzez precyzyjnie wykonane metalowe odlewy lakierowane proszkowo w kolorze stelaża (rysunek), umożliwiające szybki i precyzyjny montaż oraz wielokrotny demontaż nóg bez utraty sztywności i stabilności konstrukcji. Montaż nogi do ramy powinien odbywać się za pomocą jednej śruby. Nie dopuszcza się konstrukcji spawanej. Stelaż oraz nogi biurka należy lakierować proszkowo w strukturze matowej na kolor RAL Regulator wysokości tworzywowy, kolor czarny. Nogi należy podkleić od spodu podkładkami filcowymi. Rys. biurka Rys. mocowania nogi 11

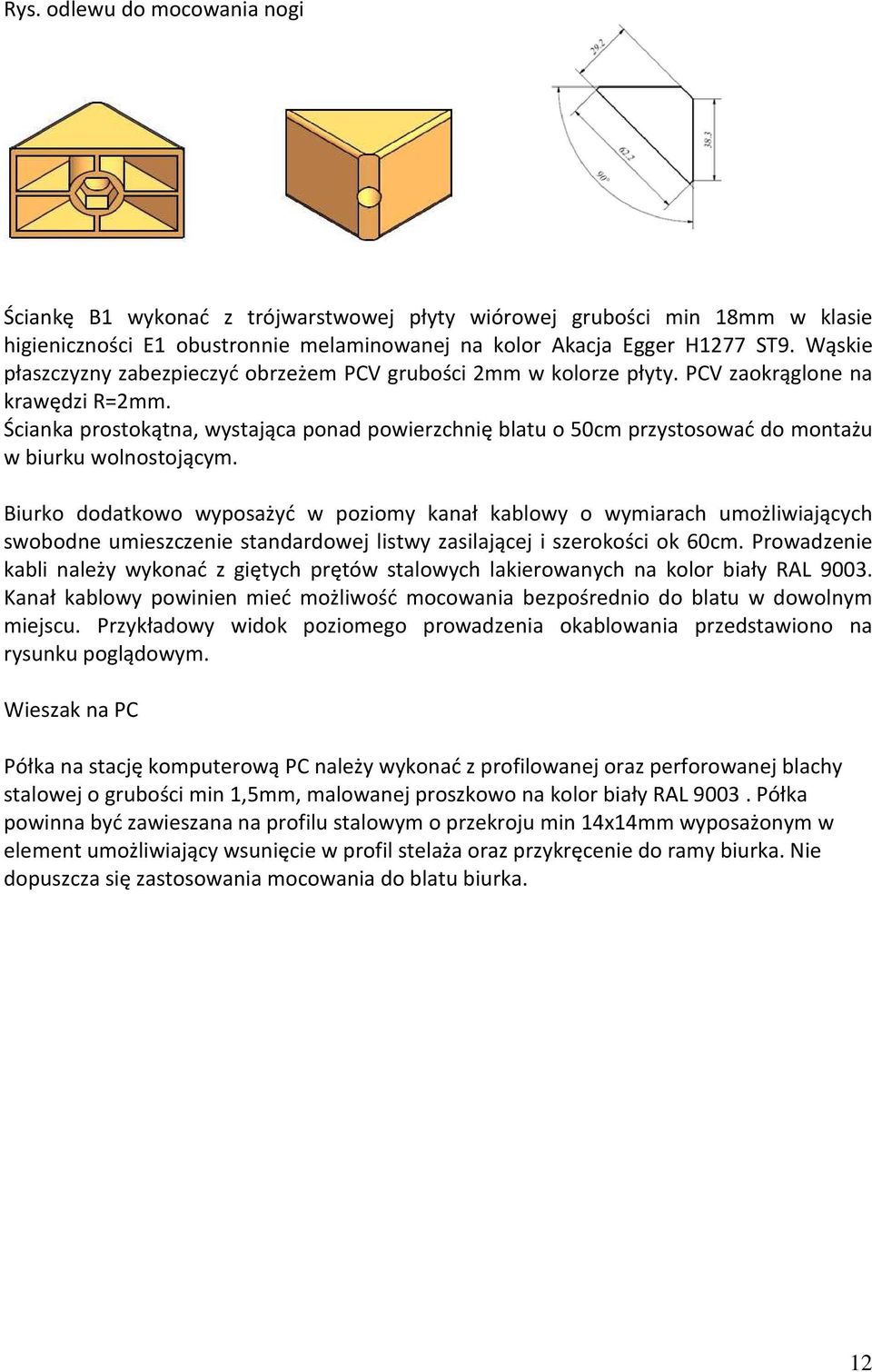

12 Rys. odlewu do mocowania nogi Ściankę B1 wykonać z trójwarstwowej płyty wiórowej grubości min 18mm w klasie higieniczności E1 obustronnie melaminowanej na kolor Akacja Egger H1277 ST9. Wąskie płaszczyzny zabezpieczyć obrzeżem PCV grubości 2mm w kolorze płyty. PCV zaokrąglone na krawędzi R=2mm. Ścianka prostokątna, wystająca ponad powierzchnię blatu o 50cm przystosować do montażu w biurku wolnostojącym. Biurko dodatkowo wyposażyć w poziomy kanał kablowy o wymiarach umożliwiających swobodne umieszczenie standardowej listwy zasilającej i szerokości ok 60cm. Prowadzenie kabli należy wykonać z giętych prętów stalowych lakierowanych na kolor biały RAL Kanał kablowy powinien mieć możliwość mocowania bezpośrednio do blatu w dowolnym miejscu. Przykładowy widok poziomego prowadzenia okablowania przedstawiono na rysunku poglądowym. Wieszak na PC Półka na stację komputerową PC należy wykonać z profilowanej oraz perforowanej blachy stalowej o grubości min 1,5mm, malowanej proszkowo na kolor biały RAL Półka powinna być zawieszana na profilu stalowym o przekroju min 14x14mm wyposażonym w element umożliwiający wsunięcie w profil stelaża oraz przykręcenie do ramy biurka. Nie dopuszcza się zastosowania mocowania do blatu biurka. 12

13 rysunek kompletnego stanowiska komputerowego 13

14 Stół do czytelni S1 pozycja nr 12 zestawienia ofertowego Wymiary: szer.160 x gł.80 x wys.72/82 cm (tolerancja wymiarowa +/- 5%) Producent musi posiadać certyfikat Zarządzania Jakością ISO 9001:2008 w zakresie stosowania : projektowanie, produkcja i serwis mebli biurowych. Stół musi posiadać certyfikat zgodności z normami dotyczącymi jakości mebli danego rodzaju: PN-EN 527-1:2011 i PN-EN 527-2:2004 wystawiony przez niezależną jednostkę certyfikującą posiadającą uprawnienia do certyfikowania mebli. Ponadto stół musi spełniać warunki i wymagania określone w rozporządzeniu Ministra Pracy i Polityki Społecznej z dnia 1 grudnia 1998 roku w sprawie bezpieczeństwa i higieny pracy na stanowiskach wyposażonych w monitory ekranowe (Dz.U ). Oferowane meble mają być rozwiązaniami systemowymi. Blat stołu ma być wykonany z trójwarstwowej płyty wiórowej w klasie higieniczności E1 i gr. min. 25mm obustronnie melaminowanej na kolor Akacja Egger H1277 ST9. Wąskie płaszczyzny zabezpieczone obrzeżem PCV gr. 2mm w kolorze płyty. PCV zaokrąglone na krawędzi. Konstrukcja stelaża ramowa, wykonana z profilowanej blachy stalowej o przekroju otwartym 30x40mm, dla zapewnienia sztywności konstrukcji ścianka profilu stelaża nie może być mniejsza niż 2mm. Rama stołu przykręcana do blatu po obwodzie za pośrednictwem wpustek tworzywowych oraz śrub imbusowych z gwintem metrycznym. Nie dopuszcza się wkręcania śrub bezpośrednio w płytę blatu ze względu na małą trwałość połączenia. Nogi mają być o przekroju kwadratowym o wymiarze 50x50mm z regulacją wysokości w zakresie 72-82cm. Nogi mocowane do ramy poprzez precyzyjnie wykonane metalowe odlewy lakierowane proszkowo w kolorze stelaża (rysunek), umożliwiające szybki i precyzyjny montaż oraz wielokrotny demontaż nóg bez utraty sztywności i stabilności konstrukcji. Montaż nogi do ramy powinien odbywać się za pomocą jednej śruby. Nie dopuszcza się konstrukcji spawanej. Stelaż oraz nogi stołu należy lakierować proszkowo w strukturze matowej na kolor RAL Regulator wysokości tworzywowy, kolor czarny. Nogi należy podkleić od spodu podkładkami filcowymi. Rys. stołu Rys. mocowania nogi 14

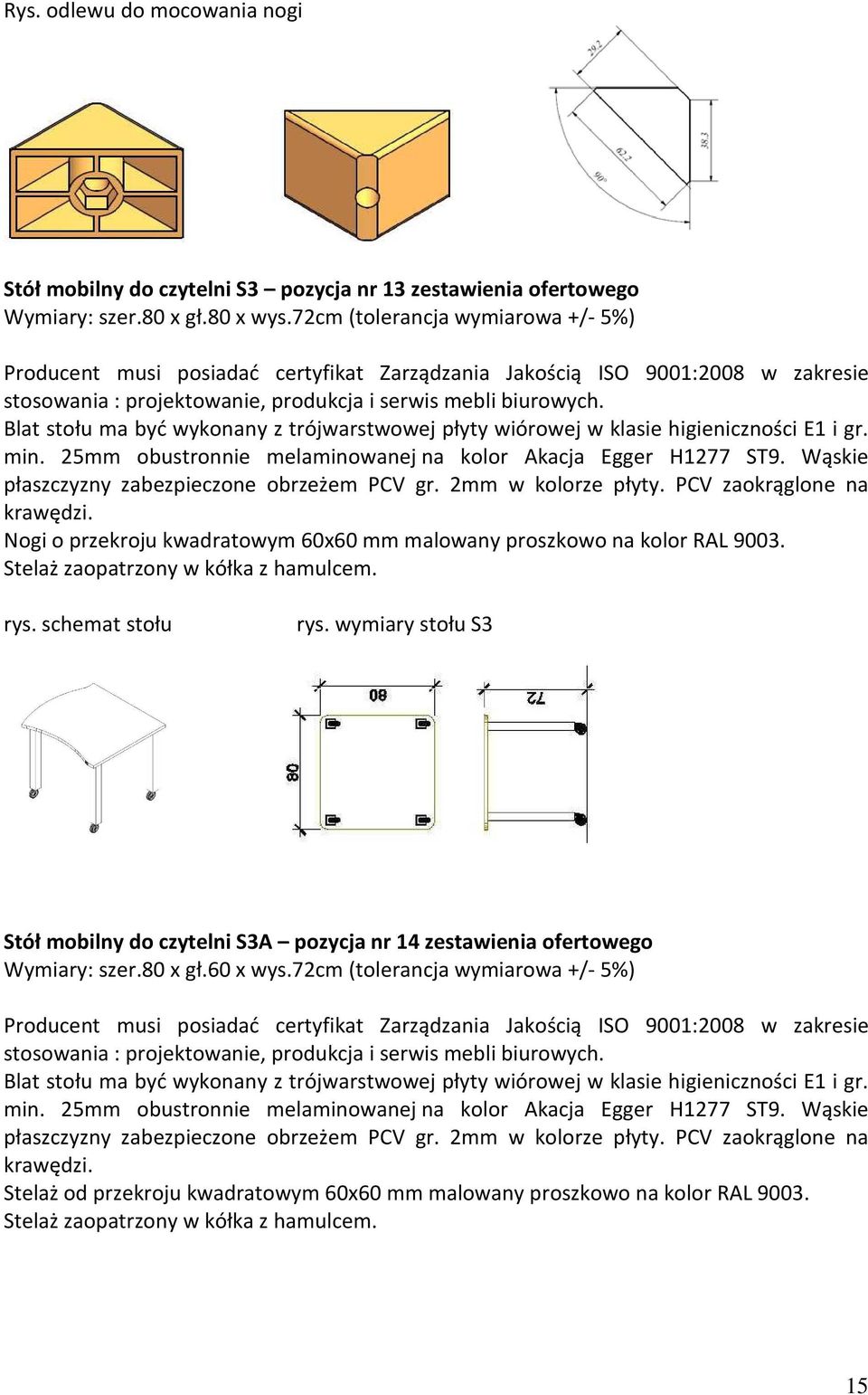

15 Rys. odlewu do mocowania nogi Stół mobilny do czytelni S3 pozycja nr 13 zestawienia ofertowego Wymiary: szer.80 x gł.80 x wys.72cm (tolerancja wymiarowa +/- 5%) Producent musi posiadać certyfikat Zarządzania Jakością ISO 9001:2008 w zakresie stosowania : projektowanie, produkcja i serwis mebli biurowych. Blat stołu ma być wykonany z trójwarstwowej płyty wiórowej w klasie higieniczności E1 i gr. min. 25mm obustronnie melaminowanej na kolor Akacja Egger H1277 ST9. Wąskie płaszczyzny zabezpieczone obrzeżem PCV gr. 2mm w kolorze płyty. PCV zaokrąglone na krawędzi. Nogi o przekroju kwadratowym 60x60 mm malowany proszkowo na kolor RAL Stelaż zaopatrzony w kółka z hamulcem. rys. schemat stołu rys. wymiary stołu S3 Stół mobilny do czytelni S3A pozycja nr 14 zestawienia ofertowego Wymiary: szer.80 x gł.60 x wys.72cm (tolerancja wymiarowa +/- 5%) Producent musi posiadać certyfikat Zarządzania Jakością ISO 9001:2008 w zakresie stosowania : projektowanie, produkcja i serwis mebli biurowych. Blat stołu ma być wykonany z trójwarstwowej płyty wiórowej w klasie higieniczności E1 i gr. min. 25mm obustronnie melaminowanej na kolor Akacja Egger H1277 ST9. Wąskie płaszczyzny zabezpieczone obrzeżem PCV gr. 2mm w kolorze płyty. PCV zaokrąglone na krawędzi. Stelaż od przekroju kwadratowym 60x60 mm malowany proszkowo na kolor RAL Stelaż zaopatrzony w kółka z hamulcem. 15

16 rys. schemat stołu rys. wymiary stołu S3A OPIS PRZEDMIOTU ZAMÓWIENIA- B na sukcesywną dostawę i montaż mebli do lokali bibliotecznych oraz demontaż wraz z utylizacją istniejących mebli znajdujących się w Warszawie przy ulicach: Przechodniej 2-BIBLIOTEKA DLA DZIECI I MŁODZIEŻY NR 39 zgodnie z ustalonym harmonogramem, Wilczej 14, Al. Ujazdowskich 37 i Marszałkowskiej 9/15 Stolik na nodze talerzowej S2 pozycja nr 11 zestawienia ofertowego Wymiary: szer.60 x gł.60 x wys.60cm (tolerancja wymiarowa +/- 5%) Producent musi posiadać certyfikat Zarządzania Jakością ISO 9001:2008 w zakresie stosowania : projektowanie, produkcja i serwis mebli biurowych. Blat stołu ma być wykonany z trójwarstwowej płyty wiórowej w klasie higieniczności E1 i gr. min. 25mm obustronnie melaminowanej na kolor Akacja Egger H1277 ST9. Wąskie płaszczyzny zabezpieczone obrzeżem PCV gr. 2mm w kolorze płyty. PCV zaokrąglone na krawędzi. Stelaż rura stalowa o średnicy 50 mm osadzona na talerzu stalowym o średnicy 300 mm. Całość stelaża malowana proszkowo na kolor biały RAL rys. schemat stołu 16

17 Szafka multimedialna K1 pozycja nr 12 zestawienia ofertowego Wymiary: szer.80 x gł.46 x wys.71,5cm + cokół h 7 cm (tolerancja wymiarowa +/- 5%) Producent musi posiadać certyfikat Zarządzania Jakością ISO 9001:2008 w zakresie stosowania : projektowanie, produkcja i serwis mebli biurowych. Szafa musi posiadać certyfikat zgodności z normami dotyczącymi jakości mebli danego rodzaju: PN-EN :2006 lub równoważną, wystawiony przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji) lub inną niezależną jednostkę certyfikującą posiadającą uprawnienia do certyfikowania mebli. Oferowane meble mają być rozwiązaniami systemowymi. Korpus szafy wykonać z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej w kolorze Akacja Egger H1277 ST9 o grubości min. 18mm. Wąskie płaszczyzny zabezpieczyć obrzeżem PCV grubości 2mm w kolorze płyty. PCV zaokrąglone na krawędzi. Korpus szaf łączony za pomocą złącz mimośrodowych umożliwiających wymianę poszczególnych elementu w przypadku uszkodzenia. Do łączenia elementów korpusu nie dopuszcza się użycia kleju. Ściana tylna ma być wpuszczana w ściany boczne i wieńce korpusu. Kolorystyka ściany tylnej musi być zgodna z kolorystyką korpusu szafy. Wieniec górny oraz dolny nakładany. Wszystkie zewnętrzne krawędzie korpusu zabezpieczyć obrzeżem PCV grubości 2mm w kolorze płyty. PCV zaokrąglone na krawędzi. Fronty nachodzące na wieńce. Drzwi wyposażyć w zawiasy obiektowe z kątem otwarcia min Fronty zamykane zamkiem baskwilowym z wymienną wkładką patentową wyposażoną w dwa klucze łamane. Zamek powinien posiadać możliwość zastosowania klucza master, który pozwala na otwarcie wielu zamków tym samym kluczem. We froncie prawym zamontowany uchwyt dwupunktowy o rozstawie 128mm zintegrowany z cylindrem zamka. We froncie lewym analogiczny uchwyt niezintegrowany z zamkiem. Szafa wyposażona w półki płytowe wykonane z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej w kolorze korpusu i grubości min. 25mm. Półki należy wyposażyć w podpórki zapobiegające przypadkowemu wysunięciu. Półki z możliwością regulacji położenia na całej wysokości szafy co +/-32mm (nie dotyczy półek stałych). Szafa posadowiona na cokole metalowym, wykonanym ze stali lakierowanej proszkowo w strukturze matowej na kolor RAL Cokół należy wyposażyć w stopki poziomujące w zakresie min. 15mm. Po zamontowaniu cokołu poziomowanie powinno odbywać się od wewnątrz szafy za pomocą klucza imbusowego. Wysokość cokołu ok 7cm. Szafka ma być wyposażona w kratki wentylacyjne zapewniające cyrkulację powietrza wewnątrz. Kratki aluminiowe w kolorze uchwytów satyna obsadzone trwale w płycie melaminowanej. 17

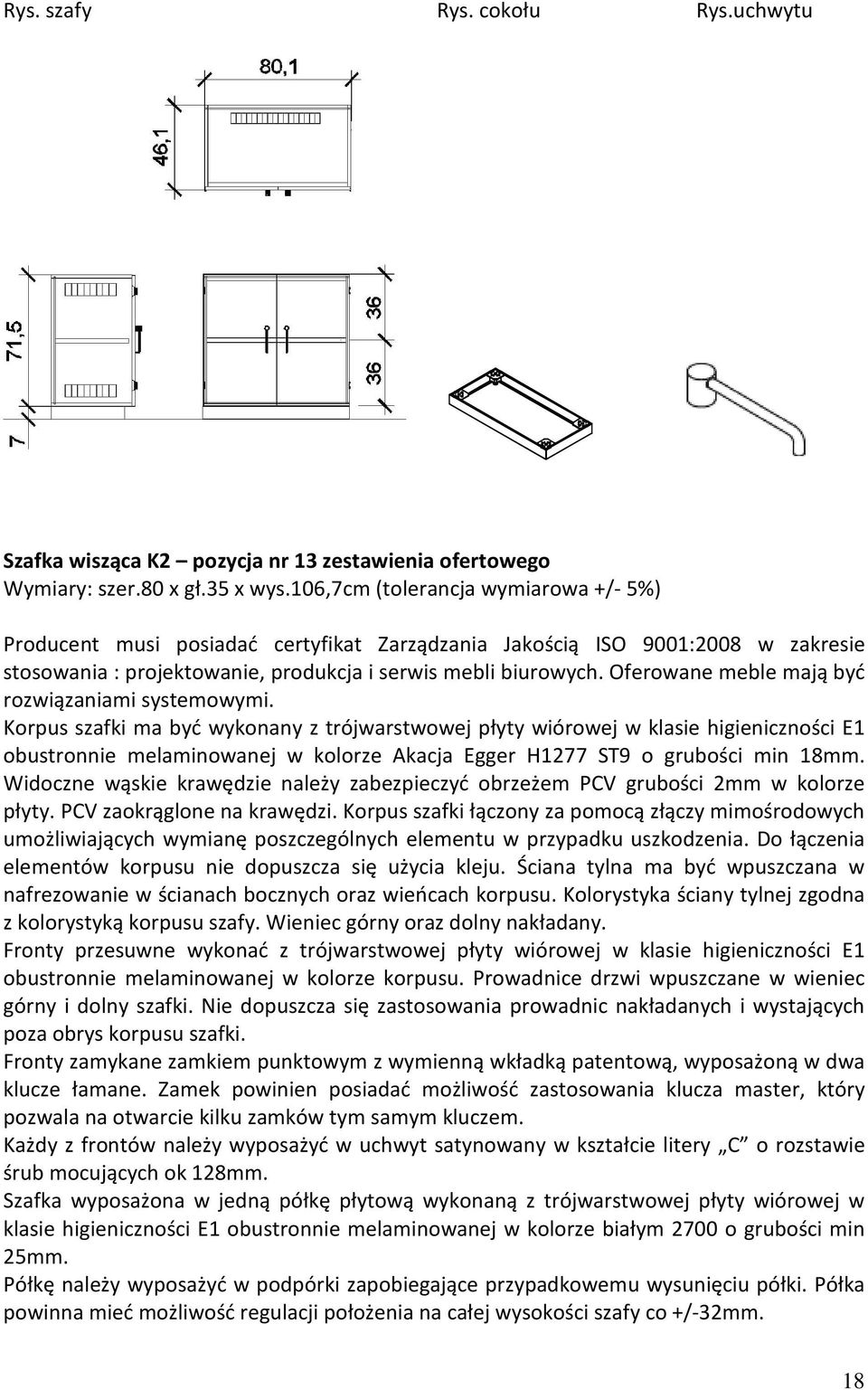

18 Rys. szafy Rys. cokołu Rys.uchwytu Szafka wisząca K2 pozycja nr 13 zestawienia ofertowego Wymiary: szer.80 x gł.35 x wys.106,7cm (tolerancja wymiarowa +/- 5%) Producent musi posiadać certyfikat Zarządzania Jakością ISO 9001:2008 w zakresie stosowania : projektowanie, produkcja i serwis mebli biurowych. Oferowane meble mają być rozwiązaniami systemowymi. Korpus szafki ma być wykonany z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej w kolorze Akacja Egger H1277 ST9 o grubości min 18mm. Widoczne wąskie krawędzie należy zabezpieczyć obrzeżem PCV grubości 2mm w kolorze płyty. PCV zaokrąglone na krawędzi. Korpus szafki łączony za pomocą złączy mimośrodowych umożliwiających wymianę poszczególnych elementu w przypadku uszkodzenia. Do łączenia elementów korpusu nie dopuszcza się użycia kleju. Ściana tylna ma być wpuszczana w nafrezowanie w ścianach bocznych oraz wieńcach korpusu. Kolorystyka ściany tylnej zgodna z kolorystyką korpusu szafy. Wieniec górny oraz dolny nakładany. Fronty przesuwne wykonać z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej w kolorze korpusu. Prowadnice drzwi wpuszczane w wieniec górny i dolny szafki. Nie dopuszcza się zastosowania prowadnic nakładanych i wystających poza obrys korpusu szafki. Fronty zamykane zamkiem punktowym z wymienną wkładką patentową, wyposażoną w dwa klucze łamane. Zamek powinien posiadać możliwość zastosowania klucza master, który pozwala na otwarcie kilku zamków tym samym kluczem. Każdy z frontów należy wyposażyć w uchwyt satynowany w kształcie litery C o rozstawie śrub mocujących ok 128mm. Szafka wyposażona w jedną półkę płytową wykonaną z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej w kolorze białym 2700 o grubości min 25mm. Półkę należy wyposażyć w podpórki zapobiegające przypadkowemu wysunięciu półki. Półka powinna mieć możliwość regulacji położenia na całej wysokości szafy co +/-32mm. 18

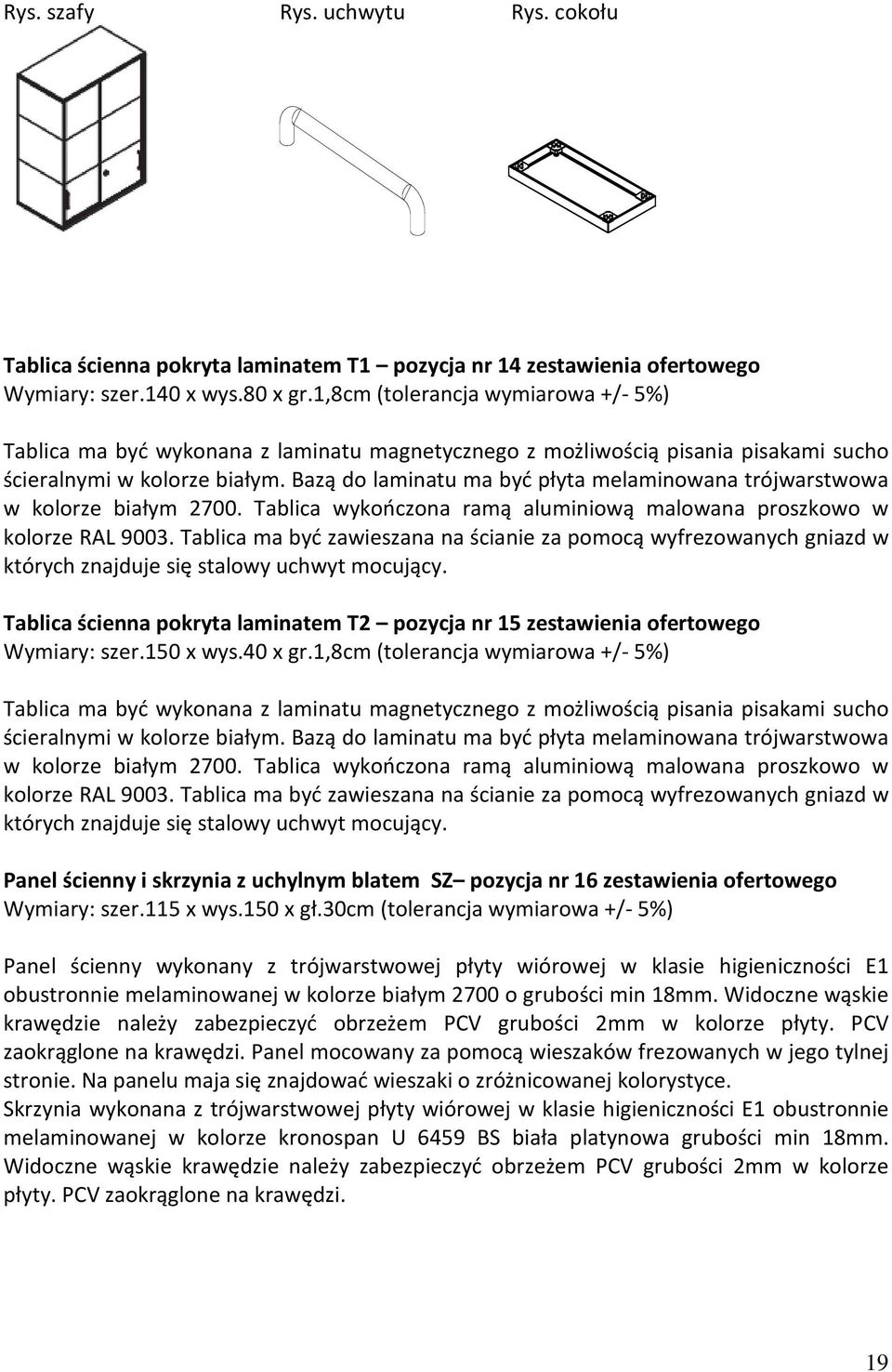

19 Rys. szafy Rys. uchwytu Rys. cokołu Tablica ścienna pokryta laminatem T1 pozycja nr 14 zestawienia ofertowego Wymiary: szer.140 x wys.80 x gr.1,8cm (tolerancja wymiarowa +/- 5%) Tablica ma być wykonana z laminatu magnetycznego z możliwością pisania pisakami sucho ścieralnymi w kolorze białym. Bazą do laminatu ma być płyta melaminowana trójwarstwowa w kolorze białym Tablica wykończona ramą aluminiową malowana proszkowo w kolorze RAL Tablica ma być zawieszana na ścianie za pomocą wyfrezowanych gniazd w których znajduje się stalowy uchwyt mocujący. Tablica ścienna pokryta laminatem T2 pozycja nr 15 zestawienia ofertowego Wymiary: szer.150 x wys.40 x gr.1,8cm (tolerancja wymiarowa +/- 5%) Tablica ma być wykonana z laminatu magnetycznego z możliwością pisania pisakami sucho ścieralnymi w kolorze białym. Bazą do laminatu ma być płyta melaminowana trójwarstwowa w kolorze białym Tablica wykończona ramą aluminiową malowana proszkowo w kolorze RAL Tablica ma być zawieszana na ścianie za pomocą wyfrezowanych gniazd w których znajduje się stalowy uchwyt mocujący. Panel ścienny i skrzynia z uchylnym blatem SZ pozycja nr 16 zestawienia ofertowego Wymiary: szer.115 x wys.150 x gł.30cm (tolerancja wymiarowa +/- 5%) Panel ścienny wykonany z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej w kolorze białym 2700 o grubości min 18mm. Widoczne wąskie krawędzie należy zabezpieczyć obrzeżem PCV grubości 2mm w kolorze płyty. PCV zaokrąglone na krawędzi. Panel mocowany za pomocą wieszaków frezowanych w jego tylnej stronie. Na panelu maja się znajdować wieszaki o zróżnicowanej kolorystyce. Skrzynia wykonana z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej w kolorze kronospan U 6459 BS biała platynowa grubości min 18mm. Widoczne wąskie krawędzie należy zabezpieczyć obrzeżem PCV grubości 2mm w kolorze płyty. PCV zaokrąglone na krawędzi. 19

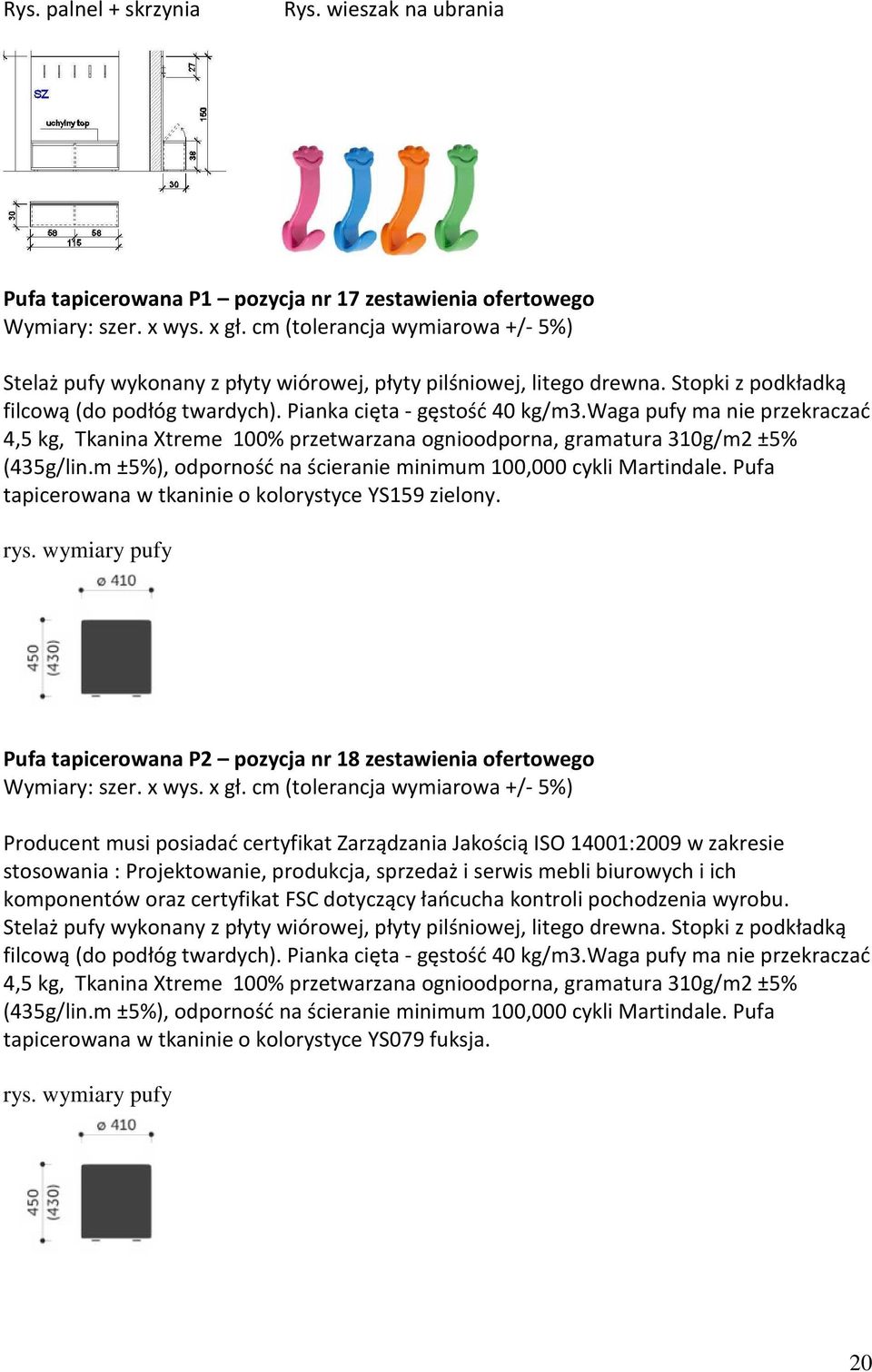

20 Rys. palnel + skrzynia Rys. wieszak na ubrania Pufa tapicerowana P1 pozycja nr 17 zestawienia ofertowego Wymiary: szer. x wys. x gł. cm (tolerancja wymiarowa +/- 5%) Stelaż pufy wykonany z płyty wiórowej, płyty pilśniowej, litego drewna. Stopki z podkładką filcową (do podłóg twardych). Pianka cięta - gęstość 40 kg/m3.waga pufy ma nie przekraczać 4,5 kg, Tkanina Xtreme 100% przetwarzana ognioodporna, gramatura 310g/m2 ±5% (435g/lin.m ±5%), odporność na ścieranie minimum 100,000 cykli Martindale. Pufa tapicerowana w tkaninie o kolorystyce YS159 zielony. rys. wymiary pufy Pufa tapicerowana P2 pozycja nr 18 zestawienia ofertowego Wymiary: szer. x wys. x gł. cm (tolerancja wymiarowa +/- 5%) Producent musi posiadać certyfikat Zarządzania Jakością ISO 14001:2009 w zakresie stosowania : Projektowanie, produkcja, sprzedaż i serwis mebli biurowych i ich komponentów oraz certyfikat FSC dotyczący łańcucha kontroli pochodzenia wyrobu. Stelaż pufy wykonany z płyty wiórowej, płyty pilśniowej, litego drewna. Stopki z podkładką filcową (do podłóg twardych). Pianka cięta - gęstość 40 kg/m3.waga pufy ma nie przekraczać 4,5 kg, Tkanina Xtreme 100% przetwarzana ognioodporna, gramatura 310g/m2 ±5% (435g/lin.m ±5%), odporność na ścieranie minimum 100,000 cykli Martindale. Pufa tapicerowana w tkaninie o kolorystyce YS079 fuksja. rys. wymiary pufy 20

21 Fotel obrotowy F1 pozycja nr 19 zestawienia ofertowego B i nr 15 zestawienia ofertowego A Wymiary według rysunku Producent musi posiadać certyfikat Zarządzania Jakością ISO 14001:2009 w zakresie stosowania : Projektowanie, produkcja, sprzedaż i serwis mebli biurowych i ich komponentów oraz certyfikat FSC dotyczący łańcucha kontroli pochodzenia wyrobu. Fotel musi posiadać certyfikat GS, protokół oceny ergonomicznej poparty sprawozdaniem z badań. Pianki użyte do produkcji fotela mają być niepalne potwierdzone certyfikatem lub oświadczeniem producenta. Fotel obrotowy, przód oparcia tapicerowany, tył z tworzywa, mechanizm Synchro S - regulacja wysokości siedziska, regulacja synchronicznego odchylania oparcia / siedziska z możliwością dostosowania sprężystości odchylenia oparcia do ciężaru siedzącego. Baza czarna (tworzywo), podłokietnik regulowany góra-dół (zakres regulacji 70 mm), nakładka przód-tył (+/- 18 mm),nakładka poliuretanowa. Kolor stelaża podłokietnika: czarny. Kółka miękkie do podłóg twardych. Siedzisko sklejka liściasta i nie palna elastyczna pianka poliuretanowa typu CMHR (System Bayer). Oparcie z tworzywa regulowane oraz nie palna elastyczna pianka poliuretanowa typu CMHR (System Bayer). Waga fotela ma nie przekraczać 19 kg. Tkanina Xtreme 100% przetwarzana ognioodporna, gramatura 310g/m2 ±5% (435g/lin.m ±5%), odporność na ścieranie minimum 100,000 cykli Martindale. Fotel tapicerowana w tkaninie o kolorystyce YS079 fuksja. 21

22 rys. wymiary fotela Kuweta n zabawki P3, P4, P5, P6 pozycja nr 6,7,8,9 zestawienia ofertowego Wymiary: szer. 30 x wys. 23 x gł. 42 cm (tolerancja wymiarowa +/- 5%) Tworzywo polipropylenowe, produkt można ustawiać jeden na drugim, waga produktu nie przekracza 0,6 kg. Kolorystyka : biały, czerwony, czarny, pomarańcz. Fotel obrotowy F2 pozycja nr 20 zestawienia ofertowego-lokal Biblioteki przy Al. Ujazdowskich 37 Wymiary według rysunku Producent musi posiadać certyfikat Zarządzania Jakością ISO 14001:2009 w zakresie stosowania : Projektowanie, produkcja, sprzedaż i serwis mebli biurowych i ich komponentów oraz certyfikat FSC dotyczący łańcucha kontroli pochodzenia wyrobu. Fotel musi posiadać certyfikat GS, protokół oceny ergonomicznej poparty sprawozdaniem z badań. Pianki użyte do produkcji fotela mają być niepalne potwierdzone certyfikatem lub oświadczeniem producenta. Fotel obrotowy, przód oparcia tapicerowany, tył z tworzywa, mechanizm Synchro S - regulacja wysokości siedziska, regulacja synchronicznego odchylania oparcia / siedziska z możliwością dostosowania sprężystości odchylenia oparcia do ciężaru 22

23 siedzącego. Baza czarna (tworzywo), podłokietnik regulowany góra-dół (zakres regulacji 70 mm), nakładka przód-tył (+/- 18 mm),nakładka poliuretanowa. Kolor stelaża podłokietnika: czarny. Kółka miękkie do podłóg twardych. Siedzisko sklejka liściasta i nie palna elastyczna pianka poliuretanowa typu CMHR (System Bayer). Oparcie z tworzywa regulowane oraz nie palna elastyczna pianka poliuretanowa typu CMHR (System Bayer). Waga fotela ma nie przekraczać 19 kg. Tkanina Xtreme 100% przetwarzana ognioodporna, gramatura 310g/m2 ±5% (435g/lin.m ±5%), odporność na ścieranie minimum 100,000 cykli Martindale. Fotel tapicerowana w tkaninie o kolorystyce YS170 jasnoszary. rys. wymiary fotela Fotel obrotowy F3 pozycja nr 21 zestawienia ofertowego- lokal Biblioteki przy ul. Marszałkowskiej 9/15 Wymiary według rysunku Producent musi posiadać certyfikat Zarządzania Jakością ISO 14001:2009 w zakresie stosowania : Projektowanie, produkcja, sprzedaż i serwis mebli biurowych i ich komponentów oraz certyfikat FSC dotyczący łańcucha kontroli pochodzenia wyrobu. Fotel musi posiadać certyfikat GS, protokół oceny ergonomicznej poparty sprawozdaniem z badań. Pianki użyte do produkcji fotela mają być niepalne potwierdzone certyfikatem lub oświadczeniem producenta. Fotel obrotowy, przód oparcia tapicerowany, tył z tworzywa, mechanizm Synchro S - regulacja wysokości siedziska, regulacja synchronicznego odchylania oparcia / siedziska z możliwością dostosowania sprężystości odchylenia oparcia do ciężaru siedzącego. Baza metalik stalowa, podłokietnik regulowany góra-dół (zakres regulacji 100 mm),regulacja wysunięcia podłokietnika względem siedziska 35 mm, nakładka poliuretanowa miękka. Kolor stelaża podłokietnika: czarny. Kółka miękkie do podłóg 23

24 twardych. Siedzisko sklejka liściasta i nie palna elastyczna pianka poliuretanowa typu CMHR (System Bayer). Oparcie z tworzywa regulowane oraz nie palna elastyczna pianka poliuretanowa typu CMHR (System Bayer). Waga fotela ma nie przekraczać 19 kg. Tkanina Xtreme 100% przetwarzana ognioodporna, gramatura 310g/m2 ±5% (435g/lin.m ±5%), odporność na ścieranie minimum 100,000 cykli Martindale. Fotel tapicerowana w tkaninie o kolorystyce YS079 fuksja. rys. wymiary fotela Zabudowa Z1 szafki dolne pozycja nr 22 zestawienia ofertowego- lokal Biblioteki przy ul. Wilczej 14 Korpusy i fronty szafek wykonane z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej w kolorze cava beż 8567 o grubości min 18mm. Widoczne wąskie krawędzie należy zabezpieczyć obrzeżem PCV grubości 2mm w kolorze płyty. PCV zaokrąglone na krawędzi. Blat kuchenny 30 mm w kolorze D495 PE Eliza. W blacie ma być obsadzony zlewozmywak stalowy jednokomorowy z opiekaczem i baterią z mieszaczem, zestal należy podłączyć do instalacji wodno kanalizacyjnej. Uchwyty szafek dolnych stalowe satyna o rozstawie 128 mm. 24

25 rys. wymiary zabudowy 25

26 Zabudowa Z1 szafki górne pozycja nr 23 zestawienia ofertowego- lokal Biblioteki przy ul. Wilczej 14 Korpusy i fronty szafek wykonane z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej w kolorze cava beż 8567 o grubości min 18mm. Widoczne wąskie krawędzie należy zabezpieczyć obrzeżem PCV grubości 2mm w kolorze płyty. PCV zaokrąglone na krawędzi. Fronty bez uchwytowe za pomocą przewieszenia frontu względem korpusu szafki. rys. wymiary zabudowy 26
