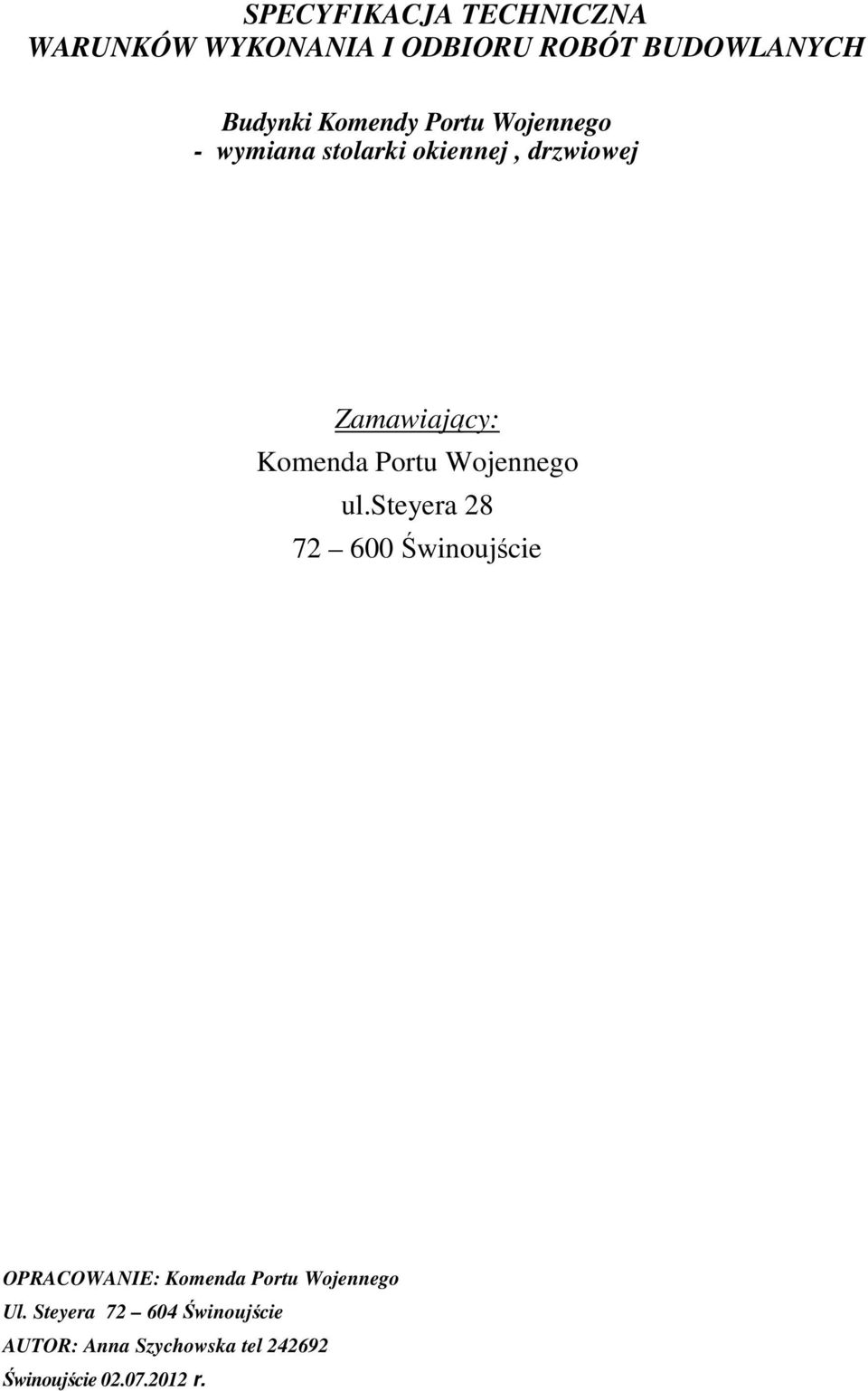

1 SPECYFIKACJA TECHNICZNA WARUNKÓW WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH Budynki Komendy Portu Wojennego - wymiana stolarki okiennej, drzwiowej Zamawiający: Komenda Portu Wojennego ul.steyera Świnoujście OPRACOWANIE: Komenda Portu Wojennego Ul. Steyera Świnoujście AUTOR: Anna Szychowska tel Świnoujście r.

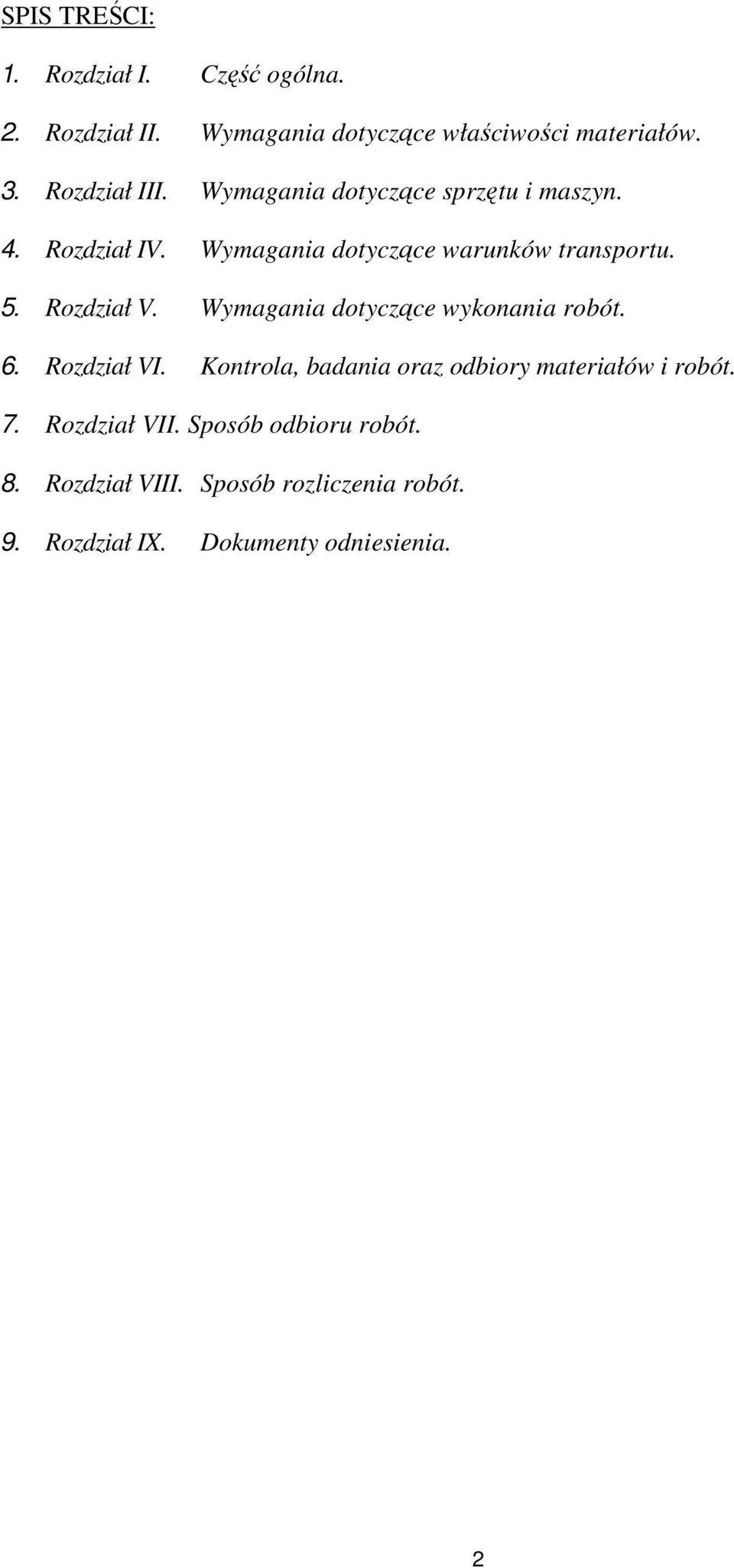

2 SPIS TREŚCI: 1. Rozdział I. Część ogólna. 2. Rozdział II. Wymagania dotyczące właściwości materiałów. 3. Rozdział III. Wymagania dotyczące sprzętu i maszyn. 4. Rozdział IV. Wymagania dotyczące warunków transportu. 5. Rozdział V. Wymagania dotyczące wykonania robót. 6. Rozdział VI. Kontrola, badania oraz odbiory materiałów i robót. 7. Rozdział VII. Sposób odbioru robót. 8. Rozdział VIII. Sposób rozliczenia robót. 9. Rozdział IX. Dokumenty odniesienia. 2

3 1. Rozdział I. Część ogólna Nazwa nadana zamówieniu przez zamawiającego. Budynki Komendy Portu Wojennego -wymiana stolarki okiennej i drzwiowej ul. Karsiborska Świnoujście, Zamawiający: Komenda Portu Wojennego Świnoujście 1.2. Przedmiot i zakres robót. Przedmiotem zamówienia jest wymiana stolarki okiennej i drzwiowej, która powinna być wykonany w oparciu o zestawienie robót stanowiące załącznik do SIWZ i wizję lokalną na przyszłym placu budowy. Zestawienie robót, szkice, rysunki i inne dokumenty słuŝące do opisu przedmiotu zamówienia naleŝy traktować jako materiał pomocniczy. W oparciu o nie i na podstawie wizji lokalnej wykonawca sam sporządzi przedmiar robót, na podstawie, którego określi cenę oferty. Wykonawca zobowiązany jest do zatrudnienia osoby posiadającej uprawnienia budowlane o kierunku konstrukcyjnobudowlanym Roboty budowlane kod CPV Wymiana stolarki okiennej, drzwiowej oraz bram polegająca na: demontaŝu ościeŝnic drewnianych o pow. do 1m 2 do 2m 2 i powyŝej 2m 2 (okna, drzwi,); demontaŝu bram drewnianych; montaŝu okien PCW o pow. do 1m 2,do 2m 2 i powyŝej 2m 2 ; montaŝu drzwi stalowych o pow. do 2m 2 oraz montaŝu bram stalowych pełnych; montaŝu podokienników stalowych ocynkowanych o szer. 20cm oraz montaŝu parapetów z PCV o szer. 20cm; wykonaniu tynków wewnętrznych na ościeŝach ; 1.3. Informacja o terenie budowy. Terenem budowy są istniejące budynki magazynowe uŝytkowane przez Komendę Portu Wojennego w Świnoujściu. W czasie robót wykonawca będzie mieć dostęp do istniejącej sieci elektrycznej i wodnej na warunkach określonych w umowie. Jest to budynek jednokondygnacyjny. Fundamenty betonowe, ściany z cegły. Dach kryty papą. Obróbki blacharskie stal ocynk. Stolarki okienna i drzwiowa drewniana.budynek wyposaŝony jest w inst. - elektryczną - odgromową - wodociągową - kanalizacyjną - wodociągową Powierzchnia uŝytkowa: 555m2 Kubatura : 3265m3 Jest to budynek jednokondygnacyjny. Konstrukcja ścian i stropu Ŝelbetowa. Dach kryty papą. Obróbki blacharskie stal ocynk. Stolarki okienna i drzwiowa drewniana. 3

4 Budynek wyposaŝony jest w inst. - elektryczną - wodociągową - kanalizacyjną - wodociągową Powierzchnia uŝytkowa: 242m2 Kubatura : 959m Organizacja robót, przekazanie placu budowy. Zamawiający przekaŝe Wykonawcy teren budowy na zasadach i w terminie określonym w umowie o wykonanie robót; wskaŝe miejsce i sposób dostępu do istniejącej sieci elektrycznej oraz określi zasady wejścia pracowników i wjazdu pojazdów i sprzętu Wykonawcy na teren kompleksu. W tym celu najpóźniej na trzy dni robocze przed planowanym przystąpieniem do prac Wykonawca dostarczy do KPW w Świnoujściu dane wszystkich osób (imię, nazwisko, seria i numer dowodu osobistego) przewidywanych do zatrudnienia oraz wszystkich pojazdów (rodzaj, typ, nr rejestracyjny, kierowca) przewidywanych do uŝycia przy realizacji zamierzenia Zabezpieczenie interesu osób trzecich. Wykonawca jest odpowiedzialny za przestrzeganie obowiązujących przepisów oraz winien zapewnić ochronę własności publicznej i prywatnej. Wykonawca jest zobowiązany do zabezpieczenia instalacji i urządzeń przed uszkodzeniem, a takŝe do natychmiastowego powiadomienia inspektora. Wykonawca jest odpowiedzialny za szkody w mieniu spowodowane w trakcie wykonywania robót Wymagania dotyczące ochrony środowiska. Wykonawca będzie podejmować wszystkie niezbędne działania, aby stosować się do przepisów i normatywów z zakresu ochrony środowiska na placu budowy i poza jego terenem. Będzie unikać szkodliwych działań, szczególnie w zakresie zanieczyszczeń powietrza, wód gruntowych, nadmiernego hałasu i innych szkodliwych dla środowiska i otoczenia czynników powodowanych działalnością przy wykonywaniu robót. Materiały z demontaŝu, które stanowią złom metalowy, stalowy oraz pozostałe odpady wytworzone przez wykonawcę podczas prowadzonych robót remontowych, wykonawca w myśl Ustawy z dnia r. ( Dz.Ustaw Nr 39 poz. 251, art. 3 pkt. 22 oraz art. 7pkt 1) jest zobowiązany do postępowania z odpadami w sposób zgodny z zasadami gospodarowania odpadami oraz konieczności spełnienia wymagań Ustawy z dnia r. o wyrobach budowlanych ( Dz. U. Nr 92 poz. 881) mówiących, iŝ materiały z rozbiórki nie mogą być ponownie wbudowane Warunki bezpieczeństwa pracy i ochrona przeciwpoŝarowa na budowie. Wykonawca zobligowany jest do przestrzegania przy realizacji robót przepisów w zakresie bezpieczeństwa i higieny pracy. W szczególności Wykonawca dostarczy na teren prowadzonych robót i będzie utrzymywał wyposaŝenie konieczne dla zapewnienia bezpieczeństwa, a takŝe zapewni wyposaŝenie w urządzenia socjalne oraz odzieŝ wymaganą dla zatrudnionego personelu. Wykonawca będzie stale utrzymywał wyposaŝenie przeciwpoŝarowe w stanie gotowości, zgodnie z odpowiednimi przepisami bezpieczeństwa przeciwpoŝarowego. 4

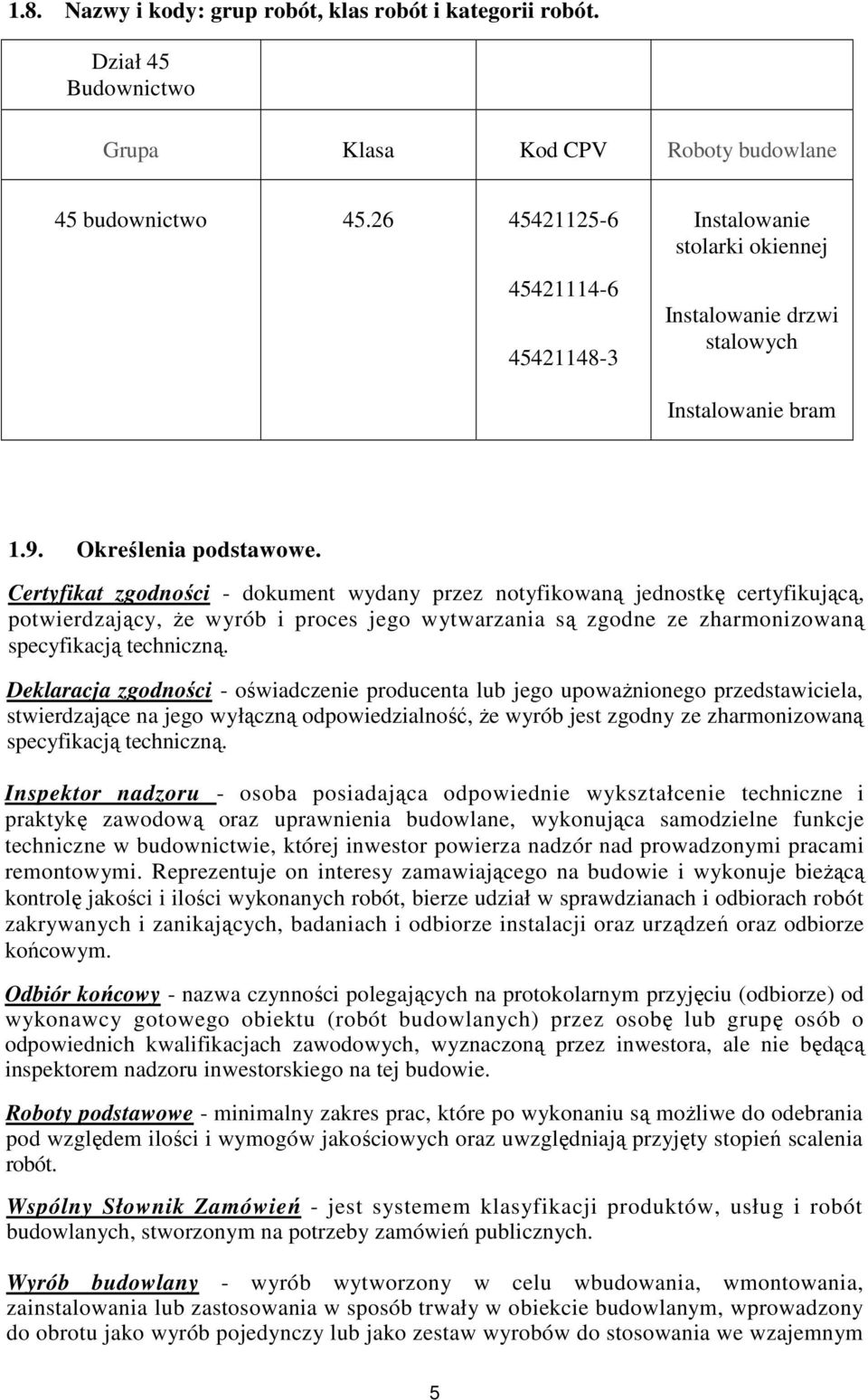

5 1.8. Nazwy i kody: grup robót, klas robót i kategorii robót. Dział 45 Budownictwo Grupa Klasa Kod CPV Roboty budowlane 45 budownictwo Instalowanie stolarki okiennej Instalowanie drzwi stalowych Instalowanie bram 1.9. Określenia podstawowe. Certyfikat zgodności - dokument wydany przez notyfikowaną jednostkę certyfikującą, potwierdzający, Ŝe wyrób i proces jego wytwarzania są zgodne ze zharmonizowaną specyfikacją techniczną. Deklaracja zgodności - oświadczenie producenta lub jego upowaŝnionego przedstawiciela, stwierdzające na jego wyłączną odpowiedzialność, Ŝe wyrób jest zgodny ze zharmonizowaną specyfikacją techniczną. Inspektor nadzoru - osoba posiadająca odpowiednie wykształcenie techniczne i praktykę zawodową oraz uprawnienia budowlane, wykonująca samodzielne funkcje techniczne w budownictwie, której inwestor powierza nadzór nad prowadzonymi pracami remontowymi. Reprezentuje on interesy zamawiającego na budowie i wykonuje bieŝącą kontrolę jakości i ilości wykonanych robót, bierze udział w sprawdzianach i odbiorach robót zakrywanych i zanikających, badaniach i odbiorze instalacji oraz urządzeń oraz odbiorze końcowym. Odbiór końcowy - nazwa czynności polegających na protokolarnym przyjęciu (odbiorze) od wykonawcy gotowego obiektu (robót budowlanych) przez osobę lub grupę osób o odpowiednich kwalifikacjach zawodowych, wyznaczoną przez inwestora, ale nie będącą inspektorem nadzoru inwestorskiego na tej budowie. Roboty podstawowe - minimalny zakres prac, które po wykonaniu są moŝliwe do odebrania pod względem ilości i wymogów jakościowych oraz uwzględniają przyjęty stopień scalenia robót. Wspólny Słownik Zamówień - jest systemem klasyfikacji produktów, usług i robót budowlanych, stworzonym na potrzeby zamówień publicznych. Wyrób budowlany - wyrób wytworzony w celu wbudowania, wmontowania, zainstalowania lub zastosowania w sposób trwały w obiekcie budowlanym, wprowadzony do obrotu jako wyrób pojedynczy lub jako zestaw wyrobów do stosowania we wzajemnym 5

6 połączeniu stanowiącym integralną całość uŝytkową. Zeszyt korespondencji - przeznaczony do rejestracji, w formie wpisów, przebiegu robót budowlanych oraz wszystkich zdarzeń i okoliczności zachodzących w toku ich wykonywania i mających znaczenie przy ocenie technicznej prawidłowości 2. Rozdział II. Wymagania dotyczące właściwości materiałów Wymagania ogólne dotyczące właściwości materiałów. Przy wykonywaniu robót budowlanych mogą być stosowane wyroby budowlane o właściwościach uŝytkowych umoŝliwiających prawidłowo wykonanym obiektom budowlanym spełnienie wymagań podstawowych, określonych w art. 5 ust. 1 pkt 1 ustawy Prawo Budowlane wprowadzone do obrotu zgodnie z odpowiednimi przepisami. MATERIAŁY: PODOKIENNIKI Podokienniki z blachy powlekanej grub. 0.50mm szer. 20cm kolor brąz PARAPETY Parapety z PCV szer. 20cm w kolorze białym STOLARKA OKIENNA Wymagania szczegółowe Kształt i wymiary stolarki zgodnie z załączonymi rysunkami, profil okienny PCV profil co najmniej trzykomorowy o współczynniku przenikania ciepła U 0 1,60 W/m2K kolor biały, posiadający atest higieniczny do stosowania w budynkach mieszkalnych i uŝyteczności publicznej, naleŝy zastosować profil okienny dla najwyŝszej klasy wytrzymałości ustalonej w aprobacie technicznej systemu; Okucia obwodowe okucia systemowe z blokadą obrotu i funkcją mikrowentylacji, okucia powinny posiadać regulowane dociski dowrębowe, funkcja uchyłu powinna posiadać blokadę przeciw zatrzaśnięciu okna przez przeciągi; Pakiet szybowy pakiet szybowy złoŝony z dwóch szyb, zewnętrznej typu float oraz wewnętrznej neutralnej, szczeliny hermetyczne, przestrzeń międzyszybowa wypełniona argonem, współczynnik przenikania ciepła U 0 1,0 W/m2K; Uszczelki- powinny być wykonane z trwałego profilu EPDM i posiadać aprobatę techniczną; Wzmocnienie okienne kształtowniki stalowe ocynkowane, profil zamknięty, naleŝy stosować kształtowniki dla najwyŝszej klasy wytrzymałości ustalonej w aprobacie technicznej systemu; Szczelność okna okna nie powinny wykazywać przecieków przy zraszaniu ich powierzchni wodą w ilości 120dm3 w ciągu 1h na 1m2 przy róŝnicy ciśnień 12daPa Pianki montaŝowe i uszczelniające stosować w jednym systemie technologicznym posiadające atest higieniczny PZ. 6

7 BRAMY STALOWE Kolor bram naleŝy uzgodnić z uŝytkownikiem. Bramy powinny być wykonane z blachy stalowej gr. 0,5mm, z rdzeniem poliuretanowym ( pianka poliuretanowa). Dane techniczne płyty warstwowej: materiał płaszcza zewnętrznego blacha stalowa gr. 0,5mm; grubość płyty 50mm materiał rdzenia - pianka poliuretanowa; współczynnik przenikania ciepła k o płyty [ W/(m 2 K)] 0,4 0,12; klasa odporności ogniowej płyty F0, 25 F0,5. Bramy powinny zawierać: - zawiasy toczone na łoŝyskach Ø 20 - zamek z wkładką 1szt na bramę - uchwyt na kłódkę 1szt na 1bramę; - zamknięcie wewnętrzne bramy BASKWILOWE 1szt na 1bramę; - blokada przeciwwiatrowa 1na skrzydło DRZWI STALOWE Kolor drzwi naleŝy uzgodnić z uŝytkownikiem. Drzwi powinny być wykonane z blachy stalowej gr. 0,5mm, z rdzeniem poliuretanowym ( pianka poliuretanowa). Dane techniczne płyty warstwowej: materiał płaszcza zewnętrznego blacha stalowa gr. 0,5mm; grubość płyty 50mm materiał rdzenia - pianka poliuretanowa; współczynnik przenikania ciepła k o płyty [ W/(m 2 K)] 0,4 0,12; klasa odporności ogniowej płyty F0, 25 F0,5. Drzwi powinny zawierać: - zawiasy toczone na łoŝyskach Ø 20 - zamek z wkładką 1szt - blokada przeciwwiatrowa 1na skrzydło 2.2. Wymagania ogólne związane z przechowywaniem, transportem, warunkami dostaw, składowaniem i kontrolą jakości materiałów i wyrobów. Wykonawca zapewni właściwe składowanie i zabezpieczenie materiałów na placu budowy. Tymczasowe miejsca składowania powinny być określone w planie zagospodarowania placu budowy, a składowane materiały, elementy i urządzenia powinny być dostępne dla inspektora nadzoru w celu przeprowadzenia inspekcji Materiały i wyroby dopuszczone do obrotu i stosowania w budownictwie. Wykonawca jest odpowiedzialny, aby wszystkie materiały, elementy budowlane oraz urządzenia wbudowane, montowane lub instalowane w trakcie realizacji robót budowlanych odpowiadały wymaganiom określonym w art..1o ustawy Prawo budowlane. Wszystkie materiały stosowane do realizacji zamówienia w chwili dostawy na budowę muszą być dopuszczone do stosowania w budownictwie na podstawie odrębnych przepisów Materiały nie odpowiadające wymaganiom. Materiały dostarczone na plac budowy bez dokumentów potwierdzających przez producenta ich jakości nie mogą być dopuszczone do stosowania. Materiały dostarczone na budowę, które nie uzyskają akceptacji inspektora nadzoru inwestorskiego muszą być niezwłocznie usunięte z placu budowy. 7

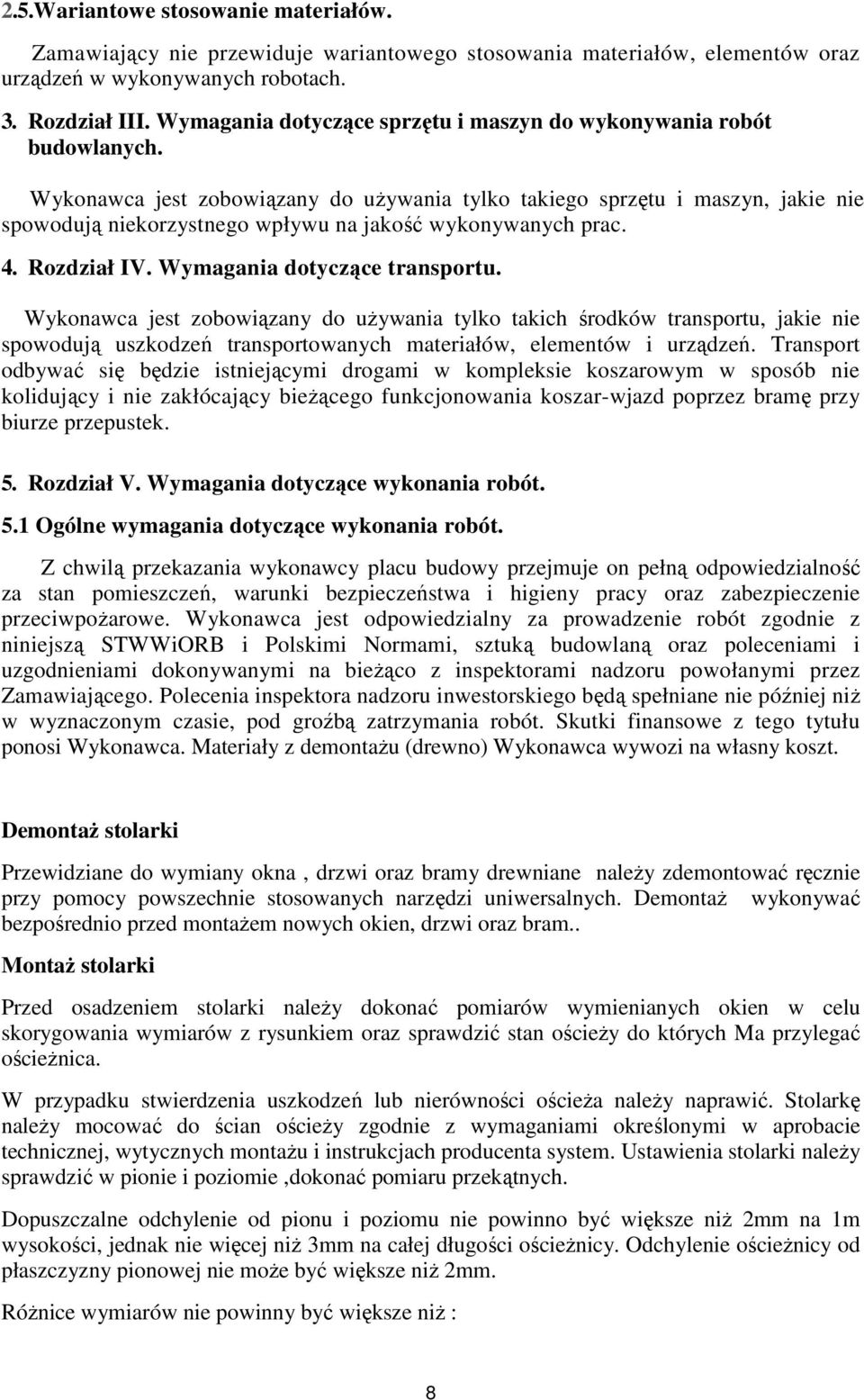

8 2.5.Wariantowe stosowanie materiałów. Zamawiający nie przewiduje wariantowego stosowania materiałów, elementów oraz urządzeń w wykonywanych robotach. 3. Rozdział III. Wymagania dotyczące sprzętu i maszyn do wykonywania robót budowlanych. Wykonawca jest zobowiązany do uŝywania tylko takiego sprzętu i maszyn, jakie nie spowodują niekorzystnego wpływu na jakość wykonywanych prac. 4. Rozdział IV. Wymagania dotyczące transportu. Wykonawca jest zobowiązany do uŝywania tylko takich środków transportu, jakie nie spowodują uszkodzeń transportowanych materiałów, elementów i urządzeń. Transport odbywać się będzie istniejącymi drogami w kompleksie koszarowym w sposób nie kolidujący i nie zakłócający bieŝącego funkcjonowania koszar-wjazd poprzez bramę przy biurze przepustek. 5. Rozdział V. Wymagania dotyczące wykonania robót. 5.1 Ogólne wymagania dotyczące wykonania robót. Z chwilą przekazania wykonawcy placu budowy przejmuje on pełną odpowiedzialność za stan pomieszczeń, warunki bezpieczeństwa i higieny pracy oraz zabezpieczenie przeciwpoŝarowe. Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z niniejszą STWWiORB i Polskimi Normami, sztuką budowlaną oraz poleceniami i uzgodnieniami dokonywanymi na bieŝąco z inspektorami nadzoru powołanymi przez Zamawiającego. Polecenia inspektora nadzoru inwestorskiego będą spełniane nie później niŝ w wyznaczonym czasie, pod groźbą zatrzymania robót. Skutki finansowe z tego tytułu ponosi Wykonawca. Materiały z demontaŝu (drewno) Wykonawca wywozi na własny koszt. DemontaŜ stolarki Przewidziane do wymiany okna, drzwi oraz bramy drewniane naleŝy zdemontować ręcznie przy pomocy powszechnie stosowanych narzędzi uniwersalnych. DemontaŜ wykonywać bezpośrednio przed montaŝem nowych okien, drzwi oraz bram.. MontaŜ stolarki Przed osadzeniem stolarki naleŝy dokonać pomiarów wymienianych okien w celu skorygowania wymiarów z rysunkiem oraz sprawdzić stan ościeŝy do których Ma przylegać ościeŝnica. W przypadku stwierdzenia uszkodzeń lub nierówności ościeŝa naleŝy naprawić. Stolarkę naleŝy mocować do ścian ościeŝy zgodnie z wymaganiami określonymi w aprobacie technicznej, wytycznych montaŝu i instrukcjach producenta system. Ustawienia stolarki naleŝy sprawdzić w pionie i poziomie,dokonać pomiaru przekątnych. Dopuszczalne odchylenie od pionu i poziomu nie powinno być większe niŝ 2mm na 1m wysokości, jednak nie więcej niŝ 3mm na całej długości ościeŝnicy. Odchylenie ościeŝnicy od płaszczyzny pionowej nie moŝe być większe niŝ 2mm. RóŜnice wymiarów nie powinny być większe niŝ : 8

9 2mm przy dłu7gości przekątnej do 1m 3mm przy długości przekątnej do 2m 4mm przy długości przekątnej powyŝej 2m Po ustawieniu okna naleŝy sprawdzić działania skrzydeł przy otwieraniu i zamykaniu okna PCV mocować kotwami ościeŝnicowymi poprzez ościeŝnicę. Maksymalna odległość pomiędzy punktami mocowania nie powinna być większa niŝ 70cm z między punktem mocowania i naroŝem nie większa niŝ 20cm. Dodatkowe elementy mocujące naleŝy stosować przy punktach zamykających, aby zapobiec powstaniu odkształceń podczas zamykania. W przypadku cięŝaru szyb powyŝej 90kg naleŝy stosować zawiasy wzmocnione. Zawiasy powinny posiadać moŝliwość pionowej i poziomej regulacji. Wszelkie akcesoria i wkręty montaŝowe powinny być wykonane ze stali nierdzewnej. Zamocowane okno ( szczelinę pomiędzy oknem a ścianą) naleŝy uszczelni pianką montaŝową. Obróbkę ościeŝy ( tynkowaniu,) naleŝy wykonać po stwardnieniu materiału uszczelniającego nie wcześniej niŝ po 24 h od załoŝenia pianki montaŝowej. Obróbka ościeŝy polega na uzupełnieniu i naprawie tynków na ościeŝach i naroŝnikach, wyszpachlowaniu gładzią gipsową ( ściany wew.) lub gładzią cementowo wapienną ( na zewnątrz) oraz uzupełnieniu powłok malarskich w dotychczasowej kolorystyce. Parapety wewnętrzne mocować za pomocą kołków rozporowych z tworzyw sztucznych i wkrętów stalowych nierdzewnych. Miejsce zamocowania wkrętów uszczelnić silikonem lub główki wkrętów oblutować. MONTAś BRAM Po zamontowaniu bramy stają się elementem ściany domu, są, więc naraŝone na te same, co ściana oddziaływania czynników zewnętrznych i podobnie jak ona musi chronić wnętrze budynku przed ich negatywnym oddziaływaniem. Błędy popełniane przy montowaniu mogą być przyczyną uszkodzenia zarówno samej bramy, jak i konstrukcji domu, mogą teŝ być powodem róŝnych uciąŝliwości w eksploatacji pomieszczeń. Jednym z najpowaŝniejszych błędów jest odkształcenie ościeŝnicy podczas montaŝu. Do takiej ościeŝnicy skrzydła nie będą dokładnie przylegać, a sama brama będzie się trudno otwierać i zamykać. MoŜna tego uniknąć, przestrzegając zasad poprawnego montaŝu. Trzeba więc: dostosować wymiary bramy do wymiarów ościeŝa, czyli otworu w ścianie (moŝna teŝ postąpić odwrotnie, jeśli obiekt nie jest jeszcze zbudowany - czyli dopasować wymiary ościeŝy do wymiarów wybranych wcześniej bram); przygotować ościeŝe i osadzić w nim bramy; zamocować bramy Decydując się na konkretne bramy trzeba pamiętać, aby ich wymiary (wysokość i szerokość) były odpowiednio mniejsze od wymiarów ościeŝy. Prawidłowe zamontowanie bramy będzie moŝliwe tylko wtedy, gdy będą one odpowiednio mniejsze od ościeŝy: 2-3 cm węŝsze; 4,5-5,5 cm niŝsze. Odstęp pomiędzy bramą a ościeŝem nazywany jest luzem. UmoŜliwia on poprawne 9

10 ustawienie bramy w ościeŝy. Montując duŝe bramy, lepiej jest pozostawić większy luz: 1,5 cm po bokach i na górze bram. Takie skrzydła bardziej niŝ drewniane rozszerzają się pod wpływem temperatury, szczególnie, jeŝeli mają ciemne kolory. Ustawienie bram w ościeŝu Bramy w ościeŝu trzeba ustawić tak, aby luz po bokach i na górze ościeŝnicy był taki sam W ościeŝu z węgarkiem ościeŝnica bram nie powinna przylegać do węgarka: odległość pomiędzy nimi trzeba dostosować do przewidzianego sposobu uszczelnienia. Próg ościeŝnicy bram opiera się na klockach lub belce. Szerokość elementów podporowych powinna być mniejsza od wymiarów progu ościeŝnicy, tak by zostało miejsce na uszczelnienie. Mocowanie bram w ścianie ObciąŜenia, które działają na bramy, są przekazywane na ściany domu za pośrednictwem elementów mocujących ościeŝnicę w ościeŝu. Rozmieszczenie i liczba punktów mocowania. Wyznaczając miejsca, w których będziemy mocować bramę, trzeba pamiętać o następujących zasadach: brama powinno być zamocowane w odległości cm (mierzonej w świetle ościeŝnicy) od kaŝdego naroŝa ościeŝnicy, słupka i ślemienia; 5.2. Likwidacja placu budowy. Wykonawca jest zobowiązany do likwidacji placu budowy i pełnego uporządkowania terenu. Uprzątnięcie stanowi wymóg określony przepisami administracyjnymi o porządku. 6. Rozdział VI. Kontrola, badania oraz odbiory materiałów i robót Zasady kontroli jakości robót. Wykonawca jest odpowiedzialny za pełną kontrolę robót, jakości materiałów i elementów. W przypadkach spornych dotyczących jakości wykonawca zapewni odpowiedni system kontroli materiałów i robót Badania prowadzone przez inspektora nadzoru inwestorskiego. Inspektor nadzoru inwestorskiego jest uprawniony do dokonywania kontroli pobierania próbek i badania materiałów. W przypadku wątpliwości, co do jakości materiałów na zlecenie inspektora nadzoru inwestorskiego Wykonawca przeprowadzi dodatkowe badania Dokumentacja budowy. Wykonawca jest zobowiązany do prowadzenia dokumentacji robót, która obejmuje: zeszyt korespondencji pomiędzy kierującym robotami i inspektora nadzoru inwestorskiego; protokół odbioru końcowych; oświadczenie Wykonawcy o zastosowanych wyrobach budowlanych; przechowywania jej we właściwie zabezpieczonym miejscu oraz udostępniania do wglądu przedstawicielom uprawnionych organów. 7. Rozdział VII. Sposób odbioru robót Rodzaje odbiorów. Przedmiotem komisyjnego odbioru robót będzie bezusterkowe wykonanie robót 10

11 potwierdzone protokółami. W trakcie realizacji robót objętych niniejszą specyfikacją występować będą następujące rodzaje odbiorów: robót zanikających lub ulegających zakryciu, odbiór końcowy, odbiór po okresie rękojmi, odbiór ostateczny (pogwarancyjny) Odbiór robót końcowy. Przedmiotem odbioru końcowego robót będzie bezusterkowe wykonanie robót potwierdzone protokółem odbioru końcowego. Zamawiający dokona odbioru końcowego zgodnie z warunkami określonymi w umowie. Odbioru dokona komisja wyznaczona przez zamawiającego w obecności inspektorów nadzoru i Wykonawcy oraz przy udziale przedstawicieli administratora i uŝytkownika. Sporządzony zostanie Protokół odbioru robót budowlanych oraz zgłoszonych wad i usterek do usunięcia przez Wykonawcę Odbiór robót po okresie rękojmi. Pod koniec okresu rękojmi Zamawiający zorganizuje odbiór po okresie rękojmi", który wymaga przygotowania następujących dokumentów: umowy o wykonaniu robót, protokół odbioru końcowego, dokumentów potwierdzających usunięcie wad zgłoszonych w trakcie odbioru końcowego, dokumentów dotyczących wad zgłoszonych w okresie rękojmi oraz dokumentów potwierdzających usunięcie tych wad. Odbioru dokona komisja wyznaczona przez zamawiającego w obecności inspektorów nadzoru i Wykonawcy oraz przy udziale przedstawicieli administratora i uŝytkownika Odbiór robót ostateczny - pogwarancyjny. Pod koniec okresu gwarancyjnego Zamawiający zorganizuje odbiór robót ostateczny - pogwarancyjny. Odbiór robót ostateczny - pogwarancyjny polegać będzie na wykonaniu robót związanych z usunięciem wad stwierdzonych przy odbiorze końcowym oraz przy odbiorze po okresie rękojmi" oraz ewentualnych wad zaistniałych w okresie gwarancyjnym. Odbioru dokona komisja wyznaczona przez zamawiającego w obecności branŝowych inspektorów nadzoru i Wykonawcy oraz przy udziale przedstawicieli administratora i uŝytkownika Dokumentacja powykonawcza. Wykonawca jest odpowiedzialny za właściwe prowadzenie dokumentacji powykonawczej, która musi zawierać, co najmniej: oświadczenie kierującego robotami o zgodności wykonania prac ze STWWiORB, Polskimi Normami. Oświadczenie Wykonawcy o zastosowanych wyrobach budowlanych zeszyt korespondencji. 8. Rozdział VIII. Sposób rozliczenia robót. Protokół odbioru końcowego stanowić będzie podstawę do wystawienia faktury i uregulowania naleŝności dla Wykonawcy ryczałtem. 11

12 9. Rozdział IX. Dokumenty odniesienia. PN-EN 1191:2002 Okna i drzwi. Odporność na wielokrotne otwieranie i zamykanie. 12
