1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) (13) B1 Urząd Patentowy Rzeczypospolitej Polskiej (21) Numer zgłoszenia: (22) Data zgłoszenia: (51) IntCl6: E03D 1/30 F16K 31/18 (54) Zawór napełniający, zwłaszcza do spłuczki ustępowej Zgłoszenie ogłoszono: BUP 13/97 (73) Uprawniony z patentu: Kuczyński Adam, Warszawa, PL (7 2 ) Twórca wynalazku: Adam Kuczyński, Warszawa, PL (45) O udzieleniu patentu ogłoszono: WUP 09/99 (74) Pełnomocnik: Tomaszewska Grażyna, Kancelaria Patentowa, "PROPERTY" PL B1 ( 5 7 ) 1. Zawór napełniający, zwłaszcza do spłuczki ustępowej, wyposażony w wypływową rurę, połączoną z siecią zasilającą i wyporowy pływak, znam ienny tym, że pom iędzy kanałem (2) doprowadzającym wodę z sieci zasilającej a główną komorą (4), połączoną z kanałem (5) a następnie z kielichem (6) osadzonym w wypływowej rurze (7), połączonej z pływakiem (21), zamontowana jest odkształcalna membrana (3) z przepływowym otworem (9) a po przeciwnej stronie membrany (3) znajduje się sterownicza komora (10) połączona z wyrównawczą komorą (13) niewielkim, usytuowanym osiowo otworkiem (11), zamykanym od strony wyrównawczej komory (13) tłoczkiem (15) z uszczelką (16), zaopatrzonym na przeciwnym końcu w rowek (17), w którym osadzony jest sworzeń (18) dźwigni (19) przymocowanej do regulacyjnej śruby (20), wzmocnionej wysięgnikiem (23) stanowiącym odnogę kielicha (6). Fig. 1

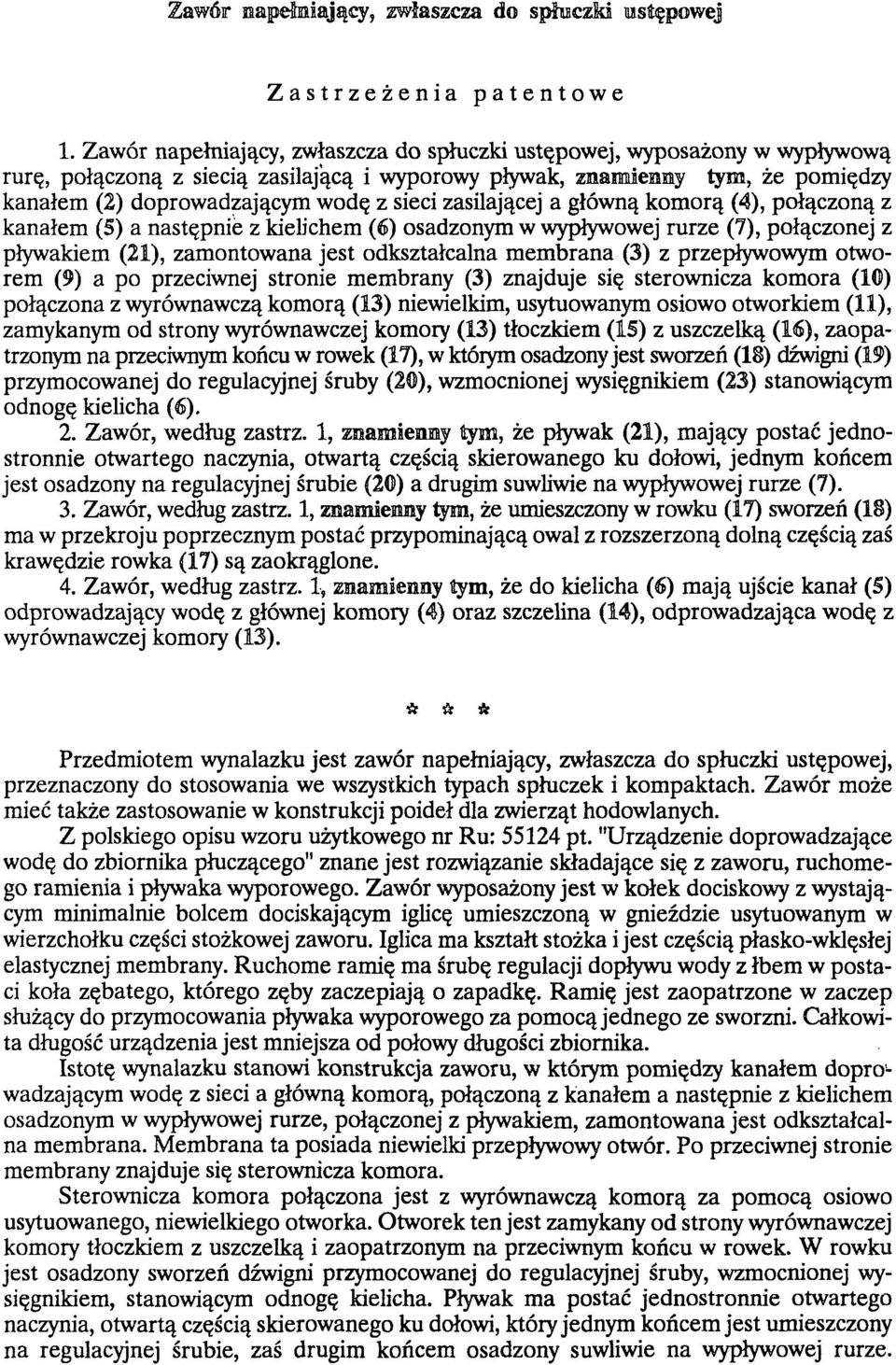

2 Zawór napełniający, zwłaszcza do spłuczki ustępowej Zastrzeżenia patentowe 1. Zawór napełniający, zwłaszcza do spłuczki ustępowej, wyposażony w wypływową rurę, połączoną z siecią zasilającą i wyporowy pływak, znamienny tym, że pomiędzy kanałem (2) doprowadzającym wodę z sieci zasilającej a główną komorą (4), połączoną z kanałem (5) a następnie z kielichem (6) osadzonym w wypływowej rurze (7), połączonej z pływakiem (21), zamontowana jest odkształcalna mem brana (3) z przepływowym otworem (9) a po przeciwnej stronie membrany (3) znajduje się sterownicza komora (10) połączona z wyrównawczą komorą (13) niewielkim, usytuowanym osiowo otworkiem (11), zamykanym od strony wyrównawczej komory (13) tłoczkiem (15) z uszczelką (16), zaopatrzonym na przeciwnym końcu w rowek (17), w którym osadzony jest sworzeń (18) dźwigni (19) przymocowanej do regulacyjnej śruby (20), wzmocnionej wysięgnikiem (23) stanowiącym odnogę kielicha (6). 2. Zawór, według zastrz. 1, znamienny tym, że pływak (21), mający postać jednostronnie otwartego naczynia, otwartą częścią skierowanego ku dołowi, jednym końcem jest osadzony na regulacyjnej śrubie (20) a drugim suwliwie na wypływowej rurze (7). 3. Zawór, według zastrz. 1, znamienny tym, że umieszczony w rowku (17) sworzeń (18) ma w przekroju poprzecznym postać przypominającą owal z rozszerzoną dolną częścią zaś krawędzie rowka (17) są zaokrąglone. 4. Zawór, według zastrz, i, znamienny tym, że do kielicha (6) mają ujście kanał (5) odprowadzający wodę z głównej komory (4) oraz szczelina (14), odprowadzająca wodę z wyrównawczej komory (13). * * * Przedmiotem wynalazku jest zawór napełniający, zwłaszcza do spłuczki ustępowej, przeznaczony do stosowania we wszystkich typach spłuczek i kompaktach. Zawór może mieć także zastosowanie w konstrukcji poideł dla zwierząt hodowlanych. Z polskiego opisu wzoru użytkowego nr Ru: pt. "Urządzenie doprowadzające wodę do zbiornika płuczącego" znane jest rozwiązanie składające się z zaworu, ruchomego ramienia i pływaka wyporowego. Zawór wyposażony jest w kołek dociskowy z wystającym minimalnie bolcem dociskającym iglicę umieszczoną w gnieździe usytuowanym w wierzchołku części stożkowej zaworu. Iglica ma kształt stożka i jest częścią płasko-wklęsłej elastycznej membrany. Ruchome ramię ma śrubę regulacji dopływu wody z łbem w postaci koła zębatego, którego zęby zaczepiają o zapadkę. Ramię jest zaopatrzone w zaczep służący do przymocowania pływaka wyporowego za pomocą jednego ze sworzni. Całkowita długość urządzenia jest mniejsza od połowy długości zbiornika. Istotę wynalazku stanowi konstrukcja zaworu, w którym pomiędzy kanałem doprowadzającym wodę z sieci a główną komorą, połączoną z kanałem a następnie z kielichem osadzonym w wypływowej rurze, połączonej z pływakiem, zamontowana jest odkształcalna membrana. Membrana ta posiada niewielki przepływowy otwór. Po przeciwnej stronie membrany znajduje się sterownicza komora. Sterownicza komora połączona jest z wyrównawczą komorą za pomocą osiowo usytuowanego, niewielkiego otworka. Otworek ten jest zamykany od strony wyrównawczej komory tłoczkiem z uszczelką i zaopatrzonym na przeciwnym końcu w rowek. W rowku jest osadzony sworzeń dźwigni przymocowanej do regulacyjnej śruby, wzmocnionej wysięgnikiem, stanowiącym odnogę kielicha. Pływak ma postać jednostronnie otwartego naczynia, otwartą częścią skierowanego ku dołowi, który jednym końcem jest umieszczony na regulacyjnej śrubie, zaś drugim końcem osadzony suwliwie na wypływowej rurze.

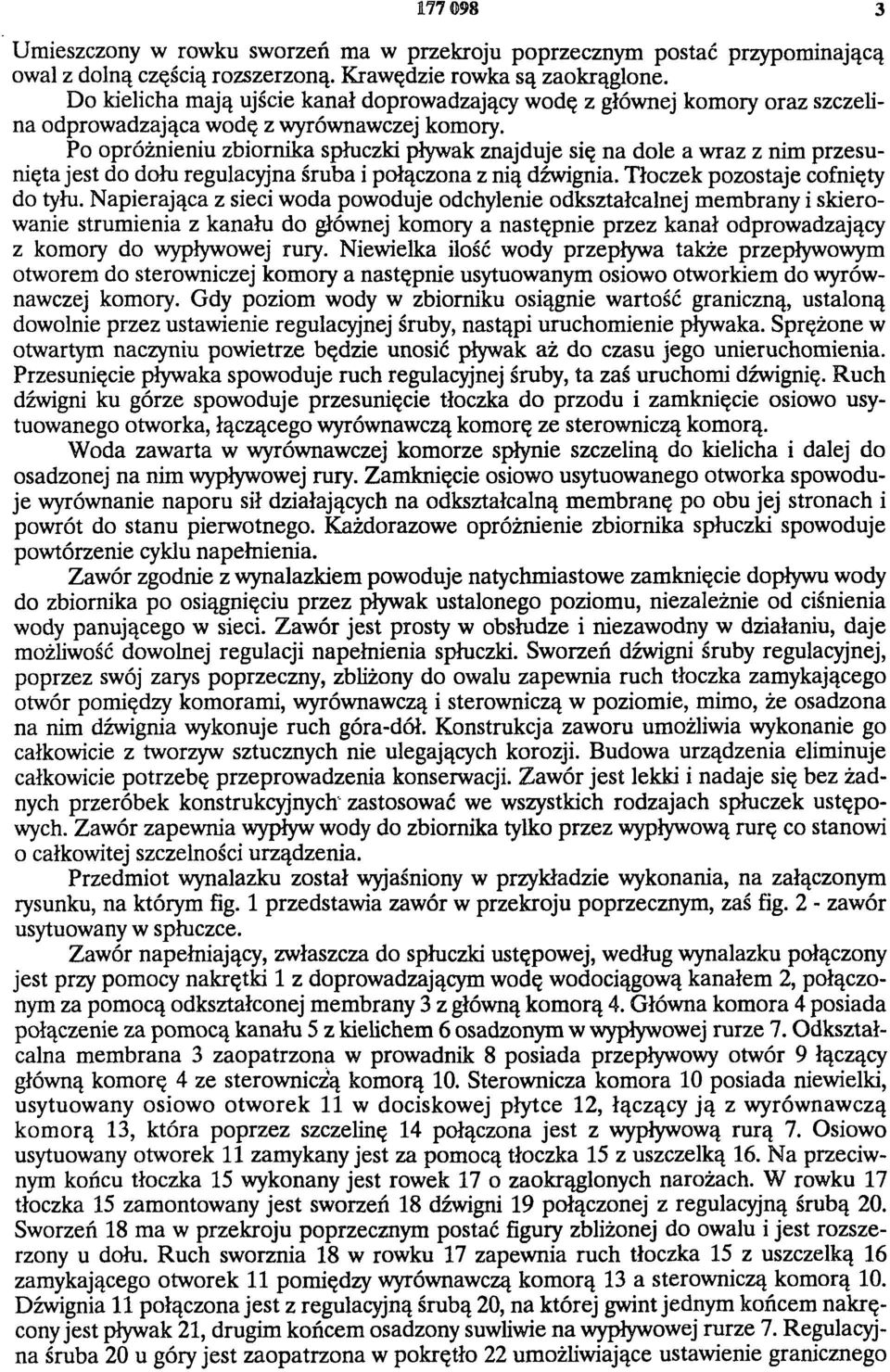

3 Umieszczony w rowku sworzeń ma w przekroju poprzecznym postać przypominającą owal z dolną częścią rozszerzoną. Krawędzie rowka są zaokrąglone. Do kielicha mają ujście kanał doprowadzający wodę z głównej komory oraz szczelina odprowadzająca wodę z wyrównawczej komory. Po opróżnieniu zbiornika spłuczki pływak znajduje się na dole a wraz z nim przesunięta jest do dołu regulacyjna śruba i połączona z nią dźwignia. Tłoczek pozostaje cofnięty do tyłu. Napierająca z sieci woda powoduje odchylenie odkształcalnej membrany i skierowanie strumienia z kanału do głównej komory a następnie przez kanał odprowadzający z komory do wypływowej rury. Niewielka ilość wody przepływa także przepływowym otworem do sterowniczej komory a następnie usytuowanym osiowo otworkiem do wyrównawczej komory. Gdy poziom wody w zbiorniku osiągnie wartość graniczną, ustaloną dowolnie przez ustawienie regulacyjnej śruby, nastąpi uruchomienie pływaka. Sprężone w otwartym naczyniu powietrze będzie unosić pływak aż do czasu jego unieruchomienia. Przesunięcie pływaka spowoduje ruch regulacyjnej śruby, ta zaś uruchomi dźwignię. Ruch dźwigni ku górze spowoduje przesunięcie tłoczka do przodu i zamknięcie osiowo usytuowanego otworka, łączącego wyrównawczą komorę ze sterowniczą komorą. Woda zawarta w wyrównawczej komorze spłynie szczeliną do kielicha i dalej do osadzonej na nim wypływowej rury. Zamknięcie osiowo usytuowanego otworka spowoduje wyrównanie naporu sił działających na odkształcalną membranę po obu jej stronach i powrót do stanu pierwotnego. Każdorazowe opróżnienie zbiornika spłuczki spowoduje powtórzenie cyklu napełnienia. Zawór zgodnie z wynalazkiem powoduje natychmiastowe zamknięcie dopływu wody do zbiornika po osiągnięciu przez pływak ustalonego poziomu, niezależnie od ciśnienia wody panującego w sieci. Zawór jest prosty w obsłudze i niezawodny w działaniu, daje możliwość dowolnej regulacji napełnienia spłuczki. Sworzeń dźwigni śruby regulacyjnej, poprzez swój zarys poprzeczny, zbliżony do owalu zapewnia ruch tłoczka zamykającego otwór pomiędzy komorami, wyrównawczą i sterowniczą w poziomie, mimo, że osadzona na nim dźwignia wykonuje ruch góra-dół. Konstrukcja zaworu umożliwia wykonanie go całkowicie z tworzyw sztucznych nie ulegających korozji. Budowa urządzenia eliminuje całkowicie potrzebę przeprowadzenia konserwacji. Zawór jest lekki i nadaje się bez żadnych przeróbek konstrukcyjnych zastosować we wszystkich rodzajach spłuczek ustępowych. Zawór zapewnia wypływ wody do zbiornika tylko przez wypływową rurę co stanowi o całkowitej szczelności urządzenia. Przedmiot wynalazku został wyjaśniony w przykładzie wykonania, na załączonym rysunku, na którym fig. 1 przedstawia zawór w przekroju poprzecznym, zaś fig. 2 - zawór usytuowany w spłuczce. Zawór napełniający, zwłaszcza do spłuczki ustępowej, według wynalazku połączony jest przy pomocy nakrętki 1 z doprowadzającym wodę wodociągową kanałem 2, połączonym za pomocą odkształconej membrany 3 z główną komorą 4. Główna komora 4 posiada połączenie za pomocą kanału 5 z kielichem 6 osadzonym w wypływowej rurze 7. Odkształ calna membrana 3 zaopatrzona w prowadnik 8 posiada przepływowy otwór 9 łączący główną komorę 4 ze sterowniczą komorą 10. Sterownicza komora 10 posiada niewielki, usytuowany osiowo otworek 11 w dociskowej płytce 12, łączący ją z wyrównawczą kom orą 13, która poprzez szczelinę 14 połączona jest z wypływową rurą 7. Osiowo usytuowany otworek 11 zamykany jest za pomocą tłoczka 15 z uszczelką 16. Na przeciwnym końcu tłoczka 15 wykonany jest rowek 17 o zaokrąglonych narożach. W rowku 17 tłoczka 15 zamontowany jest sworzeń 18 dźwigni 19 połączonej z regulacyjną śrubą 20. Sworzeń 18 ma w przekroju poprzecznym postać figury zbliżonej do owalu i jest rozszerzony u dołu. Ruch sworznia 18 w rowku 17 zapewnia ruch tłoczka 15 z uszczelką 16 zamykającego otworek 11 pomiędzy wyrównawczą komorą 13 a sterowniczą komorą 10. Dźwignia 11 połączona jest z regulacyjną śrubą 20, na której gwint jednym końcem nakręcony jest pływak 21, drugim końcem osadzony suwliwie na wypływowej rurze 7. Regulacyjna śruba 20 u góry jest zaopatrzona w pokrętło 22 umożliwiające ustawienie granicznego

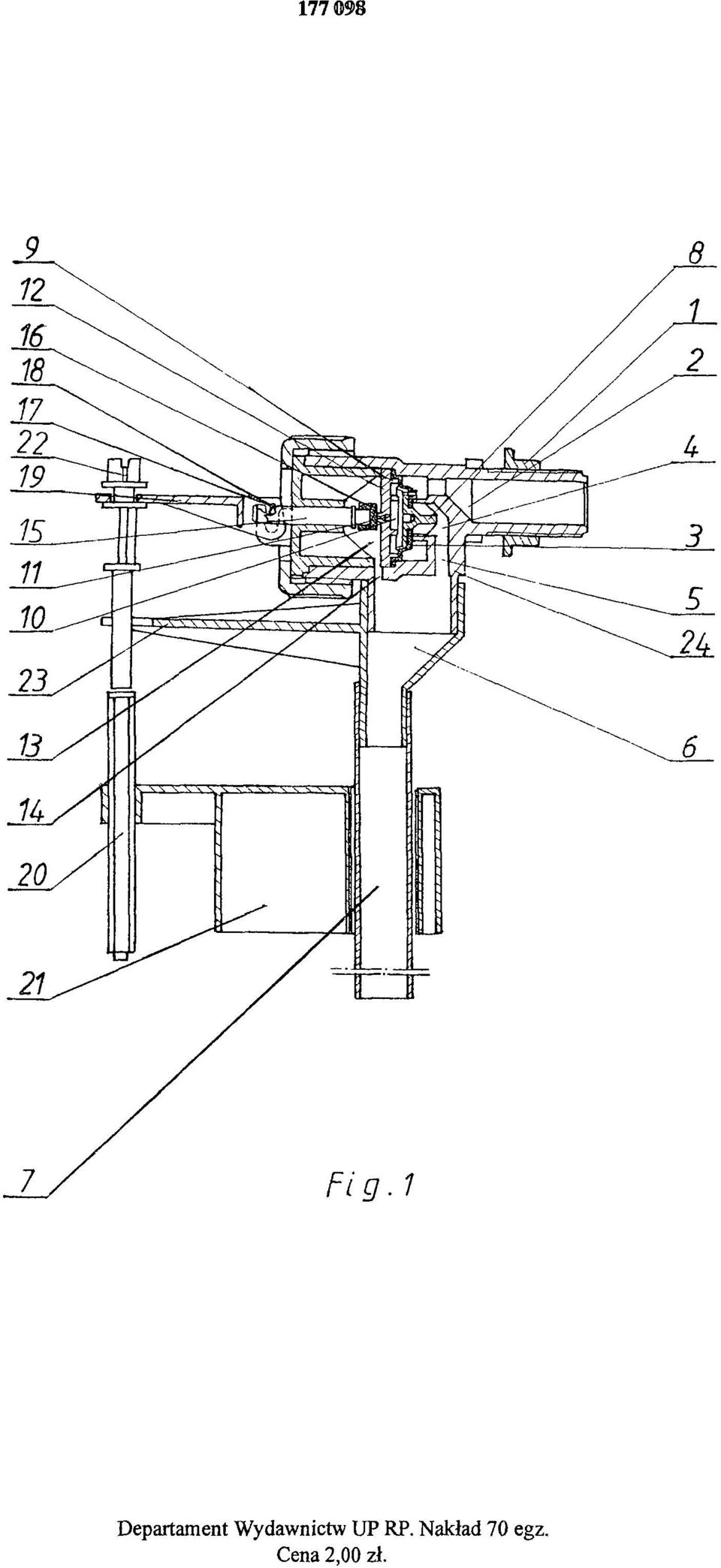

4 poziomu napełnienia spłuczki. Poniżej pokrętła 22 regulacyjna śruba 20 przymocowana jest do wysięgnika 23 ustalającego pionowe położenie śruby 20. Wysięgnik 23 przymocowany jest do kielicha 6 osadzonego na wypływowej rurze 7. Kielich 6 zamontowany bezpośrednio na korpusie 24 posiada ujście dla kanału 5 odprowadzającego wodę z głównej komory 4 i dla szczeliny 14, którą spływa woda z wyrównawczej komory 13. Działanie urządzenia przebiega następująco: Po opróżnieniu zbiornika 25 spłuczki pływak 21 znajduje się na dole. Wraz z nim do dołu przesunięta jest regulacyjna śruba 20 i połączona z nią dźwignia 19, odciągająca tłoczek 15 z uszczelką 16 do tyłu. Napierająca z siecie w kanale 2 woda powoduje odchylenie odkształcalnej membrany 3 i przedostanie się strumienia wody do głównej komory 4 a następnie przez kanał 5, kielich 6 do wypływowej rury 7. Niewielka ilość wody przepływa także przepływowym otworem 9 w membranie 3 do sterowniczej komory 10 a następnie usytuowanym osiowo otworkiem 11 w dociskowej płytce 12 do wyrównawczej komory 13. Napływ wody spowoduje osiągnięcie przez pływak 21 wartości granicznej i maksymalne uniesienie go przez powietrze sprężone od spodu, zawarte wewnątrz. Przesunięcie pływaka 21 ku górze powoduje uniesienie wraz z nim regulacyjnej śruby 20 i dźwigni 19. Ruch dźwigni ku górze spowoduje przesunięcie tłoczka 15 poprzez ruch sworznia 18 w rowku 17. Przesunięcie tłoczka powoduje zamknięcie otworka 11 łączącego wyrównawczą komorę 13 ze sterowniczą komorą 10. Zamknięcie osiowo usytuowanego otworka 11 powoduje wyrównanie działających sił na odkształcalną membranę 3 i jej powrót do stanu pierwotnego, gdzie odcina dopływ wody do głównej komory 4 i dalej wypływowej rury 7. Po zamknięciu otworka 11 woda zawarta w wyrównawczej komorze 13 szczeliną 14 spływa do wypływowej rury 7. Po każdorazowym opróżnieniu zbiornika 25 cykl napełniania powtarza się.

5 Fig. 2
