LADA RECEPCJI (ODNOWA BIOLOGICZNA) LR/ob ilość 1 szt.

Transkrypt

1 Szczegółowy opis przedmiotu zamówienia Część 4 wyposażenie meblowe Odnowy Biologicznej i pozostałych pomieszczeń 4.1 Lada recepcji odnowa biologiczna szt. 1 LR/ob LADA RECEPCJI (ODNOWA BIOLOGICZNA) LR/ob ilość 1 szt. Lada wykonana w całości płyt Corian gr. 12mm w kolorze Nocturne zgodnie z projektem. Wygląd z wymiarami określa projekt. 4.2 Wieszak szatniowy szt. 6 Ws WIESZAK SZATNIOWY Ws ilość 6 szt. Wieszak szatniowy wykonany z profili stalowych, mocowanych do ściany za pomocą marki stalowej. Do marki przymocowana część ruchoma podparta na końcu podwójnym profilem, zakończonym obrotowym kółkiem prowadzącym z blokadą. Całość lakierowana proszkowo na kolor: RAL Wieszak szatniowy Ws widok poglądowy

2 4.3 Szafka dla pracowników-wodoodporne szafki ubraniowe (2-os.) pokryte laminatem HPL na konstrukcji nośnej z siedziskiem szt. 36 Su Szafki dla pracowników - SZAFKI UBRANIOWE Su ilość 36 szt. Wymiary: szerokość 40 cm głębokość: 40 cm wysokość: 180 cm Drzwi i boczne panele dekoracyjne o grubości 10 mm Góra, spód i ścianki boczne grubości 4 mm Wysokość standardowa: 200 cm włączając 15 cm wysokości konstrukcji nośnej lub 43 cm wysokości ławki z siedziskiem z litego laminatu. Wykończenie: kolor jasno-szary Wodoodporne szafki ubraniowe z HPL z drzwiami 2L (w kształcie litery L) wykonane z płyt termoutwardzalnych HPL oparte na konstrukcji z profili aluminiowych. Mogą być wyposażone w nóżki o regulowanej wysokości lub montowane na ławeczkach. Rodzaj zamknięcia (zamek patentowy lub elektryczny pod ESOK) mogą być uzgodnione indywidualnie. Ścianka działowa rozdzielająca szafki w jednym segmencie wysunięta jest ponad górną półkę, co zabezpiecza drobne przedmioty położone na półce przed spadnięciem. Dzięki zastosowaniu specjalnie zaprojektowanych profili, drzwi do szafek basenowych w jednym module mogą być montowane naprzemiennie, z dwóch stron, co pozwala odgrodzić szatnię damską od męskiej pojedynczym rzędem szafek. Szafki standardowo wyposażone są w haczyki do zawieszenia odzieży. Na drzwiach szafek znajdują się tabliczki z numerem lub opisem szafki. Ławka-podstawka pod szafkę ubraniową ułatwiająca przebieranie się (można na niej usiąść, oprzeć się lub położyć jakieś przedmioty). parametry techniczne: wykonana z profili kwadratowych szczeble drewniane konstrukcja malowana proszkowo Płyta HPL Laminat wysokociśnieniowy HPL (High Pressure Laminate) jest termoutwardzonym tworzywem warstwowym otrzymanym przez sprasowanie w warunkach wysokiej temperatury i ciśnienia kilku lub więcej (w zależności od grubości laminatu) warstw papieru podłożowego impregnowanego żywicą fenolową (jest to rdzeń laminatu) oraz papieru dekoracyjnego impregnowanego żywicą melaminową - to on decyduje o wzorze laminatu. Otrzymane w ten sposób płyty są całkowicie jednorodne i charakteryzują się: wysoką wytrzymałością na zginanie i rozrywanie, wysoką twardością powierzchni, dużą odpornością na zabrudzenia i zaplamienia środkami spożywczymi i odczynnikami chemicznymi oraz odpornością na wrzącą wodę i żar papierosa. Sposoby zamykania/otwierania szafek: Szafki mogą posiadać zamki elektroniczne, które są otwierane przy pomocy transpondera otrzymywanego w kasie. Szafki mogą być również otwierane przy pomocy tradycyjnego klucza. Istnieje możliwość wykonania klucza master (osoby upoważnione mogą jednym kluczem master otworzyć każdą szafkę). Dla szafek znajdujących się przed kasą np. depozytowych lub na buty, proponujemy zastosowanie zamków wrzutowych. Działają na takiej samej zasadzie jak wózki przed hipermarketami. Laminat HPL produkcji KRONOERG posiada atesty: Państwowego Zakładu Higieny w Warszawie, Instytutu Techniki Budowlanej w Warszawie, Instytutu Medycyny Morskiej i Tropikalnej w Gdyni.

3 Szafki Su widok poglądowy 4.4 Krzesło standard-krzesło Stacjonarne szt. 25 KS Krzesło Standard - KRZESŁO STACJONARNE KS ilość 25 szt. Krzesło stacjonarne, nie tapicerowane, bez podłokietników, o wymiarach: Szerokość sklejki oparcia 426 mm Szerokość sklejki siedziska 430 mm Głębokość sklejki siedziska 400 mm Szerokość całkowita 566 mm liczona od końca krawędzi zewnętrznych Wysokość całkowita (liczona do krańca oparcia) mm Kat nachylenia między siedziskiem a oparciem to 102 stopni. Kolor wybarwienia sklejki zgodna z kolorem wykończenia mebli: EGGER H1394 struktura ST9. Dopuszczalne odchylenie wymiarów to 3% podanych wartości. Konstrukcja krzesła w kształcie odwróconej litery V, nogi wykonane z rur stalowych o średnicy 22 mm i grubości ścianki 2 mm, rama oparcia wykonana z rur stalowych o średnicy 20 mm i grubości ścianki 2,5 mm, wszystkie połączenia konstrukcji ramy spawane. Siedzisko i oparcie wykonane jako niezależne formatki sklejkowe, siedzisko o grubości sklejki 8,5 mm, oparcie o grubości sklejki 10,5 mm, wykonane ze sklejki bukowej. Stelaż krzesła chromowany. Oparcie połączone z ramą za pomocą 4 śrub stalowych. Siedzisko łączone z ramą za pomocą 4 śrub stalowych Krzesło musi posiadać fabrycznie zamontowany mechanizm do łączenia w rzędy za pomocą stalowego łącznika (trzpień i główka), z funkcją zamykania w sposób trwały i zabezpieczający przed przypadkowym rozłączeniem. Krzesło przystosowane do sztaplowania do 10 szt w słupku. Krzesło musi posiadać atesty: Wytrzymałościowy zgodnie z normą PN EN 13761, PN EN 1022, PN EN 1728, PN EN Higieniczności

4 Krzesło KS widok poglądowy 4.5 Krzesło obrotowe, tapicerka: skóra licowa szt. 15 K5 KRZESŁO OBROTOWE K5 ilość 15 szt. Krzesło obrotowe na kółkach, na podnośniku gazowym, powinno posiadać wymiary: Szerokość oparcia: 440 mm Szerokość siedziska: 498 mm liczona w najszerszym miejscu Średnica podstawy: Ø 683 mm Regulacja wysokości podłokietników: mm, liczona on poziomu siedziska, Regulacja wysokości siedziska: od poziomu 435 mm do poziomu 570 mm Wysokość całkowita: od poziomu 1050 mm do 1185 mm, Wysokość oparcia od poziomu siedziska: 625 mm Głębokość siedziska: 430 mm, Podłokietniki: szerokość 88 mm, długość 255 mm, Wychył oparcia w zakresie 20 stopni Krzesło powinno posiadać: Siedzisko i oparcie tapicerowane skórą licową o parametrach nie gorszych niż: grubość: min 0,9 mm, barwiona na wskroś(barwiona całkowicie, kolor do potwierdzenia przez projektanta Gąbka siedziska i oparcia wykonana z pianki wylewanej, nie dopuszcza się pianki ciętej. Osłona dolna siedziska i tylna oparcia wykonana z błyszczącego i gładkiego tworzywa ABS w kolorze czarnym połyskowym pasującym z połyskowym kamieniem na podłodze. Osłony mają byś wykonane z gładkiego ABS nie dopuszcza się osłon z porowatego, matowego materiału np. polipropylenu Osłona wykonana w taki sposób aby nachodziła na boki siedziska i oparcia, oraz aby nie dochodziła do krańców siedziska i oparcia, ma pozostawać około 2 cm widocznego elementu tapicerowanego, dla oparcia górna krawędź ma wystawać spod osłony na długości około 12 cm. Miejsca gdzie nie nachodzą osłony ma być widoczna tapicerka (dotyczy siedziska i oparcia). Łącznik oparcia oraz siedziska schowany w obudowie z gładkiego tworzywa ABS w kolorze białym Szkielet siedziska i oparcia na bazie formatki sklejkowej o grubości 11 mm, minimum 8 warstw sklejki. Podłokietniki ruchome w 3 płaszczyznach, góra-dół, przód-tył, wychył na boki. Podstawę pięcioramienną, aluminiową polerowaną nie dopuszcza się podstawy stalowej. Poduszka oparcia i siedziska zaokrąglona na krańcach, wystających poza osłony Regulacje siły odchylania siedziska, wysokości siedziska, Mechanizm synchroniczny, synchroniczne odchylanie oparcia i siedziska w zakresie: 10 stopni siedzisko, 20 stopni oparcie Oparcie z regulacją odchylania, z 6 pozycjami blokowania, z mechanizmem anti-schock zapobiegającym uderzeniu oparcia w plecy Krzesła powinno posiadać kółka fi 65 mm przeznaczone do miękkich powierzchni, zabezpieczone osłonami plastikowymi na czas transportu.

5 Krzesła muszą posiadać następujące atesty: Protokół oceny Ergonomicznej zgodny z Rozporządzeniem Ministra Pracy i Polityki Socjalnej z 1 grudnia 1998 (Dz.U Nr 148, poz. 973) wytrzymałościowy zgodnie z PN-EN : PN-EN : Krzesło obrotowe K5 widok poglądowy 4.6 Szafka-kontener mobilny, 3 szuflady 43x48x60 szt. 15 Km1 KONTENER MOBILNY 3 SZUFLADY Km1 ilość 15 szt. Kontener mobilny o wymiarach: szerokość: 43cm głębokość 48cm wysokość: 60cm Wykonany z płyty wiórowej obustronnie laminowanej o klasie higieniczności E1, obrzeże ABS dobrane pod kolor blatu. (Top oklejony obrzeżem 2 mm, pozostałe elementy widoczne oklejone obrzeżem 1 mm). Korpus, plecy, oraz wieniec dolny wykonane z płyty grubości 18 mm, fronty wykonane z płyty 16 mm, wieniec górny wykonany z płyty grubości 25 mm. Plecy wpuszczane w boki i wieńce, nie dopuszcza się pleców nakładanych. Kontener posiada 3 szuflady o wkładach plastikowych. Zastosowano zamek centralny z kluczem łamanym zabezpieczający przed otworzenie sie więcej niż jednej szuflady naraz. Top górny nachodzący na szuflady, licowany z frontem szuflad, cokół dolny zasłonięty frontem szuflady. Kontener posiada uchwyty o rozstawie 128 mm. Prowadnice metalowe. W komplecie 2 klucze w tym jeden łamany. Kółka fi 42 mm. Korpus klejony, kontener montowany w fabryce producenta. 4.7 Szafka-kontener mobilny, 3 szuflady 43x60x60 szt. 10 Km2 KONTENER MOBILNY 3 SZUFLADY Km2 ilość 10 szt. Kontener mobilny o wymiarach: szerokość: 43cm głębokość 60cm wysokość: 60cm Wykonany z płyty wiórowej obustronnie laminowanej o klasie higieniczności E1, obrzeże ABS dobrane pod kolor blatu. (Top oklejony obrzeżem 2 mm, pozostałe elementy widoczne oklejone obrzeżem 1 mm). Korpus, plecy, oraz wieniec dolny wykonane z płyty grubości 18 mm, fronty wykonane z płyty 16 mm, wieniec górny wykonany z płyty grubości 25 mm. Plecy wpuszczane w boki i wieńce, nie dopuszcza się pleców nakładanych. Kontener posiada 3 szuflady o wkładach plastikowych. Zastosowano zamek centralny z kluczem łamanym zabezpieczający przed otworzenie sie więcej niż jednej szuflady naraz. Top górny nachodzący na szuflady, licowany z frontem szuflad, cokół dolny zasłonięty frontem szuflady. Kontener

6 posiada uchwyty o rozstawie 128 mm. Prowadnice metalowe. W komplecie 2 klucze w tym jeden łamany. Kółka fi 42 mm. Korpus klejony, kontener montowany w fabryce producenta. Kontener Km1 i Km2 widok poglądowy 4.8 Biurko 160x80 szt. 2 B1 Biuro na komputer - BIURKO 160x80 B1 ilość 2 szt. Biurko prostokątne ramowe o wymiarach 160x80 cm, wysokość 72 cm, blat wykonany z płyty obustronnie laminowanej o klasie higieniczności E1, grubości 25 mm, oklejonej obrzeżem ABS grubości 2 mm, w kolorze blatu. Stelaż biurka malowany chromowany. Nogi kwadratowe 50x50 mm, powinny posiadać stopki umożliwiające poziomowanie biurka w zakresie +15 mm. Rama o przekroju 40x20 mm, mocowana fabrycznie do blatu, na całym jego obrysie w odległości 3 cm od krańca blatu, nie spawana. Rama ściśle przylegająca do blatu, nie pozostawiając prześwitu miedzy blatem i ramą. Nogi montowane do ramy za pomocą trójkątnych łączników metalowym, odlewanych, umożliwiających łatwy demontaż montaż biurka. Biurko B1 widok poglądowy 4.9 Biurko 160x80 z kontenerem szt. 3 B2 Biuro na komputer - BIURKO 160x80 Z KONTENEREM B2 ilość 3 szt. Biurko prostokątne ramowe o wymiarach 160x80 cm, wysokość 72 cm, blat wykonany z płyty obustronnie laminowanej o klasie higieniczności E1, grubości 25 mm, oklejonej obrzeżem ABS grubości 2 mm, w kolorze blatu. Stelaż biurka malowany chromowany. Nogi kwadratowe 50x50 mm, powinny posiadać stopki umożliwiające poziomowanie biurka w zakresie +15 mm. Rama o przekroju 40x20 mm, mocowana fabrycznie do blatu, na całym jego obrysie w odległości 3 cm od krańca blatu, nie spawana. Rama ściśle

7 przylegająca do blatu, nie pozostawiając prześwitu miedzy blatem i ramą. Nogi montowane do ramy za pomocą trójkątnych łączników metalowym, odlewanych, umożliwiających łatwy demontaż montaż biurka. + Kontener mobilny o wymiarach szerokość 43cm, wysokość 60cm, głębokość 60cm, wykonany z płyty wiórowej obustronnie laminowanej o klasie higieniczności E1, obrzeże ABS dobrane pod kolor blatu. (Top oklejony obrzeżem 2 mm, pozostałe elementy widoczne oklejone obrzeżem 1 mm). Korpus, plecy, oraz wieniec dolny wykonane z płyty grubości 18 mm, fronty wykonane z płyty 16 mm, wieniec górny wykonany z płyty grubości 25 mm. Plecy wpuszczane w boki i wieńce, nie dopuszcza się pleców nakładanych. Kontener posiada 3 szuflady o wkładach plastikowych. Zastosowano zamek centralny z kluczem łamanym zabezpieczający przed otworzenie sie więcej niż jednej szuflady naraz. Top górny nachodzący na szuflady, licowany z frontem szuflad, cokół dolny zasłonięty frontem szuflady. Kontener posiada uchwyty o rozstawie 128 mm. Prowadnice metalowe. W komplecie 2 klucze w tym jeden łamany. Kółka fi 42 mm. Korpus klejony, kontener montowany w fabryce producenta. Biurko z kontenerem B2 widok poglądowy 4.10 Stolik kwadratowy 80x80x72h szt. 5 StK STOLIK KWADRATOWY StK ilość 7 szt. Stolik kwadratowy ramowy o wymiarach 80x80 cm, wysokość 72 cm, blat wykonany z płyty obustronnie laminowanej o klasie higieniczności E1, grubości 25 mm, oklejonej obrzeżem ABS grubości 2 mm, w kolorze blatu. Stelaż stolika chromowany. Nogi kwadratowe 50x50 mm, powinny posiadać stopki umożliwiające poziomowanie biurka w zakresie +15 mm. Rama o przekroju 40x20 mm, mocowana fabrycznie do blatu, na całym jego obrysie w odległości 3 cm od krańca blatu, nie spawana. Rama ściśle przylegająca do blatu, nie pozostawiając prześwitu miedzy blatem i ramą. Nogi montowane do ramy za pomocą trójkątnych łączników metalowym, odlewanych, umożliwiających łatwy demontaż montaż stolika.

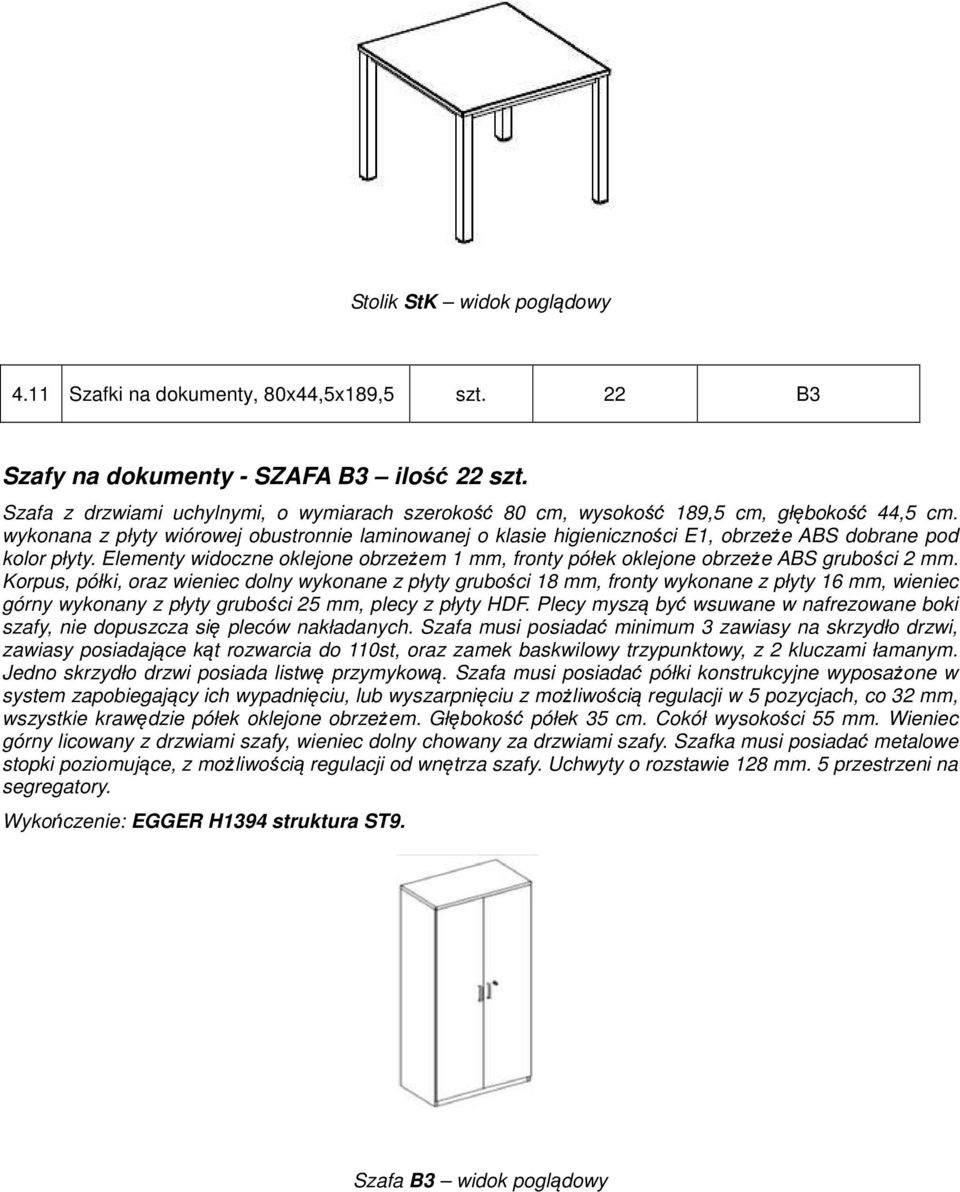

8 Stolik StK widok poglądowy 4.11 Szafki na dokumenty, 80x44,5x189,5 szt. 22 B3 Szafy na dokumenty - SZAFA B3 ilość 22 szt. Szafa z drzwiami uchylnymi, o wymiarach szerokość 80 cm, wysokość 189,5 cm, głębokość 44,5 cm. wykonana z płyty wiórowej obustronnie laminowanej o klasie higieniczności E1, obrzeże ABS dobrane pod kolor płyty. Elementy widoczne oklejone obrzeżem 1 mm, fronty półek oklejone obrzeże ABS grubości 2 mm. Korpus, półki, oraz wieniec dolny wykonane z płyty grubości 18 mm, fronty wykonane z płyty 16 mm, wieniec górny wykonany z płyty grubości 25 mm, plecy z płyty HDF. Plecy myszą być wsuwane w nafrezowane boki szafy, nie dopuszcza się pleców nakładanych. Szafa musi posiadać minimum 3 zawiasy na skrzydło drzwi, zawiasy posiadające kąt rozwarcia do 110st, oraz zamek baskwilowy trzypunktowy, z 2 kluczami łamanym. Jedno skrzydło drzwi posiada listwę przymykową. Szafa musi posiadać półki konstrukcyjne wyposażone w system zapobiegający ich wypadnięciu, lub wyszarpnięciu z możliwością regulacji w 5 pozycjach, co 32 mm, wszystkie krawędzie półek oklejone obrzeżem. Głębokość półek 35 cm. Cokół wysokości 55 mm. Wieniec górny licowany z drzwiami szafy, wieniec dolny chowany za drzwiami szafy. Szafka musi posiadać metalowe stopki poziomujące, z możliwością regulacji od wnętrza szafy. Uchwyty o rozstawie 128 mm. 5 przestrzeni na segregatory. Szafa B3 widok poglądowy

9 4.12 Szafy na bieliznę do magazynu czystego i brudnego 90x60x190 szt. 20 SzC/B Szafy na bieliznę - SZAFY DO MAGAZYNU CZYSTEGO I BRUDNEGO SzC/B ilość 20 szt. Szafa z drzwiami uchylnymi, o wymiarach szerokość 90 cm, wysokość 190 cm, głębokość 60 cm. wykonana z płyty wiórowej obustronnie laminowanej o klasie higieniczności E1, obrzeże ABS dobrane pod kolor płyty. Elementy widoczne oklejone obrzeżem 1 mm, fronty półek oklejone obrzeże ABS grubości 2 mm. Korpus, półki, oraz wieniec dolny wykonane z płyty grubości 18 mm, fronty wykonane z płyty 18 mm, wieniec górny wykonany z płyty grubości 25 mm, plecy z płyty HDF. Plecy myszą być wsuwane w nafrezowane boki szafy, nie dopuszcza się pleców nakładanych. Szafa musi posiadać minimum 3 zawiasy na skrzydło drzwi, zawiasy posiadające kąt rozwarcia do 110st, oraz zamek baskwilowy trzypunktowy, z 2 kluczami łamanym. Jedno skrzydło drzwi posiada listwę przymykową. Szafa musi posiadać półki konstrukcyjne wyposażone w system zapobiegający ich wypadnięciu, lub wyszarpnięciu z możliwością regulacji w 5 pozycjach, co 32 mm, wszystkie krawędzie półek oklejone obrzeżem. Wieniec górny licowany z drzwiami szafy, wieniec dolny chowany za drzwiami szafy. Szafa musi posiadać metalowe stopki poziomujące, z możliwością regulacji od wnętrza szafy. Uchwyty o rozstawie 128 mm. Szafa SzC/B widok poglądowy 4.13 Blat kuchenny z szafkami - zabudowa kuchenna (szafki dolne i wiszące (metry bieżące) mb 10 SzK Blat kuchenny z szafkami - ZABUDOWA KUCHENNA SzK (metry bieżące) ilość 10 mb Blat kuchenny grubości 39mm, krawędzie zaokrąglone promień R-3, ilość blatu 10mb, kolor biały brokatowany z powłoką antybakteryjną (Certyfikat Antybakteryjnym należy dołączyć do oferty). Szafka dolna 100x60x85 z 2 drzwiami z zawiasami typy Clik Blum z cichym domykiem 4 szt., szafka dolna z czteroma szufladami 50x60x85 prowadnice z cichym domykiem typu Blum 2 szt., szafka dolna z dwoma szufladami 90x60x85 prowadnice z cichym domykiem typu Blum 2 szt., szafka dolna 60x60x85 z 1 drzwiami z zawiasami typy Clik Blum z cichym domykiem 4 szt., Szafka dolna 80x60x85 z 2 drzwiami z zawiasami typy Clik Blum z cichym domykiem 1 szt., szafka wisząca 100x32x80 z dwoma klapami podnoszonymi do góry zamontowana na siłownikach gazowych 10 szt. Kolor mebli Brzoza.

10 4.14 Szafy magazynowe 90x60x190 (do pom. zaplecza i archiwum) szt. 30 SM/90 Szafy archiwizacyjne - SZAFY MAGAZYNOWE SM/90 (do pom. Zaplecza i archiwum) ilość 30 szt. Szafa z drzwiami uchylnymi, o wymiarach szerokość 90 cm, wysokość 190 cm, głębokość 60 cm. wykonana z płyty wiórowej obustronnie laminowanej o klasie higieniczności E1, obrzeże ABS dobrane pod kolor płyty. Elementy widoczne oklejone obrzeżem 1 mm, fronty półek oklejone obrzeże ABS grubości 2 mm. Korpus, półki, oraz wieniec dolny wykonane z płyty grubości 18 mm, fronty wykonane z płyty 18 mm, wieniec górny wykonany z płyty grubości 25 mm, plecy z płyty HDF. Plecy myszą być wsuwane w nafrezowane boki szafy, nie dopuszcza się pleców nakładanych. Szafa musi posiadać minimum 3 zawiasy na skrzydło drzwi, zawiasy posiadające kąt rozwarcia do 110st, oraz zamek baskwilowy trzypunktowy, z 2 kluczami łamanym. Jedno skrzydło drzwi posiada listwę przymykową. Szafa musi posiadać półki konstrukcyjne wyposażone w system zapobiegający ich wypadnięciu, lub wyszarpnięciu z możliwością regulacji w 5 pozycjach, co 32 mm, wszystkie krawędzie półek oklejone obrzeżem. Wieniec górny licowany z drzwiami szafy, wieniec dolny chowany za drzwiami szafy. Szafka musi posiadać metalowe stopki poziomujące, z możliwością regulacji od wnętrza szafy. Uchwyty o rozstawie 128 mm. Szafa SM/90 widok poglądowy 4.15 Stojak-regał do narciarni wys. 200 cm gł. 60 cm (metry bieżące) mb 10 Rn REGAŁ DO NARCIARNI Rn (metry bieżące) ilość 10 mb Wymiary szerokość 100 cm, wysokość 200 cm, głębokość 60 cm. Regał wykonany z płyty wiórowej 18 mm obustronnie laminowanej o klasie higieniczności E1, obrzeże ABS dobrane pod kolor płyty. Elementy widoczne oklejone obrzeżem 1 mm, Korpus, oraz wieniec dolny wykonane z płyty grubości 18 mm, wieniec górny wykonany z płyty grubości 25 mm, plecy z płyty 18 mm. Szafa musi posiadać drążki ograniczające i przytrzymujące narty zgodnie z funkcją mebla tj. zapobiegający ich wypadnięciu. Szafa musi posiadać metalowe stopki poziomujące, z możliwością regulacji od wnętrza szafy.

11 Regał do narciarni Rn widok poglądowy
