1 Aqua 3000 open Smart Building: mobilne i efektywne zarządzanie wodą

2 2 Efektywne, skuteczne i mobilne zarządzanie wodą W dzisiejszych czasach wyposażenie techniczne dużych kompleksów budynków, takich jak baseny, obiekty sportowe, biura, lotniska czy obiekty przemysłowe, może być zautomatyzowane i sterowane centralnie. Głównym celem jest optymalizacja energetyczna budynku w celu obniżenia kosztów eksploatacji i zapewnienia bezpieczeństwa budynku. Franke Water Systems oferuje optymalne rozwiązania sanitarne do zrównoważonej i ekologicznej eksploatacji budynków. System zarządzania wodą AQUA 3000 open stanowi kompromis pomiędzy ekologią a ekonomią, higieną a zużyciem oraz planowaniem a eksploatacją. Skuteczny i kompleksowy system zarządzania wodą umożliwia oszczędną eksploatację wszystkich podłączonych komponentów. Można go włączyć do nadrzędnej sieci np. poprzez KNX-IP i złącze RJ45. Firma Franke jest od 2016 roku członkiem Stowarzyszenia KNX. AQUA 3000 open umożliwia użytkownikom dużych instalacji wodnych zwiększenie efektywności w zakresie zużycia wody i energii. Celem jest zapewnienie maksymalnej higieny wody pitnej w każdym miejscu jej poboru w budynku. Dodatkowym atutem jest zmniejszenie zużycia cennych zasobów, takich jak energia i woda, oraz ograniczenie emisji dwutlenku węgla. Realizacja AQUA 3000 open: szkoła w Blaues Land, Murnau (Niemcy)

3 3 Inteligentne i łatwe zapewnienie higieny wody pitnej za pomocą systemu AQUA 3000 open Dostęp do czystej wody ma znaczący wpływ na jakość życia. Do jego zapewnienia przyczyniają się jednolite przepisy dotyczące jakości wody w państwach członkowskich UE (dyrektywa w sprawie jakości wody przeznaczonej do spożycia przez ludzi 98/83/WE). Poszczególne kraje UE mogą według własnego uznania wdrażać wymagane standardy jakości. Badane są różne parametry m. in. fizyczno-chemiczne, sensoryczne i mikrobiologiczne. W nieprawidłowo zaprojektowanych i eksploatowanych instalacjach wodnych czysta woda może ulec zanieczyszczeniu i zanieczyścić cały obieg w budynku. Głównymi przyczynami jest stagnacja i krytyczne temperatury. Zarazki i bakterie (np. Legionella) w instalacjach ciepłej wody rozmnażają się najlepiej w temperaturach od 25 C do 45 C. Zarażenie odbywa się bezkontaktowo poprzez wdychanie najmniejszych cząsteczek wody powstających pod prysznicem. System zarządzania wodą AQUA 3000 open pozwala na uniknięcie stagnacji wody i krytycznych temperatur. Ekologiczność Elastyczny system umożliwiający rozbudowę w przyszłości, który można zintegrować z systemem zarządzania budynkiem. Higiena Regularne płukanie higieniczne i programy dezynfekcji termicznej gwarantują wysoką jakość wody pitnej. Ekonomiczność Efektywne i zoptymalizowane w zależności od potrzeb wykorzystanie zasobów (woda, energia, czas) zapewnia rentowność systemu. Istnieje możliwość indywidualnego zaprogramowania i dowolnej rozbudowy systemu zarządzania wodą AQUA 3000 open. Do systemu można podłączyć armatury natryskowe, umywalkowe i spłukujące oraz inne komponenty systemu, np. czujniki temperatury Franke Water Systems. System AQUA 3000 open umożliwia płukanie higieniczne podłączonej armatury, dezynfekcję termiczną, przełączanie trybu pracy, wyłączanie na czas czyszczenia, wysyłanie komunikatów o zakłóceniach działania systemu, np. wykrytych wyciekach, a także korzystanie z funkcji statystycznych. Istnieje możliwość indywidualnego kontrolowania i ustawiania ilości wody, funkcji higienicznych i wartości granicznych temperatury dla każdego pomieszczenia, a nawet pojedynczej armatury. System natychmiast wykrywa i sygnalizuje nieprawidłowe działanie. Sterownik ECC2 (Ethernet CAN Coupler) z wbudowanym serwerem WWW umożliwia mobilne sterowanie i monitorowanie całej instalacji wodnej w obiekcie. W celu podziału przestrzennego w obrębie budynku lub efektywnego i bezpiecznego wykonywania funkcji higienicznych możliwe jest podzielenie armatury podłączonej do jednego sterownika ECC2 na maksymalnie osiem grup. Wszystkie dane i ważne parametry armatury można odczytać bezpośrednio w formacie csv wraz z datą i godziną. Czytelny, podświetlany wyświetlacz ułatwia odczyt danych i poruszanie się po menu.

4 4 Armatura myśli z nami AQUA 3000 open połączenie w sieć inteligentnych armatur umywalkowych, natryskowych i spłukujących Poziom budynku Poziom armatury Moduł elektroniczny z programu akcesoriów Baterie umywalkowe F5 Zintegrowany moduł elektroniczny Armatury spłukujące A3000 open

5 5 Kompatybilność z AQUA 3000 open Możliwość połączenia z odpowiednim modułem elektronicznym do włączenia armatury F5E do systemu zarządzania wodą AQUA 3000 open *) AQUA 3000 open Armatura przystosowana do podłączenia do sieci Moduł elektroniczny w zestawie *) Baterie natryskowe F5 System AQUA 3000 open umożliwia włączenie każdego pomieszczenia sanitarnego do sieci budynku i podłączenie do istniejącego systemu sterowania budynkiem przy pomocy różnych protokołów danych. Sterownik funkcji ECC2 stanowi ogniwo łączące z siecią budynku. Komunikuje się przez moduł elektroniczny z odpowiednią armaturą. Inteligentny moduł elektroniczny jest sercem każdej armatury. Dla wszystkich armatur umywalkowych i natryskowych F5 kompatybilnych z systemem A3000 open jest dostępny odpowiedni moduł elektroniczny z programu akcesoriów. W przypadku pracujących w sieci paneli natryskowych i armatur do montażu od strony pomieszczenia serwisowego oraz armatur spłukujących do WC i pisuarów moduł elektroniczny znajduje się w zakresie dostawy. Dzięki zaprogramowanym fabrycznie modułom elektronicznym armatury uruchamia się łatwo metodą»plug & play«. Każda armatura wyposażona w moduł elektroniczny posiada dostosowany do danej aplikacji program funkcjonalny dla wszystkich ważnych funkcji poboru wody niezależnie od nadrzędnej jednostki sterującej. Dodatkowo unikalny numer seryjny jest podstawą dla dalszych funkcji sterowania. Baterie natryskowe A3000 open Opcje parametryzacji Nasze inteligentne armatury posiadają następujące programy funkcjonalne: 1 Łatwe ustawianie parametrów 2 Funkcje poboru wody zoptymalizowane w zależności od potrzeb Przełączanie trybów programu Optymalizacja obciążeń szczytowych i zapobieganie równoczesnemu spłukiwaniu Płatny pobór wody przy pomocy AQUAPAY Wyłączanie awaryjne Wyłączanie na czas czyszczenia Funkcje statystyczne i protokoły temperatury Automatyczne płukanie higieniczne 10 Programy dezynfekcji termicznej *) Akcesoria systemowe AQUA 3000 open do zamówienia osobno w zależności od obiektu

6 6 Skrojone na miarę funkcje armatur zapewniają optymalne rezultaty Inteligentna technika armaturowa i otwarta struktura systemu AQUA 3000 open umożliwiają indywidualne funkcje poboru wody oraz dopasowanie do specyfiki obiektu i rozbudowę w dowolnej chwili. Poniższe opcje parametryzacji pokazują wszechstronne możliwości indywidualnego sterowania armaturami sanitarnymi w celu zredukowania nakładów na instalacje wewnętrzne budynku. 1 Łatwe ustawianie parametrów Specyficzne dla obiektu parametry programu ustawia się z poziomu przeglądarki internetowej. - Dezynfekcja termiczna - Płukanie higieniczne - Wyłączenie na czas czyszczenia - Przełączanie trybu pracy - Zapobieganie równoczesnemu spłukiwaniu - Wykrywanie wycieków - Zbiorcze komunikaty o usterkach - Sterowanie sekwencyjne - Zawory zewnętrzne

7 7 2 Funkcje poboru wody zoptymalizowane w zależności od potrzeb Moduł elektroniczny steruje automatycznie podstawowymi funkcjami użytkowymi, takimi jak uruchomienie/zatrzymanie przepływu wody i czas przepływu. Na życzenie klienta podczas pierwszego uruchomienia można dokonać różnych modyfikacji programów, np. indywidualne funkcje płukania higienicznego i programy obciążeń szczytowych Przełączenia trybów programu Wszystkie armatury posiadają 2 alternatywne programy sterowania (funkcjami poboru wody) zapisane w module elektronicznym. Do przełączania trybu, np. dzień/noc, szkoła/klub, płatny/bezpłatny pobór wody, semestr/wakacje, stadion/przerwa, pomieszczenie zajęte/wolne itp. programy mogą być przełączane przez sterownik ECC2 lub przeglądarkę internetową. Opcjonalny moduł AQUAPAY do płatnego poboru wody zapewnia dodatkową oszczędność, ponieważ wtedy użytkownicy świadomiej korzystają z wody. 4 Optymalizacja obciążeń szczytowych Cykle optymalizacji obciążeń szczytowych są zapisane w modułach elektronicznych i mogą być aktywowane w programie funkcjonalnym. Program redukcji czasu przepływu w zależności od użytkownika steruje poborem wody w zależności od częstotliwości używania armatury. W przypadku ochrony przed jednoczesnym uruchamianiem płukania odbywa się ono po kolei w każdej armaturze

8 8 5 Płatny pobór wody przy pomocy AQUAPAY Istnieje możliwość zastosowania modułu poboru monet AQUAPAY umożliwiającego płatny pobór wody. Można to zrealizować na dwa sposoby. ECC2 Po pierwsze moduł poboru monet można włączyć do całej sieci armatur, co pozwala na sterowanie maks. 31 armaturami w powiązaniu ze sterownikiem ECC. Alternatywnie możliwe jest połączenie modułu poboru monet AQUAPAY z natryskiem. 6 Wyłączenie awaryjne W razie użycia armatury podczas dezynfekcji termicznej następuje automatyczne przerwanie programu dezynfekcji. Wyłączenie awaryjne ze względów bezpieczeństwa następuje również w przypadku np. długotrwałego uruchomienia, powodując zatrzymanie przepływu wody. 7 Wyłączenie na czas czyszczenia Ta funkcja umożliwia sprzątanie pomieszczeń sanitarnych zapobiegając uruchomieniu armatury.

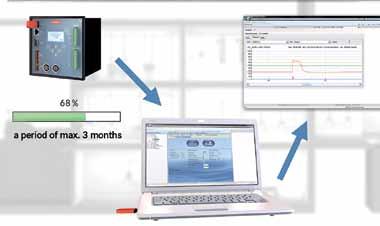

9 9 8 Funkcje statystyczne i protokoły temperatury Zapisywane są wartości temperatury i inne ważne parametry systemu, np. wykonane płukania higieniczne lub dezynfekcje termiczne. Dane te można odczytać za pomocą pamięci USB lub z poziomu przeglądarki internetowej. Gwarancja higieny wody także w razie zmiennych czasów użytkowania Poprzez płukanie higieniczne lub dezynfekcję termiczną Zadaniem obu funkcji jest zapobieganie tworzenia się filmu biologicznego, a tym samym niedopuszczenie do zanieczyszczenia przewodów zarazkami i bakteriami, głównie szczepu Legionella. Czas trwania i częstotliwość cykli dezynfekcji termicznej można ustawiać indywidualnie, podobnie jak czasy i częstotliwość osobnego płukania higienicznego w celu uniknięcia stagnacji wody. Wszystkie dane statystyczne są zapisywane w sterowniku ECC2 i można je odczytywać przez port USB. Efekty działań higienicznych muszą być kontrolowane poprzez regularne badanie próbek. 9 Automatyczne płukanie higieniczne W zapisanych w modułach elektronicznych programach płukania higienicznego są dostępne 3 funkcje sterowania w zależności od obiektu: - Automatyczne płukanie higieniczne armatury w określonym cyklu. - Dynamiczne płukanie higieniczne po upływie określonego czasu od ostatniego użycia armatury (ustawienie fabryczne to 24 godziny od ostatniego użycia). - Płukanie higieniczne sterowane temperaturą w połączeniu z opcjonalnymi czujnikami temperatury systemu kontroli zimnej i/lub ciepłej wody.

10 10 10 Programy dezynfekcji termicznej Najważniejsze parametry (czas działania, czas wypływu wody, kontrola temperatury) dezynfekcji termicznej są zapisane w module elektronicznym każdej armatury. Są w nim zapisywane również protokoły temperatury. Dezynfekcję termiczną można uruchomić poprzez wejście cyfrowe w sterowniku funkcji ECC2 lub za pomocą przeglądarki internetowej. Można wybrać program dezynfekcji dynamicznej, dezynfekcji sterowanej temperaturą lub dezynfekcji sterowanej czasem. Ponadto opcjonalny pobór wody w ostatniej armaturze zapewnia szybki przepływ gorącej wody w przewodzie cyrkulacyjnym, co pozwala na efektywne przeprowadzenie dezynfekcji termicznej.

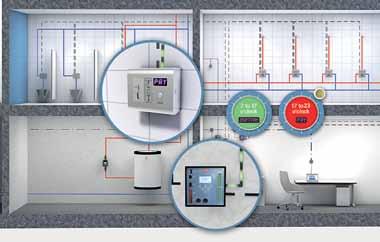

11 11 Struktura poziomów AQUA 3000 open Poziom sieci, budynku i armatury System zarządzania wodą AQUA 3000 open dzieli się na poziom armatury i poziom sieci. Na poziomie armatury do sterownika funkcji ECC2 jest przypisana sieć wyspowa CAN zawierająca maksymalnie 32 armatury. Równocześnie sterownik ECC2 stanowi ogniwo łączące z poziomem sieci. Dla dużych obiektów zaleca się montaż kilku sterowników funkcji ECC2. Poprzez złącze RJ45 poszczególnych sterowników ECC wszystkie armatury zainstalowane w budynku można podłączyć do komputera lub istniejącego systemu zarządzania budynkiem (BMS), aby zarządzać i sterować nimi wspólnie. Poziom sieci Komunikacja przez Ethernet, BacNet, ModBus, KNX Poziom budynku Poziom armatury Grupy wysp armatury w sieci

12 12 Sterownik funkcji ECC2 i moduły dodatkowe Połączenie poziomu armatury i budynku Sterownik funkcji ECC2 (ECC = Ethernet CAN Coupler) oraz wbudowany serwer WWW umożliwiają również dalsze funkcje dodatkowe na poziomie sieciowym, połączenie z systemem BMS oraz IoT. Zintegrowany wyświetlacz ułatwia obsługę. Opcjonalną rozbudowę umożliwiają dwa różne moduły dodatkowe: moduł I/O z wejściami i wyjściami cyfrowymi do sterowania sekwencyjnego oraz moduł GSM do zdalnego serwisowania. 1 Sterownik funkcji ECC2 2 Moduł uzupełniający I/O 3 Moduł radiokomuni kacyjny GSM

13 13 Funkcje ECC2, modułu I/O i modułu GSM Zaprogramowane fabrycznie wyjścia cyfrowe Dezynfekcja termiczna aktywna Dezynfekcja termiczna przerwana Przerwanie dezynfekcji termicznej ze względów bezpieczeństwa Komunikaty zbiorcze o usterkach Zaprogramowane fabrycznie wejścia cyfrowe Rozpoczęcie dezynfekcji termicznej Przerwanie dezynfekcji termicznej Przełączenie trybu pracy Potwierdzenie wyjść, np. przy komunikacie o usterce zbiorczej Powyżej 5 funkcji przez cyfrowe wejścia i wyjścia wymagany jest moduł uzupełniający I/O 2. Jeżeli armatury są połączone ze sterownikiem ECC2 kablem systemowym, służy on zarówno do zasilania (24 V DC/60 W), jak i przesyłania danych w sieci wyspowej CAN. Jednostka wielofunkcyjna oferuje ponadto możliwość sterowania sekwencyjnego. W połączeniu z modułem radiokomunikacyjnym GSM 3 możliwe jest zdalne serwisowanie oraz wysyłanie wiadomości SMS do maks. 5 odbiorców z komunikatami systemowymi, (np. komunikaty o usterkach, o rozpoczęciu dezynfekcji termicznej). Jest do tego konieczna karta SIM, umowa serwisowa, zasięg sieci komórkowej UMTS i opcjonalnie antena w zależności od zasięgu sieci w budynku. Przesyłanie danych Sterownik funkcji ECC2 posiada standardowe złącze do przesyłania danych do komputera lub systemu zarządzania budynkiem (BMS). Dostępne są protokoły Ethernet, BacNet, KNX i ModBus. Złącze systemowe do armatury Do sterownika funkcji ECC2 można podłączyć 2 kable systemowe do zasilania i przesyłania danych o łącznej długości 200 metrów oraz maks. 32 armatury. Zapisywanie danych w czasie rzeczywistym W wewnętrznej pamięci danych sterownika funkcji ECC2 zapisywane są wartości temperatury, liczniki i czasy pracy elementów wykonawczych, liczba godzin pracy, płukania higieniczne, dezynfekcje termiczne i wyłączenia na czas czyszczenia. Wszystkie dane są zapisywane w ustawianej częstotliwości wraz z datą i godziną. Dane można odczytywać w formacie csv za pomocą pamięci USB lub pobrać za pomocą przeglądarki internetowej, a następnie zapisać i przeglądać np. w programie Excel.

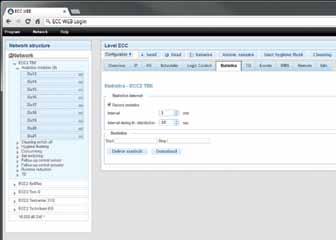

14 14 Zarządzanie wodą przez internet Oprogramowanie ECC Za pomocą serwera WWW wbudowanego w sterowniku ECC2 można w wygodny sposób za pomocą przeglądarki internetowej obserwować, kontrolować i protokołować wszystkie procesy instalacji sanitarnych. Ponadto można bez problemu konfigurować komponenty systemu. Alarmy i komunikaty mogą być wysyłane indywidualnie przy użyciu opcjonalnego modułu radiowego GSM. Wszystkie armatury obsługiwane przez dany sterownik funkcji ECC2 są wizualizowane jako sieci wyspowe. Oprócz ustawiania czasów przepływów mediów (woda, mydło, powietrze itp.) oraz parametrów komunikacji można wykonywać i protokołować płukania higieniczne i dezynfekcje termiczne. Przy pomocy wirtualnych wysp armatur, które można grupować, przesuwać i przypisywać na nowo, cały rzeczywisty system sanitarny można przedstawić z poziomu standardowej przeglądarki internetowej. W obiektach o zaostrzonych standardach bezpieczeństwa, np. więzieniach, mogą być wymagane funkcje sterowane czasowo, możliwość ograniczenia użytkowania oraz możliwość monitorowania. Wszystko to można zrealizować za pomocą funkcji i programów ustawianych indywidualne za pomocą przeglądarki. Widoki sieci i armatury Na poziomie»sieć«wyświetlane są wszystkie podłączone sterowniki funkcji ECC2. Stąd można wybrać sieć wyspową ECC i wyświetlić ją jako widok armatury. Na poziomie»ecc«można sprawdzić parametry robocze każdej armatury sanitarnej, np. aktualną temperaturę, tryb pracy lub stan podłączonych czujników i urządzeń wykonawczych. Tutaj w zakładce»dezynfekcja termiczna«można skonfigurować przebieg dezynfekcji.

15 15 Widok armatury z przebiegiem programów Dla każdej armatury jest generowany automatyczny widok, na którym można odczytać wszystkie ważne parametry eksploatacyjne. Funkcja armatury np. prysznic z przyciskiem piezoelektrycznym jest przedstawiana za pomocą czytelnego i zrozumiałego piktogramu. Tutaj można ustawić czasy przepływu i zasięg czujników. Widoki sieci i armatury W zakładce»zwolnienie«i»higiena«każdą armaturę można dostosować optymalnie do warunków eksploatacji. Można tu konfigurować płukanie higieniczne oraz parametry dezynfekcji termicznej, takie jak czas działania i temperatura dla każdej armatury. Ponadto ustawia się tu również parametry programów obciążeń szczytowych i wyłączenia na czas czyszczenia. Funkcja statystyczna do armatury W zakładce»statystyka«na poziomie»armatura«wyświetlane są wszystkie wartości liczników (włączenie zaworu elektromagnetycznego), godziny pracy, wykresy temperatury oraz czasy od ostatniego płukania higienicznego każdej armatury. Można tu sprawdzić również status ostatniej dezynfekcji termicznej. Po aktywacji zapisu danych statystycznych sterownika ECC rejestrowane są najważniejsze parametry. Można je następie eksportować do dalszej analizy w pliku csv.

16 16 Zastosowanie w różnych obiektach publicznych i półpublicznych AQUA 3000 open to nowoczesny system zarządzania wodą, który można bez problemu rozbudowywać wraz z budynkiem. Jest to otwarty system, który można zintegrować z istniejącymi systemami zarządzania budynkiem. Indywidualne możliwości ustawień są tak różne, jak warunki panujące w budynkach. System zarządzania wodą może uczyć się od użytkowników, dostosowując się do ich wymagań. Również zmiany sposobu wykorzystania budynku nie stanowią problemu. Nawet po wielu latach można bez problemu dodawać i usuwać armatury. Czas wolny baseny, siłownie, sauny i SPA Edukacja szkoły, przedszkola, placówki szkolne i oświatowe Podróże lotniska, dworce kolejowe, kempingi, parkingi Bezpieczeństwo więzienia, posterunki policji, obiekty wojskowe Zdrowie szpitale, domy opieki, laboratoria Uroczystości stadiony, domy kultury i i hale sportowe

17 17. Kazda lazienka ma potencjal, aby byc okazem piekna.

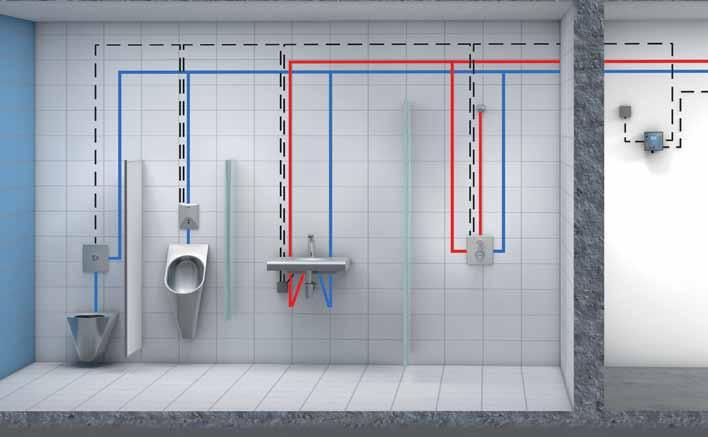

18 18 Integracja systemu zarządzania wodą Połączenie w sieć ECC2 i armatury Armatury podłącza się szeregowo za pomocą kabla systemowego do zasilania 24 V DC. W przypadku standardowych funkcji poboru wody fabryczne uruchomienie nie jest konieczne, ponieważ moduły elektroniczne zintegrowane w armaturze są zaprogramowane fabrycznie i uruchamia się je metodą»plug & play«. Dodatkowe funkcje sterowania, jak płukanie higieniczne, należą do podstawowego programowania. Kabel systemowy prowadzi się do armatury w peszlach. Opcjonalnie: W przypadku integracji sterownika funkcji ECC2 z nadrzędnym systemem, kabel systemowy posiada podwójną funkcję: służy do zasilania oraz do przesyłania danych w sieci wyspowej CAN. Zainstalowany po obu stronach opornik obciążeniowy zabezpiecza przesyłanie danych pomiędzy sterownikiem ECC2 a poszczególnymi armaturami. Sterownik ECC2 służy przy tym do centralnego sterowania i zasilania sieci armatury. W celu dopasowania parametrów sterowania ECC2 oraz modułów elektronicznych armatury do warunków danego obiektu pierwsze uruchomienie może być wykonane przez nasz serwis. ECC2, opcjonalnie EM-T = moduł elektroniczny do podgrzewacza wody użytkowej EM-Z = moduł elektroniczny do instalacji cyrkulacyjnej (PWH) = podgrzewacz wody użytkowej BMS = system zarządzania budynkiem PWC (zimna woda użytkowa) PWH (ciepła woda użytkowa) Kabel systemowy 24 V DC

19 19 Dezynfekcja termiczna Podstawowe informacje i modele Poprzez dowolnie programowalne, cyfrowe wejścia sterownika ECC2 lub opcjonalnego modułu uzupełniającego I/O oraz przy użyciu protokołów danych można uruchamiać wzgl. zatrzymywać dezynfekcję termiczną, płukanie higieniczne oraz wyłączenie na czas czyszczenia. Dodatkowo do każdej armatury można podłączyć czujnik temperatury do monitorowania. Do przeprowadzenia dezynfekcji termicznej w armaturach termostatycznych, niezbędny jest pomostowy zawór elektromagnetyczny w bloku funkcyjnym. W obrębie sieci wyspowej CAN z ECC2, armaturę można podzielić na maksymalnie 8 otwierających się kolejno grup. Oznacza to, że np. w przypadku mniejszych podgrzewaczy wody użytkowej, dezynfekcja termiczna jest wykonywana kolejno dla 8 grup po 4 armatury, co pozwala na ponowne nagrzanie systemu. Równocześnie do zaprogramowanych fabrycznie funkcji armatury, niezbędne jest uruchomienie dezynfekcji termicznej przez nasz serwis. Dezynfekcja termiczna przy sterowaniu podgrzewaczami wody użytkowej Tworzenie grup armatury umożliwia efektywne przeprowadzenie dezynfekcji termicznej, w szczególności w przypadku podgrzewaczy wody użytkowej o niewielkiej pojemności. Przy takim układzie systemu liczba armatury jest ograniczona do 30. Do tego dochodzi moduł elektroniczny do sterowania podgrzewaczem wody użytkowej (EM-T) oraz moduł elektroniczny do instalacji cyrkulacyjnej (EM-Z) do dezynfekcji termicznej. Ten ostatni zapewnia szybkie udostępnienie podgrzanej wody w przewodzie cyrkulacyjnym poprzez pobór wody na powrocie cyrkulacji. Grupa armatury 1 Grupa armatury 2 Grupa armatury 3 Grupa armatury 4 EM-Z EM-T ECC2 (PWH)

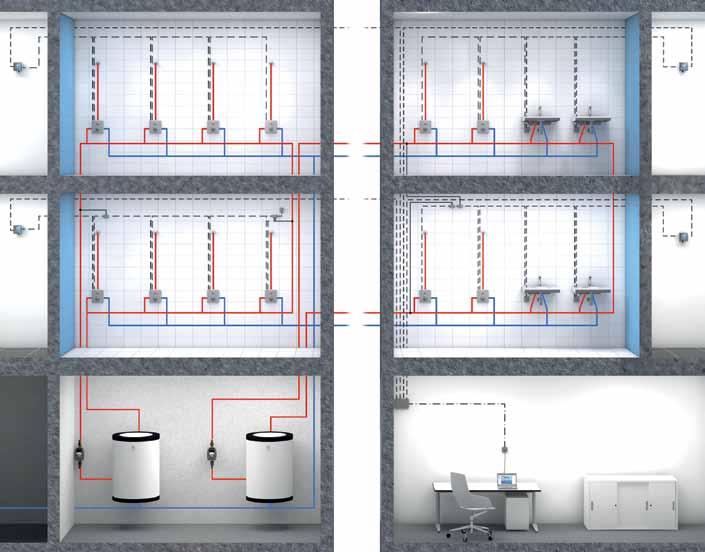

20 20 Dezynfekcja termiczna w całej sieci Ta wersja nadaje się do budynków z różnymi odległościami między instalacją hydrauliczną a kablami systemowymi A3000 open. W takim układzie systemu armaturę dzieli się na maks. 8 grup. Jeden z zastosowanych w budynku sterowników ECC2 jest definiowany przez protokół danych jako»master«i służy do komunikacji z podzielonymi obszarami. Należy zaprogramować przebieg programów dezynfekcji termicznej, wybrać armaturę i można uruchamiać poszczególne obszary dezynfekcji. W przypadku takiej architektury systemowej dezynfekcję termiczną można dopasować optymalnie do specyficznych warunków obiektu i zmieniających się parametrów. Dezynfekcję termiczną w całej sieci z maks. 8 grupami sieciowymi można uruchamiać w dowolnej kolejności przez wejścia cyfrowe. Grupa sieciowa 1 Grupa sieciowa 2 ECC2 (Master) ECC2 ECC2 EM-Z EM-T EM-T/ EM-Z ECC2 BMS (PWH) (PWH) EM-T = moduł elektroniczny do podgrzewacza wody użytkowej EM-Z = moduł elektroniczny do instalacji cyrkulacyjnej (PWH) = podgrzewacz wody użytkowej BMS = system zarządzania budynkiem PWC (zimna woda użytkowa) PWH (ciepła woda użytkowa) Kabel systemowy 24 V DC

21 21 Transparentność zapewnia optymalną efektywność Integracja systemu AQUA 3000 open w budynku Przy wykorzystaniu sterowników funkcji ECC2 i protokołów transmisji danych, armatury zainstalowane w budynku można wyświetlić na komputerze lub dołączyć do istniejącego systemu zarządzania budynkiem. Tworzenie logicznych jednostek funkcjonalnych, np. według pięter lub obszarów zastosowań, ułatwia optymalizację funkcji poboru wody w obrębie jednostek. Są to np. czasy przepływu wody, płukanie higieniczne, dezynfekcja termiczna, wyłączenie na czas czyszczenia, płatny/bezpłatny pobór wody oraz sterowanie sekwencyjne w instalacjach prysznicowych. Przy pomocy funkcji monitorowania i sterowania można analizować częstotliwość użycia i sterować zarządzaniem przeglądami w zależności od potrzeb. Oczywiście poziom sieci służy także do monitorowania systemu i umożliwia podjęcie szybkich działań w razie nieprawidłowego działania.

22 22 Perfekcyjne połączenie dla zoptymalizowania pomieszczeń sanitarnych Łatwo i elastycznie od pomysłu do realizacji Franke Water Systems Podstawą optymalnego projektu pomieszczenia sanitarnego jest plan wstępny. Zależy on od specyficznych warunków obiektu i wymagań użytkownika dotyczących pomieszczenia sanitarnego. Najważniejszym elementem jest fachowe doradztwo uwzględniające obowiązujące przepisy od etapu koncepcji po projekt wykonawczy. Specjaliści firmy Franke Water Systems zapewniają fachową obsługę we wszystkich fazach realizacji projektu, także i zwłaszcza w przypadku złożonych systemów. Ponadto są obecni podczas rozruchu i są dostępni podczas bieżącej eksploatacji. Organizujemy również szkolenia, na których chętnie dzielimy się naszą wiedzą i doświadczeniem. AQUA 3000 open Podstawową ideą systemu AQUA 3000 open jest przejrzysta i prosta architektura. Są w nim stosowane wyłącznie komponenty, które są faktycznie potrzebne do danej aplikacji. Dzięki temu przy użyciu tylko kilku elementów systemowych można zrealizować optymalny system zarządzania wodą. Wszystkie główne komponenty AQUA 3000 open są przedstawione na kolejnych stronach. Kompatybilność z AQUA 3000 open Wszystkie armatury z tym symbolem mogą być włączone przy pomocy odpowiedniego modułu elektronicznego z programu akcesoriów do systemu zarządzania wodą AQUA 3000 open. Nawet w wersji autonomicznej oferują one wiele funkcji higienicznych i statystycznych. AQUA 3000 open Wszystkie armatury z tym symbolem mogą pracować w sieci, ponieważ zawierają niezbędny moduł elektroniczny.

23 Przegląd produktów 23 Armatura umywalkowa F5E Elektroniczna bateria pionowa F5EV1004 Moduł elektroniczny z ID ACEX1002 F5E-Mix Elektroniczna bateria pionowa F5EM1004 Moduł elektroniczny z ID ACEX1002 F5E-Therm Elektroniczna bateria ścienna z termostatem F5ET1005 Niezbędne akcesoria: nośnik montażowy F5BTX001 Moduł elektroniczny z ID ACET1001 F5E-Therm Elektroniczna bateria ścienna z termostatem z podzespołem do dezynfekcji termicznej F5ET1020 Niezbędne akcesoria: nośnik montażowy F5BTX001 Moduł elektroniczny z ID ACET1001 F5E-Therm Elektroniczna bateria termostatyczna do podtynkowego montażu w puszce systemowej F5ET1014 Niezbędne akcesoria: puszka systemowa R5 F5BX1001 Moduł elektroniczny z ID ACET1003 PROTRONIC - A3000 open Optoelektroniczna armatura umywalkowa do montażu od strony pomieszczenia serwisowego AQUA109 Armatura spłukująca PROTRONIC - A3000 open Podtynkowa optoelektroniczna armatura spłukująca do pisuarów AQUA401 zestaw natynkowy AQUA400 zestaw podtynkowy AQUATIMER - A3000 open Sterownik WC z przyciskiem piezoelektrycznym do podtynkowych zbiorników do WC AT3O0051 PROTRONIC-A3000 open Optoelektroniczny sterownik czasowy do podtynkowych zbiorników do WC PR3O0027 EXOS - A3000 open Optoelektroniczny sterownik czasowy do podtynkowych zbiorników do WC EXOS0027 PROTRONIC - A3000 open Optoelektroniczna armatura spłukująca do pisuarów do montażu od strony pomieszczenia serwisowego AQUA402 AQUATIMER - A3000 open Podtynkowa armatura spłukująca do WC z przyciskiem piezoelektrycznym AQUA501 zestaw natynkowy AQUA500 zestaw podtynkowy PROTRONIC - A3000 open Podtynkowa optoelektroniczna armatura spłukująca do WC AQUA502 zestaw natynkowy AQUA500 zestaw podtynkowy PROTRONIC - A3000 open Optoelektroniczna armatura spłukująca do WC do montażu od strony pomieszczenia serwisowego AQUA505

24 24 Armatura natryskowa F5E-Therm Elektroniczna bateria ścienna z termostatem F5ET2005 Wersja z podzespołem do dezynfekcji termicznej F5ET2009 Niezbędne akcesoria: nośnik montażowy F5BTX001 Moduł elektroniczny z ID ACET2001 F5E-Therm Elektroniczna bateria ścienna z przyłączem do słuchawki natryskowej F5ET2006 Wersja z podzespołem do dezynfekcji termicznej F5ET2010 Niezbędne akcesoria: nośnik montażowy F5BTX001 Moduł elektroniczny z ID ACET2001 F5E-Therm Elektroniczna bateria podtynkowa z termostatem F5ET2011 Niezbędne akcesoria: puszka systemowa R5 F5BX2001 Moduł elektroniczny z ID ACET2001 Panele natryskowe AQUATIMER - A3000 open Panel natryskowy ze stali szlachetnej z termostatyczną baterią z przyciskiem piezoelektrycznym AT3O0039 AT3O0041 ze zintegrowaną półką na żel pod prysznic Wersja z głowicą natryskową AQUAJET-Comfort AT3O0042 AT3O0043 ze zintegrowaną półką na żel pod prysznic AQUATIMER - A3000 open Panel natryskowy ze stali szlachetnej z przyciskiem piezoelektrycznym AQUA623 AQUA621 ze zintegrowaną półką na żel pod prysznic PROTRONIC - A3000 open Panel natryskowy ze stali szlachetnej z optoelektroniczną baterią termostatyczną PR3O0023 PR3O0025 ze zintegrowaną półką na żel pod prysznic Wersja z głowicą natryskową AQUAJET-Comfort PR3O0024 PR3O0026 ze zintegrowaną półką na żel pod prysznic

25 Przegląd produktów 25 Moduły poboru monet AQUATIMER - A3000 open Elektroniczna armatura natryskowa z przyciskiem piezoelektrycznym, do montażu od strony pomieszczenia serwisowego AQUA629 PROTRONIC - A3000 open Optoelektroniczna armatura natryskowa do montażu od strony pomieszczenia serwisowego AQUA615 Moduł poboru monet AQUAPAY do odpłatnego udostępniania wody do sterowania 2-31 natryskami AQUA802 na żeton AQUA803 na monety 0,50 do pojedynczego stanowiska natryskowego AQUA800 na żeton AQUA801 na monety 0,50 Wskazówka: w przypadku połączenia AQUA800/801 z armaturą F5 konieczny jest moduł elektroniczny ACET2006 Akcesoria: żeton Z-AQRP001 (50 szt.) Głowice natryskowe AQUAJET-Comfort Głowica natryskowa do przyłącza ściennego, bezstopniowa regulacja kąta 13-23, 0,15 l/s (w komplecie regulator przepływu 0,10 i 0,20 l/s) SHAC0007 Wersja do montażu na rurze natynkowej SHAC0008 AQUATIMER - A3000 open Panel natryskowy z MIRANIT-S z termostatyczną baterią z przyciskiem piezoelektrycznym AT3O0044 AT3O0046 ze zintegrowaną półką na żel pod prysznic Wersja z głowicą natryskową AQUAJET-Comfort AT3O0045 AT3O0047 ze zintegrowaną półką na żel pod prysznic AQUATIMER - A3000 open Panel natryskowy z MIRANIT-S z przyciskiem piezoelektrycznym AQUA647 AQUA648 ze zintegrowaną półką na żel pod prysznic AQUAJET-Slimline Głowica natryskowa do przyłącza ściennego AQUA751 0,15 l/s AQUA752 0,20 l/s Wersja do montażu na rurze natynkowej AQUA757

26 26 Zestawy umywalki i WC HEAVY DUTY Zestaw sanitarny "umywalka+miska WC" z komponentami elektronicznymi do montażu w pomieszczeniu serwisowym, wersja z miską WC po lewej stronie pod kątem 45 HDTX806L HEAVY DUTY Zestaw sanitarny "umywalka+miska WC" ze zintegrowanymi komponentami elektronicznymi, wersja z miską WC po lewej stronie pod kątem 45 HDTX816L Niezbędne akcesoria montażowe / zestawy podtynkowe do armatury F5 R5 Puszka systemowa Franke z przyklejanym kołnierzem przesuwnym jako zestaw podtynkowy do baterii podtynkowych do umywalek F5BX1001 R5 Puszka systemowa Franke z przyklejanym kołnierzem przesuwnym jako zestaw podtynkowy do baterii podtynkowych do natrysków do natrysków F5BX2001 Nośnik montażowy do elektronicznych baterii ściennych F5E-Therm do umywalek i natrysków F5BTX001 AQUA 3000 open - akcesoria systemowe Sterownik funkcji ECC2 ZA3OP0011 Moduł uzupełniający I/O ZA3OP0012 Moduł radiokomunikacyjny GSM ZA3OP0013 Wersja obejmująca protokoły danych BMS ZA3OP0022 Niezbędne akcesoria (do wyboru): ZA3OP0015 antena prętowa ZA3OP0016 antena ścienna ZA3OP0017 antena ze wzmacniaczem Zasilacz awaryjny ZAQUA006 Zasilacz kompaktowy ZAQUA007

27 Przegląd produktów 27 (2 szt.) Moduł elektroniczny do armatury F5 ACEX1002 / ACET1001 / ACET1002 / ACET1003 / ACET1004 / ACET2001 Moduł elektroniczny do płukania systemowego ZAQUA029 Moduł elektroniczny do instalacji cyrkulacyjnej ZAQUA030 Moduł elektroniczny do podgrzewacza wody użytkowej ZAQUA031 Opornik obciążeniowy ZAQUA014 Kabel systemowy ZAQUA m/zwój ZAQUA m/zwój Wersja bezhalogenowa ZAQUA m/zwój ZAQUA m/zwój Złączka do kabla systemowego ZAQUA013 Rozdzielacz elektryczny typu T ZAQUA075 Pomostowy zawór elektromagnetyczny DN 7; 24 V DC/2 W ZAQUA015 Pomostowy zawór elektromagnetyczny DN 5; 6 V DC EAQFU0001 Włącznik kluczykowy ZAQUA022 Wkręcany czujnik temperatury do bloku funkcyjnego ZAQUA017 Wtykany czujnik temperatury do regulacji ilości wody ZAQUA018 do ciepłej wody ZAQUA019 do zimnej wody Dotykowy czujnik temperatury ZAQUA020 do ciepłej wody ZAQUA021 do zimnej wody Zawór trójdrożny ZAQUA023 DN 20 ZAQUA024 DN 25 ZAQUA025 DN 32 ZAQUA090 DN 40 Moduł elektroniczny do zaworu trójdrożnego ZAQUA076 Wyłącznik nadprądowy ZAQUA026 Transformator bezpieczeństwa 230/24 V AC, 100 VA ZFLSY0003

28 AQUA 3000 open / / PL-PL / Zastrzegamy sobie prawo do zmiany wymiarów, konstrukcji i wykonania. Franke Aquarotter GmbH Water Systems Parkstrasse 1 5 D Ludwigsfelde Tel / 701 Fax ws-info.pl@franke.com
