OTTOTAPE Trio-BKA BKA. Wielofunkcyjna taśma uszczelniająca do montażu RAL. Karta techniczna. Właściwości: Obszary zastosowań: Normy i badania:

Transkrypt

1 BKA Wielofunkcyjna taśma uszczelniająca do montażu RAL OTTOTAPE Trio-BKA Karta techniczna Właściwości: Pianka poliuretanowa nasycona zmodyfikowanym impregnatem na bazie żywicy akrylowej Impregnowana i jednostronnie klejąca, wielofunkcyjna taśma uszczelniająca do szybkiego montażu Rozszerza się w szczelinie do swojej ostatecznej grubości Szczelność przed ulewnym deszczem, izolacja cieplna i szczelność powietrzna w jednym produkcie "Wewnątrz bardziej szczelny niż na zewnątrz", zgodnie z aktualnym stanem techniki Może być pokrywany tynkiem i malowany Odpowiada klasie materiałów budowlanych B2 "normalnie zapalne" według normy DIN Obszary zastosowań: Połączenie z bryłą budynku zgodnie z wytycznymi montażowymi RAL Do uszczelniania spoin łączeniowych okien i drzwi (Do uszczelnień w obszarze parapetów zalecamy węższe OTTOTAPE Trio-FBA lub budowlane taśmy łączeniowe OTTO) Oszczędzający czas i koszty montaż okna w jednej operacji Normy i badania: Ogólny certyfikat nadzoru budowlanego - normalnie zapalny materiał budowlany (B2) według normy DIN Sprawdzenie przepuszczalności pary wodnej (Urząd Badań Materiałów (MPA) w Hanowerze) Sprawdzenie przepuszczalności powietrza i szczelności przed ulewnym deszczem (komponent na zewnątrz) (Urząd Badań Materiałów (MPA) w Hanowerze) Sprawdzenie przepuszczalności powietrza (komponent wewnątrz) (Urząd Badań Materiałów (MPA) w Hanowerze) Badanie substancji szkodliwych (Analityka Aurachtal) Odpowiedni do zastosowań zgodnie z instrukcją IVD nr (IVD - Zrzeszenie Przemysłowe Materiały Uszczelniające) Wskazówki szczególne: Charakterystyka wznoszenia taśmy zależna jest od temperatury szczeliny i otoczenia. Przy wyższych temperaturach taśma rozszerza się stosunkowo szybko i musi być sprawnie zastosowana. Z tego względu należy unikać dłuższego przechowywania taśmy w temperaturach powyżej +20 C lub w miejscu bezpośrednio nasłonecznionym. Również na placu budowy taśma powinna być składowana w chłodnym miejscu. W przypadku niższych temperatur zalecamy składowanie materiału przez co najmniej 24 godziny przed zastosowaniem w temperaturze ok. +20 C. Rozszerzanie się wbudowanych taśm można przyspieszyć poprzez ogrzanie za pomocą dmuchawy gorącego powietrza, ruchem wahadłowym. W przypadku temperatur poniżej +8 C taśma powinna być również na placu budowy utrzymywana w temperaturze pokojowej, aby uniknąć opóźnień rozszerzania się wbudowanych taśm. Strona 1

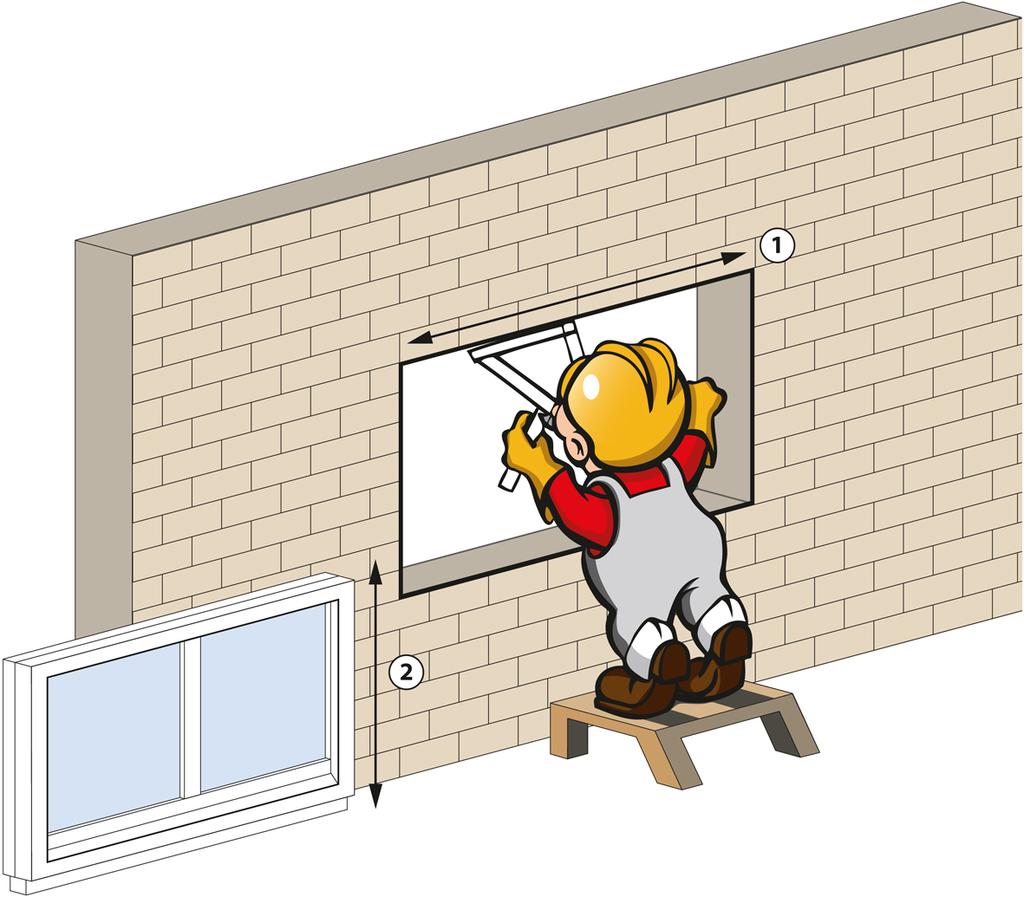

2 Wskazówki dotyczące obróbki: Krok 1: Wymierzyć otwór w murze i ramę okna. Krok 2: Oczyścić ramę okna (np. używając OTTO Cleaner T) i oczyścić z brudu ościeże. Krok 3: Nakleić OTTOTAPE Trio-BKA na wierzchnią stronę ramy. Strona 2

3 Krok 4: Nakleić po bokach OTTOTAPE Trio-BKA z występem aż do naproża i parapetu. Krok 5: Nałożyć OTTOTAPE Trio-FBA na bazę / osadzany profil. Strona 3

4 Krok 6: Włożyć ramę okna w otwór, wyrównać i zamocować. Dane techniczne: Szczelność przed ulewnym deszczem zgodnie z normą EN 1027, wymóg spełniony do [Pa] 600 Przewodność cieplna zgodnie z normą DIN EN [W/mK] λ10 = 0,040/0,046 Szczelność powietrzna zgodnie z normą DIN EN 1026 [m³/(h*m*[dapa]n)] a < 0,1 Szczelność powietrzna zgodnie z normą DIN EN [klasa] 4 Współczynnik oporności dyfuzyjnej pary wodnej µ μ 100 (1) Izolacyjność dźwiękowa w oparciu o normę DIN EN ISO 717 część 1 w spoinie 10 mm [db] 43 Osiągalna klasa izolacyjności dźwiękowej 4 Odporność na temperaturę od/do [ C] - 30 / + 80 Temperatura składowania od/do [ C] + 10 / + 20 Stabilność składowania przy 20 C/50 % WWP [miesięcy] 12 (2) 1) Dzięki różnym komponentom do wewnętrznego i zewnętrznego uszczelnienia niezawodnie większa szczelność wewnątrz niż na zewnątrz. 2) od daty produkcji Wartości te nie są przeznaczone do sporządzania specyfikacji. Przed sporządzeniem specyfikacji proszę zwrócić się do OTTO-CHEMIE. Obróbka wstępna: Powierzchnie mocowania muszą być czyste, odtłuszczone, suche i wytrzymałe. Wskazówki dotyczące zastosowania: OTTOTAPE Trio-BKA zastępuje trzy produkty uszczelniające w spoinie łączeniowej okna jednym produktem, pod warunkiem, że szerokość spoiny mieści się w zakresie rozszerzalności taśmy, przy czym szerokości spoin od 5 do 20 mm mogą być obsłużone za pomocą tylko trzech rozmiarów taśmy. Poprzez pomiar ramy okna i otworu ościeża ustalana jest pozostała szerokość spoiny. Jest to konieczne do wybrania właściwego rozmiaru taśmy i do ustalenia niezbędnego występu do przycięcia przy nadprożu i po obu stronach. Nadmiernie ściśnięty początkowy i końcowy odcinek taśmy należy odciąć i usunąć. Przykroje naklejane są następnie na powierzchnie czołowe tak przygotowanej ramy okna za pomocą warstwy samoprzylepnej. Przestrzegać przy tym rozróżnienia między stroną pomieszczenia (kolor szary) i stroną zewnętrzną (kolor czarny) (patrz również znacznik na rdzeniu rolki). Niezbędne jest przy tym staranne dociśnięcie, najlepiej za pomocą rolki dociskowej. Odbywa się to w ten sposób, że przykroje naklejane są krawędzią zewnętrzną w jednej płaszczyźnie, przy czym przykrój w strefie nadproża wystaje z lewej i z prawej strony odpowiednio o + 0,5 cm, po bokach przykroje przystawiane są na górze odpowiednio o szerokość spoiny nadproża + 0,5 cm występu i wystają na dole odpowiednio o szerokość spoiny na Strona 4

5 parapecie + 0,5 cm. W narożnikach OTTOTAPE Trio-BKA łączona jest doczołowo. Dla obszaru parapetu naklejana jest węższa taśma OTTOTAPE Trio-FBA, z występem odpowiednio 0,5 cm z lewej i z prawej strony. Oczyścić ościeże okienne z brudu i resztek zaprawy. Następnie natychmiast osadzić okno w otworze, wyrównać i zamocować. Należy przy tym zwrócić uwagę na to, aby sprężona taśma nie została uszkodzona przez materiały podkładowo-wyrównujące itp. Temperatura obróbki (= temperatura elementu konstrukcyjnego) nie może być niższa niż +5 C. Aby chronić rozpoczętą rolkę OTTOTAPE Trio-FBA przed niekontrolowanym rozwinięciem się, należy unieruchomić ją za pomocą pasa zabezpieczającego OTTOTAPE. Forma dostawy: Utylizacja: Pozostałości produktu można utylizować jako mieszane tworzywa sztuczne wraz zodpadami przemysłowymi. Opakowania (kartonaże, folie) są surowcami wtórnymi iztego względu należy przekazać je do ponownego wykorzystania. Odpowiedzialność za wady: Wszystkie informacje zawarte w niniejszym druku bazują na aktualnej wiedzy technicznej i doświadczeniach. Ze względu na mnogość możliwych wpływów podczas obróbki i stosowania nie zwalniają one użytkownika od przeprowadzenia własnych badań i prób. Informacje zawarte w niniejszym druku i oświadczenia firmy OTTO-CHEMIE związane z tym drukiem nie stanowią przejęcia gwarancji. Oświadczenia dotyczące gwarancji wymagają dla swej skuteczności oddzielnego wyraźnego oświadczenia firmy OTTO-CHEMIE na piśmie. Właściwości podane w tej karcie danych obszernie i ostatecznie ustalają właściwości przedmiotu dostawy. Propozycje zastosowania nie uzasadniają przyrzeczenia przydatności dla zalecanego celu zastosowania. Zastrzegamy sobie prawo do dopasowania produktu do postępu technicznego i nowych opracowań. Jesteśmy do dyspozycji w przypadku zapytań, również dotyczących ewentualnych specjalnych problemów związanych z zastosowaniami. Jeżeli zastosowanie, w którym wykorzystywane są nasze produkty, podlega obowiązkowi uzyskania urzędowego zezwolenia, odpowiedzialnym za uzyskanie tych zezwoleń jest użytkownik. Nasze zalecenia nie zwalniają użytkownika z obowiązku uwzględnienia i, jeśli to konieczne, wyjaśnienia możliwości naruszenia praw osób trzecich. W pozostałym zakresie odsyłamy do naszych Ogólnych Warunków Handlowych, w szczególności również w odniesieniu do ewentualnej odpowiedzialności za wady. Nasze Ogólne Warunki Handlowe znajdują się na stronie internetowej Strona 5
