1 6 Jednostka projektowa: Inwestor: GMINA MIKOŁÓW ul. Rynek Mikołów Nazwa i adres obiektu: Budowa łączników drogowych ul. Bluszcza - Strzechy, ul. Strzechy - Długa, ul. Długa - Jodłowa w Mikołowie wraz z infrastrukturą towarzyszącą Stadium: PROJEKT WYKONAWCZY PRZEBUDOWA URZĄDZEŃ NETII BranŜa: TELETECHNICZNA Projektował: mgr inŝ. Jerzy SUCHY upr 0013/96/U Data: GRUDZIEŃ 2009

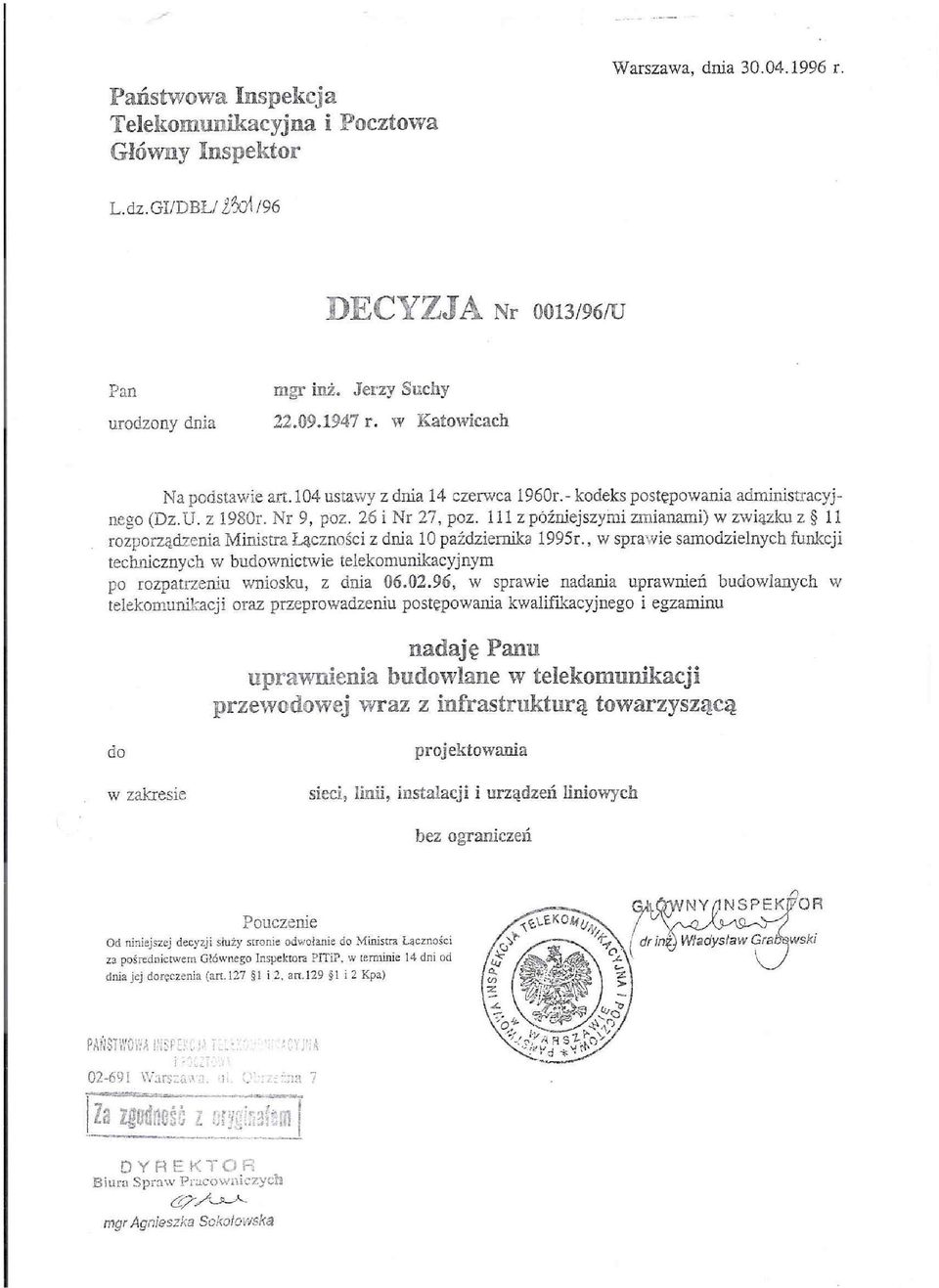

2 Spis treści Budowa łączników drogowych ul. Bluszcza - Strzechy - Długa - Jodłowa w Mikołowie P R Z E B U D O W A S I E C I T E L E T E C H N I C Z N E J N E T I A S. A. C zęść o p i s o w a 1. Przedmiot projektu 2. Zleceniodawca, inwestor 3. Podstawa opracowania 4. Zakres rzeczowy 5. Uzgodnienia 6. Przebudowa kanalizacji teletechnicznej. 7. Przebudowa kabli telekomunikacyjnych. 8. Harmonogram budowy 9. Uwagi końcowe Z a łącznik i - decyzje o nadaniu uprawnień i przynaleŝności do OIIB - "warunki techniczne przebudowy..." pismo NETIA S.A. znak NT/OZON/K299/09 z dnia r. -uzgodnienie proejktu pismo NETIA S.A. L.dz. E/S/09/1565/TB z dnia C zęść rysunk o w a 1 Orientacja Rys. 1 skala 1: Plan sytuacyjny Rys. TT-02 skala 1:500 3 Schemat rozwinięty sieci Netia Rys. TT-03 szkic Biuro Projektów Komunalnych DROGSAN 1

3 Budowa łączników drogowych ul. Bluszcza - Strzechy - Długa - Jodłowa w Mikołowie P R Z E B U D O W A S I E C I T E L E T E C H N I C Z N E J N E T I A S. A. 1. Przedmiot projektu Przedmiotowy projekt obejmuje niezbędną przebudowę sieci teletechnicznej własności NETIA S.A., kolidujących z projektowaną budową łączników drogowych pomiędzy ul. Bluszcza - Strzechy - Długa - Jodłowa w Mikołowie. 2. Zleceniodawca, inwestor Zleceniodawcą i Inwestorem jest Gmina Mikołów, ul. Rynek 16, Mikołów. 3. Podstawa opracowania Podstawa opracowania niniejszego projektu: - "warunki techniczne przebudowy..." pismo NETIA S.A. znak NT/OZON/K299/09 z dnia r. wraz z uzgodnieniami roboczymi - uaktualnione plany S+U+W+E rejonu przebudowy - dane zebrane przez projektanta w terenie - aktualne normy i przepisy obowiązujące w zakresie opracowania. 4. Zakres rzeczowy Zakres rzeczowy przebudowy urządzeń Netii obejmuje; - budowę kanalizacji kablowej z rur RHDPEp 140/8,0 mm kmotw kmkan 0,04 0,02 - przebudowę studni kablowej wielkości SKO2g szt. 1 - budowę studni kablowej murowanej typu SKO2g-2/2 szt. 1 - budowę studni kablowej prefabrykowanej typu SKO2g-2/2p szt. 1 - przebudowę kabla XzTKMXpw 150x4x0,5 - przebudowę kabla XzTKMXpw 35x4x0,5 - przebudowę kabla XzTKMXpw 25x4x0,5 kmpar 7,5 kmkab 0,025 kmpar kmkab kmpar kmkab 1,75 0,025 1,25 0,025 - wykonanie osłony istn. kabla rurą ochronną dzieloną A 160 PS - 12 m 5. Uzgodnienia `Rozwiązania techniczne zawarte w projekcie zostały uzgodnione pismem NETIA S.A. L.dz. E/S/09/1565/TB z dnia Przebudowa kanalizacji teletechnicznej. Trasę projektowanego odcinka kanalizacji teletechnicznej pokazano na zaktualizowanej mapie zasadniczej w skali 1:500 na rysunku Nr TT-01. Biuro Projektów Komunalnych DROGSAN 2

4 Budowa łączników drogowych ul. Bluszcza - Strzechy - Długa - Jodłowa w Mikołowie P R Z E B U D O W A S I E C I T E L E T E C H N I C Z N E J N E T I A S. A. Zgodnie z "warunkami technicznymi przebudowy..." zaprojektowano odcinek kanalizacji teletechnicznej dwuotworowej. Z uwagi na bliskość rurociągu gazowego, oraz zgodnie z wydanymi warunkami przebudowy całość kanalizacji naleŝy wykonać z zastosowaniem rur przepustowych RHDPEp 140/8,0 mm. Wielkości studni kablowych murowanych opisano na rysunku jak wyŝej. Budowane studnie kablowe winny być wykonane zgodnie z normą TDC S. W studniach zastosować włazy typu cięŝkiego z wietrznikami i z dodatkowymi pokrywami do mechanicznej ochrony urządzeń i kabli przed ingerencją osób nieuprawnionych typu PIOCH- SMES. Studnie wykonać o zwiększonej odporności na przenikanie gazów z gruntu rezygnując z wykonania osadnika. Kanalizację kablową wykonać zgodnie z postanowieniami normy TDC S, oraz warunkami podanymi w Zarządzeniu Ministra Łączności z dnia 12 marca 1992r / MP Nr 13 poz. 94 i 95 /. Kanalizację wykonać ze spadkiem 0,1-0,3% zgodnie z naturalnym spadkiem terenu. Końce odcinków rur kanalizacji teletechnicznej naleŝy uszczelnić. SkrzyŜowania i zbliŝenia kanalizacji kablowych z innymi urządzeniami uzbrojenia terenu winny spełniać wymagania normy j.w. W rejonie ul. Strzechy na szerokości projektowanego łącznika istniejący kabel chronić rurą dzieloną Arot typu A 160 PS. Zestawienie projektowanej kanalizacji: L.p. W y s z c z e g ó l n i e n i e Długość Zakres kanalizacji kmotw. - - mb - 1. Kanalizacja kablowa 2 otworowa z rur RHDPEp 140/8,0 mm 20 0, Przeudowa studni kablowej wielkości SKO2g 1 szt 3. Budowa studni kablowej murowanej wielkości SKO2g-2/2 1 szt 4. Budowa studni kablowej prefabrykowanej SKO2g-2/2p 1 szt 5. Zabudowa rury ochronnej dzielonej Arot typu A 160 PS na isn. kablu 12 m 6. DemontaŜ studni kablowej wielkości SKO2g 1 szt 7. DemontaŜ kanalizacji kablowej 2 otworowej 16 m 7. Przebudowa kabli telekomunikacyjnych. Sposób przebudowy kabla magistralnego i kabli rozdzielczych zaprojektowano w oparciu o "warunki techniczne przebudowy..." pismo NETIA S.A. znak NT/OZON/K299/09 z dnia r. Do przebudowy sieci telekomunikacyjnej przewidziano uŝycie kabli takich jak istniejące, czyli miejscowych z wiązkami czwórkowymi, pęczkowych, w izolacji i powłoce polietylenowej z zaporą Biuro Projektów Komunalnych DROGSAN 3

5 Budowa łączników drogowych ul. Bluszcza - Strzechy - Długa - Jodłowa w Mikołowie P R Z E B U D O W A S I E C I T E L E T E C H N I C Z N E J N E T I A S. A. przeciwwilgociową, wypełnionych o średnicy Ŝył 0,5 mm, typu XzTKMXpw o odpowiedniej liczbie par. Przed ułoŝeniem nowych odcinków kabli naleŝy dokonać ich pomiarów elektrycznych prądem stałym i zmiennym w ograniczonym zakresie. Do montaŝu nowych złączy kablowych naleŝy stosować modułowe łączniki Ŝył oraz termokurczliwe osłony wzmocnione. Przyłączenia nowych odcinków kabli winny być wykonane przy pomocy złączy równoległych / zespołów z moŝliwością odgałęzienia / zapewniających przełączenie kabli w sposób bezprzerwowy. Dopiero po sprawdzeniu prawidłowości wykonanych połączeń kable mogą być wypięte z równoległości. Po wykonaniu przełączenia naleŝy wykonać pomiary elektryczne prądem stałym i zmiennym w pełnym zakresie. Kable zaciągane do kanalizacji naleŝy w kaŝdej studni kablowej oznaczyć przywieszką identyfikacyjną zawierającą pełne oznaczenie kabla zgodnie z normą naleŝy prowadzić zgodnie z Normą Zakładową Netia S.A. TDC S Budowę sieci rozdzielczej Schematy rozprowadzenia, sposoby łączenia i zakończenia kabli pokazano na rys.tt-02. P r a c e z w iąz a n e z p r z e b u d o wą k a b l i n a l eŝy z l e c ić f i r m i e s p e c j a l i z u jącej s ię w b u d o w i e s i e c i t e l e k o m u n i k a c y j n y c h, z a a k c e p t o w a n e j p r z e z N E T I A S. A. i p o s i a d a jącej ak t u a l n y c e r t y f i k a t I S O. P r z e b u d o w i e p o d l e g a ją w s z y s t k i e c z y n n e w d n i u r e a l i z a c j i i n w e s t y c j i k a b l e z a c i a g n i e t e d o p r z e b u d o w y w a n e g o o d c i n k a k a n a l i z a c j i, d l a k t ó r y c h n a l eŝy o p r a c o w ać s z c z e g ó ł o w y h a r m o n o g r a m p r z e łąc z a n i a i u z g o d n ić g o n a mi n i m u m 1 0 d n i p r z e d r o z p o c zęci e m r o b ó t z r e p r e z e n t u ją c y m N E T I A S. A. p r a c o w n i k i e m f i r m y E r i c s s o n S p. z o. o. P a n e m R o b e r t e m B i e s i a d a - R u d a Ś ląska, u l. Goduli 3 9, t e l O t e r m i n i e r o z p o c zęci a r o b ó t z i e m n y c h n a l eŝy p o w i a d o mić z 7 d n i o w y m w y p r z e d z e n i e m N E T I A S. A. f a x e m n a n u m e r / z l e c a jąc j e j n a d z ó r n a d r e a l i z a c ją p r a c. Zestawienie kabli do budowy: L.p. W y s z c z e g ó l n i e n i e Dł. kabla [km] Ilość kmpar 1. XzTKMXpw 150x4x0,5 0,025 7,5 2. XzTKMXpw 35x4x0,5 0,025 1,75 3. XzTKMXpw 25x4x0,5 0,025 1,25 Razem 0,075 10,5 Biuro Projektów Komunalnych DROGSAN 4

6 Budowa łączników drogowych ul. Bluszcza - Strzechy - Długa - Jodłowa w Mikołowie P R Z E B U D O W A S I E C I T E L E T E C H N I C Z N E J N E T I A S. A. 8. Harmonogram budowy Prace objęte niniejszym projektem naleŝy wykonać zgodnie z przyjętym ogólnym harmonogramem: - prace udostępniające, - prace ziemne, - główne prace posadowieniowe, - prace geodezyjne powykonawcze, - prace instalatorskie, - prace wykończeniowe, - montaŝ osprzętu i urządzeń. Uwaga: Celem wyeliminowania przypadkowych uszkodzeń wykonanych juŝ robót przez kolejnego wykonawcę i uniknięcia kilkukrotnego wykonywania tych samych robót wykończeniowych, konieczna jest w trakcie wykonywania prac ścisła koordynacja międzybranŝowa. Głównym wykonawcą powinna być firma realizująca prace drogowe. Firma ta powinna równocześnie koordynować całość prac - współpracować na zasadzie podzlecenia z wykonawcą prac teletechnicznych objętych opracowaniem. 9. Uwagi końcowe Całość robót ziemnych związanych z przebudową sieci telekomunikacyjnej winna być prowadzona ręcznie ze szczególną ostroŝnością. Przed przystąpieniem do robót ziemnych miejsce pracy naleŝy oznakować odpowiednimi znakami oraz wykonać przekopy kontrolno-sprawdzajace. W kaŝdej studni kablowej kable naleŝy oznaczyć przywieszką identyfikacyjną zawierającą pełne oznaczenie kabla Przedstawiciel NETIA S.A. winien nadzorować wykonywanie prac przełączeniowych i pomiarowych objętych niniejszym projektem. Prace związane z realizacją niniejszej dokumentacji naleŝy zlecić firmie zgodnie z uwagą w niniejszym projekcie. Do odbioru końcowego Wykonawca przedstawi komplet wymaganych dokumentów ze szczególnym uwzględnieniem pkt.7 załączonych "warunków technicznych przebudowy..." pismo NETIA S.A.znak NT/OZON/K299/09 z dnia r. Biuro Projektów Komunalnych DROGSAN 5

7 Załączniki

8

9

10

11

12

13 Część rysunkowa

14

15

16
