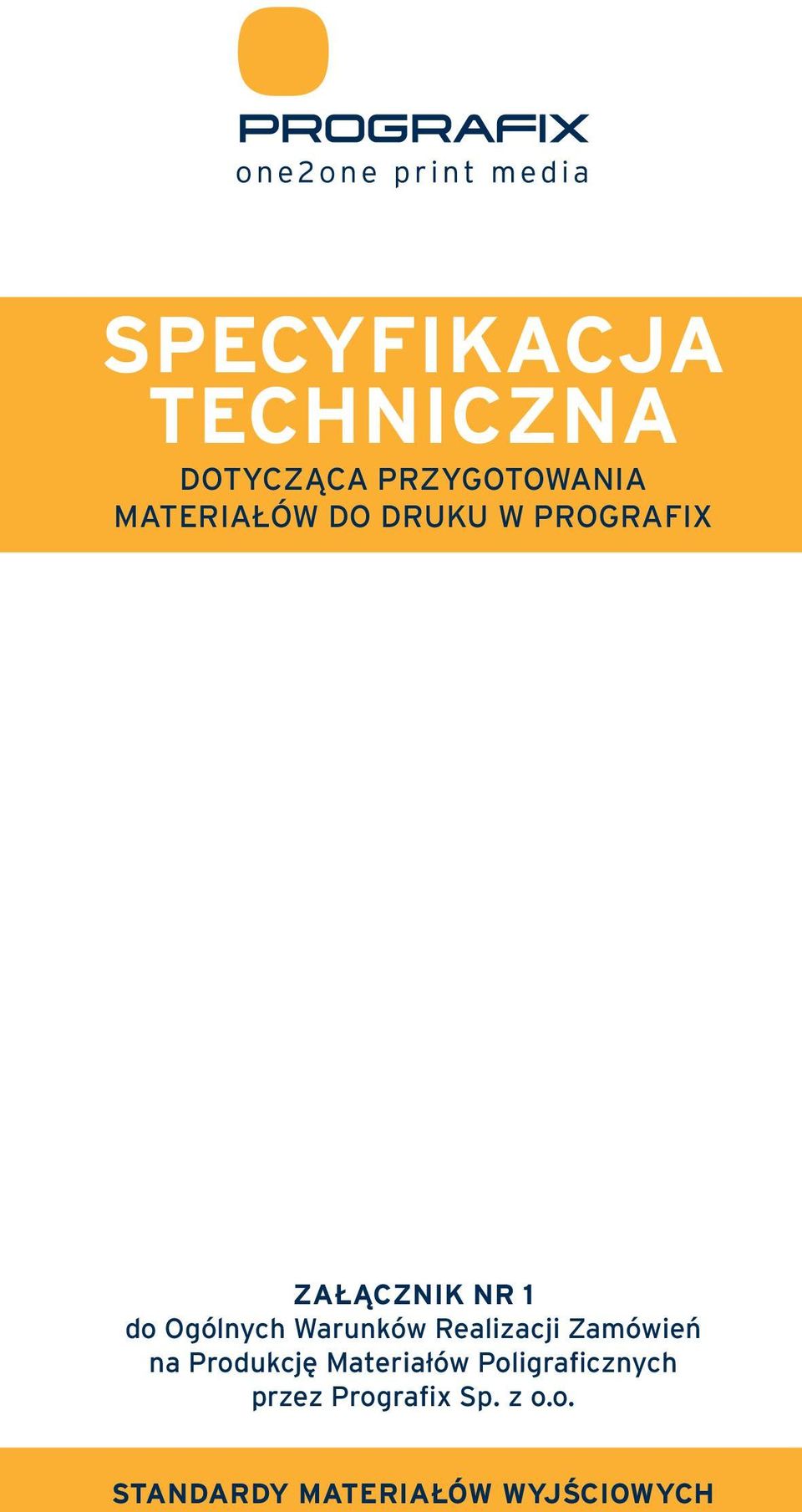

1 Specyfikacja techniczna dotycząca przygotowania materiałów do druku w Prografix Załącznik nr 1 do Ogólnych Warunków Realizacji Zamówień na Produkcję Materiałów Poligraficznych przez Prografix Sp. z o.o. Standardy Materiałów Wyjściowych

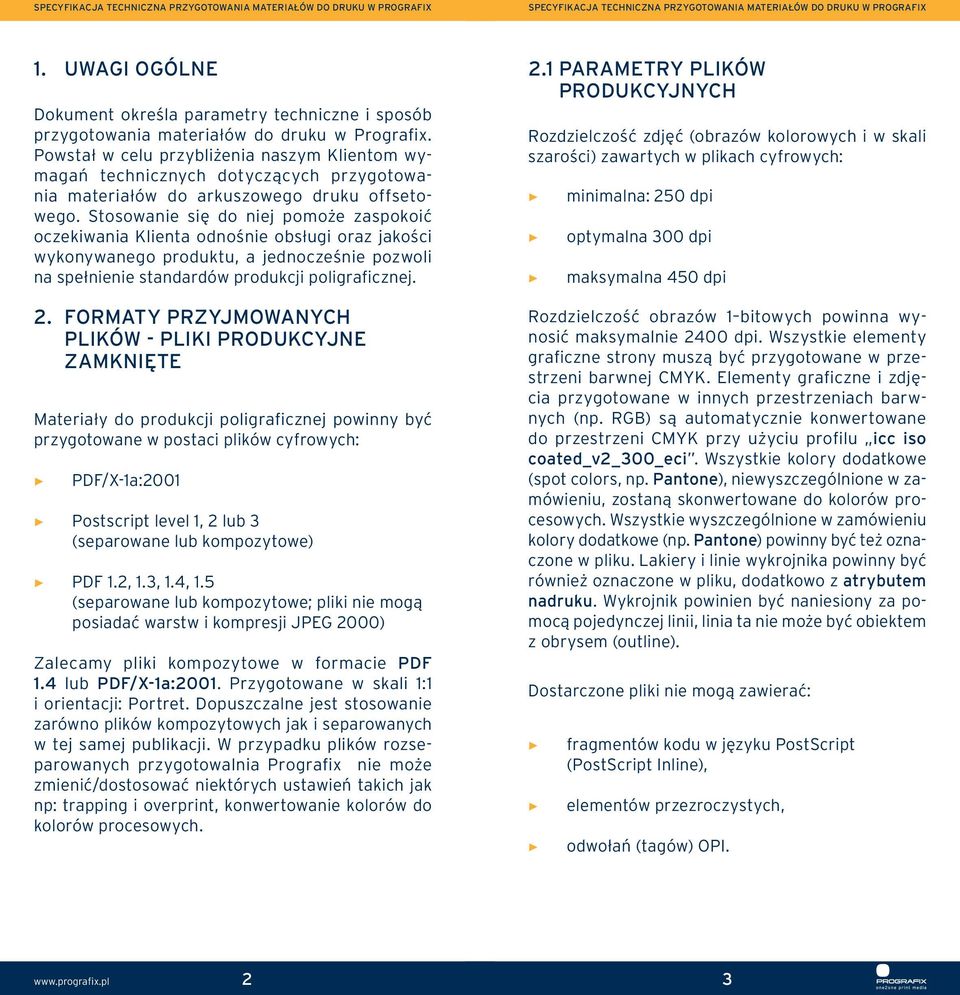

2 1. Uwagi Ogólne Dokument określa parametry techniczne i sposób przygotowania materiałów do druku w Prografix. Powstał w celu przybliżenia naszym Klientom wymagań technicznych dotyczących przygotowania materiałów do arkuszowego druku offsetowego. Stosowanie się do niej pomoże zaspokoić oczekiwania Klienta odnośnie obsługi oraz jakości wykonywanego produktu, a jednocześnie pozwoli na spełnienie standardów produkcji poligraficznej. 2. Formaty Przyjmowanych Plików - pliki produkcyjne zamknięte Materiały do produkcji poligraficznej powinny być przygotowane w postaci plików cyfrowych: PDF/X-1a:2001 Postscript level 1, 2 lub 3 (separowane lub kompozytowe) PDF 1.2, 1.3, 1.4, 1.5 (separowane lub kompozytowe; pliki nie mogą posiadać warstw i kompresji JPEG 2000) Zalecamy pliki kompozytowe w formacie PDF 1.4 lub PDF/X-1a:2001. Przygotowane w skali 1:1 i orientacji: Portret. Dopuszczalne jest stosowanie zarówno plików kompozytowych jak i separowanych w tej samej publikacji. W przypadku plików rozseparowanych przygotowalnia Prografix nie może zmienić/dostosować niektórych ustawień takich jak np: trapping i overprint, konwertowanie kolorów do kolorów procesowych. 2.1 Parametry plików produkcyjnych Rozdzielczość zdjęć (obrazów kolorowych i w skali szarości) zawartych w plikach cyfrowych: minimalna: 250 dpi optymalna 300 dpi maksymalna 450 dpi Rozdzielczość obrazów 1 bitowych powinna wynosić maksymalnie 2400 dpi. Wszystkie elementy graficzne strony muszą być przygotowane w przestrzeni barwnej CMYK. Elementy graficzne i zdjęcia przygotowane w innych przestrzeniach barwnych (np. RGB) są automatycznie konwertowane do przestrzeni CMYK przy użyciu profilu icc iso coated_v2_300_eci. Wszystkie kolory dodatkowe (spot colors, np. Pantone), niewyszczególnione w zamówieniu, zostaną skonwertowane do kolorów procesowych. Wszystkie wyszczególnione w zamówieniu kolory dodatkowe (np. Pantone) powinny być też oznaczone w pliku. Lakiery i linie wykrojnika powinny być również oznaczone w pliku, dodatkowo z atrybutem nadruku. Wykrojnik powinien być naniesiony za pomocą pojedynczej linii, linia ta nie może być obiektem z obrysem (outline). Dostarczone pliki nie mogą zawierać: fragmentów kodu w języku PostScript (PostScript Inline), elementów przezroczystych, odwołań (tagów) OPI. 2 3

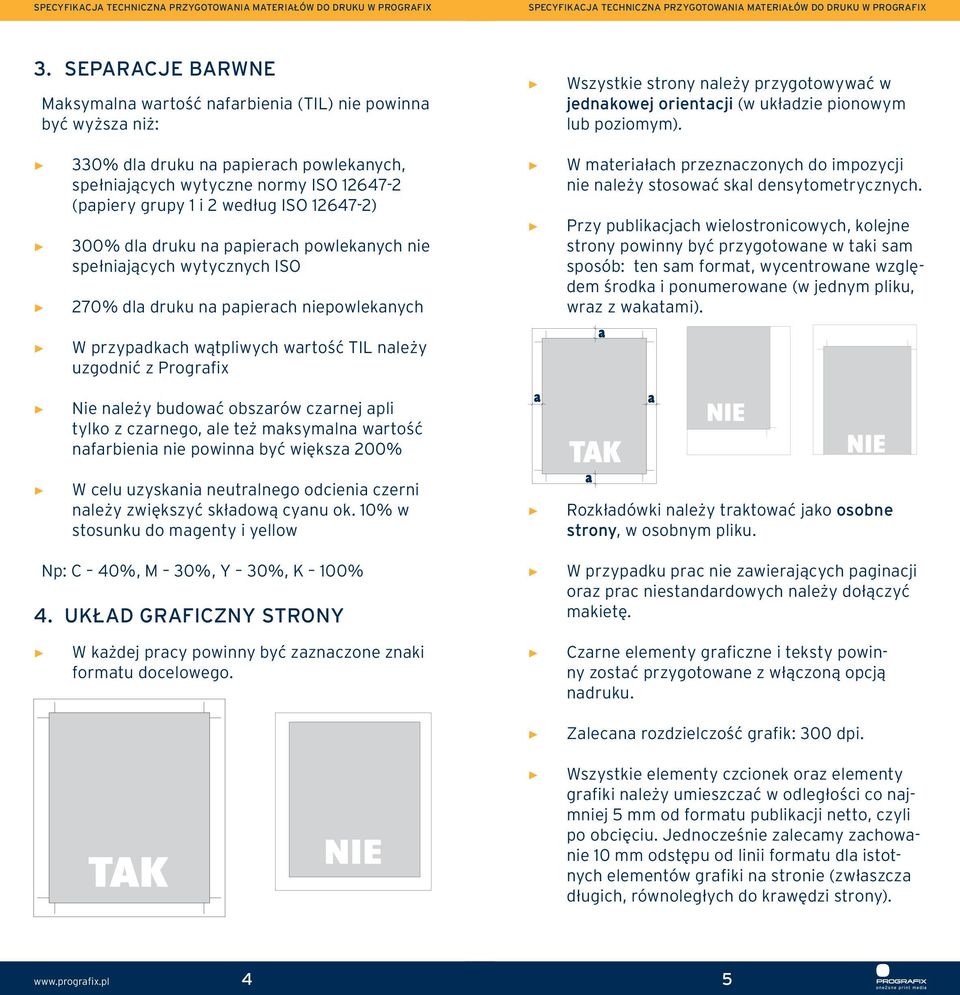

3 3. Separacje Barwne Maksymalna wartość nafarbienia (TIL) nie powinna być wyższa niż: Wszystkie strony należy przygotowywać w jednakowej orientacji (w układzie pionowym lub poziomym). 330% dla druku na papierach powlekanych, spełniających wytyczne normy ISO (papiery grupy 1 i 2 według ISO ) 300% dla druku na papierach powlekanych nie spełniających wytycznych ISO 270% dla druku na papierach niepowlekanych W materiałach przeznaczonych do impozycji nie należy stosować skal densytometrycznych. Przy publikacjach wielostronicowych, kolejne strony powinny być przygotowane w taki sam sposób: ten sam format, wycentrowane względem środka i ponumerowane (w jednym pliku, wraz z wakatami). W przypadkach wątpliwych wartość TIL należy uzgodnić z Prografix Nie należy budować obszarów czarnej apli tylko z czarnego, ale też maksymalna wartość nafarbienia nie powinna być większa 200% W celu uzyskania neutralnego odcienia czerni należy zwiększyć składową cyanu ok. 10% w stosunku do magenty i yellow Rozkładówki należy traktować jako osobne strony, w osobnym pliku. Np: C 40%, M 30%, Y 30%, K 100% 4. Układ Graficzny Strony W przypadku prac nie zawierających paginacji oraz prac niestandardowych należy dołączyć makietę. W każdej pracy powinny być zaznaczone znaki formatu docelowego. Czarne elementy graficzne i teksty powinny zostać przygotowane z włączoną opcją nadruku. Zalecana rozdzielczość grafik: 300 dpi. Wszystkie elementy czcionek oraz elementy grafiki należy umieszczać w odległości co najmniej 5 mm od formatu publikacji netto, czyli po obcięciu. Jednocześnie zalecamy zachowanie 10 mm odstępu od linii formatu dla istotnych elementów grafiki na stronie (zwłaszcza długich, równoległych do krawędzi strony). 4 5

4 Każda strona powinna posiadać minimum 3 mm spad. Fonty powinny zostać załączone (osadzone) w dokumencie PDF. Można także zamienić je na krzywe. Minimalny stopień pisma drukowanego jednym kolorem wynosi: szerokości 0,1 pkt w celu uniknięcia niedokładności pasowania nałożenia kolorów na siebie. W przypadku plików kompozytowych, Klient nie powinien wykonywać zalewek samodzielnie. Jeśli plik nie powinien być zalewkowany, Klient powinien ujać to w zamówieniu. W przypadku plików separowanych drukarnia nie wykonuje zalewkowania - powinien wykonać je Klient. dla krojów jednoelementowych 5 pkt, dla krojów dwuelementowych 6 pkt. Dla oprawy zeszytowej należy uwzględnić zjawisko fizycznego zmniejszania się formatu strony (z powodu grubości grzbietu). Minimalny stopień pisma drukowanego więcej niż 1 kolorem lub w kontrze wynosi: dla krojów jednoelementowych 8 pkt, dla krojów dwuelementowych 10 pkt. Najmniejsza dopuszczalna grubość linii to 0,1 pkt. Cieńsze linie zostaną pogrubione do 0,1 pkt. Linie wykonane w kontrze lub w więcej niż jednym kolorze powinny mieć grubość nie mniejszą niż 0,5 pkt. Czarne teksty powyżej 20 pkt mogą być wykonywane z 4 kolorów. Czarne teksty o wielkści mniejszej lub równej 20 pkt na kolorowym tle powinny być nadrukowane na tło (overprint). Czarne teksty na kolorach metalicznych, nie są nadrukowywane, należy zastosować wybranie (knockout). Przygotowalnia Prografix domyślnie stosuje zalewki (trapping) dla plików kompozytowych o Przygotowalnia Prografix koryguje na etapie montażu położenie stron, kompensując efekt grubości grzbietu. Korekta jest wyliczana wyłącznie w oparciu o gramaturę papieru. Powoduje to zabranie obrazu wzdłuż lini grzbietu, tym więcej im pagina jest bliższa środka egzemplarza. W takich przypadkach zakłada się automatycznie, że układ/projekt strony pozwala na tę operację. W przypadku prac szytych zeszytowo liczba stron musi być podzielna przez 4. W nazwie pliku nie wolno umieszczać znaków narodowych (np. polskich Ąą ), oraz znaków specjalnych (*, /,!, itp.). Dopuszczalne jest tylko zastosowanie znaków alfanumerycznych ASCII oraz znaku podkreślenia _. 4.1 Wersje - Versioning Pages Poprawne przygotowanie pracy zawierającej wersje (np. mutacje językowe), mające być drukowane jako częściowa wymiana formy drukowej (np. zmiana tylko czarnej płyty) wymaga indywidualnego uzgodnienia. W celu stworzenia plików o identycznej grafice ale z 6 7

5 kilkoma wersjami językowymi lub adresowymi, należy zastosować się do poniższych zaleceń: Grafika główna wspólna dla wszystkich wersji, przygotowana w kolorach CMYK. Tekst zmienny wersji językowej lub adresu oznaczony kolorem dodatkowym (specjalnym). Kolor taki może mieć dowolne krycie, (tinta %), ale składać się może tylko z jednej barwy triadowej na przykład K-100 %. Stosować można również typowe kolory specjalne PANTONE. W przypadku nakładania się tekstów zmiennych na grafikę główną konieczne jest zastosowanie opcji nadrukowania (overprint). Zawsze jednak należy mieć na uwadze, iż składowe na nadrukowanym tekście będą różne w zależności od podłoża, co owocować może przebarwieniami. W pliku ze zmiennym tekstem należy stosować tylko jeden kolor dodatkowy, dla wszystkich tekstów. Pliki ze zmiennym tekstem nie mogą zawierać przezroczystych obiektów oraz obrysów obiektów (widocznych w podglądzie szkieletowym). + = 4.2 Oznaczenia operacji introligatorskich/specjalnych w plikach Operacja krojenia użytków do formatu netto odbywa się wg automatycznie generowanych, standardowych znaczników cięcia. Inne operacje introligatorskie/specjalne typu falcowanie, perforacja, bigowanie, wykrawanie wykrojnikiem, tłoczenie, klejenie, wiercenie otworów należy oznaczać w plikach wg poniższej legendy. Operacje uszlechetniające druk typu lakierowanie, hot stamping oznaczamy dowolnym 100% kolorem spotowym z opcją nadruku. Legenda: linia perforacji linia falcowania linia noża na wykr. znacznik wiercenia klejenie na gorąco klejenie na zimno linia bigu na wykr. 5. Generowanie Plików PDF personalizacja Jan Kowalski tłoczenie W przypadku prac nie zawierających efektów specjalnych (cienie, przezroczystości, etc.) akceptowalny jest eksport do plików PDF bezpośrednio z programów graficznych. Zaleca się aby pliki były zgodne z wersją 1.4 PDF. W przypadku skomplikowanych prac, zawierających efekty specjalne, zalecane są pliki generowane programem Adobe Acrobat Distiller od wersji 5.0 wzwyż. Właściwe ustawienia opcji druku do pliku postsciptowego z aplikacji Adobe oraz ich destylacji w programie Distiller dostępne są w Przygotowalni Prografix. Baza CMYK - wspólna dla wszystkich wersji. Tekst zmienny wersji językowej lub adresu oznaczony kolorem dodatkowym. Efekt końcowy uzyskany po nałożeniu tekstu zmiennego na grafikę główną. Preferowany przez CtP sterownik drukarki postscriptowej to dostępny z poziomu aplikacji Adobe Adobe PDF. 8 9

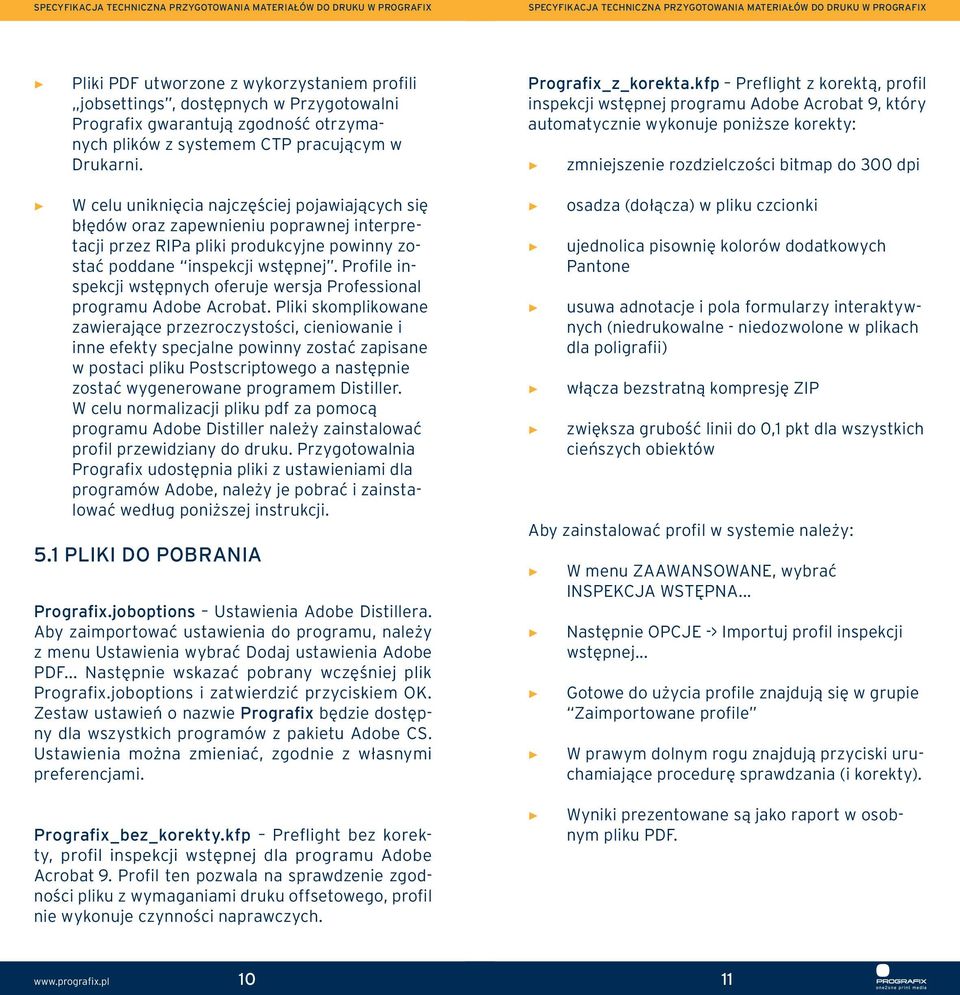

6 Pliki PDF utworzone z wykorzystaniem profili jobsettings, dostępnych w Przygotowalni Prografix gwarantują zgodność otrzymanych plików z systemem CTP pracującym w Drukarni. Prografix_z_korekta.kfp Preflight z korektą, profil inspekcji wstępnej programu Adobe Acrobat 9, który automatycznie wykonuje poniższe korekty: zmniejszenie rozdzielczości bitmap do 300 dpi W celu uniknięcia najczęściej pojawiających się błędów oraz zapewnieniu poprawnej interpretacji przez RIPa pliki produkcyjne powinny zostać poddane inspekcji wstępnej. Profile inspekcji wstępnych oferuje wersja Professional programu Adobe Acrobat. Pliki skomplikowane zawierające przezroczystości, cieniowanie i inne efekty specjalne powinny zostać zapisane w postaci pliku Postscriptowego a następnie zostać wygenerowane programem Distiller. W celu normalizacji pliku pdf za pomocą programu Adobe Distiller należy zainstalować profil przewidziany do druku. Przygotowalnia Prografix udostępnia pliki z ustawieniami dla programów Adobe, należy je pobrać i zainstalować według poniższej instrukcji. 5.1 Pliki Do Pobrania Prografix.joboptions Ustawienia Adobe Distillera. Aby zaimportować ustawienia do programu, należy z menu Ustawienia wybrać Dodaj ustawienia Adobe PDF... Następnie wskazać pobrany wczęśniej plik Prografix.joboptions i zatwierdzić przyciskiem OK. Zestaw ustawień o nazwie Prografix będzie dostępny dla wszystkich programów z pakietu Adobe CS. Ustawienia można zmieniać, zgodnie z własnymi preferencjami. osadza (dołącza) w pliku czcionki ujednolica pisownię kolorów dodatkowych Pantone usuwa adnotacje i pola formularzy interaktywnych (niedrukowalne - niedozwolone w plikach dla poligrafii) włącza bezstratną kompresję ZIP zwiększa grubość linii do 0,1 pkt dla wszystkich cieńszych obiektów Aby zainstalować profil w systemie należy: W menu ZAAWANSOWANE, wybrać INSPEKCJA WSTĘPNA... Następnie OPCJE -> Importuj profil inspekcji wstępnej... Gotowe do użycia profile znajdują się w grupie Zaimportowane profile W prawym dolnym rogu znajdują przyciski uruchamiające procedurę sprawdzania (i korekty). Prografix_bez_korekty.kfp Preflight bez korekty, profil inspekcji wstępnej dla programu Adobe Acrobat 9. Profil ten pozwala na sprawdzenie zgodności pliku z wymaganiami druku offsetowego, profil nie wykonuje czynności naprawczych. Wyniki prezentowane są jako raport w osobnym pliku PDF

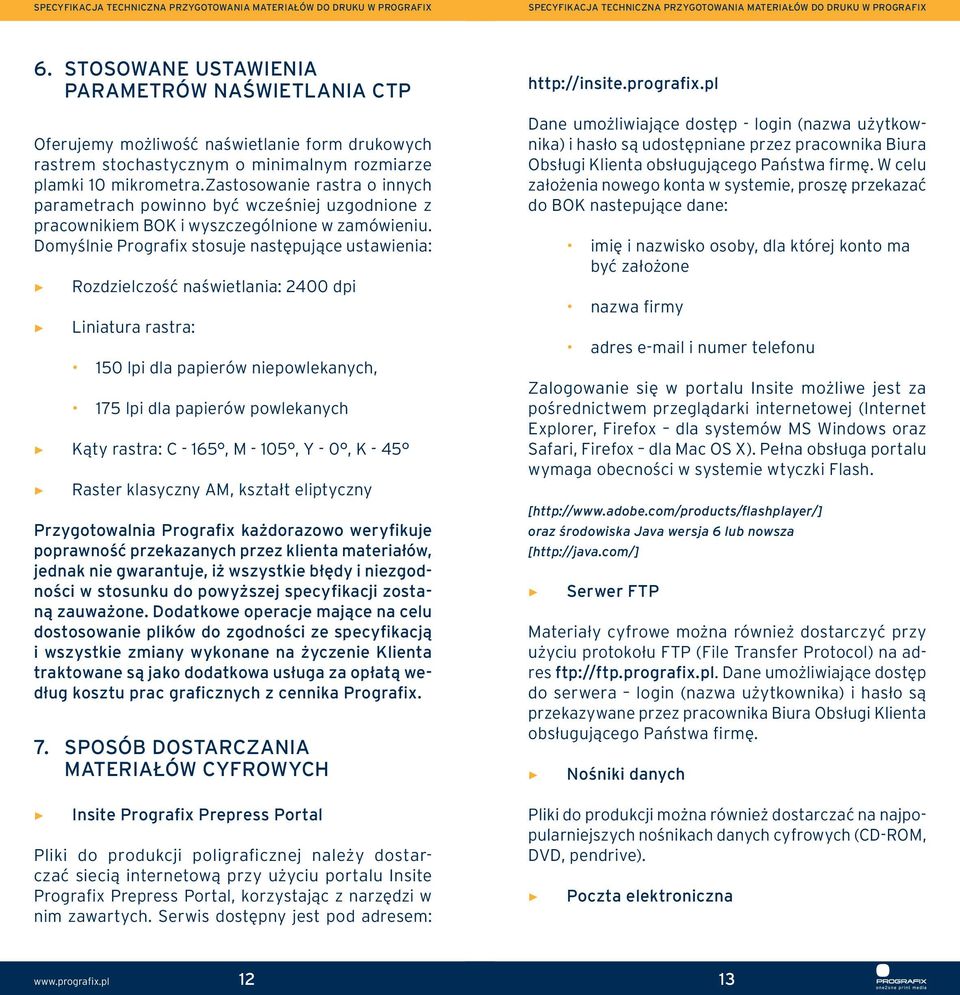

7 6. Stosowane Ustawienia Parametrów Naświetlania CtP Oferujemy możliwość naświetlanie form drukowych rastrem stochastycznym o minimalnym rozmiarze plamki 10 mikrometra.zastosowanie rastra o innych parametrach powinno być wcześniej uzgodnione z pracownikiem BOK i wyszczególnione w zamówieniu. Domyślnie Prografix stosuje następujące ustawienia: Rozdzielczość naświetlania: 2400 dpi Liniatura rastra: 150 lpi dla papierów niepowlekanych, 175 lpi dla papierów powlekanych Kąty rastra: C - 165, M - 105, Y - 0, K - 45 Raster klasyczny AM, kształt eliptyczny Przygotowalnia Prografix każdorazowo weryfikuje poprawność przekazanych przez klienta materiałów, jednak nie gwarantuje, iż wszystkie błędy i niezgodności w stosunku do powyższej specyfikacji zostaną zauważone. Dodatkowe operacje mające na celu dostosowanie plików do zgodności ze specyfikacją i wszystkie zmiany wykonane na życzenie Klienta traktowane są jako dodatkowa usługa za opłatą według kosztu prac graficznych z cennika Prografix. 7. Sposób dostarczania materiałów cyfrowych Insite Prografix Prepress Portal Pliki do produkcji poligraficznej należy dostarczać siecią internetową przy użyciu portalu Insite Prografix Prepress Portal, korzystając z narzędzi w nim zawartych. Serwis dostępny jest pod adresem: Dane umożliwiające dostęp - login (nazwa użytkownika) i hasło są udostępniane przez pracownika Biura Obsługi Klienta obsługującego Państwa firmę. W celu założenia nowego konta w systemie, proszę przekazać do BOK nastepujące dane: imię i nazwisko osoby, dla której konto ma być założone nazwa firmy adres i numer telefonu Zalogowanie się w portalu Insite możliwe jest za pośrednictwem przeglądarki internetowej (Internet Explorer, Firefox dla systemów MS Windows oraz Safari, Firefox dla Mac OS X). Pełna obsługa portalu wymaga obecności w systemie wtyczki Flash. [ oraz środowiska Java wersja 6 lub nowsza [ Serwer FTP Materiały cyfrowe można również dostarczyć przy użyciu protokołu FTP (File Transfer Protocol) na adres ftp://ftp.prografix.pl. Dane umożliwiające dostęp do serwera login (nazwa użytkownika) i hasło są przekazywane przez pracownika Biura Obsługi Klienta obsługującego Państwa firmę. Nośniki danych Pliki do produkcji można również dostarczać na najpopularniejszych nośnikach danych cyfrowych (CD-ROM, DVD, pendrive). Poczta elektroniczna 12 13

8 Pliki można przesyłać em do pracownika Biura Obsługi Klienta. Maksymalna wielkość a z załącznikami wynosi 10 MB. 7.1 Zatwierdzanie druku i materiały wzorcowe Wszystkie materiały do druku w Prografix muszą być jednoznacznie potwierdzone (zatwierdzone/zaakceptowane). Zatwierdzanie materiałów dokonywane jest za pośrednictwem systemu Kodak Insite. Jeśli Klient woli zatwierdzić druk na podstawie ozalidów (wydruk cyfrowy z impozycji) lub makiety, powinien zachować otrzymane wydruki w celu ewentualnej reklamacji druku. Zatwierdzenie otrzymanych ozalidów powinno być przesłane em lub poprzez Insite. Istnieje również możliwość zatwierdzenia druku przez , jednak w tym przypadku Prografix nie ponosi odpowiedzialności za błędy rastrowania plików w procesie przygotowania druku. Zalecane jest dołączanie proofa kontraktowego do każdej strony. Proofy kontraktowe powinny być wykonywane po ostatniej korekcie plików przekazanych do druku. Do wykonania proofa kontraktowego należy zastosować profil ICC uzyskany z BOK Prografix. Na każdym proofie kontraktowym musi być podany: Ze względu na niedoskonałości druku offsetowego, odbitka kontraktowa może nie oddawać w 100% barw uzyskanych na arkuszu. Zależne jest to przede wszystkim od rodzaju danej barwy oraz ułożeniu poszczególnych barw na arkuszu drukarskim. W przypadku akceptacji druku przez Klienta, materiałem wzorcowym staje się arkusz drukarski zaakceptowany i podpisany przez Klienta, z zachowaniem toleracji określonej w Normie ISO Kontrola poprawności odwzorowania kolorów Pantone odbywa się przez porównanie druku z wzorcową próbką Pantone a. Druki z wcześniejszych edycji nie stanowią odbitki kontraktowej, a mogą jedynie stanowić odniesienie dla drukarza. Stosowanie tego rodzaju materiału wzorcowego wiąże się z możliwością uzyskania odmiennej kolorystyki z powodu braku informacji o sposobie przygotowania materiałów i procesu drukowania, odmiennego ułożenia danego użytku na arkuszu oraz różnic wynikających ze zmiany barwy papieru i farb drukarskich w czasie. Druki uszlachetniane następnie lakierami UV lub foliowane mogą zmieniać swoją barwę w stosunku do odbitek kontraktowych. nazwa pliku, numer strony, data wykonania proofa oraz nazwa zastosowanego profilu icc. Na każdym proofie kontraktowym musi sie również znajdować pasek kontrolny Ugra/FOGRA. Brak opisu lub paska uniemożliwia wykorzystanie proofa kontraktowego jako materiału wzorcowego w drukarni. Proof kontraktowy powinien być podpisany przez Klienta

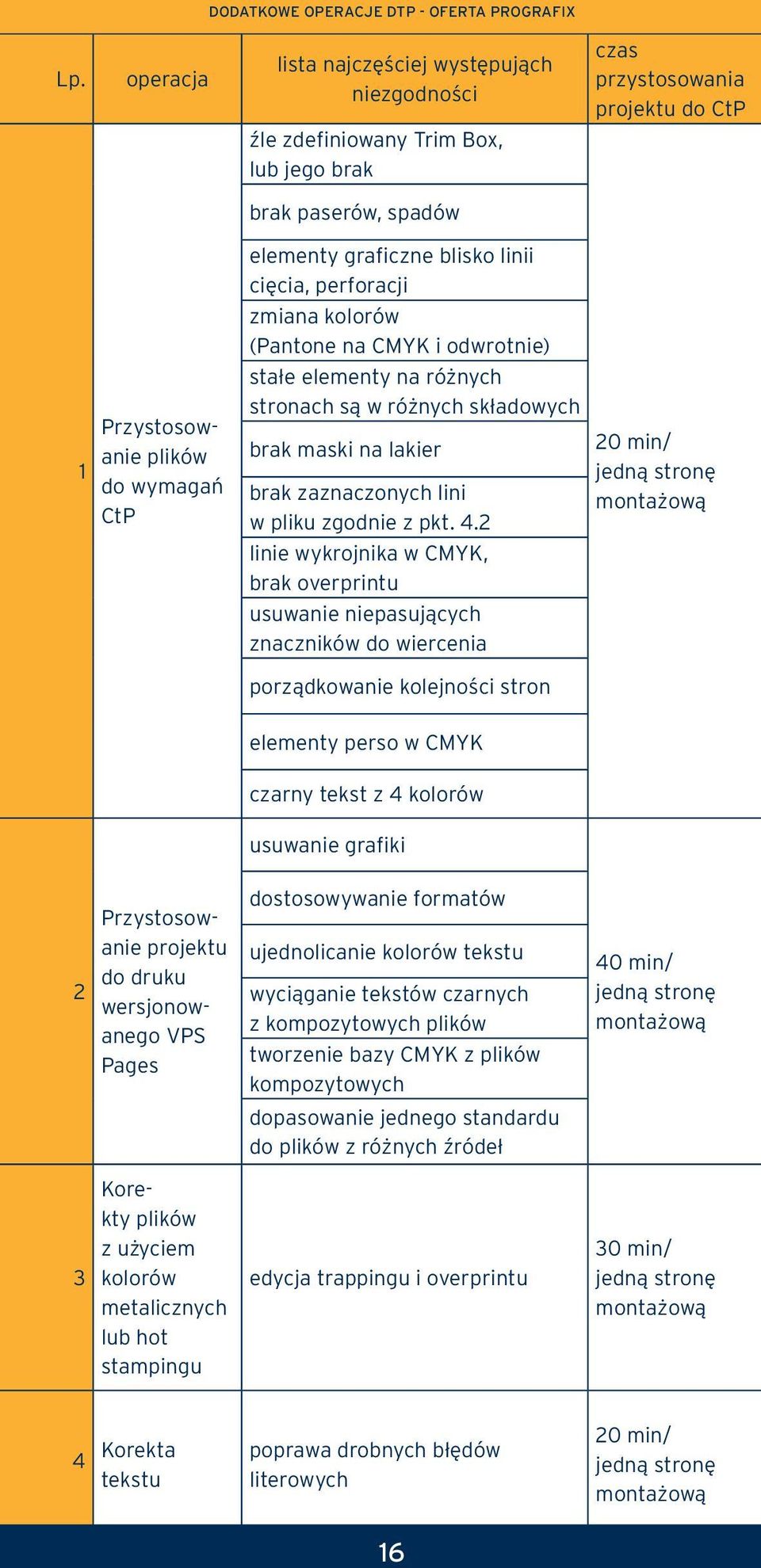

9 Dodatkowe operacje DTP - oferta Prografix Lp. operacja lista najczęściej występująch niezgodności źle zdefiniowany Trim Box, lub jego brak czas przystosowania projektu do CtP brak paserów, spadów 1 Przystosowanie plików do wymagań CtP elementy graficzne blisko linii cięcia, perforacji zmiana kolorów (Pantone na CMYK i odwrotnie) stałe elementy na różnych stronach są w różnych składowych brak maski na lakier brak zaznaczonych lini w pliku zgodnie z pkt. 4.2 linie wykrojnika w CMYK, brak overprintu usuwanie niepasujących znaczników do wiercenia 20 min/ jedną stronę montażową porządkowanie kolejności stron 2 3 Przystosowanie projektu do druku wersjonowanego VPS Pages Korekty plików z użyciem kolorów metalicznych lub hot stampingu elementy perso w CMYK czarny tekst z 4 kolorów usuwanie grafiki dostosowywanie formatów ujednolicanie kolorów tekstu wyciąganie tekstów czarnych z kompozytowych plików tworzenie bazy CMYK z plików kompozytowych dopasowanie jednego standardu do plików z różnych źródeł edycja trappingu i overprintu 40 min/ jedną stronę montażową 30 min/ jedną stronę montażową 4 Korekta tekstu poprawa drobnych błędów literowych min/ jedną stronę montażową
