1 ELEKTRONICZNA WKŁADKA CYLINDRYCZNA Instrukcja Obsługi OSTRZEŻENIA Administratora Produkt został skonfigurowany kodem administratora Dla celów bezpieczeństwa zaleca się zmianę kodu. Po zmianie kodu, wpisz go w poniższym formularzu w celu zapamiętania (patrz programowanie i używanie elektronicznej wkładki cylindrycznej). Błędne wprowadzenie kodu administratora uniemożliwi zarządzanie kodami. Administratora 2 do 8 znaków Kształt walca Urządzenie to może być umieszczone w zamku z wkładką cylindryczną zgodną z europejskim profilem (DIN1821). Sprawdź wymiary zamka Wersja standardowa: Środkowa wkładka do drzwi o grubości od: mm a 0mm. 0 Wersja specjalna: Środkowa wkładka do drzwi o grubości od mm do 82mm. Cylindryczna wkładka asymetryczna (Prawostronna i Lewostronna). 1mm min Jeśli wymiary twojego zamka nie mieszczą się w przedstawionym zakresie skontaktuj się ze wsparciem technicznym firmy. 2mm min

2 Komponenty elektroniczej wkładki cylindryczej Obudowa zewnętrzna (1szt) Pokrętła blokowania/odblokowania (2szt) 2 Obudowa wewnętrzna (1szt) 7 Osłona wtyczki wspomagającej (1szt) Elektroniczna wkładka cylindryczna (1szt) 8 Osłona baterii (1szt) Śruba boczna (1szt) 9 Pojemnik na baterie (1szt) 0 Wkręt do mocowania obudowy (2szt). Baterie AA (nie uwzględnione w zestawie) 11 Wkręt mocujący Mx70 (brak w zestawie) Potrzebne narzędzia Nie należy używać narzędzi elektycznych i

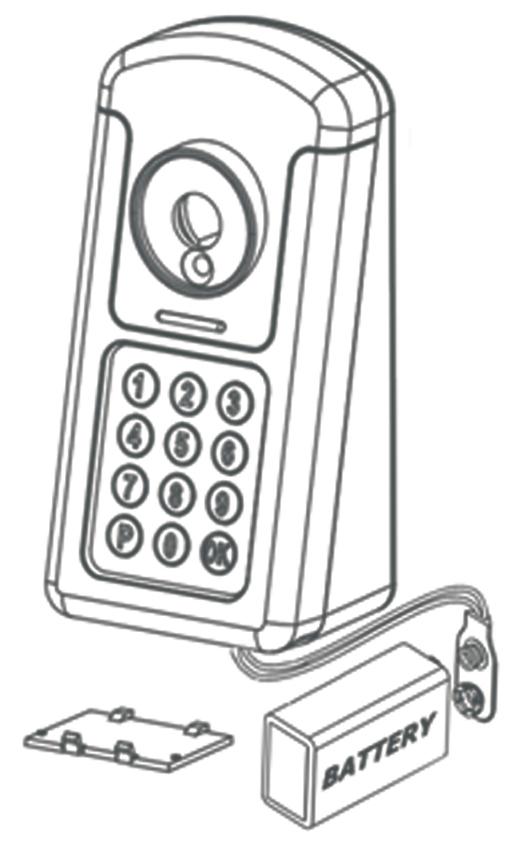

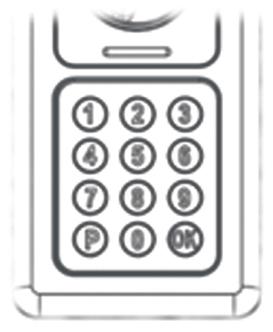

3 Opis urządzenia Sygnalizaja świetlna Opis Kolor zielony ciągły Aktualny kod dostępu Kolor zielony przerywany Kolor czerwony ciągły Kolory czerwony i zielony migające na przemian Działanie właściwe Działanie niewłaściwe Niski poziom baterii Przycisk blokujący Dodatkowa blokada Strefa numeryczna Przycisk zatwierdzający Programowanie Podwójna blokada: uruchomienie tej funkcji blokuje dostęp użytkowników z zewnątrz, z wyjątkiem administratora. Opis techniczny Do 0 różnych kodów dostępu, w tym kod administratora; Jeden tymczasowy kod użytkownika; Dodatkowa blokada przed dostępem użytkowników z zewnątrz (z wyjątkiem administratora); Alarm dźwiękowy na wypadek dewastacji; Tymczas blokada systemu ( minut) po pięciokrotnym wprowadzeniu błędnego kodu dostępu; Wkładka cylindryczna wykonana w sposób utrudniający przewiercenie; Alarm sygnalizujący niski poziom baterii; Zewnętrzna wtyczka na baterię 9V jako zasilanie wspomagające na wypadek wyczerpania baterii podstawowych; Zasilanie na baterie AA; Zakres temperatury pracy: - C do 0 C; Okres użytkowania: do razy w temperaturze 20 C przy użyciu baterii litowych lub ok lata; Niski pobór mocy: 22μA; Natężenie prądu: 80mA. 7 Zasilanie wspomagające baterię 9V 0 UWAGA: Aby skorzystać z dodatkowej wtyczki zdjąć pokrywę 7 i włożyć baterię 9V w prawidłowej pozycji.

4 UWAŻNIE ŚLEDZIĆ KR PO KRU INSTRUKCJE INSTALACJI USUNIĘCIE OMBY GWARANCYJNEJ USUWANIE ISTNIEJĄCEJ WKŁADKI Read instructions before removal Plomba gwarancyjna gwarantuje właściwe działanie produktu dostarczonego do użytkownika. Jeżeli produkt jest uszkodzony skontaktuj się z lokalnym biurem. Po usunięciu plomby produkt nie podlega reklamacji. Krok 1: Odkręć boczną śrubę. Krok 2: Usuń istniejącą wkładkę. UWAGA: Przekręć klucz do pozycji umożliwiającej usunięcie cylindra. WYBIERANIE ELEKTRONICZNEJ B WKŁADKA CYLINDRYCZNA ASYMETRYCZNA A WKŁADKA CYLINDRYCZNA SYMETRYCZNA Drzwi prawostronne Dzwi lewostronne 0 Włoż wkładkę cylindryczną w otwór zamka, w takiej pozycji, aby strzałki "OPEN" (otwórz) były skierowane w stronę zawisów. UWAGA - Odnosnie wkładki cylindrycynej asymetrycynej przejdż do punktu B. Umieśc wkładk ę cylindryczną kierując krótszą częśc asymetrii w stronę drzwi.

5 MONTOWANIE WKŁADKI W ZAMKU ZAKŁADNIE ZEWNĘRZNEJ OBUDOWY 1 Krok 1: Włóż wkładkę do zamka drzwi w odpowiedniej pozycji (patrz punkt ). Krok 2: Wkręć śrubę boczną. UWAGA: Nie dokręcaj całkowicie śruby, aby obudowy 1 i 2 były w stanie domknąć idealnie drzwi. Bolce komunikacyjne Krok 1: Połącz obudowę 1 z wkładką, od zewnętrznej strony drzwi. Krok 2: Zamocuj obudowę 1 przy pomocy śruby. UWAGA: Jeżeli obudowa 1 nie montuje się lekko, upewnij się czy bolce komunikacyjne są ułożone w jednej linii z łącznikiem wkładki. ZAKŁADNIE WEWNĘRZNEJ OBUDOWY MONTAŻ / WYMIANA BATERII 7 Wgłębienie Pozycja pionowa UP 8 11 Krok 1: Połącz obudowę 2 z wkładką. Bolec zamykający Krok 2: Zamocuj obudowę 2 przy pomocy śruby. Krok alternatywny: w celu zamocowania na drzwiach wewnętrznej obudowy 2 użyj wkrętu 11 (brak w zestawie). UWAGA: Jeżeli obudowa nie montuje się lekko, sprawdź bolce komunikacyjne (patrz poprzedni krok) oraz sprawdź czy sworzeń wkładki jest w pozycji pionowej do osi cewki i pasuje do wgłębienia. Korok 1 Usuń obudowę 8. Krok 2 Włóż / usuń uchwyt na baterie 9 zgodnie z oznaczeniem UP. Krok Umieść baterie AA w uchwycie baterii 9. Krok Włóż uchwyt baterii 9 w obudowę 2 zgodnie z oznaczeniem UP. Krok Umieść pokrywę 8 w obudowie 2. UWAGA: Zwróć uwagę na biegunowość baterii. Umieść baterie w pozycji pokazanej na pojemniku na baterie 9.

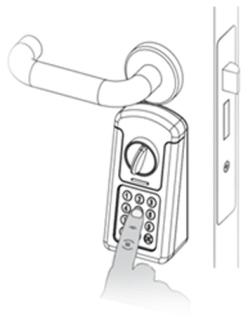

6 8 PRÓBA DZIAŁANIA PRÓBA DZIAŁANIA (CD.) 9 Wskaźnik świetlny Naciśnij. Jeżeli wskaźnik świetlny zapali się na czerwono na 2 sekundy, możesz pominąć następny krok. W przeciwnym wypadku, zdejmij obudowy 1 i 2 i zacznij ponownie od kroku. Jeżeli problem będzie się utrzymywał, sprawdź położenie baterii i/lub czy bolce komunikacyjne są dopasowane do wkładki. Załóż pokrętło na sworzniu wkładki, bez całkowitego jego montażu, i sprawdź czy nie można przekręcić go w kierunku otwierania. Jeżeli nie, wciśnij pokrętło całkowicie aż poczujesz kliknięcie. W przeciwnym wypadku sprawdź poprzednie kroki, grubość drzwi i czy wymiary zamka mieszczą się w przedstawionym zakresie, a także czy wkładka jest dobrze dopasowana (punkt ). CZYNNOŚCI KOŃCOWE PRÓBA KOŃCOWA Krok 1: pokrętło na sworzeń wkładki aż usłyszysz kliknięcie. Sprawdź czy obydwie obudowy 1 i 2 przylegają ściśle do drzwi oraz pokrętła pasują właściwie Krok 2: Dokręć całkowicie boczną śrubę. Wprowadź kod 1278 i naciśnij. Sprawdź czy wskaźnik świetlny zapalił się na zielono i czy możliwe jest przekręcenie pokrętła w kierunku otwierania. W wewnętrznej obudowie 2, naciśnij klucz odblokowujący i sprawdź czy możesz przekręcić pokrętło w kierunku otwierania.

7 12 KODY DOSTĘPU REJESTRACJA KODÓW DOSTĘPU Administratora: kod umożliwiający dostęp do wszystkich funkcji i trybów programowania elektronicznej wkładki, równocześnie może być używany jako kod dostępu. UŻYTKOWNIK KOD DOSTĘPU 2 do 8 znaków Użytkownika: kod dostępu, który nie pozwala na programowanie wkładki oraz otwieranie drzwi w przypadku gdy jest aktywna podwójna blokada. CU 2 do 8 znaków Tymaczasowy kod Użytkownika: jest aktywowany przez wprowadzenie kodu administratora. Kiedy jest aktywny działa jak kod użytkownika. Przestaje działać po ponownym wprowadzeniu kodu administratora. CUT 2 do 8 znaków 09 UWAGA: UTYLIZOWAĆ ZGODNIE Z LALNYMI I KRAJOWYMI PRZEPISAMI I REGULACJAMI PRAWNYMI.

8 PROGRAMOWANIE I UŻYWANIE ELEKTRONICZNEJ WKŁADKI CYLINDRYCZNEJ PROGRAMOWANIE ZMIANA KODU ADMINISTRATORA KOLEJNOŚĆ CZYNNOŚCI Powtórz Nowy kod dioda zacznie migać Administratora nowy kod P P P P DODAWANIE NOWEGO KODU UŻYTKOWNIKA Powtórz Nowy kod dioda zacznie migać Administratora nowy kod P CU CU do dioda zacznie migać Administratora USUWANIE ISTNIEJĄCEGO usunięcia KODU UŻYTKOWNIKA P CU MODYFIKACJA Nowy kod dioda zacznie migać Administratora TYMCZASOWEGO KODU UŻYTKOWNIKA P CUT P RESET dioda zacznie migać Administratora (USUNIĘCIE WSZYSTKICH ZAREJESTROWANYCH KODÓW) P P P FUNKCJE PROCEDURY WŁĄCZANIE DODATKOWEJ BLADY przytrzymaj aż czerwona dioda mignie razy WYŁĄCZANIE DODATKOWEJ BLADY 1x Zielony WYŁĄCZANIE DODATKOWEJ BLADY WYŁĄCZANIE CZASOWEGO KODU UŻYTKOWNIKA P x Zielony ODBLOWYWANIE (PO PRÓBACH WPISANIA ZŁEGO KODU) LUB LUB CZEKAJ MINUT ODBLOWYWANIE Z ZEWNĄTRZ LUB CU LUB Jeśli możliwe CUT sekundy * OBLOWYWANIE Z WEWNĄTRZ sekundy * BLOWANIE Z WEWNĘTRZNEJ LUB ZEWNĘTRZNEJ STRONY * * Po odblokowaniu kodu czas na otwarcie drzwi wynosi sekundy. Po tym czasie zamek blokuje się automatycznie. Liczba obrotów gałki, dzięki którym można zablokować lub odblokować drzwi zależy od typu zamontowanego zamka i może wynosić jeden lub dwa obroty. Po przekręceniu pokrętła upewnij się, że znajduje się ono w pozycji pionowej, co jest sygnalizowane poprzez kliknięcie. Jeżeli nie umieścisz pokrętła w tej pozycji drzwi mogą pozostać otwarte.

9 ROZWIĄZYWANIE PROBLEMÓW PROBLEM SYGNALIZACJA OPIS Rozwiązanie SYSTEM NIE POTWIERDZA WPISANEGO KODU - Wprowadzony kod jest nieprawidłowy - Wprowadź poprawny kod - Masz prób zanim system zostanietymczasowo zablokowany NIE JEST MOŻLIWA ZMIANA KODU ADMINISTRATORA - administratora wprowadzony początkowo jes nieprawidłowy - Ponownie wprowadzony nowy kod dostępu nie odpowiada pierwszemu wprowadzonemu kodowi - Uruchom ponownie transakcję zmiany kodu UŻYTKOWNICY NIE MOGĄ UZYSKAĆ DOSTĘPU Z ZEWNĄTRZ - Użytkownicy nie mają uprawnień do otwierania drzwi (podwójnie zablokowane) - System jest zablokowany ze względu na wpisanie razy błędnego kodu - Wpisz kod administratora celem odblokowania - Poczekaj minut i spróbuj ponownie ZMIENNA SYGNALIZACJA ŚWIETLNA: CZERWONA LUB ZIELONA CZERWONY I ZIELONY MIGAJĄCE NAPRZEMIENNIE / BRZĘCZYK - Niski poziom naładowania baterii UWAGA: Po sygnalizacji o niskim poziomie baterii przybliżona ilość otwarcia drzwi 200 razy - Wymień baterie NIE JEST MOŻLIWE DODANIE NOWEGO KODU UŻYTKOWNIKA - System osiągnął limit wprowadzania kodów - Zaproponowany kod już istnieje - administratora jest nieprawidłowy - Usuń jeden lub więcej. kodów i spróbuj ponownie NIE JEST MOŻLIWE USUNIĘCIE KODU UŻYTKOWNIKA - Wprowadzony przez użytkownika kod nie istnieje - administratora jest nieprawidłowy - Sprawdź czy wprowadzony kod jest prawidłowy - Wprowadź kod administratora NIE JEST MOŻLIWA MODYFIKACJA TYMCZASOWEGO KODU UŻYTKOWNIKA - Wprowadzony przez użytkownika kod już istnieje - administratora jest nieprawidłowy - Sprawdź czy kod administratora jest prawidłowy - Wpisz inny kod użytkownika NIE MOŻNA OBRÓCIĆ PRĘTŁA DO POZYCJI OTWARTE - Pokrętło nie jest w pozycji pionowej i blokuje elektromagnetyczny wał - Baterie są wyczerpane - Sprawdź położenie pokrętła - Wstaw dodatkowe baterie 9V (patrz strona ) SYSTEM NIE PRZYJMUJE KODÓW LUB ŚWIECI SIĘ ŚWIATŁO OSTRZEGAWCZE - Baterie wyczerpane - Włóż nowe baterie - Jeżeli jesteś na zewnątrz użyj pomocniczego złącza do podłączenia 9V (patrz strona ) 11 WANDALIZM I USZKODZENIA ZEWNĘTRZNEJ OBUDOWY Jeżeli obudowa jest zdjęta, system generuje sygnał dźwiękowy z przerwami przez minut. Jeśli wkładka nie jest uszkodzona, można wstawić nową obudowę zewnętrzną i korzystać z istniejącego systemu. Zdejmij uszkodzoną obudowę Załóż nową obudowę Poczekaj 0s
