CLACK PARALLEL EI PŁYTKA EI - 4 PRZYCISKI WERSJA SOFTWARE 616.6
|
|
- Kacper Chmiel
- 8 lat temu
- Przeglądów:
Transkrypt

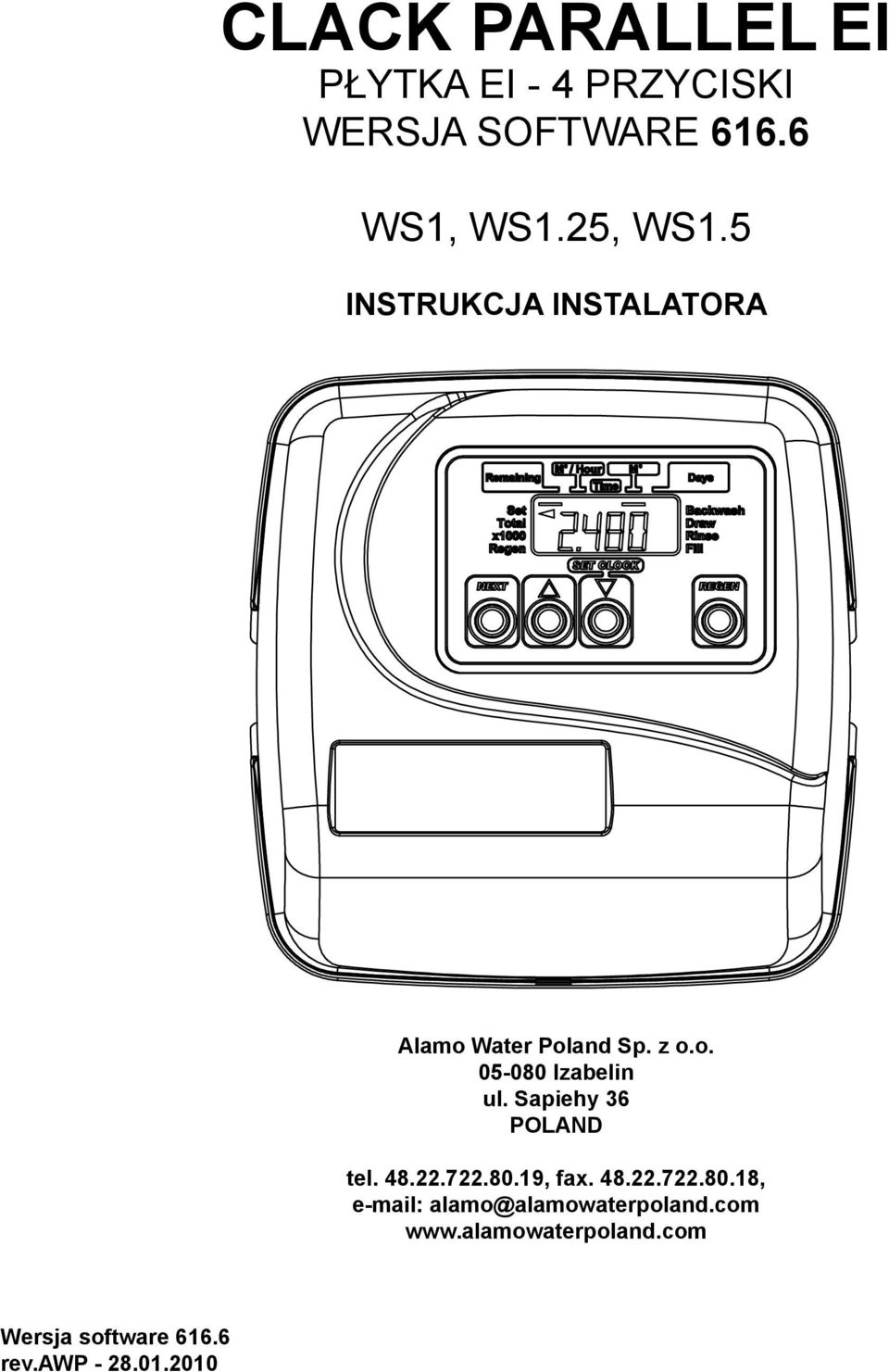

1 CLACK PARALLEL EI PŁYTKA EI - 4 PRZYCISKI WERSJA SOFTWARE WS1, WS1.25, WS1.5 INSTRUKCJA INSTALATORA Alamo Water Poland Sp. z o.o Izabelin ul. Sapiehy 36 POLAND tel , fax , alamo@alamowaterpoland.com Wersja software rev.awp
2 Strona 2 WS EI Parallel Manual - rev616.6 SCHEMAT POŁĄCZEŃ dla płytki CI (5 przycisków) do konfiguracji równoległej (parallel) można także użyć płytek EI (4 przyciski) Kabel zasilający doprowadź do płytki otworem w tylnej części obudowy. Głowica główna (A) Głowica podrzędna (B) Kabel podłącz do złącza dp na płytce głowicy podrzędnej 1 Wodomierz nie jest konieczny 2 Podłącz kable z czerwoną izolacją Kabel łączący (V3340 WS1 Interconnect Cable Cord Assembly) ma ograniczenie napięcia do 24V przy natężeniu 1 2 A. Umieść pierścień przewężeniem w kierunku głowicy Woda uzdatniona zawór NHBP zawór NHBP zawór NHBP zawór NHBP Głowica A (meter) Głowica B (time) Głowica C (time) Głowica... (time) Woda surowa Numer katalogowy: V3014 Opis: WS1 Series Microswitch Assembly Numer Numer katalogowy Opis Ilość 1 V3301 WS1 MICROSWITCH 1 2 V3304 WS1 SCREWS 4/40 x 3/4 2 3 V3305 WS1 RETAINING RING SS 1/4 1 4 V3335 WS1 WASHER STEPPED 1 5 V3340 WS1 INTERCONNECT CORD ASY 1 Komunikacja między sterownikiem głównym (Głowica A) i podrzędnym (Głowica B) odbywa się za pomocą zestawu V3014 składającego się z mikrowyłącznika (WS1 Microswitch) ze specjalnym pierścieniem aktywującym styki w trakcie cyklu napełniania zbiornika solanki (FILL) oraz przewodu łączącego mikrowyłącznik (styki COM i NO) ze złączem dp na płytce zaworu podrzędnego. Sprawdź na rysunku prawidłową instalację pierścienia - przewężenie powinno być skierowane w stronę głowicy.
3 WS EI Parallel Manual - rev616.6 Strona 3 Przed rozpoczęciem programowania upewnij się, że wszystkie elementy systemu są prawidłowo podłączone. 1. Podłącz końcówki (z czerwoną izolacją) kabla łączącego do styków COM i NO w mikrowyłączniku zamontowanym na głowicy głównej (A). Drugi koniec kabla łączącego podłącz do złącza dp na płytce głowicy podrzędnej (B). 2. Przewód zasilający zawór NHBP lub MAV musi być podłączony do przyłącza Alternator Drive na płytce sterującej każdej głowicy dla głowic WS1 i WS1.25 należy stosować zawór NHBP 1.25 dla głowic WS1.5 należy stosować zawór MAV 1.5 (w zaworze MAV należy mechanicznie zaślepić port A natomiast wylot z głowicy podłączyć do portu B zaworu MAV) UWAGA 1: Upewnij się, że plastikowy pierścień (obiekt nr 4) jest skierowany przewężeniem w kierunku głowicy. UWAGA 2: Po podłączeniu wszystkich elementów sprawdź prawidłowe działanie systemu. W tym celu wciśnij i przytrzymaj przycisk REGEN na głowicy głównej (A). Kiedy silniczek przestanie pracować wciśnij jednorazowo przycisk REGEN aby przejść przez kolejne etapy regeneracji, aż do etapu FILL. Podczas trwania tego etapu głowica podrzędna (B) powinna rozpocząć regenerację po 2-6 minutach. Jeśli głowica podrzędna (B) nie rozpocznie regeneracji w ciągu 2-6 minut, należy sprawdzić mocowanie pierścienia, połączenia kabla łączącego głowice oraz programowanie głowicy podrzędnej (B). UWAGA 3: Głowica główna (A) powinna być zaprogramowana tak, aby etap regeneracji FILL następował po właściwej regeneracji złoża. Etap FILL powinien trwać przynajmniej 6 minut (w kroku 7CT) UWAGA 4: Głowica podrzędna (B) powinna być zaprogramowana tak, aby regeneracja następowała tylko kiedy głowica główna (A) wejdzie w etap FILL. Aby to osiągnąć należy wyłączyć funkcję regeneracji czasowej (w kroku 3I). Głowicę podrzędną (B) należy także zaprogramować do regeneracji natychmiastowej (on 0) (w kroku 7CS).
4 Strona 4 WS EI Parallel Manual - rev616.6 Numer Numer katalogowy Opis Ilość 1 V3175EI-01 WS1EI Front Cover Assembly 1 2 V WS1 Motor 1 3 V WS1 Drive Bracket & Spring Clip 1 4 V3408EI-02BOARD WS1THRU2L EI PCBRD MAV/ALT REPL 1 5 V3110 WS1 Drive reducing Gear 12x V3109 WS1 Drive Gear Cover 1 Nie pokazany V3186 V3186EU V3186UK Pokrywa EI i przekładnia napędu WS1 AC ADAPTER 110V-12V WS1 AC ADAPTER V-12V EU WS1 AC ADAPTER V-12V UK V WS1 AC ADAPTER CORD ONLY V3178 WS1 Drive Back Plate 1 Refer to Control Valve Service Manual for other drawings and part numbers. AC Adapter U.S. International Supply Voltage 120 V AC 230V AC Supply Frequency 60 Hz 50 Hz Output Voltage 12 V AC 12 V AC Output Current 500 ma 500 ma 1 When replacing the battery, align positives and push down to fully seat. Correct Battery Orientation Battery replacement is 3 volt lithium coin cell type Battery Fully Seated

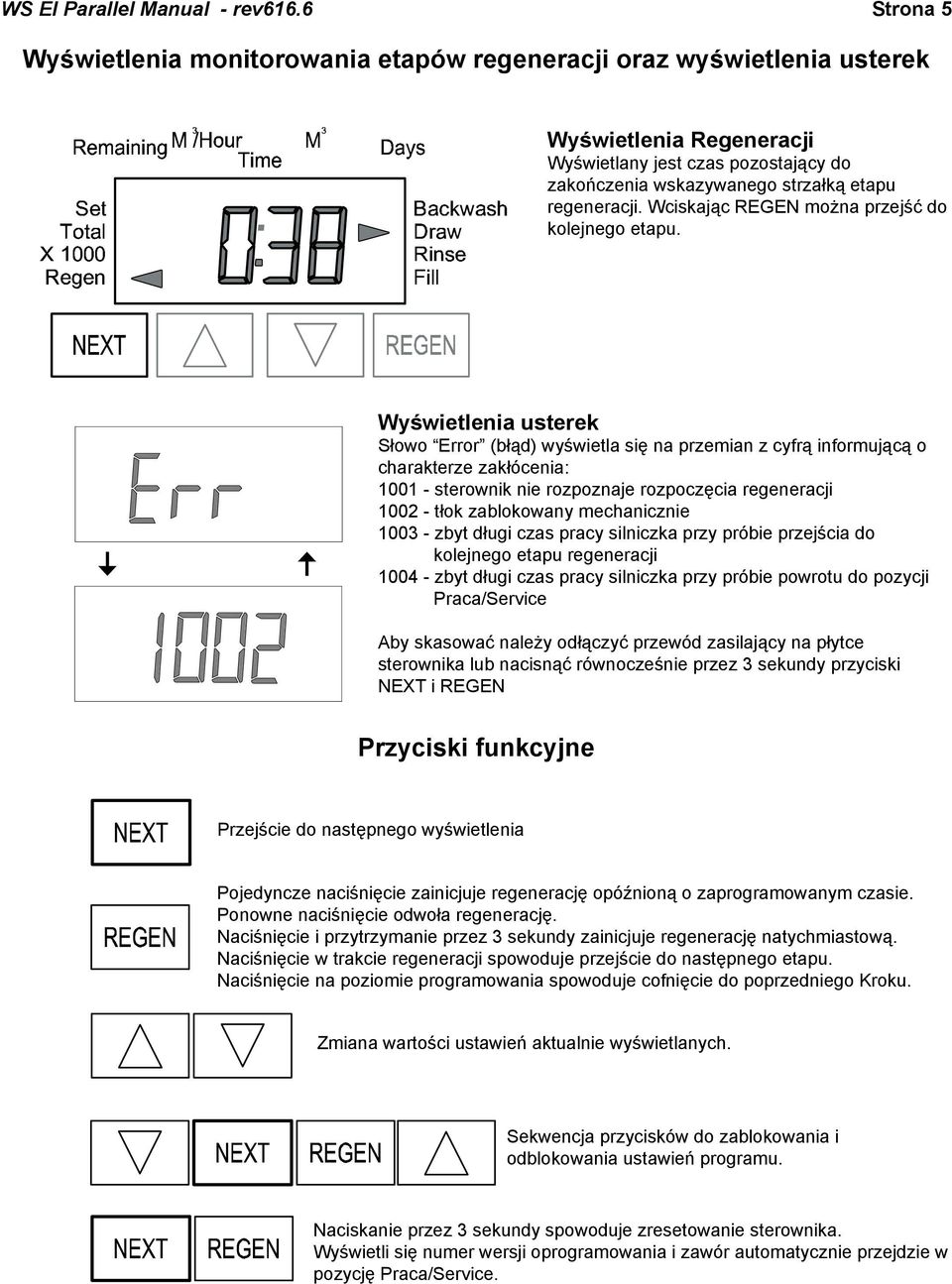

5 WS EI Parallel Manual - rev616.6 Strona 5 Wyświetlenia monitorowania etapów regeneracji oraz wyświetlenia usterek Wyświetlenia Regeneracji Wyświetlany jest czas pozostający do zakończenia wskazywanego strzałką etapu regeneracji. Wciskając REGEN można przejść do kolejnego etapu. Wyświetlenia usterek Słowo Error (błąd) wyświetla się na przemian z cyfrą informującą o charakterze zakłócenia: sterownik nie rozpoznaje rozpoczęcia regeneracji tłok zablokowany mechanicznie zbyt długi czas pracy silniczka przy próbie przejścia do kolejnego etapu regeneracji zbyt długi czas pracy silniczka przy próbie powrotu do pozycji Praca/Service Aby skasować należy odłączyć przewód zasilający na płytce sterownika lub nacisnąć równocześnie przez 3 sekundy przyciski NEXT i REGEN Przyciski funkcyjne Przejście do następnego wyświetlenia Pojedyncze naciśnięcie zainicjuje regenerację opóźnioną o zaprogramowanym czasie. Ponowne naciśnięcie odwoła regenerację. Naciśnięcie i przytrzymanie przez 3 sekundy zainicjuje regenerację natychmiastową. Naciśnięcie w trakcie regeneracji spowoduje przejście do następnego etapu. Naciśnięcie na poziomie programowania spowoduje cofnięcie do poprzedniego Kroku. Zmiana wartości ustawień aktualnie wyświetlanych. Sekwencja przycisków do zablokowania i odblokowania ustawień programu. Naciskanie przez 3 sekundy spowoduje zresetowanie sterownika. Wyświetli się numer wersji oprogramowania i zawór automatycznie przejdzie w pozycję Praca/Service.

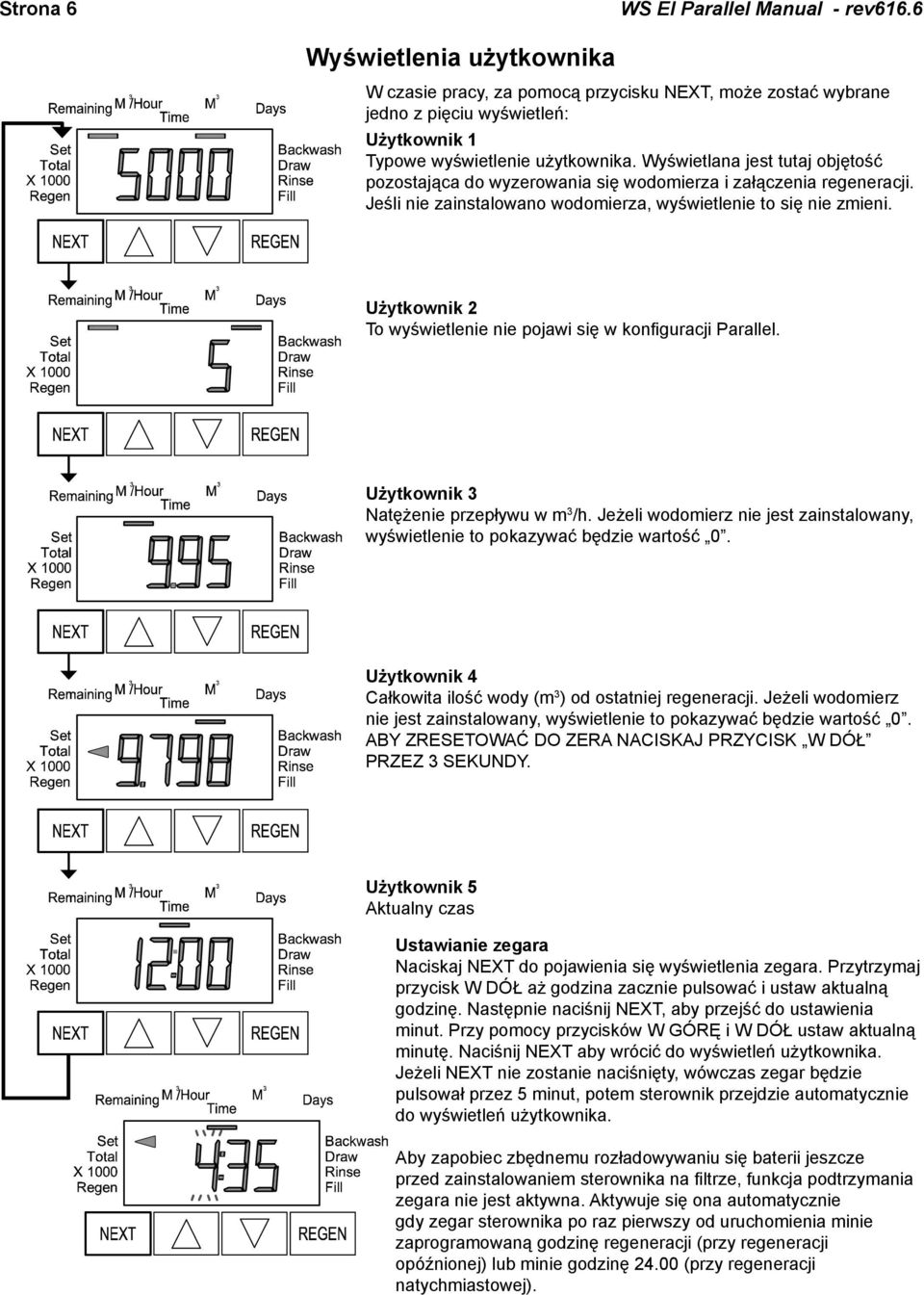

6 Strona 6 WS EI Parallel Manual - rev616.6 Wyświetlenia użytkownika W czasie pracy, za pomocą przycisku NEXT, może zostać wybrane jedno z pięciu wyświetleń: Użytkownik 1 Typowe wyświetlenie użytkownika. Wyświetlana jest tutaj objętość pozostająca do wyzerowania się wodomierza i załączenia regeneracji. Jeśli nie zainstalowano wodomierza, wyświetlenie to się nie zmieni. Użytkownik 2 To wyświetlenie nie pojawi się w konfiguracji Parallel. Użytkownik 3 Natężenie przepływu w m 3 /h. Jeżeli wodomierz nie jest zainstalowany, wyświetlenie to pokazywać będzie wartość 0. Użytkownik 4 Całkowita ilość wody (m 3 ) od ostatniej regeneracji. Jeżeli wodomierz nie jest zainstalowany, wyświetlenie to pokazywać będzie wartość 0. ABY ZRESETOWAĆ DO ZERA NACISKAJ PRZYCISK W DÓŁ PRZEZ 3 SEKUNDY. Użytkownik 5 Aktualny czas Ustawianie zegara Naciskaj NEXT do pojawienia się wyświetlenia zegara. Przytrzymaj przycisk W DÓŁ aż godzina zacznie pulsować i ustaw aktualną godzinę. Następnie naciśnij NEXT, aby przejść do ustawienia minut. Przy pomocy przycisków W GÓRĘ i W DÓŁ ustaw aktualną minutę. Naciśnij NEXT aby wrócić do wyświetleń użytkownika. Jeżeli NEXT nie zostanie naciśnięty, wówczas zegar będzie pulsował przez 5 minut, potem sterownik przejdzie automatycznie do wyświetleń użytkownika. Aby zapobiec zbędnemu rozładowywaniu się baterii jeszcze przed zainstalowaniem sterownika na filtrze, funkcja podtrzymania zegara nie jest aktywna. Aktywuje się ona automatycznie gdy zegar sterownika po raz pierwszy od uruchomienia minie zaprogramowaną godzinę regeneracji (przy regeneracji opóźnionej) lub minie godzinę (przy regeneracji natychmiastowej).
7 WS EI Parallel Manual - rev616.6 Strona 7 Krok 1CS Konfigurowanie sterownika Krok 1CS Naciskaj równocześnie przyciski W GÓRĘ i W DÓŁ przez 5 sekund. Krok 2CS Krok 2CS Przyciskami W GÓRĘ lub W DÓŁ wybierz rodzaj głowicy: 25 dla głowicy WS1-1 (25 mm), 32 dla głowicy WS (32 mm), 38 dla głowicy WS (38 mm), Naciśnij NEXT aby przejść do następnego kroku lub REGEN, aby wyjść z Konfigurowania Sterownika. Krok 3CS Krok 3CS Przyciskami W GÓRĘ lub W DÓŁ wybierz sposób inicjowania regeneracji: Objętość (m 3 ) regeneracja będzie inicjowana po uzdatnieniu zaprogramowanej objętości wody od ostatniej regeneracji Naciśnij NEXT, aby przejść do następnego Kroku lub REGEN, aby powrócić do poprzedniego Kroku. Krok 4CS Krok 4CS Przyciskami W GÓRĘ lub W DÓŁ wybierz typ regeneracji: on 0 (natychmiastowa), Naciśnij NEXT, aby przejść do następnego Kroku lub REGEN, aby powrócić do poprzedniego Kroku. Krok 5CS Krok 5CS Przyciskami W GÓRĘ lub W DÓŁ wybierz sterownik do pracy: z zaworem No Hard Water Bypass: nhbp Zawory MAV (V3063 i V3063BSPT) nie są przystosowane do pracy w trybie NHBP jeśli różnica ciśnień jest większa niż 60 psi. Do pracy w trybie NHBP: Przewód zasilający zawór NHBP/MAV musi być podłączony do przyłącza Alternator Drive przed rozpoczęciem programowania. Jeśli używamy zaworu MAV to należy mechanicznie zaślepić port A, a port B należy podłączyć do wylotu z głowicy. W tym trybie MAV zostanie zamknięty przed pierwszym cyklem regeneracji (innym niż FILL, SOFTENING lub FILTERING) i otworzy się po ostatnim cyklu (innym niż FILL). UWAGA: Jeśli w czasie regeneracji głowica wyświetli błąd (ERROR) zawór NHBP/MAV pozostanie zamknięty do czasu usunięcia usterki i/lub zresetowania płytki PC. Naciśnij NEXT aby przejść do następnego kroku, lub REGEN aby wrócić do kroku poprzedniego.
8 Strona 8 WS EI Parallel Manual - rev616.6 Krok 6CS Krok 6CS Ten krok nie pojawi się w konfiguracji Parallel. Krok 7CS Krok 7CS Przyciskami W GÓRĘ lub W DÓŁ wybierz rodzaj regeneracji inicjowanej zewnętrznym sygnałem (wymagany czas trwania sygnału: 2-6 minut): Głowica A - OFF - wyłączenie opcji Głowica B - on0 - regeneracja natychmiastowa POWRÓT DO WYŚWIETLEŃ UŻYTKOWNIKA Naciśnij NEXT, aby wyjść z Konfigurowania Sterownika lub REGEN, aby powrócić do poprzedniego Kroku. Ustawianie czasów dla poszczególnych etapów regeneracji Krok 1CT Remaining M3 /Hour Time M 3 Days Set Total X1000 Regen Krok 2CT Krok 3CT Backwash Draw Rinse Fill Krok 1CT Naciskaj równocześnie NEXT i W DÓŁ przez 5 sekund. Krok 2CT Wybierz pomiędzy Softening (Filtr Zmiękczający), a Filtering (Filtr Regeneracyjny). Jeśli wybrano FLTr oraz w kroku 7CT (etap FILL) nie wybrano opcji off i w Kroku 2CS (rodzaj głowicy) ustawiono 25, to do cyklu regeneracyjnego, po etapie dopłukiwania (RINSE - krok 6CT), automatycznie dodany zostanie 30-to sekundowy etap płukania wsteczniego (BACKWASH). Naciśnij NEXT, aby przejść do następnego Kroku lub REGEN, aby wyjść z Ustawiania Czasów Regeneracji. Krok 3CT Przyciskami W GÓRĘ lub W DÓŁ ustaw czas trwania płukania wstecznego (BACKWASH) w przedziale 1 20 minut, lub wyłącz ten etap wybierając OFF. Naciśnij NEXT, aby przejść do następnego Kroku lub REGEN, aby wrócić do poprzedniego Kroku. Krok 4CT Krok 4CT Przyciskami W GÓRĘ lub W DÓŁ ustaw czas trwania solankowania (DRAW) w przedziale 1 99 minut, lub wyłącz ten etap wybierając OFF. Naciśnij NEXT, aby przejść do następnego Kroku lub REGEN, aby wrócić do poprzedniego Kroku. Krok 5CT Krok 5CT Przyciskami W GÓRĘ lub W DÓŁ ustaw czas trwania drugiego płukania wstecznego (BACKWASH) w przedziale 1 20 minut, lub wyłącz ten etap wybierając OFF. Naciśnij NEXT, aby przejść do następnego Kroku lub REGEN, aby wrócić do poprzedniego Kroku.
9 WS EI Parallel Manual - rev616.6 Strona 9 Krok 6CT Krok 6CT Przyciskami W GÓRĘ lub W DÓŁ ustaw czas trwania dopłukiwania złoża (RINSE) w przedziale 1 20 minut, lub wyłącz ten etap wybierając OFF. Naciśnij NEXT, aby przejść do następnego Kroku lub REGEN, aby wrócić do poprzedniego Kroku. Krok 7CT Krok 7CT Przyciskami W GÓRĘ lub W DÓŁ ustaw czas trwania napełniania wodą zbiornika regeneranta (FILL) w przedziale minut, lub wyłącz ten etap wybierając OFF. Napełnianie zbiornika regeneranta odbywa się z szybkością 0.5 gpm / 1.9 lpm Naciśnij NEXT, aby przejść do następnego Kroku lub REGEN, aby wrócić do poprzedniego Kroku. POWRÓT DO WYŚWIETLEŃ UŻYTKOWNIKA Wyświetlenia instalatora Krok 1I Krok 2I Krok 1I Aby wejść w tę opcję programowania naciśnij równocześnie NEXT i W GÓRĘ przez 5 sekund. Krok 2I Głowica A - Ustaw objętości wody (w m 3 ) między regeneracjami. Głowica B - wyświetlenie to nie ma znaczenia dla tej głowicy (ustaw wartość taką samą jak w głowicy A) Naciśnij NEXT, aby przejść do kolejnego Kroku lub REGEN, aby wyjść z Wyświetleń Instalatora. Krok 3I Krok 3I Przyciskami W GÓRĘ lub W DÓŁ wybierz OFF aby wyłączyć funkcję regeneracji czasowej. Naciśnij NEXT, aby przejść do kolejnego Kroku lub REGEN, aby wrócić do poprzedniego Kroku. Krok 4I Krok 4I W tym wyświetleniu pojawi się napis on 0. Naciśnij NEXT, aby wyjść z Wyświetleń Instalatora lub REGEN, aby wrócić do poprzedniego Kroku. Krok 5I Krok 5I Ten krok nie pojawi się w konfiguracji Parallel. POWRÓT DO WYŚWIETLEŃ UŻYTKOWNIKA

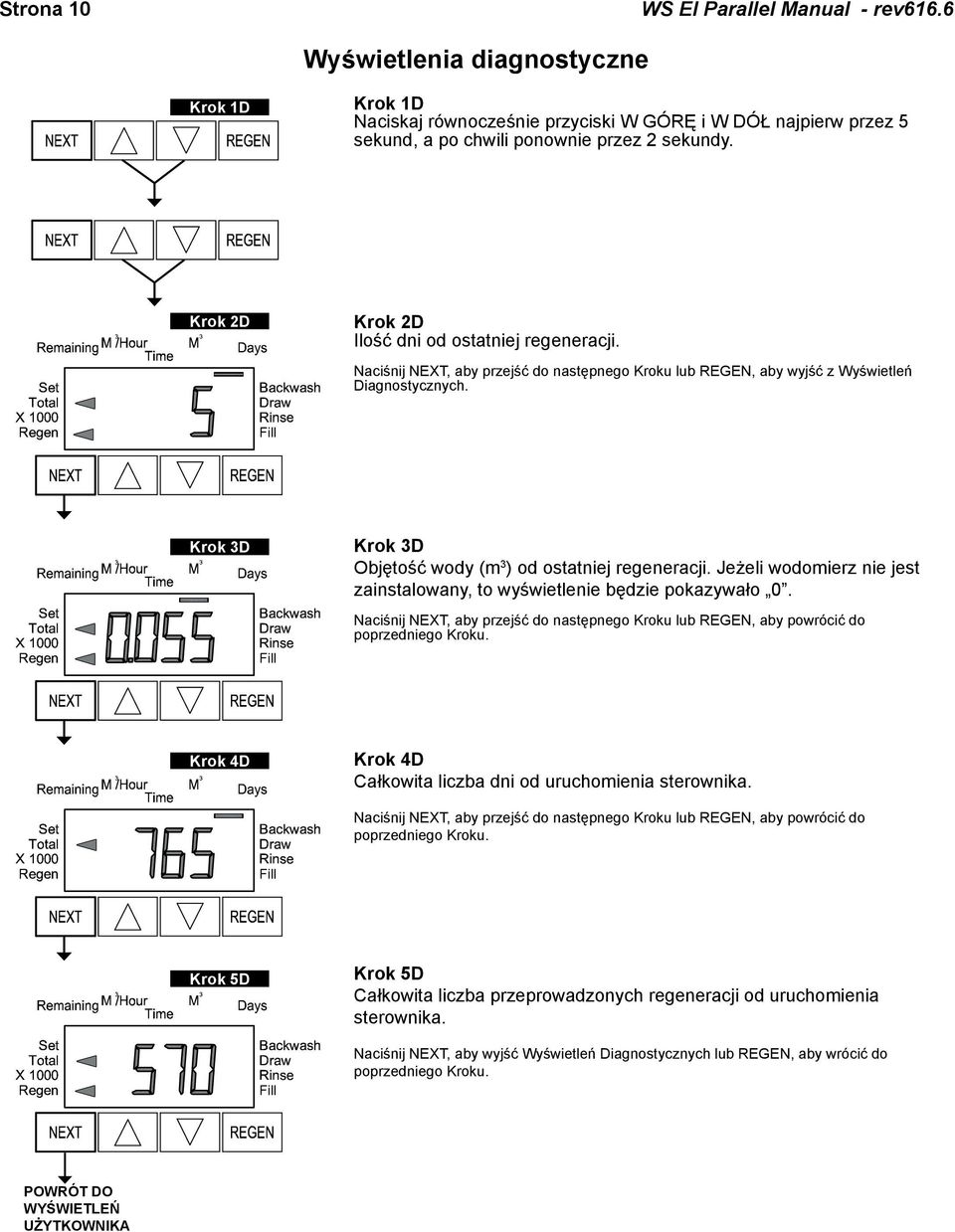

10 Strona 10 WS EI Parallel Manual - rev616.6 Wyświetlenia diagnostyczne Krok 1D Krok 1D Naciskaj równocześnie przyciski W GÓRĘ i W DÓŁ najpierw przez 5 sekund, a po chwili ponownie przez 2 sekundy. Krok 2D Krok 2D Ilość dni od ostatniej regeneracji. Naciśnij NEXT, aby przejść do następnego Kroku lub REGEN, aby wyjść z Wyświetleń Diagnostycznych. Krok 3D Krok 3D Objętość wody (m 3 ) od ostatniej regeneracji. Jeżeli wodomierz nie jest zainstalowany, to wyświetlenie będzie pokazywało 0. Naciśnij NEXT, aby przejść do następnego Kroku lub REGEN, aby powrócić do poprzedniego Kroku. Krok 4D Krok 4D Całkowita liczba dni od uruchomienia sterownika. Naciśnij NEXT, aby przejść do następnego Kroku lub REGEN, aby powrócić do poprzedniego Kroku. Krok 5D Krok 5D Całkowita liczba przeprowadzonych regeneracji od uruchomienia sterownika. Naciśnij NEXT, aby wyjść Wyświetleń Diagnostycznych lub REGEN, aby wrócić do poprzedniego Kroku. POWRÓT DO WYŚWIETLEŃ UŻYTKOWNIKA
