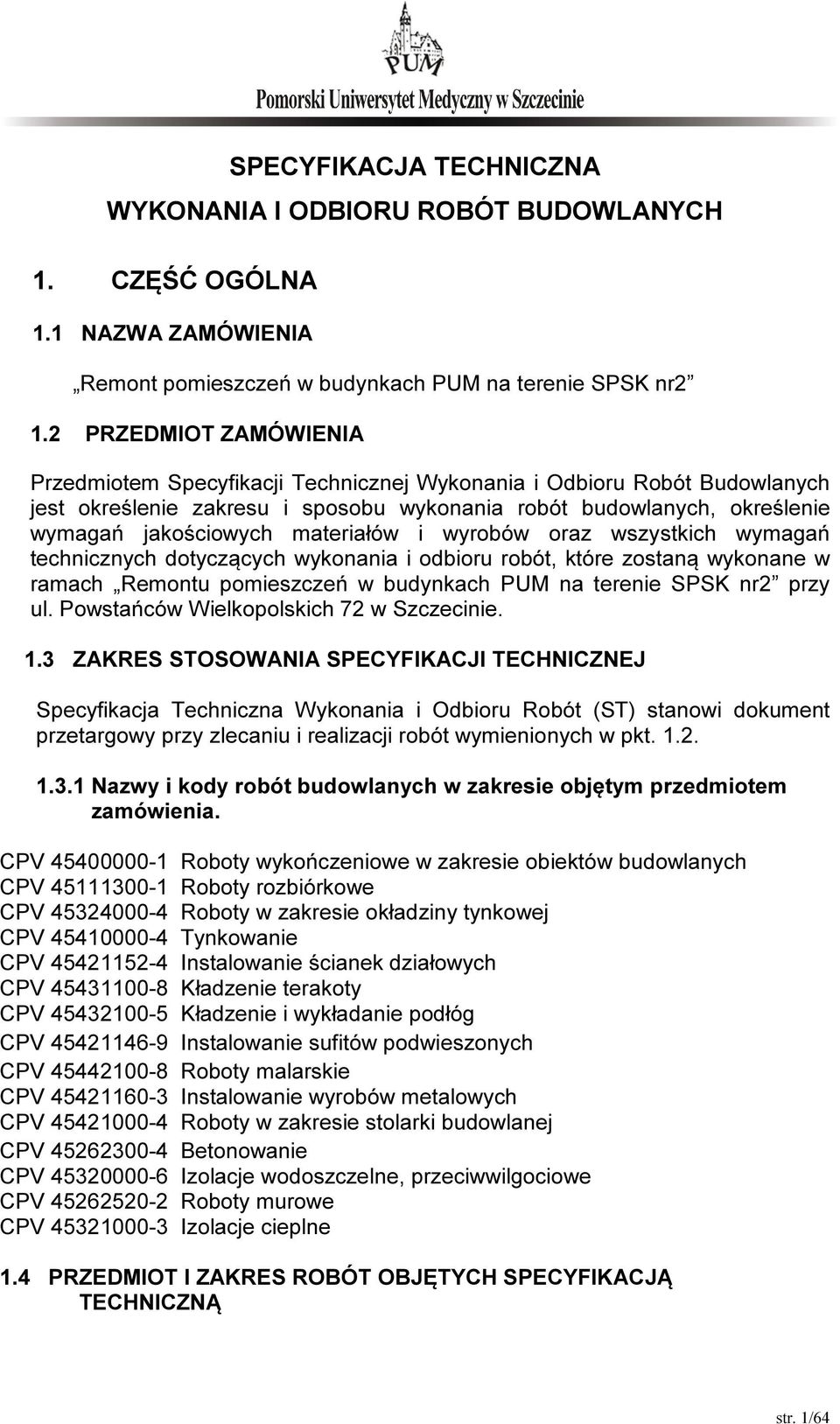

1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH 1. CZĘŚĆ OGÓLNA 1.1 NAZWA ZAMÓWIENIA Remont pomieszczeń w budynkach PUM na terenie SPSK nr2 1.2 PRZEDMIOT ZAMÓWIENIA Przedmiotem Specyfikacji Technicznej Wykonania i Odbioru Robót Budowlanych jest określenie zakresu i sposobu wykonania robót budowlanych, określenie wymagań jakościowych materiałów i wyrobów oraz wszystkich wymagań technicznych dotyczących wykonania i odbioru robót, które zostaną wykonane w ramach Remontu pomieszczeń w budynkach PUM na terenie SPSK nr2 przy ul. Powstańców Wielkopolskich 72 w Szczecinie. 1.3 ZAKRES STOSOWANIA SPECYFIKACJI TECHNICZNEJ Specyfikacja Techniczna Wykonania i Odbioru Robót (ST) stanowi dokument przetargowy przy zlecaniu i realizacji robót wymienionych w pkt Nazwy i kody robót budowlanych w zakresie objętym przedmiotem zamówienia. CPV Roboty wykończeniowe w zakresie obiektów budowlanych CPV Roboty rozbiórkowe CPV Roboty w zakresie okładziny tynkowej CPV Tynkowanie CPV Instalowanie ścianek działowych CPV Kładzenie terakoty CPV Kładzenie i wykładanie podłóg CPV Instalowanie sufitów podwieszonych CPV Roboty malarskie CPV Instalowanie wyrobów metalowych CPV Roboty w zakresie stolarki budowlanej CPV Betonowanie CPV Izolacje wodoszczelne, przeciwwilgociowe CPV Roboty murowe CPV Izolacje cieplne 1.4 PRZEDMIOT I ZAKRES ROBÓT OBJĘTYCH SPECYFIKACJĄ TECHNICZNĄ str. 1/64

2 Zakres prac remontowych dotyczy remontu pomieszczeń w zakresie robót: rozbiórkowych, tynkarskich, betonowych, wymiany posadzek, ułożenia wykładzin ściennych, wykonania ścianek działowych, malarskich, wymiany okien, murarskich. 2. ZAKRES SZCZEGÓŁOWY ROBÓT 2.1 BUDYNEK K /BIOCHEMIA/ Pomieszczenie nr 224a, 224b 1. Zabezpieczenie posadzki, sprzętu medycznego, mebli, wynoszenie i wnoszenie mebli i sprzętu medycznego /przed i po wykonaniu robót budowlanych/, 2. Zeskrobanie i zmycie wszystkich warstw starej farby na suficie, 3. Zeskrobanie i zmycie wszystkich warstw starej farby na ścianach, 4. Rozebranie okładziny ściennej z płytek glazurowanych wraz z cokołem ceramicznym, skucie tynku cementowo- wapiennego. 5. Ułożenie tynku cementowo-wapiennego kat. III na ścianach w miejsce skutej okładziny z płytek ceramicznych glazurowanych, 6. Wykonanie cokolików przyściennych z kształtek cokołowych gresowych wyoblonych wklęsłych łącznie z kształtkami narożnymi o wysokości 10 cm na zaprawie cienkowarstwowej wpuszczonych w tynk, 7. Wykonanie dwukrotnego szpachlowania gładzią gipsową ścian i sufitów z naprawą wszelkich uszkodzeń tynku /odbicia, otwory tynkowanie bruzd po instalacji sanitarnej i elektrycznej/, pod wykładziną ścienną PCV szpachlować gładzią cementową, 8. Zagruntowanie ścian i sufitu pod malowanie, 9. Ułożenie wykładziny PCV gr. 1,0mm homogenicznej, elastycznej, ściennej zmywalnej w rolce do wys. 210 cm odpornej na działanie środków chemicznych, dezynfekujących i barwiących w pomieszczeniu, na ścianach i ościeżach okien i drzwi, 10. Dwukrotne malowanie farbą olejną drzwi drewnianych obustronnie łącznie z ościeżnicą, 11. Dwukrotne malowanie sufitu i ścian wodorozcieńczalną lateksową farbą akrylową powyżej wykładziny ściennej. Sufity na biało, ściany w kolorach pastelowych do uzgodnienia z użytkownikiem i inspektorem nadzoru, 12. Wymiana kratek wentylacji grawitacyjnej, 13. Malowanie farbą olejną rur instalacyjnych w kolorze białym dwukrotnie z uprzednim ich zeskrobaniem i oczyszczeniem, w pomieszczeniach gdzie występują, 14. Wywiezienie powstałych odpadów: gruzu, na wysypisko i utylizacja POMIESZCZENIE NR 230a 1. Wynoszenie i wnoszenie mebli oraz sprzętu medycznego /przed i po wykonaniu robót budowlanych/, 2. Zerwanie posadzki z tworzyw sztucznych - wykładzina PCV, 3. Zeskrobanie i zmycie wszystkich warstw starej farby na suficie, 4. Zeskrobanie i zmycie wszystkich warstw starej farby na ścianach, str. 2/64

3 5. Naprawa posadzki, usunięcie nierówności na posadzce,miejscowe jej wyrównanie, wykonanie masy wyrównawczej pod wykładzinę PCV, 6. Rozebranie okładziny ściennej z płytek glazurowanych wraz z cokołem ceramicznym, skucie tynku cementowo-waoiennego. 7. Ułożenie tynku cementowo-wapiennego kat. III na ścianach w miejsce skutej okładziny z płytek ceramicznych glazurowanych, 8. Wykonanie dwukrotnego szpachlowania gładzią gipsową ścian i sufitów z naprawą wszelkich uszkodzeń tynku /odbicia, otwory tynkowanie bruzd po instalacji sanitarnej i elektrycznej/, pod wykładziną ścienną PCV szpachlować gładzią cementową, 9. Zagruntowanie ścian i sufitu pod malowanie, 10. Ułożenie wykładziny PCV gr. 1,0mm homogenicznej, elastycznej, ściennej zmywalnej w rolce do wys. 210 cm odpornej na działanie środków chemicznych, dezynfekujących i barwiących w pomieszczeniu, na ścianach i ościeżach okien i drzwi, 11. Dwukrotne malowanie farbą olejną drzwi drewnianych obustronnie łącznie z ościeżnicą, 12. Dwukrotne malowanie sufitu i ścian wodorozcieńczalną lateksową farbą akrylową powyżej wykładziny ściennej. Sufity na biało, ściany w kolorach pastelowych do uzgodnienia z użytkownikiem i inspektorem nadzoru, 13. Wymiana kratki wentylacji grawitacyjnej, 14. Malowanie farbą olejną rur instalacyjnych w kolorze białym dwukrotnie z uprzednim ich zeskrobaniem i oczyszczeniem, 15. Ułożenie posadzki z tworzyw sztucznych PCV bez warstwy izolacyjnej rulonowej homogenicznej do zastosowania w budynkach służby zdrowia, laboratoriach, na korytarzach budynków użyteczności publicznej, o pow. antypoślizgowej i zwiększonej odporności na ścieranie / kl. ścieralności T(K5)/, przeznaczona do pomieszczeń o dużym natężeniu ruchu, łatwo zmywalnej, odpornej na działanie środków dezynfekcyjnych i chemicznych, odpornej na kółka foteli, z wywinięciem na ścianę 10cm z wyoblonymi cokołami. Rodzaj i kolor wykładziny do decyzji użytkownika i inspektora nadzoru, 16. Wywiezienie powstałych odpadów: gruzu, wykładzin na wysypisko i utylizacja POMIESZCZENIE NR Zabezpieczenie posadzki, sprzętu medycznego, mebli, wynoszenie i wnoszenie mebli i sprzętu medycznego /przed i po wykonaniu robót budowlanych/, 2. Zeskrobanie i zmycie wszystkich warstw starej farby na suficie, 3. Zeskrobanie i zmycie wszystkich warstw starej farby na ścianach, 4. Rozebranie okładziny ściennej z płytek glazurowanych wraz z cokołem ceramicznym, skucie tynku cementowo-wapiennego. 5. Ułożenie tynku cementowo-wapiennego kat. III na ścianach w miejsce skutej okładziny z płytek ceramicznych glazurowanych, 6. Wykonanie cokolików przyściennych z kształtek cokołowych gresowych wyoblonych wklęsłych łącznie z kształtkami narożnymi o wysokości 10 cm na zaprawie cienkowarstwowej wpuszczonych w tynk, 7. Wykonanie dwukrotnego szpachlowania gładzią gipsową ścian i sufitów z naprawą wszelkich uszkodzeń tynku /odbicia, otwory tynkowanie bruzd po str. 3/64

4 instalacji sanitarnej i elektrycznej/, pod wykładziną ścienną PCV szpachlować gładzią cementową, 8. Zagruntowanie ścian i sufitu pod malowanie, 9. Ułożenie wykładziny PCV gr. 1,0mm homogenicznej, elastycznej, ściennej zmywalnej w rolce do wys. 210 cm odpornej na działanie środków chemicznych, dezynfekujących i barwiących w pomieszczeniu, na ścianach i ościeżach okien i drzwi, 10. Dwukrotne malowanie farbą olejną drzwi drewnianych obustronnie łącznie z ościeżnicą, 11. Dwukrotne malowanie sufitu i ścian wodorozcieńczalną lateksową farbą akrylową powyżej wykładziny ściennej. Sufity na biało, ściany w kolorach pastelowych do uzgodnienia z użytkownikiem i inspektorem nadzoru, 12. Wymiana kratek wentylacji grawitacyjnej, 13. Malowanie farbą olejną rur instalacyjnych w kolorze białym dwukrotnie z uprzednim ich zeskrobaniem i oczyszczeniem, w pomieszczeniach gdzie występują, 14. Demontaż i ponowny montaż uchwytów do butli gazowych, 15. Wywiezienie powstałych odpadów, gruzu, na wysypisko i utylizacja POMIESZCZENIE NR 232 /Pokój asystentów/ 1. Wynoszenie i wnoszenie mebli /przed i po wykonaniu robót budowlanych/, 2. Zerwanie posadzki z tworzyw sztucznych - wykładzina PCV, 3. Zeskrobanie i zmycie wszystkich warstw starej farby na suficie, 4. Zeskrobanie i zmycie wszystkich warstw starej farby na ścianach w tym ługowanie farby olejnej, 5. Naprawa posadzki, usunięcie nierówności na posadzce,miejscowe jej wyrównanie, wykonanie masy wyrównawczej pod wykładzinę PCV, 6. Rozebranie okładziny ściennej z płytek glazurowanych wraz z cokołem ceramicznym, skucie tynku cementowo-wapiennego. 7. Ułożenie tynku cementowo-wapiennego kat. III na ścianach w miejsce skutej okładziny z płytek ceramicznych glazurowanych, 8. Wykonanie dwukrotnego szpachlowania gładzią gipsową ścian i sufitów z naprawą wszelkich uszkodzeń tynku /odbicia, otwory tynkowanie bruzd po instalacji sanitarnej i elektrycznej/, pod wykładziną ścienną PCV szpachlować gładzią cementową, 9. Zagruntowanie ścian i sufitu pod malowanie, 10. Ułożenie wykładziny PCV gr. 1,0mm homogenicznej, elastycznej, ściennej zmywalnej w rolce do wys. 160 cm odpornej na działanie środków chemicznych, dezynfekujących i barwiących w pomieszczeniu, na ścianie przy umywalce, 11. Dwukrotne malowanie farbą olejną drzwi drewnianych obustronnie łącznie z ościeżnicą, 12. Dwukrotne malowanie sufitu i ścian wodorozcieńczalną lateksową farbą akrylową. Sufity na biało, ściany w kolorach pastelowych do uzgodnienia z użytkownikiem i inspektorem nadzoru, 13. Wymiana kratki wentylacji grawitacyjnej, 14. Malowanie farbą olejną rur instalacyjnych w kolorze białym dwukrotnie z uprzednim ich zeskrobaniem i oczyszczeniem, str. 4/64

5 15. Ułożenie posadzki z tworzyw sztucznych PCV bez warstwy izolacyjnej rulonowej homogenicznej do zastosowania w budynkach służby zdrowia, laboratoriach, na korytarzach budynków użyteczności publicznej, o pow. antypoślizgowej i zwiększonej odporności na ścieranie / kl. ścieralności T(K5)/, przeznaczona do pomieszczeń o dużym natężeniu ruchu, łatwo zmywalnej, odpornej na działanie środków dezynfekcyjnych i chemicznych, odpornej na kółka foteli, z wywinięciem na ścianę 10cm z wyoblonymi cokołami. Rodzaj i kolor wykładziny do decyzji użytkownika i inspektora nadzoru, 16. Demontaż żaluzji okiennych pionowych oraz montaż nowych /kupno i montaż w zakresie wykonawcy/ 17. Wywiezienie powstałych odpadów, gruzu, wykładzin na wysypisko i utylizacja POMIESZCZENIE NR 222a /sekretariat/ 1. Wynoszenie i wnoszenie mebli /przed i po wykonaniu robót budowlanych/, 2. Demontaż paneli podłogowych laminowanych, 3. Zeskrobanie i zmycie wszystkich warstw starej farby na suficie, 4. Zeskrobanie i zmycie wszystkich warstw starej farby na ścianach, 5. Naprawa posadzki, usunięcie nierówności na posadzce,miejscowe jej wyrównanie, wykonanie masy wyrównawczej pod panele laminowane klasy AC5 i posadzki z wykładziny rulonowej PCV /aneks kuchenny/ 6. Rozebranie okładziny ściennej z płytek glazurowanych wraz z cokołem ceramicznym /w aneksie kuchennym/, skucie tynku cementowo-wapiennego. 7. Zerwanie posadzki z tworzyw sztucznych PCV w aneksie kuchennym 8. Ułożenie tynku cementowo-wapiennego kat. III na ścianach w miejsce skutej okładziny z płytek ceramicznych glazurowanych, 9. Wykonanie dwukrotnego szpachlowania gładzią gipsową ścian i sufitów z naprawą wszelkich uszkodzeń tynku /odbicia, otwory tynkowanie bruzd po instalacji sanitarnej i elektrycznej/, pod wykładziną ścienną PCV /w aneksie kuchennym/ szpachlować gładzią cementową, 10. Zagruntowanie ścian i sufitu pod malowanie, 11. Ułożenie wykładziny PCV gr. 1,0mm homogenicznej, elastycznej, ściennej zmywalnej w rolce do wys. 160 cm odpornej na działanie środków chemicznych, dezynfekujących i barwiących w pomieszczeniu aneksu kuchennego na ścianie, 12. Dwukrotne malowanie farbą olejną drzwi drewnianych obustronnie łącznie z ościeżnicą, 13. Dwukrotne malowanie sufitu i ścian wodorozcieńczalną lateksową farbą akrylową. Sufity na biało, ściany w kolorach pastelowych do uzgodnienia z użytkownikiem i inspektorem nadzoru, 14. Wymiana kratki wentylacji grawitacyjnej, 15. Malowanie farbą olejną rur instalacyjnych w kolorze białym dwukrotnie z uprzednim ich zeskrobaniem i oczyszczeniem, 16. Ułożenie posadzki z paneli podłogowych laminowanych klasy AC5, 17. Ułożenie posadzki z tworzyw sztucznych PCV bez warstwy izolacyjnej rulonowej homogenicznej o pow. antypoślizgowej i zwiększonej odporności na ścieranie / kl. ścieralności T(K5)/, przeznaczona do pomieszczeń o dużym natężeniu ruchu, łatwo zmywalnej, odpornej na działanie środków str. 5/64

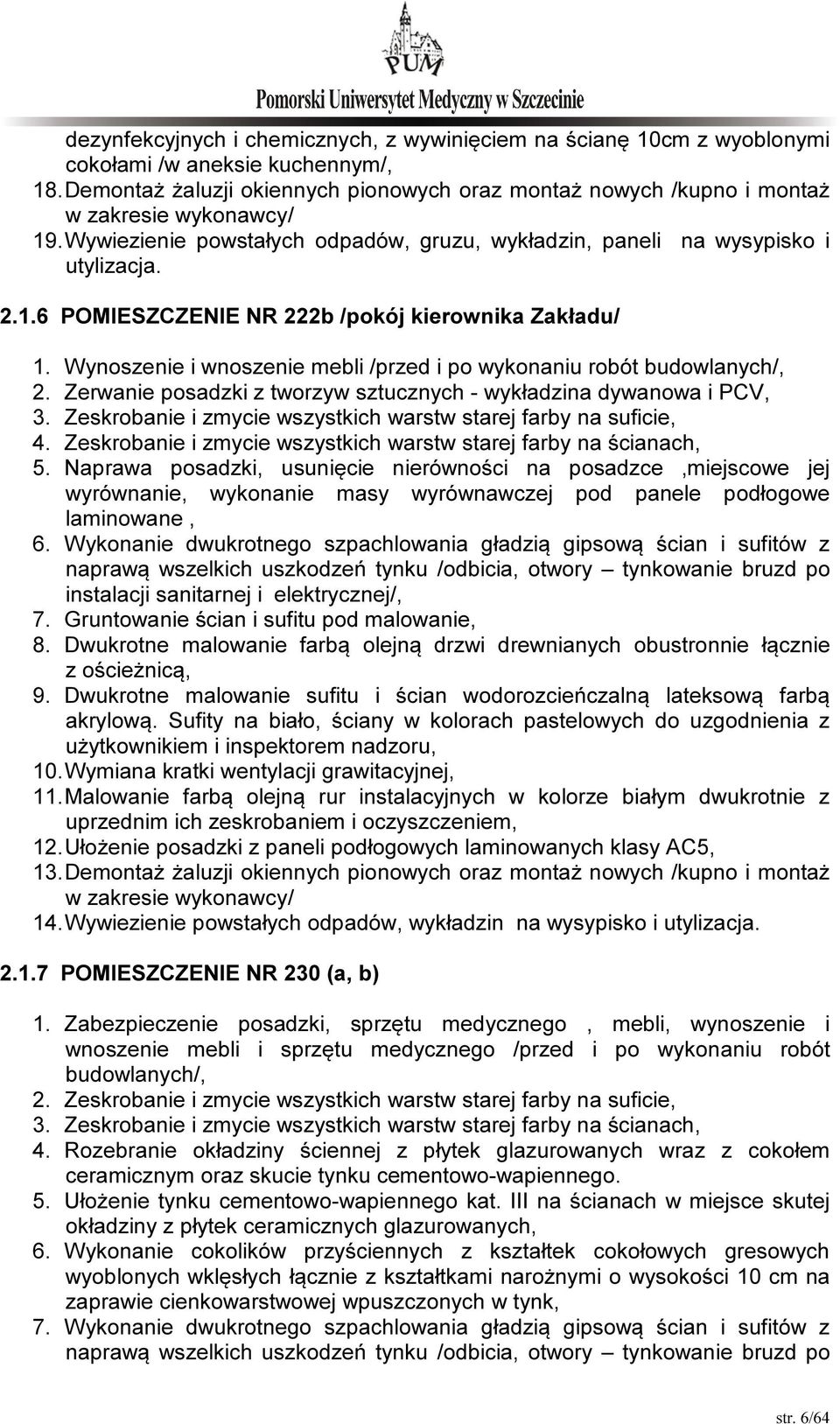

6 dezynfekcyjnych i chemicznych, z wywinięciem na ścianę 10cm z wyoblonymi cokołami /w aneksie kuchennym/, 18. Demontaż żaluzji okiennych pionowych oraz montaż nowych /kupno i montaż w zakresie wykonawcy/ 19. Wywiezienie powstałych odpadów, gruzu, wykładzin, paneli na wysypisko i utylizacja POMIESZCZENIE NR 222b /pokój kierownika Zakładu/ 1. Wynoszenie i wnoszenie mebli /przed i po wykonaniu robót budowlanych/, 2. Zerwanie posadzki z tworzyw sztucznych - wykładzina dywanowa i PCV, 3. Zeskrobanie i zmycie wszystkich warstw starej farby na suficie, 4. Zeskrobanie i zmycie wszystkich warstw starej farby na ścianach, 5. Naprawa posadzki, usunięcie nierówności na posadzce,miejscowe jej wyrównanie, wykonanie masy wyrównawczej pod panele podłogowe laminowane, 6. Wykonanie dwukrotnego szpachlowania gładzią gipsową ścian i sufitów z naprawą wszelkich uszkodzeń tynku /odbicia, otwory tynkowanie bruzd po instalacji sanitarnej i elektrycznej/, 7. Gruntowanie ścian i sufitu pod malowanie, 8. Dwukrotne malowanie farbą olejną drzwi drewnianych obustronnie łącznie z ościeżnicą, 9. Dwukrotne malowanie sufitu i ścian wodorozcieńczalną lateksową farbą akrylową. Sufity na biało, ściany w kolorach pastelowych do uzgodnienia z użytkownikiem i inspektorem nadzoru, 10. Wymiana kratki wentylacji grawitacyjnej, 11. Malowanie farbą olejną rur instalacyjnych w kolorze białym dwukrotnie z uprzednim ich zeskrobaniem i oczyszczeniem, 12. Ułożenie posadzki z paneli podłogowych laminowanych klasy AC5, 13. Demontaż żaluzji okiennych pionowych oraz montaż nowych /kupno i montaż w zakresie wykonawcy/ 14. Wywiezienie powstałych odpadów, wykładzin na wysypisko i utylizacja POMIESZCZENIE NR 230 (a, b) 1. Zabezpieczenie posadzki, sprzętu medycznego, mebli, wynoszenie i wnoszenie mebli i sprzętu medycznego /przed i po wykonaniu robót budowlanych/, 2. Zeskrobanie i zmycie wszystkich warstw starej farby na suficie, 3. Zeskrobanie i zmycie wszystkich warstw starej farby na ścianach, 4. Rozebranie okładziny ściennej z płytek glazurowanych wraz z cokołem ceramicznym oraz skucie tynku cementowo-wapiennego. 5. Ułożenie tynku cementowo-wapiennego kat. III na ścianach w miejsce skutej okładziny z płytek ceramicznych glazurowanych, 6. Wykonanie cokolików przyściennych z kształtek cokołowych gresowych wyoblonych wklęsłych łącznie z kształtkami narożnymi o wysokości 10 cm na zaprawie cienkowarstwowej wpuszczonych w tynk, 7. Wykonanie dwukrotnego szpachlowania gładzią gipsową ścian i sufitów z naprawą wszelkich uszkodzeń tynku /odbicia, otwory tynkowanie bruzd po str. 6/64

7 instalacji sanitarnej i elektrycznej/, pod wykładziną ścienną PCV szpachlować gładzią cementową, 8. Zagruntowanie ścian i sufitu pod malowanie, 9. Ułożenie wykładziny PCV gr. 1,0mm homogenicznej, elastycznej, ściennej zmywalnej w rolce do wys. 210 cm odpornej na działanie środków chemicznych, dezynfekujących i barwiących w pomieszczeniu, na ścianach i ościeżach okien i drzwi, 10. Dwukrotne malowanie farbą olejną drzwi drewnianych obustronnie łącznie z ościeżnicą, 11. Dwukrotne malowanie sufitu i ścian wodorozcieńczalną lateksową farbą akrylową powyżej wykładziny ściennej. Sufity na biało, ściany w kolorach pastelowych do uzgodnienia z użytkownikiem i inspektorem nadzoru, 12. Wymiana kratek wentylacji grawitacyjnej, 13. Malowanie farbą olejną rur instalacyjnych w kolorze białym dwukrotnie z uprzednim ich zeskrobaniem i oczyszczeniem, w pomieszczeniach gdzie występują, 14. Wywiezienie powstałych odpadów: gruzu, na wysypisko i utylizacja POMIESZCZENIE NR 326a 1. Zabezpieczenie posadzki, sprzętu medycznego, mebli, wynoszenie i wnoszenie mebli i sprzętu medycznego /przed i po wykonaniu robót budowlanych/, 2. Zeskrobanie i zmycie wszystkich warstw starej farby na suficie, 3. Zeskrobanie i zmycie wszystkich warstw starej farby na ścianach, 4. Rozebranie okładziny ściennej z płytek glazurowanych wraz z cokołem ceramicznym oraz skucie tynku cementowo-wapiennego. 5. Ułożenie tynku cementowo-wapiennego kat. III na ścianach w miejsce skutej okładziny z płytek ceramicznych glazurowanych, 6. Wykonanie cokolików przyściennych z kształtek cokołowych gresowych wyoblonych wklęsłych łącznie z kształtkami narożnymi o wysokości 10 cm na zaprawie cienkowarstwowej wpuszczonych w tynk, 7. Wykonanie dwukrotnego szpachlowania gładzią gipsową ścian i sufitów z naprawą wszelkich uszkodzeń tynku /odbicia, otwory tynkowanie bruzd po instalacji sanitarnej i elektrycznej/, pod wykładziną ścienną PCV szpachlować gładzią cementową, 8. Zagruntowanie ścian i sufitu pod malowanie, 9. Ułożenie wykładziny PCV gr. 1,0mm homogenicznej, elastycznej, ściennej zmywalnej w rolce do wys. 210 cm odpornej na działanie środków chemicznych, dezynfekujących i barwiących w pomieszczeniu, na ścianach i ościeżach okien i drzwi, 10. Dwukrotne malowanie farbą olejną drzwi drewnianych obustronnie łącznie z ościeżnicą, 11. Dwukrotne malowanie sufitu i ścian wodorozcieńczalną lateksową farbą akrylową powyżej wykładziny ściennej. Sufity na biało, ściany w kolorach pastelowych do uzgodnienia z użytkownikiem i inspektorem nadzoru, 12. Wymiana kratek wentylacji grawitacyjnej, str. 7/64

8 13. Malowanie farbą olejną rur instalacyjnych w kolorze białym dwukrotnie z uprzednim ich zeskrobaniem i oczyszczeniem, w pomieszczeniach gdzie występują, 14. Wywiezienie powstałych odpadów: gruzu, na wysypisko i utylizacja POMIESZCZENIE NR 326b 1. Zabezpieczenie posadzki, sprzętu medycznego, mebli, wynoszenie i wnoszenie mebli i sprzętu medycznego /przed i po wykonaniu robót budowlanych/, 2. Zeskrobanie i zmycie wszystkich warstw starej farby na suficie, 3. Zeskrobanie i zmycie wszystkich warstw starej farby na ścianach, w tym ługowanie farby olejnej, 4. Rozebranie okładziny ściennej z płytek glazurowanych wraz z cokołem ceramicznym oraz skucie tynku cementowo-wapiennego. 5. Zerwanie posadzki z tworzyw sztucznych- wykładzina PCV 6. Naprawa posadzki, usunięcie nierówności na posadzce,miejscowe jej wyrównanie, wykonanie masy wyrównawczej pod wykładzinę PCV, 7. Ułożenie tynku cementowo-wapiennego kat. III na ścianach w miejsce skutej okładziny z płytek ceramicznych glazurowanych, 8. Wykonanie dwukrotnego szpachlowania gładzią gipsową ścian i sufitów z naprawą wszelkich uszkodzeń tynku /odbicia, otwory tynkowanie bruzd po instalacji sanitarnej i elektrycznej/, pod wykładziną ścienną PCV szpachlować gładzią cementową, 9. Zagruntowanie ścian i sufitu pod malowanie, 10. Ułożenie wykładziny PCV gr. 1,0mm homogenicznej, elastycznej, ściennej zmywalnej w rolce do wys. 210 cm odpornej na działanie środków chemicznych, dezynfekujących i barwiących w pomieszczeniu, na ścianach i ościeżach okien i drzwi, 11. Dwukrotne malowanie farbą olejną drzwi drewnianych obustronnie łącznie z ościeżnicą, 12. Dwukrotne malowanie sufitu i ścian wodorozcieńczalną lateksową farbą akrylową powyżej wykładziny ściennej. Sufity na biało, ściany w kolorach pastelowych do uzgodnienia z użytkownikiem i inspektorem nadzoru, 13. Wymiana kratek wentylacji grawitacyjnej, 14. Malowanie farbą olejną rur instalacyjnych w kolorze białym dwukrotnie z uprzednim ich zeskrobaniem i oczyszczeniem, w pomieszczeniach gdzie występują, 15. Ułożenie posadzki z tworzyw sztucznych PCV bez warstwy izolacyjnej rulonowej homogenicznej do zastosowania w budynkach służby zdrowia, laboratoriach, na korytarzach budynków użyteczności publicznej, o pow. antypoślizgowej i zwiększonej odporności na ścieranie / kl. ścieralności T(K5)/, przeznaczona do pomieszczeń o dużym natężeniu ruchu, łatwo zmywalnej, odpornej na działanie środków dezynfekcyjnych i chemicznych, odpornej na kółka foteli, z wywinięciem na ścianę 10cm z wyoblonymi cokołami. Rodzaj i kolor wykładziny do decyzji użytkownika i inspektora nadzoru, 16. Wywiezienie powstałych odpadów: gruzu, wykładziny na wysypisko i utylizacja. str. 8/64

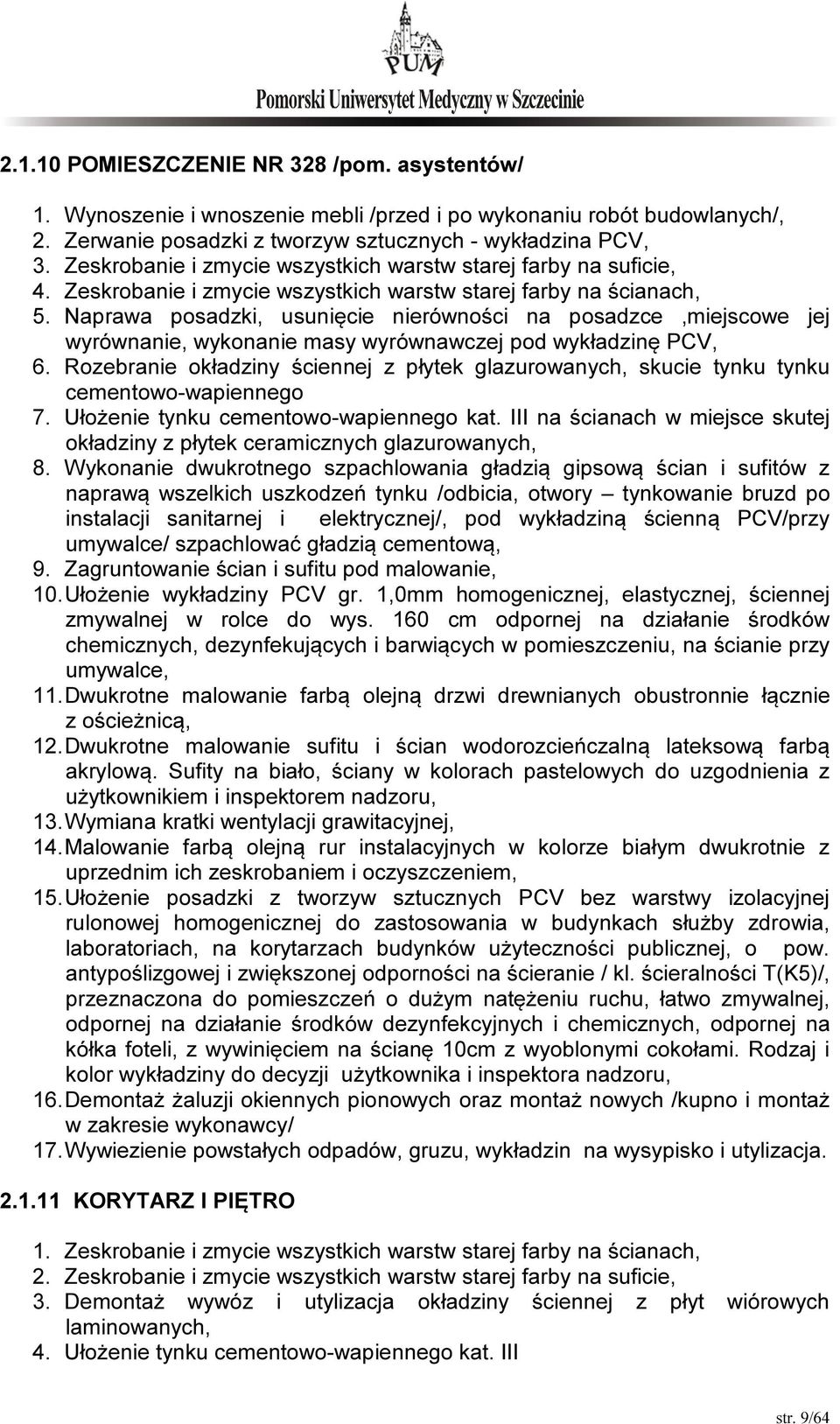

9 POMIESZCZENIE NR 328 /pom. asystentów/ 1. Wynoszenie i wnoszenie mebli /przed i po wykonaniu robót budowlanych/, 2. Zerwanie posadzki z tworzyw sztucznych - wykładzina PCV, 3. Zeskrobanie i zmycie wszystkich warstw starej farby na suficie, 4. Zeskrobanie i zmycie wszystkich warstw starej farby na ścianach, 5. Naprawa posadzki, usunięcie nierówności na posadzce,miejscowe jej wyrównanie, wykonanie masy wyrównawczej pod wykładzinę PCV, 6. Rozebranie okładziny ściennej z płytek glazurowanych, skucie tynku tynku cementowo-wapiennego 7. Ułożenie tynku cementowo-wapiennego kat. III na ścianach w miejsce skutej okładziny z płytek ceramicznych glazurowanych, 8. Wykonanie dwukrotnego szpachlowania gładzią gipsową ścian i sufitów z naprawą wszelkich uszkodzeń tynku /odbicia, otwory tynkowanie bruzd po instalacji sanitarnej i elektrycznej/, pod wykładziną ścienną PCV/przy umywalce/ szpachlować gładzią cementową, 9. Zagruntowanie ścian i sufitu pod malowanie, 10. Ułożenie wykładziny PCV gr. 1,0mm homogenicznej, elastycznej, ściennej zmywalnej w rolce do wys. 160 cm odpornej na działanie środków chemicznych, dezynfekujących i barwiących w pomieszczeniu, na ścianie przy umywalce, 11. Dwukrotne malowanie farbą olejną drzwi drewnianych obustronnie łącznie z ościeżnicą, 12. Dwukrotne malowanie sufitu i ścian wodorozcieńczalną lateksową farbą akrylową. Sufity na biało, ściany w kolorach pastelowych do uzgodnienia z użytkownikiem i inspektorem nadzoru, 13. Wymiana kratki wentylacji grawitacyjnej, 14. Malowanie farbą olejną rur instalacyjnych w kolorze białym dwukrotnie z uprzednim ich zeskrobaniem i oczyszczeniem, 15. Ułożenie posadzki z tworzyw sztucznych PCV bez warstwy izolacyjnej rulonowej homogenicznej do zastosowania w budynkach służby zdrowia, laboratoriach, na korytarzach budynków użyteczności publicznej, o pow. antypoślizgowej i zwiększonej odporności na ścieranie / kl. ścieralności T(K5)/, przeznaczona do pomieszczeń o dużym natężeniu ruchu, łatwo zmywalnej, odpornej na działanie środków dezynfekcyjnych i chemicznych, odpornej na kółka foteli, z wywinięciem na ścianę 10cm z wyoblonymi cokołami. Rodzaj i kolor wykładziny do decyzji użytkownika i inspektora nadzoru, 16. Demontaż żaluzji okiennych pionowych oraz montaż nowych /kupno i montaż w zakresie wykonawcy/ 17. Wywiezienie powstałych odpadów, gruzu, wykładzin na wysypisko i utylizacja KORYTARZ I PIĘTRO 1. Zeskrobanie i zmycie wszystkich warstw starej farby na ścianach, 2. Zeskrobanie i zmycie wszystkich warstw starej farby na suficie, 3. Demontaż wywóz i utylizacja okładziny ściennej z płyt wiórowych laminowanych, 4. Ułożenie tynku cementowo-wapiennego kat. III str. 9/64

10 5. Wykonanie dwukrotnego szpachlowania gładzią gipsową ścian i sufitu z naprawą wszelkich uszkodzeń tynku /odbicia, otwory tynkowanie bruzd po instalacji sanitarnej i elektrycznej, 6. Gruntowanie ścian i sufitu pod malowanie, 7. Dwukrotne malowanie sufitu i ścian wodorozcieńczalną lateksową farbą akrylową. 8. Wykonanie cokolika z płytek gres o wys. 10 cm. 2.2 BUDYNEK NR SALA NR 5 /III piętro/ - Zakład Stomatologii Zachowawczej i Przedklinicznej 1. Wynoszenie i wnoszenie mebli /przed i po wykonaniu robót budowlanych/, 2. Demontaż paneli podłogowych laminowanych, 3. Zeskrobanie i zmycie wszystkich warstw starej farby na suficie, 4. Zeskrobanie i zmycie wszystkich warstw starej farby na ścianach, 5. Naprawa posadzki, usunięcie nierówności na posadzce,miejscowe jej wyrównanie, wykonanie masy wyrównawczej pod wykładzinę rulonową PCV, 6. Zagruntowanie ścian i sufitu pod malowanie, 7. Dwukrotne malowanie sufitu i ścian wodorozcieńczalną lateksową farbą akrylową. Sufity na biało, ściany w kolorach pastelowych do uzgodnienia z użytkownikiem i inspektorem nadzoru, 8. Ułożenie posadzki z tworzyw sztucznych PCV bez warstwy izolacyjnej rulonowej homogenicznej o pow. antypoślizgowej i zwiększonej odporności na ścieranie / kl. ścieralności T(K5)/, przeznaczona do pomieszczeń o dużym natężeniu ruchu, łatwo zmywalnej, odpornej na działanie środków dezynfekcyjnych i chemicznych, z wywinięciem na ścianę 10cm z wyoblonymi cokołami, 9. Montaż nawiewników powietrza w oknie PCV szt.2. Zastosować nawiewniki ciśnieniowe samoregulujące z możliwością przymknięcia. 10. Wywiezienie powstałych z rozbiórki odpadów na wysypisko i utylizacja, SALA SEMINARYJNA I PIĘTRO 1. Wykucie otworu w ścianie z cegły pełnej gr. 50 cm o wym. 155x225 cm` 2. Osadzenie nadproży z 3 nadproży prefabrykowanych typu L 210, 3. Osadzenie drzwi aluminiowych o wymiarach 140x200 cm i odporności ogniowej EI 60 dymoszczelnych, 4. Obróbka ościeży tynkiem cementowo-wapiennym III kat., 5. Dwukrotne szpachlowanie ościeży drzwi gładzią gipsową, 6. Malowanie ościeży drzwi farbą akrylową dwukrotnie w kolorze istniejącym na ścianach. 2.3 BUDYNEK NR POMIESZCZENIE SPRĘŻARKOWNI PIWNICA 1. Rozbiórka ścianek oporowych z cegły gr. 25cm na zejściu do budynku, str. 10/64

11 2. Rozbiórka fundamentów betonowych ścianek oporowych, 3. Rozbiórka stopni i płyty betonowej schodów zewnętrznych, 4. Rozbiórka posadzki na powierzchni spadkowej z kostki kamiennej w pomieszczeniu, 5. Skucie posadzki betonowej na powierzchni spadkowej od drzwi wejściowych do miejsca posadzki poziomej, 6. Usunięcie warstwy podsypki-ziemi z pod warstwy spadkowej posadzki do rzędnej umożliwiającej nawiązanie się do istniejącej posadzki poziomej, 7. Wykop przy wejściu do budynku pod murki oporowe i schody betonowe, 8. Demontaż istniejącej kraty na wejściu do budynku, 9. Demontaż drzwi wejściowych /ościeżnica + skrzydło/ do pomieszczenia, 10. Skucie odparzonego tynku w pomieszczeniu, 11. Wykopy ręczne w pomieszczeniu i usunięcie nadmiaru ziemi /warstwa pod brukiem/, 12. Wykopy przy kształtowaniu skarpy pod schody betonowe zewnętrzne, 13. Wykopy pod murki oporowe, 14. Ławy fundamentowe żelbetowe pod ściany murków oporowych 40x40 cm z bet. B20, ławy żelbetowe posadowione 80 cm poniżej poziomu posadzki spocznika 15. Ściany murów oporowych z bloczków betonowych o szer. 24 cm i wysokości 180 cm, 16. Wykonanie pionowej izolacji przeciwwilgociowej ścian murów oporowych, 17. Wykonanie tynku cementowego kat. III na widocznych częściach powierzchni murów oporowych, 18. Wykonanie podkładu z ubitych materiałów sypkich /pospółka gr. 15cm/ na podłożu gruntowym pod płytę betonową schodów i posadzki w pomieszczeniu, 19. Podkład betonowy na podłożu beton B15 / bieg schodowy/ 20. Wykonanie schodów betonowych prostych na płycie grubości 12 cm, 21. Izolacja termiczna płytami polistyrenu ekstrudowanego gr. 8 cm w pomieszczeniu, 22. Ułożenie folii polietylenowej szerokiej gr. 0,2 mm, 23. Podkład betonowy na podłożu gruntowym gr. 10 cm B15 w pomieszczeniu i spocznika schodów / w pomieszczeniu na warstwie izolacji termicznej/, 24. Uszczelnienie zaprawą cementową wszystkich ubytków w ścianach i suficie, przejść instalacji sanitarnych i elektrycznych przez ściany i sufit w pomieszczeniu, 25. Wykonanie tynku cementowo-wapiennego kat. III na ścianach pomieszczenia z gruntowaniem powierzchni, 26. Ułożenie izolacji przeciwwilgociowej z płynnej folii na posadzce w pomieszczeniu, 27. Wykonanie izolacji systemowej przeciwwodnej na podeście i biegu schodów, 28. Ułożenie nowej posadzki jednobarwnej z płytek gres antypoślizgowych mrozoodpornych o wym.30x30 cm wraz z cokolikami wys. 10 cm na zaprawie klejowej mrozoodpornej wysoko elastycznej z zastosowaniem spoin elastycznych wodoodpornych w pomieszczeniu, na spoczniku schodów i stopniach schodowych /stopnice i podstopnie/, wykończenie przy ścianach oporowych tynkowanych, cokół z płytek o wysokości 10cm, 29. Dwukrotne malowanie wodorozcieńczalną lateksową farbą akrylową z uprzednim gruntowaniem ścian i sufitu pomieszczenia, str. 11/64

12 30. Montaż drzwi drewnianych pełnych zewnętrznych do pomieszczenia dwuskrzydłowych o wym. 160x200 cm, 31. Montaż kraty otwieranej prostej dwudzielnej o wym. 130x200 cm 32. Montaż balustrad rurowch typu olsztyńskiego ocynkowanych i malowanych proszkowo 2 szt. po 250 cm na murkach oporowych oraz pochwytu z rury stal fi40 mm ocynkowanej i malowanej proszkowo dłg., 33. Montaż standardowego daszku łukowego z poliwęglanu nad wejściem do pomieszczenia o wym. 160x100 cm, 34. Wyrównanie i uporządkowanie terenu wokół schodów zewnętrznych do poziomu jezdni, 35. Wywiezienie gruzu i odpadów budowlanych na wysypisko, SALA UNITÓW ZAKŁAD ORTODONCJI /I PIĘTRO/ 1. Zabezpieczenie posadzki, sprzętu medycznego, mebli, wynoszenie i wnoszenie mebli i sprzętu medycznego /przed i po wykonaniu robót budowlanych/, 2. Demontaż stropu podwieszonego pełnego z płyt gipsowo-kartonowych na ruszcie stalowym, 3. Montaż nowego stropu podwieszonego z płyt gipsowo-kartonowych GKFI (woda-ogień) gr. 12,5 mm układanych podwójnie na ruszcie podwójnym metalowym z kształtowników CD i UD, 4. Zeskrobanie i zmycie starej farby ze ścian powyżej okładziny z płytek ceramicznych, 6. Dwukrotne malowanie wodorozcieńczalną lateksową farbą akrylową z uprzednim gruntowaniem ścian i sufitu, 7. Wywiezienie gruzu i odpadów budowlanych na wysypisko, POMIESZCZENIA KIEROWNIKA I SEKREATARIATU ZAKŁADU ORTODONCJI PRZEDSIONEK 1. Demontaż paneli podłogowych laminowanych, 2. Zmycie starej farby na suficie, 3. Zmycie starej farby na ścianach, 4. Naprawa posadzki, usunięcie nierówności na posadzce,miejscowe jej wyrównanie, wykonanie masy wyrównawczej pod wykładzinę rulonową PCV, 5. Zagruntowanie ścian i sufitu pod malowanie, 6. Dwukrotne malowanie sufitu i ścian wodorozcieńczalną lateksową farbą akrylową. Sufity na biało, ściany w kolorach pastelowych do uzgodnienia z użytkownikiem i inspektorem nadzoru, 7. Malowanie stolarki drzwiowej wraz z ościeżnicami farbą olejną szt.2 /drzwi do pokoi/ 8. Ułożenie posadzki z tworzyw sztucznych PCV bez warstwy izolacyjnej rulonowej homogenicznej o pow. antypoślizgowej i zwiększonej odporności na ścieranie / kl. ścieralności T(K5)/, odpornej na kółka foteli, str. 12/64

13 przeznaczona do pomieszczeń o dużym natężeniu ruchu, łatwo zmywalnej, odpornej na działanie środków dezynfekcyjnych i chemicznych, z wywinięciem na ścianę 10cm z wyoblonymi cokołami, 9. Wywiezienie powstałych z rozbiórki odpadów na wysypisko i utylizacja, POKÓJ KIEROWNIKA ZAKŁADU 1. Wynoszenie i wnoszenie mebli /przed i po wykonaniu robót budowlanych/, 2. Demontaż paneli podłogowych laminowanych, 3. Zmycie starej farby na suficie, 4. Zmycie starej farby na ścianach, 5. Demontaż i ponowny montaż żaluzji okiennych, 6. Rozebranie okładziny ściennej z płytek ceramicznych przy umywalce, 7. Wykonanie tynku cementowo-wapiennego kat. III w miejsce skutej glazury, 8. Naprawa posadzki, usunięcie nierówności na posadzce,miejscowe jej wyrównanie, wykonanie masy wyrównawczej pod wykładzinę rulonową PCV, 9. Szpachlowanie ściany gładzią gipsową w miejscu ułożenia tynku, 10. Zagruntowanie ścian i sufitu pod malowanie, 11. Dwukrotne malowanie sufitu i ścian wodorozcieńczalną lateksową farbą akrylową. Sufity na biało, ściany w kolorach pastelowych do uzgodnienia z użytkownikiem i inspektorem nadzoru, 12. Ułożenie posadzki z tworzyw sztucznych PCV bez warstwy izolacyjnej rulonowej homogenicznej o pow. antypoślizgowej i zwiększonej odporności na ścieranie / kl. ścieralności T(K5)/, odpornej na kółka foteli, przeznaczona do pomieszczeń o dużym natężeniu ruchu, łatwo zmywalnej, odpornej na działanie środków dezynfekcyjnych i chemicznych, z wywinięciem na ścianę 10cm z wyoblonymi cokołami, 13. Wywiezienie powstałych z rozbiórki odpadów na wysypisko i utylizacja, POMIESZCZENIE SEKRETARIATU 1. Wynoszenie i wnoszenie mebli /przed i po wykonaniu robót budowlanych/, 2. Demontaż paneli podłogowych laminowanych, 3. Zeskrobanie i zmycie starej farby na suficie, 4. Zeskrobanie i zmycie starej farby na ścianach, 5. Demontaż i ponowny montaż żaluzji okiennych, 6. Naprawa posadzki, usunięcie nierówności na posadzce,miejscowe jej wyrównanie, wykonanie masy wyrównawczej pod wykładzinę rulonową PCV, 7. Zagruntowanie ścian i sufitu pod malowanie, 8. Dwukrotne malowanie sufitu i ścian wodorozcieńczalną lateksową farbą akrylową. Sufity na biało, ściany w kolorach pastelowych do uzgodnienia z użytkownikiem i inspektorem nadzoru, 9. Ułożenie posadzki z tworzyw sztucznych PCV bez warstwy izolacyjnej rulonowej homogenicznej o pow. antypoślizgowej i zwiększonej odporności na ścieranie / kl. ścieralności T(K5)/, odpornej na kółka foteli, przeznaczona do pomieszczeń o dużym natężeniu ruchu, łatwo zmywalnej, odpornej na działanie środków dezynfekcyjnych i chemicznych, z wywinięciem na ścianę10cm z wyoblonymi cokołami, str. 13/64

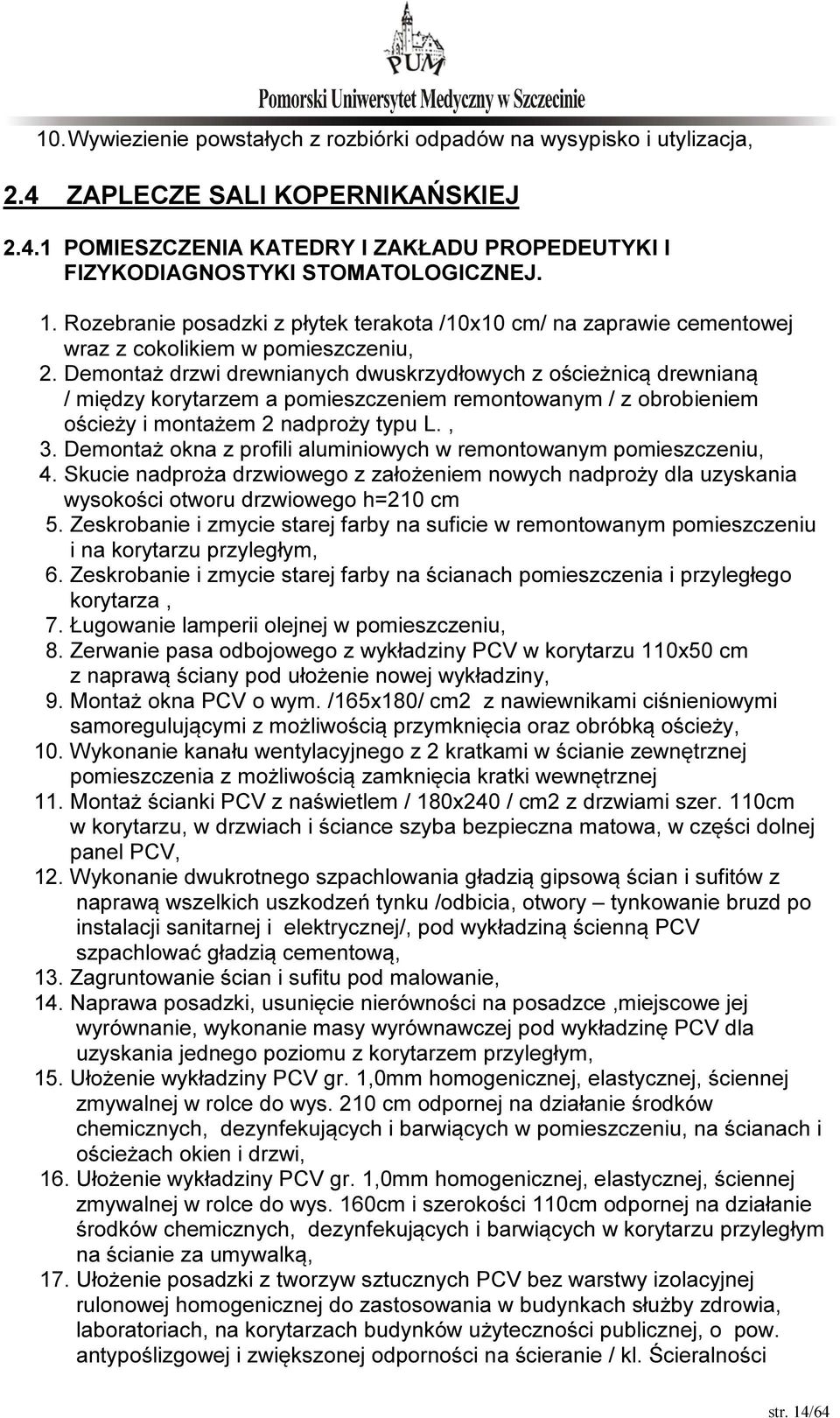

14 10. Wywiezienie powstałych z rozbiórki odpadów na wysypisko i utylizacja, 2.4 ZAPLECZE SALI KOPERNIKAŃSKIEJ POMIESZCZENIA KATEDRY I ZAKŁADU PROPEDEUTYKI I FIZYKODIAGNOSTYKI STOMATOLOGICZNEJ. 1. Rozebranie posadzki z płytek terakota /10x10 cm/ na zaprawie cementowej wraz z cokolikiem w pomieszczeniu, 2. Demontaż drzwi drewnianych dwuskrzydłowych z ościeżnicą drewnianą / między korytarzem a pomieszczeniem remontowanym / z obrobieniem ościeży i montażem 2 nadproży typu L., 3. Demontaż okna z profili aluminiowych w remontowanym pomieszczeniu, 4. Skucie nadproża drzwiowego z założeniem nowych nadproży dla uzyskania wysokości otworu drzwiowego h=210 cm 5. Zeskrobanie i zmycie starej farby na suficie w remontowanym pomieszczeniu i na korytarzu przyległym, 6. Zeskrobanie i zmycie starej farby na ścianach pomieszczenia i przyległego korytarza, 7. Ługowanie lamperii olejnej w pomieszczeniu, 8. Zerwanie pasa odbojowego z wykładziny PCV w korytarzu 110x50 cm z naprawą ściany pod ułożenie nowej wykładziny, 9. Montaż okna PCV o wym. /165x180/ cm2 z nawiewnikami ciśnieniowymi samoregulującymi z możliwością przymknięcia oraz obróbką ościeży, 10. Wykonanie kanału wentylacyjnego z 2 kratkami w ścianie zewnętrznej pomieszczenia z możliwością zamknięcia kratki wewnętrznej 11. Montaż ścianki PCV z naświetlem / 180x240 / cm2 z drzwiami szer. 110cm w korytarzu, w drzwiach i ściance szyba bezpieczna matowa, w części dolnej panel PCV, 12. Wykonanie dwukrotnego szpachlowania gładzią gipsową ścian i sufitów z naprawą wszelkich uszkodzeń tynku /odbicia, otwory tynkowanie bruzd po instalacji sanitarnej i elektrycznej/, pod wykładziną ścienną PCV szpachlować gładzią cementową, 13. Zagruntowanie ścian i sufitu pod malowanie, 14. Naprawa posadzki, usunięcie nierówności na posadzce,miejscowe jej wyrównanie, wykonanie masy wyrównawczej pod wykładzinę PCV dla uzyskania jednego poziomu z korytarzem przyległym, 15. Ułożenie wykładziny PCV gr. 1,0mm homogenicznej, elastycznej, ściennej zmywalnej w rolce do wys. 210 cm odpornej na działanie środków chemicznych, dezynfekujących i barwiących w pomieszczeniu, na ścianach i ościeżach okien i drzwi, 16. Ułożenie wykładziny PCV gr. 1,0mm homogenicznej, elastycznej, ściennej zmywalnej w rolce do wys. 160cm i szerokości 110cm odpornej na działanie środków chemicznych, dezynfekujących i barwiących w korytarzu przyległym na ścianie za umywalką, 17. Ułożenie posadzki z tworzyw sztucznych PCV bez warstwy izolacyjnej rulonowej homogenicznej do zastosowania w budynkach służby zdrowia, laboratoriach, na korytarzach budynków użyteczności publicznej, o pow. antypoślizgowej i zwiększonej odporności na ścieranie / kl. Ścieralności str. 14/64

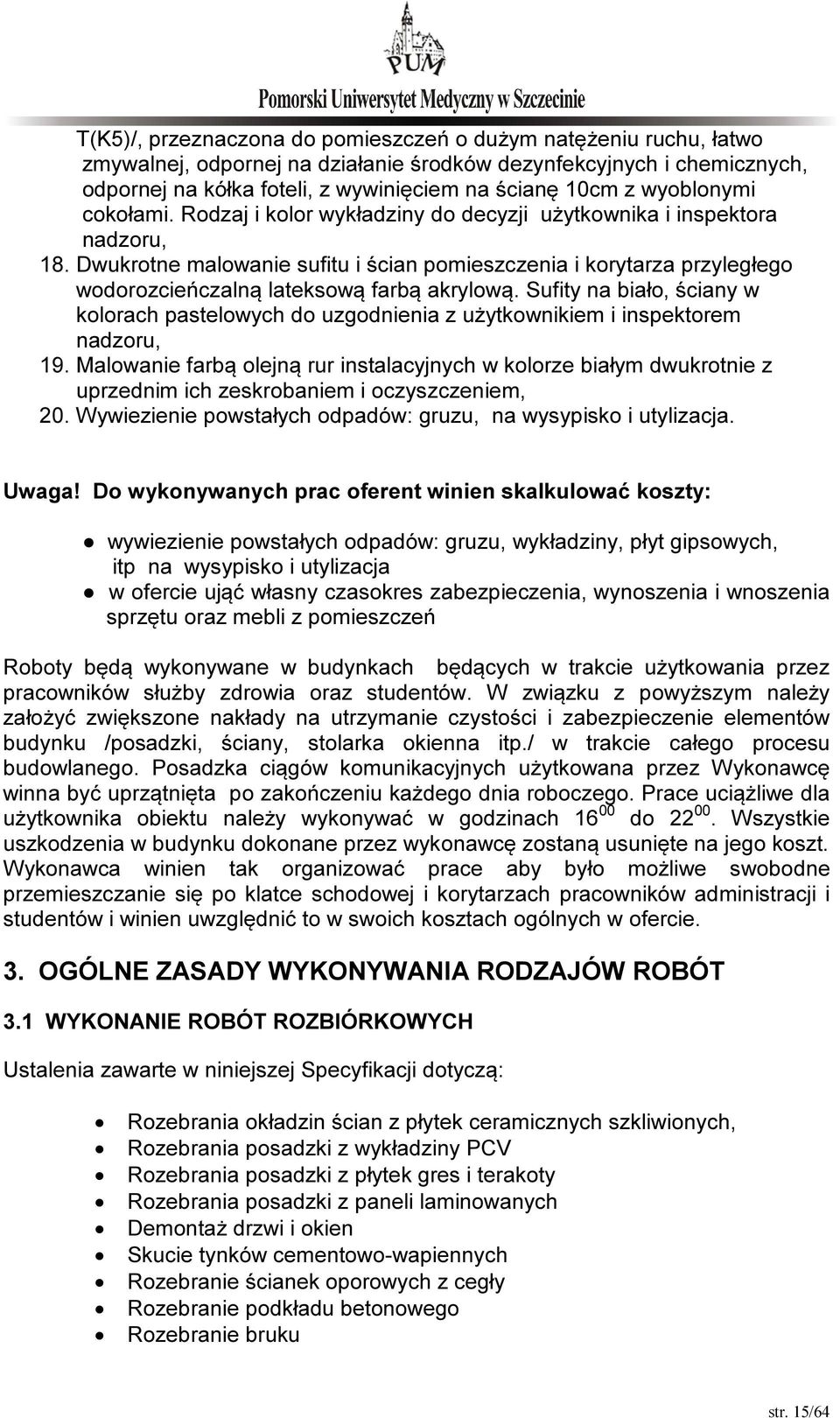

15 T(K5)/, przeznaczona do pomieszczeń o dużym natężeniu ruchu, łatwo zmywalnej, odpornej na działanie środków dezynfekcyjnych i chemicznych, odpornej na kółka foteli, z wywinięciem na ścianę 10cm z wyoblonymi cokołami. Rodzaj i kolor wykładziny do decyzji użytkownika i inspektora nadzoru, 18. Dwukrotne malowanie sufitu i ścian pomieszczenia i korytarza przyległego wodorozcieńczalną lateksową farbą akrylową. Sufity na biało, ściany w kolorach pastelowych do uzgodnienia z użytkownikiem i inspektorem nadzoru, 19. Malowanie farbą olejną rur instalacyjnych w kolorze białym dwukrotnie z uprzednim ich zeskrobaniem i oczyszczeniem, 20. Wywiezienie powstałych odpadów: gruzu, na wysypisko i utylizacja. Uwaga! Do wykonywanych prac oferent winien skalkulować koszty: wywiezienie powstałych odpadów: gruzu, wykładziny, płyt gipsowych, itp na wysypisko i utylizacja w ofercie ująć własny czasokres zabezpieczenia, wynoszenia i wnoszenia sprzętu oraz mebli z pomieszczeń Roboty będą wykonywane w budynkach będących w trakcie użytkowania przez pracowników służby zdrowia oraz studentów. W związku z powyższym należy założyć zwiększone nakłady na utrzymanie czystości i zabezpieczenie elementów budynku /posadzki, ściany, stolarka okienna itp./ w trakcie całego procesu budowlanego. Posadzka ciągów komunikacyjnych użytkowana przez Wykonawcę winna być uprzątnięta po zakończeniu każdego dnia roboczego. Prace uciążliwe dla użytkownika obiektu należy wykonywać w godzinach do Wszystkie uszkodzenia w budynku dokonane przez wykonawcę zostaną usunięte na jego koszt. Wykonawca winien tak organizować prace aby było możliwe swobodne przemieszczanie się po klatce schodowej i korytarzach pracowników administracji i studentów i winien uwzględnić to w swoich kosztach ogólnych w ofercie. 3. OGÓLNE ZASADY WYKONYWANIA RODZAJÓW ROBÓT 3.1 WYKONANIE ROBÓT ROZBIÓRKOWYCH Ustalenia zawarte w niniejszej Specyfikacji dotyczą: Rozebrania okładzin ścian z płytek ceramicznych szkliwionych, Rozebrania posadzki z wykładziny PCV Rozebrania posadzki z płytek gres i terakoty Rozebrania posadzki z paneli laminowanych Demontaż drzwi i okien Skucie tynków cementowo-wapiennych Rozebranie ścianek oporowych z cegły Rozebranie podkładu betonowego Rozebranie bruku str. 15/64

16 Powyższy wykaz obejmuje zakres robót podstawowych i oferent powinien przewidzieć i wycenić ewentualne prace pomocnicze, konieczne do realizacji wymienionych prac podstawowych. Wykonawca powinien dysponować następującym sprzętem: młotami kującymi, wyciągiem budowlanym do pionowego transportu odpadów lub innym urządzeniem o podobnym zastosowaniu, odkurzaczem przemysłowym, samochodami do wywozu odpadów, kontenerami do gromadzenia odpadów na placu budowy, drobnym sprzętem pomocniczym. Odpady należy przewozić zabezpieczone tak aby nie wypadały w trakcie transportu i nie zanieczyszczały środowiska. Przewożony ładunek zabezpieczyć przed spadaniem i przesuwaniem. Zalecany jest transport w szczelnie zasłoniętych kontenerach. Przed przystąpieniem do robót rozbiórkowych należy: Wyznaczyć obszar prac oraz oznakować i zabezpieczyć go zgodnie z wymogami BHP. - teren oznakować zgodnie z wymogami BHP W trakcie robót rozbiórkowych należy: wyznaczyć zakres prac, zabezpieczyć elementy do zachowania przed uszkodzeniem, przeprowadzić rozbiórki i demontaż, rozdrobnić zdemontowane elementy, oczyścić podłoża po zdemontowanych elementach, przetransportować odpady z miejsca rozbiórki do kontenerów, selektywne złożyć odpady w kontenerach lub załadować na samochody, zabezpieczyć ładunek, przewieźć odpady do miejsca utylizacji i utylizować. Roboty prowadzić zgodnie z rozporządzeniem Ministra Infrastruktury z dnia r. (dz. U. nr 47 poz. 401) w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych. Materiały posegregować i odnieść lub odwieźć na miejsce składowania. Należy chronić przed uszkodzeniem elementy, które zgodnie z zakresem robót mają zostać zachowane. Odpady transportować na zewnątrz budynku tak aby nie zanieczyszczały placu robót. Do czasu wywiezienia, odpady składować w kontenerach. Odpady w kontenerach powinny być gromadzone selektywnie, tak aby możliwy był ich wywóz w jednorodnych partiach (w rozumieniu obowiązującej klasyfikacji odpadów). Odpady należy utylizować w sposób i w miejscu zgodnymi z wymogami prawa. Bieżąca kontrola obejmuje wizualne sprawdzenie wszystkich elementów procesu technologicznego, a w tym ich zgodność z zakresem robót i obowiązującymi przepisami. Wykonawca ma obowiązek przedstawić świadectwa utylizacji odpadów, dołączając je do atestów użytych materiałów. 3.2 WYKONANIE OKŁADZINY ŚCIAN Z WYKŁADZINY PCV str. 16/64

17 Ściana, na której będzie montowana okładzina musi być: równa ściana oraz wszystkie narożniki badane łatą o długości 2 m nie powinny wykazywać prześwitów większych niż 2 mm w liczbie nie większej niż 2, na całej długości łaty, pionowa - odchyłka ściany oraz narożników od pionu nie może być większa niż 2 mm na całej wysokości, gładka stopień gładkości podłoża powinien być maksymalnie duży. Na powierzchni nie mogą występować żadne zgrubienia, a cała powierzchnia powinna być wygładzona za pomocą masy wyrównawczej. Przed zastosowaniem masy wyrównawczej większe nierówności należy wypełnić zaprawami szpachlowymi na bazie cementu. Zaprawy wykonane na bazie gipsu mają zbyt małą wytrzymałość do tego zastosowania. Faktura ściany powinna by jednolita na całej powierzchni bez występowania miejsc bardziej wygładzonych lub bardziej chropowatych. Miejsca różniące się stopniem gładkości należy skorygować przez szlifowanie lub szpachlowanie. wytrzymała ściana powinna być odpowiednio mocna, bez spękań, łuszczenia się tynku i odprysków, sucha maksymalna dopuszczalna wilgotność podkładu cementowego nie może przekraczać 2,5% CM a podłoża gipsowego 0,5%. Wilgotność podkładu musi być zbadana przed przystąpieniem do montażu okładziny. Jedyną miarodajną metodą pomiaru wilgotności jest metoda typu CM oraz metoda suszarkowa; inne metody, np. pomiar przewodności elektrycznej w zależności od wilgotności podkładu mogą stanowić jedynie metodę pomocniczą, czysta podłoże powinno być wolne od jakichkolwiek zanieczyszczeń. Zanieczyszczenia oleiste lub pochodzące ze smarów należy oczyścić przez zeskrobanie i zaszpachlowanie lub zmycie detergentami. W pomieszczeniach, w których ma być przyklejana okładzina ścienna, nie należy wykonywać żadnych prac dodatkowych mogących spowodować wzrost wilgotności powietrza lub też zawilgocenie ścian. Okładzinę należy układać w pomieszczeniach, w których panują następujące warunki: - temperatura otoczenia C - temperatura ściany C - względna wilgotność powietrza max. 75% W okresie obniżonych temperatur montaż powinien być prowadzony przy zastosowaniu przenośnych urządzeń grzewczych, zapewniających utrzymanie właściwej temperatury w pomieszczeniach, zarówno w czasie wykonywania robót, jak i w okresie wiązania kleju. Wszystkie materiały (okładzina, listwy, klej) powinny pozostawać przez 24 godziny w pomieszczeniu, w którym panują warunki opisane powyżej. Okładzinę na ten okres należy rozwinąć w celu rozprostowania i dokładnego dopasowania do podłoża. Okładzina ścienna może być układana w pozycji poziomej lub pionowej. Przed przystąpieniem do klejenia, na przygotowanej ścianie należy wyznaczyć w skali 1:1 wszystkie linie łączeniowe zgodnie z opracowanym projektem kolorystycznym. Linię poziomą, ustalając wysokość panelu podstawowego należy wyznaczyć, uwzględniając wysokość cokołu z wykładziny (w przypadku spawania sznurem). Montaż polega na przyklejeniu arkuszy całą powierzchnią do wcześniej przygotowanej ściany. Do klejenia okładziny do ściany należy stosować kleje str. 17/64

18 akrylowe o podwyższonych parametrach wytrzymałościowych, a do przyklejania naroży i listew montażowych należy stosować kleje kontaktowe. Klej akrylowy nanosi się na powierzchnię ściany, natomiast klej kontaktowy należy nanieść na obie klejone części, tzn. na ścian i okładzin lub listew. Po rozprowadzeniu kleju konieczne jest odczekanie, aż klej uzyska odpowiednie parametry pracy. Czas ten zwany otwartym czasem schnięcia jest zależny od warunków otoczenia i rodzaju stosowanego kleju. Gdy klej uzyska odpowiednią siłę klejącą, należy nasunąć przygotowane arkusze, dopasowując je dokładnie do wyznaczonych linii. Należy uważać, aby okładzina nie poskręcała się, a pod wykładziną nie pozostały pęcherze powietrza. Następnie docisnąć okładzinę do ściany. Należy zwrócić uwagę, aby nie uszkodzić okładziny. W przypadku montażu okładziny na bardzo chłonnym podłożu należy najpierw zagruntować powierzchnię ściany. Jeżeli wykonujemy montaż w poziomie, należy zwinąć tak ilość okładziny, aby wykonać pomieszczenie z jednego arkusza. Narożnik zewnętrzny oraz narożnik wewnętrzny zaleca się zrealizować przez wykonanie z jednego arkusza okładziny. W przypadku, gdy narożnik nie zachowuje pionu, należy okleić go okładziną, a połączenie umożliwiające zniwelowanie odchyłki od pionu wykonać na ścianie w odległości min. 20 cm od narożnika. Zalecenia dodatkowe: w przypadku przewidywanych połączeń poziomych arkuszy okładziny za pomocą spawania na gorąco, przed zamontowaniem okładziny w narożniku wewnętrznym należy wkleić listwę narożną, aby pod okładziną uzyskać wyoblenie, ułatwiające spawanie, w celu ułatwienia dopasowania okładziny do narożnika zewnętrznego należy spodnią jej część przefrezować frezarką ręczną w miejscu zgięcia. Do przyklejania naroży i listew montażowych należy stosować kleje kontaktowe. Klej kontaktowy należy nanieść na obie klejone części. Uwaga: Zamawiający nie wyraża zgody na pionowe połączenia okładziny w narożnikach pomieszczeń. Szczelne połączenie pionowe arkuszy okładziny wykonać za pomocą spawania na gorąco. Zakończenie okładziny, występujące przy wykańczaniu górnym arkusza lub przy otworze drzwiowym można wykonać za pomocą dobranego kolorystycznie szczeliwa silikonowego. Szczelne połączenie między okładziną a wykładziną podłogową możemy zrealizować poprzez wykonanie zakładu - wówczas arkusz okładziny zachodzi na cokół wykładzinowy. Parametry wykładziny ściennej nie gorsze niż: Dane techniczne Norma Wykładzina Typ wykładziny Homogeniczna wykładzina ścienna z winylu Grubość całkowita EN 428 1,00 mm str. 18/64

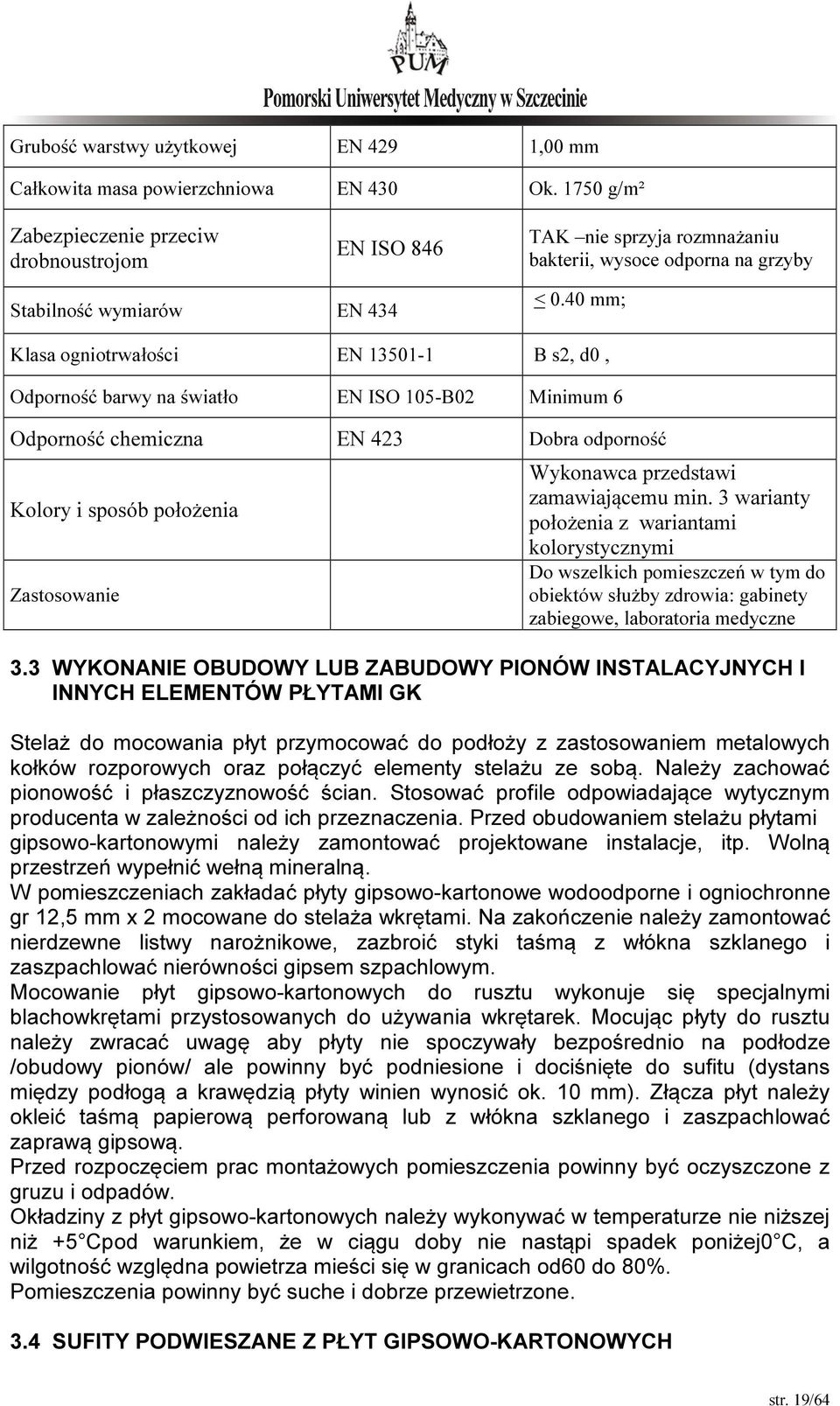

19 Grubość warstwy użytkowej EN 429 1,00 mm Całkowita masa powierzchniowa EN 430 Ok g/m² Zabezpieczenie przeciw drobnoustrojom EN ISO 846 TAK nie sprzyja rozmnażaniu bakterii, wysoce odporna na grzyby Stabilność wymiarów EN 434 < 0.40 mm; Klasa ogniotrwałości EN B s2, d0, Odporność barwy na światło EN ISO 105-B02 Minimum 6 Odporność chemiczna EN 423 Dobra odporność Kolory i sposób położenia Zastosowanie Wykonawca przedstawi zamawiającemu min. 3 warianty położenia z wariantami kolorystycznymi Do wszelkich pomieszczeń w tym do obiektów służby zdrowia: gabinety zabiegowe, laboratoria medyczne 3.3 WYKONANIE OBUDOWY LUB ZABUDOWY PIONÓW INSTALACYJNYCH I INNYCH ELEMENTÓW PŁYTAMI GK Stelaż do mocowania płyt przymocować do podłoży z zastosowaniem metalowych kołków rozporowych oraz połączyć elementy stelażu ze sobą. Należy zachować pionowość i płaszczyznowość ścian. Stosować profile odpowiadające wytycznym producenta w zależności od ich przeznaczenia. Przed obudowaniem stelażu płytami gipsowo-kartonowymi należy zamontować projektowane instalacje, itp. Wolną przestrzeń wypełnić wełną mineralną. W pomieszczeniach zakładać płyty gipsowo-kartonowe wodoodporne i ogniochronne gr 12,5 mm x 2 mocowane do stelaża wkrętami. Na zakończenie należy zamontować nierdzewne listwy narożnikowe, zazbroić styki taśmą z włókna szklanego i zaszpachlować nierówności gipsem szpachlowym. Mocowanie płyt gipsowo-kartonowych do rusztu wykonuje się specjalnymi blachowkrętami przystosowanych do używania wkrętarek. Mocując płyty do rusztu należy zwracać uwagę aby płyty nie spoczywały bezpośrednio na podłodze /obudowy pionów/ ale powinny być podniesione i dociśnięte do sufitu (dystans między podłogą a krawędzią płyty winien wynosić ok. 10 mm). Złącza płyt należy okleić taśmą papierową perforowaną lub z włókna szklanego i zaszpachlować zaprawą gipsową. Przed rozpoczęciem prac montażowych pomieszczenia powinny być oczyszczone z gruzu i odpadów. Okładziny z płyt gipsowo-kartonowych należy wykonywać w temperaturze nie niższej niż +5 Cpod warunkiem, że w ciągu doby nie nastąpi spadek poniżej0 C, a wilgotność względna powietrza mieści się w granicach od60 do 80%. Pomieszczenia powinny być suche i dobrze przewietrzone. 3.4 SUFITY PODWIESZANE Z PŁYT GIPSOWO-KARTONOWYCH str. 19/64

20 Montaż sufitów podwieszanych wykonuje się w następującej kolejności: zamocowanie profili do ścian na wyznaczonej wysokości podwieszania sufitu wyznaczenie rozstawu wieszaków zamocowanie głównych profili podłużnych montaż profili poprzecznych ułożenie izolacji pokrycie konstrukcji metalowej płytami gipsowo-kartonowymi mocowanymi za pomocą wkrętów co 15cm szpachlowanie i cyklinowanie spoin. Ruszt stanowiący podłoże dla płyt gipsowo-kartonowych powinien składać się z dwóch warstw: dolnej stanowiącej bezpośrednie podłoże dla płyt czyli warstwy nośnej oraz górnej czyli warstwy głównej. kształt pomieszczenia: jeżeli rzut poziomy pomieszczenia zbliżony jest do kwadratu, to ze względu na sztywność rusztu zasadne jest zastosowanie konstrukcji dwuwarstwowej, w pomieszczeniach wąskich zastosowanie znajduje konstrukcja jednowarstwowa, sposób zamocowania rusztu do konstrukcji przegrody, jeżeli ruszt styka się bezpośrednio z płaską konstrukcja przegrody, to można zastosować ruszt jednowarstwowy; natomiast ruszt oddalony od stropu zazwyczaj winien być konstrukcji dwuwarstwowej, rozstaw elementów warstwy nośnej zależy również od kierunku usytuowania podłużnych krawędzi płyt w stosunku do tych elementów Tyczenie rozmieszczenia płyt styki krawędzi podłużnych powinny być prostopadłe do płaszczyzny ściany z oknem (równoległe do kierunku naświetlania pomieszczenia) przy wyborze podłużnego mocowania płyt do elementów nośnych rusztu konieczne jest, aby styki długich krawędzi płyt opierały się na tych elementach, przy wyborze poprzecznego mocowania płyt w stosunku do elementów nośnych rusztu konieczne jest, aby styki krótszych krawędzi opierały się na tych elementach, ponieważ rzadko się zdarza, aby w jednym rzędzie mogła być mocowana pełna ilość płyt, należy je tak rozmieścić, aby na krańcach rzędu znalazły się odcięte kawałki płyt o szerokości zbliżonej do połowy długości płyty, styki poprzeczne płyt w dwu sąsiadujących rzędach powinny być przesunięte względem siebie o odległość zbliżoną do połowy długości płyty, jeżeli z przyczyn ogniowych okładzina gipsowo-kartonowa sufitu ma być dwuwarstwowa, to drugą warstwę płyt należy mocować mijankowo w stosunku do pierwszej warstwy, przesuwając ją o jeden rozstaw między nośnymi elementami rusztu Kotwienie rusztu W zależności od konstrukcji i rodzaju, z jakiego wykonany jest strop, wybiera się odpowiedni rodzaj kotwienia rusztu. Wszystkie stosowane metody kotwienia muszą spełniać warunek pięciokrotnego współczynnika wytrzymałości przy ich obciążaniu. Znaczy to, że jednostkowe obciążenie wyrywające musi być większe od pięciokrotnej wartości obciążenia przypadającego na każdy łącznik lub kotwę. Konstrukcje sufitów str. 20/64
